ГОСТ 8824-84

(СТ СЭВ 4326-83)

Группа Г86*

__________________________________________

* В указателе "Национальные стандарты" 2008 год

группа Ж22. - Примечание изготовителя базы данных.


ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР


ЛИФТЫ ЭЛЕКТРИЧЕСКИЕ ГРУЗОВЫЕ МАЛЫЕ

Основные параметры и размеры

Electric small goods lifts. Basic parameters and dimensions

ОКП 48 3621

Дата введения 1986-01-01


ИНФОРМАЦИОННЫЕ ДАННЫЕ

1.  РАЗРАБОТАН И ВНЕСЕН Министерством строительного, дорожного и коммунального машиностроения

РАЗРАБОТЧИКИ


Б.А.Левин  (руководитель темы), Е.А.Нефедов, Е.В.Эмме


2.  УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ постановлением Государственного комитета СССР по делам строительства от 30.03.84 N 38

3.  Стандарт соответствует СТ СЭВ 4326-83 в части, указанной в приложении

4.  Стандарт полностью соответствует международному стандарту ИСО 4190/3-82


5.  ВЗАМЕН ГОСТ 8824-67, ГОСТ 8825-67

6.  ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ



Обозначение НТД, на который дана ссылка


Номер пункта, приложения


ГОСТ 22011-76


2


СТ СЭВ 4326-83


Приложение


7.  ПЕРЕИЗДАНИЕ (январь 1991 г.) с Изменением N 1, утвержденным в ноябре 1985 г. (ИУС 2-86)


1.  Настоящий стандарт распространяется на электрические малые грузовые лифты общего назначения (далее - лифты), устанавливаемые в общественных зданиях, вспомогательных зданиях промышленных предприятий и предназначаемые для подъема и спуска грузов.

2.  Лифты должны изготавливаться в соответствии с требованиями настоящего стандарта и ГОСТ 22011.

3.  Основные параметры лифтов должны соответствовать указанным в табл.1.

4.  Отклонение рабочей скорости не должно превышать ±15% значения номинальной скорости, указанной в табл.1.

5.  Конструктивное исполнение основных частей лифтов должно соответствовать указанному в табл.2.

6.  Основные размеры лифтов должны соответствовать указанным на чертеже и в табл.3.



Чертеж  не определяет конструкцию лифта.

Таблица 1





Наименование параметра



Значение параметра



Грузоподъемность, кг


40*; 100**; 250*

Номинальная скорость, м/с


0,25; 0,4; 0,5



Высота подъема, м, не более


45


Число остановок, не более


14


Питающая электрическая сеть


Род тока


Переменный трехфазный




Номинальная частота, Гц



50; 60***




Номинальное напряжение, В, при частоте


50 Гц


220; 240***; 380; 415***






60 Гц


220; 230; 240; 254; 380; 400; 415; 440


________________

*  Лифты изготавливают по согласованию с изготовителем.

**  Лифты со скоростью 0,25 м/с изготавливаются по согласованию с изготовителем.

***  Для лифтов, поставляемых на экспорт.

       Для лифтов грузоподъемностью 100 кг, которые допускается изготовлять до 01.01.93.

(Измененная  редакция, Изм. N 1).

Таблица 2





Конструктивный признак основной части лифта


Конструктивное исполнение основной части лифта



 Вид кабины


Сквозная или несквозная


Вид шахты


Глухая


Конструкция дверей


кабины


Без дверей





шахты


Вертикально-раздвижная распашная двухстворчатая**





машинного помещения


фасадной


Распашная двухстворчатая







боковой


Распашная одностворчатая


Вид привода дверей шахты


Ручной


Расположение противовеса относительно кабины


Сбоку*

Расположение машинного помещения относительно шахты


Вверху над шахтой (в габаритах шахты)

Уровень остановки кабины (порога дверей шахты) относительно уровня пола погрузочной площадки


От 0 до 750 мм (на любой погрузочной площадке)

Вид системы управления


Наружная кнопочная простая с управлением (в соответствии с заказом):


с основной погрузочной площадки с сигнальным вызовом кабины с любой погрузочной площадки; со всех погрузочных площадок***; с сигнальным вызовом кабины с любой погрузочной площадки; со всех погрузочных площадок; с части погрузочных площадок



________________

*  Для лифтов грузоподъемностью 40 кг наличие противовеса не является обязательным.

**  Для лифтов грузоподъемностью 100 кг со скоростью 0,5 м/с.

***  Кроме лифтов грузоподъемностью 100 кг со скоростью 0,5 м/с.

(Измененная  редакция, Изм. N 1).

     Таблица 3

Размеры, мм







Наименование основных частей лифта


Грузоподъемность лифта, кг







40


100



250


Кабина (размеры внутренние)

Ширина





600


800


890** (900**)


1000






Глубина






600


625** (650**)

800


1000




Высота





800




800


1000**


1200


Шахта


Ширина





900




1100



1300**



1500




Глубина


800




750**

1000



1200





Расстояние от уровня верхней остановки кабины до перекрытия шахты , не менее



1500


2100




Глубина приямка





750




Высота машинного помещения , не менее



800





Расстояние от пола погрузочной площадки до уровня остановки кабины





От 0 до 750*



Разность в уровнях остановки кабины


на одной стороне шахты , не менее



2000


2800






на противоположных сторонах шахты (при сквозной кабине)



0 или не менее 300


Двери шахты (размеры проема)

Ширина


600




800

900**



1000




Высота


800


800

1000**


1200


Двери машинного помещения (размеры проема)

Ширина, не менее


фасадной



800


1200






боковой



700


800




Высота , не менее



750


________________

*  Необходимое расстояние для каждой погрузочной площадки указывается при заказе лифта.

**  Для лифтов со скоростью 0,5 м/с.

Примечание.  В скобках указаны наружные размеры кабины.

(Измененная  редакция, Изм. N 1).

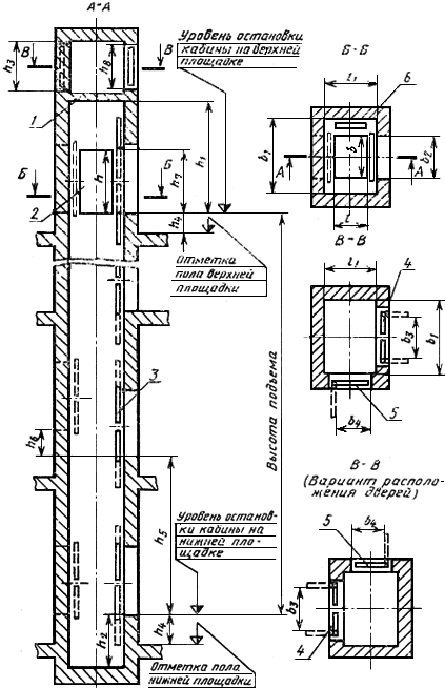

1 - перекрытие шахты; 2 - кабина; 3 - дверь шахты; 4 - фасадная дверь; 5 - боковая дверь; 6 - противовес

7.  Разность диагоналей шахты (в плане) не должна быть более 25 мм.

8.  Отклонение стен шахты от вертикальной плоскости допускается в пределах допусков на ширину и глубину шахты, указанных в табл.3.

9.  В машинном помещении лифта должны быть фасадная и боковая двери.

10.  На верхней погрузочной площадке на расстоянии не более 3 м от шахты лифта должно быть предусмотрено место или ниша шириной 1 м, высотой 2 м и глубиной не менее 0,7 м для установки электрооборудования.

11.  Строительная часть лифтов должна соответствовать требованиям технической документации базовой организации по стандартизации лифтов.

12.  Лифты, предназначенные для двух остановок высотой подъема до 5,2 м, допускается изготовлять в металлокаркасной шахте.

(Введен  дополнительно, Изм. N 1).

ПРИЛОЖЕНИЕ

Справочное




ИНФОРМАЦИОННЫЕ ДАННЫЕ О СООТВЕТСТВИИ НАСТОЯЩЕГО СТАНДАРТА СТ СЭВ 4326

Таблица  1. Грузоподъемность лифтов соответствует грузоподъемности, указанной в табл.1 СТ СЭВ 4326.

Номинальная  скорость движения кабины лифта соответствует номинальной скорости, указанной в табл.1 СТ СЭВ 4326.

Таблица  3. Внутренние размеры кабины (ширина, глубина, высота) соответствуют размерам кабины, указанным в табл.1 СТ СЭВ 4326.

Размеры  дверного проема шахты соответствуют размерам, указанным в табл.1 СТ СЭВ 4326.



Электронный текст документа

подготовлен ЗАО "Кодекс" и сверен по:

официальное издание

М.: Издательство стандартов, 1991

Предоставлено компанией МГК "Информпроект".
