ГОСТ 8823-85. Лифты электрические грузовые. Основные параметры и размеры



ГОСТ 8823-85

(СТ СЭВ 4326-83)



УДК 621.876.113-83:69.026.6:006.354                                                                          Группа Ж22



ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР



ЛИФТЫ ЭЛЕКТРИЧЕСКИЕ ГРУЗОВЫЕ



Основные параметры и размеры



Electric goods lifts. Basic parameters and dimensions



ОКП 48 3621

Дата введения 1986-01-01



РАЗРАБОТАН Министерством строительного, дорожного и коммунального машиностроения



ИСПОЛНИТЕЛИ

Е.А. Нефедов (руководитель темы), Л.И. Вайсбурд, В.М. Волков, Е.В. Эмме



ВНЕСЕН Министерством строительного, дорожного и коммунального машиностроения

Зам. министра А.С. Шавреев.



УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по делам строительства от 21 июня 1985 г. № 93



ВЗАМЕН ГОСТ 8823-67, ГОСТ 9322-67, ГОСТ 13415-67, ГОСТ 13416-67



Внесена Поправки, ИУС № 5 1986, 1987 г.



1. Настоящий стандарт распространяется на электрические грузовые лифты общего назначения (далее - лифты): обычные, с монорельсом, выжимные и тротуарные, устанавливаемые в общественных зданиях и зданиях промышленных предприятий.

Лифты с наружной кнопочной простой системой управления предназначены для подъема и спуска только грузов. Лифты с внутренней кнопочной простой системой управления (лифты для работы с проводником) и лифты со смешанной простой системой управления предназначены для подъема и спуска разновременно грузов и пассажиров.



Примечание. Лица, сопровождающие груз, не являются пассажирами.



Стандарт соответствует СТ СЭВ 4326-83 в части, указанной в справочном приложении 1, и международному стандарту ИСО 4190/2-82 в части грузоподъемности, номинальной скорости, размеров кабины, ширины дверей кабины и шахты.

Термины, применяемые в настоящем стандарте, и их пояснения приведены в справочном приложении 2.

2. Лифты должны изготавливаться в соответствии с требованиями настоящего стандарта и ГОСТ 22011-76.

3. Основные параметры лифтов должны соответствовать указанным в табл. 1.

4. Лифты обычные грузоподъемностью 500, 1000, 2000 и 3200 кг со скоростью 0,5 м/с и лифты грузоподъемностью 5000 кг допускается изготавливать до 01.01.91.

Таблица 1



Вид лифта

Грузоподъемность, кг

Номинальная скорость, м/с

Высота подъема, м, не более

Число остановок, не более

Питающая электрическая сеть

Обычный

400*

0,4; 0,63; 1,0

75

20

Род тока: переменный трехфазный



500

0,5









630

0,4; 0,63*; 1,0









1000

0,4; 0,5; 0,63*; 1,0





Номинальная частота, Гц; 50; 60**



1600

0,4; 0,63*

45

14

Номинальное напряжение, В:



2000

0,4; 0,5; 0,63*





при частоте 50 Гц: 220; 240**; 380; 415**



2500

0,25*; 0,4





при частоте 60 Гц: 220; 230; 240; 254; 380; 400; 415; 440



32000

0,5









4000; 5000; 6300

0,25







С монорельсом

1000

0,4; 0,5

45

12





2000

0,5









2500

0,4









3200

0,5







Выжимной

500

0,5

25

8





630

0,4









1000

0,4; 0,5









1600

0,4









2000

0,4; 0,5









2500

0,4









3200

0,5







Тротуарный

500

0,18

6,5

3





630

0,2







_________________

* Лифты изготавливаются по согласованию с изготовителем.

**Для лифтов, поставляемых на экспорт. Изготовление - по согласованию с изготовителем.



Лифты выжимные грузоподъемностью 500, 1000, 2000 и 3200 кг со скоростью 0,5 м/с допускается изготавливать до 01.01.92.

Лифты с монорельсом грузоподъемностью 1000, 2000 и 3200 кг со скоростью 0,5 м/с и лифты тротуарные грузоподъемностью 500 кг допускается изготавливать до 01.01.93.

5. Отклонение рабочей скорости лифта не должно превышать ±15 % значения номинальной скорости, указанной в табл. 1.

6. Конструктивное исполнение основных частей лифтов должно соответствовать указанному в табл. 2.

7. Основные размеры (внутренние) кабин, шахт и машинных помещений лифтов обычных, с монорельсом и выжимных должны соответствовать указанным в табл. 3, 4 и на черт. 1, 2.

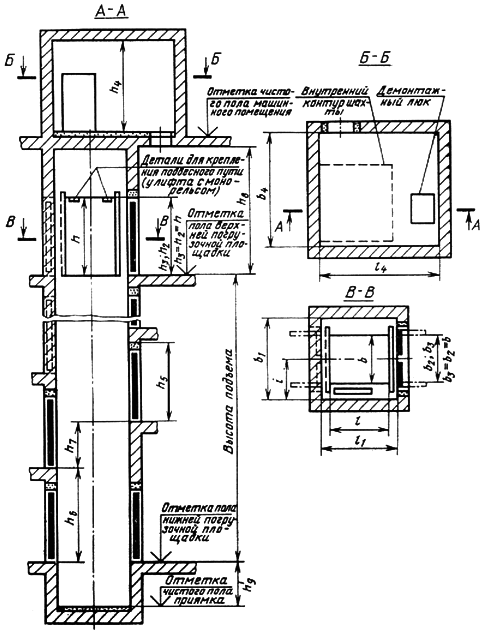

Лифты обычные и с монорельсом





Черт. 1

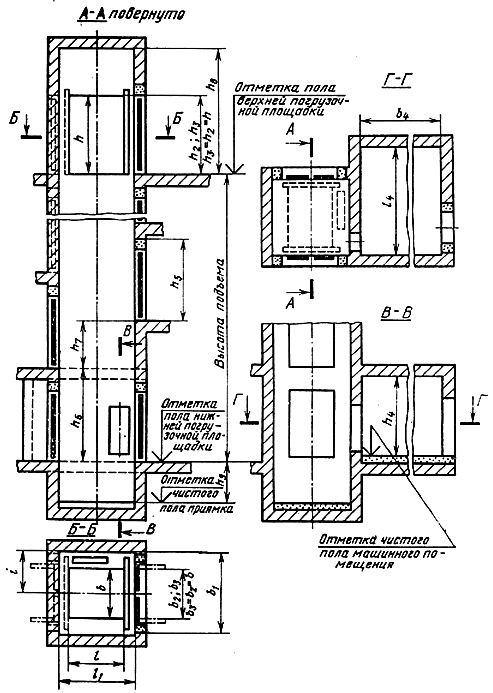

Лифт выжимной





Черт. 2



Основные размеры (внутренние) платформы, шахты и машинного помещения лифтов тротуарных должны соответствовать указанным в табл. 5 и на черт. 3, 4.

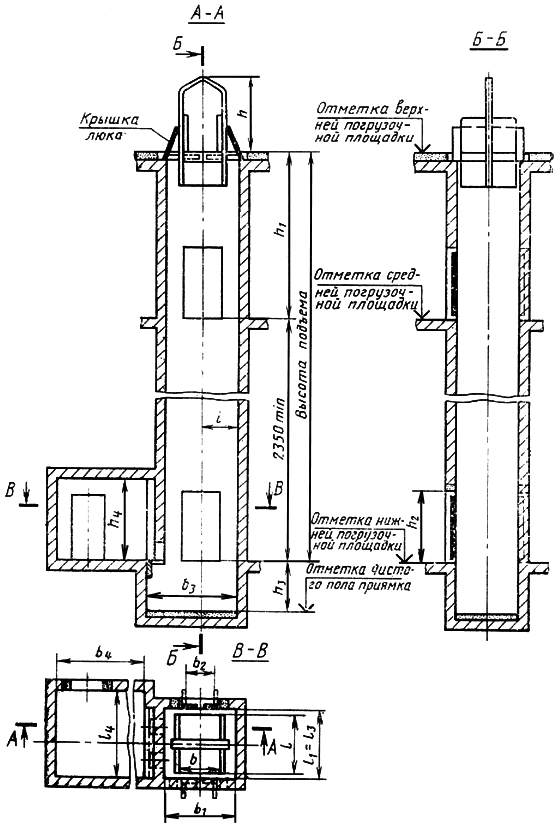

Лифт тротуарный с подъемом платформы до уровня крышки люка





Черт. 3

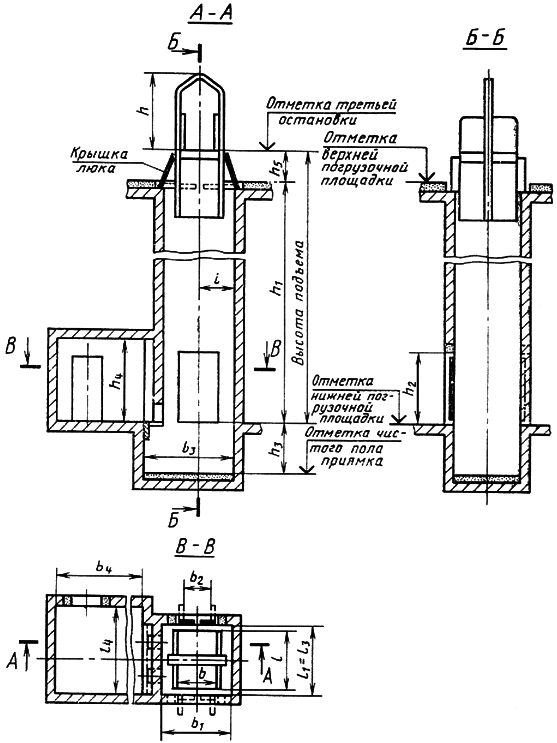

Лифт тротуарный с подъемом платформы выше уровня крышки люка





Черт. 4



Чертежи не определяют конструкцию лифтов и их основных частей, расположение машинного помещения (в плане) относительно шахты, расположение входной двери в машинное помещение.

8. Разность диагоналей шахты в плане не должна быть более 25 мм.

9. Отклонение стен шахты от вертикальной плоскости допускается в пределах допусков на ширину и глубину шахты, указанных в табл. 3-5.

10. Кабины лифтов с монорельсом должны иметь детали крепления подвесного пути (монорельс и т.п.).

Привалочная плоскость этих деталей должна быть расположена от пола кабины на расстоянии (h-65)±10 мм (h - высота кабины, указанная в табл. 3 и 4).

Таблица 2



Конструктивный признак

Конструктивное исполнение основной части лифта

основной части лифта

обычного

выжимного

с монорельсом

тротуарного

Вид кабины (платформы*)

Непроходная или проходная

Проходная

Конструкция дверей

кабины (платформы)

Горизонтально-раздвижная

Без дверей



шахты

Распашная двухстворчатая

Вид привода дверей

кабины

Ручной

Платформа дверей не имеет



шахты

Ручной

Расположение противовеса относительно кабины

Сбоку

Без противовеса

Вид шахты

Глухая

Расположение машинного помещения относительно шахты

Вверху над шахтой

Сбоку шахты**

Вверху над шахтой

Внизу сбоку шахты



Вид системы управления

Внутренняя кнопочная простая с сигнальным вызовом кабины с каждой погрузочной площадки (для работы с проводником)

Наружная кнопочная простая (для работы без проводника) с управлением с площадки расположения крышки люка шахты с сигнальным вызовом платформы с нижерасположенных погрузочных площадок





Наружная кнопочная простая (для работы без проводника) с управлением: с основной погрузочной площадки с сигнальным вызовом кабины с любой погрузочной площадки; со всех погрузочных площадок







Смешанная простая*** с управлением из кабины и погрузочных площадок (вызывные аппараты) для лифтов, у которых величина полезной площади пола кабины не больше установленной СТ СЭВ 2071-79 для соответствующей грузоподъемности

-





_________________

* У тротуарного лифта.

** Машинное помещение может быть расположено по всей высоте шахты в любом месте при условии расположения его чистого пола не выше отметки пола верхней погрузочной площадки.

Допускается расположение пола машинного помещения ниже уровня нижней остановки.

*** Для лифтов, отмеченных в табл. 3 знаком "*".
