ГОСТ 8484-82

Группа Ж33


ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ПЛИТЫ ПОДОКОННЫЕ ЖЕЛЕЗОБЕТОННЫЕ ДЛЯ ПРОИЗВОДСТВЕННЫХ ЗДАНИЙ



Конструкция и размеры



Reinforced concrete window boards for industrial buildings.

Design and dimensions

ОКП  58 9420

Дата введения 1983-07-01

УТВЕРЖДЕН  И ВВЕДЕН В ДЕЙСТВИЕ постановлением Государственного комитета СССР по делам строительства от 30 июля 1982 г. № 197

ВЗАМЕН  ГОСТ 8484-71, кроме типов и основных размеров плит

1.  Настоящий стандарт распространяется на подоконные железобетонные плиты (далее - плиты), предназначаемые для применения в оконных проемах стен производственных зданий, и устанавливает конструкцию и размеры плит.

2.  Плиты должны удовлетворять требованиям ГОСТ 6785-80 и настоящего стандарта.

3.  Конструкция и размеры плит должны приниматься в соответствии с рабочей документацией, приведенной в приложении 1.

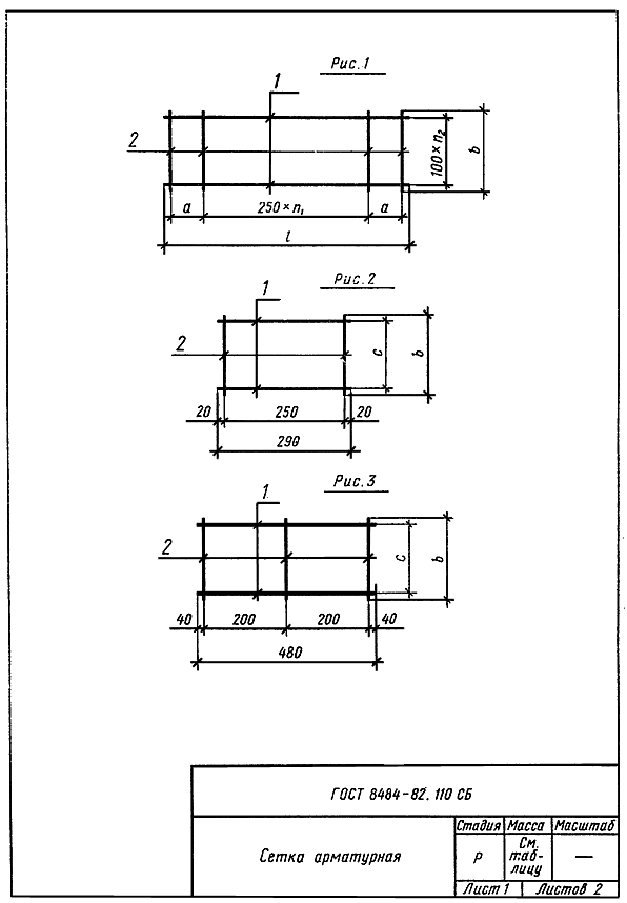

4.  Изготовление арматурных стенок следует производить контактной точечной сваркой в соответствии с требованиями ГОСТ 14098-85, ГОСТ 10922-90.

Дуговая  сварка крестообразных соединений не допускается.

5.  Толщина защитного слоя бетона для арматурных сеток обеспечивается фиксаторами из бетона, пластмассы или других неметаллических материалов.

6.  Примеры расположения подоконных плит в оконных проемах стен из железобетонных панелей, блоков, кирпича и трехслойных металлических панелей с утеплителем из пенополиуретана приведены в приложении 2.

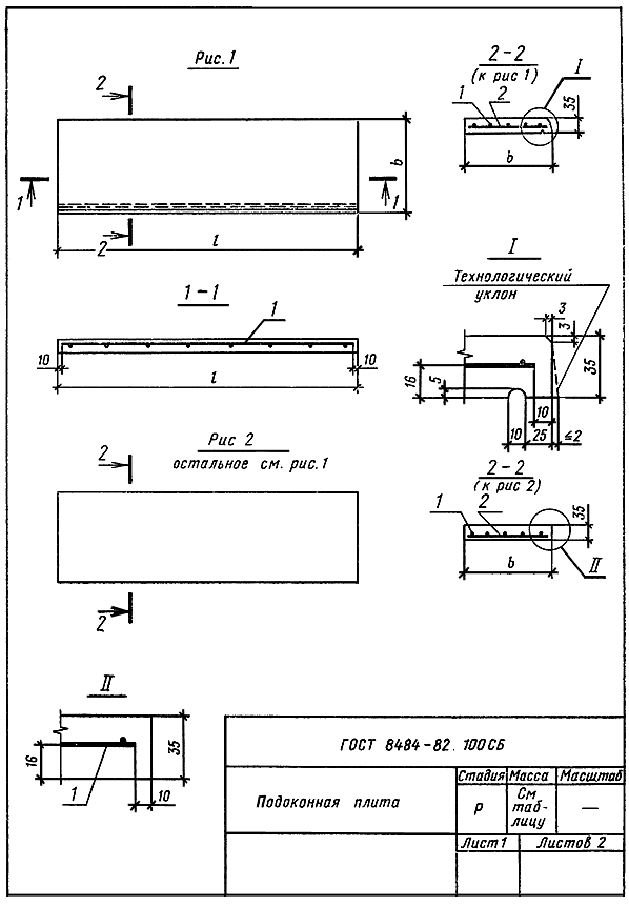

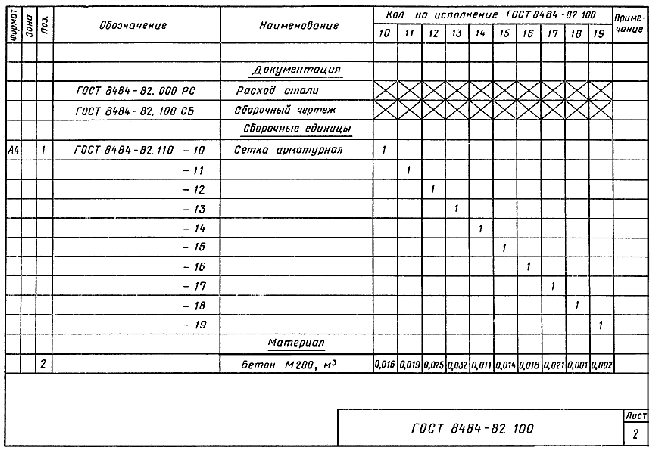

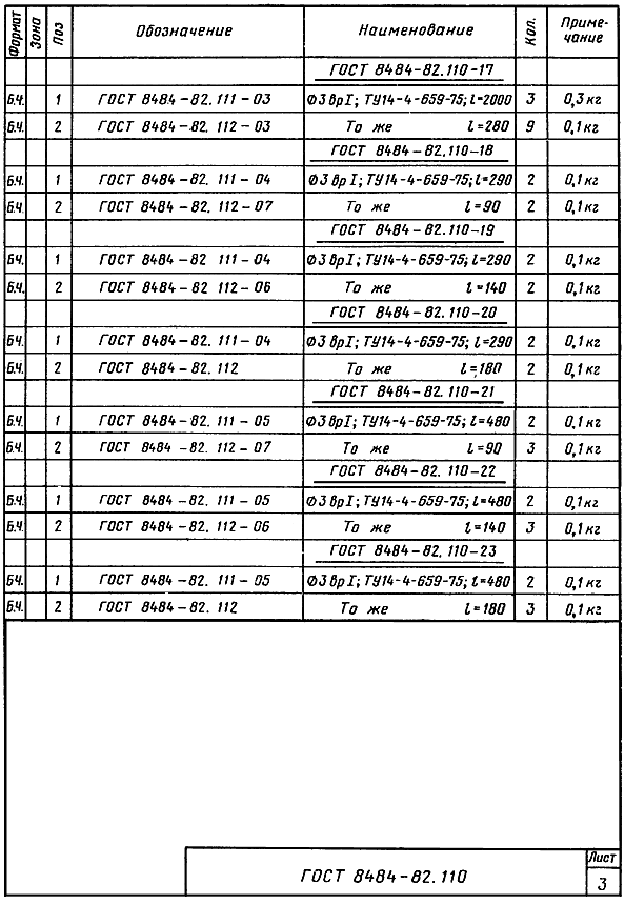

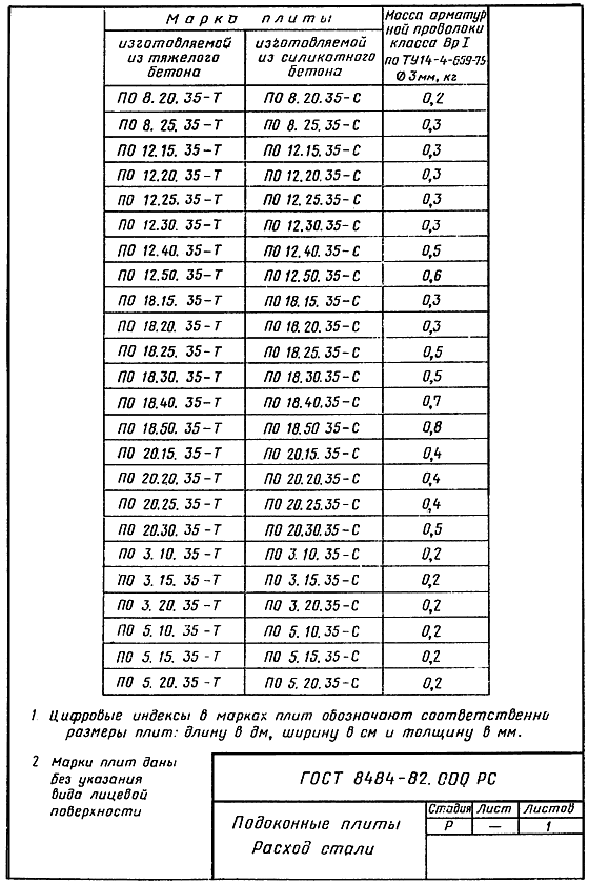

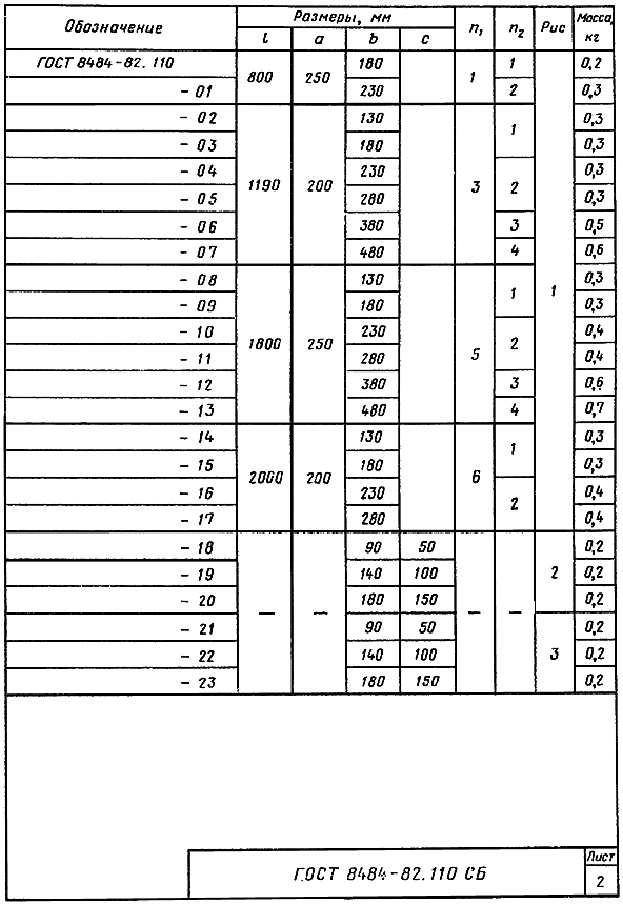

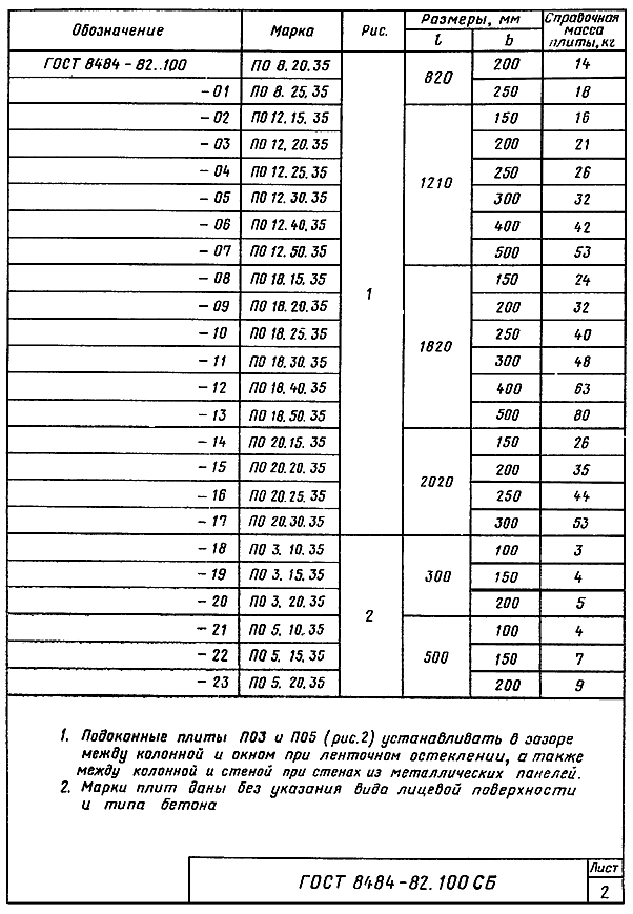

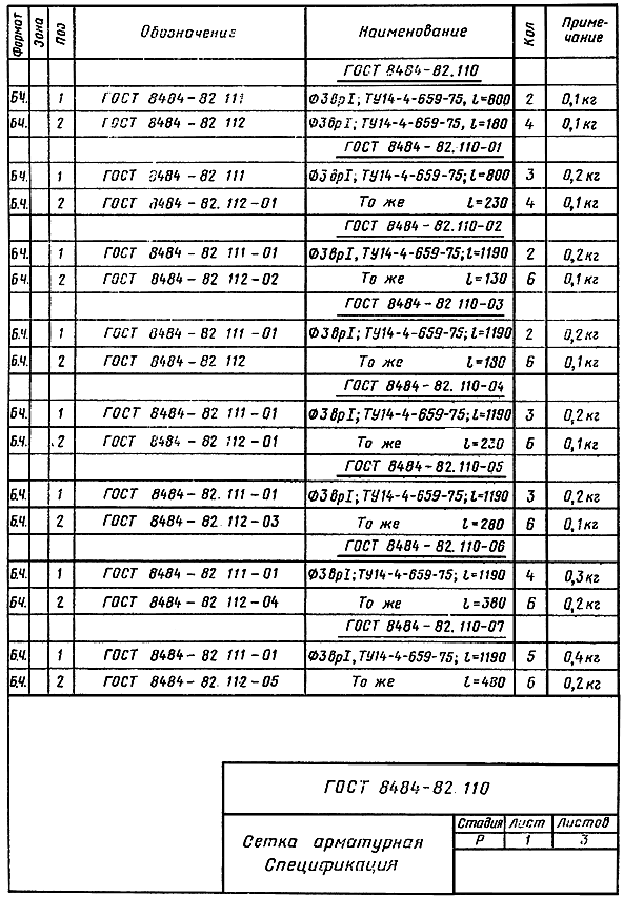

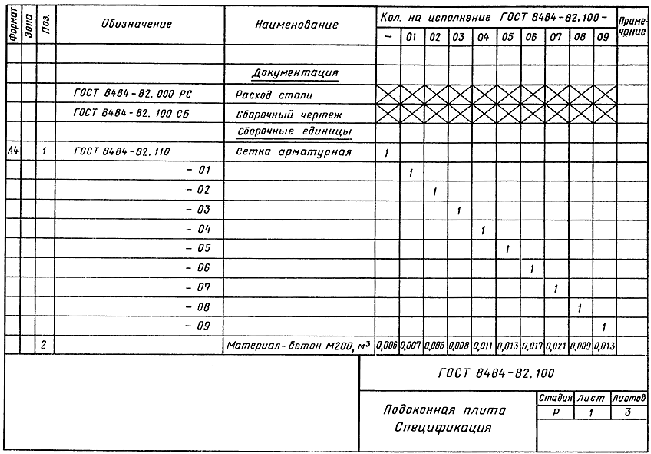

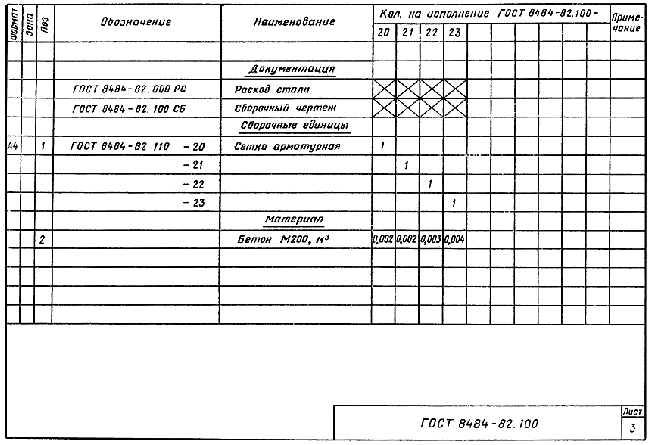

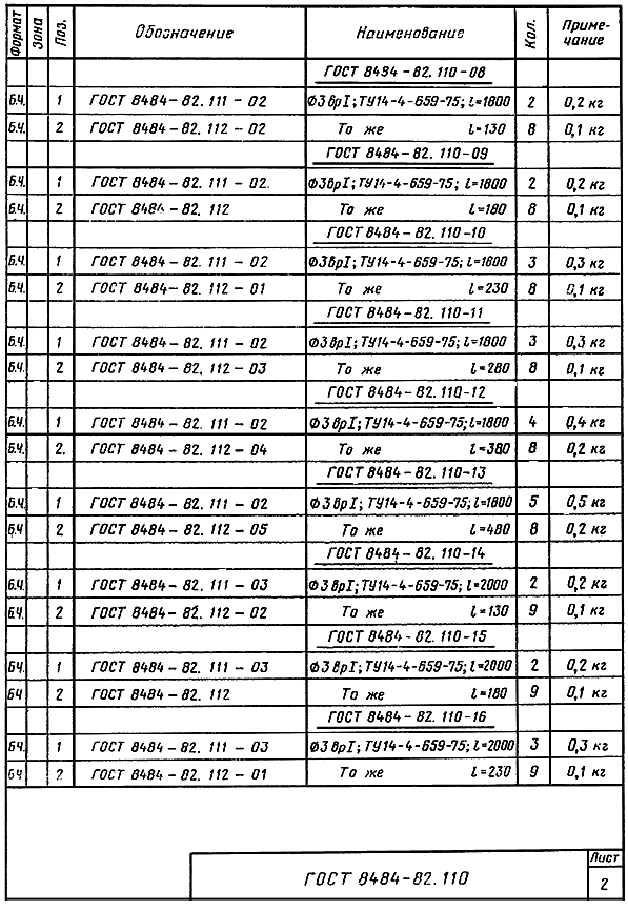

ПРИЛОЖЕНИЕ 1

Обязательное












ПРИЛОЖЕНИЕ 2

Справочное

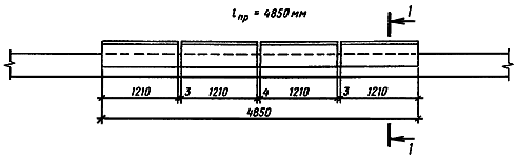

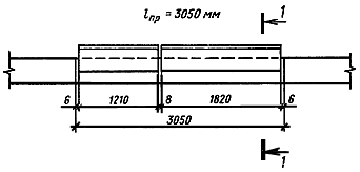

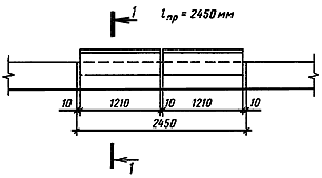

Схема установки подоконных плит в плане

а)  Стены из железобетонных панелей, блоков и кирпича при ширине оконного проема:

Черт. 1

Черт. 2


Черт. 3

1.  Заполнение проемов условно не показано.

2.  Сечение  см. на черт. 9.


Черт. 4

Черт. 5

1. Заполнение проемов условно не показано.

2. Сечение   см. на черт. 9.

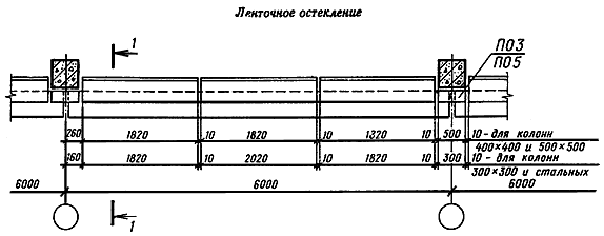

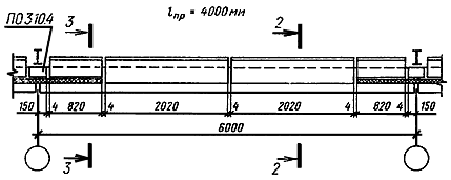

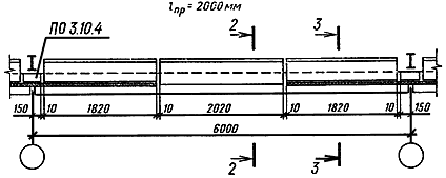

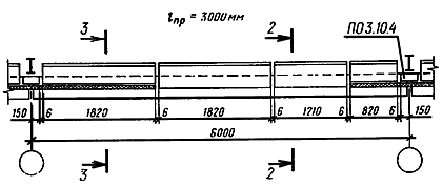

б)  Стены из трехслойных металлических панелей с утеплителем из пенополиуретана с опиранием их на цокольные железобетонные панели при ширине оконного проема:

Черт. 6



Черт. 7

Черт. 8

Сечения  2-2 и 3-3 см. на черт. 10 и 11.



Рис. 1

Окна с переплетами из одинарных стальных труб


Рис. 2

Окна с переплетами из одинарных стальных труб


Рис. 3

Окна с переплетами из спаренных стальных труб


Рис. 4


Окна с деревянными переплетами

Черт. 9

1. Значения буквенных размеров см. в табл. 1.

2. Размер в скобках на рис. 4 для ширины брусков коробки 124 мм.



К сечению -


Таблица 1

Размеры, мм









Рис.


Вид остекления















Примечание



1



Одинарное



200



250



110



140



-





250




300




110




190








2



Двойное



250



150



80



70*







300


200


80


120








380


300


100


200








400


300


80


220


-





500


400


80


320








510


400


70


330








640


500


40


460






3



Одинарное или двойное



200



200



70



130










250


250


70


180








300


300


70


230








380


400


90


310


-





400


400


70


330








500


500


70


430








510



500


60


440





4



Одинарное или двойное



250



200



95



105



Для окон с шириной брусков коробки 94 мм






300


250


95


155








380


300


65


235








400


300


45


255








500


500


145


355








510



500


135


365









250



150



75



75*




Для окон с шириной брусков коробки 124 мм






300


200


75


125








380


300


95


205








400


300


75


225








500


400


65


335








510


400


65


335








640



500


35


465




_______________

* В местах стыков подоконных плит предусматриваются кронштейны по чертежам узлов окон.



Черт. 10


Черт. 11

К сечению

Таблица 2

мм







Толщина панелей

















46,6



128,6



200



60



140







250



110




61,6


143,6


250


80


170


81,6


163,6


250


70


180


91,6


173,6


250


60


190


50


132


250


90


160


80


162


250


70


180


100


182


300


95


205




К сечению


Таблица 3

мм






Толщина панелей












46,6



200



60



140





250



110





61,6



200



80



120


91,6


200


60


140


81,6


200


70


130


50


200


90


110


80


200


70


130


100


200


95


105




Текст  документа сверен по:

официальное  издание

М.:  Издательство стандартов, 1990

Предоставлено компанией МГК "Информпроект".
