ГОСТ Р ЕН 822-2008 Изделия теплоизоляционные, применяемые в строительстве. Методы измерения длины и ширины

     ГОСТ Р ЕН 822-2008

Группа Ж19

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

ИЗДЕЛИЯ ТЕПЛОИЗОЛЯЦИОННЫЕ, ПРИМЕНЯЕМЫЕ В СТРОИТЕЛЬСТВЕ

Методы измерения длины и ширины

Thermal insulating products for building applications.

Methods for measurement of length and width

ОКС 91.100.60

Дата введения 2009-01-01

Предисловие

Цели  и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения"

Сведения  о стандарте

1  ПОДГОТОВЛЕН Некоммерческим партнерством "Производители современной минеральной изоляции "Росизол"" на основе выполненного Открытым акционерным обществом "Центр методологии нормирования и стандартизации в строительстве" (ОАО "ЦНС") аутентичного перевода европейского стандарта, указанного в пункте 4

2  ВНЕСЕН Техническим комитетом по стандартизации ТК 465 "Строительство"

3  УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 11 марта 2008 г. N 34-ст

4  Настоящий стандарт идентичен европейскому стандарту ЕН 822:1994 "Теплоизоляционные изделия, применяемые в строительстве - Определение длины и ширины" (EN 822:1994 "Thermal insulating products for building applications - Determination of length and width").

Наименования  настоящего стандарта и раздела 5 изменены по отношению к европейскому стандарту для приведения в соответствие с ГОСТ Р 1.5-2004 (подраздел 3.5)

5  ВВЕДЕН ВПЕРВЫЕ

Информация  об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет

Введение

Применение  настоящего стандарта, устанавливающего методы измерений длины и ширины, позволяет получить адекватную оценку качества теплоизоляционных материалов, производимых в Российской Федерации и странах ЕС, обеспечить конкурентоспособность российской продукции на международном рынке, активизировать участие Российской Федерации в работе по международной стандартизации.

Настоящий  стандарт не отменяет методы определения длины и ширины теплоизоляционных изделий, установленные ГОСТ 17177-94, которые применяют, когда это технически и экономически целесообразно и обосновано.

     1 Область применения

Настоящий  стандарт распространяется на теплоизоляционные изделия, применяемые в строительстве (далее - изделия), и устанавливает требования к методике и средствам измерений длины и ширины полноразмерных изделий.

     2 Нормативные ссылки

Настоящий  стандарт не содержит нормативных ссылок.

     3 Термины и определения

В  настоящем стандарте применены следующие термины с соответствующими определениями:

3.1  длина (length) : Наибольший линейный размер лицевой грани измеряемого образца.

3.2  ширина (width) : Меньший линейный размер лицевой грани образца, измеренный перпендикулярно к длине.

     4 Сущность метода

Измеряемое  изделие помещают на плоское основание и проводят измерения металлической линейкой или рулеткой.

     5 Средства измерений и вспомогательное оборудование

5.1  Плоское основание.

Размеры  основания должны превышать размеры измеряемого образца по длине и ширине.

5.2  Металлическая линейка или металлическая рулетка с ценой деления 1 мм, погрешностью измерения не более 0,5 мм.

Предел  измерений применяемого средства должен превышать размеры образца по длине и ширине.

Примечание  - Допускается использовать другие средства измерений, позволяющие проводить измерения с указанной погрешностью.

     6 Образцы для измерений

6.1  Размеры образцов

В  качестве образцов для измерений применяют полноразмерные изделия.

6.2  Число образцов

Число  образцов должно быть указано в стандарте на конкретное изделие.

Примечание  - При отсутствии стандарта на конкретное изделие число образцов для измерений может быть согласовано между заинтересованными сторонами.

6.3  Кондиционирование образцов

Образцы  перед измерением выдерживают в течение не менее 6 ч при температуре (23±5) °С. В случае разногласий образцы выдерживают при температуре (23±2) °С и относительной влажности воздуха (50±5)% в течение времени, указанного в стандарте на конкретное изделие.

     7 Методика проведения измерений

7.1  Условия измерений

Измерения  проводят при температуре (23±5) °С. В случае разногласий измерения проводят при температуре (23±2) °С и относительной влажности воздуха (50±5)%.

7.2  Проведение измерений

Изделие  для измерений помещают на плоское основание. Для изделий, длина и ширина которых менее или равны 1,5 м, проводят одно измерение длины и одно измерение ширины в местах, приведенных на рисунке 1.

Рисунок 1 - Расположение мест измерений длины и ширины изделия при и 1,5 м

Для  изделий, длина которых превышает 1,5 м, дополнительно проводят одно измерение ширины на каждый дополнительный метр длины. Максимальное число измерений должно быть не менее пяти. Измерения должны проводиться в местах, расположенных на равных расстояниях друг от друга, как показано на рисунке 2.

200 мм; 1000 мм; - среднее значение результатов измерений ширины

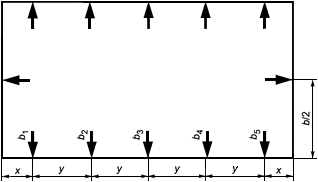

Рисунок 2 - Расположение мест измерений длины и ширины изделия при 4,5 м и 1,5 м

Для  изделий, ширина которых превышает 1,5 м, дополнительно проводят одно измерение длины на каждый дополнительный метр ширины. Измерения проводят в местах, расположенных на равных расстояниях друг от друга.

Все  измерения длины и ширины изделий должны проводиться с погрешностью не более 1 мм.

     8 Обработка и представление результатов измерений

Длину  и ширину изделий в миллиметрах вычисляют как среднеарифметическое значение результатов измерений, округленное до 1 мм.

Для  изделий, длина которых 3 м и более, среднеарифметическое значение длины в миллиметрах округляют до ближайшего значения, кратного 5 мм.

     9 Точность методов

Примечание  - Настоящий стандарт не содержит данных о точности метода, однако при его последующем пересмотре такие данные будут в него включены.

     10 Отчет об измерениях

Отчет  об измерениях должен содержать:

a)  ссылку на настоящий стандарт;

b)  идентификацию изделия:

1)  наименование изделия, предприятия-изготовителя или поставщика,

2)  код маркировки,

3)  вид изделия,

4)  вид упаковки,

5)  форму поставки изделия в лабораторию,

6)  дополнительную информацию (если необходимо), например номинальную толщину, номинальную плотность;

c)  методику проведения измерений:

1)  порядок отбора образцов, например, кем и где отобраны образцы,

2)  условия кондиционирования образцов,

3)  любые отступления от требований, приведенных в разделах 6 и 7, если они имели место,

4)  дату проведения измерений,

5)  общую информацию о процедуре измерений,

6)  обстоятельства, которые могут повлиять на результаты измерений.

Примечание  - Сведения об оборудовании и о лаборанте, проводившем измерения, должны находиться в лаборатории, однако в отчете их не указывают;

d)  результаты измерений: результаты каждого отдельного измерения и среднеарифметические значения длины и ширины.

Электронный текст документа

подготовлен ЗАО "Кодекс" и сверен по:

официальное издание

М.: Стандартинформ, 2008
