ГОСТ Р
8.648-
2008

Государственная система обеспечения единства измерений

ГОСУДАРСТВЕННАЯ ПОВЕРОЧНАЯ СХЕМА ДЛЯ СРЕДСТВ ИЗМЕРЕНИЙ
ПЕРЕМЕННОГО ЭЛЕКТРИЧЕСКОГО НАПРЯЖЕНИЯ до 1000 В В ДИАПАЗОНЕ ЧАСТОТ от 1×10-2 до 2×109 Гц

Москва

Стандартинформ

2009

Предисловие

Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. № 184-ФЗ «О техническом регулировании», а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 «Стандартизация в Российской Федерации. Основные положения»

Сведения о стандарте

1 РАЗРАБОТАН Федеральным государственным унитарным предприятием «Всероссийский научно-исследовательский институт метрологии имени Д.И. Менделеева» (ФГУП «ВНИИМ им. Д.И. Менделеева»)

2 ВНЕСЕН Управлением метрологии Федерального агентства по техническому регулированию и метрологии

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 25 декабря 2008 г. № 736-ст

4 ВВЕДЕН ВПЕРВЫЕ

Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе «Национальные стандарты», а текст изменений и поправок - в ежемесячно издаваемых информационных указателях «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет

Содержание

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

Государственная система обеспечения единства измерений

ГОСУДАРСТВЕННАЯ ПОВЕРОЧНАЯ СХЕМА ДЛЯ СРЕДСТВ ИЗМЕРЕНИЙ ПЕРЕМЕННОГО ЭЛЕКТРИЧЕСКОГО НАПРЯЖЕНИЯ до 1000 В В ДИАПАЗОНЕ ЧАСТОТ от 1×10-2 до 2×109 Гц

State system for ensuring the uniformity of measurements.
State verification schedule for instruments measuring the alternate electrical voltage to 1000 V
in the frequency range from 1
×10-2 to 2×109 Hz

Дата введения - 2010-01-01

1 Область применения

Настоящий стандарт распространяется на государственную поверочную схему для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1×10-2 до 2×109 Гц (приложение А) и устанавливает порядок передачи размера единицы электрического напряжения - вольта - от государственного специального первичного эталона единицы электрического напряжения (далее - государственный специальный эталон) с помощью вторичных эталонов и образцовых средств измерений рабочим средствам измерений с указанием погрешностей и основных методов поверки.

2 Государственный специальный эталон

2.1 В состав государственного специального эталона1) входят:

1) Государственный специальный эталон состоит из двух эталонов: ГЭТ 89 и ГЭТ 27.

- набор термоэлектрических преобразователей напряжения с добавочными резисторами в диапазоне частот от 10 до 1×105 Гц для диапазона напряжений от 0,1 до 1000 В; набор термоэлектрических преобразователей напряжения в диапазоне частот свыше 1×105 до 3×107 Гц для диапазона напряжений от 0,1 до 30 В;

- набор болометрических преобразователей напряжения в диапазоне частот от 3×107 до 2×109 Гц и диапазоне напряжений от 0,1 до 1 В, масштабный преобразователь для диапазона напряжений от 0,1 до 3 В;

- терморезисторный мост постоянного тока;

- мера постоянного напряжения 1 и 10 В;

- средства измерений (далее - СИ) постоянного напряжения;

- высокочастотный электронный вольтметр;

- высокостабильные программируемые источники постоянного и переменного напряжений.

В основу работы государственного специального эталона положен метод сравнения действующего значения переменного напряжения с известным значением постоянного напряжения.

2.2 Государственный специальный эталон обеспечивает воспроизведение единицы электрического напряжения:

- в диапазоне частот от 10 до 1×105 Гц и диапазоне напряжений от 0,1 до 1000 В:

- со среднеквадратичным отклонением (далее - СКО) результата измерений в относительной форме Sо в диапазоне 3×10-7 - 5×10-6 при 20 независимых измерениях;

- с неисключенной систематической погрешностью в относительной форме Qо в диапазоне 1×10-6 - 3×10-5;

- со стандартной неопределенностью, оцениваемой по типу A, UAo, в диапазоне 3×10-7 - 5×10-6 при 20 независимых измерениях;

- со стандартной неопределенностью, оцениваемой по типу В, UBo, в диапазоне 6×10-7 - 1,7×10-5;

- в диапазоне частот свыше 1×105 до 3×107 Гц и диапазоне напряжений от 0,1 до 30 В:

- с СКО результата измерений в относительной форме Sо в диапазоне 5×10-6 - 5×10-5 при 20 независимых измерениях;

- с неисключенной систематической погрешностью в относительной форме Qо в диапазоне 3×10-5 -3×10-4;

- со стандартной неопределенностью, оцениваемой по типу A, UAo, в диапазоне 5×10-6 - 5×10-5 при 20 независимых измерениях;

- со стандартной неопределенностью, оцениваемой по типу В, UBo, в диапазоне 1,7×10-5 - 1,7×10-4;

- в диапазоне частот от 3×107 до 2×109 Гц и диапазоне напряжений от 0,1 до 3 В:

- с СКО результата измерений в относительной форме Sо в диапазоне 5×10-5 - 1×10-3 при 20 независимых измерениях;

- с неисключенной систематической погрешностью в относительной форме Qо в диапазоне 3×10-4 -7×10-3;

- со стандартной неопределенностью, оцениваемой по типу A, UAo, в диапазоне 5×10-5 - 1×10-3 при 20 независимых измерениях;

- со стандартной неопределенностью, оцениваемой по типу В, UBo, в диапазоне 1,7×10-4 - 4×10-3.

2.3 Государственный специальный эталон применяют для передачи размера единицы электрического напряжения вторичным эталонам непосредственным сличением с СКО, Seо, от 1×10-6 до 1×10-4 (стандартной неопределенностью типа А, UAo, в диапазоне 1×10-6 - 1×10-4), сличением с помощью компаратора с СКО, Seо, в диапазоне от 5×10-5 до 2×10-3 (стандартной неопределенностью типа A, UAo, в диапазоне 5×10-5 - 2×10-3) и для передачи размера единицы образцовым средствам измерений (далее - ОСИ) 1-го разряда и рабочим средствам измерений (далее - РСИ) методом прямых измерений с СКО, Seо, от 1×10-6 до 3×10-4 (стандартной неопределенностью типа A, UAo, в диапазоне 1×10-6 - 3×10-4).

Примечание - В метрологической практике наряду с термином «образцовое средство измерений k-го разряда» используют термин «рабочий эталон k-го разряда». Оба термина имеют одинаковое значение.

3 Вторичные эталоны

3.1 В качестве вторичных эталонов используют рабочие эталоны (РЭ).

3.2 В качестве РЭ в диапазоне частот от 1×10-2 до 10 Гц используют меры напряжения для диапазона напряжений от 0,1 до 1000 В.

Среднеквадратичное отклонение суммарной погрешности SSо, (суммарная стандартная неопределенность Uco) при 10 независимых измерениях, включая нестабильность РЭ за межповерочный интервал, не должно превышать 2,7×10-6 - 1,7×10-5.

3.3 В качестве РЭ в диапазоне частот от 10 до 1×105 Гц используют меры напряжения, содержащие масштабные преобразователи для диапазона напряжений до 0,0001 В, набор термоэлектрических преобразователей с добавочными резисторами для диапазона напряжений от 0,1 до 1000 В, СИ напряжения постоянного тока, источники напряжения постоянного и переменного тока.

Среднеквадратичное отклонение суммарной погрешности SSо, (суммарная стандартная неопределенность Uco) при 10 независимых измерениях, включая нестабильность РЭ за межповерочный интервал, не должно превышать 1,7×10-6 - 1,7×10-3.

3.4 В качестве РЭ в диапазоне частот от 1×105 до 3×107 Гц используют меры напряжения, содержащие набор термоэлектрических преобразователей для диапазона напряжений от 0,1 до 30 В, СИ напряжения постоянного тока, источники напряжения постоянного и переменного тока.

Среднеквадратичное отклонение суммарной погрешности SSо, (суммарная стандартная неопределенность Uco) при 10 независимых измерениях, включая нестабильность РЭ за межповерочный интервал, не должно превышать 0,4×10-5 - 1,7×10-4.

3.5 В качестве РЭ в диапазоне частот от 3×107 до 2×109 Гц используют меры напряжения, содержащие набор терморезисторных преобразователей и масштабных преобразователей для диапазона напряжений от 0,1 до 10 В, вольтметр постоянного тока, высокостабильный источник переменного напряжения.

Среднеквадратичное отклонение суммарной погрешности SSо, (суммарная стандартная неопределенность Uco) при 10 независимых измерениях, включая нестабильность РЭ за межповерочный интервал, не должно превышать 1,7×10-4 - 1,2×10-2.

3.6 РЭ применяют для передачи размера единицы электрического напряжения ОСИ 1-го разряда. СКО метода передачи размера единицы Seо составляет от 3×10-6 до 6×10-4 в диапазоне частот от 10 до 3×107 Гц и от 1×10-4 до 2×10-3 в диапазоне частот от 3×107 до 2×109 Гц.

4 Образцовые средства измерений

4.1 Образцовые средства измерений 1-го разряда

4.1.1 В качестве ОСИ 1-го разряда используют измерительные преобразователи, калибраторы, вольтметры и широкополосные вольтметры в диапазоне частот от 1×10-2 до 2×109 Гц для диапазона напряжений от 0,001 до 1000 В.

4.1.2 Пределы допускаемых относительных доверительных погрешностей dо при доверительной вероятности 0,95 за межповерочный интервал не должны превышать 5×10-6 - 4×10-2.

4.1.3 ОСИ 1-го разряда применяют для поверки ОСИ 2-го разряда и РСИ непосредственным сличением, методом прямых измерений и сличением с помощью компаратора с использованием масштабных преобразователей.

4.1.4 Соотношение пределов допускаемых относительных доверительных погрешностей ОСИ 1-го разряда и пределов допускаемых относительных доверительных погрешностей ОСИ 2-го разряда должно быть не более 1/2.

4.2 Образцовые средства измерений 2-го разряда

4.2.1 В качестве ОСИ 2-го разряда применяют измерительные преобразователи, калибраторы, поверочные установки, широкополосные калибраторы, широкополосные вольтметры в диапазоне частот от 1×10-2 до 2×109 Гц и диапазоне напряжений от 0,00001 до 1000 В.

4.2.2 Пределы допускаемых относительных доверительных погрешностей dо ОСИ 2-го разряда при доверительной вероятности 0,95 за межповерочный интервал не должны превышать 6×10-5 - 1,2×10-1.

4.2.3 ОСИ 2-го разряда применяют для поверки РСИ: измерительных преобразователей, селективных вольтметров, вольтметров, калибраторов, измерительных генераторов непосредственным сличением, методом прямых измерений и сличением с помощью компаратора.

4.2.4 Соотношение пределов допускаемых относительных доверительных погрешностей ОСИ 2-го разряда и пределов допускаемых погрешностей РСИ должно быть не более 1/3.

5 Рабочие средства измерений

5.1 В качестве РСИ применяют вольтметры, калибраторы, селективные вольтметры, измерительные преобразователи, измерительные генераторы при частотах f до 300 МГц.

5.2 Пределы допускаемых относительных погрешностей РСИ Dо за межповерочный интервал не должны превышать 5×10-6 - 4×10-1.

Приложение А
(обязательное)

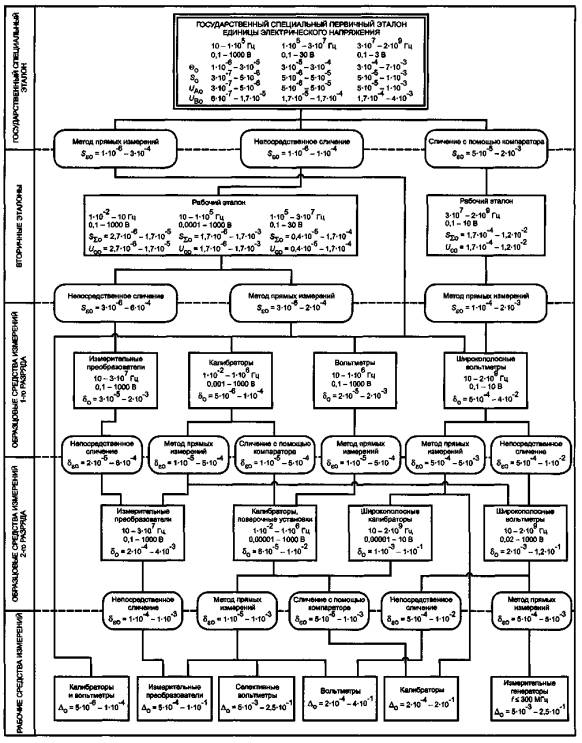

Государственная поверочная схема для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1×10-2 до 2×109 Гц

Ключевые слова: переменное напряжение, эталон, образцовое средство измерений, вольтметр, калибратор, измерительный преобразователь
