ГОСТ Р 8.574-2000

ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

Государственная система обеспечения единства измерений

ГОСУДАРСТВЕННАЯ ПОВЕРОЧНАЯ СХЕМА
ДЛЯ СРЕДСТВ ИЗМЕРЕНИЙ ПЛОТНОСТИ

ПОТОКА ЭНЕРГИИ
ЭЛЕКТРОМАГНИТНОГО ПОЛЯ
В ДИАПАЗОНЕ ЧАСТОТ от 0,3 до 178,4 ГГц

Москва

Стандартинформ

208

Предисловие

1 РАЗРАБОТАН Государственным предприятием «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (ГП «ВНИИФТРИ») Госстандарта России

ВНЕСЕН Управлением метрологии Госстандарта России

2 ПРИНЯТ И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Госстандарта России от 29 февраля 2000 г. № 13

3 ВВЕДЕН ВПЕРВЫЕ

4 Издание (апрель 2008 г.) с Изменением № 1, утвержденным в декабре 2007 г. (ИУС 3-2008)

Содержание

ГОСТ Р 8.574-2000

ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

Государственная система обеспечения единства измерений

ГОСУДАРСТВЕННАЯ ПОВЕРОЧНАЯ СХЕМА ДЛЯ СРЕДСТВ ИЗМЕРЕНИЙ ПЛОТНОСТИ
ПОТОКА ЭНЕРГИИ ЭЛЕКТРОМАГНИТНОГО ПОЛЯ В ДИАПАЗОНЕ ЧАСТОТ

от 0,3 до 178,4 ГГц

State system for ensuring the uniformity of measurements.
State verification schedule for means of electromagnetic field density
measurements within frequency range from 0,3 to 178,4 GHz

Дата введения 2000-09-01

1 Область применения

Настоящий стандарт распространяется на государственную поверочную схему (рисунок А.1, приложение А) для средств измерений плотности потока энергии электромагнитного поля в диапазоне частот от 0,3 до 178,4 ГГц и устанавливает порядок передачи размера единицы плотности потока энергии электромагнитного поля - ватт на квадратный метр (Вт/м2) - в диапазоне от 1·10-2 до 1·103 Вт/м2 и единицы эффективной площади измерительных антенн (далее - антенны) - квадратный метр (м2) - в диапазоне от 3·10-4 до 3·10-1 м2 от государственного эталона Российской Федерации (далее - государственный эталон) посредством рабочих эталонов и поверочных установок рабочим средствам измерений с указанием погрешностей и основных методов поверки.

Порядок передачи размера единицы плотности потока энергии (далее - ППЭ) средствам измерений в диапазонах более 1·103 Вт/м2 и менее 1·10-2 Вт/м2, а также единицы эффективной площади антенн более 3·10-1 м2 и менее 3·10-4 м2, созданным после утверждения настоящего стандарта, определяется поверочными схемами, согласованными с ФГУП «ВНИИФТРИ» Федерального агентства по техническому регулированию и метрологии.

(Измененная редакция, Изм. № 1).

2 Нормативные ссылки

В настоящем стандарте использованы ссылки на следующий стандарт:

ГОСТ Р 50856-96 Измерители скорости движения транспортных средств радиолокационные. Общие технические требования. Методы испытаний

ГОСТ Р 51070-97 Измерители напряженности электрического и магнитного полей. Общие технические требования и методы испытаний

3 Государственный эталон

3.1 Государственный эталон состоит из двух эталонных установок:

ЭУ-1, предназначенной для работы в диапазоне частот от 0,3 до 37,5 ГГц, и ЭУ-2, работающей в диапазоне частот от 37,5 до 178,4 ГГц.

Каждая из эталонных установок включает в себя:

- безэховую камеру;

- комплект излучающих модулей;

- комплект эталонных измерителей ППЭ;

- устройство юстировки и перемещения измерителей ППЭ;

- устройство юстировки излучающих модулей;

- измерительный блок;

- генераторный блок;

- персональную ЭВМ и управляющее устройство.

3.2 Диапазон значений ППЭ переменного гармонического электромагнитного поля, воспроизводимого эталоном, составляет от 0,1 до 10 Вт/м2.

Диапазон воспроизводимых значений эффективной площади антенн составляет от 3·10-4 до 3·10-1 м2.

3.3. Государственный эталон обеспечивает воспроизведение единицы ППЭ со средним квадратическим отклонением результата измерений S0, не превышающим 1,5·10-2 при числе измерений n = 5, при неисключенной систематической погрешности Θ0, не превышающей (4 ... 9,5) 10-2. Среднее квадратическое отклонение результата измерений эффективной площади антенн S0s не превышает 1,5·10-2 при неисключенной систематической погрешности Θ0s, не превышающей (3 ... 5) 10-2.

3.4 Государственный эталон применяют для передачи размеров единиц ППЭ и единицы эффективной площади антенн рабочим эталонам и поверочным установкам сличением измерителей ППЭ в условиях, приближенных к свободному пространству.

3.1-3.4. (Измененная редакция, Изм. 1).

3.5 Средние квадратические отклонения результатов измерений при сличениях SE0 составляют от 2 % до 6 %.

4 Рабочие эталоны

4.1 В качестве рабочих эталонов используют рабочие эталоны единицы ППЭ и единицы эффективной площади антенн, а также установки для поверки рабочих измерителей ППЭ.

4.2 Пределы допускаемых относительных погрешностей Δ0 указанных эталонов и установок составляют от 6 % до 35 %.

Рабочие эталоны применяют для передачи размеров единиц ППЭ и эффективной площади антенн рабочим средствам измерений сличением с помощью компаратора.

4.1-4.3. (Измененная редакция, Изм. № 1).

4.4 Пределы допускаемых относительных погрешностей передачи размеров единиц ΔЕ0 составляют от 6 % до 12 %.

5 Рабочие средства измерений

5.1 В качестве рабочих средств измерений используют измерители ППЭ, индикаторы допустимых уровней ППЭ, и все контрольно-измерительные приборы с использованием преобразователей электромагнитной энергии, измерительные рупорные антенны и измерители напряженности электрического поля по ГОСТ Р 51070.

(Измененная редакция, Изм. № 1).

5.2 Пределы допускаемых абсолютных погрешностей рабочих средств измерений Δ составляют от 0,5 до 3 дБ.

ПРИЛОЖЕНИЕ А
(обязательное)

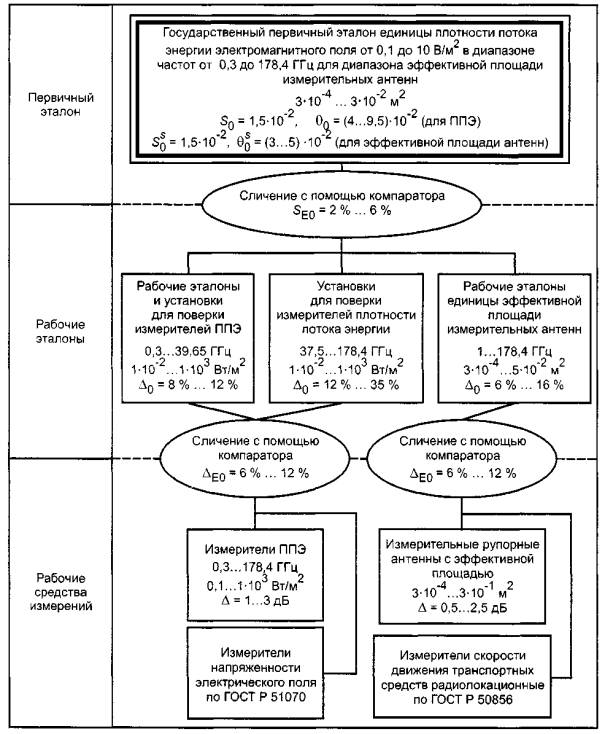

Государственная поверочная схема для средств измерений
плотности потока энергии электромагнитного поля
в диапазоне частот от 0,3 до 178,4 ГГц

Рисунок А.1

(Измененная редакция, Изм. № 1).

Ключевые слова: государственная поверочная схема, плотность потока энергии, электромагнитное поле, эталон, антенна, эффективная поверхность, погрешность
