ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА
ИЗМЕРЕНИЙ

ГОСУДАРСТВЕННЫЙ СПЕЦИАЛЬНЫЙ
ЭТАЛОН И ГОСУДАРСТВЕННАЯ
ПОВЕРОЧНАЯ СХЕМА ДЛЯ СРЕДСТВ
ИЗМЕРЕНИЙ АБСОЛЮТНОГО ДАВЛЕНИЯ
В ДИАПАЗОНЕ 1·10-8 ÷ 1·103 Па

ГОСТ 8.107-81

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ

Москва

РАЗРАБОТАН Государственным комитетом СССР по стандартам

ИСПОЛНИТЕЛИ

А. В. Ерюхин, канд. техн. наук (руководитель темы); М. Е. Доброходова

ВНЕСЕН Государственным комитетом СССР по стандартам

Член Госстандарта Л. К. Исаев

УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 29 января 1981 г. № 322

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

Государственная система обеспечения единства
измерений

ГОСУДАРСТВЕННЫЙ СПЕЦИАЛЬНЫЙ ЭТАЛОН
И ГОСУДАРСТВЕННАЯ ПОВЕРОЧНАЯ СХЕМА
ДЛЯ СРЕДСТВ ИЗМЕРЕНИЙ АБСОЛЮТНОГО
ДАВЛЕНИЯ В ДИАПАЗОНЕ 1·10-8 ÷ 1·103 Па

State system for ensuring the uniformity of
measurements. State special standard and state
verification schedule for means measuring absolute
pressure in the range of 1·10-
8 ÷ l·103 Pa

ГОСТ
8.107-81

Взамен
ГОСТ 8.107-74

Постановлением Государственного комитета СССР по стандартам от 29 января 1981 г. № 322 срок введения установлен

с 01.07 1982 г.

Настоящий стандарт распространяется на государственный специальный эталон и государственную поверочную схему для средств измерений абсолютного давления в диапазоне 1·10-8 ÷ 1·103 Па и устанавливает назначение государственного специального эталона единицы давления - паскаля (Па), комплекс основных средств измерений, входящих в его состав, основные метрологические характеристики эталона и порядок передачи размера единицы давления от государственного специального эталона при помощи вторичных эталонов и образцовых средств измерений рабочим средствам измерений с указанием погрешностей и основных методов поверки.

1. ЭТАЛОНЫ

1.1. Государственный эталон

1.1.1. Государственный специальный эталон предназначен для воспроизведения и хранения единицы давления в диапазоне 1·10-8 ÷ 1·103 Па и передачи размера единицы при помощи вторичных эталонов и образцовых средств измерений рабочим средствам измерений, применяемым в народном хозяйстве с целью обеспечения единства измерений в стране.

1.1.2. В основу измерений абсолютных давлений в диапазоне 1·10-8 ÷ 1·103 Па должна быть положена единица, воспроизводимая указанным эталоном.

1.1.3. Государственный специальный эталон состоит из комплекса следующих средств измерений:

компрессионный вакуумметр с диапазоном измерений 1·10-8 ÷ 1·103 Па;

мембранно-емкостный вакуумметр с диапазоном измерений 1·10-8 ÷ 1·103 Па;

специальная аппаратура для создания и поддержания абсолютных давлений.

1.1.4. Диапазон значений абсолютного давления, воспроизводимого эталоном, составляет 1·10-8 ÷ 1·103 Па.

1.1.5. Государственный специальный эталон обеспечивает воспроизведение единицы со средним квадратическим отклонением результата измерений S0, не превышающим 0,3·10-2.

Неисключенная систематическая погрешность Θ0 не превышает 0,3·10-2.

1.1.6. Для обеспечения воспроизведения единицы с указанной точностью должны соблюдаться правила хранения и применения эталона, утвержденные в установленном порядке.

1.1.7. Государственный специальный эталон применяют для передачи размера единицы давления рабочим эталонам непосредственным сличением.

1.2. Вторичные эталоны

1.2.1. В качестве рабочих эталонов применяют мембранно-емкостные вакуумметры в диапазоне измерений 1·10-3 ÷ 1·103 Па со специальной аппаратурой для создания и поддержания низких абсолютных давлений.

1.2.2. Среднее квадратическое отклонение результата сличений SΣ0 рабочих эталонов со специальным эталоном должно быть не более 0,8·10-2.

1.2.3. Рабочие эталоны применяют для передачи размера единицы давления образцовым средствам измерений 1-го разряда методом прямых или косвенных измерений или непосредственным сличением.

2. ОБРАЗЦОВЫЕ СРЕДСТВА ИЗМЕРЕНИЙ

2.1. Образцовые средства измерений, заимствованные из других поверочных схем

2.1.1. В качестве образцовых средств измерений, заимствованных из других поверочных схем, применяют образцовые шкалы 2-го разряда по ГОСТ 8.020-75.

2.1.2. Образцовые средства измерений, заимствованные из других поверочных схем, применяют при измерениях диаметров отверстий в диафрагмах образцовых вакуумметрических редукционных установок.

2.2. Образцовые средства измерений 1-го разряда

2.2.1. В качестве образцовых средств измерений 1-го разряда применяют вакуумметрические редукционные установки в диапазоне измерений 1·10-7 ÷ 1·10-1 Па, наборы компрессионных вакуумметров в диапазоне измерений 1·10-3 ÷ 1·103 Па, мембранно емкостные вакуумметры в диапазоне измерений 1·10-1 ÷ 70 Па и установки в калиброванными мерами объема в диапазоне измерений 1·10-2 ÷ 1·103 Па.

2.2.2. Пределы допускаемой относительной погрешности ∆0 образцовых средств измерений 1-го разряда составляют от 7·10- до 2·10-2.

2.2.3. Образцовые средства измерений 1-го разряда применяют для поверки и градуировки образцовых 2-го разряда и рабочих средств измерений методом прямых измерений или непосредственным сличением.

2.3. Образцовые средства измерений 2-го разряда

2.3.1. В качестве образцовых средств измерений 2-го разряда применяют ионизационные вакуумметры в диапазоне измерении 1·10-8 ÷ 1 Па, компрессионные вакуумметры в диапазоне измерений 1·10-1 ÷ 1·103 Па и тепловые вакуумметры в диапазоне измерений 1·10-1 ÷ 100 Па.

2.3.2. Пределы допускаемой относительной погрешности образцовых средств измерений 2-го разряда составляют от 30·10-2 до 5·10-2.

2.3.3. Образцовые средства измерений 2-го разряда применяют для поверки рабочих средств измерений непосредственным сличением.

3. РАБОЧИЕ СРЕДСТВА ИЗМЕРЕНИЙ

3.1. В качестве рабочих средств измерений применяют магнитные, компрессионные, ионизационные, термопарные, деформационные и другие вакуумметры, измерители парциальных давлений и вакуумметры сопротивления в диапазоне измерений 1·10-8 ÷ 1·103 Па.

3.2. Пределы допускаемой относительной погрешности рабочих средств измерений составляют от 100·10-2 до 5·10-2.

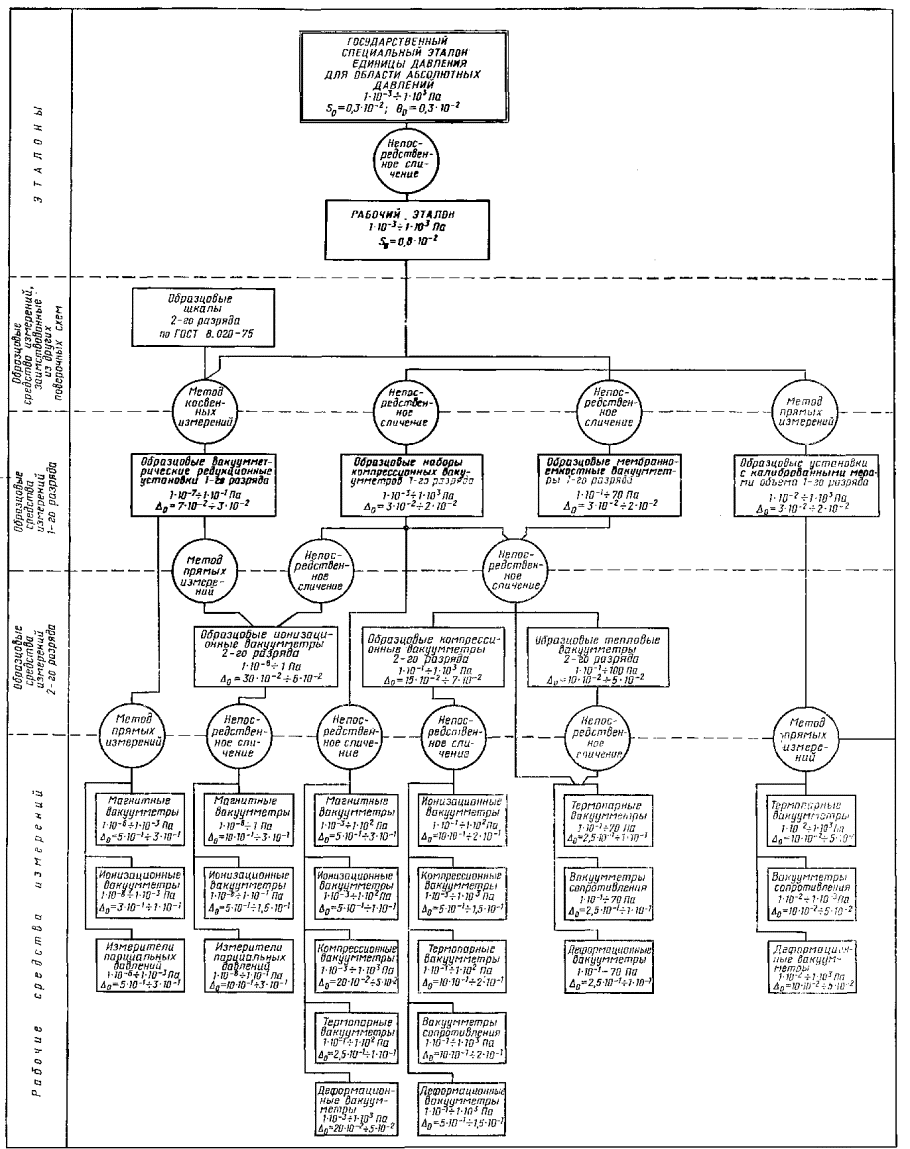

ГОСУДАРСТВЕННАЯ ПОВЕРОЧНАЯ СХЕМА ДЛЯ СРЕДСТВ ИЗМЕРЕНИЙ АБСОЛЮТНОГО ДАВЛЕНИЯ В ДИАПАЗОНЕ 1·10-8 ÷ 1·103 Па
