ГОСТ Р ИСО 7051-93

ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

ВИНТЫ САМОНАРЕЗАЮЩИЕ С ПОЛУПОТАЙНОЙ ГОЛОВКОЙ И КРЕСТООБРАЗНЫМ ШЛИЦЕМ

Технические условия

ГОССТАНДАРТ РОССИИ

Москва

Предисловие

1. РАЗРАБОТАН И ВНЕСЕН Техническим комитетом по стандартизации ТК 229 «Крепежные изделия»

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Госстандарта России от 2 сентября 1993 г. № 204

3. Стандарт подготовлен на основе применения аутентичного текста международного стандарта ИСО 7050-83 «Винты самонарезающие с потайной головкой со шлицем»

4. ВВЕДЕН ВПЕРВЫЕ

5. ПЕРЕИЗДАНИЕ

Содержание



ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

ВИНТЫ САМОНАРЕЗАЮЩИЕ С ЦИЛИНДРИЧЕСКОЙ ГОЛОВКОЙ И КРЕСТООБРАЗНЫМ ШЛИЦЕМ

Технические условия

Cross recessed countersunk head tapping screws. Specifications

Дата введения 1995-01-01

1 Область применения

Настоящий стандарт распространяется на самонарезающие винты с полупотайной головкой и крестообразным шлицем с резьбой от ST2,2 до ST9,5 включительно.

2 Нормативные ссылки

В настоящем стандарте использованы ссылки на следующие стандарты:

ГОСТ 9.301-86 Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические. Общие требования

ГОСТ 9.303-84 Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические. Общие требования к выбору

ГОСТ 1759.0-87 Болты, винты, шпильки и гайки. Технические условия

ГОСТ 1759.1-82 Болты, винты, шпильки, гайки и шурупы. Допуски. Методы контроля размеров и отклонений формы и расположения поверхностей

ГОСТ 1759.2-82 Болты, винты и шпильки. Дефекты поверхности и методы контроля

ГОСТ 10753-86 Шлицы крестообразные для винтов и шурупов. Размеры и методы контроля

ГОСТ 17769-83 Изделия крепежные. Правила приемки

ГОСТ 18160-72 Изделия крепежные. Упаковка. Маркировка. Транспортирование и хранение

ГОСТ Р ИСО 1478-93 Резьба самонарезающих винтов

ГОСТ Р ИСО 2702-93 Винты самонарезающие стальные термически обработанные. Механические свойства

3 Размеры

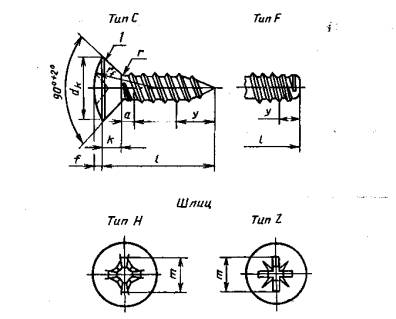

Конструкция и размеры болтов должны соответствовать указанным на рисунке 1 и в таблицах 1 и 2.

1 - скругленная или плоская кромка

Рисунок 1

Таблица 1

Размеры в мм

Резьба

ST2,2

ST2,9

ST3,5

ST4,2

ST4,8

ST5,5

ST6,3

ST8

ST9,5

P1)

0,8

1,1

1,3

1,4

1,6

1,8

1,8

2,1

2,1

а2) не более

0,8

1,1

1,3

1,4

1,6

1,8

1,8

2,1

2,1

dk

теоретический

не более

4,4

6,3

8,2

9,4

10,4

11,5

12,6

17,3

20,0

фактический

не более

3,8

5,5

7,3

8,4

9,3

10,3

11,3

15,8

18,3

не менее

3,5

5,2

6,9

8,0

8,9

9,9

10,9

15,4

17,8

k, не более

1,10

1,70

2,35

2,60

2,80

3,00

3,15

4,65

5,25

l

0,5

0,7

0,8

1,0

1,2

1,3

1,4

2,0

2,3

г, не более

0,8

1,2

1,4

1,6

2,0

2,2

2,4

3,2

4,0

Гf

4,0

6,0

8,5

9,5

9,5

11,0

12,0

16,5

19,5

Номер шлица

0

1

2

3

4

Кресто-
образный шлиц

Тип Н

m не более

2,2

3,4

4,8

5,2

5,4

6,7

7,3

9,6

10,4

Глубина вхождения калибра

не менее

1,20

1,80

2,25

2,70

2,90

2,95

3,50

4,75

5,50

не более

1,50

2,20

2,75

3,20

3,40

3,45

4,00

5,25

6,00

Тип Z

m не более

2,2

3,3

4,8

5,2

5,6

6,6

7,2

9,5

10,4

Глубина вхождения калибра

не менее

1,15

1,80

2,25

2,65

2,90

2,95

3,40

4,75

5,60

не более

1,40

2,10

2,70

3,10

3,35

3,40

3,85

5,20

6,05

У3)

Тип С

2,0

2,6

3,2

3,7

4,3

5,0

6,0

7,5

8,0

Тип F

1,6

2,1

2,5

2,8

3,2

3,6

3,6

4,2

4,2

1) Шаг резьбы.

2) Расстояние от торца головки до первого полного витка резьбы

3) Длина неполной резьбы (для справок)

Таблица 2

Размеры в мм

Резьба

ST2,2

ST2,9

ST3,5

ST4,2

ST4,8

ST5,5

ST6,3

ST8

ST9,5

l

Номин.

Тип С

Тип F

не менее

не более

Не менее

не более

4,5

3,7

5,3

3,7

4,5



-

-

-

-

-

-

-

-

6,5

5,7

7,3

5,7

6,5





-

-

-

-

--

-

-

9,5

8,7

10,3

8,7

9,5











-

-

-

_

13,0

12,2

13,8

12,2

13,0















-

-

16,0

15,2

16,8

15,2

16,0



















19,0

18,2

19,8

18,2

19,0

-





Стандартные длины





22,0

21,2

22,8

20,7

22,0

-

-















25,0

24,2

25,8

23,7

25,0

-

-















32,0

30,7

33,3

30,7

32,0

-

-

-













38,0

36,7

39,3

36,7

38,0

-

-

-

-

-









45,0

43,7

46,7

43,5

45,0

-

-

-

-

-

-

-





50,0

48,7

51,3

48,5

50,0

-

-

-

-

-

-

-





4 Технические условия

Таблица 3

Материал

Сталь

ГОСТ Р ИСО 2702-93

Резьба

ГОСТ Р ИСО 1478-93

Механические свойства

ГОСТ Р ИСО 2702-93

Допуски

Класс точности А

ГОСТ 1759.1-82

Крестообразный шлиц

ГОСТ 10753-86

Поверхность изделия

Без покрытия и с покрытием

ГОСТ 1759.0-87,

ГОСТ 9.301-86,

ГОСТ 9.303-84

Дефекты поверхности

ГОСТ 1759.2-82

Приемка

ГОСТ 17769-83

Упаковка винтов, маркировка тары, транспортирование и хранение

ГОСТ 18160-72

Пример условного обозначения винта самонарезающего с полупотайной головкой и крестообразным шлицем типа Z, размером резьбы ST3,5, номинальной длиной l = 16 мм, концом типа С, без покрытия:

Винт ST3,5× 16-C-Z ГОСТ Р ИСО 7051-93

То же, винта самонарезающего с полупотайной головкой и крестообразным шлицем типа Н, размером резьбы ST4,2, номинальной длиной l = 22 мм, концом типа F, с цинковым покрытием толщиной 6 мкм, хроматированным:

Винт ST4,2× 22,016-F-H ГОСТ Р ИСО 7051-93

Теоретическая масса винтов указана в приложении.

ПРИЛОЖЕНИЕ А

(справочное)

Таблица А.1

Резьба

ST2,2

ST2,9

ST3,5

ST4,2

ST4,8

ST5,5

ST6,3

ST8

ST9,5

Длина винта l, мм

Теоретическая масса 1000 шт. стальных винтов типа С, кг »

4,5

0,135

-

-

-

-

-

-

-

-

6,5

0,180

0,380

-

-

-

-

-

-

-

9,5

0,249

0,499

0,811

1,191

1,586

-

-

-

-

13,0

0,329

0,639

1,015

1,480

1,965

2,285

2,912

-

-

16,0

0,398

0,756

1,191

1,728

2,289

2,713

3,484

7,011

10,842

19,0

-

0,877

1,366

1,976

2,614

3,141

4,055

7,943

12,258

22,0

-

-

1,542

2,224

2,938

3,568

4,627

8,876

13,674

25,0

-

-

1,717

2,471

3,263

3,997

5,198

9,808

15,090

32,0

-

-

-

3,049

4,020

4,995

6,532

11,983

18,394

38,0

-

-

-

-

-

5,851

7,675

13,848

21,226

45,0

-

-

-

-

-

-

-

16,024

24,530

50,0

-

-

-

-

-

-

-

17,577

26,890

Ключевые слова: винты самонарезающие, головка полупотайная, класс точности А, технические условия, конструкция, размеры, технические требования, обозначение, теоретическая масса
