ГОСТ 6357-81 Основные нормы взаимозаменяемости. Резьба трубная цилиндрическая.

ГОСТ 6357-81/
(СТ СЭВ 1157-78)

Группа Г13

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

Основные нормы взаимозаменяемости

РЕЗЬБА ТРУБНАЯ ЦИЛИНДРИЧЕСКАЯ

Basic norms of interchangeability.
Pipe cylindrical thread

Дата введения 1983-01-01

РАЗРАБОТАН Министерством станкостроительной и инструментальной промышленности

ИСПОЛНИТЕЛИ

М.А.Палей, Г.С.Кудинова

ВНЕСЕН Министерством станкостроительной и инструментальной промышленности

Зам. министра А.Е.Прокопович

УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 30 декабря 1981 г. N 5790

ВЗАМЕН ГОСТ 6357-73

Настоящий стандарт распространяется на трубную цилиндрическую резьбу, применяемую в цилиндрических резьбовых соединениях, а также в соединениях внутренней цилиндрической резьбы с наружной конической резьбой по ГОСТ 6211-81 и устанавливает профиль, основные размеры и допуски резьбы.

Стандарт полностью соответствует СТ СЭВ 1157-78.

1. ПРОФИЛЬ

1.1. Номинальный профиль резьбы и размеры его элементов должны соответствовать указанным на черт.1 и в табл.1.

ГОСТ 6357-81 (СТ СЭВ 1157-78) Основные нормы взаимозаменяемости. Резьба трубная цилиндрическая



d - наружный диаметр наружной резьбы (трубы);


d1 - внутренний диаметр наружной резьбы;


d2 - средний диаметр наружной резьбы;


D - наружный диаметр внутренней резьбы (муфты);


D1 - внутренний диаметр внутренней резьбы;


D2 - средний диаметр внутренней резьбы;


P - шаг резьбы;


H - высота исходного треугольника;


H1 - рабочая высота профиля;


R - радиус закругления вершины и впадины резьбы

Черт.1



Таблица 1

Размеры в мм

Шаг P

Число шагов z на длине 25,4 мм

H=0,960491P

H1=0,640327P

H ⁄ 6=0,160082P

R=0,137329P

0,907

0,871165

0,580777

0,145194

0,124557

1,337

19

1,284176

0,856117

0,214029

0,183609

1,814

14

1,742331

1,161553

0,290389

0,249115

2,309

11

2,217774

1,478515

0,369629

0,317093


Примечание. Числовые значения шагов определены из соотношения P=25,4 ⁄ z с округлением до 3-го знака после запятой и приняты в качестве исходных при расчете основных элементов профиля.

1.2. Вершины наружной резьбы, а также внутренней резьбы допускается выполнять с плоским срезом в тех случаях, когда исключена возможность ее соединения с наружной конической резьбой по ГОСТ 6211-81.

2. ОСНОВНЫЕ РАЗМЕРЫ

2.1. Обозначение размера резьбы, шаги и номинальные значения наружного, среднего и внутреннего диаметров резьбы должны соответствовать указанным на черт.1 и в табл.2.
При выборе размеров первый ряд следует предпочитать второму.

Таблица 2

Размеры в мм

Обозначение размера резьбы

Шаг P

Диаметры резьбы

Ряд 1

Ряд 2

d = D

d2 = D2

d1 = D1

1/16


0,907

7,723

7,142

6,561

1/8

9,728

9,147

8,566

1/4


1,337

13,157

12,301

11,445

3/8

16,662

15,806

14,950

1/2

20,955

19,793

18,631


5/8

22,911

21,749

20,587

3/4

1,814

26,441

25,279

24,117

7/8

30,201

29,039

27,877

1

33,249

31,770

30,291

1⅛

37,897

36,418

34,939

41,910

40,431

38,952

1⅜

44,323

42,844

41,365

47,803

46,324

44,845

53,746

52,267

50,788

2

59,614

58,135

56,656

65,710

64,231

62,752

75,184

73,705

72,226

2,309

81,534

80,055

78,576

3

87,884

86,405

84,926

93,980

92,501

91,022

100,330

98,851

97,372

106,680

105,201

103,722

4

113,030

111,551

110,072

125,730

124,251

122,772

5

138,430

136,951

135,472

151,130

149,651

148,172

6

163,830

162,351

160,872


2.2. Числовые значения диаметров d1 и d2 вычисляют по следующим формулам

d2 = D2 = d - 0,640327P                    (1)

d1 = D1 = d - 1,280654P                    (2)


Числовые значения диаметра d установлены эмпирически.

3. ДОПУСКИ

3.1. Схемы полей допусков наружной и внутренней резьбы приведены на черт.2.

ГОСТ 6357-81 (СТ СЭВ 1157-78) Основные нормы взаимозаменяемости. Резьба трубная цилиндрическая


es - верхнее отклонение диаметров наружной резьбы;

ES - верхнее отклонение диаметров внутренней резьбы;

ei - нижнее отклонение диаметров наружной резьбы;

EI - нижнее отклонение диаметров внутренней резьбы;

ГОСТ 6357-81 (СТ СЭВ 1157-78) Основные нормы взаимозаменяемости. Резьба трубная цилиндрическая - допуски диаметров d, d2, D1, D2

Черт.2



Отклонения отсчитывают от номинального профиля резьбы в направлении перпендикулярном оси резьбы.

3.2. Допуски среднего диаметра резьбы устанавливают двух классов точности - A и B.

Допуски среднего диаметра резьбы являются суммарными.

Допуски диаметров d1 и D не устанавливаются.

3.3. Числовые значения допусков диаметров наружной и внутренней резьбы должны соответствовать приведенным в табл.3.

Таблица 3

Наружная резьба

Внутренняя резьба

Диаметры резьбы

Обозначение размера резьбы

Шаг P, мм

d

d2

D2

D1

Допуски, мкм

Td

Td2

TD2

TD1

Класс A

Класс B

Класс A

Класс B

1/16

0,907

214

107

214

107

214

282

1/8

214

107

214

107

214

282

1/4

1,337

250

125

250

125

250

445

3/8

250

125

250

125

250

445

1/2

142

284

142

284

541

5/8

1,814

284

142

284

142

284

541

3/4

284

142

284

142

284

541

7/8

284

142

284

142

284

541

360

360

360

640

1⅛

2,309

360

180

360

180

360

640

360

180

360

180

360

640

1⅜


180

360

180

360


360

180

360

180

360

640

360

180

360

180

360

640

2

360

180

360

180

360

640

217

434

2,309

434

217

434

217

434

640

434

217

434

217

434

640

3

434

434

217

640

434

217

434

217

434

640

434

217

434

217

434

640

434

4

434

217

434

217

434

640

434

217

434

217

434

640

5

434

640

434

217

434

217

434

640

6

434

217

434

217

434

640


Примечание. Числовые значения допусков установлены эмпирически.

3.4. Длины свинчивания подразделяют на две группы: нормальные N и длинные L.

Длины свинчивания, относящиеся к группам N и L, приведены в табл.4.

Таблица 4

Размеры в мм

Обозначение размера резьбы

Шаг P

Длина свинчивания

N

L

1/16

0,907

Св. 4 до 12

Св. 12

1,337

Св. 5 до 16

Св. 16

1,814

Св. 7 до 22

Св. 22

1⅛

2,309

Св. 10 до 30

Св. 30


1⅜



2

2,309

Св. 12 до 36

Св. 36

3


4

2,309

Св. 13 до 40

Св. 40


5


Примечание. Числовые значения длин свинчивания установлены эмпирически.

3.5. Допуск резьбы, если нет особых оговорок, относится к наибольшей нормальной длине свинчивания N, указанной в табл.4, или ко всей длине резьбы, если она меньше наибольшей нормальной длины свинчивания.

3.6. Допуски среднего диаметра внутренней резьбы по настоящему стандарту, предназначенной для соединения с наружной конической резьбой по ГОСТ 6211-81 должны соответствовать классу точности A.

При этом конструкция деталей с внутренней цилиндрической резьбой должна обеспечивать ввинчивание наружной конической резьбы на глубину не менее указанной в ГОСТ 6211-81.

3.7. Числовые значения предельных отклонений диаметров наружной и внутренней резьбы должны соответствовать указанным в табл.5.

Таблица 5

Наружная резьба

Внутренняя резьба

Диаметры резьбы

Обозначение размера резьбы

Шаг P, мм

d

d2

d1

D

D2

D1

Предельные отклонения, мкм

ei

ES

es

ei

es

Класс A

Класс B

es

EI

Класс A

Класс B

EI

ES

EI

1/16

0,907

-214

-107

-214

+107

+214

+282

1/8

0

- 214

0

-107

-214

0

0

+107

+214

0

+282

0

1/4

1,337

- 250

- 125

-250

+125

+250

+445

3/8

0

-250

0

-125

-250

0

0

+125

+250

0

+445

0

1/2

0

- 284

0

-142

-284

0

0

+142

+284

0

+541

0

5/8

1,814

0

-284

0

-142

-284

0

0

+142

+284

0

+541

0

3/4

0

-284

0

-142

-284

0

0

+142

+284

0

+541

0

7/8

0

-284

0

-142

-284

0

0

+142

+284

0

+541

0

1

-360

-180

-360

0

0

+180

+360

0

+640

0

1⅛

0

-360

0

-180

-360

0

0

+180

+360

0

+640

0

0

-360

0

-180

-360

0

0

+180

+360

0

+640

0

1⅜

0

-360

0

-180

-360

0

0

+180

+360

0

+640

0

2,309

0

-360

0

-180

-360

0

0

+180

+360

0

+640

0

0

-360

0

-180

-360

0

0

+180

+360

0

+640

0

2

0

-360

0

-180

-360

0

0

+180

+360

0

+640

0

0

-434

0

-217

-434

0

0

+217

+434

0

+640

0

0

- 434

0

-217

-434

0

0

+217

+434

0

+640

0

-434

0

-217

-434

+217

+434

+640

0

3

0

-434

0

-217

-434

0

0

+217

+434

0

+640

0

0

-434

0

-217

-434

0

0

+217

+434

0

+640

0

0

-434

0

-217

-434

0

0

+217

+434

0

+640

0

0

-434

0

-217

-434

0

0

+217

+434

0

+640

0

4

2,309

0

-434

0

-217

-434

0

0

+217

+434

0

+640

0

0

-434

0

-217

-434

0

0

+217

+434

0

+640

0

5

0

-434

0

-217

-434

0

0

+217

+434

0

+640

0

0

-434

0

-217

-434

0

0

+217

+434

0

+640

0

6

0

-434

0

-217

-434

0

0

+217

+434

0

+640

0


Примечание. Нижнее отклонение внутреннего диаметра d1 и верхнее отклонение наружного диаметра D не устанавливаются.

3.8. Предельные отклонения среза вершин и впадин наружной и внутренней резьбы приведены в справочном приложении.

4. ОБОЗНАЧЕНИЯ РЕЗЬБЫ

4.1. В условное обозначение трубной цилиндрической резьбы должны входить:

буква G, обозначение размера резьбы и класс точности среднего диаметра. Условное обозначение для левой резьбы дополняется буквами LH.

Примеры условного обозначения резьбы:

класса точности A : G1½ - A;

левой резьбы класса точности B : G1½LH - B

4.2. Длина свинчивания N в обозначении резьбы не указывается.

Длина свинчивания L указывается в миллиметрах.

ГОСТ 6357-81 (СТ СЭВ 1157-78) Основные нормы взаимозаменяемости. Резьба трубная цилиндрическая

4.3. Посадка обозначается дробью, в числителе которой указывают обозначение класса точности внутренней резьбы, а в знаменателе - обозначение класса точности наружной резьбы.

Пример: G1½ - A/A

G1½LH - A/B

4.4. Соединение внутренней трубной цилиндрической резьбы класса точности A по настоящему стандарту с наружной трубной конической резьбой по ГОСТ 6211-81 обозначается следующим образом:

Пример:

ГОСТ 6357-81 (СТ СЭВ 1157-78) Основные нормы взаимозаменяемости. Резьба трубная цилиндрическая или ГОСТ 6357-81 (СТ СЭВ 1157-78) Основные нормы взаимозаменяемости. Резьба трубная цилиндрическая

ПРИЛОЖЕНИЕ (справочное). ПРЕДЕЛЬНЫЕ ОТКЛОНЕНИЯ СРЕЗА ВЕРШИН И ВПАДИН РЕЗЬБЫ

ПРИЛОЖЕНИЕ
Справочное

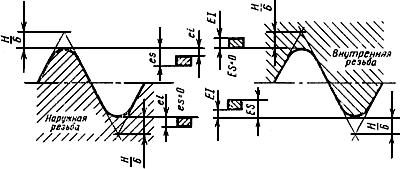

1. Настоящее приложение содержит информацию о предельных отклонениях разреза размера ГОСТ 6357-81 (СТ СЭВ 1157-78) Основные нормы взаимозаменяемости. Резьба трубная цилиндрическая вершин и впадин наружной и внутренней резьбы, которые являются исходными при проектировании резьбообразующего инструмента и не подлежат обязательному контролю, если это не установлено особо.

2. Предельные отклонения размера ГОСТ 6357-81 (СТ СЭВ 1157-78) Основные нормы взаимозаменяемости. Резьба трубная цилиндрическая приведены на чертеже и в таблице.

ГОСТ 6357-81 (СТ СЭВ 1157-78) Основные нормы взаимозаменяемости. Резьба трубная цилиндрическая


es - верхнее отклонение среза вершины и впадины наружной резьбы;

ES - верхнее отклонение среза вершины и впадины внутренней резьбы;

ei - нижнее отклонение среза вершины и впадины наружной резьбы;

EI - нижнее отклонение среза вершины и впадины внутренней резьбы

Черт.3




Текст документа сверен по:
официальное издание
М.: Издательство стандартов, 1982
