НАЦИОНАЛЬНЫЙ
СТАНДАРТ
российской
ФЕДЕРАЦИИ

ГОСТ Р
52644-
2006
(ИСО 7411:1984)

БОЛТЫ ВЫСОКОПРОЧНЫЕ С ШЕСТИГРАННОЙ
ГОЛОВКОЙ С УВЕЛИЧЕННЫМ РАЗМЕРОМ
ПОД КЛЮЧ ДЛЯ МЕТАЛЛИЧЕСКИХ
КОНСТРУКЦИЙ

Технические условия

ISO 7411:1984

Hexagon bolts for high-strength structural
bolting with large width across flats (thread lengths according
to ISO 888)
- Product grade С - Property classes 8.8 and 10.9
(MOD)

Москва

Стандартинформ

2007

Предисловие

Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. № 184-ФЗ «О техническом регулировании», а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 «Стандартизация в Российской Федерации. Основные положения»

Сведения о стандарте

1 ПОДГОТОВЛЕН рабочей группой в составе Общества с ограниченной ответственностью «Научно-производственный центр мостов» (ООО «НПЦ мостов») и Закрытого акционерного общества «Центральный научно-исследовательский и проектный институт строительных металлоконструкций им. Н.П. Мельникова (ЗАО «ЦНИИ ПСК им. Н.П. Мельникова») на основе собственного аутентичного перевода стандарта, указанного в пункте 4

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 229 «Крепежные изделия»

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 27 декабря 2006 г. № 409-ст

4 Настоящий стандарт является модифицированным по отношению к международному стандарту ИСО7411:1984 «Болты с шестигранной головкой для высокопрочных конструкционных болтовых соединений с широкими гранями (длины резьб в соответствии с ИСО 888). Класс точности С. Классы прочности 8.8 и 10.9» (ISO 7411:1984 «Hexagon bolts for high-strength structural bolting with large width across flats (thread lengths according to ISO 888) - Product grade С - Property classes 8.8 and 10.9») путем внесения технических отклонений, объяснение которых приведено во введении к настоящему стандарту.

Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ Р 1.5-2004 (подраздел 3.5)

5 ВВЕДЕН ВПЕРВЫЕ

Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом указателе «Национальные стандарты», а текст изменений и поправок - в ежемесячно издаваемых информационных указателях «Национальные стандарты». В случае пересмотра (замены) или отме­ны настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет

Содержание

Введение

1 Область применения

2 Нормативные ссылки

3 Конструкция и размеры

4 Технические требования

5 Обеспечение затяжки болтов на заданное усилие

6 Обозначение

7 Маркировка

Приложение А (обязательное) Дополнительные варианты конструктивного исполнения тела и головки болта

Приложение Б (справочное) Теоретическая масса болтов (без защитного покрытия)

Приложение В (справочное) Разделы ИСО 7411:1984, которые применены в настоящем стандарте с модификацией их содержания для учета особенностей национальной стандартизации

Приложение Г (справочное) Текст приложений А и В международного стандарта ИСО 7411:1984, не включенных в настоящий стандарт в связи с нецелесообразностью их применения в национальной стандартизации

Приложение Д (справочное) Сведения о соответствии ссылочных международных стандартов национальным стандартам Российской Федерации, использованным в настоящем стандарте в качестве нормативных ссылок

Введение

В настоящий стандарт включены следующие дополнительные по отношению к требованиям международного стандарта ИСО 7411:1984 требования, отражающие потребности национальной экономики Российской Федерации и особенности изложения национальных стандартов Российской Федерации (в соответствии с ГОСТ Р 1.5-2004), а именно приведены:

- нормативные ссылки на национальные стандарты;

- размеры болтов М42 и М48;

- варианты конструктивного исполнения тела и головки болта;

- длина резьбы болтов;

- требования к толщине покрытия болтов;

- пример условного обозначения болтов различного конструктивного исполнения тела и головки;

- требования к значению коэффициента закручивания;

- теоретическая масса болтов различного конструктивного исполнения тела и головки.

Из стандарта исключены размеры болтов М12. В стандарт не включены приложения А и В ИСО 7411:1984.

Указанные дополнительные требования включены в разделы 1, 2, 3, 4, 5, 6, 7 и приложения А и Б настоящего стандарта на основании требований ГОСТ Р 1.5 к содержанию стандартов на продукцию, при этом модифицированные разделы выделены вертикальной полужирной линией, расположенной слева от измененного текста, замененный текст приведен в приложении В, а текст, не включенный в стандарт, приведен в приложении Г.

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

БОЛТЫ ВЫСОКОПРОЧНЫЕ С ШЕСТИГРАННОЙ ГОЛОВКОЙ С УВЕЛИЧЕННЫМ РАЗМЕРОМ ПОД КЛЮЧ ДЛЯ МЕТАЛЛИЧЕСКИХ КОНСТРУКЦИЙ

Технические условия

Hexagon bolts for high-strength structural bolting with large width across flats. Specifications

Дата введения - 2008-01-01

1 Область применения

Настоящий стандарт распространяется на высокопрочные болты с шестигранной головкой суве-личенным размером под ключ (далее - болты), предназначенные для использования в металлических конструкциях, применяемых в строительстве и машиностроении и эксплуатируемые в макроклиматических районах с умеренным (У) и холодным (ХЛ) климатом категории размещения 1 по ГОСТ 15150.

2 Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие стандарты:

ГОСТ Р 9.316-2006 Единая система защиты от коррозии и старения. Покрытия термодиффузионные цинковые. Общие требования и методы контроля

ГОСТ Р 52627-2006 (ИСО 898-1:1999) Болты, винты и шпильки. Механические свойства и методы испытаний

ГОСТ Р 52643-2006 Болты и гайки высокопрочные и шайбы для металлических конструкций. Общие технические условия

ГОСТ Р 52645-2006 (ИСО 4775:1984) Гайки высокопрочные шестигранные с увеличенным размером под ключ для металлических конструкций. Технические условия

ГОСТ Р 52646-2006 (ИСО 7415:1984) Шайбы к высокопрочным болтам для металлических конструкций. Технические условия

ГОСТ 9.306-85 Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические. Обозначения

ГОСТ 1759.0-87 Болты, винты, шпильки и гайки. Технические условия

ГОСТ 1759.1-82 Болты, винты, шпильки, гайки и шурупы. Допуски. Методы контроля размеров и отклонений формы и расположения поверхностей

ГОСТ 1759.2-82 Болты, винты и шпильки. Дефекты поверхности и методы контроля

ГОСТ 12414-94 (ИСО 4753-83) Концы болтов, винтов и шпилек. Размеры

ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды

ГОСТ 16093-2004 (ИСО 965-1:1998, ИСО 965-3:1998) Основные нормы взаимозаменяемости. Резьба метрическая. Допуски. Посадки с зазором

ГОСТ 19256-73 Стержни под накатывание метрической резьбы. Диаметры

ГОСТ 24705-2004 (ИСО 724:1993) Основные нормы взаимозаменяемости. Резьба метрическая. Основные размеры

ГОСТ 27148-86 Изделия крепежные. Выход резьбы. Сбеги, недорезы и проточки. Размеры

Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

3 Конструкция и размеры

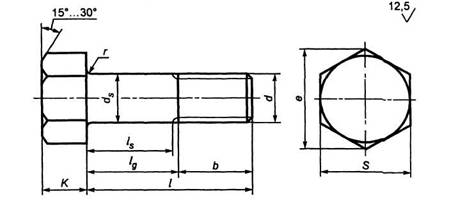

Конструкция и размеры болтов должны соответствовать указанным на рисунке 1 и в таблице 1 (исполнение 1).

Рисунок 1

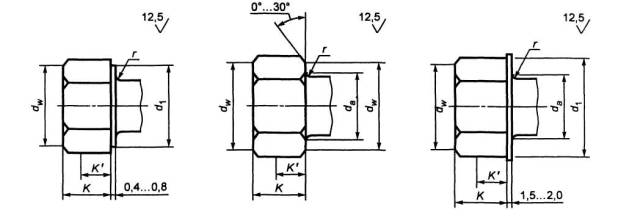

Допускается изготовлять тело болта в конструктивном исполнении 2 согласно приложению А. Вариант конструктивного исполнения болтов выбирает потребитель.

Головки болтов изготовляют в конструктивном исполнении 1 (основное исполнение) согласно рисунку 1 или в конструктивных исполнениях 2, 3 и 4 согласно приложению А. Вариант конструктивного исполнения головки определяет изготовитель.

Размеры болтов с различным видом исполнения тела и головки должны соответствовать указанным в таблице 1 и в приложении А.


Таблица 1 - Общие размеры

В миллиметрах

d

М16

(М18)1)

М20

(М22)

М24

(М27)

М30

М36

М42

М48

P2)

Номинальный

2.0

2.5

2,5

2.5

3.0

3.0

3.5

4.0

4.5

5.0

Номинальный

16

18

20

22

24

27

30

36

42

48

S

Не более

27

30

34

36

41

46

50

60

65

75

Не менее

26.16

29

33

35

40

45

49

58.8

63,1

73.1

K4)

Номинальный

12

13

14

15

17

19

19

23

26

30

Не более

12,35

13,35

14,35

15,35

17.35

19.42

19,42

23.42

26,42

30,42

Не менее

11,65

12,65

13.65

14,65

16,65

18.58

18.58

22,58

25.58

29,58

h5)

Не менее

8

9

10

11

12

14

15

18

21

24

е

Не менее

29,9

33.3

35,0

39,6

45.2

50,9

50,9

60,8

72,1

83,4

Не более

19,0

21,0

24,0

26,0

28,0

31,0

35,0

41,0

47,0

53,0

r

Не менее

1,2

1.2

1,6

1.6

1.6

1,6

2.0

2,0

2,0

2.0

b7)

lном ≥ 3d

lном ≤ 150

38

42

46

50

54

60

66

78

90

102



lном ≥ 150

44

48

52

56

60

66

72

84

96

102

l8)

ls и lg9), 10)

Номи-
наль-
ный

Не менее

Не более

ls,

не менее

lg,

не более

ls,

не

менее

lg,

не

более

ls,

не

менее

lg,

не более

ls,

не менее

lg,

не

более

ls,

не

менее

lg,

не более

ls,

не менее

lg,

не более

ls,

не

менее

1*

не

более

ls,

не менее

lg,

не

более

ls,

не менее

lg,

не более

ls,

не

менее

lg,

не более

40

39.2

40,8

8

14





































45

44,2

45,8

8

14

8

14

































50

49,8

50,8

8

14

8

14

10

17,5





























55

54,05

55.95

8

17

8

14

10

17,5

11

18,5

























60

59.05

60,95

13

22

8

18

10

17,5

11

18,5

12

21





















65

64,05

65.95

18

27

11,7

23

10

17,5

11

18,5

12

21





















70

69.05

70.95

23

32

16,7

28

12,7

24

11

18,5

12

21

13,5

22,5

















75

74.05

75,95

28

37

21,7

33

17,7

29

13,7

25

12

21

13,5

22,5

15

25,5













80

79,05

80,95

33

42

26,7

38

22,7

34

16,5

30

12,5

26

13,5

22,5

15

25,5













85

83,9

86,1

38

47

31,7

43

27,7

39

21,5

35

17,5

31

13,5

22,5

15

25,5













90

88,9

91,1

43

52

36,7

48

32,7

44

26,5

40

22,5

36

16,5

30

15

25,5

18

30









(95)

93.9

96.1

48

57

41,7

53

37,7

49

31,5

45

27,5

41

21,5

35

15

25,5

18

30









100

98,9

101,1

53

62

46,7

58

42,7

54

36,5

50

32,5

46

26,5

40

18,2

34

18

30









Окончание таблицы 1

В миллиметрах

d

М16

(М18)1)

М20

(М22)

М24

(М27)

МЗО

М36

М42

М48

l8)

ls и lg9),10)

Номи-
наль-
ный

Не менее

Не более

ls,

не менее

lg,

не более

ls,

не менее

lg,

не более

ls,

не менее

lg,

не более

ls,

не менее

lg,

не более

ls,

не менее

lg,

не более

ls,

не менее

lg,

не более

ls,

не менее

lg,

не более

ls,

не менее

lg,

не более

ls,

не менее

lg,

не более

ls,

не менее

lg,

не более

(105)

103,9

106,1

58

67

51,7

63

47,7

59

41,5

55

37,5

51

31,5

45

23,2

39

18

30

21

35





110

108,9

111,1

63

72

56,7

68

52,7

64

46,5

60

42,5

56

36,5

50

28,2

44

18

30

21

35





(115)

113,9

116,1

68

77

61,7

73

57,7

69

51,5

65

47,5

61

41,5

55

33,2

49

18

30

21

35





120

118,9

121,1

73

82

66,7

78

62,7

74

56,5

70

52,5

66

46,5

60

38,2

54

24

42

21

35

24

40

(125)

123,75

126,25

78

87

71,7

83

67,7

79

61,5

75

57,5

71

51,5

65

43,2

59

29

47

21

35

24

40

130

128,75

131,25

83

92

76,7

88

72,7

84

66,5

80

62,5

76

56,5

70

48,2

64

34

52

21

40

24

40

140

138,75

141,25

93

102

86,7

98

82,7

94

76,5

90

72,5

86

66,5

80

58,2

74

44

62

29,7

50

24

40

150

148,75

151,25

103

112

96,7

108

92,7

104

86,5

100

82,5

96

76,5

90

68,2

84

54

72

39,7

60

25,5

48

160

158,75

161,25

107

116

100,7

112

96,7

108

90,5

104

86,5

100

80,5

94

72,2

88

58

76

43,7

64

29,5

52

170

168,75

171,25

117

126

110,7

122

106,7

118

100,5

114

96,5

110

90,5

104

82,2

98

68

86

53,7

74

39,5

62

180

178,75

181,25

127

136

120,7

132

116,7

128

110,5

124

106,5

120

100,5

114

92,2

108

78

96

63,7

84

49,5

72

190

188,55

191,45

137

146

130,7

142

126,7

138

120,5

134

116,5

130

110,5

124

102,2

118

88

106

73,7

94

59,5

82

200

198,55

201,45

147

156

140,7

152

136,7

148

130,5

144

126,5

140

120,5

134

112,2

128

98

116

83,7

104

69,5

92

220

218,55

221,45

167

176

160,7

172

156,7

168

150,5

164

146,5

160

140,5

154

132,2

148

118

136

103,7

124

89,5

112

240

238,55

241,45

187

196

180,7

192

176,7

188

170,5

184

166,5

180

160,5

174

152,2

168

138

156

123,7

144

109,5

132

260

258,4

261,6

207

216

200,7

212

196,7

208

190,5

204

186,5

200

180,5

194

172,2

188

158

176

143,7

164

129,5

152

280

278,4

281,6

227

236

220,7

232

216,7

228

210,5

224

206,5

220

200,5

214

192,2

208

178

196

163,7

184

149,5

172

300

298,4

301,6

247

256

240,7

252

236,7

248

230,5

244

226,5

240

220,5

234

212,2

228

198

216

183,7

204

169,5

192

1) Размеры, заключенные в скобки, применяют при соответствующем обосновании.

2) P - шаг резьбы.

3) Допускается увеличение диаметра стержня болта до 0,25 мм сверх номинального на длине до 20 мм от опорной поверхности головки болта.

4) Высота головки болта принята из условия обеспечения затяжки болта за головку.

5) Размер для болтов конструктивного исполнения тела болта 2 указан на рисунке А.1 приложения А.

6) Размер указан на рисунке А.2 приложения А.

7) Справочный размер.

8) Концы болтов - по ГОСТ 12414.

9) Сбег резьбы - по ГОСТ 27148.

10) Болты размерами, приведенными выше ломаной линии, изготовляют только в исполнении 1.

Примечание - Для болтов с покрытием вышеуказанные размеры действительны до нанесения покрытия.


Болты могут быть изготовлены без покрытий или с покрытиями по ГОСТ Р 9.316 и ГОСТ 9.306. Предельная рекомендуемая толщина покрытий приведена в таблице 2.

Таблица 2 - Предельная толщина покрытия

Диаметр резьбы, мм

Толщина покрытия, мкм, не более

Диаметр резьбы, мм

Толщина покрытия, мкм, не более

М16

25

(М27)

40

(М18)

30

М30

50

М20

М36

(М22)

М42

М24

40

М48

Теоретическая масса болтов приведена в приложении Б.4 Технические требования

4 Технические требования

Таблица 3 - Технические требования

Материал

Сталь1)

Резьба

Поле допуска

6g

Национальный стандарт

ГОСТ 1759.1, ГОСТ 24705, ГОСТ 16093

Механические свойства

Класс прочности 2)

6.8

8.8

9.8

10.9

12.9

Национальный стандарт

ГОСТ Р 52643, ГОСТ Р 52627

Допуски

Класс точности

В

Национальный стандарт

ГОСТ 1759.1

Качество поверхности

Национальный стандарт

ГОСТ 1759.2

Покрытие

Нормальное

Черная оксидная пленка 3)

Произвольное

Цинковое термодиффузионное по ГОСТ Р 9.316

Металлическое или неметаллическое неорганическое по ГОСТ 9.306

Приемка

ГОСТ Р 52643

Соответствующие гайки

ГОСТ Р 52645

Соответствующие шайбы

ГОСТ Р 52646

1) Рекомендуемые марки стали приведены в ГОСТ Р 52643.

2) Рекомендуемые классы прочности для болтов, имеющих различный диаметр резьбы и изготовленных из стали различных марок, приведены в ГОСТ Р 52643.

3) Черная оксидная пленка с тонким остаточным масляным покрытием означает нормальное качество поверхности, получаемое в результате термообработки.

5 Обеспечение затяжки болтов на заданное усилие

Для обеспечения затяжки болтового соединения на заданное усилие изготовитель должен гарантировать стабильный уровень качества поверхности резьбы, который характеризуется коэффициентом закручивания, зависящим от согласованного с потребителем вида покрытия и смазки, нанесенных на резьбу болта и/или гайки.

Болты считают годными к применению, если диапазон значений коэффициента закручивания резьбового соединения - болта и гайки составляет:

- для крепежных изделий с нормальным покрытием и смазкой в соответствии с ГОСТ Р 52643: 0,14-0,20;

- для крепежных изделий с произвольным покрытием: 0,11-0,20.

Порядок и методика проведения испытаний по определению коэффициента закручивания изложены в ГОСТ Р 52643.

6 Обозначение

Обозначение болтов выполняют в соответствии с ГОСТ 1759.0.

За наименованием изделия указывают варианты конструктивного исполнения тела и головки болта, типоразмер, класс прочности, климатическое исполнение, вид и толщину покрытия, обозначение настоящего стандарта. В условном обозначении болтов не указывают:

- вариант конструктивного исполнения тела болта 1;

- вариант конструктивного исполнения головки болта 1;

- климатическое исполнение У;

- отсутствие покрытия.

Примеры

Болт с шестигранной головкой с увеличенным размером под ключ с диаметром резьбы d = 24 мм, длиной I = 100 мм,  конструктивного исполнения тела болта 1, конструктивного исполнения головки 1, класса прочности 10.9, климатического исполнения ХЛ:

Болт М24 × 10010.9ХЛ ГОСТ Р 52644-2006

Болт с шестигранной головкой с увеличенным размером под ключ с диаметром резьбы d- 30 мм, длиной I = 100 мм, конструктивного исполнения тела болта 1, конструктивного исполнения головки 3, класса прочности 10.9, климатического исполнения У, с термодиффузионным цинковым покрытием (ТД) по ГОСТ Р 9.316 толщиной 10 мкм:

Болт 1.3 МЗО × 10010.9 ТД10 ГОСТ Р 52644-2006

Болт с шестигранной головкой с увеличенным размером под ключ с диаметром резьбы d = 22 мм, длиной 1-75 мм, конструктивного исполнения тела болта 2, конструктивного исполнения головки 1, класса прочности 10.9, климатического исполнения У, с химическим фосфатным покрытием по ГОСТ 9.306 толщиной 10-15 мкм:

Болт 2.1 № 122 × 7510.9 хим. фос 10-15 ГОСТ Р 52644-2006

7 Маркировка

Маркировку высокопрочных конструкционных болтов выполняют выпуклой или вдавленной на верхней поверхности головки болта. Маркировка включает в себя:

- обозначение класса прочности;

- букву S для обозначения высокопрочного болта с шестигранной головкой с увеличенным размером под ключ;

- идентификационную маркировку изготовителя.

В маркировке дополнительно должны быть указаны:

- условный номер плавки;

- буквы ХЛ для болтов климатического исполнения ХЛ.

При специальном обосновании допускается:

- указывать взамен класса прочности группу материала в виде значения наименьшего временного сопротивления в ньютонах на квадратный миллиметр, соответствующего данному классу прочности, деленного на 9,81;

- не указывать условный номер плавки;

- не указывать букву S для обозначения высокопрочного болта с шестигранной головкой с увеличенным размером под ключ.

Приложение А
(обязательное)

Д
ополнительные варианты конструктивного исполнения тела и головки болта

В настоящем приложении приведена информация о вариантах конструктивного исполнения тела и головки болтов, которые по согласованию с потребителем могут быть использованы в качестве альтернативы основному исполнению.

d2dср - средний диаметр резьбы

Предельные отклонения с d2 - по ГОСТ 19256.

Радиус сопряжения резьбы и подголовка с гладким стержнем - (d - d2)/2.

Рисунок А. 1 - Конструктивное исполнение тела болта 2

Исполнение 2

Исполнение 3

Исполнение 4



dw ≥ 0,95S

d0d + 2r

d1 = (0,95…1,05)S

K' = 0,65K

Рисунок А.2 - Конструктивное исполнение головки болта

Приложение Б
(справочное)
Теоретическая масса болтов
(без защитного покрытия)

Таблица Б.1 - Конструктивное исполнение тела болта - 1, головки - 1

Длина болта l, мм

Теоретическая масса 1000 шт. болтов, кг, при номинальном диаметре резьбы d, мм

16

(18)

20

(22)

24

(27)

30

36

42

48

40

111

-

-

-

-

-

-

-

-

-

45

118

151

-

-

-

-

-

-

-

-

50

126

161

198

-

-

-

-

-

-

-

55

134

171

211

267

-

-

-

-

-

-

60

141

180

223

282

367

-

-

-

-

-

65

149

190

235

297

386

-

-

-

-

-

70

157

200

247

312

404

538

-

-

-

-

75

164

210

259

326

421

560

621

-

-

-

80

172

219

271

341

438

582

648

-

-

-

85

180

229

283

355

456

604

676

-

-

-

90

188

239

295

370

473

627

703

1081

-

-

(95)

195

249

307

384

491

649

730

1120

-

-

100

203

258

319

399

508

671

758

1159

-

-

(105)

210

268

331

414

525

693

785

1199

1723

-

110

218

278

343

428

543

715

812

1238

1776

-

(115)

226

288

355

443

560

737

839

1277

1830

-

120

233

297

367

457

578

759

867

1316

1884

2462

(125)

241

307

379

472

595

781

894

1356

1937

2532

130

249

317

391

487

612

803

921

1395

1991

2602

140

264

336

415

516

646

847

976

1474

2098

2743

150

279

356

439

545

682

891

1030

1552

2205

2883

160

293

373

461

572

714

932

1080

1625

2304

3004

170

309

393

485

601

748

976

1135

1703

2412

3145

180

324

412

509

630

783

1020

1189

1782

2519

3285

190

340

432

533

659

818

1064

1244

1860

2626

3425

200

355

451

557

688

853

1108

1299

1939

2733

3566

220

386

490

605

747

922

1196

1408

2096

2948

3846

240

416

529

654

805

992

1285

1517

2253

3162

4127

260

447

568

702

863

1061

1303

1626

2410

3377

4408

280

478

607

750

922

1131

1461

1735

2568

3591

4688

300

509

646

798

980

1200

1549

1844

2725

3806

4969

Примечание - Указанный в таблицах Б.1-Б.6 номинальный диаметр резьбы, заключенный в скобки, применяют при соответствующем обосновании.

Таблица Б.2 - Конструктивное исполнение тела болта - 1, головки - 2

Длина болта l, мм

Теоретическая масса 1000 шт. болтов, кг, при номинальном диаметре резьбы d, мм

16

(18)

20

(22)

24

(27)

30

36

42

48

40

112

-

-

-

-

-

-

-

-

-

45

119

152

-

-

-

-

-

-

-

-

50

127

162

199

-

-

-

-

-

-

-

55

135

172

212

269

-

-

-

-

-

-

60

142

181

224

284

369

-

-

-

-

-

65

150

191

236

299

388

-

-

-

-

-

70

158

201

248

314

406

541

-

-

-

-

75

165

211

260

328

423

563

623







Окончание таблицы Б.2

Длина болта l, мм

Теоретическая масса 1000 шт. болтов, кг, при номинальном диаметре резьбы d, мм

16

(18)

20

(22)

24

(27)

30

36

42

48

80

173

220

272

343

440

585

650

-

-

-

85

181

230

284

357

458

607

678

-

-

-

90

189

240

296

372

475

630

705

1084

-

-

(95)

196

250

308

386

493

652

732

1123

-

-

100

204

259

320

401

510

674

760

1162

-

-

(105)

211

269

332

416

527

696

787

1202

1728

-

110

219

279

344

430

545

718

814

1241

1781

-

(115)

227

289

356

445

562

740

841

1280

1835

-

120

234

298

368

459

580

762

869

1319

1889

2468

(125)

242

308

380

474

597

784

896

1359

1942

2538

130

250

318

392

489

614

806

923

1398

1996

2608

140

265

337

416

518

648

850

978

1477

2103

2749

150

280

357

440

547

684

894

1032

1555

2210

2889

160

294

374

462

574

716

935

1082

1628

2309

ЗОЮ

170

310

394

486

603

750

979

1137

1706

2417

3151

180

325

413

510

632

785

1023

1191

1785

2524

3291

190

341

433

534

661

820

1067

1246

1863

2631

3431

200

356

452

558

690

855

1111

1301

1942

2738

3572

220

387

491

606

749

924

1199

1410

2099

2953

3852

240

417

530

655

807

994

1288

1519

2256

3167

4133

260

448

569

703

865

1063

1306

1628

2413

3382

4414

280

479

608

751

924

1133

1464

1737

2571

3596

4694

300

510

647

799

982

1202

1552

1846

2729

3811

4975

Таблица Б.3 - Конструктивное исполнение тела болта - 1, головки - 3

Длина болта l, мм

Теоретическая масса 1000 шт. болтов, кг, при номинальном диаметре резьбы с/, мм

16

(18)

20

(22)

24

(27)

30

36

42

48

40

116

-

-

-

-

-

-

-

-

-

45

123

157

-

-

-

-

-

-

-

-

50

131

167

204

-

-

-

-

-

-

-

55

139

177

217

275

-

-

-

-

-

-

60

146

186

229

290

377

-

-

-

-

-

65

154

196

241

305

396

-

-

-

-

-

70

162

206

253

320

414

551

-

-

-

-

75

169

216

265

334

431

573

633

-

-

-

80

177

225

277

349

448

595

660

-

-

-

85

185

235

289

363

466

617

688

-

-

-

90

193

245

301

378

483

640

715

1098

-

-

(95)

200

255

313

392

501

662

742

1137

-

-

100

208

264

325

407

518

684

770

1176

-

-

(105)

215

274

337

422

535

706

797

1216

1747

-

110

223

284

349

436

553

728

824

1255

1800

-

(115)

231

294

361

451

570

750

851

1294

1854

-

120

238

303

373

465

588

772

879

1333

1908

2495

(125)

246

313

385

480

605

794

906

1373

1961

2565

130

254

323

397

495

622

816

933

1412

2015

2635

140

269

342

421

524

656

860

988

1491

2122

2776

150

284

362

445

553

692

904

1042

1569

2229

2916

160

298

379

467

580

724

945

1092

1642

2328

3037

170

314

399

491

609

758

989

1147

1720

2436

3178

180

329

418

515

638

793

1033

1201

1799

2543

3318

190

345

438

539

667

828

1077

1256

1877

2650

3458

200

360

457

563

696

863

1121

1311

1956

2757

3599

220

391

496

611

755

932

1209

1420

2113

2972

3879

240

421

535

660

813

1002

1298

1529

2270

3186

4160

260

452

574

708

871

1071

1316

1638

2427

3401

4441

280

483

613

756

930

1141

1474

1747

2585

3615

4721

300

514

652

804

988

1210

1562

1856

2742

3830

5002

Таблица Б.4 - Конструктивное исполнение тела болта - 2, головки - 1

Длина болта l, мм

Теоретическая масса 1000 шт. болтов, кг, при номинальном диаметре резьбы d, мм

16

(18)

20

(22)

24

(27)

30

36

42

48

40

-

-

-

-

-

-

-

-

-

-

45

-

-

-

-

-

-

-

-

-

-

50

-

-

-

-

-

-

-

-

-

-

55

133

-

-

-

-

-

-

-

-

-

60

139

178

-

-

-

-

-

-

-

-

65

147

188

233

-

-

-

-

-

-

-

70

154

197

244

310

-

-

-

-

-

-

75

160

206

255

323

-

-

-

-

-

-

80

168

214

266

337

434

-

-

-

-

-

85

175

223

277

350

451

-

-

-

-

-

90

183

232

288

364

466

622

-

-

-

-

(95)

189

241

300

377

483

642

-

-

-

-

100

196

250

311

391

499

663

750

-

-

-

(105)

203

259

322

405

514

683

775

-

-

-

110

210

268

333

418

531

704

800

1225

-

-

(115)

218

277

344

432

546

724

825

1259

1827

-

120

224

285

355

444

563

745

851

1293

1876

2468

(125)

231

294

366

458

579

765

876

1328

1924

2533

130

239

303

377

472

594

785

901

1362

1973

2598

140

252

321

399

499

626

826

952

1431

2070

2730

150

266

339

421

526

659

867

1002

1499

2167

2861

160

280

355

442

552

690

907

1050

1568

2262

2978

170

294

374

464

579

721

948

1101

1636

2360

3110

180

308

391

486

606

753

989

1151

1705

2457

3240

190

323

409

508

633

785

1030

1202

1773

2554

3371

200

337

426

530

660

818

1070

1253

1842

2651

3503

220

365

462

575

715

881

1152

1354

1979

2846

3764

240

393

498

620

768

946

1235

1455

2116

3040

4027

260

421

533

664

822

1009

1247

1556

2253

3235

4289

280

450

569

708

877

1073

1398

1657

2391

3429

4551

300

479

604

752

931

1137

1480

1758

2528

3624

4813

Таблица Б.5 - Конструктивное исполнение тела болта - 2, головки - 2

Длина болта l, мм

Теоретическая масса 1000 шт. болтов, кг, при номинальном диаметре резьбы d, мм

16

(18)

20

(22)

24

(27)

30

36

42

48

40

-

-

-

-

-

-

-

-

-

-

45

-

-

-

-

-

-

-

-

-

-

50

-

-

-

-

-

-

-

-

-

-

55

134

-

-

-

-

-

-

-

-

-

60

140

180

-

-

-

-

-

-

-

-

65

148

189

234

-

-

-

-

-

-

-

70

155

198

245

312

-

-

-

-

-

-

75

161

207

257

325

-

-

-

-

-

-

80

169

215

268

338

436

-

-

-

-

-

85

176

224

279

351

453

-

-

-

-

-

90

183

233

290

365

468

625

-

-

-

-

(95)

190

242

301

378

485

645

-

-

-

-

100

197

251

312

392

501

665

753

-

-

-

(105)

204

260

323

406

516

686

778

-

-

-

110

211

269

334

419

533

706

803

1228

-

-

(115)

218

278

345

433

548

727

827

1262

1831

-

120

225

286

356

446

565

747

853

1296

1880

2474

(125)

232

295

367

460

581

768

878

1331

1928

2539

130

240

304

378

474

596

788

903

1365

1977

2604

140

253

322

400

501

628

829

954

1434

2074

2736

150

267

340

422

528

661

870

1004

1502

2171

2867

160

281

356

443

554

692

910

1053

1571

2266

2984

Окончание таблицы Б.5

Длина болта l, мм

Теоретическая масса 1000 шт. болтов, кг, при номинальном диаметре резьбы d, мм

16

(18)

20

(22)

24

(27)

30

36

42

48

170

295

375

465

581

723

950

1104

1639

2364

3116

180

309

392

487

608

755

991

1154

1708

2461

3247

190

324

410

510

634

787

1032

1205

1776

2558

3377

200

338

427

532

661

820

1073

1256

1845

2655

3509

220

366

463

576

716

883

1155

1356

1982

2850

3770

240

394

499

621

770

948

1238

1457

2119

3044

4033

260

422

534

665

824

1011

1249

1558

2256

3239

4295

280

451

570

709

878

1075

1401

1659

2394

3433

4557

300

479

605

753

932

1139

1483

1760

2531

3628

4819

Таблица Б.6 - Конструктивное исполнение тела болта - 2, головки - 3

Длина болта l, мм

Теоретическая масса 1000 шт. болтов, кг, при номинальном диаметре резьбы с/, мм

16

(18)

20

(22)

24

(27)

30

36

42

48

40

-

-

-

-

-

-

-

-

-

-

45

-

-

-

-

-

-

-

-

-

-

50

-

-

-

-

-

-

-

-

-

-

55

137

-

-

-

-

-

-

-

-

-

60

144

184

-

-

-

-

-

-

-

-

65

151

193

239

-

-

-

-

-

-

-

70

159

202

250

318

-

-

-

-

-

-

75

165

211

261

331

-

-

-

-

-

-

80

172

220

272

345

445

-

-

-

-

-

85

180

229

283

358

461

-

-

-

-

-

90

187

238

294

372

477

635

-

-

-

-

(95)

193

247

305

384

493

656

-

-

-

-

100

201

255

316

398

509

676

762

-

-

-

(105)

207

264

327

412

525

697

787

-

-

-

110

215

273

338

425

541

717

812

1242

-

-

(115)

222

283

350

439

557

737

837

1276

1851

-

120

228

291

361

452

573

758

863

1310

1900

2501

(125)

236

300

372

466

589

778

888

1345

1948

2566

130

243

309

383

480

605

799

913

1379

1997

2631

140

257

326

405

507

636

840

964

1448

2094

2763

150

271

345

427

534

669

880

1014

1516

2191

2894

160

284

361

448

560

700

920

1062

1585

2286

3011

170

299

379

470

587

731

961

1113

1653

2384

3143

180

313

396

492

614

764

1002

1163

1722

2481

3273

190

328

415

514

641

796

1043

1214

1790

2578

3404

200

341

432

536

667

828

1084

1265

1859

2675

3536

220

370

468

580

722

891

1165

1366

1996

2870

3797

240

397

503

626

776

956

1248

1467

2133

3064

4060

260

426

539

670

830

1019

1260

1568

2270

3259

4322

280

454

574

714

884

1084

1412

1669

2408

3453

4584

300

483

610

758

938

1147

1493

1770

2545

3648

4846

Приложение В
(справочное)
Разделы ИСО 7411:1984, которые применены в настоящем стандарте с модификацией их содержания для учета особенностей национальной стандартизации

1 Объем и сфера применения

Данный международный стандарт содержит требования к высокопрочным болтам с шестигранной головкой с увеличенным размером под ключ классов прочности 8.8 и 10.9 с метрической резьбой размерами от М12 до М36 включительно, с длиной в соответствии с ИСО 888.

Если в особых случаях необходимы другие требования, чем приведенные в данном международном стандарте, их рекомендуется принимать по другим международным стандартам, например ИСО 261, ИСО 898 и ИСО 965.

Болты, соответствующие данному международному стандарту, в сочетании с гайкой по ИСО 4775 разработаны для резьбового соединения с высокой надежностью от разрушения вследствие среза резьбы при превышении усилий затягивания гайки. Это относится к болтам всех классов прочности и классов точности, за исключением болтов 8.8S U и 10.9S U (см. раздел 7), что может быть принято соглашением между потребителем и изготовителем. Болты 8.8S U и 10.9S U следует использовать с оцинкованными гайками с полем допуска 6Н по ИСО 4775. При этом резьбовые соединения этих крепежных изделий могут разрушаться в результате среза резьбы при превышении усилия затягиваний гайки.

Примечание - Необходимо обратить внимание на важность обеспечения того, чтобы гайки были использованы правильно, если требуется получить удовлетворительные результаты. Для дачи рекомендаций о правильном выборе необходимо привести ссылку на соответствующий код болтового соединения.

2 Нормативные ссылки

ИСО 261 Резьба метрическая ИСО общего назначения. Основные размеры

ИСО 888 Болты, винты и шпильки. Номинальные длины и длины резьбы ИСО для болтов общего назначе­ния

ИСО 898 Механические свойства крепежных изделий из углеродистой и легированной стали ИСО 965 Резьба метрическая ИСО общего назначения. Отклонения для конструкционных размеров ИСО 1461 Металлические покрытия. Электролитические защитные покрытия на изделиях из черных метал­лов, нанесенные погружением в электролит. Требования

ИСО 3269 Крепежные изделия. Приемочный контроль

ИСО 4753 Крепежные изделия. Концы деталей с наружной метрической резьбой ИСО ИСО 4759-1 Допуски для крепежных изделий. Часть 1. Болты, винты и гайки с диаметрами резьбы от 1,6 до 150 мм и классов точности А, В, и С

ИСО 4775 Гайки шестигранные высокопрочные с увеличенным размером под ключ для конструкций. Класс точности В. Классы прочности 8 и 10


3 Размеры

Таблица 1 - Общие размеры1)

Размеры в миллиметрах

Размер резьбы

d

M122)

М16

М20

(М22)3)

М24

(М27)3)

М30

М36

P4)

1,75

2

2.5

2,5

3

3

3,5

4

Ьсправ

-5)

30

38

46

50

54

60

66

78

-6)

-

44

52

56

60

66

72

84

-7)

-

-

65

69

73

79

85

97

С

He более

0,8

0,8

0,8

0,8

0,8

0,8

0.8

0,8

He менее

0,4

0,4

0.4

0,4

0,4

0,4

0,4

0,4

da

He более

14,7

18,7

23,24

25,24

27,64

31,24

34,24

41,00

ds

He менее

12,70

16,70

20,84

22,84

24.84

27.84

30,84

37,00

He менее

11.30

15,30

19.16

21,16

23.16

26.16

29,16

35,00

dw

He более

-8)

_8)

_8)

_8)

_8)

_8)

_8)

_8)

He менее

19,2

24,9

31,4

33,3

38,0

42,8

46,5

55,9

e

He более

22,78

29,56

37.29

39,55

45,20

50,85

55.37

66,44

k

Номинальный

7,5

10

12.5

14

15

17

18.7

22,5

He более

7,95

10.75

13.40

14,90

15,90

17.90

19.75

23,55

He менее

7,05

9,25

11.60

13,10

14,10

16.10

17.65

21,45

К'

He менее

4,9

6,5

8.1

9,2

9.9

11.3

12,4

15,0

r

He менее

0,6

0,6

0.8

0,8

1,0

1,2

1,2

1,5

s

He более

21

27

34

36

41

46

50

60

He менее

20,16

26,16

33

35

40

45

49

58,8

l

ls и lg9), 10)

Номи-
нальный

He менее

He более

ls,

не менее

lg,

не
более

ls,

не менее

lg,

не более

ls,

не менее

lg,

не более

ls,

не менее

lg,

не более

ls,

не менее

lg,

не более

ls,

не менее

lg,

не более

ls,

не менее

lg,

не более

ls,

не менее

lg,

не более

30

28,95

31,05

































35

33,75

36,25

6

11,25





























40

38,75

41,25

6

11,25

8

14

























45

43,75

46,25

7,1

15

8

14

10

17,5





















50

48,75

51,25

12,1

20

8

14

10

17,5

11

18,5

















55

53,5

56,5

17,1

25

8

17

10

17,5

11

18,5

12

21











i


Окончание таблицы 1

Размеры в миллиметрах

Размеры резьбы d

М122)

М16

М20

(М22)3>

М24

(М27)3)

М30

М36

l

ls и lg

Номи-
нальный

ls, не менее

lq, не более

ls, не менее

lg, не более

ls, не менее

lg, не более

ls, не менее

lg,
не более

ls, не менее

lg, не более

ls, не менее

lg, не более

ls, не менее

lg, не более

ls, не менее

lg, не более

ls, не менее

lg, не более

60

58,5

61,5

22,1

30

13

22

10

17,5

11

18,5

12

21

13,5

22,5









65

63.5

66,5

27,1

35

18

27

10

17,5

11

18,5

12

21

13,5

22,5









70

68,5

71,5

32,1

40

23

32

12,7

24

11

18,5

12

21

13,5

22,5

15

25.5





75

73,5

76.5

37,1

45

28

37

17,7

29

13,7

25

12

21

13,5

22,5

15

25.5





80

78,5

81,5

42,1

50

33

42

22.7

34

18,7

30

12.5

26

13,5

22,5

15

25.5





85

83,25

86,75

47,1

55

38

47

27,7

39

23,7

35

17,5

31

13,5

22,5

15

25,5

18

30

90

88,25

91,75

52,1

60

43

52

32,7

44

28,7

40

22,5

36

16,5

30|

15

25,5

18

30

95

93,25

96.75

57,1

65

48

57

37,7

49

33,7

45

27,5

41

21,5

35

15

25,5

18

30

100

98,25

101,75

62,1

70

53

62

42,7

54

38,7

50

32,5

46

26,5

40

18,2

34

18

30

110

108.25

111.75





63

72

52,7

64

48,7

60

42,5

56

36,5

50

28.2

44

18

30

120

118,25

121,75





73

82

62,7

74

58,7

70

52,5

66

46,5

60

38,2

54

24

42

130

128

132





77

86

66,7

78

62,7

74

56,5

70

50,5

64

42,2

58

28

46

140

138

142





87

96

76,7

88

72,7

84

66,5

80

60,5

74

52,2

68

38

56

150

148

152





97

106

86,7

98

82.7

94

76,5

90

70,5

84

62,2

78

48

66

160

156

164

















86,5

100

80,5

94

72,2

83

58

76

170

166

174

















96,5

110

90,5

104

82,2

98

68

86

180

176

184

















106,5

120

100,5

114

92,2

108

78

96

190

186

194

















116.5

130

110.5

124

102.2

118

88

106

200

196

204

















126,5

140

120,5

134

112,2

128

98

116

1) Для оцинкованных горячим способом болтов вышеуказанные размеры действительны до оцинковки.

2) Не является предпочтительным по техническим причинам.

3) Обозначает второй ряд выбираемых диаметров.

4) Р- шаг резьбы.

5) Для длин lном < 100 мм.

6) Для длин 100 мм < lном < 200 мм.

7) Для длин lном < 200 мм.

8) dw max = Sдейств.

9) lg max = lном - bсправ., ls min = lg max -3P

10) Когда ., ls min меньше 0,5d при расчете по формуле9), то его значения должны быть 0,5d. Болты с резьбой укороченной длины показаны над пунктирной линией. Над этой линией lg max = ls min + 3P.

Примечание - Широко используемые длины показаны между полужирными линиями.


4 Технические требования и ссылочные стандарты

Таблица 2 - Технические требования и ссылочные стандарты

Материал

Сталь

Резьба

Поле допуска

6g1)

Международный стандарт

ИСО 261, ИСО 965



Механические характеристики

Класс прочности

8.8

10.9

Международный стандарт

ИСО 898-1

Качество поверхности

Нормальное

Черная оксидная пленка2)

Произвольное3)

Цинковое электролитическое покрытие4)

Цинковое электролитическое покрытие5)

Кадмиевое электролитическое покрытие4)

Кадмиевое электролитическое покрытие5)

Цинковое горячее покрытие

Цинковое горячее покрытие6)

Допуски

Класс точности

С, за исключением: с, dw min (0,95 smjn) и r.

Допуски для длин свыше 180 мм: ± 4,0 мм

Международный стандарт

ИСО 4759-1

Приемочный контроль

Процедуру приемки см. в ИСО 3269

Соответствующие гайки

ИСО 4775

Соответствующие шайбы с прямым отверстием

ИСО 7415

Соответствующие шайбы со скошенным отверстием

ИСО 7416

1) Заданное поле допуска действительно до нанесения покрытия гальваническим или горячим способом. По соглашению между потребителем и изготовителем также могут быть поставлены болты, оцинкованные горячим способом, имеющие параметры резьбы, контроль которых осуществляют после нанесения покрытия с помощью гониометра на основе базового размера резьбы. Размер резьбы уменьшен до нанесения резьбы по классу допуска 6az для последующего нанесения цинкового покрытия погружением в расплав. Эти болты обозначают и маркируют как 8.8S или 10.9S U (см. также разделы 6 и 7 ИСО 7412:1984). Класс допуска 6az находится в стадии подготовки, однако временно размеры резьбы винтов приведены в приложении А. (См. приложение Г настоящего стандарта. - Прим. перев.)

2) Черная оксидная пленка с легким масляным покрытием означает нормальное качество поверхности, получаемое в результате изготовления.

3) Нанесение других покрытий может быть согласовано между потребителем и изготовителем при условии, что эти покрытия не ухудшают механических характеристик.

4) Предмет будущего международного стандарта.

5) Могут потребоваться меры предосторожности во избежание водородного охрупчивания. Необходимо привести ссылку на будущий международный стандарт, относящийся к гальваническим покрытиям резьбовых деталей.

6) Могут потребоваться меры предосторожности во избежание водородного охрупчивания.

5 Смазочное покрытие для крепежных изделий с цинковым покрытием

При наличии на крепежных изделиях покрытий, нанесенных гальваническим или горячим способом, изгото­витель должен нанести на болты или гайки смазку для предотвращения заедания в резьбовом соединении. Инфор­мация о правилах испытания эффективности смазки приведена в приложении В. (См. приложение Г настоящего стандарта. - Прим. перев.)

6 Обозначение

Пример обозначения высокопрочного конструкционного болта с большой шестигранной головкой и длиной резьбы в соответствии с ИСО 888 для диаметра резьбы d = M16, номинальной длиной l = 80 мм и класса прочности 8.8:

Болт с шестигранной головкой ISO 7412 - М16 х 80 - 8.8

Примечания

1 При наличии на поверхности болта покрытия его обозначение должно быть включено в обозначение болта.

2 Для болтов с резьбой уменьшенного размера к обозначению добавляют букву U (см. раздел 7).

7 Маркировка

Маркировку высокопрочных конструкционных болтов выполняют следующим образом:

а) символы обозначения:

1) маркировка класса прочности в соответствии с ИСО 898-1;

2) буква S для обозначения высокопрочного болта с шестигранной головкой с увеличенным размером под ключ для металлических конструкций;

3) буква U для обозначения случаев, когда по соглашению между изготовителем и потребителем болты были изготовлены с уменьшенной перед нанесением покрытия резьбой:

Примеры                    8.8S или 10.9S U, или

8.8S U или 10.9S U;

б) идентификационная маркировка изготовителя.

Допускается маркировку выполнять выпуклой либо вдавленной на верхней поверхности головки болта.

Пример маркировки болта

Приложение Г
(справочное)
Текст приложений А и В международного стандарта ИСО 7411:1984, не включенных в настоящий стандарт в связи с нецелесообразностью их применения в национальной стандартизации

Приложение А
Отклонения для наружной резьбы класса допуска 6
az

В настоящем приложении приведена информация о предельных размерах винтовых резьб с классом допуска на резьбу 6az для болтов с цинковым покрытием, полученным путем погружения в расплав. Предельные размеры, приведенные в таблице 3, действительны до нанесения гальванического покрытия погружением. После нанесения покрытия резьба болтов должна пройти приемку с помощью гониометра по базовому размеру, т. е. отклонению h.

Отклонение az в микрометрах определено по формуле: esaz= - (300 + 20Р).

Таблица 3 - Предельные размеры винтовой резьбы для класса допуска 6az

Размеры в миллиметрах

Размер резьбы d

Длина, занимаемая резьбой

Наибольший диаметр

Средний диаметр

Наименьший диаметр

Радиус впадины профиля

Не менее

Не более

Не более

Не менее

Не более

Не менее

Не более1)

Не менее

М12

6

18

11,665

11,400

10,528

10,378

9,771

0,175

М16

8

24

15,660

15,380

14,361

14,201

13,495

0,200

М20

10

30

19,650

19,315

18,026

17,856

16,944

0,250

(М22)

10

30

21,650

21,315

20,026

19,856

18,944

0,250

М24

12

36

23,640

23,265

21,691

21,491

20,392

0,300

(М27)

12

36

26,640

26,265

24,691

24,491

23,392

0,300

М30

15

45

29,630

29,205

27,357

27,145

25,841

0,350

М36

18

53

35,620

35,145

33,022

32,798

31,290

0,400

1) Относится к воображаемому соосному цилиндру, проходящему через точки, где перестает действовать требование прямолинейности боковых поверхностей.

Приложение В
Испытание для предотвращения заедания для крепежных изделий с электролитическим или горячим цинковым покрытием

Метод испытания эффективности смазочного покрытия для крепежных деталей с покрытием, нанесенным гальваническим или горячим способом, заключается в следующем:

a) Испытание следует проводить на болтах и гайках, подготовленных изготовителем в соответствии с условиями поставки, а также имеющих смазочное покрытие согласно требованиям раздела 5. Нанесение дополнительного покрытия не допускается. В случаях, когда оба вышеупомянутых критерия не могут быть выполнены, порядок проведения испытания определяется соглашением между изготовителем и потребителем. Тем не менее, смазочное покрытие должно быть нанесено. Если испытание проводит потребитель, то испытание должно быть проведено немедленно после получения болтов и гаек от изготовителя.

b) Болт с гайкой и шайбой, выбранные для испытания, должны быть помещены в стальное соединение (при этом шайба должна находиться непосредственно под гайкой) такой общей толщины, чтобы между несущей поверхностью головки болта и гайкой располагались бы не менее шести полных витков резьбы. Диаметр отверстий болтового соединения должен превосходить диаметр резьбы болта на 1-2 мм.

c) Гайка первоначально должна быть затянута не менее чем на 10 % заданной нормативной нагрузки на болт. При первоначальном затягивании необходимо отметить положение болта и гайки для того, чтобы обозначить начальную точку измеряемого вращательного движения. В ходе вращения гайки вращение болта должно быть исключено, а окончательное напряжение должно быть достигнуто без остановки движения гайки. Гайка должна вращаться в соответствии с требованиями таблицы 4 из исходной точки затягивания без разрушения болта либо сдирания верхнего слоя болта, либо срыва резьбы.

Данное испытание может быть заменено на альтернативное по соглашению между изготовителем и потребителем

Таблица 4 - Требования к вращению гайки

Длина болта (номинальная)

Вращение гайки (минимальное)

l < 2d

180°

2d < l ≤ 3d

240°

3d < l ≤ 4d

300°

4d < l ≤ 8d

360°

l > 8d

420°

Приложение Д
(справочное)
Сведения о соответствии ссылочных международных стандартов национальным стандартам Российской Федерации, использованным в настоящем стандарте в качестве нормативных ссылок

Таблица Д.1

Обозначение ссылочного национального стандарта Российской Федерации

Обозначение и наименование ссылочного международного стандарта и условное обозначение степени его соответствия ссылочному национальному стандарту

ГОСТ Р 9.316-2006

ИСО 10683:2000 Детали крепежные. Неэлектролитические цинковые покрытия (NEQ)

ГОСТ Р 52627-2006
(ИСО 898-1:1999)

ИСО 898-1:1999 Механические свойства крепежных изделий из углеродистой и легированной стали. Часть 1. Болты, винты и шпильки (MOD)

ГОСТ Р 52643-2006

ИСО 4775:1984 Гайки шестигранные для высокопрочных конструкционных болтовых соединений с широкими гранями. Класс точности В. Классы прочности 8 и 10 (NEQ)

ИСО 7411:1984 Болты с шестигранной головкой для высокопрочных конструкционных болтовых соединений с широкими гранями (длины резьб в соответствии с ИСО 888). Класс точности С. Классы прочности 8.8 и 10.9 (NEQ)

ИСО 7415:1984 Шайбы плоские для высокопрочных строительных болтов закаленные и отпущенные (NEQ)

ИСО 3269:2000 Изделия крепежные. Приемочный контроль (NEQ)

ГОСТ Р 52645-2006
(ИСО 4775:1984)

ИСО 4775:1984 Гайки шестигранные для высокопрочных конструкционных болтовых соединений с широкими гранями. Класс точности В. Классы прочности 8 и 10 (MOD)

ГОСТ Р 52646-2006
(ИСО 7415:1984)

ИСО 7415:1984 Шайбы плоские для высокопрочных строительных бол­тов закаленные и отпущенные (MOD)

ГОСТ 9.306-85

ИСО 9717:1990 Покрытия конверсионные фосфатные по металлу. Мето­ды определения характеристик (NEQ)

ГОСТ 1759.0-87

ИСО 8992:2005 Изделия крепежные. Общие требования для болтов, винтов, шпилек, гаек (NEQ)

ГОСТ 1759.1-82

ИСО 4759-1:2000 Допуски крепежных изделий. Часть 1. Болты, винты и гайки с диаметром резьбы от 1,6 до 150 мм и классов точности А, В и С (MOD)

ГОСТ 1759.2-82

ИСО 6157-1:1998 Изделия крепежные. Несплошности поверхности. Часть I. Болты, винты и шпильки общего назначения (MOD)

ГОСТ 12414-94
(ИСО 4753-83)

ИСО 4753:1999 Изделия крепежные. Концы крепежных деталей с наруж­ной метрической резьбой ИСО (NEQ)

ГОСТ 15150-69

МЭК 721-3-4:1994 Классификация внешних условий. Часть 3. Классифи­кация групп внешних параметров и их жесткостей. Стационарное применение в местах, не защищенных от погодных условий (MOD)

ГОСТ 16093-2004
(ИСО 965-1:1998,
ИСО 965-3:1998)

ИСО 965-1:1998 Резьбы метрические ИСО общего назначения. Допуски. Часть 1: Общие положения и основные данные (MOD) ИСО 965-3:1998 Резьбы метрические ИСО общего назначения. Допуски. Часть 3. Предельные отклонения для конструкционных резьб (MOD)

ГОСТ 19256-73

-

ГОСТ 24705-2004
(ИСО 724:1993)

ИСО 724:1993 Резьбы метрические ИСО общего назначения. Основные размеры (MOD)

ГОСТ 27148-86

ИСО 3508:1976 Сбеги резьб, соответствующих ИСО 261 и ИСО 262 для крепежных изделий (NEQ)

ИСО 4755:1983 Изделия крепежные. Резьбовые проточки для наружной метрической резьбы ИСО (NEQ)

Примечание - В настоящей таблице использованы следующие условные обозначения степени соответствия стандартов.

- MOD - модифицированные стандарты;

- NEQ - неэквивалентные стандарты.



Ключевые слова: болты, болты высокопрочные, болты с шестигранной головкой, болты с увеличенным размером под ключ, болты для металлических конструкций, конструкция и размеры, технические требования, обозначения, маркировка




Хотите оперативно узнавать о новых публикациях нормативных документов на портале? Подпишитесь на рассылку новостей!

Все ГОСТы >>    ГОСТы «Металлопрокат, металлоконструкции, метизы, ковка, композитные материалы >>





Смотри также: Каталог «Металлопрокат, металлоконструкции, метизы, ковка, композитные материалы» >>
Фотогалереи (27) >>
Статьи (45) >>
ГОСТы (621) >>
СНиПы (7) >>
ВСН (3) >>
Задать вопрос в форуме >>
Строительные блоги (21) >>
Подписка на рассылки >>
VashDom.Ru: перейти в раздел
  поиск


 Copyright © 1999-2016 ВашДом.Ру - проект маркетинговой группы "Текарт"
 По вопросам связанным с работой портала вы можете связаться с нашей службой поддержки или оставить заявку на рекламу.

Рейтинг@Mail.ru
наверх
