ГОСТ 5091-78. Изделия скобяные вспомогательные для деревянных окон и дверей.

ГОСТ 5091-78

Группа Ж34


ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР


ИЗДЕЛИЯ СКОБЯНЫЕ ВСПОМОГАТЕЛЬНЫЕ

ДЛЯ ДЕРЕВЯННЫХ ОКОН И ДВЕРЕЙ

Типы

Auxillary builders hardware for wooden

windows and doors. Tupes


ОКП 49 8500, 49 8600

Дата введения 1980-01-01

УТВЕРЖДЕН  И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета Совета Министров СССР по делам строительства от 13 марта 1978 г. N 29.

ПЕРЕИЗДАНИЕ  (июль 1987 г.) с Изменениями N 1, 2, утвержденными в мае 1982 г., ноябре 1986 г. (ИУС N 9-82, 4-87).

1.  Настоящий стандарт распространяется на вспомогательные изделия для деревянных окон и дверей, применяемых в массовом строительстве жилых и общественных зданий.

2.  Типы и основные размеры вспомогательных изделий, за исключением угольников, должны соответствовать указанным на черт.1-12 и 14. Типы, типоразмеры и основные размеры угольников должны соответствовать указанным на черт.13 и в табл.2.

Условные  обозначения типов и наименование вспомогательных изделий, рекомендуемая область их применения приведены в табл.1.

Примеры  рекомендуемой установки дверных закрывателей и фиксаторов приведены в приложении к настоящему стандарту.

Таблица 1





Условные обозначения типов


Наименования вспомогательных изделий


Рекомендуемые области применения


Номера чертежей


ЗД1


Закрыватель дверной верхнего расположения


Для наружных и внутренних дверей


1


ЗД3


Закрыватель дверной


Для внутренних дверей


3


ЗД4


Закрыватель дверной верхнего расположения


То же


4


ФК1


Фиксатор


Для окон со спаренными створками


5


ФК2


То же


Для окон со спаренными створками и форточных створок


6


ФК3


"

Для окон с раздельными створками


7


ГД


Глазок дверной


Для входных дверей в квартиры


8


ЦД


Цепочка дверная


То же


9


УД1


Упор дверной


Для дверей


10


УД2


То же


То же


11


УО


Упор оконный


Для окон с раздельными створками


12


УГ


Угольник


Для окон


13


НГ


Нагель


Для крепления шиповых соединений



14

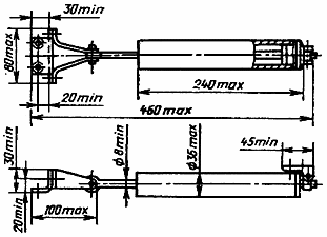

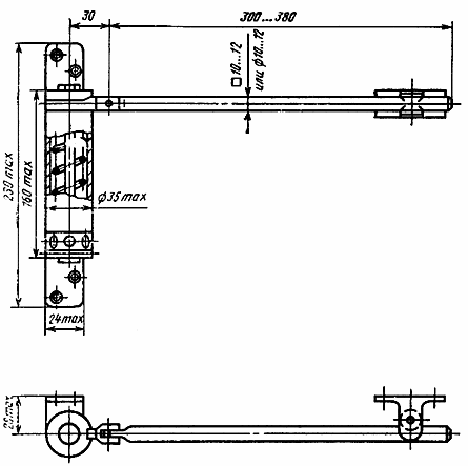

Закрыватель дверной верхнего расположения типа ЗД1

_________________

*  Диапазон регулирования - 40 мм.

Черт.1

Шурупы  1-540 (4 шт.) и 2-525 (2 шт.) по ГОСТ 1145-80 или ГОСТ 1146-80.

Условное  обозначение:

ЗД1 ГОСТ 5091-78

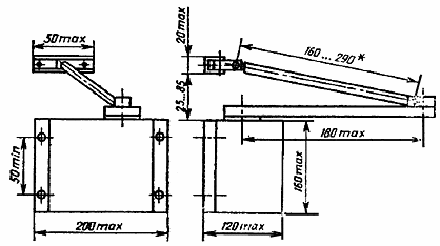

Закрыватель дверной типа ЗД3



Черт.3*

_________________

*  Черт.2 исключен.

Шурупы  1-435 (4 шт.) и 1-325 (2 шт.) по ГОСТ 1145-80 или ГОСТ 1146-80.

Условное  обозначение:

ЗДЗ ГОСТ 5091-78


Закрыватель дверной верхнего расположения типа ЗД4

Вариант исполнения крепления закрывателя

Черт.4

Шурупы  1-435 (6 шт.) по ГОСТ 1145-80 или ГОСТ 1146-80.

Условное  обозначение:

ЗД4 ГОСТ 5091-78

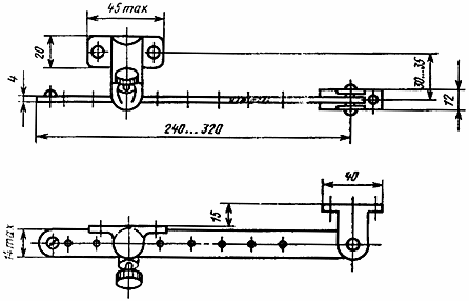

Фиксатор типа ФК1

Черт.5

Примечание.  Допускается фиксируемую планку толщиной 4 мм изготавливать из стального прутка диаметром 8 мм.

Шурупы  1-430 (4 шт.) по ГОСТ 1145-80 или ГОСТ 1146-80.

Условное  обозначение:

ФК1 ГОСТ 5091-78

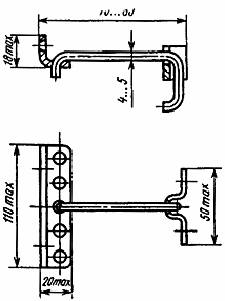

Фиксатор типа ФК3



Черт.7*

_________________

*  Черт.6 исключен.

Шурупы  1-430 (5 шт.) по ГОСТ 1145-80 или ГОСТ 1146-80.

Пример  условного обозначения фиксатора длиной 70 мм:



ФК3-70 ГОСТ 5091-78

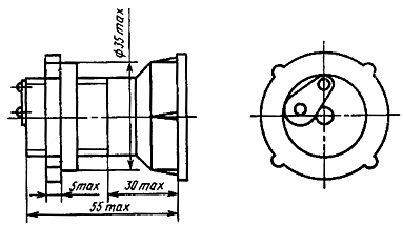

Глазок дверной типа ГД



   Черт.8

Условное  обозначение:

ГД ГОСТ 5091-78

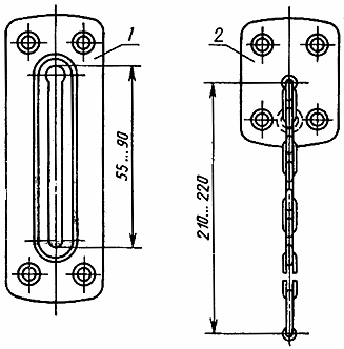

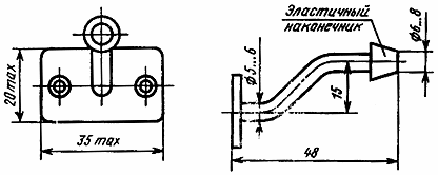

Цепочка дверная типа ЦД

1 - запорная планка; 2 - основание

Черт.9

Примечание:  Допускается крепить основание цепочки тремя шурупами.

Шурупы  1-430 (8 шт.) по ГОСТ 1145-80 или ГОСТ 1146-80.

Условное  обозначение:

ЦД ГОСТ 5091-78

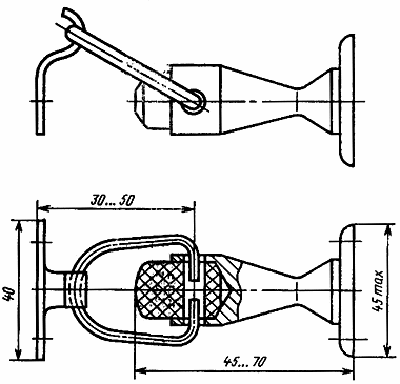

Упор дверной типа УД1

Черт.10

Шурупы  1-325 (4-5 шт.) по ГОСТ 1145-80 или ГОСТ 1146-80.

Условное  обозначение:

УД1 ГОСТ 5091-78


Упор дверной типа УД2







Черт.11

Шурупы  1-540 (1 шт.) по ГОСТ 1145-80 или ГОСТ 1146-80.

Условное  обозначение:

УД2 ГОСТ 5091-78


Упор оконный типа УО



Черт.12


Шурупы  1-325 (2 шт.) по ГОСТ 1145-80 или ГОСТ 1146-80.

Условное  обозначение:

УО ГОСТ 5091-78

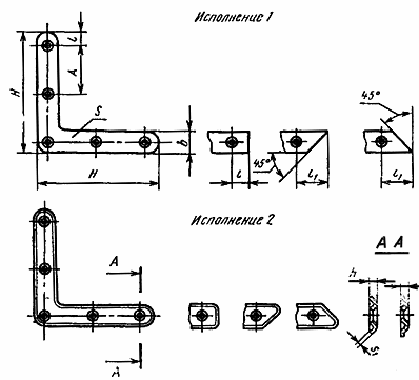

Угольник типа УГ



Черт.13





Таблица 2



Размеры, мм












Типо-

















Шурупы по ГОСТ 1145-80


размеры










Размер


Количество




УГ50


50


12


1,4


0,8


36


8


-

2,2


1-325


3


УГ75


75


14


1,4


1,0


30


8


18


2,5


1-325


5


УГ100


100


16


1,6


1,2


40


12


22


3,0


1-330


5


УГ125


125


18


1,8


1,4


50


16


25


3,5


1-330


5


Примечание.  Угольники типов УГ75, УГ100 и УГ125 допускается изготовлять с четырьмя отверстиями.

Пример  условного обозначения угольника стороной =50 мм, исполнения 1:

УГ50-1 ГОСТ 5091-78

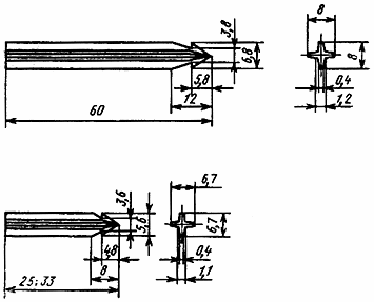

Нагель типа НГ





Черт.14

Пример  условного обозначения нагеля длиной  33 мм:

НГ33 ГОСТ 5091-78


3.  Технические требования, правила приемки, маркировка, упаковка, транспортирование, хранение и гарантийный срок эксплуатации вспомогательных изделий для деревянных окон и дверей должны соответствовать требованиям, предусмотренным ГОСТ 538-78 и настоящим стандартом.

4.  Конструкция дверных закрывателей типа ЗД1 должна обеспечивать плотное прилегание дверного полотна к коробке и регулирование угла раскрытия двери, а также возможность разъединения рычагов для полного раскрытия двери и регулирование продолжительности закрывания двери от 2 до 6 с.

Форму  корпуса закрывателя стандарт не устанавливает.

1-4.  (Измененная редакция, Изм. N 2).

5.  Конструкциями фиксаторов должна предусматриваться возможность их установки как на правые, так и на левые створки окна.

6.  Угол обозрения у дверного глазка должен быть не менее 90°.

7.  Дверные цепочки следует испытывать при приемочных и типовых испытаниях на разрыв силой 1860 Н (200 кгс) в течение 1 мин.

(Измененная  редакция, Изм. N 2).

8.  Нагели должны изготовляться из цинково-алюминиевых или других сплавов твердостью 50-90 кгс/мм по ГОСТ 9012-59.





9.  Вспомогательные изделия, за исключением нагелей, должны иметь защитное или защитно-декоративное покрытие по ГОСТ 538-78 в зависимости от установленной группы условий эксплуатации.

Группы  условий эксплуатации изделий типов ГД, ЦД, УД1, УД2, УГ-1(Л), изделий типов ЗД1, ЗД3, ЗД4, ФК1, ФК2, ФК3, У0-2, 3, 4 (С) по ГОСТ 9.303-84.

(Измененная  редакция, Изм. N 2).

10.  Дверные закрыватели должны безотказно выдерживать число циклов работы, указанных в табл.3.

Таблица 3






Величина наработки, циклы, не менее


Тип закрывателя




закрывателей, аттестуемых по первой категории качества


закрывателей, аттестуемых по высшей категории качества


ЗД1


ЗД4


250000


200000


300000


250000


(Введен  дополнительно, Изм. N 1, 2).

ПРИЛОЖЕНИЕ

Рекомендуемое

ПРИМЕРЫ УСТАНОВКИ ДВЕРНЫХ ЗАКРЫВАТЕЛЕЙ ВЕРХНЕГО РАСПОЛОЖЕНИЯ И ФИКСАТОРОВ

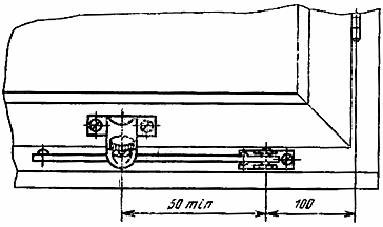

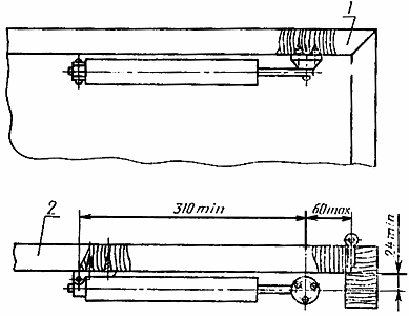

Закрыватель дверной верхнего расположения типа ЗД1



1 - коробка; 2 - полотно

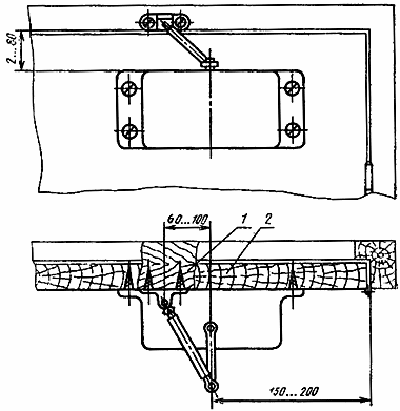

     Закрывать дверной верхнего расположения типа ЗД4





1 - коробка; 2 - полотно

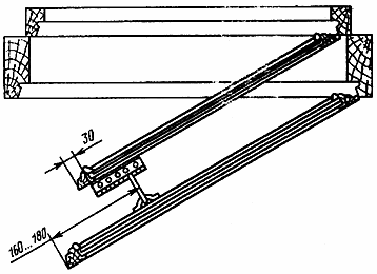

Фиксатор типа ФК1



Фиксатор типа ФК3

(Измененная  редакция, Изм. N 2).




Текст документа сверен по:

официальное издание

М.: Издательство стандартов, 1987

Предоставлено компанией МГК "Информпроект".
