ГОСТ Р 50571.2-94

(МЭК 364-3-93)


УДК 696.6:006.354 Группа Е08

ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

ЭЛЕКТРОУСТАНОВКИ ЗДАНИЙ

Часть 3

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ

Electrical installations of buildings.

Part 3. General characteristics


ОКСТУ 3402

Дата введения 1995-01-01


Предисловие

1. ПОДГОТОВЛЕН И ВНЕСЕН Техническим комитетом по стандартизации ТК 337 “Электрооборудование жилых и общественных зданий”

2. ПРИНЯТ И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Госстандарта России от 10.11.94 № 273

Настоящий стандарт содержит полный аутентичный текст международного стандарта МЭК 364-3-93 “Электрические установки зданий. Часть 3. Основные характеристики”, с дополнительными требованиями, учитывающими потребности народного хозяйства

3. ВВЕДЕН ВПЕРВЫЕ

ВВЕДЕНИЕ

Настоящий стандарт является частью комплекса государственных стандартов на электроустановки зданий, разрабатываемых на основе комплекса стандартов Международной электротехнической комиссии МЭК 364 “Электрические установки зданий”.

Комплекс государственных стандартов, в том числе и настоящий стандарт, по системе построения, содержанию, разбивки по частям, главам и разделам полностью соответствует системе, принятой в комплексе стандартов МЭК 364.

Нумерация разделов и пунктов в настоящем стандарте соответствует установленной в стандарте МЭК 364-3 (1993) на электроустановки зданий.

Применение системы нумерации разделов и пунктов стандарта в соответствии с МЭК 364-3-93 обеспечивает взаимоувязку требований частных стандартов комплекса стандартов на электроустановки зданий по правилам, принятым Техническим комитетом 64 МЭК “Электрические установки зданий”.

До приведения “Правил устройства электроустановок” (ПУЭ) в соответствие с комплексом стандартов на электроустановки зданий, ПУЭ применяют в части требований, не противоречащих указанному комплексу стандартов.

Положения настоящего стандарта должны применяться во всех областях, входящих в сферу работ по стандартизации и сертификации электроустановок зданий, при разработке и пересмотре стандартов, норм и правил на устройство, испытания и эксплуатацию электроустановок.

Стандарт содержит полный аутентичный текст МЭК 364-3-93 с изменением № 1 (1994), а также дополнительные требования, отражающие потребности народного хозяйства, которые в тексте стандарта выделены курсивом.

Подавляющая часть положений МЭК 364-3-93, относящихся к классификации внешних воздействий и требованиям по воздействию внешних факторов, не может быть применена в отечественной практике без их дополнения или уточнения с учетом требований государственных стандартов, регламентирующих общие требования в части внешних воздействующих факторов (ВВФ): ГОСТ 15150, ГОСТ 15543.1, ГОСТ 17516.1, ГОСТ 24682.

Требования государственных стандартов в части ВВФ, дополняющие или уточняющие положения соответствующих пунктов МЭК 364-3-93, приведены в настоящем стандарте в таблице и выделены в тексте курсивом.

Не применяют в народном хозяйстве требования приложения А (в части перечня внешних условий по группе А), приложений В, С и D к МЭК 364-3-93, относящиеся к внешним воздействиям. В стандарт дополнительно включено приложение Е, в котором в качестве справочных данных отражено соответствие между условиями в части ВВФ по требованиям настоящего стандарта и МЭК 364-3-93.

1 ОБЛАСТЬ ПРИМЕНЕНИЯ

Настоящий стандарт устанавливает основные характеристики электроустановок зданий, которые необходимы для обеспечения безопасности при эксплуатации электроустановок.

Область применения стандарта - по ГОСТ Р 50571.1.

Требования настоящего стандарта являются обязательными.

2 НОРМАТИВНЫЕ ССЫЛКИ

В настоящем стандарте использованы ссылки на следующие стандарты:

ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды

ГОСТ 15543.1-89 Изделия электротехнические. Общие требования в части стойкости к климатическим внешним воздействующим факторам

ГОСТ 17516.1-90 Изделия электротехнические. Общие требования в части стойкости к механическим внешним воздействующим факторам

ГОСТ 24682-81 Изделия электротехнические. Общие технические требования в части воздействия специальных сред

ГОСТ Р 50571.1-93 Электроустановки зданий. Основные положения

МЭК 721(1990) Классификация условий окружающей среды

ЧАСТЬ 3 ОСНОВНЫЕ ХАРАКТЕРИСТИКИ

3.1 Общие положения

Электроустановки оценивают по следующим характеристикам:

- назначение электроустановки, ее общая структура и источники питания - 31;

- внешние воздействия, которым она подвержена, - 32;

- совместимость оборудования - 33;

- ремонтопригодность - 34;

- пожаровзрывобезопасность в течение срока службы.

Эти характеристики должны учитываться при выборе защитных мер безопасности, а также при выборе и установке оборудования.

Примечание - Для установок связи необходимо учитывать требования соответствующих государственных стандартов, относящихся к рассматриваемому типу установки.

31 Назначение, структура электроустановки и источники питания

311 Потребляемая мощность и режим работы электроустановки

311.1 Для проектирования экономически целесообразных, надежных и пожаровзрывобезопасных электроустановок в диапазонах допустимых температур и падения напряжения необходима оценка мощности источника питания.

311.2 При определении мощности источника питания электроустановки или ее частей, необходимо учитывать одновременность включения потребителей.

312 Питающие электрические сети

Необходимо оценить следующие характеристики питающих электрических сетей:

- типы систем токоведущих проводников;

- типы систем заземления;

- способы и устройства защиты от пожара (взрыва).

312.1 Типы систем токоведущих проводников

В настоящем стандарте рассматриваются следующие типы систем токоведущих проводников.

Для систем токоведущих проводников переменного тока: однофазные двухпроводные; однофазные трехпроводные; двухфазные трехпроводные; двухфазные пятипроводные; трехфазные четырехпроводные; трехфазные пятипроводные.

Для систем токоведущих проводников постоянного тока: двухпроводные; трехпроводные.

312.2 Типы систем заземления

В настоящем стандарте рассматриваются следующие типы систем заземления электрических сетей: ТN-S, ТN-С, ТN-С-S, ТТ, IТ (рисунки 31А-31К)

На рисунках 31А-31Е даны примеры типов систем заземления для обычно используемых трехфазных сетей переменного тока. На рисунках 31F-31К даны примеры типов систем заземления сетей постоянного тока. Используемые на рисунках буквенные обозначения имеют следующий смысл.

Первая буква - характер заземления источника питания:

Т - непосредственное присоединение одной точки токоведущих частей источника питания к земле;

I - все токоведущие части изолированы от земли или одна точка заземлена через сопротивление.

Вторая буква - характер заземления открытых проводящих частей электроустановки:

Т - непосредственная связь открытых проводящих частей с землей, независимо от характера связи источника питания с землей;

N - непосредственная связь открытых проводящих частей с точкой заземления источника питания (в системах переменного тока обычно заземляется нейтраль).

Последующие буквы (если таковые имеются) - устройство нулевого рабочего и нулевого защитного проводников:

S - функции нулевого защитного и нулевого рабочего проводников обеспечиваются раздельными проводниками.

С - функции нулевого защитного и нулевого рабочего проводников объединены в одном проводнике (РЕN-проводник).

Обозначения, принятые на рисунках 31А-31К:

нулевой рабочий проводник (N)

нулевой защитный проводник (РЕ)

совмещенный нулевой рабочий и защитный проводник (PEN)


1 - заземление источника питания; 2 - открытые проводящие части

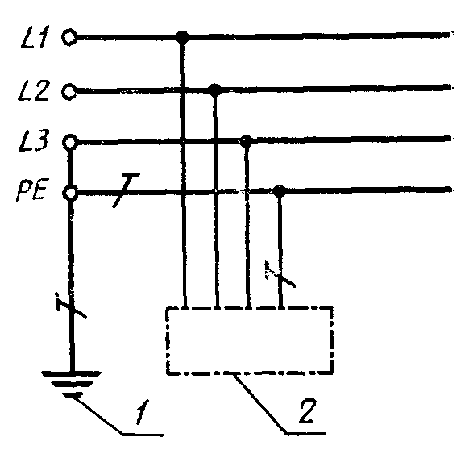

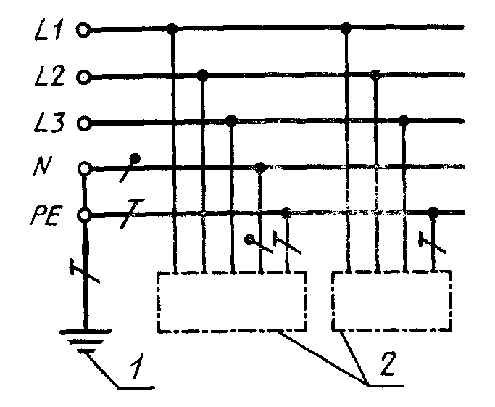

Рисунок 31А - Система ТN-S (нулевой рабочий и нулевой защитный проводники работают раздельно)




1 - заземление источника питания; 2 - открытые проводящие части

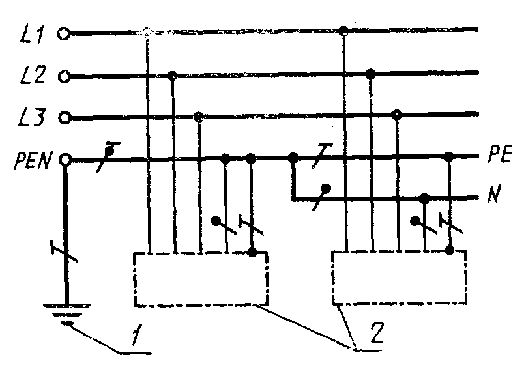

Рисунок 31В - Система TN-С-S (в части сети нулевой рабочий и нулевой защитный проводники объединены)




1 - заземление источника питания; 2 - открытые проводящие части

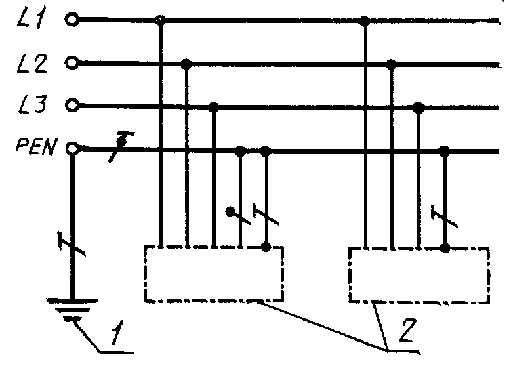

Рисунок 31С - Система TN-С (нулевой рабочий и нулевой защитный проводники объединены по всей сети)


1 - заземление источника питания; 2 - открытые проводящие части; 3 - заземление корпусов оборудования

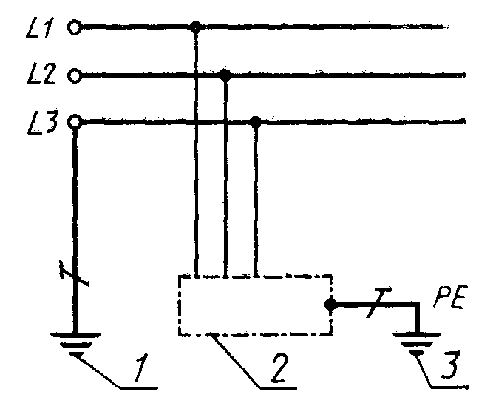

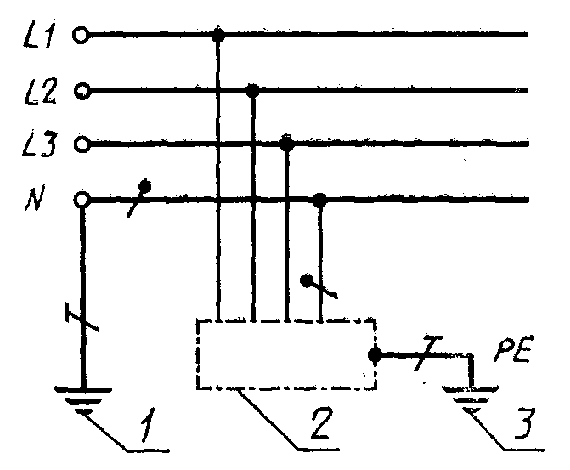

Рисунок 31D - Система TT




1 - сопротивление; 2 - заземление источника питания; 3 - открытые проводящие части; 4 - заземление корпусов оборудования;

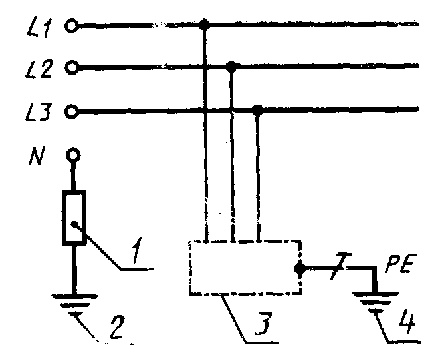

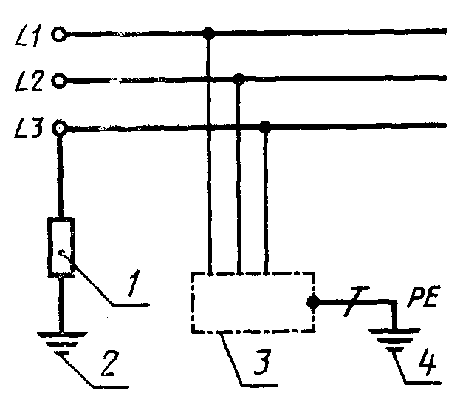

Рисунок 31E - Система IT

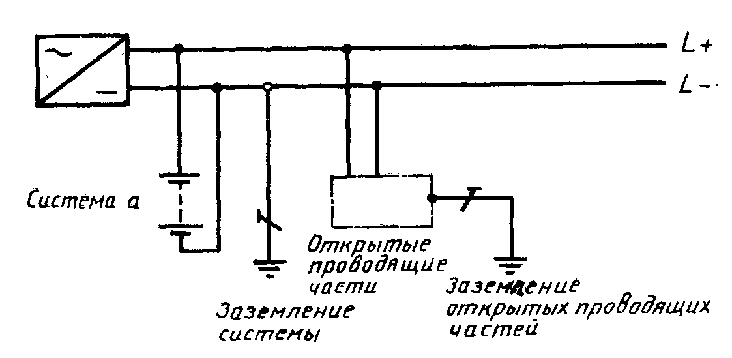

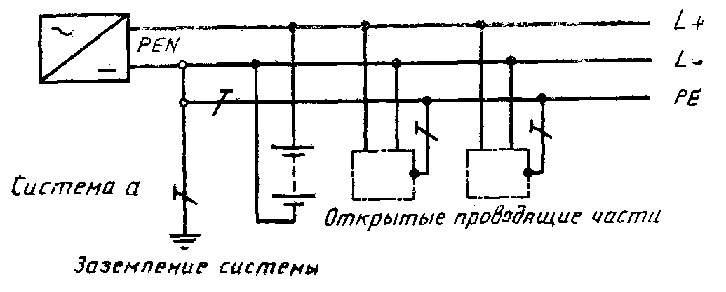

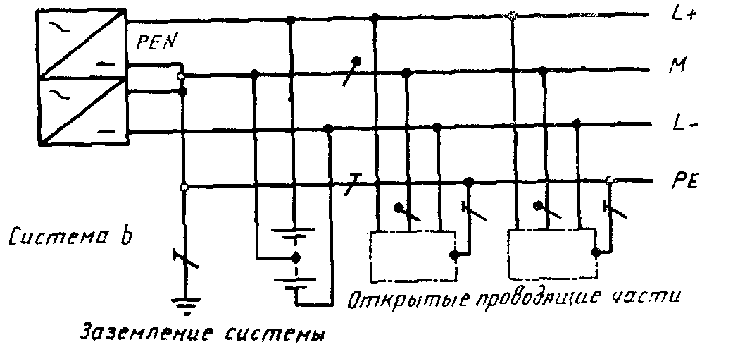

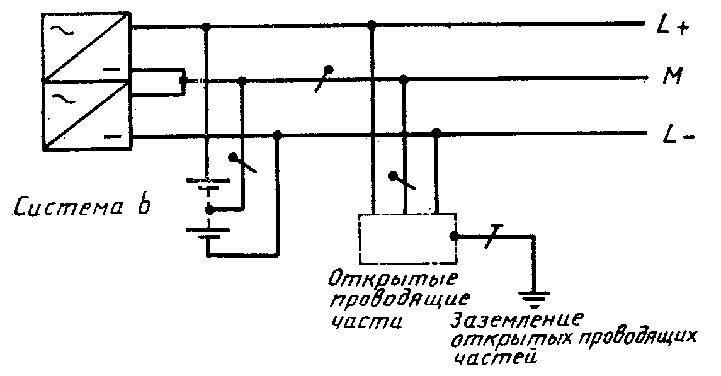

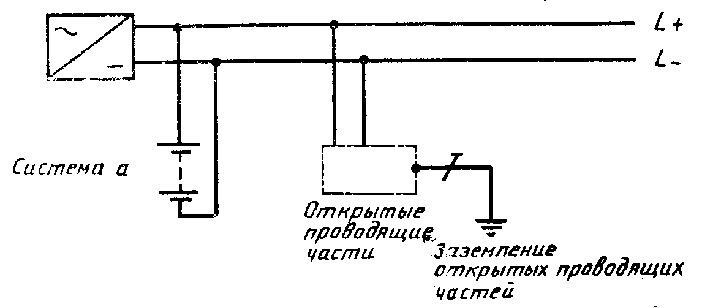

Рисунок 31F - Система TN-S постоянного тока

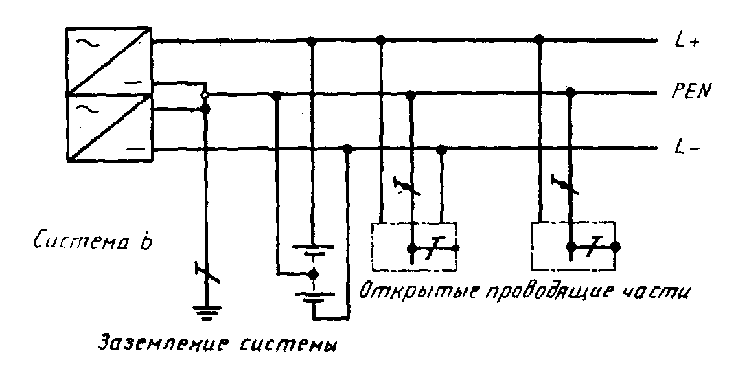

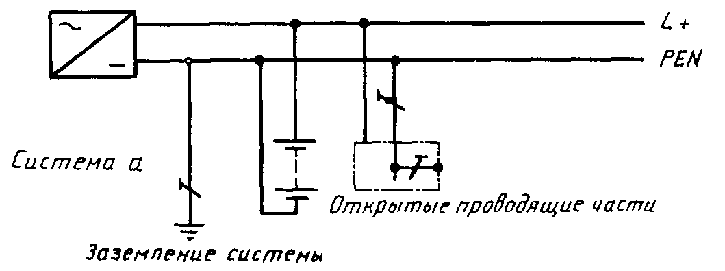

Рисунок 31G - Система TN-C постоянного тока

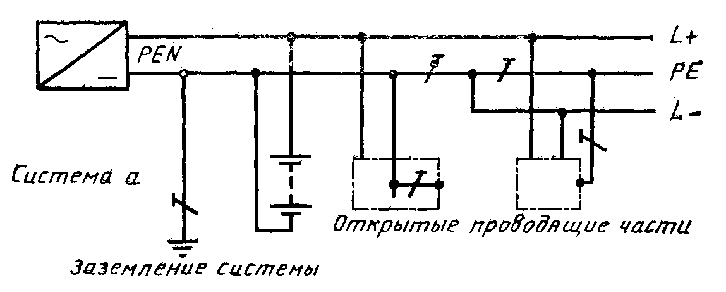

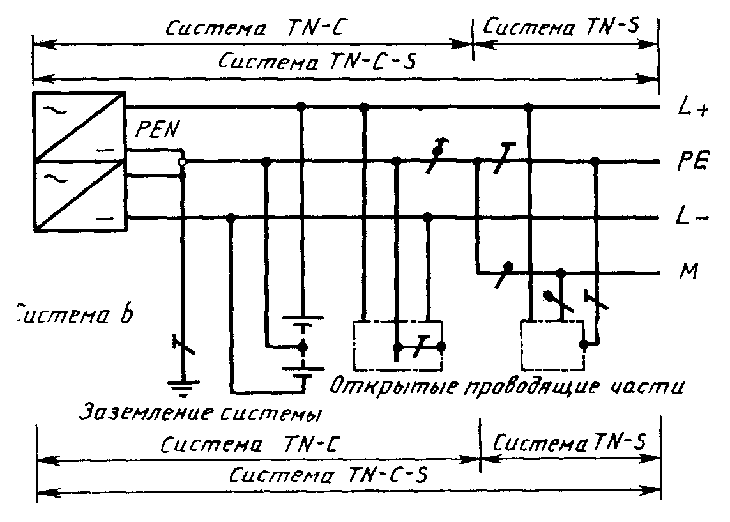

Рисунок 31H - Система TN-C-S постоянного тока

Рисунок 31J - Система TT постоянного тока

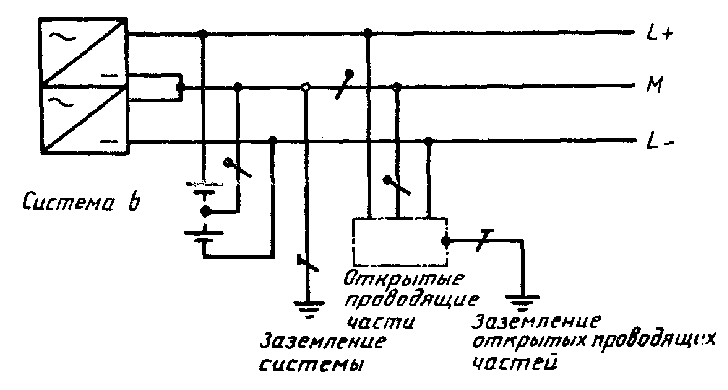

Рисунок 31K - Система IT постоянного тока

312.2.1 Система TN (рисунки 31А; 31В; 31С)

Питающие сети системы TN имеют непосредственно присоединенную к земле точку. Открытые проводящие части электроустановки присоединяются к этой точке посредством нулевых защитных проводников.

В зависимости от устройства нулевого рабочего и нулевого защитного проводников различают следующие три типа системы TN:

система TN-S - нулевой рабочий и нулевой защитный проводники работают раздельно по всей системе;

система TN-C-S - функции нулевого рабочего и нулевого защитного проводников объединены в одном проводнике в части сети;

система TN-С - функции нулевого рабочего и нулевого защитного проводников объединены в одном проводнике по всей сети.

312.2.2 Система TT (рисунок 31D)

Питающая сеть системы TT имеет точку, непосредственно связанную с землей, а открытые проводящие части электроустановки присоединены к заземлителю, электрически независимому от заземлителя нейтрали источника питания.

312.2.3 Система IT (рисунок 31E)

Питающая сеть системы IT не имеет непосредственной связи токоведущих частей с землей, а открытые проводящие части электроустановки заземлены.

312.2.4 Системы заземления сетей постоянного тока (рисунки 31F; 31G; 31Н; 31J; 31К)

В заземленных системах сетей постоянного тока должна учитываться электрохимическая коррозия заземлителя.

Решение о заземлении положительного или отрицательного полюса должно основываться на конкретных условиях работы установки.

312.2.4.1 Система TN-S (рисунок 31F)

Заземленный линейный (фазный) проводник (например L-) в системе а) или заземленный средний проводник (М) в системе b) отделены от защитного проводника (РЕ) во все системе.

312.2.4.2 Система TN-С (рисунок 31Н)

Функции заземленного линейного (фазного) проводника (например L-) в системе а) и защитного проводника (РЕ) совмещены в одном проводнике PEN (постоянного тока) во всей системе; или заземленного среднего проводника (М) и защитного проводника (РЕ) в системе b) совмещены в одном проводнике PEN (постоянного тока) во всей системе.

312.2.4.3 Система TN-C-S (рисунок 31Н)

Функции заземленного линейного (фазного) проводника (например L-) и защитного проводника (РЕ) в системе а) совмещены в одном проводнике PEN (постоянного тока) в части системы; или заземленного среднего проводника (М) и защитного проводника (РЕ) в системе b) совмещены в одном проводнике PEN (постоянного тока) в части системы.

313 Источники питания

313.1 Общие положения

313.1.1 Источники питания оценивают по следующим характеристикам:

- род тока и его частота;

- значение номинального напряжения;

- расчетное значение тока короткого замыкания в точке подвода питания;

- возможность выполнения требований, предъявляемых к установке, в том числе возможность обеспечения максимальной потребности мощности;

- соответствие требованиям пожаровзрывобезопасности.

313.1.2 Характеристики по 313.1.1 следует оценить как для внешнего источника питания, так и для внутреннего источника питания. Это положение также распространяется на источники аварийного и резервного питания.

313.2 Источники питания для аварийных служб и питание с переключением на резервный источник

Характеристики источников питания оборудования для обеспечения безопасности и/или резервного питания должны определяться для каждого в отдельности. Мощность этих источников должна соответствовать заданным условиям работы оборудования.

314 Разделение цепей электроустановки

314.1 Каждая электроустановка должна быть разделена на несколько цепей, чтобы в случае необходимости:

- предупредить возможность повреждения и свести к минимуму последствия повреждения;

- облегчить проверку, испытание и техническое обслуживание;

- предотвратить опасность, в т.ч. опасность пожара и взрыва, возникающую вследствие повреждения одной цепи.

314.2 Для частей электроустановки, которые нуждаются в раздельном управлении, должны быть предусмотрены независимые источники питания для того, чтобы на эти цепи не влиял отказ других цепей.

32 Классификация внешних условий

320.1 В настоящем разделе установлены классификация и система кодирования внешних условий, которые необходимо учитывать при проектировании и монтаже электроустановок зданий.

320.2 Каждое внешнее условие обозначается кодом, состоящим из двух заглавных букв и цифр, следующим образом.

Первая буква обозначает общую категорию внешнего условия:

А - внешние воздействующие факторы окружающей среды (п. 321);

В - условия пользования электроэнергией (п. 322);

С - конструкция здания (п. 323).

Вторая буква обозначает природу внешнего воздействующего условия.

Цифра обозначает класс внутри каждого внешнего воздействующего условия.

Например, код АС2 означает (п. 321):

А - внешние воздействующие факторы окружающей среды;

АС - внешний воздействующий фактор - высота над уровнем моря;

АС2 - внешний воздействующий фактор - высота над уровнем моря 2000 м.

Примечание - Приведенные в настоящем разделе обозначения кодов не предназначены для маркировки оборудования.

321 Внешние воздействующие факторы (ВВФ) окружающей среды



Код



Обозначение класса



Характеристика



Примеры применения



Ссылки на МЭК 721

Требования, относящиеся к соответствующим пунктам стандарта МЭК 364-3-93, установленные для применения в народном хозяйстве согласно государственным стандарта (в части ВВФ)






321.А Условия эксплуатации электроустановок. Обозначение условий эксплуатации.

Условия эксплуатации электроустановок ВВФ устанавливают и обозначают в соответствии с ГОСТ 15150.

Конкретные условия эксплуатации и значения климатических факторов устанавливают в соответствии со следующими видами климатических исполнений электротехнических изделий по ГОСТ 15543.1:

О1 УХЛ1 У1 ТУ1 Т1 ТС1

О2 УХЛ2 У2 ТУ2 Т2 ТС2

В3 УХЛ3 У3 ТУ3 Т3

О4 УХЛ4 ТС4 УХЛ4.2

О5 УХЛТС5 УХЛ4.1*

О1а УХЛ1а У1а

О1в УХЛ1в У1в

О2а УХЛ2а У2а

О2в УХЛ2в У2в

В3а УХЛ3а У3а

УХЛ3в У3в

О4 УХЛ4а

О4в УХЛ4в

УХЛ5а


321.1 Температура окружающей среды




Температура окружающей среды - температура воздуха в месте установки оборудования.

Предполагается, что температура учитывает влияние тепловыделений от прочего оборудования, устанавливаемого в том же помещении.

Температура окружающей среды определяется в месте, где должно быть установлено оборудование. Эта температура определяется с учетом работы всего остального оборудования, находящегося в этом же месте, но при этом не учитывается тепловыделение рассматриваемого оборудования.

Нижние и верхние пределы диапазонов температуры окружающей среды, °С:



321.А Значение температуры окружающей среды - в соответствии с видом климатического исполнения по ГОСТ 15150

АА1


-60°С

+5°С


Включает температурный диапазон МЭК 721-3-3, класс 3К8, верхняя температура воздуха в котором ограничена до +5°С

Часть температурного диапазона МЭК 721-3-4, класс 4КА, нижняя температура воздуха которого ограничена -60°С, а верхняя +5°С


АА2


-40°С

+5°С


Часть температурного диапазона МЭК 721-3-3, класс 3К6, верхняя температура которого ограничена +5°С

Включает температурный диапазон МЭК 721-3-4, класс 4К3, верхняя температура которого ограничена +5°С


АА3


-25°С

+5°С


Часть температурного диапазона МЭК 721-3-3, класс 3К6, верхняя температура которого ограничена +5°С

Включает температурный диапазон МЭК 721-3-4, класс 4К1, верхняя температура которого ограничена +5°С


АА4


-5°С

+40°С


Часть температурного диапазона МЭК 721-3-3, класс 3К5, верхняя температура которого ограничена +40°С


АА5


+5°С

+40°С


Идентично температурному диапазону 721-3-3, класс 3К3


АА6


+5°С

+60°С


Часть температурного диапазона 721-3-3, класс 3К7, нижняя температура которого ограничена +5°С, а верхняя температура +60°С. Включает температурный диапазон МЭК 721-3-4, класс 4К4, нижняя температура которого ограничена +5°С


АА7


-25°С

+55°С


Идентично температурному диапазону 721-3-3, класс 3К6


АА8


-50°С

+40°С


Идентично температурному диапазону 721-3-4, класс 4К3




Диапазоны температуры окружающей среды применяются, если влажность не оказывает влияния на электроустановку.

Средняя температура за период 24 ч должна быть ниже на 5 °С верхнего предела

Возможна комбинация двух диапазонов для удовлетворения некоторых требований. Для электроустановок, подверженных воздействию температуры за пределами данных диапазонов, требуется специальное соглашение




* Значение ВВФ по ГОСТ 15150






Код класса


Нижняя температура воздуха, °С


Верхняя температура воздуха, °С


Нижняя относительная влажность, %


Верхняя относительная влажность, %


Нижняя абсолютная влажность, г/м3


Верхняя абсолютная влажность, г/м3




Примеры

применения




Ссылки на

МЭК 721

Требования, относящиеся к соответствующим пунктам стандарта МЭК 364-3-93, установленные для применения в народном хозяйстве согласно государственным стандарта (в части ВВФ)

321.2. Комбинированное воздействие температуры и влажности окружающей среды

321.2А Значение сочета-

АВ1

-60

+5

3

100

0,003

7

Закрытое и открытое размещение с очень низкими температурами окружающей среды

Включает температурный диапазон МЭК 721-3-3, класс 3К8, верхняя температура воздуха в котором ограничена до +5°С. Часть температурного диапазона МЭК 721-3-4, класс 4К4, нижняя температура воздуха которого ограничена -60°С, верхняя +5°С

ния температуры окружающей среды и влажности в соответствии с видом климатического исполнения по п. 321.А

АВ2

-40

+5

10

100

0,1

7

Закрытое и открытое размещение с низкими температурами окружающей среды

Часть температурного диапазона МЭК 721-3-3, класс 3К7, верхняя температура которого ограничена верхняя +5°С. Включает температурный диапазон МЭК 721-3-4, класс 4К3, верхняя температура которого ограничена +5°С


АВ3

-40

+5

10

100

0,1

7

Закрытое и открытое размещение с низкими температурами окружающей среды

Часть температурного диапазона МЭК 721-3-3, класс 3К6, верхняя температура которого ограничена +5°С. Включает температурный диапазон МЭК 721-3-4, класс 4К1, верхняя температура которого ограничена +5°С


АВ4

-5

+40

5

95

1

29

Помещения, защищенные от влияния атмосферных воздействий, без контроля температуры и влажности. Для повышения температуры окружающей среды можно использовать нагрев

Идентично температурному диапазону 721-3-3, класс 3К6, верхняя температура которого ограничена +40°С


АВ5

+5

+40

5

85

1

25

Помещения, защищенные от влияния атмосферных воздействий, с контролем (регулированием) температуры

Идентично температурному диапазону 721-3-3, класс 3К3


АВ6

+5

+60

10

100

1

35

Закрытое и открытое размещение с очень высокими температурами окружающей среды, где предотвращено влияние низких температур. Возможность солнечного и теплового излучения

Часть температурного диапазона МЭК 721-3-3, класс 3К7, нижняя температура которого ограничена верхняя +5°С, а верхняя +60°С. Включает температурный диапазон МЭК 721-3-4, класс 4К4, нижняя температура которого ограничена +5°С


АВ7

-25

+55

10

100

0,5

29

Закрытые помещения, защищенные от влияния условий на открытом воздухе, без контроля температуры и влажности, которые могут иметь сообщение непосредственно с открытым воздухом и подвергаться солнечному облучению

Идентично температурному диапазону 721-3-3, класс 3К6


АВ8

-50

+40

15

100

0,04

36

Открытое и незащищенное от влияния атмосферных условий размещение на открытом воздухе с низкими и высокими температурами

Идентично температурному диапазону 721-3-4, класс 4К3


Примечания

1 Все нормативные значения являются максимальными или предельными, с низкой вероятностью появления.

2. Низкие и высокие значения относительной влажности ограничены значениями низкой и высокой абсолютной влажности так, что для внешних факторов А и С, или B и D приведенные предельные значения не могут иметь место одновременно. Поэтому в приложении В приведены климатограммы, которые описывают взаимозависимость между температурой воздуха, относительной влажностью и абсолютной влажностью для нормирования климатических классов.



Код



Обозначение класса



Характеристика



Примеры применения



Ссылки на МЭК

Требования, относящиеся к соответствующим пунктам стандарта МЭК 364-3-93, установленные для применения в народном хозяйстве согласно государственным стандарта (в части ВВФ)

321.3 Высота над уровнем моря

АС1


Высота над уровнем моря £ 2000 м



Высота над уровнем моря - в соответствии с видом климатического

AC2


Высота над уровнем моря ³ 2000 м



исполнения по п. 321.1А

321.4 Наличие воды

AD1

Незначительное

Вероятность появления воды незначительная

Места размещения, в которых обычно на стенах нет следов влаги, за исключением ее появления на непродолжительное время в виде, например, конденсата паров, который быстро высыхает при хорошем проветривании

721-3-4, класс 4Z6


AD2

Свободно падающие капли

Возможность вертикально падающих капель

Места размещения, в которых пары воды время от времени конденсируются в виде капель, или помещения, в которых периодически появляется водяной пар

721-3-3, класс 3Z7


AD3

Брызги

Возможность выпадения воды в виде дождя под углом к вертикали до 60°С

Место размещения, в котором разбрызгиваемая вода образует постоянную пленку на полу и/или стенах

721-3-3, класс 3Z8; 721-3-4, класс 4Z7

Условия воздействия дождя устанавливают по ГОСТ 15150 для разных климатических исполнений при угле падения дождя от 90 до 30° к горизонтали

AD4

Сплошные брызги

Возможность обрызгивания со всех направлений

Место размещения, в котором оборудование может быть подвергнуто действию сплошных брызг воды, например на некоторых наружных светильниках, строительном оборудовании

721-3-3, класс 3Z9; 721-3-4, класс 4Z7


AD5

Струи

Возможность наличия струй воды по всем направлениям

Места размещения, в которых постоянно используется вода из шланга (дворы, мойки автомашин)

721-3-3, класс 3Z10; 721-3-4, класс 4Z8


AD6

Волны

Возможность волн воды

Место размещения на морском берегу, например маяки, причалы, пляжи и т.п.

721-3-4, класс 4Z9


AD7

Погружение

Возможность периодического или полного покрытия водой

Места размещения, которые могут подвергнуться затоплению и/или, где вода может подниматься до максимального уровня 150 мм над верхней точкой оборудования, причем нижняя часть оборудования находится не ниже 1 м от поверхности воды


В части характеристики класса: места размещения, где оборудование может оказаться под водой (один или несколько раз) при глубине погружения не более 150 мм от верхней точки оборудования в течение не более 30 мин подряд

AD8

Нахождение под водой

Возможность долговременного или полного покрытия водой

Места размещения, например плавательные бассейны, где электрическое оборудование одновременно и полностью погружено в воду и находится под давлением более 0,1 бар


В части характеристики класса: места размещения (например плавательные бассейны), где оборудование находится под водой при условиях более жестких, чем определено для АД7

321.5 Наличие внешних твердых тел

АЕ1

Незначительное

Количество пыли или внешних твердых тел не учитывается


721-3-3, класс 3S1; 721-3-4, класс 4S1


АЕ2

Мелкие предметы

Наличие внешних твердых тел с наименьшим размером не менее 2,5 мм

Инструменты и мелкие предметы являются примером твердых внешних тел с наименьшим размером не менее 2,5 мм

721-3-3, класс 3S2; 721-3-4, класс 4S2


АЕ3

Очень мелкие предметы

Наличие внешних твердых тел с наименьшим размером не менее 1 мм

Проволока является примером твердых внешних тел с наименьшим размером не менее 1 мм

721-3-3, класс 3S3; 721-3-4, класс 4S3


АЕ4

Легкая пыль

Наличие легких отложений пыли в количестве более 10, но £ 35 мг/(м2·сут)


721-3-3, класс 3S2; 721-3-4, класс 4S2

Требования по воздействию пыли - по ГОСТ 15150

АЕ5

Средняя пыль

Наличие средних отложений пыли в количестве более 35, но £ 350 мг/(м2·сут)


721-3-3, класс 3S3; 721-3-4, класс 4S3

Требования по воздействию пыли - по ГОСТ 15150

АЕ6

Тяжелая пыль

Наличие больших отложений пыли в количестве более 350, но £ 1000 мг/(м2·сут)


721-3-3, класс 3S3; 721-3-4, класс 4S3

Требования по воздействию пыли - по ГОСТ 15150

321.6 Наличие коррозионно активных и загрязняющих веществ

321.6А Воздействие специальных сред

AF1

Незначительное

Количество или характер коррозионно активных и загрязняющих веществ не существенно


721-3-3, класс 3С1; 721-3-4, класс 4С1

Условия эксплуатации электроустановок в части воздействия специальных сред устанавливают такими же, как для электротехнических

AF2

Атмосферное

Наличие значительного количества химически активных и загрязняющих веществ

Электроустановки, расположенные вблизи моря или у промышленных предприятий

721-3-3, класс 3С2; 721-3-4, класс 4С2

изделий в соответствии ГОСТ 24682. При этом условия эксплуатации в части воздействия газо- и парообразных сред групп 1-3, 4 по ГОСТ 24682, а

AF3

Кратковременное или случайное

Кратковременное или случайное воздействие некоторых коррозионно активных сред или загрязняющих веществ

Места размещения, в которых производится работа с химикатами в небольших количествах и где эти химикаты могут лишь случайно попасть на электрооборудование. Такие условия могут иметь место в заводских и прочих лабораториях или помещениях (котельные, гаражи и т.п.)

721-3-3, класс 3С3; 721-3-4, класс 4С3

также агрессивных сред при эффективных значениях концентрации £ 0,4 (для SO2, H2SO4), CO2-0,8 предельно допустимой концентрации рабочей зоны (ПДКР.З.) обозначает буквой Л. Условия эксплуатации электроустановок в части воздействия агрессивных сред устанавливают и обозначают в соответствии с видами химического исполнения электротехнических изделий по ГОСТ 24682. Условия эксплуатации при необходимости дополняют обозначением группы условий эксплуатации металлов, сплавов, металлических и неметаллических неорганических покрытий по ГОСТ 15150 с целью влияния коррозионно активных агентов атмосферы

321.7 Механические внешние воздействующие факторы

321.7А

321.7.1 Удары

Условия эксплуатации электро-

AG1

Малые, низкая жесткость

См. приложение С

Бытовые и аналогичные условия

721-3-3, классы 3М1/3М2/3М3;

721-3-4, классы 4М1/4М2/4М3

установок в части механических ВВФ (удары, вибрация) устанавливают и обозначают и обозначают в соответствии со следующими группами

AG2

Средняя жесткость

См. приложение С

Обычные промышленные условия

721-3-3, классы 3М4/3М5/3М6;

721-3-4, классы 4М4/4М5/4М6

механических исполнений электротехнических изделий по ГОСТ 17516:

М13 М38

М39 М40

AG3

Высокая жесткость

См. приложение С

Жесткие промышленные условия

721-3-3, классы 3М7/3М8;

721-3-4, классы 4М7/4М8

М1 М3

М2 М7

М6 М42 М43

321.7.2 Вибрация


AН1

Низкая интенсивность

См. приложение С

Бытовые и аналогичные условия

721-3-3, классы 3М1/3М2/3М3;

721-3-4, классы 4М1/4М2/4М3


AН2

Средняя интенсивность

См. приложение С

Обычные условия промышленной эксплуатации

721-3-3, классы 3М4/3М5/3М6;

721-3-4, классы 4М4/4М5/4М6


AН3

Высокая интенсивность

См. приложение С

Промышленные установки, подвергающиеся воздействию интенсивных внешних условий эксплуатации

721-3-3, классы 3М7/3М8;

721-3-4, классы 4М7/4М8


321.8 Наличие флоры и/или плесени


АК1

Неопасное

Отсутствие опасности из-за растительности и/или плесени


721-3-3, класс 3В1; 721-3-4, класс 4В1

321.8А В части воздействия плесневых грибов условия эксплуатации электроустановок в соответствии с

АК2

Опасное

Опасность от воздействия растительности и/или плесени

Опасность зависит от местных условий и характера растительности. Следует различать опасный рост растений и условия, благоприятные для роста плесени

721-3-3, класс 3В2; 721-3-4, класс 4В2

видами климатического исполнения по 321.1А

321.9 Наличие фауны


АL1

Неопасное

Отсутствие фауноопасности


-

721-3-3, класс 3В; 721-3-4, класс 4В1


АL2

Опасное

Наличие фауноопасности (насекомые, птицы, мелкие животные)

Опасность зависит от характера фауны. Следует различать:

- наличие насекомых в опасном количестве или агрессивных по природе;

- наличие мелких животных и птиц в опасном количестве или агрессивных по природе

721-3-3, класс 3В2; 721-3-4, класс 4В2


321.10 Электромагнитное, электростатическое и ионизирующее воздействие


АМ1

Незначительное

Отсутствие вредного воздействия от блуждающих токов, электромагнитного излучения, электростатических полей, ионизирующего излучения




АМ2

Блуждающие токи

Наличие опасности от блуждающих токов




АМ3

Электромагнитное

Опасное наличие электромагнитного излучения




АМ4

Ионизирующее

Опасное наличие ионизирующего излучения




АМ5

Электростатическое

Опасное наличие электростатических полей




АМ6

Индукция

Опасное наличие индуцированных токов




321.11 Солнечное излучение


AN1

Низкое

Интенсивность £ 500 Вт/м2


721-3-3

321.11А Воздействие излучения устанавливают в соответствии с

AN2

Среднее

500 < интенсивность £ 700 Вт/м2


721-3-3

видом климатического исполнения по п. 321.1А

AN3

Высокое

700 < интенсивность < 1120 Вт/м2


721-3-4


321.12 Воздействие сейсмических факторов


АР1

Незначительное

Ускорение £ 30 Gal*

Вибрации, способные разрушить здание не учтены настоящей


321.12А Требования к электроустановкам в части сейсмостойкости

АР2

Низкая жесткость

30 < ускорение £ 300 Gal

классификацией


устанавливают в баллах интенсивности землетрясений по МЭК-64 в

АР3

Средняя жесткость

300 < ускорение £ 600 Gal



соответствии с местностью расположения установки и высотой над

АР4

Высокая жесткость

Ускорение > 600 Gal

Классификация не учитывает частоту, однако, если сейсмическая волна способна вызвать резонанс здания, то сейсмическое влияние должно быть рассмотрено специально. Как правило, частоты сейсмического ускорения находятся в пределах от 0 до 10 Гц


нулевой отметкой, выбираемой из ряда 10, 20, 25, 30, 70 м

Примечание - Соответствующее значения ускорений вибрации - по ГОСТ 17561.1

321.13 Воздействие молнии


AQ1

Незначительное

Менее 25 сут в году




AQ2

Непрямое воздействие

Более 25 сут в году

Опасности, обусловленные питающими устройствами

Электроустановки, питаемые воздушными линиями



AQ3

Прямой удар

Опасность, обусловленная открытой установкой оборудования

Части электроустановки, расположенные снаружи здания.

AQ2 и AQ3 относятся к регионам с особенно высоким уровнем грозовой активности



321.14 Движение воздуха


AR1

Низкое

Скорость £ 1 м/с

-

-

321.14А Условия воздействия

AR2

Среднее

1 м/с < скорость £ 5 м/с

-

-

движения воздуха и ветра

AR3

Высокое

5 м/с < скорость £ 10 м/с

-

-

устанавливают для различных видов климатических исполнений по ГОСТ 15150

321.15 Ветер


AS1

Низкий

Скорость £ 20 м/с

-

-

321.15А Условия воздействия

AS2

Средний

20 м/с < скорость £ 30 м/с

-

-

ветра устанавливают для различных видов климатических исполнений по ГОСТ 15150

AS3

Высокий

30 м/с < скорость £ 50 м/с

-

-


* 1 Gal = 1 см/с2.


Часть 1    |    Часть 2




Хотите оперативно узнавать о новых публикациях нормативных документов на портале? Подпишитесь на рассылку новостей!

Все ГОСТы >>    ГОСТы «Электрооборудование >>





Смотри также: Каталог «Электрооборудование» >>
Фотогалереи (18) >>
Статьи (270) >>
ГОСТы (499) >>
СНиПы (5) >>
СанПиНы (4) >>
Нормативные документы (1) >>
ВСН (3) >>
Задать вопрос в форуме >>
Строительные блоги (2) >>
Подписка на рассылки >>
VashDom.Ru: перейти в раздел
  поиск


 Copyright © 1999-2016 ВашДом.Ру - проект маркетинговой группы "Текарт"
 По вопросам связанным с работой портала вы можете связаться с нашей службой поддержки или оставить заявку на рекламу.

Рейтинг@Mail.ru
наверх
