ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

МАШИНЫ ЗЕМЛЕРОЙНЫЕ

БУЛЬДОЗЕРНЫЕ ОТВАЛЫ К ГУСЕНИЧНЫМ
И КОЛЕСНЫМ ТРАКТОРАМ

РАСЧЕТ ОБЪЕМА ПРИЗМЫ ВОЛОЧЕНИЯ

ГОСТ 29295-92
(ИСО 9246-88)

ГОССТАНДАРТ РОССИИ

Москва

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. ПОДГОТОВЛЕН И ВНЕСЕН Министерством тяжелого машиностроения

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Комитета стандартизации и метрологии СССР от 05.02.92 г. № 107

Настоящий стандарт подготовлен методом прямого применения международного стандарта ИСО 9246-88 «Машины землеройные. Бульдозерные отвалы к гусеничным и колесным тракторам. Расчет объема призмы волочения» и полностью ему соответствует

3. Срок проверки - 1996 г., периодичность проверки - 5 лет

4. ВВЕДЕН ВПЕРВЫЕ

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

Номер пункта

ГОСТ 28632-90 (ИСО 6746/2-87)

3

ГОСТ 28764-90 (ИСО 6165-87)

1.1

ГОСТ 29194-91 (ИСО 6747-88)

1.2

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

Машины землеройные

БУЛЬДОЗЕРНЫЕ ОТВАЛЫ К ГУСЕНИЧНЫМ
И КОЛЕСНЫМ ТРАКТОРАМ

Расчет объема призмы волочения

Earth-moving machinery. Crawler and wheel
tractor dozers. Volumetric ratings

ГОСТ
29295-92

(ИСО 9246-88)

Дата введения 01.01.93

1. НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ

1.1. Настоящий стандарт устанавливает порядок расчета объема призм волочения бульдозерных отвалов.

Стандарт используют при сравнивании объемов призм волочения бульдозерных отвалов к тракторам по ГОСТ 28764-90 (ИСО 6165).

Стандарт не может быть использован при оценке производительности бульдозеров в условиях реальной эксплуатации или в конкретных случаях применения. В этих случаях необходимо учитывать другие параметры, например, эффективность отвала, мощность трактора, тяговое усилие, свойства грунта, рельеф местности, приемы работы оператора и рабочий цикл машины.

1.2. Настоящий стандарт распространяется на бульдозерное оборудование всех типов (с прямым, поворотным, полусферическим и сферическим отвалами), монтируемое на все тракторы по ГОСТ 29194-91. Передняя поверхность отвала считается плоской и вертикальной; объем, прилегающий к криволинейной поверхности отвала, не учитывают (см. черт. 1).

2. ССЫЛКИ

Ссылочные документы приведены в приложении.

3. ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ

Термины и определения - по ГОСТ 28632 и настоящему стандарту.

3.1. Бульдозерное оборудование с неповоротным отвалом

3.1.1. Площадь отвала Аm - площадь в квадратных метрах проекции отвала (за исключением выступов боковых ножей) на вертикальную плоскость, параллельную среднему участку режущей кромки отвала (см. черт. 2). Отвал установлен в среднее по углу наклона положение, режущая кромка находится на опорной плоскости отсчета (GRP).

3.1.2. Длина отвала W - расстояние в метрах от одного конца отвала до другого, не считая боковых ножей (см. черт. 3).

3.1.3. Эффективная высота отвала H¢ - высота в метрах по вертикали, которая при умножении на длину отвала W дает площадь проекции, равную Аm, т.е.  (см. черт. 3).

3.1.4. Эффективный контур отвала - упрощенное изображение передней поверхности отвала в виде вертикальной плоскости с размерами W и H¢ (см. черт. 3), применяемое для вычисления объема призмы волочения.

3.2. Бульдозерное оборудование с полусферическим и сферическим отвалами

3.2.1. Площадь проекции отвала Аm - то же, что для прямого неповоротного отвала (п. 3.1.1).

3.2.2. Длина отвала W - то же, что для прямого неповоротного отвала (п. 3.1.2).

3.2.3. Эффективная высота отвала H¢ - то же, что для прямого неповоротного отвала (п. 3.1.3).

3.2.4. Эффективный контур отвала - упрощенное изображение передней поверхности отвала, применяемое для вычисления объема призмы волочения. Образуется пересекающимися вертикальными плоскостями, проходящими через режущую кромку отвала на уровне GRP при установке отвала в среднее по углу наклона положение. Фронтальные размеры W и Н¢ (см. черт. 4).

3.2.5. Угол установки боковой части отвала a - угол в градусах, измеряемый у режущей кромки отвала, находящейся на GRP, при среднем по углу наклона положении отвала. Угол определяет направление пересекающихся плоскостей, образующих эффективный контур отвала (см. черт. 4).

3.2.6. Длина боковой части отвала Z - длина в метрах боковой части отвала, измеряемая параллельно длине отвала (см. черт. 4).

3.3. Бульдозерное оборудование с поворотным отвалом, установленным в прямое положение

3.3.1. Длина отвала W - длина в метрах отвала (см. черт. 5).

3.3.2. Эффективная высота отвала Н¢ - высота в метрах по вертикали при установке отвала в среднее по углу наклона положение (см. черт. 5).

3.3.3. Эффективный контур отвала - упрощенное изображение передней поверхности отвала в виде вертикальной плоскости с размерами W и H¢ (см. черт. 5), применяемое для вычисления объема призмы волочения.

4. УСЛОВНЫЕ ОБОЗНАЧЕНИЯ И ФОРМУЛЫ ДЛЯ ВЫЧИСЛЕНИЯ ОБЪЕМА ПРИЗМЫ ВОЛОЧЕНИЯ

4.1. Условные обозначения

Vs - объем призмы волочения для прямого, поворотного, полусферического и сферического отвалов, вычисленный с использованием упрощенного изображения передней поверхности отвала по черт. 3 и 4.

Vu - объем контура полусферического и сферического отвалов, учитывающий угол установки и длину их боковых частей (см. черт. 6).

V1 - объем призмы волочения прямого и поворотного отвалов.

V2 - объем призмы волочения полусферического и сферического отвалов.

4.2. Формулы для вычисления объема призмы волочения.

Объем призмы волочения, выраженный в кубических метрах, вычисляют в соответствии с черт. 6 по следующим формулам.

4.2.1. Объем призмы волочения неповоротного (прямого) и поворотного отвалов.

V1 = Vs,

Vs = 0,8 W (H¢)2.

4.2.2. Объем призмы волочения полусферического и сферического отвалов.

V2 = Vs + Vu,

Vs = 0,8 W (H¢)2,

Объем, прилегающий к криволинейной поверхности отвала

1 - криволинейная поверхность отвала; 2 - объем, прилегающий к криволинейной поверхности отвала; 3 - опорная плоскость отсчета (GRP)

Черт. 1

Площадь проекции отвала

1 - площадь проекции Аm (прямой, полусферический и сферический отвалы)

Черт. 2

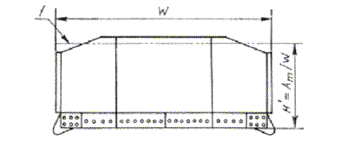

Размеры прямого, полусферического и сферического отвалов

1 - эффективный контур отвала (только для прямых отвалов)

Черт. 3

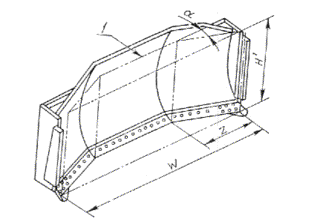

Эффективный контур для сферического и полусферического отвалов

1 - эффективный контур отвала

Черт. 4

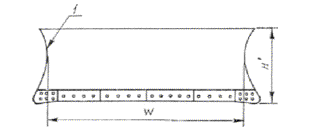

Размеры поворотного отвала

1 - эффективный контур отвала

Черт. 5

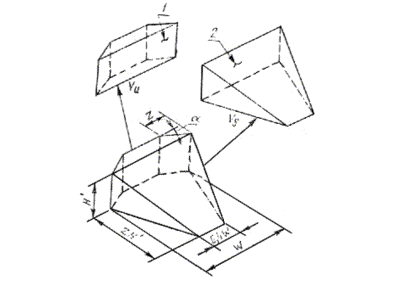

Объем призмы волочения

1 - эффективный контур полусферического и сферического отвалов; 2 - прямой и поворотный отвалы

Черт. 6
