ГОСТ 28737-90

Группа Ж33


ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР


БАЛКИ ФУНДАМЕНТНЫЕ ЖЕЛЕЗОБЕТОННЫЕ ДЛЯ СТЕН ЗДАНИЙ ПРОМЫШЛЕННЫХ И СЕЛЬСКОХОЗЯЙСТВЕННЫХ ПРЕДПРИЯТИЙ

Технические условия

Reinforced concrete foundation beams

for buildings walls of industrial and

agricultural enterprises. Specifications


ОКП 58 2400

                                            Дата введения 1991-07-01

ИНФОРМАЦИОННЫЕ ДАННЫЕ


1.  РАЗРАБОТАН И ВНЕСЕН Центральным научно-исследовательским и проектно-экспериментальным институтом промышленных зданий и сооружений (ЦНИИпромзданий) Госстроя СССР

РАЗРАБОТЧИКИ

В.А.  Бажанова (руководитель темы); А.Я. Розенблюм; Н.М. Гримайло; Г.И. Бердичевский, д-р техн. наук; М.Г. Коревицкая, канд. техн. наук; И.Н. Котов; Н.В. Юдин; В.И. Пименова; Е.И. Серговская; В.И. Деньщиков


2.  УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ постановлением Государственного строительного комитета СССР от 16.10.90 N 88


3.  ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ


+------------------------------------------------------------------+

¦       Обозначение НТД, на который     ¦       Номер пункта       ¦

¦               дана ссылка             ¦                          ¦

+------------------------------------------------------------------+

     ГОСТ 5781-82                               1.3.6

     ГОСТ 6727-80                               1.3.6

     ГОСТ 8829-85                               3.1

     ГОСТ 10060-87                              3.3

     ГОСТ 10180-90                              3.2

     ГОСТ 10884-81                              1.3.6

     ГОСТ 10922-90                              3.5

     ГОСТ 12730.0-78                            3.4

     ГОСТ 12730.5-84                            3.4

     ГОСТ 13015.0-83                            1.3.1, 1.3.10

     ГОСТ 13015.1-81                            2.1, 2.2

     ГОСТ 13015.2-81                            1.4.1

     ГОСТ 13015.4-84                            4.1

     ГОСТ 17624-87                              3.2

     ГОСТ 17625-83                              3.8

     ГОСТ 18105-86                              3.2

     ГОСТ 22362-77                              3.6

     ГОСТ 22690-88                              3.2

     ГОСТ 22904-78                              3.8

     ГОСТ 23009-78                              1.2.6

     ГОСТ 23858-79                              3.5

     ГОСТ 26433.0-85                            3.7

     ГОСТ 26433.1-89                            3.7

     ГОСТ 26633-85                              1.3.3

     ТУ 14-4-1322-85                            1.3.6


Настоящий  стандарт распространяется на железобетонные фундаментные балки, изготовляемые из тяжелого бетона и предназначаемые для опирания наружных и внутренних стен зданий промышленных и сельскохозяйственных предприятий.

Балки  применяют в соответствии с указаниями рабочих чертежей балок и дополнительными требованиями, оговариваемыми при заказе этих конструкций.



1. Технические требования


1.1.  Балки следует изготовлять в соответствии с требованиями настоящего стандарта и технологической документации, утвержденной предприятием-изготовителем, по рабочим чертежам серий 1.415.1-2 и1.815.1-1.


1.2.  Основные параметры и размеры


1.2.1.  Балки в зависимости от ширины поперечного сечения по верху подразделяют на типы:

-  для стен зданий с шагом колонн до 6000 мм включ.:


        IБФ - при ширине 200 мм,

        2БФ    "    "    300 мм,

        3БФ    "    "    400 мм,

        4БФ    "    "    520 мм;

-  для стен зданий с шагом колонн 12000 мм:


        5БФ - при ширине 320 мм,

        6БФ    "    "    400 мм.

1.2.2.  Форма и основные размеры балок должны соответствовать указанным в табл.1.



Таблица 1






Типоразмер

балки

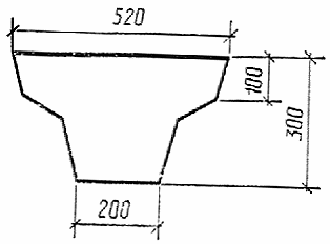

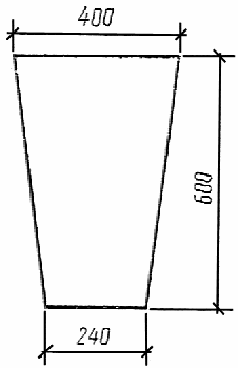

Эскиз поперечного

сечения балки


Длина балки,

мм


Обозначение серии рабочих чертежей

балок




1БФ60



1БФ55



1БФ51



1БФ48



1БФ45



1БФ43



1БФ40







     5950



     5500



     5050



     4750



     4450



     4300



     4000















     1.415.1-2















1БФ30



1БФ24



1БФ15










     2950



     2350



     1450







     1.815.1-1







2БФ60



2БФ55



2БФ51



2БФ48



2БФ45



2БФ43



2БФ40







     5950



     5500



     5050



     4750



     4450



     4300



     4000















     1.415.1-2















2БФ60



2БФ30



2БФ24



2БФ15












     5950



     2950



     2350



     1450







     1.815.1-1











3БФ60



3БФ55



3БФ51



3БФ48



3БФ45



3БФ43



3БФ40






     5950



     5500



     5050



     4750



     4450



     4300



     4000















     1.415.1-2















3БФ60



3БФ30



3БФ24



3БФ15












     5950



     2950



     2350



     1450











     1.815.1-1







4БФ60



4БФ55



4БФ51



4БФ48



4БФ45



4БФ43



4БФ40





     5950



     5500



     5050



     4750



     4450



     4300



     4000















     1.415.1-2















4БФ60



4БФ30



4БФ24



4БФ15












     5950



     2950



     2350



     1450











     1.815.1-1







5БФ120



5БФ111



5БФ108



5БФ105



5БФ103





     11950



     11050



     10750



     10450



     10300





















     1.415.12



6БФ120



6БФ111



6БФ108



6БФ105



     11950



     11050



     10750



     10450





















6БФ103








     10300





1.2.3.  Балки для стен зданий промышленных предприятий, за исключением балок типоразмеров 1БФ40-1БФ60, изготовляют как предварительно напряженными, так и без предварительного напряжения продольной арматуры. Балки для стен зданий сельскохозяйственных предприятий и балки типоразмеров 1БФ40-1БФ60 для стен зданий промышленных предприятий изготовляют только с ненапрягаемой арматурой.


1.2.4.  Значения показателей расхода бетона и стали на балки должны соответствовать указанным в рабочих чертежах на эти балки.


1.2.5.  Балки следует изготовлять со строповочными отверстиями, предусмотренными для подъема и монтажа их специальными захватными устройствами. Допускается вместо строповочных отверстий предусматривать монтажные петли, выполненные в соответствии с рабочими чертежами на балки.


1.2.6.  Балки обозначают марками в соответствии с требованиями ГОСТ 23009. Марка балки состоит из буквенно-цифровых групп, разделенных тире.

В  первой группе указывают обозначение типоразмера балки. Буквы и цифры перед буквами обозначают тип балки (п.1.2.1), а цифры после букв - длину балки в дециметрах (округленную до целого числа).

Во  второй группе указывают:

порядковый  номер балки по несущей способности;

класс  напрягаемой арматуры (только для предварительно напряженных балок).

В  третьей группе, при необходимости, указывают дополнительные характеристики, отражающие особые условия применения балок, например, их стойкость к воздействию агрессивных сред, а также конструктивные особенности балок - наличие монтажных петель или закладных изделий.

Пример  условного обозначения (марки) балки типоразмера 2БФ60, третьей по несущей способности, с напрягаемой арматурной сталью класса А-IV:


2БФ60 -3AIV

То  же, типоразмера 4БФ48, четвертой по несущей способности, с напрягаемой арматурной сталью класса Ат-VCK, при замене строповочных отверстий монтажными петлями, изготовленной из бетона нормальной проницаемости (Н) и предназначенной для применения в условиях воздействия слабоагрессивной среды:


4БФ48 -4АтVCK -На

Примечание.  Допускается принимать обозначение марок балок в соответствии с указаниями рабочих чертежей на эти балки до их пересмотра.


1.3.  Характеристики


1.3.1.  Балки должны удовлетворять требованиям ГОСТ 13015.0:

по  показателям фактической прочности бетона (передаточной, отпускной и в проектном возрасте);

по  морозостойкости, а для балок, эксплуатируемых в условиях воздействия агрессивной среды, - также по водонепроницаемости бетона;

к  маркам сталей для арматурных и закладных изделий, в том числе для монтажных петель;

по  толщине защитного слоя бетона до арматуры;

по  защите от коррозии.


1.3.2.  Балки должны удовлетворять установленным при проектировании требованиям по прочности и трещиностойкости и при испытании их нагружением выдерживать контрольные нагрузки, указанные в рабочих чертежах на эти балки.


1.3.3.  Балки следует изготовлять из тяжелого бетона по ГОСТ 26633 классов по прочности на сжатие, указанных в рабочих чертежах на эти балки.

Максимальная  крупность заполнителя в бетоне должна быть не более 20 мм.


1.3.4.  Усилия обжатия (отпуск натяжения арматуры) передают на бетон после достижения им требуемой передаточной прочности.

Нормируемая  передаточная прочность бетона предварительно напряженных балок в зависимости от класса бетона по прочности на сжатие, вида и класса напрягаемой арматурной стали должна соответствовать указанной в рабочих чертежах этих балок.


1.3.5.  Нормируемая отпускная прочность бетона предварительно напряженных балок должна быть равна нормируемой передаточной прочности бетона на сжатие, а балок с ненапрягаемой арматурой - 70% прочности бетона на сжатие, соответствующей его классу.

При  соответствующем обосновании допускается по согласованию с проектной организацией, изготовителем и потребителем балок повышать нормируемую отпускную прочность бетона, но не более 90% прочности бетона на сжатие, соответствующей его классу, а в балках с ненапрягаемой арматурой - снижать нормируемую отпускную прочность бетона.


1.3.6.  Для армирования балок следует принимать арматурную сталь следующих видов и классов:

в  качестве напрягаемой арматуры - стержневую термомеханически упрочненную классов Ат-IVK, Ат-VCK по ГОСТ 10884, горячекатаную стержневую класса А-IV по ГОСТ 5781 и стержневую класса А-IIIв, изготовленную из арматурной стали класса А-III по ГОСТ 5781 упрочнением вытяжкой с контролем значений напряжения и предельного удлинения;

в  качестве ненапрягаемой арматуры - стержневую термомеханически упрочненную класса Ат-IVC по ГОСТ 10884, горячекатаную стержневую класса А-III по ГОСТ 5781 и обыкновенную арматурную проволоку классов Вр-I по ГОСТ 6727 и Врп-I по ТУ 14-4-1322.


1.3.7.  Значения действительных отклонений напряжений в напрягаемой арматуре не должны превышать предельных, установленных в рабочих чертежах балок.


1.3.8.  Форма и размеры арматурных изделий и их положение в балках должны соответствовать указанным в рабочих чертежах этих балок.


1.3.9.  Значения действительных отклонений геометрических параметров балок не должны превышать предельных, указанных в табл.2.



Таблица 2

+------------------------------------------------------------------+

¦Наименование отклонения  ¦Наименование геометрического¦Пред. откл.¦

¦геометрического параметра¦          параметра         ¦           ¦

+------------------------------------------------------------------+

Отклонение от линейного    Длина балки:

размера

                             1450                          +/-5

                             2350                          +/-6

                             2950, 4000                    +/-8

                             от 4300 до 5950 включ.        +/-10

                             10300 и более                 +/-12

                           Ширина балки                    +/-6

                           Высота балки                    +/-8

                           Размер, определяющий

                           положение строповочного

                           отверстия в балках длиной:

                             до 5950 включ.                15

                             10300 и более                 20

Отклонение от прямолиней-

ности профиля верхней по-

верхности балки на всей

ее длине:                              -

     до 2350 включ.                                        10

     св. 2350 до 4000                                      12

      "  4000  " 5950                                      15

      "  5950                                              20


1.3.10.  Требования к качеству поверхностей и внешнему виду балок - по ГОСТ 13015.0. При этом качество бетонных поверхностей балок должно удовлетворять требованиям, установленным для категории А6. По согласованию изготовителя с потребителем верхняя поверхность балок может быть категории А7.


1.3.11.  В бетоне балок, поставляемых потребителю, трещины не допускаются, за исключением усадочных и других поверхностных технологических трещин, ширина которых не должна превышать 0,2 мм.


1.4.  Маркировка


1.4.1.  Маркировка балок - по ГОСТ 13015.2.

Маркировочные  надписи и знаки следует наносить на торцевую сторону или на боковую грань у торца балки. На торцевую сторону балки, имеющую строповочные отверстия (вместо монтажных петель), должен быть нанесен монтажный знак "Верх изделия" по ГОСТ 13015.2.



2. Приемка


2.1.  Приемка балок - по ГОСТ 13015.1 и настоящему стандарту. При этом балки принимают:

по  результатам периодических испытаний - по прочности и трещиностойкости балок, по показателям морозостойкости бетона, а также по водонепроницаемости бетона балок, предназначенных для эксплуатации в условиях воздействия агрессивной среды;

по  результатам приемосдаточных испытаний - по показателям прочности бетона (классу бетона по прочности на сжатие, передаточной и отпускной прочности), соответствия арматурных и закладных изделий рабочим чертежам, прочности сварных соединений, точности геометрических параметров, толщины защитного слоя бетона до арматуры, ширины раскрытия поверхностных технологических трещин, категории бетонной поверхности.


2.2.  Периодические испытания нагружением предварительно напряженных балок для контроля их прочности и трещиностойкости проводят перед началом массового изготовления и в дальнейшем - при внесении в них конструктивных изменений и изменении технологии изготовления в соответствии с требованиями ГОСТ 13015.1.

В  процессе серийного производства балок испытания нагружением проводят не реже одного раза в год. Испытания балок длиной 5950 мм и менее в процессе их серийного производства допускается не проводить, если осуществляется неразрушающий контроль в соответствии с требованиями ГОСТ 13015.1.


2.3.  Балки по показателям точности геометрических параметров, толщины защитного слоя бетона до арматуры, категории бетонной поверхности и ширины раскрытия поверхностных технологических трещин следует принимать по результатам выборочного контроля.


2.4.  В документе о качестве балок дополнительно должна быть приведена марка бетона по морозостойкости, а для балок, предназначенных для эксплуатации в агрессивных средах, - марка бетона по водонепроницаемости (если этот показатель оговорен в заказе на изготовление балок).



3. Методы контроля


3.1.  Испытания балок нагружением для контроля их прочности и трещиностойкости следует проводить в соответствии с требованиями ГОСТ 8829.


3.2.  Прочность бетона балок определяют по ГОСТ 10180 на серии образцов, изготовленных из бетонной смеси рабочего состава и хранившихся в условиях, установленных ГОСТ 18105.

При  проверке прочности бетона методами неразрушающего контроля фактическую передаточную и отпускную прочность бетона на сжатие определяют ультразвуковым методом по ГОСТ 17624 или приборами механического действия по ГОСТ 22690. Допускается применение других методов неразрушающего контроля, предусмотренных стандартами на методы испытания бетона.


3.3.  Морозостойкость бетона балок определяют по ГОСТ 10060 на серии образцов, изготовленных из бетонной смеси рабочего состава.


3.4.  Водонепроницаемость бетона балок определяют по ГОСТ 12730.0 и ГОСТ 12730.5.


3.5.  Контроль сварных арматурных и закладных изделий - по ГОСТ 10922 и ГОСТ 23858.


3.6.  Силу натяжения арматуры, контролируемую по окончании натяжения, измеряют по ГОСТ 22362.


3.7.  Размеры и отклонения от прямолинейности, ширину раскрытия поверхностных технологических трещин, размеры раковин, наплывов и околов бетона балок следует контролировать методами, установленными ГОСТ 26433.0 и ГОСТ 26433.1.


3.8.  Размеры и положение арматурных и закладных изделий, а также толщину защитного слоя бетона до арматуры следует определять по ГОСТ 17625 и ГОСТ 22904.



4. Транспортирование и хранение


4.1.  Транспортировать и хранить балки следует в соответствии с требованиями ГОСТ 13015.4 и настоящего стандарта.


4.2.  Балки следует транспортировать и хранить в рабочем положении.


4.3.  Подкладки и прокладки между рядами балок следует устанавливать на расстоянии от торца балки не более 300 мм для балок длиной до 6000 мм и 600 мм - для балок длиной св. 6000 мм. Толщина прокладок должна быть не менее 30 мм; ширину прокладок назначают, исходя из прочности материала прокладок на смятие.


4.4.  Высота штабеля не должна превышать 2000 мм.




Текст документа сверен по:

официальное издание

Госстрой СССР -

М.: Издательство стандартов,

1991

Предоставлено компанией МГК "Информпроект".
