ГОСУДАРСТВЕННЫЙ СТАНДАРТ
СОЮЗА ССР

УСТАНОВКИ ПОДЪЕМНЫЕ
ДЛЯ ОСВОЕНИЯ И РЕМОНТА НЕФТЯНЫХ
И ГАЗОВЫХ СКВАЖИН

ТИПЫ И ОСНОВНЫЕ ПАРАМЕТРЫ

ГОСТ 28113-89

(СТ СЭВ 6348-88)

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ

Москва

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

УСТАНОВКИ ПОДЪЕМНЫЕ ДЛЯ ОСВОЕНИЯ И РЕМОНТА НЕФТЯНЫХ И ГАЗОВЫХ СКВАЖИН

Типы и основные параметры

Workover and production hoisting units for oil and gas wells. Types and basic parameters

ГОСТ
28113-89

(CT СЭВ 6348-88)

Дата введения 01.01.98

Несоблюдение стандарта преследуется по закону

Настоящий стандарт распространяется на подъемные установки для освоения и ремонта нефтяных и газовых скважин, предназначенных для нужд народного хозяйства и экспорта.

1. Установки должны изготовляться следующих типов:

УП - установка подъемная;

УПН - установка подъемно-промывочная (с насосом);

ЛП - лебедка подъемная.

2. Основные параметры подъемных установок должны соответствовать значениям, указанным в таблице.

Допускается уменьшение мощности привода лебедки в соответствии с мощностью тягового двигателя монтажной базы.

Наименование параметров

Значение параметров

Грузоподъемность, т

6,3

10

12,5*

16*

20

32

50

80

125

Условная глубина проведения операций, м:



















насосно-компрессорными трубами диаметром 89 мм

450

710

900

1150

1400

2250

3600

5600

9000

бурильными трубами диаметром 89 мм

-

-

600

700

900

1400

2250

3600

5600

Мощность привода лебедки, кВт, не менее

40

50

50

75

100

140

200

300

400

Номинальное тяговое усилие, кН, не менее

32

53

-

-

54

85

93

110

143

Скорость подъема крюка, м/с, не более

1,6

Длина свечей (труб), м, не менее

12

12,5

20

Высота расположения рабочей площадки, м, не менее

-

-

-

-

-

-

2,5

3,6

4,0

* Изготавливать только для экспорта,

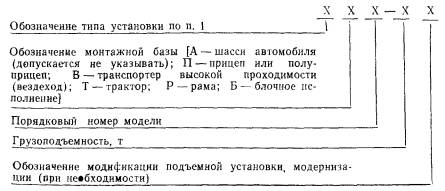

3. Условное обозначение установок должно состоять из наименования в соответствии с п. 1, шифра, построенного по приведенной ниже схеме, и обозначения нормативно-технического документа.

Примеры условных обозначений:

Установка типа УП грузоподъемностью 80 т, смонтированная на автомобиле:

Установка подъемная УП-80 ГОСТ 28113-89

Установка типа ЛП с номинальным тяговым усилием 85 кН, смонтированная на тракторе:

Лебедка подъемная ЛПТ-85 ГОСТ 28113-89

Примечание. Допускается применение условных обозначений, присвоенных до введения настоящего стандарта.

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством химического и нефтяного машиностроения СССР

ИСПОЛИТЕЛИ

Н.Г. Курбанов; А.Г. Дозорцев, канд. техн. наук; Л.И. Якубович (руководители темы); Л.Г. Шаронова

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 24.04.89 № 1062

3. Срок проверки - 1995 г.; периодичность проверки - 5 лет

4. ВВЕДЕН ВПЕРВЫЕ

5. Стандарт содержит все требования СТ СЭВ 6348-88. В стандарт дополнительно включены типы и условные обозначения подъемных установок
