ГОСТ 27215-87

Группа Ж33


ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР


ПЛИТЫ ПЕРЕКРЫТИЙ ЖЕЛЕЗОБЕТОННЫЕ РЕБРИСТЫЕ ВЫСОТОЙ 400 мм

ДЛЯ ПРОИЗВОДСТВЕННЫХ ЗДАНИЙ ПРОМЫШЛЕННЫХ ПРЕДПРИЯТИЙ

Технические условия

Reinforced concrete ribbed floor slabs of 400 mm depth for industrial buildings.

Specifications

ОКП 58 4200

Дата введения 1988-01-01


ИНФОРМАЦИОННЫЕ ДАННЫЕ

1.  РАЗРАБОТАН Центральным научно-исследовательским и проектно-экспериментальным институтом промышленных зданий и сооружений (ЦНИИпромзданий) Госстроя СССР

Научно-исследовательским  институтом бетона и железобетона (НИИЖБ) Госстроя СССР

Научно-исследовательским  институтом строительных конструкций (НИИСК) Госстроя СССР

ИСПОЛНИТЕЛИ

В.М.Трахтенгерц  (руководитель темы); Г.В.Выжигин, канд. техн. наук; Т.Е.Суровова; О.А.Дорожкина; В.И.Пименова; Г.И.Бердичевский, д-р техн. наук; А.Е.Кузьмичев, канд. техн. наук; В.П.Ковтунов, канд. техн. наук; Н.Н.Светликова

2.  ВНЕСЕН Центральным научно-исследовательским и проектно-экспериментальным институтом промышленных зданий и сооружений (ЦНИИпромзданий) Госстроя СССР

3.  УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного строительного комитета СССР от 02.03.87 N 41

4.  ВЗАМЕН ГОСТ 21506-76 (в части плит высотой 400 мм)

5.  ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ



Обозначение НТД, на который дана ссылка


Номер пункта, подпункта


ГОСТ 5781-82


2.13


ГОСТ 6727-80


2.13


ГОСТ 8829-85


4.1


ГОСТ 10060-86


4.3


ГОСТ 10180-78


4.2


ГОСТ 10181.0-81*


4.5


ГОСТ 10181.3-81*

4.5


________________

* На территории Российской Федерации действует ГОСТ 10181-2000., здесь и далее по тексту.  - Примечание "КОДЕКС".




ГОСТ 10922-75


4.7


ГОСТ 12730.0-78


4.4


ГОСТ 12730.1-78


4.6


ГОСТ 12730.5-84


4.4


ГОСТ 13015-75


4.9


ГОСТ 13015.0-83*


2.3, 2.20


ГОСТ 13015.1-81*


3.1


ГОСТ 13015.2-81*


5.1


ГОСТ 13015.3-81*


5.2


ГОСТ 13015.4-84*

5.3


________________

* На территории Российской Федерации действует ГОСТ 13015-2003, здесь и далее по тексту.  - Примечание "КОДЕКС".




ГОСТ 17623-78


4.6


ГОСТ 17624-78


4.2


ГОСТ 17625-83


4.10


ГОСТ 18105-86


4.2


ГОСТ 22362-77


4.8


ГОСТ 22690.0-77* - 22690.4-77*

4.2


________________

* На территории Российской Федерации действует ГОСТ 22690-88, здесь и далее по тексту.  - Примечание "КОДЕКС".




ГОСТ 22904-78


4.10


ГОСТ 23009-78


1.2


ГОСТ 23858-79


4.7


ГОСТ 25820-83*


2.8, 2.9


________________

* На территории Российской Федерации действует ГОСТ 25820-2000, здесь м далее по тексту. - Примечание "КОДЕКС".




ГОСТ 26633-85


2.9


СНиП 2.01.01-82*

Вводная часть


________________

* На территории Российской Федерации действует СНиП 23-01-99, здесь и далее по тексту.  - Примечание "КОДЕКС".





СНиП 2.03.01-84


Вводная часть, 2.14


СНиП 2.03.04-84





Вводная часть





6.  ПЕРЕИЗДАНИЕ. Декабрь 1987 г.

Настоящий  стандарт распространяется на железобетонные ребристые плиты высотой 400 мм, изготовляемые из тяжелого или легкого бетона и предназначенные для перекрытий производственных зданий промышленных предприятий и сооружений различного назначения с шагом несущих конструкций 6 м.

Плиты  изготовляют по рабочим чертежам серий 1.442.1-1, 1.442.1-2 и применяют:

для  отапливаемых зданий и сооружений;

для  неотапливаемых зданий и сооружений и на открытом воздухе при расчетной температуре наружного воздуха (средней температуре  воздуха наиболее холодной пятидневки района строительства согласно СНиП 2.01.01-82) до минус 40 °С включ.;

в  условиях систематического воздействия технологических температур до 50 °С включ.;

при  неагрессивной, слабо- и среднеагрессивной степенях воздействия газообразных сред на железобетонные конструкции;

для  зданий и сооружений с расчетной сейсмичностью до 9 баллов включ.

Допускается  применять плиты в неотапливаемых зданиях и сооружениях на открытом воздухе при расчетной температуре наружного воздуха ниже минус 40 °С, а также в условиях систематического воздействия технологических температур выше 50 °С при соблюдении дополнительных требований, установленных проектной документацией конкретного здания или сооружения (согласно СНиП 2.03.01-84, СНиП 2.03.04-84) и указанных в заказе на изготовление плит.

1. ТИПЫ, ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ

1.1.  Плиты в зависимости от способа их опирания на ригели каркаса здания или сооружения подразделяют на два типа:

1П  - с опиранием на полки ригелей;

2П  - с опиранием на верх ригелей.

Плиты  типа 1П предусмотрены восьми типоразмеров (1П1-1П8), типа 2П - одного типоразмера (2П1).

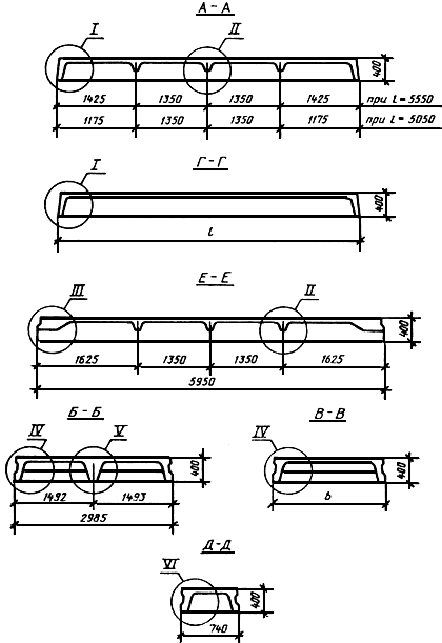

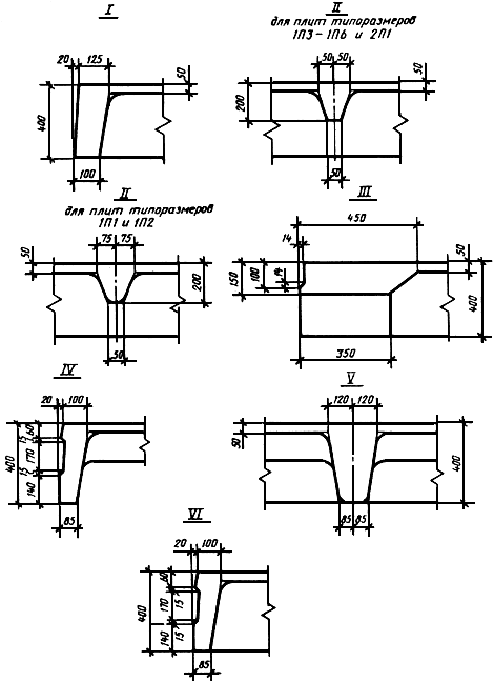

1.2.  Форма и основные размеры плит должны соответствовать указанным на черт.1-4 и в табл.1.

ПЛИТЫ ТИПА 1П

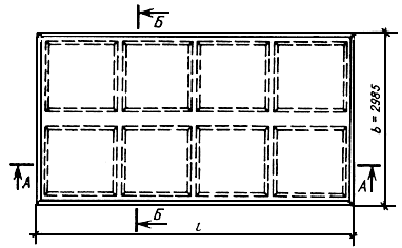

Плиты типоразмеров 1П1 и 1П2

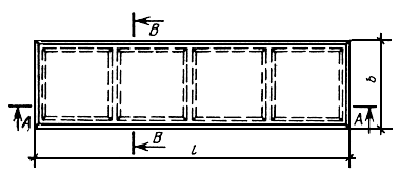

Плиты типоразмеров 1П3-1П6

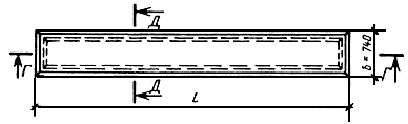

Плиты типоразмеров 1П7 И 1П8

Черт.1

ПЛИТЫ ТИПА 2П

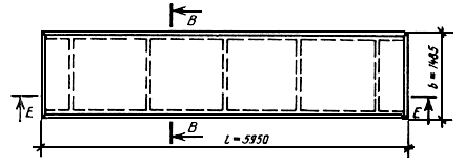

Плиты типоразмера 2П1 рядовые и рядовые у торца или

температурного шва здания или сооружения

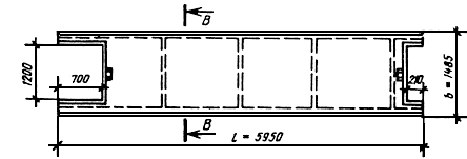

Плиты типоразмера 2П1 межколонные

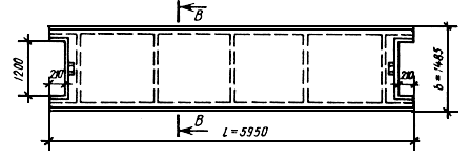

Плиты типоразмера 2П1 межколонные у торца или температурного

шва здания или сооружения

Черт.2

Черт.3


Черт.4


Таблица 1






Типоразмер плиты


Размеры плиты, мм



Масса плиты

(справочная), т


Назначение плиты




Длина,



Ширина,








1П1


5550


2985


4,73 (3,8)


Рядовые и межколонные; рядовые и межколонные у торца или температурного шва здания или сооружения


1П3




1485


2,20 (1,8)







1П5





935


1,70 (1,4)


 Межколонные



1П7






740


1,50 (1,2)







1П2


5050


2985


4,35 (3,5)


 Рядовые и межколонные у торца или температурного шва здания или сооружения


1П4




1485


2,10 (1,7)







1П6

1П8





935

740


1,60 (1,3)

1,37 (1,1)

 Межколонные у торца или температурного шва здания или сооружения


2П1



5950



1485



2,40 (1,9)


Рядовые; рядовые у торца или температурного шва здания или сооружения








2,30 (1,8)


 Межколонные











2,20 (1,8)


 Межколонные у торца или температурного шва здания или сооружения





Примечание.  Масса плиты приведена для тяжелого бетона средней плотности 2500 кг/м, а в скобках - для легкого бетона средней плотности 2000 кг/м.

Марки  плит и их основные параметры приведены в табл.2.

Таблица 2














 Класс напря- гаемой арма- туры


Марка плиты, изготовленной из бетона


Равномерно распределенная нагрузка на плиту, кПа

(кгс/м), при коэффициенте

надежности по нагрузке


Марка бетона по проч- ности на сжатие


Расход материалов на плиту




тяжелого


легкого


=1


>1




Бетон, м


Сталь, кг


Плиты типоразмера 1П1 рядовые, межколонные, рядовые и межколонные у торца или температурного шва здания или сооружения


АТ-VI


1П1-1AтVIT


1П1-1АтVIП


3,5 (360)


4,4 (450)


М350


1,89


91,2





1П1-2АтVIT


1П1-2АтVIП


15,5 (1585)


18,4 (1875)


М350





117,4




1П1-3АтVIT


1П1-3АтVIП


17,9 (1825)


21,3 (2175)


М400





137,5





1П1-4АтVIT


-


22,6 (2310)


27,2 (2775)


М500





173,1





1П1-5AтVIT


-


27,0 (2750)


32,4 (3300)


М500





224,4


АТ-V


1П1-1AтVT


1П1-1АтVП


4,4 (445)


5,4 (550)


М250




97,2





1П1-2АтVТ


1П1-2АтVП


16,4 (1670)


19,4 (1975)


М300





126,6




1П1-3АтVТ


1П1-3АтVП


21,2 (2160)


25,2 (2575)


М350





147,9





1П1-4АтVТ


1П1-4АтVП


25,9 (2645)


31,1 (3175)


М350





184,7





1П1-5АтVТ


1П1-5АтVП


28,4 (2900)


34,1 (3475)


М400




242,8


Ат-VCK


1П1-1AтVCKT-П


1П1-1АтVСKП-П


3,5 (360)


4,4 (450)


М250




97,2





1П1-2АтVСKТ-П


1П1-2АтVСKП-П


13,2 (1350)


15,7 (1600)


М300





126,6




1П1-3АтVСKТ-П


1П1-3АтVСKП-П


17,3 (1760)


20,6 (2100)


М350





150,0





1П1-4АтVCKТ-П


-


22,0 (2245)


26,5 (2700)


М450





192,0





1П1-5АтVСKТ-П


-


27,0 (2750)


32,4 (3300)


М450




250,1


А-IV


1П1-1AIVT


1П1-1AIVП


4,4 (445)

3,5 (360)


5,4 (550)

4,4 (450)


М200




97,2




1П1-2AIVT


1П1-2AIVП


16,4 (1670)

13,2 (1350)


19,4 (1975)

15,7 (1600)


М250





137,0





1П1-3AIVT


1П1-3AlVП


21,2 (2160)

17,3 (1760)


25,2 (2575)

20,6 (2100)


М300





161,6




1П1-4AIVT


1П1-4АIVП


25,9 (2645)

22,0 (2245)


31,1 (3175)

26,5 (2700)


M350





210,8





1ПТ-5АIVТ


1П1-5AIVП


28,4 (2900)

27,0 (2750)


34,1 (3475)

32,4 (3300)


М350





270,9


Плиты типоразмера 1П2 рядовые и межколонные у торца или температурного шва здания или сооружения


Ат-Vl


1П2-1АтVIТ


1П2-1АтVIП


3,5 (360)


4,4 (450)


M350


1,74


84,8





1П2-2АтVIТ


1П2-2AтVIП


15,5 (1585)


18,4 (1875)








101,4




1П2-3АтVIТ


1П2-3АтVIП


17,9 (1825)


21,3 (2175)


M400





119,2





1П2-4АтVIТ


-


22,6 (2310)


27,2 (2775)


M500





151,6





1П2-5АтVIТ


-


27,0 (2750)


32,4 (3300)


M500





193,1


Ат-V


1П2-1АтVТ


1П2-1AтVП


4,4 (450)


5,4 (550)


M250





84,8





1П2-2АтVТ


1П2-2АтVП


16,4 (1670)


19,4 (1975)


M300





109,0




1П2-3АтVТ


1П2-3АтVП


21,2 (2160)


25,2 (2575)


M350





127,6





1П2-4АтVТ


1П2-4АтVП


25,9 (2645)


31,1 (3175)


M350





161,2





1П2-5АтVТ


1П2-5АтVП


28,4 (2900)


34,1 (3475)


M400




208,3


Ат-VCK


1П2-1АтVСKТ-П


1П2-1АтVСKП-П


3,5 (360)


4,4 (450)


M250





84,8





1П2-2АтVСKТ-П


1П2-2АтVСKП-П


13,2 (1350)


15,7 (1600)


M300





109,0




1П2-3АтVСKТ-П


1П2-3AтVСKП-П


17,3 (1760)


20,6 (2100)


M350





129,7





1П2-4АтVСKТ-П


-


22,0 (2245)


26,5 (2700)


M450





168,5





1П2-5АтVСKТ-П


-


27,0 (2750)


32,4 (3300)


M450





215,6


A-IV


1П2-1АIVТ


1П2-1АIVП


4,4 (445)

3,5 (360)


5,4 (550)

4,4 (450)


М200





90,4





1П2-2АIVТ


1П2-2АIVП


16,4 (1670)

13,2 (1350)


19,4 (1975)

15,7 (1600)


М250





117,4





1П2-3АIVТ


1П2-3АIVП


21,2 (2160)

17,3 (1760)

25,2 (2575)

20,6 (2100)


М300





139,3




1П2-4AIVT


1П2-4АIVП


25,9 (2645)

22,0 (2245)


31,1 (3175)

26,5 (2700)


М350




178,9





1П2-5АIVТ


1П2-5АIVП


28,4 (2900)

27,0 (2750)

34,1 (3475)

32,4 (3300)


М350





232,4


Плиты типоразмера 1П3 рядовые, межколонные, рядовые и межколонные у торца или температурного шва здания или сооружения


Ат-VI


1П3-1AтVIT


1П3-1АтVIП


3,5 (360)


4,4 (450)


М350


0,9


45,5





1П3-2АтVIТ


1П3-2АтVIП


15,5 (1585)


18,4 (1875)


М350





59,3





1П3-3АтVIТ


1П3-3АтVIП


17,9 (1825)


21,3 (2175)


М400





68,9




1П3-4АтVIТ


-


22,6 (2310)


27,2 (2775)


М500





87,6





1П3-5АтVIТ


-


27,0 (2750)


32,4 (3300)


М500





114,8





1П3-6АтVIТ


-


33,9 (3455)


40,2 (4100)


М500




142,0


Aт-V


1П3-1АтVТ


1П3-1АтVП


4,4 (445)


5,4 (560)


М250




48,5





1П3-2АтVТ


1П3-2АтVП


16,4 (1670)


19,4 (1975)


М300





63,9





1П3-3АтVТ


1П3-3АтVП


21,2 (2160)


25,2 (2575)


М350





74,1




1П3-4АтVТ


1П3-4АтVП


25,9 (2645)


31,1 (3175)


М350





93,4





1П3-5АтVТ


1П3-5АтVП


30,9 (3150)


37,0 (3775)


М400





124,0





1П3-6АтVТ


-


36,2 (3690)


42,9 (4375)


М450





152,4





1П3-7АтVТ


-


44,1 (4495)


52,7  (5375)


М500





168,9


Ат-VCK


1П3-1АтVСKТ-П


1П3-1АтVСKП-П


3,5 (360)


4,4 (450)


М250





48,5





1П3-2АтVСKТ-П


1П3-2АтVСKП-П


13,2 (1350)


15,7 (1600)


М300





639





1П3-3АтVСKТ-П


1П3-3АтVСKП-П


17,3 (1760)


20,6 (2100)


М350





74,1




1П3-4АтVСKТ-П


-


22,0 (2245)


26,5 (2700)


М450





93,4





1П3-5АтVСKТ-П


-


27,0 (2750)


32,4 (3300)


М450





124,0





1П3-6АтVСKТ-П


-


33,9 (3455)


40,2 (4100)


М500





152,4





1П3-7АтVСKТ-П


-


41,8 (4265)


50,0 (5100)


М500





168,9


A-IV





1П3-1AIVT


1П3-1AIVП


4,4 (445)

3,5 (360)


5,4 (550)

4,4 (450)


М200





48,5





1П3-2АIVТ


1П3-2АIVП


16,4 (1670)

13,2 (1350)


19,4 (1975)

15,7 (1600)


М250





69,1





1П3-3AIVT


1П3-3АIVП


21,2 (2160)

17,3 (1760)


25,2 (2575)

20,6 (2100)


М300




79,9




1П3-4АIVТ


1П3-4АIVП


25,9 (2645)

22,0 (2245)


31,1 (3175)

26,5 (2700)


М350





102,8





1П3-5АIVТ


1П3-5AIVП


30,9 (3150)

27,0 (2750)


37,0 (3775)

32,4 (3300)


М350





134,4





1П3-6АIVТ


-


36,2 (3690)

33,9 (3455)


42,9 (4375)

40,2 (4100)


М450





164,0





1П3-7AIVT


-


44,1 (4495)

41,8 (4265)


52,7 (5375)

50,0 (5100)


М500





187,7


Плиты типоразмера 1П4 рядовые и межколонные у торца или температурного шва здания или сооружения


Ат-VI


1П4-1АтVIТ


1П4-1АтVIП


3,5 (360)


4,4 (450)


M350


0,83


42,2





1П4-2АтVIТ


1П4-2АтVIП


15,5 (1585)


18,4 (1875)


M350





51,2




1П4-3АтVIТ


1П4-3АтVIП


17,9 (1825)


21,3 (2175)


M400





59,6




1П4-4АтVIТ


-


22,6 (2310)


27,2 (2775)


M500





76,8





1П4-5АтVIТ


-


27,0 (2750)


32,4 (3300)


M500





99,0





1П4-6АтVIТ


-


33,9 (3455)


40,2 (4100)


M500





123,8


Ат-V


1П4-1АтVТ


1П4-1АтVП


4,4 (445)


5,4 (550)


M250





42,2





1П4-2АтVТ


1П4-2АтVП


16,4 (1670)


19,4 (1975)


M300





55,0





1П4-3АтVТ


1П4-3АтVП


21,2 (2160)


25,2 (2575)


M350





63,8





1П4-4АтVТ


1П4-4АтVП


25,9 (2645)


31,1 (3175)


M350





81,6





1П4-5АтVТ


1П4-5АтVП


30,9 (3150)


37,0 (3775)


M400





106,6





1П4-6АтVТ


-


36,2 (3690)


42,9 (4375)


M450




132,2





1П4-7АтVТ


-


44,1 (4495)


52,7 (5375)


M500





146,5


Ат-VCK


1П4-1АтVСKТ-П


1П4-1АтVСKП-П


3,5 (360)


4,4 (450)


M250





42,2





1П4-2АтVСKТ-П


1П4-2АтVСKП-П


13,2 (1350)


15,7 (1600)


M300





 55,0





1П4-3АтVСKТ-П


1П4-3АтVСKП-П


17,3 (1760)


20,6 (2100)


M350





63,8




1П4-4АтVСKТ-П


-


22,0 (2245)


26,5 (2700)


M450





81,6





1П4-5АтVСKТ-П


-


27,0 (2750)


32,4 (3300)


M450





106,6





1П4-6АтVСKТ-П


-


33,9 (3455)


40,2 (4100)


M500





132,2





1П4-7АтVСKТ-П


-


41,8 (4265)


50,0 (5100)


M500





146,5


A-IV


1П4-1AlVT


1П4-1АIVП


4,4 (445)

3,5 (360)


5,4 (550)

4,4 (450)


М200





45,0





1П4-2АIVТ


1П4-2АIVП


16,4 (1670)

13,2 (1350)


19,4 (1975)

15,7 (1600)


М250





59,2





1П4-3АIVТ


1П4-3АIVП


21,2 (2160)

17,3 (1760)


25,2 (2575)

20,6 (2100)


М300





68,6





1П4-4АIVТ


1П4-4АIVП


25,9 (2645)

22,0 (2245)


31,1 (3175)

26,5 (2700)


М350





86,8





1П4-5АIVТ


1П4-5АIVП


30,9 (3150)

27,0 (2750)


37,0 (3775)

32,4 (3300)


М350





115,0





1П4-6АIVТ


-


36,2 (3690)

33,9 (3455)


42,9 (4375)

40,2 (4100)


М450





141,8





1П4-7АIVТ


-


44,1 (4495)

41,8 (4265)


52,7 (5375)

50,0 (5100)


M500





156,9


Плиты типоразмера 1П5 межколонные


Ат-VI


1П5-1АтVIТ


1П5-1АтVIП


3,5 (360)


4,4 (450)


М350


0,68


38,5





1П5-2АтVIТ


1П5-2АтVIП


15,2 (1545)


18,0 (1835)


М350





42,1





1П5-3АтVIТ


1П5-3АтVIП


17,9 (1825)


21,3 (2175)


M400





45,7




1П5-4АтVIТ


-


22,6 (2310)


27,2 (2775)


M500





54,3





1П5-5АтVIТ


-

27,0 (2750)


32,4 (3300)


М500




58,9





1П5-6АтVIТ


-


33,9 (3455)


40,2 (4100)


М500





84,0


Ат-V


1П5-1АтVТ


1П5-1АтVП


4,4 (445)


5,4 (550)


М250




38,5





1П5-2АтVТ


1П5-2АтVП


17,2 (1750)


20,3 (2075)


М300





45,7





1П5-3АтVТ


1П5-3AтVП


21,2 (2160)


25,2 (2575)


М350





49,9





1П5-4АтVТ


1П5-4АтVП


26,7 (2720)


32,1 (3275)


М350





58,9




1П5-5АтVТ


1П5-5АтVП


30,9 (3150)


37,0 (3775)


М400





64,1





1П5-6АтVТ


-


36,2 (3690)


42,9 (4375)


М450





84,0





1П5-7АтVТ


-


44,1 (4495)


52,7 (5375)


М500





99,6


Ат-VCK


1П5-1АтVСKТ-П


1П5-1АтVСKП-П


3,5 (360)


4,4 (450)


М250





З8,5





1П5-2АтVСKТ-П


1П5-2АтVСKП-П


13,2 (1350)


15,7 (1600)


M300





45,7





1П5-3АтVСKТ-П


1П5-3АтVСKП-П


17,3 (1760)


20,6 (2100)


М350





49,9




1П5-4АтVСKТ-П


-


22,0 (2245)


26,5 (2700)


М450





58,9





1П5-5АтVСKТ-П


-


27,0 (2750)


32,4 (3300)


М450





64,1





1П5-6АтVСKТ-П


-


33,9 (3455)


40,2 (4100)


М500





84,0





1П5-7АтVСKТ-П


-


41,8 (4265)


50,0 (5100)


М500




99,6


A-IV



1П5-1AIVT


1П5-1AIVП


4,4 (445)

3,5 (360)


5,4 (550)

4,4 (450)


М200





38,5





1П5-2АIVТ


1П5-2AIVП


16,4 (1670)

13,2 (1350)


19,4 (1975)

15,7 (1600)


М250





49,9




1П5-3АIVТ


1П5-3АIVП


21,2 (2160)

17,3 (1760)


25,2 (2575)

20,6 (2100)


М300





54,5





1П5-4АIVТ


1П5-4АIVП


25,9 (2645)

22,0 (2245)


31,1 (3175)

26,5 (2700)


М350





64,1





1П5-5АIVТ


1П5-5АIVП


30,9 (3150)

27,0 (2750)


37,0 (3775)

32,4 (3300)


М350





69,9





1П5-6AIVT


-


36,2 (3690)

33,9 (3455)


42,9 (4375)

40,2 (4100)


М450





93,4





1П5-7AIVT


-


44,1 (4495)

41,8 (4265)


52,7 (5375)

50,0 (5100)


М500





110,0


Плиты типоразмера 1П6 межколонные у торца или температурного шва здания или сооружения


Ат-VI


1П6-1АтVIТ


1П6-1АтVIП


3,5 (360)


4,4 (450)


М350


0,63


35,8





1П6-2АтVIТ


1П6-2АтVIП


15,2 (1545)


18,0 (1835)


М350





39,2




1П6-3АтVIТ


1П6-3АтVIП


17,9 (1825)


21,3 (2175)


М400





42,4




1П6-4АтVIТ


-


22,6 (2310)


27,2 (2775)


М500





50,3





1П6-5АтVIТ


-


27,0 (2750)


32,4 (3300)


М500





54,5





1П6-6АтVIТ


-


З3,9 (3455)


40,2 (4100)


М500





78,0



Ат-V


1П6-1АтVТ


1П6-1АтVП


4,4 (445)


5,4 (550)


М250




35,8





1П6-2АтVТ


1П6-2АтVП


17,2 (1750)


20,3 (2075)


М300





42,4





1П6-3АтVТ


1П6-3АтVП


21,2 (2160)


25,2 (2575)


М350




46,2




1П6-4АтVТ


1П6-4АтVП


26,7 (2720)


32,1 (3275)


М350




54,5





1П6-5АтVТ


1П6-5АтVП


30,9 (3150)


37,0 (3775)


М400





59,3





1П6-6АтVТ


-


36,2 (3690)


42,9 (4375)


М450





78,0





1П6-7АтVТ


-


44,1 (4495)


52,7 (5375)


М500





92,6


Ат-VCK


1П6-1АтVСKТ-П


1П6-1АтVCKП-П


3,5 (360)


4,4 (450)


М250




35,8





1П6-2АтVСKТ-П


1П6-2АтVСKП-П


13,2 (1350)


15,7 (1600)


М300





42,4




1П6-3АтVСKТ-П


1П6-3АтVСKП-П


17,3 (1760)


20,6 (2100)


М350





46,2





1П6-4АтVСKТ-П


-


22,0 (2245)


26,5 (2700)


М450





54,5





1П6-5АтVСKТ-П


-


27,0 (2750)


32,4 (3300)


М450





59,3





1П6-6АтVСKТ-П


-


33,9 (3455)


40,2 (4100)


М500





78,0





1П6-7АтVСKТ-П


-


41,8 (4265)


50,0 (5100)


М500





92,6


A-IV



1П6-1АIVТ


1П6-1АIVП


4,4 (445)

3,5 (360)


5,4 (550)

4,4 (450)


М200




35,8





1П6-2АIVТ


1П6-2AIVП


16,4 (1670)

13,2 (1350)


19,4 (1975)

15,7 (1600)


М250





46,2





1П6-3АIVТ


1П6-3АIVП


21,2 (2160)

17,3 (1760)


25,2 (2575)

20,6 (2100)


М300





50,4




1П6-4AIVT


1П6-4АIVП


25,9 (2645)

22,0 (2245)


31,1 (3175)

26,5 (2700)


М350




59,3





1П6-5AIVT


1П6-5АIVП


30,9 (3150)

27,0 (2750)


37,0 (3775)

32,4 (3300)


М350





64,5





1П6-6AIVT


-


36,2 (3690)

33,9 (3455)


42,9 (4375)

40,2 (4100)


М450





86,6





1П6-7AIVT


-


44,1 (4495)

41,8 (4265)


52,7 (5375)

50,0 (5100)


М500





102,2


Плиты типоразмера 1П7 межколонные


-


1П7-1Т


1П7-1П


3,5 (360)


4,4 (450)


М200


0,6


45,5




1П7-2Т


1П7-2П


13,2 (1350)


15,7 (1600)


М200




63,9





1П7-3Т


1П7-3П


17,2 (1750)


20,6 (2100)


М200





78,9





1П7-4Т


1П7-4П


27,0 (2750)


32,4 (3300)


М300





89,3





1П7-5Т


-


33,8 (3450)


40,2 (4100)


М400





101,1





1П7-6Т


-


41,7 (4250)


50,0 (5100)


М500





127,2


Плиты типоразмера 1П8 межколонные у торца или температурного шва здания или сооружения


-


1П8-1Т


1П8-1П


3,5 (360)


4,4 (450)


М200


0,55


42,6





1П8-2Т


1П8-2П


13,2 (1350)


15,7 (1600)


М200





59,5





1П8-3Т


1П8-3П


17,2 (1750)


20,6 (2100)


М200





72,2





1П8-4Т


1П8-4П


27,0 (2750)


32,4 (3300)


М300




82,2





1П8-5Т


-


33,8 (3450)


40,2 (4100)


М400





92,8





1П8-6Т


-


41,7 (4250)


50,0 (5100)


М500





116,5


Плиты типоразмера 2П1 рядовые


Ат-VI


2П1-1АтVIТ


2П1-1АтVIП


4,4 (445)


5,4 (550)


М350


0,95


55,7





2П1-2ATVIT


2П1-2АтVIП


14,7 (1500)


17,4 (1775)


М350





74,0





2П1-3АтVIТ


2П1-3АтVIП


17,9 (1825)


21,3 (2175)


М400





86,1





2П1-4АтVIТ


-


22,6 (2310)


27,2 (2775)


М500





109,8





2П1-5АтVIТ


-


27,0 (2750)


32,4 (3300)


М500





137,6


Ат-V


2П1-1АтVТ


2П1-1АтVП


4,4 (445)


5,4 (550)


М250




58,9





2П1-2АтVТ


2П1-2АтVП


17,2 (1755)


20,3 (2075)


М300





79,0




2П1-3АтVТ


2П1-3AтVП


20,8 (2120)


24,8 (2525)


М350





91,7




2П1-4АтVТ


2П1-4АтVП


26,8 (2730)


32,1 (3275)


М400





116,0





2П1-5АтVТ


-


30,9 (3150)


37,0 (3775)


М450





147,6





2П1-6АтVТ


-


36,2 (3690)


42,9 (4375)


М500





185,2


Ат-VCK


2П1-1АтVСKТ-П


2П1-1АтVСKП-П


3,5 (360)


4,4 (450)


М250





58,9





2П1-2АтVСKТ-П


2П1-2АтVСKП-П


13,2 (1350)


15,7 (1600)


М350





79,0




2П1-3АтVСKТ-П


2П1-3АтVСKП-П


17,3 (1760)


20,5 (2100)


М400





91,7





2П1-4АтVСKТ-П


-


22,0 (2245)


26,5 (2700)


М450





116,0





2П1-5АтVСKТ-П


-


27,6 (2815)


33,1 (3375)


М500





147,6





2П1-6АтVСKТ-П


-


33,9 (3455)


40,2 (4100)


М600





185,2


A-IV



2П1-1АIVТ


2П1-1АIVП


4,4 (445)

3,5 (360)


5,4 (550)

4,4 (450)


М200





62,7





2П1-2АIVТ


2П1-2АIVП


16,4 (1670)

13,2 (1350)


19,4 (1975)

15,7 (1600)


М300





84,6





2П1-ЗАIVТ


2П1-ЗАIVП


20,8 (2120)

17,3 (1760)


24,8 (2525)

20,5 (2100)


М350





97,9




2П1-4АIVТ


2П1-4АIVП


25,9 (2645)

22,0 (2245)


31,1 (3175)

26,5 (2700)


М350





126,4





2П1-5AIVT


-


30,9 (3150)

27,6 (2815)


37,0 (3775)

33,1 (3375)


М450





158,8





2П1-6АIVТ


-


36,2 (3690)

33,9 (3455)


42,9 (4375)

40,2 (4100)


М500





197,6


Плиты типоразмера 2П1 рядовые у торца или температурного шва здания или сооружения


Aт-VI


2П1-1АтVIТ-1


2П1-1АтVIП-1


4,4 (445)


5,4 (550)


M350


0,95


58,1





2П1-2АтVIТ-1


2П1-2АтVIП-1


14,7 (1500)


17,4 (1775)


M350





76,4




2П1-ЗАтVIТ-1


2П1-3AтVIП-1


17,9 (1825)


21,3 (2175)


M400





88,5





2П1-4АтVIТ-1


-


22,6 (2310)


27,2 (2775)


M500





112,2





2П1-5АтVIТ-1


-


27,0 (2750)


32,4 (3300)


M500





140,0


Ат-V


2П1-1АтVТ-1


2П1-1АтVП-1


4,4 (445)


5,4 (550)


M250





61,3





2П1-2АтVТ-1


2П1-2АтVП-1


17,2 (1755)


20,3 (2075)


M300





81,4




2П1-3АтVТ-1


2П1-3АтVП-1


20,8 (2120)


24,8 (2525)


M350





94,1




2П1-4АтVТ-1


2П1-4АтVП-1


26,8 (2730)


32,1 (3275)


M400





118,4





2П1-5АтVТ-1


-


30,9 (3150)


37,0 (3775)


M450





150,0





2П1-6АтVТ-1


-


36,2 (3690)


42,9 (4375)


M500





187,6


Ат-VCK


2П1-1АтVСKТ-1П


2П1-1АтVСKП-1П


3,5 (360)


4,4 (450)


M250




61,3





2П1-2АтVСKТ-1П


2П1-2АтVСKП-1П


13,2 (1350)


15,7 (1600)


M350





81,4




2П1-3АтVСKТ-1П


2П1-3АтVСKП-1П


17,3 (1760)


20,6 (2100)


M400





94,1





2П1-4АтVСKТ-1П


-


22,0 (2245)


26,5 (2700)


M450





118,4





2П1-5АтVСKТ-1П


-


27,6 (2815)


33,1 (3375)


M500





150,0





2П1-6АтVСKТ-1П


-


33,9 (3455)


40,2 (4100)


M600





187,6


A-IV


2П1-1АIVТ-1


2П1-1АIVП-1


4,4 (445)

3,5 (360)


5,4 (550)

4,4 (450)


M200





65,1





2П1-2АIVТ-1


2П1-2АIVП-1


16,4 (1670)

13,2 (1350)


19,4 (1975)

15,7 (1600)


M300





87,0





2П1-3АIVТ-1


2П1-3АIVП-1


20,8 (2120)

17,3 (1760)


24,8 (2525)

20,6 (2100)


M350





100,3





2П1-4АIVТ-1


2П1-4АIVП-1


25,9 (2645)

22,0 (2245)


31,1 (3175)

26,5 (2700)


M350




128,8





2П1-5АIVT-1


-


30,9 (3150)

27,6 (2815)


37,0 (3775)

33,1( 3375)


M450





161,2





2П1-6АIVТ-1


-


36,2 (3690)

33,9 (3455)


42,9 (4375)

40,2 (4100)


M500





200,0


Плиты типоразмера 2П1 межколонные


Ат-Vl


2П1-1AтVIT-2


2П1-1АтVIП-2


4,4 (445)


5,4 (550)


M350


0,9


54,8





2П1-2АтVIТ-2


2П1-2АтVIП-2


14,7 (1500)


17,4 (1775)


M350





77,9




2П1-3АтVIТ-2


2П1-3АтVIП-2


17,9 (1825)


21,3 (2175)


М400





89,7





2П1-4АтVIТ-2


-


22,6 (2310)


27,2 (2775)


M500





111,1





2П1-5АтVIТ-2


-


27,0 (2750)


32,4 (3300)


M500





138,0


Ат-V


2П1-1АтVТ-2


2П1-1АтVП-2


4,4 (445)


5,4 (550)


М250




58,0





2П1-2АтVТ-2


2П1-2АтVП-2


17,2 (1755)


20,3 (2075)


М300





82,9




2П1-3АтVТ-2


2П1-3АтVП-2


20,8 (2120)



24,8 (2525)

M350




95,3




2П1-4АтVТ-2


2П1-4АтVП-2


26,8 (2730)


32,1 (3275)


М400





117,3





2П1-5АтVТ-2


-


30,9 (3150)



37,0 (3775)


M450





148,6





2П1-6ATVT-2


-

36,2 (3690)


42,9 (4375)


M500





186,1


Ат-VCK


2П1-1АтVСKТ-2П


2П1-1АтVСKП-2П


3,5 (360)


4,4 (450)


М250





58,0





2П1-2АтVСKТ-2П


2П1-2АтVСKП-2П


13,2 (1350)


15,7 (1600)


М350





82,9




2П1-3АтVСKТ-2П


2П1-3АтVСKП-2П


17,3 (1760)


20,5 (2100)


М400





95,3





2П1-4АтVСKТ-2П


-


22,0 (2245)


26,5 (2700)


М450





117,3





2П1-5АтVСKТ-2П


-


27,6 (2815)


33,1 (3375)


М500





148,6





2П1-6АтVСKТ-2П


-


33,9 (3455)


40,2 (4100)


М600





186,1


A-IV


2П1-1АIVТ-2


2П1-1АIVП-2


4,4 (445)

3,5 (360)


5,4 (550)

4,4 (450)


М200





61,8





2П1-2АIVТ-2


2П1-2АIVП-2


16,4 (1670)

13,2 (1350)


19,4 (1975)

15,7 (1600)


М300





88,5





2П1-3АIVТ-2


2П1-3АIVП-2


20,8 (2120)

17,3 (1760)


24,8 (2525)

20,6 (2100)


M350




101,5




2П1-4АIVТ-2


2П1-4АIVП-2


25,9 (2645)

22,0 (2245)


31,1 (3175)

26,5 (2700)


М350





127,7





2П1-5АIVТ-2


-


30,9 (3150)

27,6 (2815)


37,0 (3775)

33,1 (3375)


М450





159,8





2П1-6АIVТ-2


-


36,2 (3690)

33,9 (3455)


42,9 (4375)

40,2 (4100)


М500





198,5


Плиты типоразмера 2П1 межколонные у торца или температурного шва здания или сооружения


Aт-VI


2П1-1АтVIТ-3


2П1-1АтVIП-3


4,4 (445)


5,4 (550)


M350


0,88


57,7





2П1-2АтVIТ-3


2П1-2АтVIП-3


14,7 (1500)


17,4 (1775)


М350





78,9




2П1-3АтVIТ-3


2П1-3АтVIП-3


17,9 (1825)


21,3 (2175)


М400





90,7





2П1-4АтVIТ-3


-


22,6 (2310)


27,2 (2775)


М500





112,0





2П1-5АтVIТ-3


-


27,0 (2750)


32,4 (3300)


М500





139,8


Ат-V


2П1-1АтVТ-3


2П1-1АтVП-3


4,4 (445)


5,4 (550)


М250




60,9





2П1-2АтVТ-3


2П1-2АтVП-3


17,2 (1755)


20,3 (2075)


М300





83,9




2П1-3АтVТ-3


2П1-3АтVП-3


20,8 (2120)


24,8 (2525)


М350





96,3




2П1-4АтVТ-3


2П1-4АтVП-3


26,8 (2730)


32,1 (3275)


М400





118,2





2П1-5АтVТ-3


-


30,9 (3150)


37,0 (3775)


М450





149,8





2П1-6АтVТ-3


-


36,2 (3690)


42,9 (4375)


М500




185,5


Aт-VCK


2П1-1АтVСKТ-3П


2П1-1АтVСKП-3П


3,5 (360)


4,4 (450)


М250




60,9





2П1-2АтVСKТ-3П


2П1-2АтVСKП-3П


13,2 (1350)


15,7 (1600)


М350





83,9




2П1-3АтVСKТ-3П


2П1-3АтVСKП-3П


17,3 (1760)


20,5 (2100)


М400





96,3





2П1-4АтVСKТ-3П


-


22,0 (2245)


26,5 (2700)


М450





118,2





2П1-5АтVСKТ-3П


-


27,6 (2815)


33,1 (3375)


М500





149,8





2П1-6АтVСKТ-3П


-


33,9 (3455)


40,2 (4100)


М600





185,5


A-IV


2П1-1АIVТ-3


2П1-1АIVТ-3*


4,4 (445)

3,5 (360)


5,4 (550)

4,4 (450)


M200




64,7





2П1-2АIVТ-3


2П1-2АIVТ-3*


16,4 (1670)

13,2 (1350)


19,4 (1975)

15,7 (1600)


М300





89,5





2П1-3АIVТ-3


2П1-3AIVП-3


20,8 (2120)

17,3 (1760)


24,8 (2525)

20,6 (2100)


M350





102,5





2П1-4АIVТ-3


2П1-4АIVП-3


25,9 (2645)

22,0 (2245)


31,1 (3175)

26,5 (2700)


M350





128,6




2П1-5AIVT-3


-


30,9 (3150)

27,6 (2815)


37,0 (3775)

33,1 (3375)


M450





161,0





2П1-6AIVT-3


-


36,2 (3690)

33,9 (3455)


42,9 (4375)

40,2 (4100)


M500





197,9


________________

*  Текст соответствует оригиналу. - Примечание "КОДЕКС".

Примечания:

1.  Нагрузка на плиты с напрягаемой арматурой класса А-IV указана: в числителе - для плит, эксплуатируемых в условиях воздействия неагрессивной среды, в знаменателе - для плит, эксплуатируемых в условиях воздействия агрессивной газообразной среды.


2.  Нагрузки приведены с учетом коэффициента надежности по назначению =1,0 и без учета веса плиты (с заливкой швов раствором), который равен:

для  плит шириной 1,5 и 3,0 м из тяжелого бетона - 2,9 кПа (295 кгс/м) при  =1 и 3,2 кПа (325 кгс/м) при  >1, а из легкого бетона - 2,35 кПа (240 кгс/м) при  =1 и 2,60 кПа (265 кгс/м) при  >1;

для  плит шириной 0,95 м из тяжелого бетона - 3,6 кПа (370 кгс/м) при  =1 и 4,0 кПа (405 кгс/м) при  >1, а из легкого бетона - 3,0 кПа (305 кгс/м) при  =1 и 3,3 кПа (335 кгс/м) при  >1;

для  плит шириной 0,75 м из тяжелого бетона - 4,1 кПа (415 кгс/м) при  =1 и 4,5 кПа (455 кгс/м) при  >1, а из легкого бетона - 3,2 кПа (330 кгс/м) при  =1 и 3,6 кП

а (365 кгс/м) при  >1

.

3.  В таблице не приведены марки плит типоразмеров 1П3 и 2П1 с круглыми отверстиями для установки вентиляционных устройств и марки плит с дополнительными характеристиками, отражающими конструктивные особенности и особые условия применения плит (наличие квадратных и других отверстий, дополнительных закладных изделий, стойкость при наличии агрессивных сред, стойкость к сейсмическим воздействиям, к воздействиям низких температур и т.п.). Дополнительные параметры указанных плит принимают по рабочим чертежам серий 1.442.1-1 и 1.442.1-2 и проектной документации конкретного здания или сооружения и отражают их в марке плит согласно требованиям ГОСТ 23009-78.


4.  В случае установки в плитах дополнительных закладных изделий (п.1.4) расход стали на плиту следует принимать по проектной документации на конкретное здание или сооружение.


5.  В случае применения в качестве напрягаемой арматурной стали класса А-V вместо Ат-V, Ат-IVС или Ат-IVK вместо А-IV в марке плит следует заменить обозначение класса арматурной стали соответственно АтV на AV и AIV на АтIVC или АтIVK.

Допускается  изготовлять плиты типоразмеров 1П1-1П6 с вутами в местах сопряжения продольных и торцевых ребер согласно рабочим чертежам на эти плиты.

1.3.  Плиты типоразмеров 1П1-1П6 и 2П1 изготовляют с напрягаемой продольной арматурой, типоразмеров П17* и 1П8 - с ненапрягаемой продольной арматурой.

________________

*  Обозначение соответствует оригиналу. - Примечание "КОДЕКС".

1.4.  В случаях, предусмотренных проектной документацией конкретного здания или сооружения, плиты могут иметь проемы, отверстия, вырезы в полках, углубления на наружных гранях продольных ребер для устройства бетонных шпонок между смежными плитами, а также дополнительные закладные изделия.

1.5.  Буквенно-цифровые группы в марках плит, приведенных в табл.2, содержат следующие обозначения основных характеристик плит:

первая  группа - типоразмер плиты (п.1.2);

вторая  группа - несущая способность плиты, класс арматурной стали (для предварительно напряженных плит), вид бетона (Т - тяжелый бетон, П - легкий бетон);

третья  группа - показатель проницаемости бетона (П - пониженная проницаемость) и конструктивные особенности плиты типоразмера 2П1:

1  - для плит с дополнительными закладными изделиями; 2 - для плит с вырезами с двух сторон по 210 мм; 3 - для плит с вырезами с одной стороны 210 мм, с другой - 700 мм.

Пример  условного обозначения (марки) плиты типоразмера 1П3, первой по несущей способности, с напрягаемой арматурой класса Ат-VCK, изготовляемой из тяжелого бетона, предназначенной для эксплуатации при слабоагрессивной степени воздействия газообразной среды:

1П3-1АтVСКТ-П

То  же, плиты типоразмера 2П1, третьей по несущей способности, с напрягаемой арматурой класса Ат-VI, изготовляемой из легкого бетона, с дополнительными закладными изделиями у температурного шва или торца:

2П1-3Ат-VIП-1

2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

2.1.  Плиты следует изготовлять в соответствии с требованиями настоящего стандарта и технологической документации, утвержденной в установленном порядке, по рабочим чертежам серий 1.442.1-1 и 1.442.1-2.

2.2.  Плиты должны удовлетворять требованиям по прочности, жесткости и трещиностойкости, установленным рабочими чертежами на эти плиты.

2.3.  Плиты должны удовлетворять требованиям ГОСТ 13015.0-83:

по  показателям фактической прочности бетона (в проектном возрасте, передаточной и отпускной);

по  морозостойкости бетона;

к  маркам сталей для закладных изделий, в том числе для монтажных петель;

по  отклонениям толщины защитного слоя бетона до арматуры;

по  защите от коррозии;

по  применению форм для изготовления плит.

2.4.  Плиты следует изготовлять из тяжелого бетона (средней плотности более 2200 до 2500 кг/м включ.) или легкого бетона (средней плотности более 1800 до 2000 кг/мвключ.) марок по прочности на сжатие, указанных в табл.2.





2.5.  Коэффициент вариации прочности бетона в партии для плит высшей категории качества не должен быть более 9%.

2.5.*  Передачу усилий обжатия на бетон (отпуск натяжения арматуры) следует производить после достижения бетоном требуемой передаточной прочности.

Значение  нормируемой передаточной прочности бетона предварительно напряженных плит в зависимости от марки бетона, вида и класса напрягаемой арматурой стали должно соответствовать указанному в рабочих чертежах на эти плиты.**

________________

*  Нумерация соответствует оригиналу.

**  Текст соответствует оригиналу. - Примечание "КОДЕКС".

2.7.  Значение нормируемой отпускной прочности бетона предварительно напряженных плит принимают равным значению нормируемой передаточной прочности, а плит с ненапрягаемой арматурой - равным 70% марки бетона по прочности на сжатие. При поставке плит в холодный период года значение нормируемой отпускной прочности бетона может быть повышено, но не более 85% марки бетона по прочности на сжатие.

Значение  нормируемой отпускной прочности бетона должно соответствовать указанному в проектной документации на конкретное здание или сооружение и в заказе на изготовление плит согласно требованиям ГОСТ 13015.0-83.

2.8.  Легкий бетон плит должен иметь плотную структуру и удовлетворять требованиям ГОСТ 25820-83 по показателям пористости уплотненной бетонной смеси и отклонению средней плотности бетона.

2.9.  Качество материалов, применяемых для приготовления бетона, должно обеспечивать выполнение технических требований к бетону, установленных настоящим стандартом, и удовлетворять требованиям для тяжелого бетона - ГОСТ 26633-85, для легкого бетона - ГОСТ 25820-83.

2.10.  Для плит, эксплуатируемых при слабо- и среднеагрессивной степени воздействия газообразной среды, следует применять бетон, удовлетворяющий требованиям, установленным проектной документацией (согласно требованиям строительных норм и правил по проектированию защиты строительных конструкций от коррозии) и указанным в заказе на изготовление плит.

2.11.  В качестве напрягаемой арматуры предварительно напряженных плит, эксплуатируемых в условиях воздействия неагрессивной среды, следует применять арматурную сталь классов Ат-VI, Aт-V, A-V, A-IVC, А-IV, а плит, эксплуатируемых в условиях воздействия агрессивной газообразной среды, - арматурную сталь классов Ат-VCK, A-IV и Ат-IVK.

Для  плит первой категории качества вместо напрягаемой арматурной стали класса A-IV допускается применять арматурную сталь класса А-IIIв, изготовляемую из арматурной стали класса А-III, упроченной вытяжкой, с контролем величины напряжения и предельного удлинения в соответствии с указаниями, приведенными в рабочих чертежах серий 1.442.1-1 и 1.442.1-2.

2.12.  В качестве ненапрягаемой арматуры следует прменять арматурную сталь классов Ат-IIIС, А-III и Вр-I.

Применение  арматурной стали класса Ат-IIIС при среднеагрессивной степени воздействия газообразной среды на плиты не допускается.

2.13.  Арматурная сталь должна удовлетворять требованиям:

термомеханически  и термически упроченная арматурная сталь классов Ат-VI, Aт-V, Aт-VСК, Aт-IVC, Ат-IVК и Ат-IIIС - ГОСТ 10884-81;

стержневая  горячекатаная арматурная сталь классов А-V, A-IV и А-III - ГОСТ 5781-82;

арматурная  проволока класса Вр-I - ГОСТ 6727-80.

2.14.  Марки арматурной стали, применяемой для армирования плит, должны соответствовать маркам, установленным проектной документацией согласно СНиП 2.03.01-84 и указанным в заказе на изготовление плит.

2.15.  Форма и размеры арматурных и закладных изделий, а также их положение в плитах должны соответствовать указанным в рабочих чертежах серий 1.442.1-1 и 1.442.1-2.

2.16.  Постоянные анкеры напрягаемой арматуры следует выполнять в виде опрессованных обойм и высаженных головок. Форма и размеры опрессованных обойм и высаженных головок должны соответствовать указанным на черт.5.






Высаженная головка




Опрессованная обойма










Черт.5

2.17.  Натяжение арматурной стали классов Ат-V, Aт-VСК, Aт-IVC, Ат-IVК, А-V, A-IV и А-IIIв следует осуществлять электротермическим или механическим способами, стали классов Ат-VI - механическим способом.


2.18.  Значения напряжений в напрягаемой арматуре, контролируемых по окончании натяжения ее на упоры, должны соответствовать приведенным в проектной документации на плиты.

Значения  фактических отклонений напряжений в напрягаемой арматуре не должны превышать ±10%.


2.19.  Значения действительных отклонений геометрических параметров плит не должны превышать предельных, указанных в табл.3.

Таблица 3

мм





Наименование отклонения

геометрического параметра


Наименование геометрического параметра


Пред. откл. для плит категории качества








первой


высшей




Отклонение от линейного размера


Длина плиты



±10


±10




Ширина плиты:











740 и 935



±4


±4




1485



±5


±5




2985



±8


±8




Высота плиты



±5


±5




Толщина полки, размеры ребер



-3, +5


-3, +5




Положение проемов, отверстий и вырезов



5


5




Положение закладных изделий в плоскости плиты:











опорные изделия



5


5




дополнительные изделия



10


10




из плоскости плиты



3


3


Отклонение от прямолинейности


Прямолинейность профиля наружной боковой поверхности плит:














на заданной длине 1000



3


3





по всей длине



8




5




Отклонение от плоскостности


Плоскостность нижней поверхности плиты относительно условной плоскости, проходящей через три угловые точки плиты



10


8


Отклонение от равенства диагоналей



Разность длин диагоналей верхней плоскости плиты


16


12


2.20.  Требования к качеству поверхностей и внешнему виду плит - по ГОСТ 13015.0-83.

Категория  бетонной поверхности плит должна cоответствовать установленной проектной документацией на конкретное здание или сооружение и указанной в заказе на изготовление плит.

2.21.  В бетоне плит, поставляемых потребителю, трещины не допускают, за исключением:

усадочных  и других поверхностных технологических трещин, ширина которых не должна превышать 0,1 мм;

поперечных  в верхней зоне продольных ребер от обжатия бетона, размеры которых не должны превышать указанных в рабочих чертежах на плиты;

поперечных  в торцевых ребрах, ширина которых не должна превышать 0,3 мм.

3. ПРАВИЛА ПРИЕМКИ

3.1.  Правила приемки плит - по ГОСТ 13015.1-81 и настоящему стандарту. При этом плиты принимают:

по  результатам периодических испытаний - по показателям морозостойкости бетона, пористости уплотненной смеси легкого бетона, а также по водонепроницаемости бетона плит, предназначенных для эксплуатации в условиях воздействия агрессивной газообразной среды;

по  результатам приемо-сдаточных испытаний - по показателям прочности бетона (марки бетона по прочности на сжатие, передаточной и отпускной прочности), средней плотности легкого бетона, соответствия арматурных и закладных изделий проектной документации, прочности сварных соединений, точности геометрических параметров, толщины защитного слоя бетона до арматуры, ширины раскрытия технологических трещин, категории бетонной поверхности.

3.2.  Испытания плит по прочности, жесткости и трещиностойкости проводят нагружением только для плит типоразмеров 1П1, 1П3 и 2П1 перед началом массового изготовления плит и в дальнейшем при изменении технологии их изготовления, вида и качества применяемых материалов.

3.3.  Испытания бетона по показателю пористости (объему межзерновых пустот) уплотненной смеси легкого бетона следует проводить не реже одного раза в месяц.

3.4.  Плиты по показателям точности геометрических параметров, толщины защитного слоя бетона до арматуры, категории бетонной поверхности и ширины раскрытия технологических трещин cледует принимать по результатам одноступенчатого выборочного контроля.

4. МЕТОДЫ КОНТРОЛЯ

4.1.  Испытания плит по прочности, жесткости и трещиностойкости следует проводить в соответствии с требованиями ГОСТ 8829-85 и рабочих чертежей на эти плиты.

4.2.  Прочность бетона плит следует определять по ГОСТ 10180-78 на серии образцов, изготовленных из бетонной смеси рабочего состава и хранившихся в условиях, установленных ГОСТ 18105-86. При контроле прочности бетона неразрушающими методами фактическую передаточную и отпускную прочность бетона на сжатие следует определять ультразвуковым методом по ГОСТ 17624-78 или приборами механического действия по ГОСТ 22690.0-77 - ГОСТ 22690.4-77, а также другими методами, предусмотренными стандартами на методы испытаний бетона.

4.3.  Морозостойкость бетона плит следует определять по ГОСТ 10060-86 на серии образцов, изготовленных из бетонной смеси рабочего состава.

4.4.  Водонепроницаемость бетона плит, предназначенных для эксплуатации в условиях воздействия агрессивной газообразной среды, следует определять по ГОСТ 12730.0-78 и ГОСТ 12730.5-84 на серии образцов, изготовленных из бетонной смеси рабочего состава.

4.5.  Объем межзерновых пустот в уплотненной смеси легкого бетона следует определять по ГОСТ 10181.0-81 и ГОСТ 10181.3-81.

4.6.  Среднюю плотность легкого бетона плит следует определять по ГОСТ 12730.1-78 или ГОСТ 17623-78.

4.7.  Методы контроля и испытаний сварных арматурных и закладных изделий следует приводить по ГОСТ 10922-75 и ГОСТ 23858-79.

4.8.  Силу натяжения арматуры, контролируемую по окончании натяжения, следует измерять по ГОСТ 22362-77.

4.9.  Размеры и отклонения от прямолинейности, плоскостности и равенства диагоналей поверхностей плит, ширину раскрытия технологических трещин, качество бетонных поверхностей и внешний вид плит следует проверять методами, установленными ГОСТ 13015-75.

4.10.  Положение арматурных и закладных изделий, а также толщину защитного слоя бетона до арматуры следует определять по ГОСТ 17625-83 и ГОСТ 22904-78.

5. МАРКИРОВКА, ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ

5.1.  Маркировка плит - по ГОСТ 13015.2-81. Маркировчные надписи и знаки следует наносить на наружной грани торцевого или продольного ребра плиты.


5.2.  Требования к документу о качестве плит, поставляемых потребителю, - по ГОСТ 13015.3-81.

Дополнительно  в документе о качестве плит должна быть приведена марка бетона по морозостойкости, а для плит, предназначенных для эксплуатации в условиях воздействия агрессивной газообразной среды, - марка бетона по водонепроницаемости (если эти показатели приведены в заказе на изготовление плит).


5.3.  Транспортировать и хранить плиты следует в соответствии с требованиями ГОСТ 13015.4-84 и настоящего стандарта.


5.3.1.  Плиты следует транспортировать и хранить в горизонтальном положении в штабелях.


5.3.2.  Высота штабеля плит не должна превышать 2,5 м.


5.3.3.  Подкладки под плитами и прокладки между ними в штабеле следует располагать по торцам продольных ребер в местах установки опорных закладных изделий.


5.3.4.  При транспортировании плиты следует укладывать на транспортные средства продольной осью по направлению движения транспорта.




Текст документа сверен по:

официальное издание

М.: Издательство стандартов, 1988

Предоставлено компанией МГК "Информпроект".




Хотите оперативно узнавать о новых публикациях нормативных документов на портале? Подпишитесь на рассылку новостей!

Все ГОСТы >>    ГОСТы «Бетон, ЖБИ, кирпич, фасадные материалы >>





Смотри также: Каталог «Бетон, ЖБИ, кирпич, фасадные материалы» >>
Фотогалереи (21) >>
Статьи (138) >>
ГОСТы (205) >>
СНиПы (14) >>
ВСН (5) >>
Задать вопрос в форуме >>
Строительные блоги (13) >>
Подписка на рассылки >>
VashDom.Ru: перейти в раздел
  поиск


 Copyright © 1999-2016 ВашДом.Ру - проект маркетинговой группы "Текарт"
 По вопросам связанным с работой портала вы можете связаться с нашей службой поддержки или оставить заявку на рекламу.

Рейтинг@Mail.ru
наверх
