ГОСТ 26434-85. Плиты перекрытий железобетонные для жилых зданий. Типы и основные параметры. (Reinforced concrete panels for floors in residential buildings. Types and basic parameters).

ГОСТ 26434-85

Группа Ж33

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ПЛИТЫ ПЕРЕКРЫТИЙ ЖЕЛЕЗОБЕТОННЫЕ ДЛЯ ЖИЛЫХ ЗДАНИЙ

Типы и основные параметры

Reinforced concrete panels for floors in residential

buildings. Types and basic parameters

ОКП 58 4200

Дата введения 1986-01-01

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1.  РАЗРАБОТАН Государственным комитетом по гражданскому строительству и архитектуре при Госстрое СССР

ИСПОЛНИТЕЛИ

Л.С.Экслер  (руководитель темы); И.В.Гаврилова; А.А.Тучнин, канд.техн.наук; Д.К.Баулин; В.С.Зырянов, канд.техн.наук; М.Ф.Евсеева; В.И.Деньщиков

2.  ВНЕСЕН Государственным комитетом по гражданскому строительству и архитектуре при Госстрое СССР

Зам.  председателя С.Г. Змеул

3.  УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по делам строительства от 29 декабря 1984 г. N 235

ГОСТ  26434-85 заменен с 01.01.92 в части типов, основных размеров и параметров железобетонных многопустотных плит на ГОСТ 9561-91 (ИУС N 2 1992г., стр.8)*.

______________

* Примечание юридического бюро "Кодекс".

1.  Настоящий стандарт распространяется на сборные железобетонные плиты, изготовляемые из конструкционных тяжелого и легкого бетонов и предназначенные для несущей части перекрытий жилых зданий.

Стандарт  устанавливает типы, основные размеры и параметры плит, которые следует предусматривать в разрабатываемых новых и пересматриваемых действующих стандартах (технических условиях) и типовой проектной документации на плиты конкретных типов.

2.  Плиты подразделяют на следующие типы:

1П  - сплошные однослойные плиты толщиной 120 мм;

2П  - то же, толщиной 160 мм;

1ПК  - многопустотные плиты толщиной 220 мм, с круглыми пустотами диаметром 159 мм;

2ПК  - то же, с круглыми пустотами диаметром 140 мм;

ПБ  - многопустотные плиты толщиной 220 мм безопалубочного формования.

Плиты  типов 2П и 2ПК изготовляют только из тяжелого бетона.

Примечание.  Форма и размеры пустот в плитах типа ПБ устанавливают стандартами или техническими условиями на плиты этого типа.

2.1.  Плиты всех типов могут быть предусмотрены для опирания по двум или трем сторонам или по контуру.

2.2.  В жилых зданиях с встроенными или пристроенными помещениями общественного назначения для перекрытий этих помещений допускается применять плиты типов и размерами, установленными для перекрытий общественных зданий.

3.  Координационные длина и ширина плит должны соответствовать указанным в табл. 1.

                                                           Таблица 1

+------------------------------------------------------------------+

¦Типоразмер ¦ Координационные размеры плиты, мм ¦ Масса плиты      ¦

¦  плиты    +-----------------------------------¦ (справочная),    ¦

¦           ¦    Длина,      ¦   Ширина,   ¦       т          ¦

+-----------+------------------+----------------+------------------¦

¦     1     ¦         2        ¦        3       ¦       4          ¦

+------------------------------------------------------------------¦

¦                        Плиты типа 1П                             ¦

¦                                                                  ¦

¦1П30.48    ¦                  ¦      4800      ¦      4,3         ¦

¦1П30.54    ¦       3000       ¦      5400      ¦      4,9         ¦

¦1П30.60    ¦                  ¦      6000      ¦      5,4         ¦

¦1П30.66    ¦                  ¦      6600      ¦      5,9         ¦

+-----------+------------------+----------------+------------------¦

¦1П36.48    ¦                  ¦      4800      ¦      5,2         ¦

¦1П36.54    ¦       3600       ¦      5400      ¦      5,8         ¦

¦1П36.60    ¦                  ¦      6000      ¦      6,5         ¦

¦1П36.66    ¦                  ¦      6600      ¦      7,1         ¦

¦                                                                  ¦

¦                        Плиты типа 2П                             ¦

¦                                                                  ¦

¦2П24.60    ¦       2400       ¦      6000      ¦      5,8         ¦

+-----------+------------------+----------------+------------------¦

¦2П30.48    ¦                  ¦      4800      ¦      5,8         ¦

¦2П30.54    ¦       3000       ¦      5400      ¦      6,5         ¦

¦2П30.60    ¦                  ¦      6000      ¦      7,2         ¦

+-----------+------------------+----------------+------------------¦

¦2П36.24    ¦                  ¦      2400      ¦      3,5         ¦

¦2П36.30    ¦                  ¦      3000      ¦      4,3         ¦

¦2П36.36    ¦       3600       ¦      3600      ¦      5,2         ¦

¦2П36.48    ¦                  ¦      4800      ¦      6,9         ¦

¦2П36.54    ¦                  ¦      5400      ¦      7,8         ¦

¦2П36.60    ¦                  ¦      6000      ¦      8,6         ¦

+-----------+------------------+----------------+------------------¦

¦2П60.12    ¦                  ¦      1200      ¦      2,9         ¦

¦2П60.24    ¦       6000       ¦      2400      ¦      5,8         ¦

¦2П60.30    ¦                  ¦      3000      ¦      7,2         ¦

¦2П60.36    ¦                  ¦      3600      ¦      8,7         ¦

¦                                                                  ¦

¦                     Плиты типов 1ПК и ПБ                         ¦

¦                                                                  ¦

¦1ПК24.10   ¦                  ¦      1000      ¦      0,8         ¦

¦1ПК24.12   ¦                  ¦      1200      ¦      0,9         ¦

¦1ПК24.15   ¦                  ¦      1500      ¦      1,1         ¦

¦1ПК24.18   ¦       2400       ¦      1800      ¦      1,3         ¦

¦1ПК24.24   ¦                  ¦      2400      ¦      1,8         ¦

¦1ПК24.30   ¦                  ¦      3000      ¦      2,2         ¦

¦1ПК24.36   ¦                  ¦      3600      ¦      2,7         ¦

+-----------+------------------+----------------+------------------¦

¦1ПК30.10   ¦                  ¦      1000      ¦      0,9         ¦

¦1ПК30.12   ¦                  ¦      1200      ¦      1,1         ¦

¦1ПК30.15   ¦                  ¦      1500      ¦      1,4         ¦

¦1ПК30.18   ¦       3000       ¦      1800      ¦      1,7         ¦

¦1ПК30.24   ¦                  ¦      2400      ¦      2,2         ¦

¦1ПК30.30   ¦                  ¦      3000      ¦      2,8         ¦

¦1ПК30.36   ¦                  ¦      3600      ¦      3,3         ¦

+-----------+------------------+----------------+------------------¦

¦1ПК36.10   ¦                  ¦      1000      ¦      1,1         ¦

¦1ПК36.12   ¦                  ¦      1200      ¦      1,3         ¦

¦1ПК36.15   ¦                  ¦      1500      ¦      1,7         ¦

¦1ПК36.18   ¦       3600       ¦      1800      ¦      2,0         ¦

¦1ПК36.24   ¦                  ¦      2400      ¦      2,7         ¦

¦1ПК36.30   ¦                  ¦      3000      ¦      3,3         ¦

¦1ПК36.36   ¦                  ¦      3600      ¦      4,0         ¦

+-----------+------------------+----------------+------------------¦

¦1ПК42.10   ¦                  ¦      1000      ¦      1,3         ¦

¦1ПК42.12   ¦                  ¦      1200      ¦      1,6         ¦

¦1ПК42.15   ¦                  ¦      1500      ¦      2,0         ¦

¦1ПК42.18   ¦       4200       ¦      1800      ¦      2,3         ¦

¦1ПК42.24   ¦                  ¦      2400      ¦      3,1         ¦

¦1ПК42.30   ¦                  ¦      3000      ¦      3,9         ¦

¦1ПК42.36   ¦                  ¦      3600      ¦      4,7         ¦

+-----------+------------------+----------------+------------------¦

¦1ПК48.10   ¦                  ¦      1000      ¦      1,5         ¦

¦1ПК48.12   ¦                  ¦      1200      ¦      1,8         ¦

¦1ПК48.15   ¦                  ¦      1500      ¦      2,2         ¦

¦1ПК48.18   ¦       4800       ¦      1800      ¦      2,7         ¦

¦1ПК48.24   ¦                  ¦      2400      ¦      3,6         ¦

¦1ПК48.30   ¦                  ¦      3000      ¦      4,5         ¦

¦1ПК48.36   ¦                  ¦      3600      ¦      5,4         ¦

+-----------+------------------+----------------+------------------¦

¦1ПК51.10   ¦                  ¦      1000      ¦      1,6         ¦

¦1ПК51.12   ¦                  ¦      1200      ¦      1,9         ¦

¦1ПК51.15   ¦                  ¦      1500      ¦      2,4         ¦

¦1ПК51.18   ¦       5100       ¦      1800      ¦      2,9         ¦

¦1ПК51.24   ¦                  ¦      2400      ¦      3,8         ¦

¦1ПК51.30   ¦                  ¦      3000      ¦      4,8         ¦

¦1ПК51.36   ¦                  ¦      3600      ¦      5,7         ¦

+-----------+------------------+----------------+------------------¦

¦1ПК54.10   ¦                  ¦      1000      ¦      1,7         ¦

¦1ПК54.12   ¦                  ¦      1200      ¦      2,0         ¦

¦1ПК54.15   ¦                  ¦      1500      ¦      2,5         ¦

¦1ПК54.18   ¦       5400       ¦      1800      ¦      3,0         ¦

¦1ПК54.24   ¦                  ¦      2400      ¦      4,0         ¦

¦1ПК54.30   ¦                  ¦      3000      ¦      5,0         ¦

¦1ПК54.36   ¦                  ¦      3600      ¦      6,0         ¦

+-----------+------------------+----------------+------------------¦

¦1ПК60.10   ¦                  ¦      1000      ¦      1,9         ¦

¦1ПК60.12   ¦                  ¦      1200      ¦      2,2         ¦

¦1ПК60.15   ¦                  ¦      1500      ¦      2,8         ¦

¦1ПК60.18   ¦       6000       ¦      1800      ¦      3,3         ¦

¦1ПК60.24   ¦                  ¦      2400      ¦      4,5         ¦

¦1ПК60.30   ¦                  ¦      3000      ¦      5,6         ¦

¦1ПК60.36   ¦                  ¦      3600      ¦      6,7         ¦

+-----------+------------------+----------------+------------------¦

¦1ПК63.10   ¦                  ¦      1000      ¦      2,0         ¦

¦1ПК63.12   ¦                  ¦      1200      ¦      2,4         ¦

¦1ПК63.15   ¦                  ¦      1500      ¦      3,0         ¦

¦1ПК63.18   ¦       6300       ¦      1800      ¦      3,5         ¦

¦1ПК63.24   ¦                  ¦      2400      ¦      4,7         ¦

¦1ПК63.30   ¦                  ¦      3000      ¦      5,9         ¦

¦1ПК63.36   ¦                  ¦      3600      ¦      7,1         ¦

+-----------+------------------+----------------+------------------¦

¦1ПК66.10   ¦                  ¦      1000      ¦      2,1         ¦

¦1ПК66.12   ¦                  ¦      1200      ¦      2,5         ¦

¦1ПК66.15   ¦                  ¦      1500      ¦      3,1         ¦

¦1ПК66.18   ¦       6600       ¦      1800      ¦      3,7         ¦

¦1ПК66.24   ¦                  ¦      2400      ¦      5,0         ¦

¦1ПК66.30   ¦                  ¦      3000      ¦      6,2         ¦

¦1ПК66.36   ¦                  ¦      3600      ¦      7,4         ¦

+-----------+------------------+----------------+------------------¦

¦1ПК72.10   ¦                  ¦      1000      ¦      2,3         ¦

¦1ПК72.12   ¦                  ¦      1200      ¦      2,7         ¦

¦1ПК72.15   ¦                  ¦      1500      ¦      3,3         ¦

¦1ПК72.18   ¦       7200       ¦      1800      ¦      4,0         ¦

¦1ПК72.24   ¦                  ¦      2400      ¦      5,4         ¦

¦1ПК72.30   ¦                  ¦      3000      ¦      6,7         ¦

¦1ПК72.36   ¦                  ¦      3600      ¦      8,1         ¦

¦                                                                  ¦

¦                        Плиты типа 2ПK                            ¦

¦                                                                  ¦

¦2ПK18.30   ¦                  ¦      3000      ¦      2,2         ¦

¦2ПK18.36   ¦       1800       ¦      3600      ¦      2,6         ¦

¦2ПK18.60   ¦                  ¦      6000      ¦      4,4         ¦

+-----------+------------------+----------------+------------------¦

¦2ПК24.54   ¦                  ¦      5400      ¦      5,2         ¦

¦2ПК24.60   ¦       2400       ¦      6000      ¦      5,8         ¦

¦2ПК24.66   ¦                  ¦      6600      ¦      6,3         ¦

+-----------+------------------+----------------+------------------¦

¦2ПК30.36   ¦                  ¦      3600      ¦      4,3         ¦

¦2ПК30.48   ¦                  ¦      4800      ¦      5,8         ¦

¦2ПК30.54   ¦                  ¦      5400      ¦      6,5         ¦

¦2ПК30.60   ¦       3000       ¦      6000      ¦      7,2         ¦

¦2ПК30.66   ¦                  ¦      6600      ¦      7,9         ¦

¦2ПК30.72   ¦                  ¦      7200      ¦      8,6         ¦

+-----------+------------------+----------------+------------------¦

¦2ПК60.12   ¦                  ¦      1200      ¦      2,9         ¦

¦2ПК60.24   ¦       6000       ¦      2400      ¦      5,8         ¦

¦2ПК60.30   ¦                  ¦      3000      ¦      7,2         ¦

¦2ПК60.36   ¦                  ¦      3600      ¦      8,6         ¦

+------------------------------------------------------------------+

Примечания:

1.  Для плит типа ПБ в обозначении типоразмера, приведенном в таблице, следует заменить 1ПК на ПБ.

2.  Масса плит приведена для плит из тяжелого бетона средней плотности 2500 кг/м.

3.  Направление расчетного пролета плит типа 1ПК устанавливают параллельным длине или ширине плит.

3.1.  Плиты в перекрытии здания следует располагать таким образом, чтобы их координационная длина равнялась соответствующему поперечному или продольному шагу несущих конструкций здания (черт. 1).В случаях, когда согласно СТ СЭВ 1001- 78 во внутренних несущих стенах толщиной 300 мм и более применяют парные координационные оси (заменяемые в проектной документации одной разбивочной осью), координационная длина плиты должна равняться расстоянию между разбивочными осями здания за вычетом координационного размера вставки или его половины (черт. 2).

 - координационная длина плиты; и - расстояние соответственно

между поперечными и продольными координационными осями здания

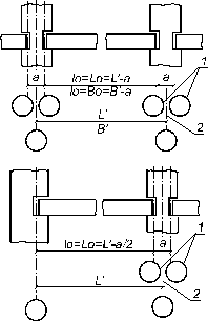

Черт. 1

1 - координационные оси здания; 2 - разбивочная ось здания;   - координационная длина

 плиты; и - расстояние соответственно между поперечными и продольными

координационными осями здания; L’ и В’ - расстояние соответственно между поперечными

 и продольными разбивочными осями здания; а - расстояние

между парными координационными осями

Черт. 2

4.  Конструктивную длину и ширину плит следует принимать равными соответствующему координационному размеру (табл. 1), уменьшенному на размер зазора между смежными плитами , указанный в табл. 2.

При  наличии в местах сопряжения плит разделяющих элементов, геометрические оси которых совмещены с координационными осями (например, монолитные антисейсмические пояса), конструктивную длину плит следует принимать равной соответствующему координационному размеру (табл. 1), уменьшенному на размер разделяющего элемента , указанный в табл. 2.

                                                           Таблица 2

+-----------------------------------------------------------------------------+

¦                          ¦          ¦Дополнительный размер, учитываемый     ¦

¦                          ¦          ¦ при определении конструктивного       ¦

¦ Область применения плиты ¦          ¦       размера плиты, мм               ¦

¦                          ¦Тип плиты +---------------------------------------¦

¦                          ¦          ¦       Длина         ¦    Ширина       ¦

¦                          ¦          +---------------------+-----------------¦

¦                          ¦          ¦   ¦    ¦     ¦               ¦

+--------------------------+----------+-----+------+--------+-----------------¦

¦  Здания со стенами из    ¦          ¦     ¦      ¦        ¦                 ¦

¦кирпича, камней и блоков, ¦          ¦     ¦      ¦        ¦                 ¦

¦за исключением зданий с   ¦  1ПК     ¦  20 ¦  -   ¦   -    ¦10 - для плит    ¦

¦расчетной сейсмичностью   ¦   ПБ     ¦     ¦      ¦        ¦шириной менее    ¦

¦7 баллов и более          ¦          ¦     ¦      ¦        ¦2400             ¦

+--------------------------+----------+-----+------+--------¦20 - для плит    ¦

¦  Здания со стенами из    ¦          ¦     ¦      ¦        ¦шириной 2400 и   ¦

¦кирпича, камней и блоков с¦          ¦     ¦      ¦        ¦более            ¦

¦расчетной сейсмичностью   ¦  1ПК     ¦  20 ¦  140 ¦   -    ¦                 ¦

¦7 баллов и более          ¦          ¦     ¦      ¦        ¦                 ¦

+--------------------------+----------+-----+------+--------+---------------- ¦

¦  Крупнопанельные здания, ¦  1П      ¦     ¦      ¦        ¦                 ¦

¦в том числе здания с      ¦  2П      ¦  20 ¦   -  ¦   60   ¦      20         ¦

¦расчетной сейсмичностью   ¦  2ПК     ¦     ¦      ¦        ¦                 ¦

¦7 баллов и более          ¦          ¦     ¦      ¦        ¦                 ¦

+-----------------------------------------------------------------------------+

Примечание.  При определении конструктивной длины плиты перекрытия следует учитывать один из дополнительных размеров, указанных в таблице.

В  случае необходимости перекрытия плитой пространства, превышающего расстояние между соседними координационными осями здания (например, для плит, опираемых на всю толщину стены лестничной клетки крупнопанельных зданий с поперечными несущими стенами), конструктивную длину следует принимать равной соответствующему координационному размеру (табл. 1), увеличенному на размер , указанный в табл. 2.

5.  Плиты в зависимости от их расположения в перекрытиях применяют под расчетные равномерно распределенные нагрузки (без учета собственного веса плит), равные 3,0; 4,5; 6,0 и 8,0 кПа (соответственно 300, 450, 600 и 800 кгс/м).

6.  Плиты должны обеспечивать предел огнестойкости, предусмотренный СНиП II-2-80 в зависимости от требуемой степени огнестойкости здания.

7.  Индексы изоляции воздушного шума плит и индексы приведенного уровня ударного шума под плитой, учитываемые при определении показателей звукоизоляции перекрытия согласно СНиП II-12-77, приведены в табл. 3. Конструкции пола, применяемые в перекрытиях, в зависимости от типа плиты, приведены в рекомендуемом приложении.

                                                           Таблица 3

+----------------------------------------------------------------------------+

¦          ¦                   ¦          Значение индекса, дБ               ¦

¦          ¦ Средняя плотность +---------------------------------------------¦

¦Тип плиты ¦   бетона плиты,   ¦ изоляции воздушного¦ приведенного уровня    ¦

¦          ¦       кг/м      ¦     шума плиты     ¦    ударного шума       ¦

¦          ¦                   ¦                    ¦     под плитой         ¦

+----------+-------------------+--------------------+------------------------¦

¦  1П      ¦     1800-2500     ¦        45-47       ¦       88-84            ¦

+----------+-------------------+--------------------+------------------------¦

¦  2П      ¦     2200-2500     ¦        49-50       ¦       83-81            ¦

+----------+-------------------+--------------------+------------------------¦

¦          ¦     2200-2500     ¦        50-51       ¦       85-84            ¦

¦  1ПК     +-------------------+--------------------+------------------------¦

¦          ¦     1600-2000     ¦        47-49       ¦       87-86            ¦

+----------+-------------------+--------------------+------------------------¦

¦  2ПК     ¦     2200-2500     ¦        51-52       ¦       82-81            ¦

+----------------------------------------------------------------------------+

Примечание.  Для плит типа ПБ параметры звукоизоляции устанавливают в зависимости от формы и размеров пустот.

8.  Точность линейных размеров плит следует принимать по пятому или шестому классу точности по ГОСТ 21779-82. Категория нижней потолочной бетонной поверхности плит устанавливается А2 по ГОСТ 13015.0-83.

9.  Плиты следует обозначать марками в соответствии с требованиями ГОСТ 23009- 78.

Марка  плиты состоит из буквенно-цифровых групп, разделенных дефисами.

Первая  группа содержит обозначение типа плиты и ее конструктивные длину и ширину в дециметрах (значения которых округляют до целого числа).

Во  второй группе указывают:

значение  расчетной нагрузки в кПа;

класс  напрягаемой арматуры для предварительно напряженных плит;

вид  бетона для плит, изготовляемых из легкого бетона (обозначаемый прописной буквой Л).

В  третью группу, при необходимости, включают дополнительные характеристики, отражающие особые условия применения плит и их стойкость к сейсмическим и другим воздействиям, а также обозначения конструктивных особенностей плит (наличие, размеры и расположение проемов, вид и расположение арматурных выпусков и закладных изделий и др.).Особые условия применения плит обозначают прописными буквами, а конструктивные особенности плит - строчными буквами или арабскими цифрами.

Пример  условного обозначения (марки) плиты типа 1ПК длиной 5980 мм, шириной 1490 мм, под расчетную нагрузку 4,5 кПа (450 кгс/м), изготовляемой из тяжелого бетона с напрягаемой арматурой класса Ат-V:

1ПК60.15-4,5АтV

Приложение

Рекомендуемое

ПРИМЕНЯЕМЫЕ КОНСТРУКЦИИ ПОЛА

+----------------------------------------------------------------------------+

¦            ¦                    Конструкция пола                           ¦

¦ Тип плиты  +---------------------------------------------------------------+

¦ перекрытия ¦ Наименование ¦              Характеристика                    ¦

+------------+--------------+------------------------------------------------¦

¦   1П       ¦ Пустотный пол¦ Пол, состоящий из твердого покрытия по лагам и ¦

¦            ¦              ¦звукоизоляционных прокладок, уложенных на плиты ¦

¦            ¦              ¦перекрытия                                      ¦

¦            +--------------+------------------------------------------------¦

¦            ¦ Плавающий пол¦ Пол, состоящий из покрытия, жесткого основания ¦

+------------+--------------¦в виде монолитной или сборной стяжки и сплошного¦

¦ 2П, 1ПК    ¦Пустотный пол,¦звукоизоляционного слоя из упругомягких или     ¦

¦            ¦плавающий пол ¦сыпучих материалов,уложенных на плиты перекрытия¦

¦            +--------------+------------------------------------------------¦

¦            ¦ Однослойный  ¦ Пол, состоящий из покрытия (линолеума на тепло-¦

¦            ¦пол по вырав- ¦и звукоизоляционной основе), уложенного на      ¦

¦            ¦нивающей стяж-¦выравнивающую стяжку                            ¦

¦            ¦ке            ¦                                                ¦

¦            +--------------+------------------------------------------------¦

¦            ¦ Беспустотный ¦ Пол, состоящий из твердого покрытия и тонкой   ¦

¦            ¦слоистый пол  ¦звукоизоляционной прослойки, уложенных непосред-¦

¦            ¦              ¦ственно на плиты перекрытия или на              ¦

¦            ¦              ¦выравнивающую стяжку                            ¦

+------------+--------------+------------------------------------------------¦

¦  2ПК       ¦ Однослойный  ¦ Пол, состоящий из покрытия (линолеума на тепло-¦

¦            ¦   пол        ¦и звукоизоляционной основе),уложенного непосред-¦

¦            ¦              ¦ственно на плиты перекрытия или на              ¦

¦            ¦              ¦выравнивающую стяжку                            ¦

+----------------------------------------------------------------------------+

Текст документа сверен по:

официальное издание

М.: Издательство стандартов, 1985

Предоставлено компанией МГК "Информпроект".
