ГОСТ 25912.4-91

Группа Ж 33


ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР


АРМАТУРНЫЕ И МОНТАЖНО-СТЫКОВЫЕ

ИЗДЕЛИЯ ЖЕЛЕЗОБЕТОННЫХ ПЛИТ ДЛЯ АЭРОДРОМНЫХ ПОКРЫТИЙ

Конструкция

Structure fittings and mounting products

of reinforced concrete alabs for aerodrome pavement.

Structure


ОКП 58 6711

   Дата введения 1992-01-01


ИНФОРМАЦИОННЫЕ ДАННЫЕ

1.  РАЗРАБОТАН И ВНЕСЕН Министерством обороны СССР



РАЗРАБОТЧИКИ  Б.И.Демин, канд.техн.наук (руководитель темы); В.А.Долинченко, канд. техн.наук; Н.Б.Васильев, канд.техн.наук; В.А.Кульчицкий, канд.техн.наук; К.Д.Жуков; Л.Б.Пчелкина; В.М.Скубко



2.  УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного строительного комитета СССР от 12.03.91 N 8

3.  ВЗАМЕН ГОСТ 25912.3-83


4.  ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

     ----------------------------------------------------------

       Обозначение НТД, на который ¦      Номер пункта

             дана ссылка           ¦

     ------------------------------+---------------------------

          ГОСТ 103-76              ¦          3

          ГОСТ 535-88              ¦          3

          ГОСТ 14098-85            ¦          4

          ГОСТ 25912.0-91          ¦          6

          ГОСТ 25912.1-91          ¦ Вводная часть; 7

          ГОСТ 25912.2-91          ¦ Вводная часть; 7

          ГОСТ 25912.3-91          ¦ Вводная часть; 7

          СНиП 2.01.01-82          ¦          3



Настоящий  стандарт распространяется на арматурные и монтажно-стыковые изделия предварительно напряженных железобетонных плит ПАГ, предназначенных для устройства сборных аэродромных покрытий, - ПАГ-14 по ГОСТ 25912.1, ПАГ-18 по ГОСТ 25912.2 и ПАГ-20 по ГОСТ 25912.3 и устанавливает конструкцию указанных арматурных и монтажно-стыковых изделий.



1.  Форма и размеры арматурных изделий должны соответствовать приведенным на черт. 1, монтажно-стыковых изделий - на черт. 2.

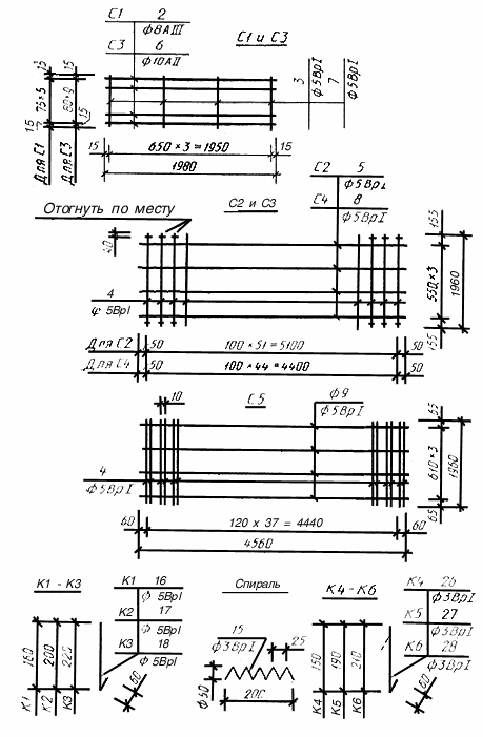

Черт. 1

В скобках указаны размеры для М4 и М4б

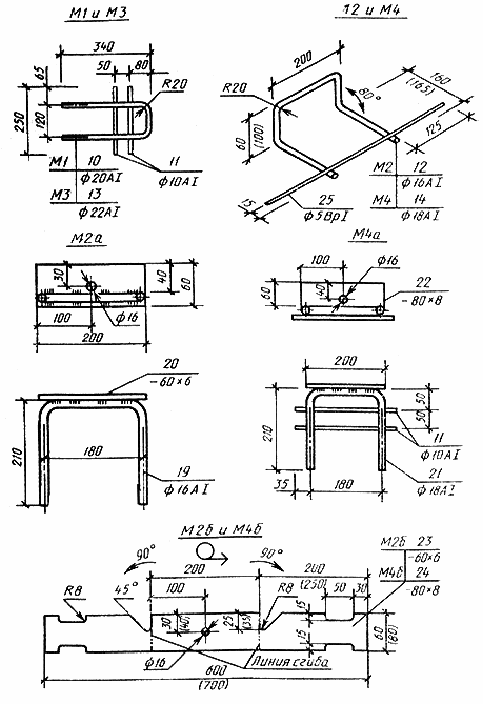

Черт. 2

2.  Спецификация и выборка арматурной стали на арматурные и монтажно-стыковые изделия приведены в табл. 1 и 2.



Таблица 1












 Марка  изделия


Позиция


Сечение



Длина,

м

Число



Общая  длина,

Выборка стали на изделие














 м

Сечение


Длина, м


Масса, кг






  2

  8АIII


 1980


 6

 11,88


 8АIII


 11,88

  4,70


  С1



  3

 5ВрI

  405


 4

  1,62


 5ВрI

  1,62

  0,23






         Итого:

  4,93




С2

  4

 5ВрI

 1960


 52

101,92


 5ВрI

122,72

 17,67




  5



 5200


 4

 20,80















  6

 10АII


 1980


 10

 19,80


 10АII


 19,80

 12,22


  С3



  7


5ВрI


  750


 4


  3,00


 5ВрI


  3,00


  0,43






         Итого:


 12,65




С4

  8

 5ВрI

 4500


 4

 18,00


 5ВрI

106,20

 15,29




  4



 1960


 45

 88,0













С5

  4

5ВрI

 1960


 76

148,96


 5ВрI

167,20

 24,08




  9



 4560


 4

 18,24











Спираль


 15

 3ВрI

 1250


 1

  1,25


 3ВрI

  1,25

  0,065


  К1

 16





  220







  0,22


 5ВрI

  0,22

  0,032


  К2

 17

 5ВрI



  260







  0,26


 5ВрI

  0,26

  0,037


  К3

 18



  280




 1

  0,28


 5ВрI

  0,28

  0,040


  К4

 26





  210







  0,21


 3ВрI

  0,21

  0,011


  К5

 27

 3ВрI



  250







  0,25


 3ВрI

  0,25

  0,013


  К6


 28



  270





  0,27


 3ВрI

  0,27

  0,014




Примечания:



1.  В арматурной сетке С3 допускается замена стержней поз. 6 1010АII на 158АII или 158АIII с шагом стержней в сетке 50 мм.



2.  При применении в сетках арматурной стали класса Ат-IIIС ее диаметр, длину и расход стали следует принимать одинаковыми с арматурной сталью класса А-III.



 Таблица 2












 Марка  изделия


Позиция


Сечение



Длина,

м

Число



Общая  длина,

 Выборка стали на изделие














  м

Сечение


Длина, м


Масса, кг






 10

 20АI

  800


 1

  0,80


 20АI

  0,80

  1,98


  М1



 11

10АI

  250


 2

  0,50


10АI

  0,50

  0,31






         Итого:

  1,91






 12

 16АI

  640


 1

  0,64


 16АI

  0,64

  1,01


  М2



 25

5ВрI

  450


 1

  0,45


 5ВрI

  0,45

  0,065






         Итого:

  1,08






 13

 22АI

  800


 1

  0,80


 22АI

  0,80

  2,38


  М3



 11

 10АI

  250


 2

  0,50


 10АI

  0,50

  0,31






         Итого:

  2,69






 14

 18АI

  730


 1

  0,73


 18АI

  0,73

  1,46


  М4



 25

 5ВрI

  450


 1

  0,45


 5ВрI

  0,45

  0,07






         Итого:

  1,53






 19

 16АI

  600




 1

  0,60


16АI

  0,60

  0,95


  М2а



 20

-60х6

  200





  0,20


-60х6

  0,20

  0,57






         Итого:

  1,52






 11

 10АI

  250


 2

  0,50


 10АI

  0,50

  0,31




М4а

 21

 18АI

  600




 1

  0,60


 18АI

  0,60

  1,20






 22

-80х8

  200





  0,20


-80х8

  0,20

  1,00






         Итого:

  2,51


  М2б

 23

-60х6

  600


 1

  0,60


-60х6

  0,60

  1,70


  М4б



 24

-80х8

  700


 1

  0,70


-80х8

  0,70

  3,52


Примечание.  Допускается изготовление стыковых изделий М2 и М4 без поз. 25, если применяемый способ крепления этих изделий в форме обеспечивает их проектное положение в плите.



3.  Монтажно-стыковые изделия следует изготовлять из арматурной стали класса А-I марок Ст3пс и Ст3сп. Для плит, предназначенных для применения в районах с расчетной температурой наиболее холодной пятидневки (СНиП 2.01.01) ниже минус 40 °С, а также плит, погрузочно-разгрузочные работы с которыми или монтаж их возможны при температуре ниже минус 40 °С, применение стали марки Ст3пс не допускается. Марку арматурной стали оговаривают в заказе плит.



Для  монтажно-стыковых изделий М2а, М2б, М4а и М4б следует применять стальную полосу общего назначения нормальной точности прокатки по ГОСТ 103 из стали Ст3пс5-1, свариваемой. Полоса должна удовлетворять требованиям ГОСТ 535.


4.  Соединения стержней - по ГОСТ 14098.


5.  В сетках должны быть сварены все пересечения стержней.



6.  Технические требования, правила приемки и методы контроля арматурных и монтажно-стыковых изделий - по ГОСТ 25912.0.



7.  Применение арматурных и монтажно-стыковых изделий в плитах ПАГ - по ГОСТ 25912.1 - ГОСТ 25912.3.



Текст документа сверен по:

официальное издание

М.: Издательство стандартов, 1991

Предоставлено компанией МГК "Информпроект".
