ГОСТ 25878-85

Группа Ж33





ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР



ФОРМЫ СТАЛЬНЫЕ ДЛЯ ИЗГОТОВЛЕНИЯ ЖЕЛЕЗОБЕТОННЫХ ИЗДЕЛИЙ

ПОДДОНЫ

Конструкция и размеры

Steel moulds for reinforced concrete members.

Pallets. Construction and dimensions

ОКП 48 4221, 48 4224



Дата введения 1987-01-01

ИНФОРМАЦИОННЫЕ ДАННЫЕ



1.  РАЗРАБОТАН Всесоюзным Государственным проектным институтом по строительному машиностроению для сборного железобетона "Гипростроммаш" Минстройдормаша

Научно-исследовательским  институтом бетона и железобетона (НИИЖБ) Госстроя СССР

Специальным  конструкторско-технологическим бюро автоматики и нестандартного оборудования (СКТБ) Главмоспромстройматериалов

РАЗРАБОТЧИКИ

Ю.Д.  Златоверов (руководитель темы); В.И. Рашап; Г.С.Митник, канд. техн. наук; В.Н.Коровкин; И.Ш.Креймер; Н.И.Федоров; П.П.Кириченко; Р.М.Колтовская; И.Н.Нагорняк

2.  ВНЕСЕН Министерством строительного, дорожного и коммунального машиностроения

3.  УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по делам строительства от 25.09.85 N 162

4.  ВЗАМЕН ГОСТ 25878.2-83, ГОСТ 25878.3-83

5.  ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ





Обозначение НТД, на который дана ссылка



Номер пункта, приложения




ГОСТ 2.312-72




5.1


ГОСТ 9.301-86


4.6.7


ГОСТ 9.303-84


4.6.7


ГОСТ 103-76


4.3.2, 7.2.7


ГОСТ 380-88


6.5


ГОСТ 397-79


Приложение 7


ГОСТ 977-88


7.2.2


ГОСТ 1050-88


6.5, 6.6, 7.2.2


ГОСТ 2591-88


7.2.7


ГОСТ 2789-73


8.9, 9.2


ГОСТ 3212-92


7.2.3


ГОСТ 5264-80


5.6, 6.11, 7.2.7, 7.2.9, 8.4, 9.4, 10.3, Приложение 5



ГОСТ 5781-82


8.3


ГОСТ 5919-73


Приложение 7


ГОСТ 6357-81


Приложение 1


ГОСТ 7505-89


7.2.3


ГОСТ 7798-70


Приложение 3


ГОСТ 8239-89


4.3.2


ГОСТ 8240-89


4.3.2


ГОСТ 8338-75


Приложение 3


ГОСТ 8339-84


"

ГОСТ 8509-86


4.3.2


ГОСТ 8510-86


4.3.2


ГОСТ 8752-79


Приложение 3


ГОСТ 11534-75


5.6, 6.11, 7.2.9, 8.4


ГОСТ 11871-88


Приложение 3


ГОСТ 11872-89


"

ГОСТ 14771-76


5.1-5.3, 5.5, 6.11, 7.2.7, 7.2.9, 8.4, 9.4, 10.3, Приложение 5


ГОСТ 14792-80


6.9


ГОСТ 14959-79


7.2.2


ГОСТ 18511-73


Приложение 3


ГОСТ 19903-74


4.3.2, 4.5, 7.2.7


ГОСТ 19904-90


4.5


ГОСТ 23117-91


8.5, 8.8


ГОСТ 23518-79


5.1, 6.11, 7.2.9, 8.4


ГОСТ 25346-89


4.6.9, 6.8, 7.2.5, 10.2


ГОСТ 25781-83


1, 3, 4.4.2


ГОСТ 25878-85


6.2


ГОСТ 26645-85


7.2.3


ТУ 16.1271-088-90


Приложение 7


6.  ПЕРЕИЗДАНИЕ (март 1994 г.) с Изменением N 1, утвержденным в октябре 1990 г. (ИУС 1-91)

1.  Настоящий стандарт распространяется на поддоны стальных форм для изготовления железобетонных изделий по ГОСТ 25781 и устанавливает требования к конструкции и размерам основных сборочных единиц и деталей поддонов.

2.  Поддоны состоят из основных сборочных единиц и деталей, указанных на черт.1 и 2:

-  рамы;

-  проушин для подъема;

-  устройств для перемещения и пакетирования в технологическом потоке;

-  упоров для натяжения предварительно напрягаемой арматурной стали;

-  плит для электромагнитного крепления к виброплощадке;

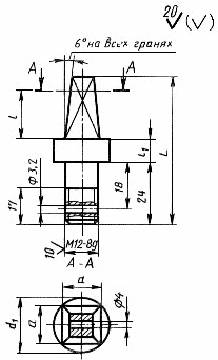

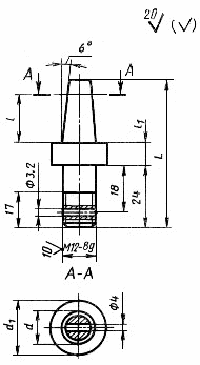

-  фиксаторов для крепления к поддону закладных деталей.

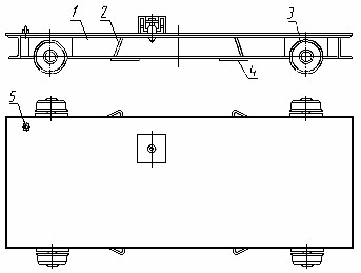

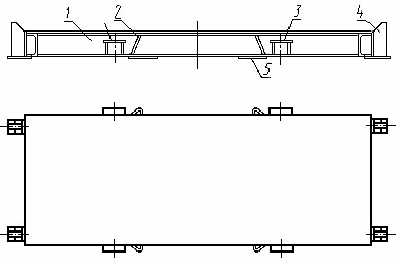

1 - рама; 2 - проушина; 3 - колесо; 4 - плита для электромагнитного крепления формы к виброплощадке;

5 - фиксатор закладных деталей



Черт.1


1 - рама; 2 - проушина; 3 - кронштейн для автоматического захвата; 4 - упор для натяжения арматуры;

5 - плита для электромагнитного крепления формы к виброплощадке

Черт. 2


Примечание.  Набор сборочных единиц и деталей поддона устанавливается в зависимости от конкретных условий производства и конструкций железобетонных изделий.

(Измененная  редакция, Изм. № 1).

3.  Технические требования, требования безопасности, комплектность, правила приемки, методы контроля, маркировка, упаковка, транспортирование, хранение и гарантийный срок эксплуатации поддонов, а также сборочных единиц и деталей должны соответствовать требованиям ГОСТ 25781 и настоящего стандарта.

4.  Требования к конструкции рамы.

4.1.  Раму поддона выполняют открытого или замкнутого сечения.

Рама  открытого сечения состоит из каркаса и настила (черт. 3), рама замкнутого сечения - из каркаса, настила и нижней обшивки (черт. 4).



Фрагменты рамы открытого сечения






















1 - плоский настил; 2 - комбинированный настил; 3 - каркас



Черт. 3

Фрагменты рамы замкнутого сечения












1 - настил (плоский или комбинированный); 2 - каркас; 3 - нижняя обшивка

Черт. 4



4.2.  Конструкцию и размеры рамы (в плане) устанавливают в зависимости от конфигурации и размеров железобетонных изделий и технологии их изготовления. При этом размеры настила должны превышать размеры прилегающей к настилу поверхности изделия, изготовляемого с применением этого поддона, не менее чем на 15 мм на каждую сторону.

4.3.  Конструкция каркаса может быть раскосной, комбинированной или прямоугольной.

Примеры  конструкции каркаса приведены на черт. 5-7.

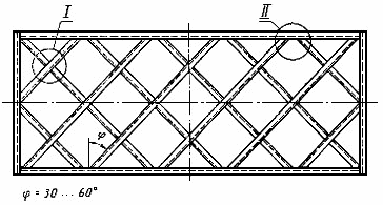

Раскосный каркас





















Черт. 5

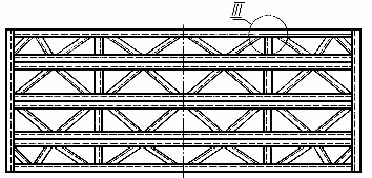

Комбинированный каркас


Черт. 6

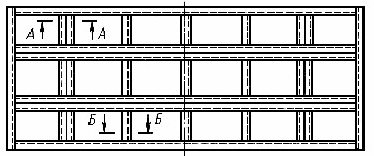

Прямоугольный каркас











Черт. 7

4.3.1.  Каркас поддона формы для поточно-агрегатного, полуконвейерного и конвейерного производства следует выполнять раскосным или комбинированным.

В  технически обоснованных случаях допускается применять прямоугольный каркас.

Каркас  поддона стендовой формы допускается выполнять любого вида.

4.3.2.  Каркасы должны быть изготовлены из L-образных гнутых профилей или швеллеров по ГОСТ 8240 (далее - балки).

Раскосы  выполняют из указанных балок или полосовой стали по ГОСТ 19903, ГОСТ 103 или угловой стали по ГОСТ 8509 или ГОСТ 8510 с расположением горизонтальных полок в плоскости нижних полок швеллеров.

Допускается  каркас изготавливать из двутавров по ГОСТ 8239 или другого проката.

4.3.3.  Обвязочные балки раскосного или комбинированного каркаса следует, как правило, располагать полками наружу.

В  технически обоснованных случаях допускается в каркасах любого вида устанавливать обвязочные балки полками внутрь или коробчатого сечения.

4.3.4.  Размер, количество и расположение элементов каркаса определяют расчетным путем с учетом обеспечения увязки с технологическим оборудованием для производства железобетонных изделий.

4.3.5.  Размеры ячеек каркаса не должны быть более 0,5 м при максимальной длине ячейки 1 м.

Допускается  увеличение размеров ячейки более указанного при подтверждении расчетом на динамические воздействия.





4.4.  Настилы изготавливают плоскими или комбинированными (с участками криволинейной конфигурации). Детали настила криволинейной конфигурации могут быть съемными.

4.4.1.  Плоский настил должен изготавливаться толщиной не менее 8 мм, а участки криволинейной конфигурации - толщиной не менее 6 мм.

Настил,  отличающийся по толщине более чем на 2 мм от указанного, может применяться в технически обоснованных случаях.

Примечание.  Требование, ограничивающее минимальную толщину настила, не относится к формам с упруго работающими элементами.

4.4.2.  Предельные отклонения размеров настила по длине и ширине не должны превышать указанных в табл. 1.

Указанные  предельные отклонения не распространяются на применяемый для настила поддона мерный лист заводского сортамента.

(Измененная  редакция, Изм. № 1).

Таблица 1

мм





Длина и ширина настила



Пред. откл.



Допускаемая разность длин диагоналей



До 4000



±5



11


От 4000 до 8000


±8


17


   "  8000  "  16000


±10


21


  " 16000  "  25000


±15


28


Примечание.  В случае, если борта охватывают настил поддона, предельные отклонения настила не должны превышать соответствующих предельных отклонений внутренних размеров формы - по ГОСТ 25781.

4.5.  Нижняя обшивка должна быть изготовлена из стального листа толщиной 4-5 мм по ГОСТ 19903 или ГОСТ 19904.

В  случае изготовления обшивки из нескольких частей сварные швы должны быть расположены на полках балок каркаса.

4.6.  Поддоны с рамой замкнутого сечения выполняют без паровой или с паровой полостью.

Паровую  полость выполняют в поддонах, используемых для контактного прогрева бетона.

4.6.1.  В поддонах замкнутого сечения без паровой полости в нижней обшивке следует выполнять отверстия диаметром 200-300 мм общей площадью до 30% площади обшивки. При этом отверстия должны располагаться в каждой ячейке рамы поддона.

4.6.2.  В балках каркаса поддона с паровой полостью должны быть отверстия, обеспечивающие циркуляцию пара между смежными ячейками, а также отверстия для прохода конденсата.

4.6.3.  Распределение пара в паровой полости должно производиться посредством системы труб с отверстиями, обеспечивающей равномерную подачу пара во все ячейки. Расположение отверстий в трубах должно создавать вращательное движение пара в ячейках.

При  подаче пара по неперфорированным трубам (регистрам) или при использовании теплоэлектронагревателей устройства для подачи теплоносителя должны располагаться равномерно по площади поддона.

4.6.4.  Диаметр отверстий в трубах для подачи пара должен быть 3-5 мм. При этом суммарная площадь всех отверстий не должна превышать площади внутреннего поперечного сечения пароподводящей трубы.

4.6.5.  Рабочее давление пара в полости не должно быть более 0,1 кгс/см (9800 Па).

Примечание.  Система пароснабжения и отвода конденсата от поддона должна иметь контрольно-предохранительную аппаратуру режима термообработки, исключающую образование избыточного давления в полости поддона.

Контрольно-предохранительная  аппаратура не входит в состав формы, а является принадлежностью предприятия-изготовителя железобетонных изделий.

(Измененная  редакция, Изм. № 1).





4.6.6.  Поддоны должны иметь штуцеры, предназначенные для подачи пара и отвода конденсата.

Штуцера  для отвода конденсата должны быть расположены в нижней части паровой полости поддона.

4.6.7.  Покрытие штуцеров - Ц6.хр. по ГОСТ 9.303.

Допускается  применять другие виды защитных покрытий, отвечающих требованиям ГОСТ 9.301. При этом требования к защитному покрытию штуцеров не распространяются на штуцера исполнения 2 по приложению 1, приваренные к форме.

(Измененная  редакция, Изм. № 1).

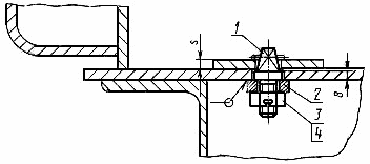

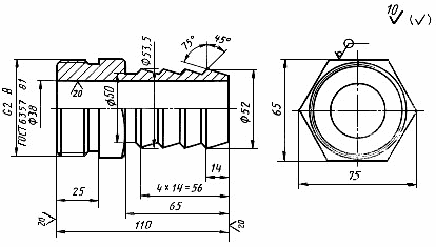

4.6.8.  Конструкция и размеры штуцеров приведены на чертеже приложения 1.

4.6.9.  Неуказанные предельные отклонения размеров: отверстий Н14, валов - h14, остальных - по ГОСТ 25346.





5.  Требования к сварке рамы.

5.1.  Продольные и поперечные балки каркаса и раскосы в местах их стыка следует сваривать непрерывным односторонним швом по ГОСТ 14771 и ГОСТ 23518. Условное обозначение сварных швов - по ГОСТ 2.312.

Катет  шва в тавровых соединениях должен быть не менее 5 мм.

Полки  спаренных балок следует сваривать прерывистым швом С2-УП-100/250 по ГОСТ 14771, а со стороны, примыкающей к настилу, - швом С2-УП-100/1000 по ГОСТ 14771. При этом усиление сварного шва в местах прилегания к настилу, нижней обшивке и плитам для электромагнитного крепления форм к виброплощадке должно быть снято.

5.2.  Настил необходимо приварить к каркасу по контуру прилегания прерывистым швом Н1-УП-5-100Z 500 по ГОСТ 14771, в углах рамы - сварными швами длиной 100 мм в каждую сторону от вершины угла.

Cварные  швы необходимо располагать с обеих сторон полок балок каркаса в шахматном порядке.

В  поддонах с паровой полостью настил каркаса по наружному контуру следует приваривать непрерывным швом Н1-УП-5 по ГОСТ 14771.

Примечание.  Местные зазоры между настилом и каркасом не должны быть более 3 мм. При этом общая длина зазоров не должна превышать 0,5 длины прилегания.

При  приварке к настилу ребер сварные швы допускается располагать с одной стороны

.     5.1, 5.2. (Измененная редакция, Изм. № 1).

5.3.  Нижнюю обшивку в поддонах с паровой полостью следует приваривать к каркасу по контуру прилегания непрерывным швом по ГОСТ 14771; в поддонах без паровой полости - прерывистым швом Н1-УП-4-100/400 по ГОСТ 14771.

5.4.  В технически обоснованных случаях допускается уменьшать длину привариваемого участка в прерывистых швах до 80 мм.

5.5.  В нижней обшивке в местах прилегания к внутренним балкам должны быть выполнены отверстия для сварки с каркасом. Сварку по контуру отверстий следует выполнять непрерывным швом А1-УП-4 по ГОСТ 14771. Диаметр и количество отверстий определяют расчетом.

5.5а.  В технически обоснованных случаях допускается применение сварных швов других размеров.

(Введен  дополнительно, Изм. № 1).

5.6.  Сварные швы допускается выполнять по ГОСТ 5264 и ГОСТ 11534.

5.  Требования к конструкции проушин

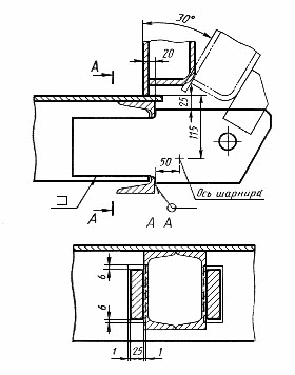

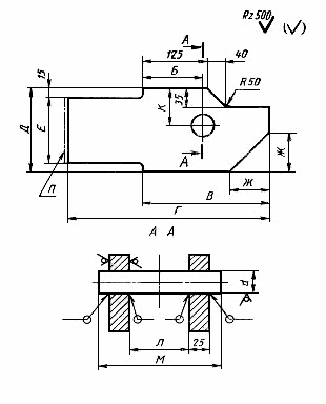

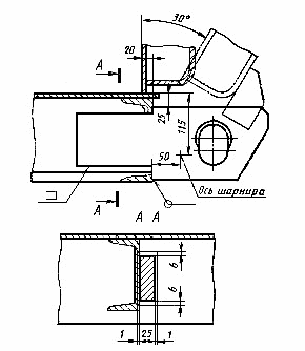

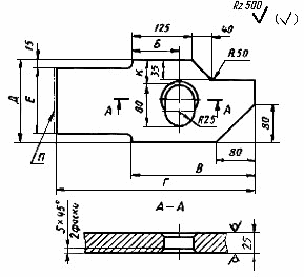

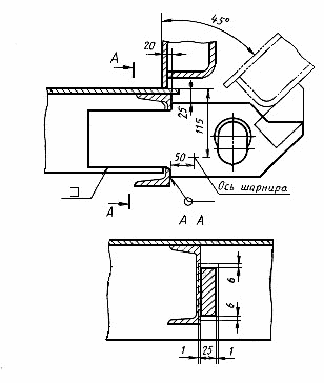

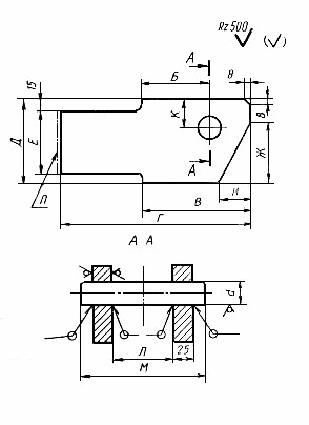

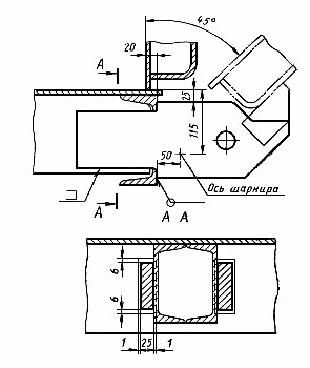

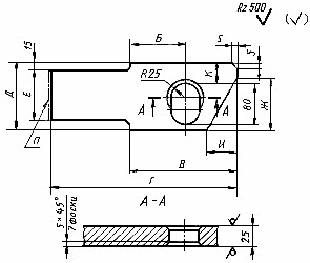

6.1.  Конструкция и размеры, а также установка проушин на поддоне приведены на черт. 1-13 и в табл. 1-6 приложения 2.

В  технически обоснованных случаях допускается применение проушин других конструкций.

Примечания:

1.  Конструкция и размеры проушин установлены из условия их монтажа в рамах, выполненных из швеллеров. При выполнении каркаса из других видов фасонного проката или гнутых профилей присоединительные размеры проушин должны быть уточнены расчетом.

2.  При определении возможности транспортирования нагруженной формы краном за проушины  следует учитывать распределение всей вертикальной нагрузки от массы изделия и формы на две проушины.

6.2.  Условные обозначения проушин должны состоять из обозначений типа, номера швеллера каркаса и обозначения настоящего стандарта.

В  случае применения проушин типов 3-6 для поддонов формы с определенной шириной борта к условному обозначению после указания номера швеллера дополнительно указывают ширину борта.

Пример  условного обозначения проушины типа 1 для формы с каркасом из швеллера № 16:

Проушина 1-16 ГОСТ 25878-85

То  же, проушины типа 2, правого исполнения для формы с каркасом из швеллера № 20:

Проушина 2-20 ГОСТ 25878-85

То  же, проушины типа 2, левого исполнения:

Проушина 2-20Л ГОСТ 25878-85

То  же, проушины типа 3 для формы с каркасом из швеллера № 18 с шириной борта 110 мм:

Проушина 3-18-110 ГОСТ 25878-85

6.3.  Проушины типов 1 и 2 допускается изготавливать с фаской 12Х45° вместо R12.

6.4.  При изготовлении проушин типов 3-6 для установки на раму поддона, изготовленную из швеллеров № 16, 18, 20, 22 или 24, соединенных сваркой в виде короба, размер Г, указанный в табл. 3-6 приложения 2, должен быть увеличен соответственно на 80, 90, 90, 100 или 100 мм.

При  бортах шириной более 120 мм допускается частичное изменение конфигурации и размеров проушин указанных типов.

6.5.  Проушины должны изготавливаться методом штамповки или с применением кислородной или плазменной резки из стали марки Ст3пс любой категории по ГОСТ 380 или из стали марки 20 по ГОСТ 1050.

6.6.  Ось проушин типов 5 и 6 должна изготавливаться из стали марки 20 по ГОСТ 1050.

6.7.  Качество металла для изготовления проушин и осей должно соответствовать сертификату предприятия-изготовителя металла или акту о результатах лабораторных испытаний.

6.8.  Предельные отклонения размеров: валов - h16, остальных - ± по ГОСТ 25346.





6.9.  При изготовлении проушин при помощи кислородной или плазменной резки точность и качество обработанной поверхности должны соответствовать классу К2330 по ГОСТ 14792.

Примечание.  На поверхности П, указанной на черт. 1, 3 и 4 приложения 2, допускаются подрезы глубиной не более 3 мм.

6.10.  Проушины не должны иметь механических повреждений (деформаций, трещин и т.п.). Исправление дефектов не допускается.

6.11.  Места наложения сварных швов показаны на черт. 2, 5, 8-13 приложения 2.

Параметры  сварных швов определяют расчетом.

Сварные  швы следует выполнять по ГОСТ 14771 и ГОСТ 23518.

Допускается  швы выполнять по ГОСТ 5264 и ГОСТ 11534.

6.12.  На поверхности каждой проушины должны быть нанесены: товарный знак предприятия-изготовителя, условное обозначение проушины и год выпуска.

Примечание.  Маркировку проушин допускается не производить при изготовлении и монтаже их на поддонах предприятием-изготовителем.

7.  Требования к устройствам для перемещения и пакетирования поддонов и форм в технологическом потоке.

7.1.  В зависимости от технологии производства изделий и способа транспортирования поддонов устройства выполняют в виде колес, направляющих для рольганга, строповочных устройств или элементов, взаимодействующих с автоматическим захватом и пакетировщиком.

7.2.  Устройства включают колеса, направляющие для рольганга и элементы, взаимодействующие с автоматическим захватом и пакетировщиком.

В  технически обоснованных случаях допускается применять устройства для перемещения и пакетирования других конструкций.

Примечания:

1.  Колеса должны иметь ограждение.

2.  Поддоны форм, транспортируемых краном, оснащают специальными опорными элементами для пакетирования.

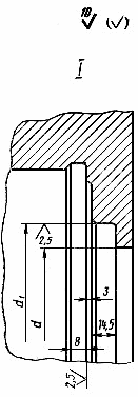

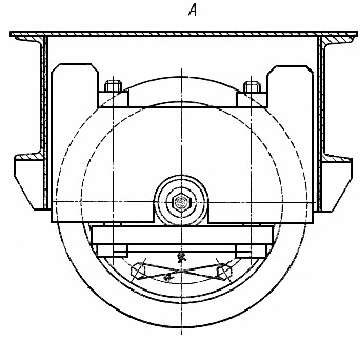

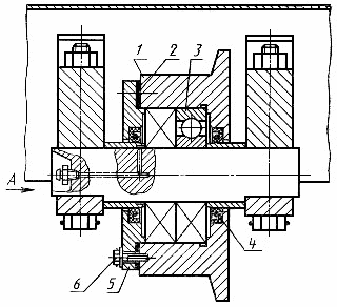

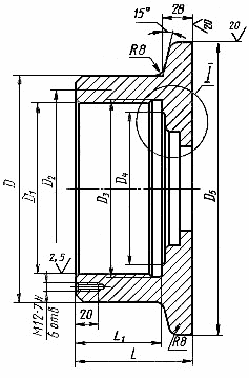

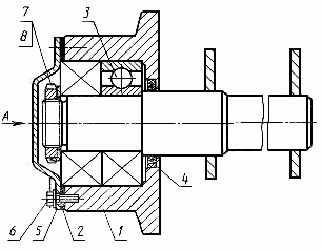

7.2.1.  Конструкция и размеры, а также примеры установки колес приведены на черт. 1-3 и в таблице приложения 3.

7.2.2.  Колеса должны изготавливаться из стали марки 65Г по ГОСТ 14959 или марки 45 по ГОСТ 1050.

Допускается  изготавливать литые колеса из стали марок 35ГЛ или 55Л по ГОСТ 977.

7.2.3.  Допуски, припуски и кузнечные напуски для штампованных колес - по классу П ГОСТ 7505.

Припуски  на механическую обработку литых колес - по ГОСТ 26645, формовочные уклоны - по ГОСТ 3212.

7.2.4.  Поверхность катания и реборды должны быть термически обработаны.

При  поверхностной закалке твердость поверхности на глубине 2-3 мм должна быть не менее 35 HRC, при объемной закалке - 28 ...42 НRC.





7.2.5.  Неуказанные отклонения размеров механически обрабатываемых поверхностей: отверстий - Н14, валов - h14, остальных - по ГОСТ 25346

.

7.2.6.  На поверхности каждого колеса должно быть нанесено его условное обозначение, состоящее из значения диаметра поверхности катания колеса и обозначения настоящего стандарта.

Примечание.  Маркировку колес допускается не производить при изготовлении и установке их в поддонах предприятием-изготовителем.

7.2.7.  Устройства для перемещения форм по рольгангу выполняют в виде направляющих толщиной не менее 10 мм, шириной не менее 70 мм, изготавливаемых из полосовой стали по ГОСТ 103 или листовой стали по ГОСТ 19903, или из квадрата не менее 40х40 мм по ГОСТ 2591 (черт.8).











1 - направляющая; 2 - поддон; 3 - каток рольганга

Черт. 8

Направляющие  приваривают к нижней поверхности балок каркаса прерывистым швом Н1-УП-5-100/500 по ГОСТ 14771.

Сварные  швы необходимо располагать с обеих сторон направляющей в шахматном порядке.

Допускается  сварные швы выполнять по ГОСТ 5264.





7.2.8.  Элементы поддона, взаимодействующие с автоматическим захватом, выполняют в виде кронштейнов, располагаемых по продольным сторонам поддона.

Примеры  конструкции и размеров элементов опорных кронштейнов для поддонов, применяемых при поточно-агрегатном и полуконвейерном способах производства изделий, приведены на черт. 9 и 10. В технически обоснованных случаях допускается применение опорных кронштейнов других конструкций.

Примечание.  Размер Н не должен быть менее 140 мм и определяется расчетом из условия прочности кронштейна.

7.2.9.  Места наложения сварных швов показаны на черт. 9 и 10.

Сварные  швы следует выполнять по ГОСТ 14771 и ГОСТ 23518. Допускается швы выполнять по ГОСТ 5264 и ГОСТ 11534.

Параметры  сварных швов определяют расчетом.



















В -  расстояние между направляющими поверхностями стоек пакетировщика; П -  поверхность, взаимодействующая с крюком автоматического захвата; Р -  опорная поверхность для стойки автоматического захвата; Т - поверхность, опирающаяся на кронштейн пакетировщика




В -  расстояние между направляющими поверхности стоек пакетировщика; П -  поверхность, взаимодействующая с крюком автоматического захвата; Р -  опорная поверхность для стойки автоматического захвата; Т - поверхность, опирающаяся на кронштейн пакетировщика




Черт. 9




Черт . 10.



8.  Требования к конструкции упоров для натяжения предварительно напрягаемой арматурной стали

8.1.  Требования к конструкции опорных устройств для натяжения предварительно напрягаемой арматуры механическим, электротермическим или электротермомеханическим способом определяют в зависимости от схемы армирования изделий и конструкции формы.

8.2.  Примеры конструкции вилочных упоров при электротермическом способе натяжения арматурной стали приведены на черт. 1-4 приложения 4.

8.3.  Размеры упоров и толщину съемных пластин определяют расчетом в зависимости от диаметра и количества предварительно напрягаемой арматурной стали по ГОСТ 5781, а также от величины ее натяжения.

8.4.  Места наложения сварных швов показаны на черт. 1-4 приложения 4.

Сварные  швы следует выполнять по ГОСТ 14771 и ГОСТ 23518.

Допускается  швы выполнять по ГОСТ 11534 и ГОСТ 5264.

Параметры  сварных швов определяют расчетом.

8.5.  Упоры, показанные на черт. 1-3 приложения 4, должны быть оснащены съемными пластинами, предназначаемыми для опирания временных анкеров напрягаемой арматурной стали или зажимов по ГОСТ 23117.

8.6.  Глубина пазов упоров должна быть не менее двух диаметров напрягаемой арматуры, а ширина - на 2-3 мм превышать максимальный, с учетом допуска, диаметр арматуры, размещаемой в упорах.

8.7.  Съемные пластины должны иметь паз, ширина которого на 2-3 мм превышает максимальный, с учетом допуска, диаметр размещаемой в пластинах арматуры.

8.8.  По контуру паза в съемной пластине с внешней стороны должна быть выполнена фаска размером 5х45° в случае натяжения стержней с высаженными головками. При изготовлении съемных пластин способом штамповки допускается фаску выполнять размером 2х45°, а также в случаях натяжения стержней опрессованными обоймами, шайбами или закрепления зажимами по ГОСТ 23117.

8.9.  Шероховатость опорных поверхностей упоров и съемных пластин должна быть не грубее Ra 25 мкм, а поверхностей по контуру пазов в съемной пластине и упоре - не грубее Ra 50 мкм по ГОСТ 2789.

8.8,  8.9. (Измененная редакция, Изм. № 1).

9.  Требования к конструкции плиты для крепления форм.

9.1.  Конструкция и размеры плит для электромагнитного крепления формы к виброплощадке должны соответствовать указанным на черт. 11.

Черт. 11

Углы  плиты допускается выполнять радиусом, равным 12 мм.

В  технически обоснованных случаях допускается изготавливать плиты круглой или прямоугольной формы. При этом диаметр круглой плиты или меньшая сторона прямоугольной плиты должна быть не менее (460±4) мм.

9.2.  Поверхности А и Б плиты допускается обрабатывать механическим способом. При этом шероховатость поверхности должна быть не более Ra 20 мкм по ГОСТ 2789.

9.3.  Примеры установки плит на раме поддона и места наложения сварных швов приведены в приложении 5.

9.4.  Приварку плит следует производить к элементам каркаса сварным швом с катетом не менее 8 мм по ГОСТ 14771.

Допускается  швы выполнять по ГОСТ 5264.

10.  Требования к конструкции фиксаторов

10.1,  10.1.1. (Исключены, Изм. № 1).

10.2.  Типы, конструкция и размеры фиксаторов закладных деталей и опорного платика, а также примеры применения фиксаторов и платика приведены на черт. 1-7 и в таблице приложения 7.

Неуказанные  предельные отклонения размеров - по ГОСТ 25346.

(Измененная  редакция, Изм. № 1).



10.2.1.  Тип фиксатора и размер выбирают в зависимости от места размещения на поддоне фиксируемой закладной детали (черт. 4 приложения 7).

Примечание.  Размеры и выбирают в зависимости от толщины s фиксируемой закладной детали, указанной в таблице приложения 7.





10.2.2.  Применение фиксаторов типов 1 и 2 в формах, в которых съем изделий производят на кантователе или с подъемом на ребро, не допускается. В указанных случаях рекомендуется применять фиксаторы, изготовленные из пластмассы (черт. 5-7 приложения 7).

10.3.  Места наложения сварных швов показаны на черт. 4 и 7 приложения 7.

Сварные  швы следует выполнять по ГОСТ 14771.

Допускается  швы выполнять по ГОСТ 5264.

(Измененная  редакция, Изм. № 1).

10.4.  В технически обоснованных случаях допускается применять фиксаторы другой конструкции.

Приложение 1

Рекомендуемое

Штуцер

Исполнение 1


Исполнение 2


Приложение 2

Рекомендуемое

Конструкция проушин и схемы их установки на поддонах

Тип 1

Черт. 1


Таблица 1

Размеры в мм















Номер швеллера каркаса























Масса,

кг



Макс. грузоподъемность проушины, кг



16



147




68




56




128




90




28



6




60




25




25




2,2




3000



16П



141













-












18



167




75




62




147




110




35



6,5




70




30






3,4




3200



18П



160













-







30







20



187




85




66




155




115




40



7




70




30





4,2




3500



20П



180













-








5,0





22



206




95




72




180




125




40



8




85




35




35



5,3




4000



22П



198













-








6,2





Схема установки проушины

Черт. 2


Тип 2

Правое исполнение

Черт. 3


Левое исполнение

Черт. 4


Таблица 2

Размеры в мм















Номер швеллера каркаса


























Масса,

кг



Макс. грузоподъемность проушины, кг



20



232




85




66




155




120




40




45



7




70




30



4,9




5500



20П



222















-






5,0





22



258




95




72




180




138




45




50



9




85






6,1




6500



22П



246















-







35



6,5





24



278




110




80




200




152




55




60



11,5




90





7,1




7500



24П



268















-






8,0








Схема установки проушины

Черт. 5


Тип 3

Проушина для форм с углом открывания борта 30°

Черт. 6


Тип 4

Проушина для форм с углом открывания борта 45°

Черт. 7


Таблица 3

Размеры в мм














Номер швеллера каркаса



Ширина борта



















Масса,

кг



Макс. грузоподъемность проушины, кг





100



110



215



365











7,2




16


110


120


226


376


135


100


60


30


7,6


2700




120


130


238


388










7,9







100



110



215



365











8,3




18


110


120


226


376


155




120


72




40




8,7


3700




120


130


238


388










9,0








Таблица 4

Размеры в мм












Номер швеллера

каркаса



Ширина борта















Масса, кг



Макс. грузоподъемность проушины, кг





100



100



232



382







30



7,2




16


110


110


245


395


135


100


35


7,4






120


120


260


410






40


7,7







100



100



232



382







30



8,4



2700


18


110


110


245


395


155


120


35


8,6






120


120


260


410






40


9,0





Схема установки проушины типа 3

Черт. 8


Схема установки проушины типа 4

Черт. 9


Примечание.  В проушинах типов 1-4 (черт. 1, 3, 4, 6, 7) вместо фаски 5х45° допускается выполнять притупление по контуру отверстия.

(Измененная  редакция, Изм. № 1).


Тип 5

Проушина с осью для форм с углом открывания борта 30°

Черт. 10





Таблица 5

Размеры в мм

















Номер швеллера каркаса



Ширина борта

























Масса, кг



Макс. грузо- подъем- ность проушины, кг





100



140





365



















17,8




16


110


150


226


376


135


100




60






116


185


36


18,4


2900




120


160


238


388


















19,0







100



140



215



365










55









20,2




18


110


150


226


376


155


120




72




128


200


38


21,0


3100




120


160


238


388


















21,6







100



140



215



365



















21,9




20


110


150


226


376


175


140


130


75


65


140


210


45


23,3


4800




120


160


238


388


















23,9







100



140



215



365



















23,5




22


110


150


226


376


195


160


150


85


70


152


220


50


24,6


6000




120


160


238


388


















25,7







100



140



215



365



















25,9




24


110


150


226


376


215


180






78


164


235


58


27,7


8700




120


160


238


388






170


95










28,5







100



140



215



365



















39,2




30


110


150


226


376


275


240






85


180


250


65


40.4


11000




120


160


238


388


















41,7





Схема установки проушины

Черт. 11


Тип 6

Проушина с осью для формы с углом открывания борта 45°

Черт. 12


Таблица 6

Размеры в мм











































Номер швеллера каркаса






Ширина борта
























































Масса, кг






Макс. грузоподъем- ность проушины, кг









100



110



232



382

















17,2




16


110


120


245


395


135


100






116


185


36


17,6


2900




120


130


260


410







80



70








18,2







100



110



232



382

















20,7




18


110


120


245


395


155


120






128


200


38


21,1


3100




120


130


260


410
















21,8







100



110



232



382

















23,2




20


110


120


245


395


175


140


110


80


140


210


45


24,0


4800




120


130


260


410
















25,2







100



110



232



382

















24,4




22


110


120


245


395


195


160


130


85


152


220


50


25,2


6000




120


130


260


410
















26,8







100



110



232



382

















26,2




24


110


120


245


395


215


180




93


164


235


58


27,0


8700




120


130


260


410






150










28,6







100



110



232



382

















38.6




30


110


120


245


395


275


240




100


180


250


65


40,0


11000




120


130


260


410
















41,6








Схема установки проушины

Черт. 13


Приложение 3

Рекомендуемое

Колеса форм-вагонеток












Черт. 1



Размеры в мм






































Теоретическая



Допускаемая нагрузка



Поле допуска

















 масса, кг


 на одно колесо, кН



h11



K7



H9

















220



160



190



92




120



161



145



280



104



83



20,4



74,1



270



170



210



97





171



156



320



100



78



34,5



103,2



Примеры применения колес форм-вагонеток

1 - колесо; 2 - прокладка; 3 - подшипник 315 или 316 по ГОСТ 8338;

4 - манжета 2.1-90х120-1 или 2.1-95х120-1 по ГОСТ 8752; 5 - крышка;

6 - болт 3М12х30.58 по ГОСТ 7798.

Черт. 2

1 - колесо; 2 - прокладка; 3 - подшипник 315 или 316 по ГОСТ 8338;

4 - манжета 2.1-90х120-1 или 2.1-95х120-1 по ГОСТ 8752; 5 - крышка 32-160 или 32-170 по ГОСТ 18511; 6 - болт 3М12х30.58 по ГОСТ 7798; 7 - гайка ВМ72х2.7Н.05.05 по ГОСТ 11871; 8 - шайба 72.02.019 по ГОСТ 11872

Черт. 3

Приложение 4

Рекомендуемое

УПОРЫ, РАСПОЛОЖЕННЫЕ НА ТОРЦАХ ПОДДОНА

Упор для однорядного армирования












1 - упор; 2 - съемная пластина; 3 - ограждение

Черт.1


Упор для двурядного армирования











Черт. 2


Упор, расположенный на настиле поддона












Черт. 3


Съемный упор











Черт.4

Приложение 5

Рекомендуемое

Примеры установки плит на поддоне
















Сварные  швы - по ГОСТ 14771. Допускается выполнять швы по ГОСТ 5264.

Приложение  6. (Исключено, Изм. № 1).

Приложение 7

Рекомендуемое

Фиксаторы для закладных деталей



Тип 1




Тип 2


Черт. 1


Черт. 2




мм










Тип

фиксатора

















1



12



-


18



6-10



12





49





16



-


22



12-16



18



8; 18



65



2



-


12



18



6-10



12





49





-


16



22



12-16



18





65



Опорный платик

Черт. 3

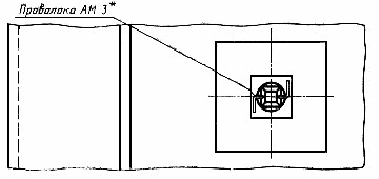

Пример применения фиксаторов

Исполнение 1


1 - фиксатор; 2 - платик; 3 - гайка по ГОСТ 5919; 4 - шплинт по ГОСТ 397

______________

*  По ТУ 16.1271-088.

Черт. 4




Фиксатор пластмассовый







Шайба




Черт. 5


Черт. 6



Пример применения фиксатора

1 - шайба; 2 - поддон; 3 - закладная деталь; 4 - фиксатор

Черт. 7



Текст  документа сверен по:

официальное  издание

М.:  Издательство стандартов, 1994

Предоставлено компанией МГК "Информпроект".




Хотите оперативно узнавать о новых публикациях нормативных документов на портале? Подпишитесь на рассылку новостей!

Все ГОСТы >>    ГОСТы «Металлопрокат, металлоконструкции, метизы, ковка, композитные материалы >>





Смотри также: Каталог «Металлопрокат, металлоконструкции, метизы, ковка, композитные материалы» >>
Фотогалереи (27) >>
Статьи (45) >>
ГОСТы (621) >>
СНиПы (7) >>
ВСН (3) >>
Задать вопрос в форуме >>
Строительные блоги (21) >>
Подписка на рассылки >>
VashDom.Ru: перейти в раздел
  поиск


 Copyright © 1999-2016 ВашДом.Ру - проект маркетинговой группы "Текарт"
 По вопросам связанным с работой портала вы можете связаться с нашей службой поддержки или оставить заявку на рекламу.

Рейтинг@Mail.ru
наверх
