ГОСТ 25628-90

Группа Ж33

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

КОЛОННЫ ЖЕЛЕЗОБЕТОННЫЕ ДЛЯ ОДНОЭТАЖНЫХ ЗДАНИЙ ПРЕДПРИЯТИЙ

Технические условия

Reinforced concrete columns for single-story industrial

buildings. Specifications

ОКП  58 2100

Дата введения 1991-01-01

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1.  РАЗРАБОТАН И ВНЕСЕН Центральным научно-исследовательским и проектно-экспериментальным институтом промышленных зданий и сооружений (ЦНИИпромзданий) Госстроя СССР

РАЗРАБОТЧИКИ

А.М.Ривкин,  канд. техн. наук (руководитель темы); Р.И.Рабинович, канд. техн. наук; Н.И.Томышева, О.А.Химичева; А.Я.Розенблюм; В.А.Беликов, канд. техн. наук; М.Г.Коревицкая, канд. техн. наук; Г.Н.Бердичевский, д-р техн. наук; Л.Г.Мовшович; А.И.Мангушев, канд. техн. наук; В.Е.Савранский, канд. техн. наук; М.И.Бродский; Л.М.Аксенова; В.И.Пименова; В.И.Деньщиков

2.  УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного строительного комитета СССР от 29.01.90 N 6

4.  ВЗАМЕН ГОСТ 25628-83

5.  ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка	Номер пункта, подпункта
ГОСТ 5781-82	1.3.5
ГОСТ 6727-80	1.3.5
ГОСТ 10060-87	3.2
ГОСТ 10180-78	3.1
ГОСТ 10884-81	1.3.5
ГОСТ10922-75	1.3.7, 3.4
ГОСТ 12730.0-78	3.3
ГОСТ 12730.5-84	3.3
ГОСТ 13015.0-83	1.3.1; 1.3.9
ГОСТ 13015.1-81	2.1
ГОСТ 13015.2-81	1.3.12; 1.4
ГОСТ 13015.3-81	2.4
ГОСТ 13015.4-84	4.1
ГОСТ 17624-87	3.1
ГОСТ 17625-83	3.7
ГОСТ 18105-86	3.1
ГОСТ 22362-77	3.5
ГОСТ 22690-88	3.1
ГОСТ 22904-78	3.7
ГОСТ 23009-78	1.2.7
ГОСТ 23858-79	3.4
ГОСТ 26134-84	3.2
ГОСТ 26433.0-85	3.6
ГОСТ 26433.1-89	3.6
ГОСТ 26633-85	1.3.2
ТУ 14-4-1322-85	1.3.5

Настоящий  стандарт распространяется на железобетонные колонны  сплошного прямоугольного поперечного сечения и двухветвевые (далее колонны), изготовляемые из тяжелого бетона и предназначенные для каркасов одноэтажных зданий предприятий всех отраслей промышленности и народного хозяйства, за исключением зданий гражданского строительства.

Колонны  применяют в соответствии с указаниями рабочих  чертежей конкретного здания.

1. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

1.1.  Колонны следует изготовлять в соответствии с требованиями настоящего стандарта и технологической документации, утвержденной предприятием-изготовителем, по рабочим чертежам серий 1.423-2, 1.423.1-3/88, 1.423.1-5/88, 1.423.1-7, 1.424.1-5, 1.424.1-6/89, 1.424.1-9, 1.424.1-10, 1.427.1-3, 1.427.1-5, 1.427.1-6, 1.823.1-2 и шифров 4Н-79, 15-74.

1.2.  Основные параметры и размеры

1.2.1.  Колонны сплошного прямоугольного поперечного сечения подразделяют на типы.

К  - для каркасов зданий без мостовых опорных и подвесных кранов и зданий, оборудованных подвесными кранами, при стропильных конструкциях покрытий с прямолинейным нижним поясом;

КС  - то же, при строительных конструкциях покрытий с провисающим нижним поясом;

КК  - для каркасов зданий, оборудованных мостовыми электрическими опорными кранами, при стропильных конструкциях покрытий с прямолинейным нижним поясом;

ККС  - то же, при строительных конструкциях покрытий с провисающим нижним поясом;

ККП  - для каркасов зданий, оборудованных мостовыми электрическими опорными кранами, с проходами в уровне крановых путей, при стропильных конструкциях покрытий с прямолинейным нижним поясом;

КР  - для каркасов зданий, оборудованных мостовыми ручными опорными кранами, при стропильных конструкциях покрытий с прямолинейным нижним поясом;

КФ  - для фахверков стеновых ограждений  зданий (фахверковые колонны).

1.2.2.  Двухветвевые колонны подразделяют на типы:

КД  - для каркасов зданий, оборудованных электрическими опорными и подвесными кранами, и зданий без кранов;

КДП  - для каркасов зданий, оборудованных мостовыми электрическими опорными кранами, с проходами в уровне крановых путей;

КДФ  - для фахверков стеновых ограждений зданий (фахверковые колонны).

1.2.3.  Форма и основные размеры  колонн должны соответствовать указанным в приложении.

1.2.4.  Показатели расхода бетона и стали на колонны должны соответствовать указанным в рабочих чертежах на эти колонны.

1.2.5.  Колонны следует изготовлять со строповочными отверстиями для подъема и монтажа. Допускается вместо строповочных отверстий предусматривать монтажные петли, выполненные в соответствии с указаниями рабочих чертежей на эти колонны.

1.2.6.  Колонны применяют с учетом их предела огнестойкости, указанного в рабочих чертежах на эти колонны.

1.2.7.  Колонны обозначают марками в соответствии с требованиями ГОСТ 23009. Марка колонны состоит из буквенно-цифровых групп, разделенных дефисами.

В  первой группе указывают обозначение типоразмера колонны. Буквы обозначают тип колонны. Цифры перед буквами обозначают порядковый номер типоразмера колонны для данной высоты здания, после букв - высоту здания, а для фахверковых колонн и основных колонн, устанавливаемых в фундаменты, верх которых заглублен на 500 мм и ниже, - длину колонны в дециметрах.

Во  второй группе указывают порядковый номер колонн по несущей способности, класс напрягаемой арматуры (для предварительно напряженных колонн).

В  третью группу при необходимости включают дополнительные характеристики, отражающие особые условия применения колонн и их стойкость к воздействию агрессивной газообразной среды, сейсмическим и другим воздействиям, а также обозначения конструктивных особенностей колонн (наличие дополнительных закладных изделий и др).

Пример  условного обозначения (марки) колонны типоразмера 2К120, второй по несущей способности, с напрягаемой арматурной сталью класса А-IV:

2К120-2АIV

То  же, типоразмера 5КК144, первой по несущей способности, изготовленной из бетона пониженной проницаемости (П) и предназначенной для применения в условиях воздействия среднеагрессивной газообразной среды, с закладными изделиями для крепления стропильных конструкций:

5КК144-1-Па

То  же, типоразмера 5КД18, двадцать восьмой по несущей способности, с закладными изделиями для крепления стропильных конструкций:

5КД18-28-а

Примечание.  Допускается принимать обозначение марок колонн в соответствии с рабочими чертежами на эти колонны до их пересмотра.

1.3.  Характеристики

1.3.1.  Колонны должны удовлетворять  требованиям ГОСТ 13015.0:

по  прочности, жесткости и трещиностойкости; при этом требования по испытанию колонн нагружением не предъявляют;

по  показателям фактической прочности бетона на сжатие (передаточной отпускной и в проектном возрасте);

по   морозостойкости бетона, а для колонн, эксплуатируемых в условиях воздействия агрессивной газообразной среды, - также по водонепроницаемости бетона;

к  маркам сталей для арматурных и закладных изделий, в том числе для монтажных петель;

по  толщине защитного слоя бетона до арматуры;

по  защите от коррозии.

1.3.2.  Колонны следует изготовлять из тяжелого бетона по ГОСТ 26633 классов или марок по прочности на сжатие, указанных в рабочих чертежах на эти колонны.

1.3.3.  Передачу усилий обжатия на бетон (отпуск натяжения арматуры) в предварительно напряженных колоннах следует производить после достижения бетоном требуемой передаточной прочности.

Нормируемая  передаточная прочность бетона колонн в зависимости от класса или марки бетона, вида и класса напрягаемой арматурной стали должна соответствовать указанной в рабочих чертежах на эти колонны.

1.3.4.  Нормируемая отпускная прочность бетона колонн с напрягаемой арматурой должна быть равна нормируемой передаточной прочности бетона, а колонн с ненапрягаемой арматурой - 70% класса или марки бетона по прочности на сжатие.

При  поставке колонн в холодный период года нормируемая отпускная прочность бетона колонн может быть повышена до 90% класса или марки бетона по прочности на сжатие согласно указаниям рабочих чертежей на эти колонны.

1.3.5.  Для армирования колонн следует применять арматурную сталь следующих видов и классов:

в  качестве напрягаемой арматуры - термомеханически упрочненную стержневую класса Ат-IVС по ГОСТ 10884, горячекатаную стержневую классов А-V, А-IV по ГОСТ 5781 и стержневую класса А-IIIв, изготовляемую из арматурной стали класса А-III по ГОСТ 5781 путем упрочнения вытяжкой с контролем удлинений и  напряжений;

в  качестве ненапрягаемой арматуры - термомеханически упрочненную стержневую классов Ат-IVС и Ат-IIIС по ГОСТ 10884, стержневую горячекатаную периодического профиля класса А-III и гладкую класса А-I  по ГОСТ 5781, арматурную проволоку обыкновенную периодического профиля класса Вр I по ГОСТ 6727, повышенной прочности класса Врп-I по ТУ 14-4-1322.

1.3.6.  Значения напряжений в напрягаемой арматуре, контролируемые по окончании натяжения ее на упоры, а также допустимые предельные отклонения напряжений в напрягаемой арматуре должны соответствовать приведенным в рабочих чертежах на колонны.

1.3.7.  Форма и размеры арматурных и закладных изделий и их положение в колоннах должны соответствовать указанным в рабочих чертежах на эти колонны. Сварные арматурные и закладные изделия должны удовлетворять требованиям ГОСТ 10922.

1.3.8.  Значения действительных отклонений геометрических параметров колонн не должны превышать предельных, указанных в табл.1.

1.3.9.  Требования к качеству бетонных поверхностей и внешнему виду колонн - по ГОСТ 13015.0. При этом качество бетонных поверхностей колонн должно удовлетворять требованиям, установленным для категории А6.

1.3.10.  В бетоне колонн, поставляемых потребителю, трещины не допускаются, за исключением усадочных и других поверхностных технологических трещин, ширина которых не должна превышать 0,25 мм.

1.3.11.  Концы напрягаемой арматуры не должны выступать за торцевые поверхности колонн более чем на 10 мм. Они должны быть защищены слоем цементно-песчаного раствора или битумным лаком.

Таблица 1

мм

Наименование отклонения геометрического параметра	Наименование геометрического параметра	Пред. откл.
Отклонение от линейного размера	Длина колонны и размер от торца колонны до опорной плоскости консоли:
	до 4000 включ.	± 12
	св.4000 “  8000  “	± 15
	“  8000  “ 16000 “	± 20
	“ 16000	± 25
	Размер поперечного сечения колонны или ветви двухветвевой колонны:
	до 250 включ.	± 4
	св.250 “ 500 “	± 5
	“ 500	± 6
	Общая высота поперечного сечения нижней части двухветвевой колонны:
	до 1600 включ.	± 8
	св.1600	± 10
	Размер, определяющий положение:
	строповочного отверстия или монтажной петли	15
	закладного изделия на плоскости колонны для элемента закладного изделия длиной:
	до 100 мм включ.	5
	св.100 мм	10
	Несовпадение плоскостей колонны и элемента закладного изделия	3
Отклонение от прямолинейности профиля боковых граней на всей длине колонны длиной:
до 4000 включ.		8
св.4000 “ 8000 “	-	10
“ 8000 “ 16000 “		12
“ 16000		15
Отклонение от перпендикулярности торцевой и боковых граней колонны при размере ее поперечного сечения:
до 250 включ.		4
св.250 “ 500 “		5
“ 500		6

1.3.12.  На боковых гранях колонн должны быть нанесены установочные риски по ГОСТ 13015.2 в бетоне или в закладных изделиях в виде канавок или несмываемой краской, определяющие разбивочные оси здания, а на консолях - установочные риски, определяющие оси подкрановых балок.

1.4.  Маркировка

Маркировка  колонн - по ГОСТ 13015.2. Маркировочные надписи и знаки следует наносить на видимую при хранении и монтаже боковую поверхность колонны вблизи ее нижнего торца.

2. Приемка

2.1.  Приемка колонн - по ГОСТ 13015.1 и настоящему стандарту. При этом колонны принимают по результатам:

периодических  испытаний - по показателям морозостойкости, а также по водонепроницаемости бетона колонн, предназначенных для эксплуатации в условиях воздействия агрессивной газообразной среды;

приемо-сдаточных  испытаний - по показателям прочности бетона (классу или марке бетона по прочности на сжатие, передаточной и отпускной прочности), соответствия арматурных и закладных изделий рабочим чертежам, прочности сварных соединений, точности геометрических параметров, толщины защитного слоя бетона до арматуры, ширины раскрытия поверхностных технологических трещин, категории бетонной поверхности, правильности нанесения установочных рисок.

Приемку  колонн по прочности, жесткости и трещиностойкости осуществляют по комплексу нормируемых и проектных показателей в соответствии с требованиями ГОСТ 13015.1.

2.2.  Колонны типов КС и КР, а также К и КФ длиной до 12000 мм включ. по показателям точности геометрических параметров, толщины защитного слоя бетона до арматуры, категории бетонной поверхности и ширины раскрытия поверхности технологических трещин следует принимать по результатам выборочного контроля.

Колонны  типов КК, ККС, ККП, КД и КДФ, а также К и КФ длиной более 12000 мм по указанным показателям следует принимать по результатам сплошного контроля.

2.3.  Правильность нанесения установочных рисок на колонны проверяют по результатам сплошного контроля.

2.4.  В документе о качестве колонн по ГОСТ 13015.3 дополнительно должны быть приведены марка бетона по морозостойкости, а для колонн, предназначенных для эксплуатации в условиях воздействия агрессивной газообразной среды - марка бетона по водонепроницаемости (если эти показатели оговорены в заказе на изготовление колонн).

3. Методы контроля

3.1.  Прочность бетона колонн следует определять по ГОСТ 10180 на серии образцов, изготовленных из бетонной смеси рабочего состава и хранившихся в условиях, установленных ГОСТ 18105.

При  проверке прочности бетона методами неразрушающего контроля фактическую передаточную и отпускную прочность бетона на сжатие определяют ультразвуковым методом по ГОСТ 17624 или приборами механического действия по ГОСТ 22690. Допускается применение других методов неразрушающего контроля, предусмотренных стандартами на методы испытания бетона.

3.2.  Морозостойкость бетона колонн следует определять по ГОСТ 10060 или ультразвуковым методом по ГОСТ 26134 на серии образцов, изготовленных из бетонной смеси рабочего состава.

3.3.  Водонепроницаемость бетона колонн следует  определять по ГОСТ 12730.0 и ГОСТ 12730.5.

3.4.  Контроль сварных арматурных и закладных изделий -  по ГОСТ 10922 и ГОСТ 23858.

3.5.  Силу натяжения арматуры, контролируемую по окончании натяжения, измеряют по ГОСТ 22362.

3.6.  Размеры и отклонения от прямолинейности, перпендикулярности поверхностей колонн, ширину раскрытия поверхностных технологических трещин, размеры раковин, наплывов и околов бетона колонн следует проверять   методами, установленными ГОСТ 26433.0 и ГОСТ 26433.1.

3.7.  Размеры и положение арматурных и закладных изделий,  а также толщину защитного слоя бетона до арматуры следует определять по ГОСТ 17625 и ГОСТ 22904.

4. Транспортирование и хранение

4.1.  Транспортирование и хранение колонн - по ГОСТ 13015.4 и настоящему стандарту.

4.2.  Колонны следует транспортировать и хранить в горизонтальном положении в штабелях с опиранием на подкладки и прокладки в соответствии со схемами, приведенными в рабочих чертежах на колонны.

Высота  штабеля колонн при их хранении не должна превышать ширину штабеля более чем в два раза и не должна быть более 2500 мм.

4.3.  Все подкладки и прокладки должны иметь одинаковую толщину не менее 40 мм, ширину - не менее 150 мм, длину - на 100 мм больше ширины боковой грани колонны.

4.4.  Подъем колонн следует осуществлять с применением специальных траверс с захватом за строповочные отверстия или монтажные петли.

Приложение

Обязательное

Форма и основные размеры колонн

1.  Форма и основные размеры колонн приведены:

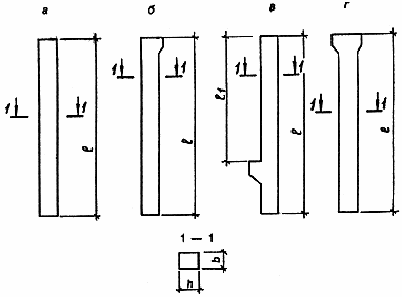

    типа К для зданий высотой 3,0-9,6 м

   (серия 1.423.1-3/88)                         - на черт.1 и в табл.2;

‘  для зданий высотой      10,8-14,4 м

         (серия 1.423.1-5/88)                         - на черт.1 и в табл.3;

"  предварительно напряженные для зданий

         высотой 4,8-14,4 м (серия 1.423.1-7)          - на черт.1 и в табл.4;

‘  для сельскохозяйственных зданий

         высотой 2,4-7,2 м (серия 1.823.1-2)               - на черт.1 и в табл.5;

"  для сельскохозяйственных зданий

         высотой 2,4 м (шифр 4Н-79)                    - на черт.1 и в табл.6;

   типа КС для зданий высотой 4,8; 6,0; 7,2 и

  8,4 м (шифр 15-74)                         - на черт.1 и в табл.7;

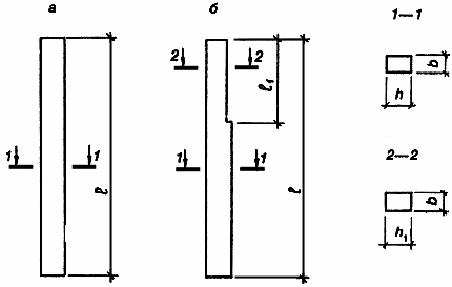

   типа КК для зданий высотой 8,4-14,4 м

  (серия 1.424.1-5)                         - на черт.2 и в табл.8;

   типа ККС для зданий высотой 8,4; 9,6 и

  10,8 м (шифр 15-74)                         - на черт.2 и в табл.9;

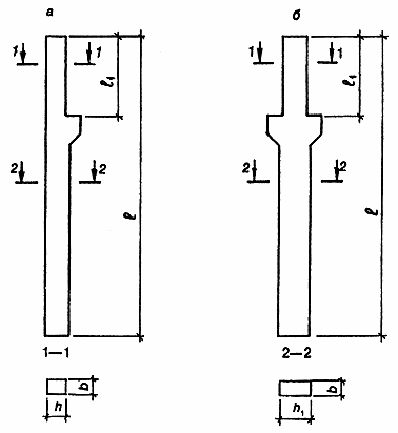

   типа ККП для зданий высотой 10,8-14,4 м

  (серия 1.424.1-6/89)                         - на черт.3 и в табл.10;

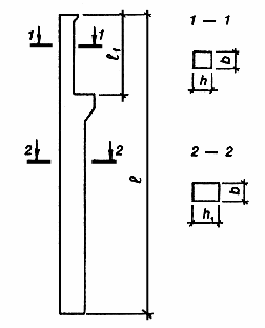

   типа КР для зданий высотой 6,0-9,6 м

  (серия 1.423-2)                         - на черт.4 и в табл.11;

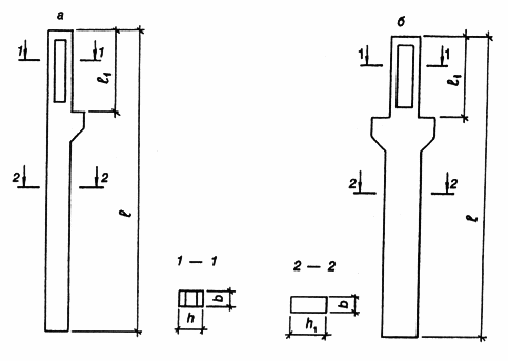

   типа КФ для зданий высотой 3,0-14,0 м

  (серия 1.427.1-3)                         - на черт.5 и в табл.12;

"  предварительно напряженные для

         зданий высотой 4,8-12,0 м

   (серия 1.427.1-5)                         - на черт.5 и в табл.13;

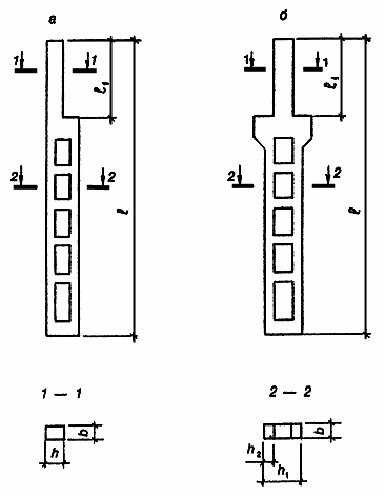

   типа КД для зданий высотой 15,6; 16,8 и

  18,0 м (серия 1.424.1-9)                    - на черт.6 и в табл.14;

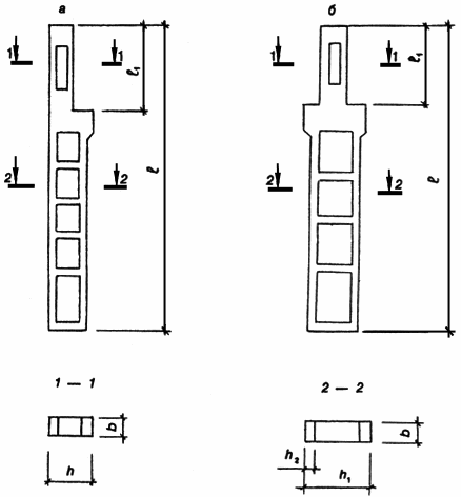

   типа КДП для зданий высотой 15,6; 16,8

  и 18,0 м (серия 1.424.1-10)                    - на черт.7 и в табл.15;

   типа КДФ для зданий высотой 15,6; 16,8

  и 18,0 м (серия 1.427.1-6)                    - на черт.6 и в табл.16.

2.  В табл.2, 3, 8, 10, 14 и 15 в скобках приведены размеры колонн, предназначенных для опирания на них  железобетонных подстропильных конструкций высотой на опоре 700 мм.

3.  В табл.14 в графе "Грузоподъемность крана" обозначение Б/К принято для зданий с подвесными кранами и без кранов.

Таблица 2

Колонны типа К для зданий высотой 3,0-9,6 м (серия 1.423.1-3/88)

Высота здания, м	Типоразмер колонны	Основные размеры колонны, мм			Номер чертежа
3,0	1К30	3800			1
	2К30				1
3,6	1К36	4400	300		1
	2К36			300	1
4,2	1К42	5000			1
	2К42				1
	1К48	5600	300		1
	2К48			400
	3К48	5700	400	500	1
4,8	4К48	5600	300	300
	5К48			400
	6К48	5700			1
	7К48	5100 (5000)	500	500
5,4	1К54	6200		300	1
	2К54		300		1
	1К60	6800		400	1
	2К60	6900	400
	3К60			500	1
6,0	4К60	6800	300	400
	5К60	6900	400		1
	6К60
	7К60	6300 (6200)	500	500
	1К66	7400	300	400	1
	2К66	7500	400
	3К66			500	1
6,6	4К66	7400	300	400
	5К66	7500	400
	6К66		500	500	1
	7К66	6900 (6800)
	1К72		400	400	1
	2К72		500	500
	3К72	8100			1
7,2	4К72		400	400	1
	5К72		500	500
	6К72	7500 (7400)
	1К78		400	400
	2К78		500	500	1
	3К78	8700			1
7,8	4К78		400	400
	5К78
	6К78	8100 (8000)	500	500	1
	1К84			400
	2К84		400		1
	3К84	9300	500	500
	4К84				1
8,4	5К84		400	500	1
	6К84			600	1
	7К84	8700 (8600)	500	500	1
	8К84			600	1
	9К84	9300		500	1
	1К96			400
	2К96		400
	3К96			500
9,6	4К96	10500			1
	6К96			600
	8К96		500
	5К96				1
	7К96			500	1
	9К96	9900 (9800)		600	1

Таблица 3

Колонны типа К для зданий высотой 10,8-14,4 м (серия 1.423.1-5/88)

Высота здания, м	Типоразмер колонны	Основные размеры колонны, мм			Номер чертежа
	1К108	11700		500
10,8	2К108	11850			1
	3К108	11250 (11150)		700	1
	1К120	12900		500
12,0	2К120	13050			1
	3К120	12450 (12350)	400	700	1
	1К132	14100		600
13,2	2К132	14250		800	1
	3К132	13650 (13550)			1
14,4	1К144	15300		600
	2К144	15450			1
	3К144	14850 (14750)		800	1

Таблица 4

Колонны типа К предварительно напряженные

для зданий высотой 4,8-14,4 м (серия 1.423.1-7)

Высота здания, м	Типоразмер колонны	Основные размеры колонны, мм			Номер чертежа
	1К48			300
4,8	2К48	5600	300	400	1
	3К48			300
	4К48
	5К48			400
	6К48	5100		500	1
	7К48	5700	400	400
	8К48			500
5,4	1К54	6200			1
	2К54			300	1
	1К60		300
	2К60	6800			1
	3К60	6900	400
6,0	4К60	6800	300	400
	5К60	6900
	6К60
	7К60	6300	400		1
	8К60	6900		500
	1К66	6900	400	500	1
	2К66	7400	300		1
6,6	3К66			400
	4К66	7500	400
	5К66			500	1
	1К72
	2К72	8000	300
7,2	3К72			400	1
	4К72	8100
	5К72			500	1
	1К78		400	400
	2К78			500	1
7,8	3К78	8700		400
	4К78				1
	5К78	8100		500
	6К78	8700	500
	1К84	8700
	2К84			400
	3К84			500	1
8,4	4К84	9300	400	400
	5К84			500	1
	6К84		500
	1К96			400
	2К96		400		1
9,6	3К96	10500		500	1
	4К96		500
	5К96	9900		600
	1К108			500
	2К108	11700		600
10,8	3К108	11250
	4К108	11850		700
12,0	1К120	12900		500
	2К120			600
	3К120	12450		700
	4К120	13050
	1К132	14100		600
	2К132	14250		700
13,2	3К132	13650	400		1
	4К132	14250		800
	1К144	15300		600
	2К144	15450		700
14,4	3К144	14850
	4К144	15450		800

Таблица 5

Колонны типа К для сельскохозяйственных

зданий высотой 2,4-7,2 м (серия 1.823.1-2)

Высота здания, м	Типоразмер колонны	Основные размеры колонны, мм			Номер чертежа
	1К33		200	200
2,4	2К33	3300	300	300	1
	3К33		200	200
	4К33		300	300	1
	3К36		200	200	1
	4К36		300	300
2,4; 2,7	5К36	3600	200	200	1
	6К36		300	300
	1К39		200	200
	2К39		300	300	1
2,4; 2,7; 3,0	3К39	3900	200	200
	4К39				1
	1К42	4200	300	300	1
2,7; 3,0	2К42				1
	1К45
3,0; 3,6	2К45		400	400	1
	3К45	4500	300	300	1
	4К45		400	400
3,6	8К48	4800			1
	9К48				1
	1К51		300	300	1
2,4; 2,7; 3,6	2К51	5100
2,4; 2,7; 3,0	3К54	5400			1
	1К57		300	300
4,8	2К57		400	400	1
	3К57	5700	500	500
2,7; 3,0; 4,8	4К57		300	300
	5К57		400	400	1
4,8	8К60	6000			1
3,0; 4,8	9К60		300	300	1
	1К63				1
4,8	2К63	6300			1
	1К69		400	400
6,0	2К69	6900	500	500	1
	3К69				1
	1К81		400	400
7,2	2К81	8100	500	500	1
	3К81		400	400	1
