ГОСТ 25468-82

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ОБОРУДОВАНИЕ ДЛЯ СПУСКО-ПОДЬЕМНЫХ
ОПЕРАЦИЙ И ВЕРТЛЮГИ

ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ

ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ

Москва

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ОБОРУДОВАНИЕ ДЛЯ СПУСКО-ПОДЪЕМНЫХ ОПЕРАЦИЙ И ВЕРТЛЮГИ

Присоединительные размеры

Equipment for lifting and lowering operations and pivots. Connecting dimensions

ГОСТ
25468-82

Дата введения 01.07.83

1. Настоящий стандарт распространяется на кронблоки, талевые блоки, крюки, крюкоблоки, штропы, элеваторы и вертлюги, применяемые в буровых установках для эксплуатационного и глубокого разведочного бурения на нефть и газ.

Стандарт не распространяется на специальное оборудование, применяемое при работе с комплексом механизмов автоматизации спуско-подъемных операций и других специальных видах бурения. Степень соответствия настоящего стандарта СТ СЭВ 2452 приведена в приложении.

2. Присоединительные размеры сопрягаемых элементов талевых блоков, крюкоблоков, штропов, элеваторов и вертлюгов должны соответствовать указанным на черт. 1, 2 и в табл. 1.

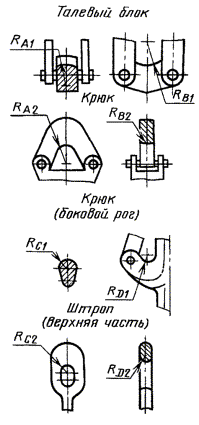

Черт. 1

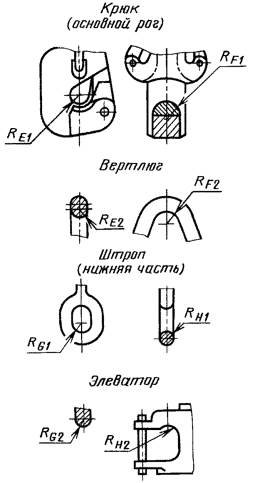

Черт. 2

Таблица 1

Размеры в мм

Обозначение радиуса

Значения радиусов для оборудования с допускаемой нагрузкой, кН

800

1000

1250

1600

2000

2500

3200

4000

5000

Ra1, не более

69

101

RA2, не менее

70

102

RB1, не менее

83

89

RB2, не более

76

82

RС1, не более

63

101

RC2, не менее

64

102

121

RD1, не менее

38

45

58

Rd2, не более

28,6

35

47

RE1 не менее

58

64

70

77

89

RE2, не более

50

57

63

69

82

RF1, не более

101

114

RF2, не менее

102

115

RG1, не менее

52

58

70

86

RG2, не более

50,8

57

69

85

RH1, не более

28,6

34

47

RH2, не менее

42

58

64

3. Соединение отвода вертлюга с буровым шлангом должно быть фланцевым типов I и II. Присоединительные размеры должны соответствовать указанным на черт. 3 и в табл. 2.

Тип 1



Тип II



Черт. 3

Таблица 2

Тип фланца

Диаметр условного прохода dy, мм

Давление насоса, МПа (кгс/см2), не более

Присоединительные размеры, мм

d1

d2

d3

d4

d5

d6

d7

шпильки

I

100

16 (160)

273

216

149,23

27

-

-

-

24

21 (210)

292

235

33

-

-

-

30

25 (250)

311

241

161,93

36

-

-

-

33

35 (350)

II

76

16(160)

240

198

-

22

131

120

105

20

21 (210)

25 (250)

32 (320)

Допускается применять резьбовое коническое соединение.

1 - 3. (Измененная редакция, Изм. № 1).

4. Угол наклона отвода вертлюга от вертикальной оси - не менее 15°.

5. Соединение ниппельного переводника вертлюга с ведущей трубой - резьбовое 3-152Л по ГОСТ 5286.

6. Присоединительные размеры шкивов кронблоков, крюкоблоков и талевых блоков должны соответствовать указанным на черт. 4 и в табл. 3.

Н: 1,33 - 1,75 d,. a - угол развала желоба шкива 30° - 50°.

Черт. 4

Таблица 3

мм

Диаметр каната

Диаметр шкива по дну желоба D, не менее

Условный профиль желоба R, не менее

22*

425

12,0

25

665

13,5

28

900

15,0

32

1000

17,0

35

1285

18,5

38

1365

20,0

41*

1365

22,0

44*

1510

23,5

* Допускается изготовлять по заказу потребителя.

ПРИЛОЖЕНИЕ
Соответствие требований ГОСТ 25468-82 требованиям СТ СЭВ 2452-80

ГОСТ 25468-82

СТ СЭВ 2452-80

Пункт

Содержание требований

Содержание требований

3

Тип фланцевого соединения II

-

ПРИЛОЖЕНИЕ. (Введено дополнительно, Изм. № 1).

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством химического и нефтяного машиностроения СССР

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ ПОСТАНОВЛЕНИЕМ Государственного комитета СССР по стандартам от 06.10.82 № 3901

3. Стандарт содержит все требования СТ СЭВ 2452-80

4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

Номер пункта

ГОСТ 5286-75

5

5. Ограничение срока действия снято Постановлением Госстандарта СССР от 18.12.87 № 4667

6. ИЗДАНИЕ (март 2004 г.) с Изменением № 1, утвержденным в декабре 1987 г. (ИУС 3-88)
