ГОСТ 25458-82. Опоры деревянные дорожных знаков. Технические условия.

ГОСТ 25458-82

Группа К23


ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР


ОПОРЫ ДЕРЕВЯННЫЕ ДОРОЖНЫХ ЗНАКОВ

Технические условия

Wooden (timber) posts for road signs.

Specifications


Дата введения 1984-01-01

     УТВЕРЖДЕН И ВВЕДЕН в действие  Постановлением Государственного комитета СССР по делам строительства от 14 сентября 1982 г. N 214



     ПЕРЕИЗДАНИЕ. Сентябрь 1993 г.





     Настоящий стандарт распространяется на деревянные опоры, предназначаемые для установки дорожных знаков по ГОСТ 10807-78.





1. Типы, основные параметры и размеры

1.1.  Опоры для установки дорожных знаков подразделяют на два типа:

1  - со сплошным поперечным сечением;

2  - с ослабленным поперечным сечением (безопасные);

1.2.  Опоры типа 1 изготавливают длиной 3500, 4000, 4500, 5000 и 5500 мм, типа 2 - длиной 5500, 6000, 6500, 7000, 7500, 8000 и 8500 мм.

1.3.  Параметры опоры в зависимости от типоразмера числа знаков, устанавливаемых на опоре, и изгибающего момента в расчетном сечениии следует выбирать согласно рекомендованному приложению.

1.4.  Форма и основные размеры опор должны соответствовать указанным на чертеже и в таблице

1.5.  Марка опоры состоит из буквенно-цифровых групп, разделенных тире.

Первая  группа содержит:

цифровое  обозначение типа опоры (см. п. 1.1);

буквенное  обозначение наименование опоры - ОД:

длину  опоры в дециметрах.

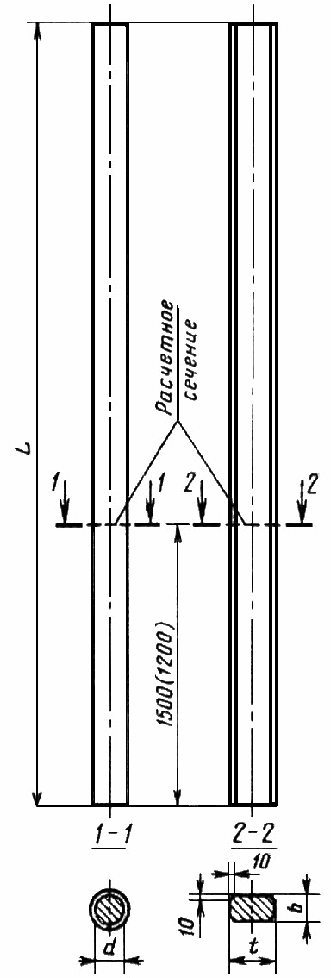

Опора типа 1

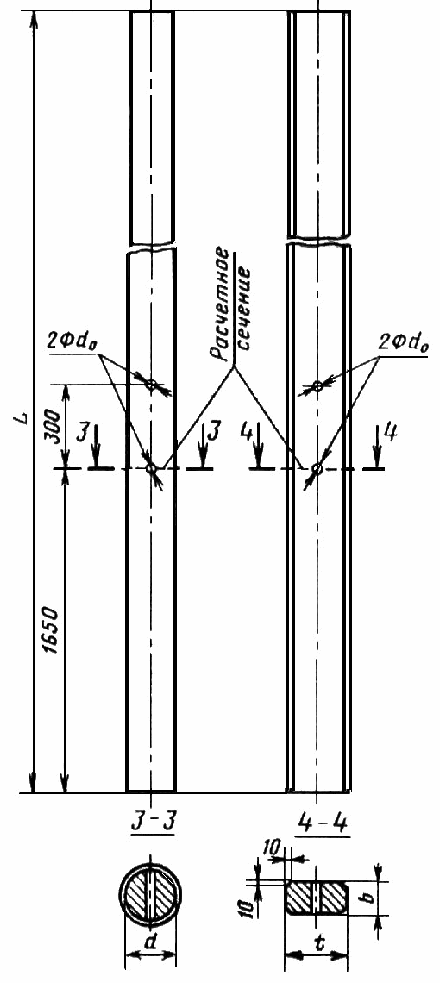

Опора типа 2











Марка опоры


Основные размеры опоры, м


Диаметр отверстия ослабленного поперечного сечения


, мм


Изгибающий момент в расчетном поперечном сечении М,


 Н·м (кгс·м )


Справочная масса, кг, опоры с поперечным сечением




L


b


t


d






круглым


прямоу- гольным


10Д35-8


3500


70


75


90




800 (81,6)

13,4


11,0


10Д40-8














15,3


12,6


10Д40-11


4000


55


95


95




1100 (112,2)

16,9


12,5


10Д40-18




95




100




1800 (183,5)

22,8


21,7


10Д40-24




70


125


125




2400 (244,7)

29,4


21,0


10Д45-8






75


90




800 (81,6)

17,2


14,2


10Д45-11




55




105




1100 (112,2)

23,4


14,1


10Д45-14




70


95


110




1400 (142,7)

25,6


18,0


10Д45-18


4500


95




120




1800 (183,5)

30,5


24,4


10Д45-24




70




125




2400 (244,7)

33,1


23,6


10Д45-32




95


125


135


-

3200 (326,3)

38,6


32,1


10Д45-42




125




150




4200 (428,3)

47,7


41,9


10Д50-18




95


95


120




1800 (183,5)

33,9


27,1


10Д50-24




70




125




2400 (244,7)

36,8


25.3


10Д50-32


5000


95


125


135




3200 (326,3)

42,9


35,6


10Д50-42




125




150




4200 (428,3)

53,0


46,9


10Д50-57






145


165




5700 (581,2)

64,1


54.4


10Д55-18




95


95


120




1800 (183,5)

37,3


29,8


10Д55-24




70


125


125




2400 (244,7)

40,5


28,9


10Д55-43




95




150




4300 (438,5)

58,3


45,5


10Д55-57


5500


125


145


165




5700 (581,2)

70,5


59,8


10Д55-78




95


195


180




7800 (795,4)

83,9


61.1


20Д55-66




145


145


165


40


6600 (673,0)

70,5


69,4


20Д60-78




95


195


190


50


7800 (795,4)

101,9


66,6


20Д60-83




125








8300 (846,4)

101,9


78,8


20Д60-96


6000


145


175


195




9600 (978,9)

107,5


91,3


20Д60-116




175




210


65


11600 (1182,9)

124,6


110,2


20Д65-96




145




195


50


9600 (978,9)

116,4


99,0


20Д65-116


6500


175




210




11600 (1182,9)

135,0


119,4


20Д65-119




145


195


215


65


11900 (1213,5)

141,5


110,3


20Д70-160




195




230




16000 (1641,7)

174,4


159,6


20Д70-175


7000


175


215


240


75


17500 (1784,5)

189,9


157,9


20Д75-150


7500


195


195


230


65


15000 (1529,0)

186,9


171,0


20Д75-215




215


215


260


75


21500 (2192,5)

238,8


208,0


20Д80-250


8000


195




270




25000 (2549,3)

274,7


229,3


20Д85-280


8500


215


245


280


90


28000 (2855,2)

313,9


268,6



     Примечание. Справочная масса опоры приведена для древесины со средней плотностью 600 кг/м.



Во  второй группе указана величина изгибающего момента в гекто-ньютон-метрах в расчетном сечении.

В  марке опор, изготовленных из круглых лесоматериалов или пиломатериалов прямоугольного поперечного сечения, приводят обозначение формы поперечного сечения - соответственно буквы К или П.

Пример  условного обозначения опоры типа 1, длиной 4000 мм, рассчитанной на действие изгибающего момента 1800 Н·м , изготовленной из пиломатериала прямоугольного поперечного сечения:



То  же, типа 2, с ослабленным поперечным сечением (безопасная), длиной 5500 мм, рассчитанной на действие изгибающего момента 6600 Н·м , изготовленной из круглого лесоматериала:



2. Технические требования

2.1.  Опоры должны изготавливаться в соответствии с требованиями настоящего стандарта по технологической документации, утвержденной в установленном порядке.

2.2.  Для изготовления опор следует применять лесоматериалы круглые хвойных пород по ГОСТ 9463-88 или пиломатериалы хвойных пород по ГОСТ 8486-86 2-го и 3-го сортов.

Допускается  изготавливать опоры из древесины других пород - в пределах районов их произрастания - при условии, что ее стойкость против загнивания, твердость и прочность на изгиб не ниже соответствующих показателей для хвойных пород.

2.3.  Поверхность круглых лесоматериалов должна быть очищена от коры и сучьев и ровно обтесана.

Грани  опор, изготовленных из пиломатериалов, должны быть оструганы.

2.4.  Точность изготовления опор

2.4.1.  Отклонения размеров опор от номинальных, указанных на чертеже, с учетом припусков на обработку по ГОСТ 7307-75 не должны превышать, мм:



  по длине опоры.......................................  ± 20;



  по размерам расчетного поперечного сечения............ ± 2.

2.4.2.  Непрямолинейность опор не должна превышать величин, установленных ГОСТ 8486-86 и ГОСТ 9463-88.

2.5.  Защиту опор от биологического разрушения следует выполнять по ГОСТ 20022.9-76.

Часть  опоры, закапываемую в грунт, следует дополнительно покрывать горячим битумом по ГОСТ 22245-90 на длину 1,7 м от нижнего торца опоры, кроме опор длиной 3,5 м, для которых этот размер должен быть равен 1,4 м.

2.6.  Верхнюю (надземную) часть опор следует покрывать стойкими к воздействию климатических факторов лакокрасочными материалами белого цвета. Качество исполнения должно отвечать требованиям ГОСТ 24404-88 для класса покрытия V.



3. Правила приемки

3.1.  Приемку готовых опор следует производить: партиями.

В  состав партии входят опоры одной марки, изготовленные в течение одной смены и сопровождающиеся документом установленной формы об их качестве, в котором указывают: номер и дату выдачи документа, наименование и адрес предприятия-изготовителя,  номер партии и дату ее изготовления, марку опоры, число опор в партии, обозначение настоящего стандарта.

При  наличии дополнительных  требований, оговоренных в заказах  на изготовление  опор, в документе приводят данные по этим требованиям.

3.2.  Приемка партии заключается в проверке соответствия требованиям настоящего стандарта размеров и внешнего вида не менее чем трех опор данной партии.

Если  в результате проверки будет установлено несоответствие опоры  требованию настоящего стандарта хотя бы по одному показателю, то проводят повторную проверку удвоенного числа опор.

Если  при повторной проверке хотя бы одна опора не будет соответствовать  требованиям настоящего стандарта, то данная партия подлежит приемке поштучно.


4. Методы контроля

4.1.  Измерение длины опор следует выполнять металлической мерной  лентой, соответствующей требованиям ГОСТ 7502-89; измерение ширины, граней опор прямоугольного сечения - металлической линейкой, соответствующей требованиям ГОСТ 427-75; измерение  диаметра опор круглого поперечного сечения - штангенциркулем,  соответствующим требованиям ГОСТ 166-89.

4.2.  Прямолинейность профиля опор следует определять посредством  поверочной плиты и металлической линейки, предусмотренной в  п. 4.1.

4.3.  Глубину проникновения антисептиков в древесину определяют  по ГОСТ 20022.9- 76.

4.4.  Внешний вид опор  проверяют визуально.

5. Маркировка, хранение и транспортирование

5.1.  Каждая опора должна иметь маркировку, содержащую марку опоры, номер партии и дату ее изготовления.

5.2.  Опоры  следует хранить на складе готовой продукции в контейнерах, штабелях или  пакетах рассортированными по маркам.

Высота   штабеля или  пакета должна быть не более 2 м.

5.3.  Нижний  ряд опор в штабеле или пакете следует  укладывать  на плотное выравненное  основание по деревянным прокладкам.

5.4.  Поставка опор потребителю должна осуществляться в контейнерах  или пакетах любым видом транспорта.

5.5.  Погрузку, транспортирование и разгрузку опор следует производить, соблюдая правила техники безопасности и принимая меры, исключающие возможность их повреждения.

Разгрузка  опор сбрасыванием не допускается.

5.6.  Погрузку, крепление и транспортирование  опор на открытом подвижном cocтaве (полувагоны или платформы) следует осуществлять в соответствии с требованиями Правил перевозок грузов и Технических условий погрузки и крепления грузов, утвержденных Министерством путей сообщения.

При  транспортировании опор пакетами должны соблюдаться требования ГОСТ 26663-85.

Транспортная  маркировка - по ГОСТ 14192-77.



ПРИЛОЖЕНИЕ

Рекомендуемое

Указания по выбору параметров опоры дорожных знаков

1.  Необходимая длина опоры , м, при различных схемах установки дорожных знаков, приведенных на чертеже, должна удовлетворять условию

где  - высота части опоры, закрытой знаком (знаками). При этом верхний край знака должен возвышаться над верхом опоры не более чем на 0,15 м; расстояние между краями смежных знаков, размещаемых по вертикали, принимают равным 0,05 м;

       - высота части опоры от низа дорожного знака до верха кромки проезжей части автомобильной дороги; принимаемая не менее 1,5-2,0 м;

       - разница высот между поверхностью проезжей части и местом установки опоры, принимаемая равной 0,2 м для одностоечных опор, 0,3 м - для двухстоечных и 0,35 м - для трехстоечных;

       - заглубление опоры в грунт, равное 1,5 м (кроме опор длиной 3.5 м, для которых =1,2 м).

2.  Размеры поперечного сечения опоры должны приниматься в зависимости от расчетного изгибающего момента , (), возникающего от ветровой нагрузки на щиты знаков, на опоры и определяемого по формуле

где  1,1 - коэффициент, учитывающий дополнительный изгибающий момент от ветровой нагрузки, действующий собственно на опору (без знака);

       - расчетная ветровая нагрузка на знак (знаки), Н (кгс),


- расчетная площадь знака (знаков), м;

       - нормативное значение статической составляющей ветровой нагрузки, Па (кгс/м),

0,75  - коэффициент снижения ветровой нагрузки из-за небольшой высоты опоры;

       - скоростной напор ветра, принимаемый равным 539,4 Па (55 кгс/см);

       - коэффициент, учитывающий изменение скоростного напора ветра по высоте, равный 1;

       - аэродинамический коэффициент, равный 1,4;

       - высота приложения ветровой нагрузки, м.

При  указанных значениях изгибающий момент допускается определять по формуле

    ()

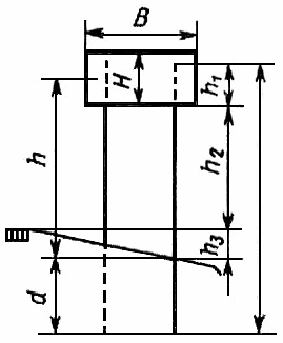

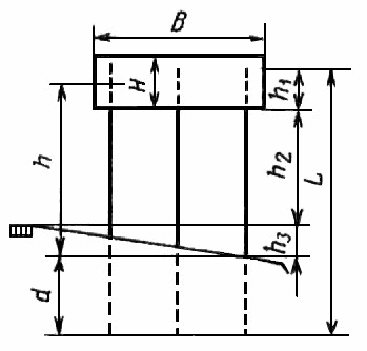

3.  Для двух- и трехстоечных опор (см. схемы 8 и 9), предназначенных для установки дорожных знаков индивидуального проектирования, вычисленный общий изгибающий момент следует уменьшить соответственно в два и три раза.

4.  По установленной высоте опоры и расчетному изгибающему моменту выбирается типоразмер опоры по табл. 1 настоящего стандарта.

5.  Потребная длина опор и значения расчетных изгибающих моментов для основных схем установки дорожных знаков приведены в табл. 1 и 2 настоящего приложения.

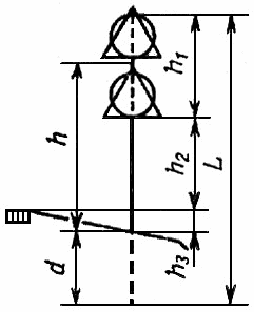

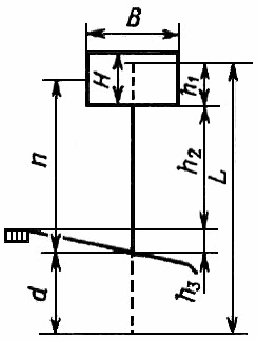

Расчетные схемы опор для установки дорожных знаков

Схема 1


Схема 2


Схема 3


Схема 4


Схема 5



Схема 6

Схема 7


Схема 8


Схема 9



1-дорожный знак; 2 - опора; 3 - покрытие автомобильной дороги; 4 - обочина (присыпная берма)


Таблица 1

Расчетные показатели опоры для основных схем

установки дорожных знаков










Номер схемы


Типо- размер знака по ГОСТ 10807-78


Длина опоры, L, м


Изгибающий момент М в расчетном сечении опоры,


 Н·м (кгс·м)


Номер схемы


Типо- размер знака по ГОСТ 10807-78


Длина опоры, L, м


Изгибающий момент М в расчетном сечении опоры,


 Н·м (кгс·м)



I


3,50

4,50


352,6 (35,36)

440,7 (44,95)



I


4,00

4,50


1446,6 (147,51)

1783,1 (181,82)


I


II


4,00

4,50


491,7 (50,14)

611,6 (62,36)

4


II


4,00

4,50


2042,3 (208,26)

2500,2 (254,96)




III


4,00

4,50


851,9 (86,86)

1050,0 (107,07)



III


4,50

5,00


3603,1 (367,40)

4360,0 (444,58)




IV


4,50

5,00


1619,2 (165,11)

1971,2 (201,00)



I


4,50

5,00


821,6 (83,78)

997,9 (101,76)




I


4,00

4,50


723,3 (73,76)

891,6 (90,91)



II


5,00

5,50


1165,7 (118,86)

1405,6 (143,33)


2


II


4,00

4,50


1021,1 (104,13)

1250,1 (127,47)

5


III


5,50

6,00


2084,2 (212,55)

2480,4 (252,91)




III


4,50

5,50


1801,6 (183,70)

2180,0 (222,29)



IV


5,50

6,00


4125,4 (420,66)

4829,4 (492,45)





I


4,00

4,50


705,3 (71,91)

881,5 (89,89)



I


4,50

5,00


1137,2 (115,96)

1401,6 (142,93)




II


4,00

4,50


983,5 (100,27)

1223,3 (124,73)

6


II


5,00

5,50


1583,0 (161,43)

1942,8 (198,10)


3


III


4,00

4,50


1703,8 (173,73)

2100,0 (214,15)



III


5,00

5,50


2793,4 (284,85)

3387,7 (345,46)




IV


4,50

5,00


3238,4 (330,22)

3942,4 (402,00)



IV


5,50

6,00


4510,6 (459,94)

5503,6 (551,93)



Таблица 2

Расчетные показатели опоры для дорожных знаков

индивидуального проектирования







Номер схемы



Размер знака ВхН, м



Длина опоры, L, м


Изгибающий момент М в расчетном сечении опоры,


()




1,00x0,34


3,50

4,00


396,1 (40,39)

502,0 (51,19)



1,50x0,34


3,50

4,00


594,2 (60,58)

753,3 (76,78)

7


1,00x0,51


3,50

4,00


622,7 (63,50)

781,6 (79,70)



1,50x0,51


4,00

4,50


928,0 (94,63)

1165,0 (118,79)



1,00x4,50


4,00

4,50


864,1 (88,11)

1075,9 (109,71)



1,50x0,68


4,00

4,50


1296,5 (133,11)

1614,2 (164,60)



2,00x0,51


4,00

4,50


654,5 (66,74)

813,3 (82,00)



2,50x0,51


4,00

4,50


818,2 (83,43)

1016,7 (103,31)



2,00x0,68


4,00

4,50


906,5 (92,43)

1118,3 (114,03)



2,50x0,68


4,00

4,50


1133,3 (115,56)

1398,0 (142,56)



3,00x0,68


4,00

4,50


1360,0 (138,67)

1677,7 (171,07)



3,50x0,68


4,00

4,50


1586,5 (161,76)

1957,2 (199,56)



4,00x0,68


4,00

4,50


1813,3 (184,89)

2236,9 (228,09)



4,50x0,68


4,00

4,50


2039,7 (207,99)

2516,3 (256,58)



2,00x1,02


4,50

5,00


1467,8 (149,67)

1785,6 (182,02)



2,50x1,02


4,50

5,00


1834,9 (187,10)

2232,1 (227,60)



3,00x1,02


4,50

5,00


2202,0 (224,54)

2678,6 (273,14)



3,50x1,02


4,50

5,00


2568,9 (261,95)

3125,0 (318,66)



4,00x1,02


4,50

5,00


2935,9 (299,37)

3571,4 (364,17)



4,50x1,02


4,50

5,00


3301,9 (336,69)

4018,3 (409,76)



2,00x1,50


5,00

5,50


2383,0 (242,99)

2850,2 (290,64)

8


2,50x1,50


5,00

5,50


2978,7 (303,74)

3563,6 (363,37)



3,00x1,50


5,00

5,50


3574,5 (364,49)

4275,4 (435,96)



3,50X1,50


5,00

5,50


4171,0 (425,32)

4987,1 (508,53)



4,00X1,50


5,00

5,50


4765,9 (485,98)

5700,5 (581,27)



4,50X1,50


5,00

5,50


5360,9 (546,65)

6413,8 (654,01)



3,00X2,00


5,50

6,00


5233,2 (533,63)

6167,7 (628,92)



3,50X2,00


5,50

6,00


6105,4 (622,56)

7195,6 (733,74)




4,00X2,00


5,50

6,00


6977,6 (711,51)

8223,6 (838,56)



4,50X2,00


5,50

6,00


7849,8 (800,45)

9251,6 (943,38)



4,00X2,50


6,00

6,50


9500,7 (968,79)

11058,3 (1118,52)



4,50X2,50


6,00

6,50


10687,6 (1089,81)

12441,1 (1131,01)



5,00X1,02


4,50

5,00


2500,3 (254,96)

3029,8 (308,96)



5,50X1,02


4,50

5,00


3239,6 (330,34)

3924,9 (400,22)



5,00X1,50


5,00

5,50


4049,5 (412,93)

4828,3 (492,34)



6,50X1,50


5,00

5,50


5264,4 (536,81)

6277,6 (640,04)

9


5,00X2,00


5,50

6,00


5918,6 (603,51)

6956,8 (709,39)



6,50X2,00


6,00

6,50


8285,9 (844,91)

9739,6 (993,15)



5,00X2,50


6,00

6,50


8047,1 (820,56)

9345,0 (952,91)



6,50X2,50


6,00

6,50


10461,1 (1066,73)

12148,6 (1238,78)



5,00X3,50


7,00

7,50


13083,0 (1334,07)

14900,1 (1519,36)



6,50X3,50


7,00

7,50


17007,9 (1733,93)

19370,1 (1975,17)



6,50X4,50


8,00

8,50


24899,3 (2538,97)

27941,6 (2849,20)



 Текст документа сверен по:

 официальное издание

 М.: Издательство стандартов,

 1994

Предоставлено компанией МГК "Информпроект".




Хотите оперативно узнавать о новых публикациях нормативных документов на портале? Подпишитесь на рассылку новостей!

Все ГОСТы >>    ГОСТы «Полезное >>



Смотрите также: Каталог «Полезное» >>
Компании «Полезное» >>
Статьи (473) >>
ГОСТы (1431) >>
СНиПы (45) >>
СанПиНы (2) >>
Нормативные документы (9) >>
ВСН (12) >>
Задать вопрос в форуме >>
Подписка на рассылки >>
Copyright © 1999-2024 ВашДом.Ру - проект группы «Текарт»
По вопросам связанным с работой портала вы можете связаться с нашей службой поддержки или оставить заявку на рекламу.
Политика в отношении обработки персональных данных
наверх
