ГОСТ 25298-82

Группа Ж21


МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ


УСТАНОВКИ КОМПАКТНЫЕ ДЛЯ ОЧИСТКИ БЫТОВЫХ

СТОЧНЫХ ВОД

Типы, основные параметры и размеры

Compact treatment plants for domestic sewage water.

Types, basic parameters and dimensions


МКС 91.140.80

ОКП 48 5910

Дата введения 1983-01-01



ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством жилищно-коммунального хозяйства РСФСР



2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по делам строительства от 27.04.82 N 107



3. ВВЕДЕН ВПЕРВЫЕ



4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ





Обозначение НТД, на который дана ссылка


Номер пункта


ГОСТ 380-94


7




5. ИЗДАНИЕ с Изменением N 1, утвержденным в ноябре 1987 г. (ИУС 2-88)




1. Настоящий стандарт распространяется на компактные установки заводского изготовления, предназначенные для полной биологической очистки бытовых сточных вод, а также производственных сточных вод, близких по составу к бытовым, или их смесей.


При этом состав производственных сточных вод или их смесей с бытовыми должен удовлетворять требованиям, изложенным в строительных нормах и правилах по проектированию наружных сетей и сооружений канализации, утвержденных Госстроем СССР.



2. Установки подразделяют в зависимости от:


- технологического процесса - полное окисление, аэробная стабилизация активного ила;


- способа аэрации - мелко- или среднепузырчатая пневматическая, низконапорная, механическая, эжекционная.



3. Типы, основные параметры и размеры установок должны соответствовать указанным на черт.1-3 и в табл.1, 2. Отклонения от размеров не должны превышать ±20 мм.

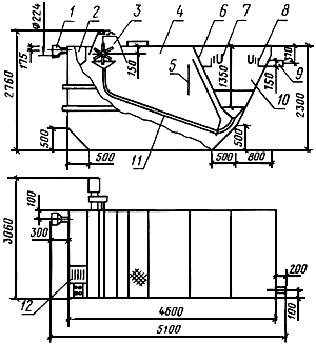

Установка КУ-12

1 - входной патрубок; 2 - лоток; 3 - аэратор; 4 - аэрационная зона; 5 - успокоительная перегородка; 6 - разделительная перегородка; 7 - скобы для погружных досок; 8 - сборные лотки с водосливами; 9 - отводной патрубок; 10 - отстойная зона; 11 - система возврата ила; 12 - решетка или решетка-дробилка

Черт.1



Установки КУТМ-30; КУТМ-60; КУТМ-120

1 - аэрационная система; 2 - подающий лоток; 3 - аэротенк; 4 - сборный лоток;

5 - эрлифт; 6 - отстойник; 7 - блок тонкослойного модуля

Черт.2

Примечание. На чертеже приведена пневматическая система аэрации.

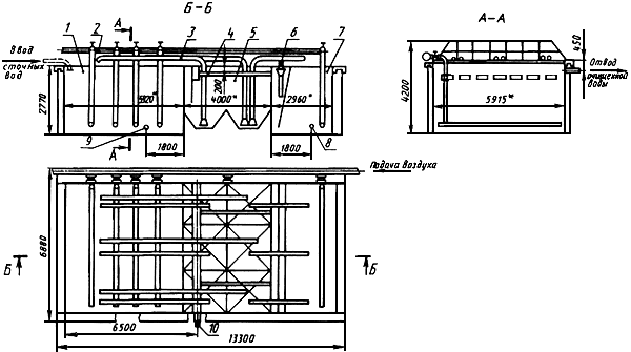

Установка КУ-200

_________________

* Размеры для справок.



1 - аэротенк; 2 - аэрационная система; 3 - эрлифты; 4 - сборные лотки; 5 - отстойник; 6 - эрлифты плавающих веществ; 7 - аэробный стабилизатор; 8 - выпуск ила; 9 - опорожнение аэротенка; 10 - отвод очищенных вод

Черт.3


Примечание. На чертеже приведена пневматическая система аэрации.




Таблица 1


Типы, основные параметры и размеры
















Тип



Произ-

води-

тель- ность,

м /сут



Метод очистки

сточных вод



Макси-

мальный

расход сточ-

ных вод,

м


Габаритные размеры,

мм, не более


Технологический объ-

ем, м, не менее


Число

блоков

тонко- слой-

ных

моду-

лей


Габариты блоков

тонкослойных модулей, мм


Металло-

емкость,

т, не

более
























высота






длина






ширина






зоны

аэра-

ции




зоны

отс-

таи-

вания



зоны

аэроб-

ной

стаби-

лиза-

ции
























КУ-12



12


Полное окисление



1,5


2750


5100


3060


12,0


3,0


-


-


-


2,7


КУТМ-30


30


То же


3,75


3950


2630


6330


29,0


2,5


-

2


980х1150х2005


5,2


КУТМ-60


60


"

7,50


3950


4630


6330


58,0


5,0


-

4


980х1150х2005


7,5


КУТМ-120


120


"

15,0


3950


8630


6330


116,0


10,0


-

8


980х1150х2005


12,7


КУ-200









200





Аэрация с

аэробной стабили-

зацией

избыто-

чного ила



25,0





4200





13300





6880





90,0





35,0





45,0





-





-





18,2







Таблица 2


Основные параметры и размеры систем аэрации установок











Тип


Метод аэрации


Расход

воздуха, л/с


Расход

воды, л/с


Потреб-

ляемая мощность

кВт, не

более


Механический аэратор






























диаметр,

мм





мощность

электро-

двигате-

ля, кВт



Число

оборо-

тов

аэра-

тора,

об/мин


Масса,

кг





КУ-12



Механический



-


-


1,0


500


1,5


90


-


КУТМ-30


То же


-

-

1,2


500


1,5


150


220






Пневматический


14,1


-

1,5


-

-

-

-





Низконапорный


165


-

2,8


-

-

-

-





Эжекционный


-

8,5


1,5


-

-

-

-

КУТМ-60



Механический



-

-

2,4


600


3,0


90


300






Пневматический


28,3


-

2,0


-

-

-

-





Низконапорный


250


-

3,8


-

-

-

-





Эжекционный


-

17,0


3,0


-

-

-

-

КУТМ-120



Механический



-

-

3,6


800


4,5


90


500






Пневматический


56,6


-

4,0


-

-

-

-







Низконапорный


500


-

6,9


-

-

-

-





Эжекционный


-

34,0


6,0


-

-

-

-

КУ-200



Механический



-

-

4,4


1000


5,5


75


590






Пневматический


98


-

7,5


-

-

-

-





Низконапорный


850


-

11,0


-

-

-

-





Эжекционный


-

68,0


12,0


-

-

-

-





 Зоны отстаивания могут располагаться с одной или двух сторон установки, а также в центральной ее части при соблюдении указанных размеров.

(Измененная редакция, Изм. N 1).



4. Установки должны изготавливаться в соответствии с требованиями настоящего стандарта и технических условий по рабочим чертежам, утвержденным в установленном порядке.



5. Все узлы установки и вспомогательное оборудование следует размещать в соответствии с проектом привязки установок.



6. Установки располагаются на открытом воздухе в районах с расчетной зимней температурой наружного воздуха не ниже минус 30 °С, в отапливаемых помещениях - в районах с более низкими температурами.



7. Для изготовления установок необходимо применять углеродистую сталь обыкновенного качества по ГОСТ 380.



8. Поставка установок заводами-изготовителями должна осуществляться в комплекте с аэрационными системами, включая воздуходувки (при пневматической аэрации), вентиляторы (при низконапорной аэрации), насосы и эжекторы (при эжекционной аэрации) или привод аэратора (при механической аэрации).


Допускается поставка установок в разобранном виде (в объемных элементах, панелях) с комплектацией всеми элементами внутреннего устройства.


(Измененная редакция, Изм. N 1).



9. Бытовые сточные воды или смесь бытовых и производственных сточных вод при поступлении на установки очистки не должны иметь:


выше 375 мг/л;


- содержание взвешенных веществ более 325 мг/л;


- температуру ниже 6 °С.


При больших значениях следует пропорционально снижать производительность установок по сточным водам

.

10. Очищенные сточные воды должны иметь:


-   не выше 15 мг/л;


- содержание взвешенных веществ не более 20 мг/л.


11. Периодичность удаления избыточного активного ила в зависимости от действительного загрязнения сточных вод и климатических условий уточняется в процессе эксплуатации установки в соответствии с ее паспортом и инструкцией по эксплуатации.




Текст документа сверен по:

официальное издание

Водоочистка. Средства и методы: Cб. ГОСТов.-

М.: ИПК Издательство стандартов, 2003
