ГОСТ 24544-81

Группа Ж19


ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР


БЕТОНЫ

Методы определения деформаций

усадки и ползучести

Concretes. Methods of shrinkage and

creep flow determination


Дата введения 1982-01-01


УТВЕРЖДЕН  Постановлением Государственного комитета СССР по делам строительства от 31 декабря 1980 г. N 237.

ПЕРЕИЗДАНИЕ  (ноябрь 1987 г.) с Изменением N 1, утвержденным в апреле 1985 г.; Пост. N 56 от 24.05.85 (ИУС 8-85).

Настоящий  стандарт распространяется на все виды цементных, а также силикатных бетонов, применяемых в промышленном, энергетическом, транспортном, водохозяйственном, жилищно-гражданском и сельскохозяйственном строительстве, в том числе на бетоны, подвергающиеся в процессе эксплуатации нагреву, насыщению водой или нефтепродуктами.

Стандарт  устанавливает методы испытаний для определения деформации усадки путем измерения их в направлении продольной оси незагруженного образца и деформаций ползучести путем измерения их в направлении продольной оси образца, загруженного постоянной по величине осевой сжимающей нагрузкой.

Предусмотренные  настоящим стандартом испытания проводят только на образцах, специально изготовленных из бетонной смеси. Образцы, выпиленные или вырубленные из элементов конструкций при испытании бетона на усадку и ползучесть не применяют.

В  стандарте учтены рекомендации СЭВ по стандартизации PC 279-65 в части методов определения усадки и ползучести, а также рекомендации РИЛЕМ Р12 в части методов определения ползучести.


1. МЕТОДЫ ОТБОРА И ИЗГОТОВЛЕНИЯ ОБРАЗЦОВ



1.1.  Определение деформаций усадки и ползучести должно проводиться на призматических образцах размерами 7х70х280, 100х100х400, 150х150х600, 200х200х800 мм не гидроизолированных от влагообмена с окружающей средой. В качестве базового образца следует принимать призму размерами 150х150х600 мм.

Для  определения деформаций усадки ячеистого бетона допускается применять призмы размерами 40х40х160 мм.

1.2.  Размеры образцов для определения деформаций усадки и ползучести выбирают в зависимости от наибольшей крупности заполнителя в пробе бетонной смеси в соответствии с требованиями ГОСТ 10180-78.

1.3.  Образцы изготовляют отдельными сериями.

Деформации  ползучести определяют одновременно с определением деформаций усадки, при этом перед испытаниями определяют прочность бетона на сжатие по ГОСТ 10180-78 и призменную прочность по ГОСТ 24452-80.

Каждая  серия должна состоять из 9 образцов призм, из которых 3 образца предназначают для определения призменной прочности, 3 образца - для определения деформации усадки и 3 образца - для определения деформаций ползучести, а также 3 образцов-кубов с ребрами размерами, соответствующими размеру рабочего сечения призмы.

При  определении только деформаций усадки серия должна состоять не менее чем из 3 образцов призм.

1.4.  Изготовление и хранение образцов до распалубливания должно соответствовать требованиям ГОСТ 10180-78.

1.5.  После распалубливания все образцы одной серии должны  (включая образцы-кубы) храниться вплоть до начала испытаний в одинаковых, как правило, нормальных температурно-влажностных условиях согласно ГОСТ 10180-78.

При  определении только усадки бетона образцы до начала испытаний должны храниться во влажных условиях, исключающих возможность испарения влаги из бетона.

1.6.  Образцы из ячеистого бетона, изготовленные в соответствии с требованиями ГОСТ 10180-78, перед испытанием на усадку и ползучесть должны быть погружены в воду и храниться в ней в течение 3 сут в горизонтальном положении.

1.7.  Число образцов в серии и условия их хранения при определении деформаций температурной усадки и ползучести при нагреве принимают в соответствии с обязательным приложением 1.

2. ОБОРУДОВАНИЕ, ПРИБОРЫ И МАТЕРИАЛЫ

2.1.  Оборудование и приборы для проведения испытаний должны отвечать требованиям настоящего стандарта, быть поверены и аттестованы в установленном порядке в соответствии с ГОСТ 8.001-80 и МУ 8.7-77.

2.2.  Для определения деформаций усадки применяют устройства, схемы которых показаны на черт.1 и 2. Устройство, схема которого приведена на черт.1, предназначено для измерения деформаций усадки образцов с поперечным сечением размерами 40х40 мм.

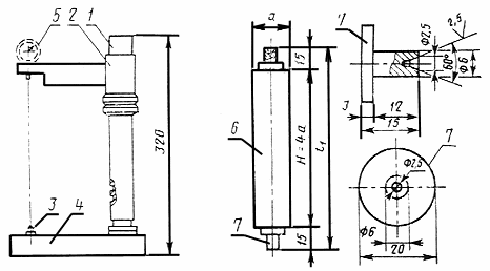

Схема устройства для определения деформаций усадки

образцов с размерами поперечного сечения 40х40 мм

1 - стойка; 2 - кронштейн; 3 - конусообразный выступ; 4 -  нижняя опора:

5 - индикатор;  6 - образец; 7 - репер;

 а - размер стороны поперечного сечения образца; Н - высота образца;

 - база измерений.

Черт.1

Устройство,  схема которого приведена на черт.2, предназначено для измерения деформаций усадки образцов с сечением размерами более 40х40 мм и состоит из уложенной на опоры 7 плоской сварной сетки 6, изготовленной из гладких арматурных стержней с ячейками размером не более 20 мм.

2.3.  Для определения деформаций ползучести применяют пневмогидравлические, пружинно-гидравлические или пружинные испытательные устройства, а также рычажные, приведенные в обязательном приложении 1.

Пневмогидравлическое  устройство, схема которого приведена на черт.3, включает следующие основные узлы: плоскую раму, гидродомкрат с манометром и два баллона с инертным газом, в которых создают избыточное и расчетное давление.

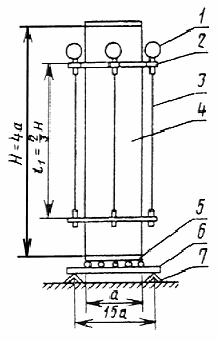

Схема устройства для определения деформаций усадки

образцов с размерами поперечного сечения более 40х40 мм

1  - индикатор часового типа; 2 - рамка для крепления индикаторов; 3 - качающаяся штанга;

4 - образец; 5 - металлические пластинки по торцам образца; 6  - плоская сварная сетка; 7 -опора.

Черт.2

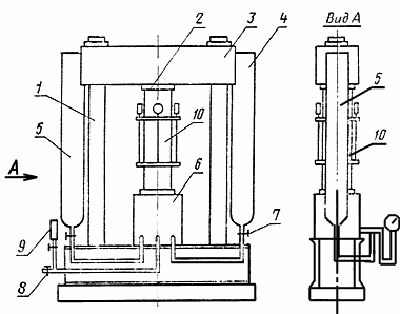

Схема пневмогидравлического устройства

для определения деформаций ползучести

1 - стойка; 2 - верхняя опорная плита; 3 - траверса; 4 - баллон с инертным газом (с избыточным

 давлением по отношению к расчетному); 5 - баллон с инертным газом при расчетном давлении;

6  - гидравлический домкрат с шарнирной опорной плитой; 7 - вентиль баллона; 8 - входной вентиль;

9  - манометр образцовый; 10 - образец.

Черт.3

Пружинно-гидравлическое  испытательное устройство, схема которого приведена на черт.4, состоит из пространственной рамы, снабженной в верхней ее части гидравлическим мембранным домкратом 2, а в нижней части -  пакетом тарельчатых пружин 7 и регулировочными винтами 6. Контроль передаваемого на образец усилия осуществляют с помощью образцового манометра 1 гидравлического домкрата 2.

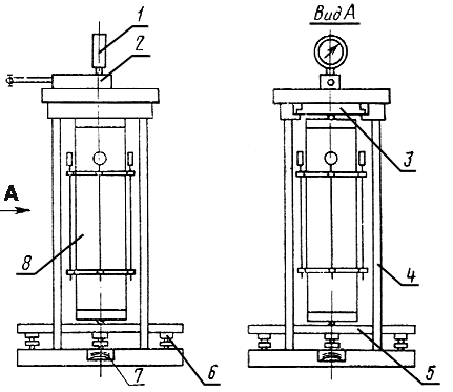

Схема пружинно-гидравлического устройства

для определения деформаций ползучести

1 - образцовый манометр; 2 - гидравлический домкрат плунжерного типа сгибкой  диафрагмой;

3 - поршень домкрата;  4 - стойки; 5 - опорная плита;

 6 - регулирующие винты; 7 - тарельчатые пружины; 8 - образец.

Черт.4

Пружинное  испытательное устройство, схема которого приведена на черт.5, состоит из стоек 1, верхней траверсы 2 и постамента 7, образующих жесткую замкнутую раму, внутри которой размещены испытываемый образец 9, спиральные пружины 8 и установлен переносной гидравлический домкрат 6. Средняя 3 и нижняя 4 подвижные траверсы служат для передачи усилия, установочный винт 10 фиксирует образец до начала его загружения. С помощью домкрата 6 создают сжатие предварительно протарированной спиральной пружины и заданное усилие в образце, после чего положение нижней траверсы фиксируют гайками 5, а домкрат 6 освобождают и переносят на следующую установку.

Требуемая  величина усилия, передаваемого на образец, обеспечивается выбором количества пружин 8 и гидравлическою домкрата соответствующей мощности.

2.4.  Методы определения деформаций температурной усадки и ползучести при нагреве приведены в обязательном приложении 1; оборудование для нагрева образцов принимают в соответствии с ГОСТ 24452-80.

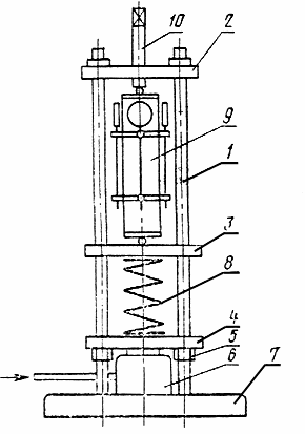

Схема пружинного устройства для определения

деформаций ползучести

1 - стойка; 2 - верхняя траверса; 3 - средняя траверса; 4 - нижняя траверса;

 5 - гайки; 6 - гидравлический домкрат;  7 - постамент; 8 - спиральная пружина;

9 - бетонный образец;  10 -  установочный винт.

Черт.5

2.5.  Для измерения деформаций следует использовать измерительные приборы и приспособления для их крепления, применяемые для определения призменной прочности, модуля упругости и коэффициента Пуассона по ГОСТ 24452-80.

2.6.  При определении деформаций ползучести сжимающее усилие на образец следует передавать через металлические прокладки толщиной 35-37 мм, размеры которых в плане равны размеру поперечного сечения образца. Твердость прокладок и шероховатость их рабочих поверхностей должны удовлетворять требованиям ГОСТ 10180-78.

2.7.  Для  определения линейных размеров, массы образцов и плотности бетона следует применять средства измерений и оборудование по ГОСТ 10180-78 и ГОСТ 12730.1-78, а для определения влажности бетона -     по  ГОСТ 12730.2-78.

2.8.  Для насыщения образцов водой или нефтепродуктами следует  применять оборудование   по ГОСТ 24452-80.

2.9.  Для измерения температуры и определения влажности окружающей среды в процессе испытаний следует применять серийно выпускаемые термометры (термографы) и психрометры (гигрографы).

2.10.  Для гидроизоляции образцов рекомендуется применять полиэтиленовую пленку  с липким слоем по ГОСТ 10354-82 и парафин  по ГОСТ 23683-79.

Допускается  применение других гидроизоляционных материалов, надежно исключающих массообмен между образцом и окружающей средой.

3. ПОДГОТОВКА К ИСПЫТАНИЯМ

3.1.  Подготовку образцов к испытаниям следует начинать с их внешнего осмотра и определения линейных размеров, допускаемые отклонения  которых от номинальных размеров должны удовлетворять требованиям ГОСТ 10180-78.

3.2.  Торцевые  поверхности всех образцов, предназначенных для опредeлeния ползучести и усадки, должны быть закрыты металлическими пластинами толщиной 4-5 мм, наклеиваемыми с помощью быстрополимеризующихся клеев.

К  торцевым поверхностям образцов размерами 40х40х160 мм, подвергаемых испытанию на усадку, приклеивают реперы в соответствии со схемой, показанной на черт.1.

Реперы  изготавливают из инвара. Диаметр основания репера 7 должен быть не более 20 мм, а высота не более 15 мм.

Приклеиваемую  поверхность репера обезжиривают органическим растворителем. Репер нагревают до температуры 50-60 °С и прижимают к образцу в центре торцевой грани, на которую предварительно наносят 2-3  капли клея.

Рекомендуется  применять быстрополимеризующийся клей следующего состава (по массе):

эпоксидная  смола по ГОСТ 10587-84 ....................................... 80 частей



 полиэтиленполиамин       ............................................................   3  части

дибутилфталат  по ГОСТ 8728-77   ............................................    1 часть.

(Измененная  редакция, Изм. N 1).

3.3.  На боковых поверхностях образцов размечают базу измерения продольных деформаций, устанавливают крепежные приспособления и измерительные приборы в соответствии с требованиями ГОСТ 24452-80.

3.4.  Насыщение (пропитка) образцов водой или нефтепродуктами следует производить по ГОСТ 24452-80.

3.5.  Для предотвращения испарения влаги или летучих фракций нефтепродуктов из образцов, пропитанных водой или нефтепродуктами согласно п.3.4, их боковую поверхность следует гидроизолировать внахлест двумя слоями полиэтиленовой пленки с липким слоем с последующим нанесением на нее расплавленного парафина слоем 2-3 мм. Гидроизоляцию торцевых поверхностей образцов производят согласно п.3.2.

3.6.  Образцы для определения деформаций температурной усадки и деформаций ползучести при нагреве следует подготавливать в соответствии с требованиями ГОСТ 24452-80.

3.7.  Не более чем за сутки до испытания образцов на ползучесть следует определить плотность бетона этих образцов по ГОСТ 12730.1-78, а также влажность бетона по ГОСТ 12730.2-78 на образцах, предварительно испытанных при определении призменной прочности.

3.8.  Результаты измерений по пп.3.1 и 3.7 заносят в титульный лист журнала испытаний при определении деформаций усадки и ползучести по форме, приведенной в обязательном приложении 2.

4. ПРОВЕДЕНИЕ ИСПЫТАНИЙ

4.1.  Испытания для определения деформаций усадки и ползучести следует проводить в помещении или в климатической камере, в которых постоянно поддерживают температуру (20±2) °С и относительную влажность воздуха (60±5)%. Попадание прямых солнечных лучей на образцы не допускается.

4.2.  Измерение деформаций только усадки следует начинать не позже чем через 4 ч после распалубливания образцов, а образцов из ячеистого бетона - после насыщения водой по п.1.6.

Для  измерения деформаций усадки подготовленный образец следует установить в устройство для испытания и снять начальные отсчеты по  показаниям приборов.

Отсчеты  показаний рекомендуется производить через сутки, затем на 3, 7, 14 cyт и  далее раз  в 2 недели до конца испытаний.

Одновременно  с измерением деформаций усадки рекомендуется определять влагопотери путем периодического взвешивания образцов.

4.3.  При определении только деформаций усадки продолжительность испытания должна быть не менее 120 сут, однако, если три последовательных измерения показывают приращение деформаций, не превышающие погрешность измерительных приборов, испытания могут быть прекращены до этого срока, о чем делается соответствующая запись в журнале испытаний.

4.4.  Загружение образцов и измерение деформаций ползучести следует осуществлять, как правило, при достижении бетоном проектной марки по прочности на сжатие.

Напряжение  в образце от внешней нагрузки должно составлять 0,3±0,005 от призменной прочности бетона, установленной перед началом испытаний (см. п.1.3).

Проверку  работы приборов и загружение образца до указанного уровня напряжения следует проводить в соответствии с требованиями ГОСТ 24452-80.

4.5.  Отсчет показаний приборов на нагруженных образцах для определения деформаций ползучести следует производить непосредственно после загружения (начальный отсчет) и затем через 1 ч. Последующее снятие отсчетов рекомендуется производить через сутки, на 3, 7, 14 сут, последующие 6 недель - еженедельно, затем 10 недель - один раз в 2 недели и далее до конца испытаний один раз в 4 недели.

Одновременно  с определением деформаций ползучести следует  определять деформации усадки на незагруженных образцах с той же периодичностью и продолжительностью. При этом начальный отсчет деформаций усадки следует производить непосредственно после загружения образцов на ползучесть.

Продолжительность  испытания при определении деформаций ползучести должна быть не менее 180 сут, а деформаций ползучести при нагреве и температурной усадки -  не менее 60 сут.

4.6.  Результаты измерений должны быть занесены в журнал, титульный лист и форма которого приведены в обязательных приложениях 2 и 3.

5. ОБРАБОТКА РЕЗУЛЬТАТОВ

5.1.  По результатам испытаний вычисляют средние значения абсолютных деформаций в мм для каждого загруженного и незагруженного образца как среднее арифметическое приращений (по отношению к начальному отсчету) показаний приборов по четырем граням соответствующею образца.

По  средним абсолютным значениям деформаций вычисляют относительные величины деформаций   -   по формуле

где     - база измерения деформаций, мм.





5.2.  Относительные деформации незагруженных образцов  принимают в качестве деформаций усадки





5.3.  Относительные деформации ползучести каждого образца вычисляют по формуле


где - средние значения полных и упругих деформаций, определяемых при ступенчатом загружении согласно ГОСТ 24452 - 80;

          -  среднее значение относительной деформации загруженного образца по п.5.1;

            -  среднее значение относительной деформации усадки по п.5.2.



5.4.  По результатам определения относительных величин деформаций усадки и ползучести отдельных образцов определяют средние значения относительных деформаций усадки или ползучести для серии образцов по формуле

где  - среднее значение относительных деформаций усадки или  ползучести для каждого образца данной серии;

            - число образцов в серии.





5.5.  По средним значениям относительных деформаций усадки  и  ползучести, вычисленным по формуле (3), следует построить диаграммы в координатах "относительные деформации усадки (или ползучести) - продолжительность (время) испытаний, сут" и приложить их к журналу испытаний, а также определить предельные (условно предельные) значения этих деформаций.

5.6.  Предельные значения деформаций усадки   или ползучести определяют построением диаграммы. Для этого вычисляют значения приращений по формулам:

где  - продолжительность проведения испытаний с момента его начала (снятия начального отсчета), сут;

        - соответствующие этой продолжительности относительные значения деформаций усадки или ползучести по пп.5.2 и 5.3.

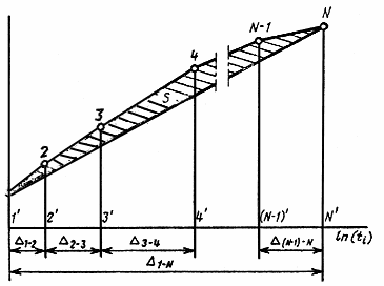

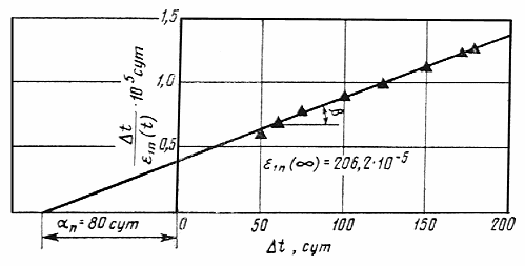

На   диаграмме по оси ординат откладывают значения, вычисленные по формуле (4) и (5), а по оси абсцисс значения , начиная с момента времени , равного 30 сут для усадки и 50 сут для ползучести. По полученным точкам графически или аналитически строят прямую регрессии, котангенс угла которой принимают за предельное значение деформаций усадки или ползучести , а отрезок, отсекаемый этой прямой на продолжении оси абсцисс, -  за параметр скорости нарастания деформаций

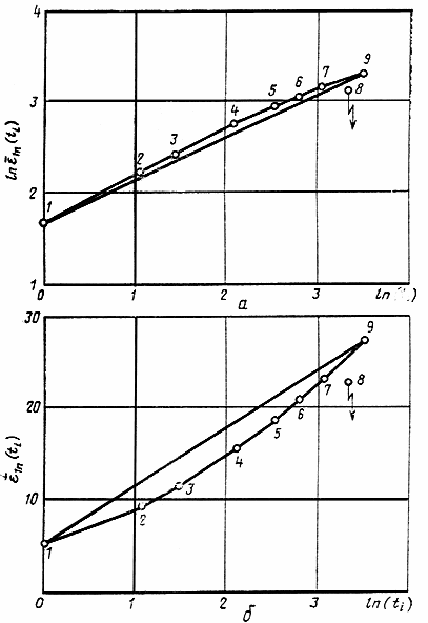

Методика  определения параметров   и приведена в рекомендуемом приложении 4.

Параметры    и определяют аналогичным способ

ом.

5.7.  Полученные согласно п.5.6 числовые параметры деформаций используют при необходимости для вычисления относительных деформаций усадки и ползучести для сроков времени, превышающих общую продолжительность испытаний. Для этого используют формулы:


5.8.  При проведении испытаний на образцах, отличных от базовых (п.1.1), предельные значения деформаций усадки и ползучести по п.5.6 следует умножать на коэффициент , приведенные в таблице.




Размер ребра поперечного сечения образца, см


Переходные коэффициенты при определении




усадки



ползучести



7


0,90


0,83


10


0,95


0,90


15


1,0


1,0


20


1,05


1,10


Коэффициенты,  указанные в таблице, применимы для тяжелых и мелкозернистых бетонов, а также бетонов на пористых заполнителях, приготовленных на цементных вяжущих.

Значения  переходных коэффициентов для ячеистых и силикатных бетонов должны быть установлены экспериментально.

5.9.  Методы вычисления деформаций температурной усадки и деформаций ползучести при нагреве приведены в обязательном приложении 1.

5.10.  Применяемые в стандарте термины указаны в справочном приложении 5.

5.11.  Допускается определение деформации ползучести бетонов ускоренным методом, приведенным в рекомендуемом приложении 6.

(Введен  дополнительно, Изм. N 1).

6. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ ТРУДА

6.1.  При проведении испытаний должны выполняться мероприятия по безопасности труда в соответствии с требованиями главы СНиП III-4-79.

6.2.  При работе на пневмогидравлических устройствах должны соблюдаться "Правила устройства и безопасности эксплуатации сосудов, работающих под давлением", утвержденные Госгортехнадзором СССР.

ПРИЛОЖЕНИЕ 1

Обязательное

МЕТОДЫ ОПРЕДЕЛЕНИЯ ДЕФОРМАЦИЙ ТЕМПЕРАТУРНОЙ

 УСАДКИ И ПОЛЗУЧЕСТИ БЕТОНА ПРИ НАГРЕВЕ

1.  При определении деформаций температурной усадки бетона для каждой температуры нагрева серия должна состоять из 6 образцов, из которых 3 образца подвергают кратковременному нагреву и 3 образца - длительному нагреву.

При  определении деформаций ползучести бетона для каждой температуры нагрева серия должна состоять из 9 образцов, из которых 3 образца нагружают перед нагревом или после нагрева в зависимости от условий испытаний, 3 образца подвергают длительному нагреву без нагрузки и на 3 образцах определяют призменную прочность при температуре нагрева.


2.  При проведении испытаний применяют:

для  определения деформаций температурной усадки - испытательное устройство, схема которого приведена на черт.1;

для  определения деформаций ползучести при действии повышенных и высоких температур - испытательное устройство, принципиальная схема которого приведена на черт.2;

весы  циферблатные типа РН-10Ц 13У по ГОСТ 23676 - 79, нагревательное устройство, а также средства измерения деформаций и температур -  по ГОСТ 24452-80.

3.  Устройство для испытания бетона на температурную усадку при нагреве должно обеспечивать нагрев образца до требуемой температуры, измерение температуры, деформаций бетона и массы образца в нагретом состоянии.

При  испытании бетона на температурную усадку в верхнем торце образца просверливают 2 отверстия на глубину 10 - 15 мм для установки болтов, за которые подвешивают образец.

4.  Испытательное устройство для определения ползучести при нагреве должно обеспечивать нагружение и нагрев до требуемой температуры, измерение температуры и деформаций бетона в нагретом состоянии.

    Основным  рабочим  органом  рычажного  испытательного   устройства (черт.2) является неравноплечий рычаг 2, имеющий такое очертание, при котором опора реверсивного устройства, промежуточная опора и опора грузовой подвески располагались на одной прямой линии. Все указанные опоры должны  быть шарнирными.

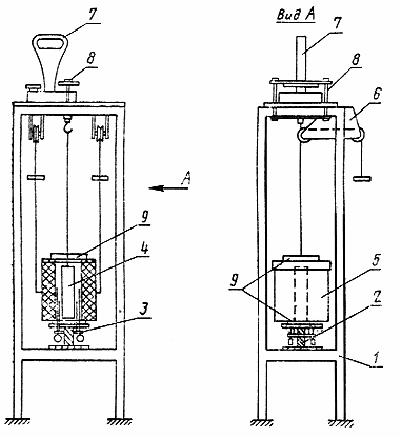

Схема испытательного устройства для определения

деформаций температурной усадки

1 - металлическая рама; 2 - опорный столик; 3 - выносные штанги; 4 - образец;

5 - нагревательное устройство; 6 - система блоков для подъема нагревательного устройства;

 7 - весы; 8 - приспособление для подъема и взвешивания образца;

9 - теплоизоляция.

Черт.1

Конструкция  рычага должна обладать повышенной жесткостью и обеспечивать неизменность соотношения его плеч при максимальной нагрузке на грузовой подвеске. Соотношение плеч рычага рекомендуется принимать в пределах 1/10-1/15. Длина короткого плеча рычага не должна превышать 25 см.

Рычажное  устройство должно обеспечивать возможность контроля нагрузки, действующей на образец.

Усилие  от массы рычага в нерабочем положении испытательного устройства должно восприниматься телескопической страховочной стойкой 9. Расстояние между низом грузовой подвески (10) и страховочной опорной (11) не должно превышать 4 см.

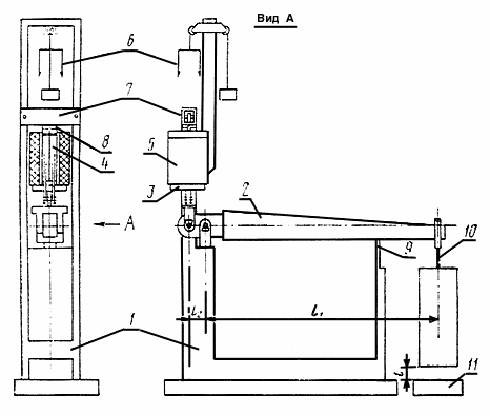

Схема рычажного устройства для определения

деформаций ползучести при нагреве

1 - металлическая рама; 2 -  неравноплечий рычаг; 3 - опорный столик;

 4 - образец; 5 - нагревательное устройство; 6 - приспособление для подъема нагревательного

устройства; 7 - силовая балка; 8 - металлические оголовники; 9  - страховочная стойка;

10 - подвеска с грузами; 11 - страховочная опора.

Черт.2

5.  Выносные удлинители должны строго фиксировать базу замера деформаций и обеспечивать измерение деформаций бетона в нагретом состоянии с наименьшим температурным изменением их длины. Для этих целей удлинители изготавливают из штапиков кварцевого стекла диаметром 5 -10 мм.

При  нагреве до 200 °С допускается изготавливать удлинители из железоникелевого сплава Н-36 по ГОСТ 5632 - 72, диаметром 4 - 6 мм.



    6. Подготовку образцов для измерения деформаций усадки и ползучести при нагреве производят по ГОСТ 24452-80.

7.  На каждом удлинителе устанавливают термопару.

8.  Нагревание образца производят в возрасте 28 сут, если заданием на испытания не установлен другой срок.

Скорость  подъема температуры в нагревательном устройстве должна соответствовать указанной в ГОСТ 10180-78.


9.  Для определения температурной усадки бетона при кратковременном нагреве образец выдерживают при требуемой температуре 1 ч и потом охлаждают его вместе с печью до температуры воздуха в помещении. Затем образец таким же образом нагревают второй и третий раз.



 (Измененная редакция, Изм. N 1).



Для  определения температурной усадки бетона при длительном нагреве образец  выдерживают при требуемой температуре не менее 20 сут. Затем образец охлаждают вместе с печью  до температуры помещения и потом подвергают его кратковременному нагреву второй и третий раз.

10.  Деформации ползучести в зависимости от задания на испытания определяют для двух условий работы конструкции:

1-е  условие работы - образец сначала нагружают до заданного уровня напряжения и затем нагревают до требуемой температуры;

2-е  условие работы - образец сначала нагревают до требуемой температуры и затем нагружают до заданного уровня напряжения.

11.  При определении деформаций ползучести бетона по первому условию работы приращение относительной продольной деформации ползучести, натекающей после выдержки на последней ступени нагрузки за время подъема температуры до требуемой величины, принимают за относительную продольную деформацию быстро натекающей ползучести для требуемой температуры, а модуль упругости бетона при требуемой температуре нагрева определяют по ГОСТ 24452 - 80.

12.  При определении деформаций ползучести бетона по второму условию работы быстро натекающие деформации ползучести и модуль упругости бетона определяют по ГОСТ 24452 - 80.

13.  Для определения деформаций ползучести бетона образец выдерживают  при требуемой температуре не менее 60 сут, пока деформации не прекратятся или будут развиваться с постоянной скоростью.

14.  Температуру, деформации и влажность бетона измеряют:

при  подъеме температуры -  каждый час;

при  нагреве первые 5 сут -  ежесуточно;

при  нагреве в течение последних 15 сут - через сутки;

при  более длительном нагреве - еженедельно;

при  остывании  - каждый час.

15.  Относительную деформацию ползучести бетона при нагреве вычисляют по формуле



где     - полная относительная деформация, измеряемая при ступенчатом и длительном загружении и нагреве при включенной электропечи;


            -  относительная упругая деформация, измеренная при ступенчатом нагружении до заданного уровня напряжения и вычисленная, согласно ГОСТ 24452 - 80;

                  -  измеренная относительная деформация при включенной электропечи ненагруженного образца-близнеца при нагреве по режиму, принятому для определения

Деформации  и в формуле (1) должны приниматься для одной и той же средней температуры бетона, полученной по показаниям термопар, установленных в центре образца и на его поверхностях.

16.  Относительную температурную деформацию бетона  вычисляют по формуле



где - относительная температурная деформация выносных удлинителей при нагреве от начальной температуры до требуемой температуры которую вычисляют по формуле


        - коэффициенты линейного температурного расширения удлинителя соответственно при начальной температуре и требуемой температуре ; температуру для удлинителей из кварцевого стекла принимают равной температуре рабочего пространства печи и для удлинителей из инвара - равной температуре удлинителей.

Коэффициент  линейного температурного расширения для кварцевого стекла принимают равным при температурах нагрева до 1000 °С.


Коэффициенты линейного температурного расширения железноникелевого сплава Н-36 принимают равными: при 20 °С - , при 100 °C - и при 200 °С - . Для промежуточных температур значения коэффициента линейного температурного расширения инвара принимают по интерполяции.

17. Результаты определения деформаций температурной усадки при кратковременном или длительном нагреве оформляют в виде диаграммы, на которой по оси абсцисс откладывают температуру, а по оси ординат - величину температурной деформации при первом, втором, третьем нагреве и охлаждении. При первом нагреве вычисляют температурную деформацию бетона , при втором и третьем нагреве - деформацию температурного расширения бетона Разность деформаций температурного расширения и температурной деформации представляет деформацию температурной усадки при кратковременном или длительном нагреве.

18. Результаты определения ползучести бетона при нагреве оформляют согласно п.5.3 настоящего стандарта для каждой требуемой температуры нагрева.


ПРИЛОЖЕНИЕ 2

Обязательное

ТИТУЛЬНЫЙ ЛИСТ ЖУРНАЛА ИСПЫТАНИЙ ПРИ ОПРЕДЕЛЕНИИ

ДЕФОРМАЦИЙ УСАДКИ И ПОЛЗУЧЕСТИ



Вид    испытаний ___________________________________________________

Характеристика испытательного устройства______________________________

Цена деления измерительного устройства  ____________________________мм

Условия последовательности действия температуры и нагрузки ______________

Температура нагрева _____________________________________________°С



Характеристика образца и бетона





Шифр образца  ____________________________________________________

Размеры образца _________________________________________________ мм

База измерения деформаций  _______________________________________ мм

Дата начала испытаний  _____________________________________________

Возраст бетона к началу испытаний _________________________________ сут


Масса образца:

к началу испытаний  _____________________________________________ кг

к концу испытаний   _____________________________________________ кг

Масса высушенного образца______________________________________ кг

Плотность (объемная масса) бетона _____________________________ кг/м


Прочность бетона:

кубиковая _______________________________ МПа


призменная ___________________ МПа


Напряжение в сечении образца_______________________ МПа


Упругие деформации



 к моменту окончания нагружения ______________      _______________


Характеристика бетонной смеси


Состав бетонной смеси по массе  ____________________________________

Вид добавки и ее количество    _______________________________________

Подвижность (жесткость) бетонной смеси по ГОСТ 10181.0-81 - ГОСТ 10181.4-81 ___________________________________________________________ см (с)

Коэффициент уплотнения бетонной смеси  ___________________________ %

Воздухосодержание бетонной смеси ______________________  % по объему


Характеристика вяжущего


Вид и марка цемента по ГОСТ 310.4-81 _________________________________

Тонкость помола цемента по ГОСТ 310.2-76 ____________________________

Химико-минералогический состав цемента, включающий содержание щелочей

по ГОСТ 9552-76___________________________________________________

_________________________________________________________________



Характеристика заполнителей

Наименование и вид породы крупного заполнителя ______________________

Зерновой состав крупного заполнителя по ГОСТ 8269-87  __________________

________________________________________________________________

Модуль крупности песка по ГОСТ 8735-75______________________________

Водопоглощение (для пористых заполнителей) по ГОСТ 9758-86  ___________

_______________________________________________________________


ПРИЛОЖЕНИЕ 3

Обязательное

ФОРМА ЖУРНАЛА ИСПЫТАНИЙ


Серия N ___________                    Начало испытаний "_____"___________ 19___ г.

Окончание испытаний "_____"___________ 19___ г.
































Показания приборов, приращения абсолютных и относительных  деформаций










Дата сня-

Про- должи-

Температура

воздуха t, °C


Отно- ситель-

Устройство N ____________________

Образец N






Сред- нее


Средняя отно-

Сред- няя отно-

Относи- тельная


тия


тель-

сухой


влаж-

ная


1


2


3


4










прираще-

ситель-

ситель-


дефор-

от- сче- та, ч, мин


ность

ис- пыта- ний, сут


тер- мо- метр


ный тер- мо- метр


влаж- ность воз- духа, %

От-

счет


При-

ра-

ще-

ние


От-

счет


При-

ра-

ще-

ние


От-

счет


При-

ра-

ще-

ние


От-

счет


При-

ра-

ще-

ние


, мм





Устрой- ство

N____

Обра-

зец

N___

Устрой-

ство N____

Обра-

зец

N___

ние отно-

ситель-

ных дефор- маций в серии образцов


ная дефор- мация в серии образов


ная дефор- мация в серии незаг- ружен- ных образ- цов


мация ползу- чести в серии образцов


1


2


3


4


5


6


7


8


9


10


11


12


13


14


15


16-25


26-35


36


37


38


39












































     Руководитель ___________________________        Исполнитель __________________________________


      Примечания:

1.  Приведенную форму журнала используют при испытаниях загруженных и незагруженных образцов.

       Графы 38 и 39 используют только для загруженных образцов.

2.  Графы 16-25 и 26-35 заполняют по аналогии с графами 6-15.





ПРИЛОЖЕНИЕ 4

Рекомендуемое


ПРИМЕР ОБРАБОТКИ РЕЗУЛЬТАТОВ ИСПЫТАНИЙ И ОПРЕДЕЛЕНИЯ

ПРЕДЕЛЬНЫХ ЗНАЧЕНИЙ ДЕФОРМАЦИЙ ПОЛЗУЧЕСТИ


В  результате испытаний базовых образцов вычислены средние значения относительных  деформаций ползучести бетона, которые представлены в табл.1.

Таблица 1










Продолжительность


50


60


75


100


125


150


175


180


наблюдения, сут


















Относительная деформация


81,5


80


98,5


112


124


134


141


115


ползучести,



































Для  вычисления условно предельного значения относительных деформаций ползучести  следует построить линию регрессии в координатах  ,



     имеющую вид








     С  этой целью вводят обозначения:





По результатам, приведенньм в табл.1, вычисляют значения записывают в табл.2 и наносят на координатную сетку, как это показано на чертеже.

Таблица  2











50


60


75


100


125


150


175


180





 0,614


0,674


0,761


0,889


1,008


1,119


1,241


1,241




По  данным табл.2 вычисляют средние значения:

их  дисперсии



корреляционный  момент

коэффициент  корреляции



где   - число точек измерений.

В  результате подстановки в эти формулы значений из табл.2 получено:




Коэффициент  корреляции

Численные  значения коэффициентов A и B в уравнении регрессии определяют по формулам:

     после подстановки получим





Уравнение  регрессии имеет вид

Значение  котангенса угла наклона прямой в соответствии с п.5.6 дает предельное значение относительной деформации ползучести по средним точкам измерения.



Значение  коэффициента в соответствии с п.5.6 определяют из уравнения регрессии (1), приравнивая значение нулю.


     Результаты вычислений приведены на чертеже.



     Таким образом, условно предельные значения относительной деформации  ползучести  бетона равны

Значения   относительных деформаций ползучести на различные сроки выдерживания под   нагрузкой вычисляют по формуле (7) п.5.7 настоящего стандарта.


Построение линии регрессии при определении предельных значений

относительных деформаций ползучести


ПРИЛОЖЕНИЕ 5

Справочное


ТЕРМИНЫ, ОБОЗНАЧЕНИЯ И ПОЯСНЕНИЯ





Термин


Обозначение


Пояснение


Линейная относительная



Относительное уменьшение линейных раз-

деформация усадки




меров ненагруженного образца во времени,





вызванное гидратацией цемента (контрак-





цией), уменьшением влажности цементно-





го камня и его карбонизацией



Линейная относительная температурная деформация



Относительное уменьшение линейных размеров ненагруженного образца,

усадки





вызванное испарением из него влаги при нагреве








Линейная относительная деформация темпе-


Относительное увеличение размеров образца, вызванное температурным расшире-

ратурного расширения




нием бетона при нагреве



Линейная относитель-


Относительное изменение линейных раз-

ная температурная де-



меров образца, вызванное совместным


формация




действием температурной усадкой бетона



Линейная относитель-


Относительное уменьшение линейных


ная деформация ползу-



размеров нагруженного образца во вре-

чести




мени, вызванное действием постоянной






внешней нагрузки за вычетом деформаций






усадки




ПРИЛОЖЕНИЕ 6

Рекомендуемое

МЕТОД УСКОРЕННОГО ОПРЕДЕЛЕНИЯ ДЕФОРМАЦИЙ ПОЛЗУЧЕСТИ

1.  Оборудование и приборы для проведения испытаний должны  отвечать  требованиям настоящего стандарта. Применение пружинных загрузочных устройств допускается только при условии обеспечения контроля за поддержанием постоянной приложенной нагрузки в течение всего периода испытания с погрешностью, не выходящей за пределы ±2%.

2.  Продолжительность испытаний должна составлять не менее 32 сут.


 Снятие отсчетов по приборам следует производить, используя базовую схему измерений, в сроки наблюдения (с момента начального отсчета), равные 1, 2, 4, 8, 16, 32 сут, с погрешностью ±1 ч.



3.  В соответствии с разд. 5 настоящего стандарта вычисляют относительные деформации ползучести и их средние значения   для каждого срока наблюдения  ,  указанного в п.2 настоящего приложения.





4.  По средним значениям относительных деформаций ползучести в сроки наблюдения    следует построить соответственно два графика:  в системе координат и системе координат  , соединить на каждом из них первую и последнюю точки прямой линией. Все промежуточные точки на обоих графиках при отсутствии аномальных результатов измерений должны быть расположены соответственно: в системе координат   - над указанной прямой, в системе координат    - под указанной прямой.

5.  При отсутствии аномальных результатов измерений вычисляют значения параметров    по формулам:


где   и - средние значения относительных деформаций ползучести, соответствующие первому и последнему (=32 сут) отсчетам  по измерительным приборам;

        - значение относительной деформации ползучести в момент времени, соответствующий среднему геометрическому значению на принятом отрезке времени измерений, вычисляемое из формулы


6.  Относительные деформации ползучести определяют по формуле



где    -  значения параметров по формулам (1) - (3);

        - время наблюдения с момента специального отсчета.



7.  Допускается использовать последовательность снятия отсчетов, отличную от базовой схемы измерения, при условии, что снятие первого отсчета производят      через  ч, а последующих - произвольно с указанием фактического времени каждого наблюдения, округленного с точностью до 0,1 сут.

В  этом случае, а также в случае исключения аномальных результатов измерений при базовой схеме снятия показаний значения параметров   вычисляют по формулам:



где - значение деформации  ползучести, соответствующее фактическому сроку последнего измерения   с момента начального отсчета вычисляют из формулы



где S - площадь многоугольника 1-2-3 ...N (черт.1), построенного по результатам всех измерений, за исключением результатов, признанных  аномальными согласно п.4, которую вычисляют по формуле


где - сумма площадей трапеций 1-2-2’-1’ 2-3-3’ - 2’ и т.д.;

   - площадь трапеции 1-N-N’-1’, вычисляемая по формуле


Схема представления результатов измерений

для определения площади S












Черт.1

Пример определения ползучести бетона при схеме измерений,

отличной от базовой, при наличии аномальных результатов

В  табл.1 представлены средние значения относительных деформаций ползучести, полученных в результате испытания серии опытных образцов из подобранного состава бетона. Требуется определить деформацию ползучести бетона к моменту времени , равному 720 сут.

Таблица 1











Наименование


Норма для i-го измерения


параметра


1


2


3


4


5


6


7


8


9


Продолжительность наблюдения




















 , сут


1,0


2,8


4,2


8,0


12,3


16,0


21,0


28,0


32,0


Средние относи-



















тельные деформации




















ползучести


5,4


9,3


11,4


15,5


18,5


29,7


23,0


22,5


27,2
























0


1,03


1,44


2,08


2,51


2,77


3,04


3,33


3,47



1,69


2,23


2,44


2,74


2,92


3,03


3,14


3,11


3,30


Как  следует из графиков, приведенных на черт.2а, б, построенных в соответствии с требованиями п.4, точка 8 является аномальной. Поэтому, учитывая число  и  последовательность измерений, а также наличие аномального измерения, вычисление параметров осуществляют по формулам (6), (7), (8). Расчет площади проводят, как указано в табл.2.

Обработка результатов испытаний по схеме измерений,

отличной от базовой, при наличии аномальных результатов

Черт.2


Таблица 2





Отрезок ломаной


Высота трапеции


Площадь трапеции


1-2


=1,03-0=1,03


= 1/2(2,23+1,69)·1,03=2,02


2-3


=1,44-1,03=0,41


= 1/2(2,44+2,23)·0,41=0,96


3-4


=2,08-1,44=0,64


= 1/2(2,74+2,44)·0,64=1,66


4-5


=2,51-2,08=0,43


= 1/2(2,92+2,74)·0,43=1,22


5-6


=2,77-2,51=0,26


= 1/2(3,03+2,92)·0,26=0,77


6-7


=3,04-2,77=0,27


= 1/2(3,14+3,03)·0,27=0,83


7-9


=3,47-3,04=0,43


= 1/2(3,30+3,14)·0,43=1,38


1-9


=3,47-0=3,47


=1/2(3,30+1,69)·3,47=8,66




Значение  по формуле (10)

Значения  находят по формуле (9)

Откуда







Далее  по формулам  (6) - (8) находим значения параметров



Относительная  деформация ползучести при длительности наблюдения 720 сут в соответствии с формулой (5) равна

(Введено  дополнительно, Изм. N 1)




Текст документа сверен по:

официальное издание

М.: Издательство стандартов, 1987

Предоставлено компанией МГК "Информпроект".




Хотите оперативно узнавать о новых публикациях нормативных документов на портале? Подпишитесь на рассылку новостей!

Все ГОСТы >>    ГОСТы «Бетон, ЖБИ, кирпич, фасадные материалы >>





Смотри также: Каталог «Бетон, ЖБИ, кирпич, фасадные материалы» >>
Фотогалереи (21) >>
Статьи (138) >>
ГОСТы (206) >>
СНиПы (14) >>
ВСН (5) >>
Задать вопрос в форуме >>
Строительные блоги (13) >>
Подписка на рассылки >>
VashDom.Ru: перейти в раздел
  поиск


 Copyright © 1999-2016 ВашДом.Ру - проект маркетинговой группы "Текарт"
 По вопросам связанным с работой портала вы можете связаться с нашей службой поддержки или оставить заявку на рекламу.

Рейтинг@Mail.ru
наверх
