ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ПРОКЛАДКИ ПОД ХОМУТЫ

Конструкция

Packings for ferrules.
Design

ГОСТ
24192-80

(Измененная редакция, Изм № 2).

Дата введения 01.07.81

Несоблюдение стандарта преследуется по закону

1. Настоящий стандарт распространяется на прокладки под хомуты, применяемые для крепления стеклянных трубопроводов.

Требования настоящего стандарта являются обязательными.

(Измененная редакция, Изм № 2).

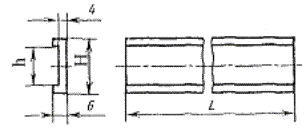

2. Конструкция и основные размеры прокладок под хомуты должны соответствовать указанным на чертеже и в таблице.

(Измененная редакция, Изм № 2).

Размеры в мм

Для труб

Условный проход Dу

Наружный диаметр трубы DH

H

h

Длина развертки L

Масса, кг, не более

С буртами

15

-

27

20

65

0,010

25

-

100

0,015

32

-

123

0,020

40

-

155

0,025

50

-

185

0,030

С гладкими концами

40

45

32

25

140

0,027

50

67

210

0,045

80

93

290

0,064

100

122

380

0,085

150

169

525

0,101

200

221

685

0,200

(Введено дополнительно, Изм № 2).

Пример условного обозначения прокладки под хомуты для трубы с гладкими концами DH = 45 мм:

Прокладка 45 ГОCT 24192-80

То же, с буртами DУ = 15 мм:

Прокладка 15 ГОCT 24192-80

(Измененная редакция, Изм № 2).

3. Материал прокладок - резина по рабочим чертежам, утвержденным в установленном порядке.

4. Технические требования - по ГОСТ 24201-80.

5. Коды ОКП приведены в приложении.

(Введено дополнительно, Изм № 2).

ПРИЛОЖЕНИЕ

Справочное

Условное обозначение прокладки

Код ОКП и контрольное число

15

25 3167 1206 04

25

25 3167 1207 03

32

25 3167 1208 02

40

25 3167 1209 01

45

25 3167 1201 09

50

25 3167 1211 07

67

25 3167 1202 08

93

25 3167 1203 07

122

25 3167 1204 06

169

25 3167 1205 05

(Введено дополнительно, Изм. № 1, Изм № 2).

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством монтажных и специальных строительных работ СССР

ИСПОЛНИТЕЛИ

М.Г. Скакунов, д-р техн. наук; Н.Н. Куликов; Р.И. Шарунова

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 22.05.80 № 2306

3. ВЗАМЕН ГОСТ 15926-80

4. Срок проверки - I квартал 1990 г.; периодичность проверки - 5 лет.

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

Номер пункта

ГОСТ 24201-80

4

6. ПЕРЕИЗДАНИЕ (май 1988 г.) с Изменением № 1, утвержденным в январе 1988 г. (ИУС 4-88)

Снято ограничение срока действия Постановлением Госстандарта СССР от 28.01.88 № 155.
