ГОСТ 22687.2-85

Группа Ж33


ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР


СТОЙКИ ЦИЛИНДРИЧЕСКИЕ ЖЕЛЕЗОБЕТОННЫЕ

ЦЕНТРИФУГИРОВАННЫЕ ДЛЯ ОПОР ВЫСОКОВОЛЬТНЫХ

ЛИНИЙ ЭЛЕКТРОПЕРЕДАЧИ

Конструкция и размеры

Centrifugal cylinder reinforced concrete posts for high-voltage

transmission lines. Structure and dimensions


ОКП 58 6311

Дата введения 1986-01-01

РАЗРАБОТАН



Министерством  энергетики и электрификации СССР

Научно-исследовательским  институтом бетона и железобетона (НИИЖБ) Госстроя СССР

ИСПОЛНИТЕЛИ

А.И.Курносов,  канд. техн. наук (руководитель темы); В.М.Пинчук; Б.М.Гальперин; В.Е.Иванова; Л.Э.Левин; Н.В.Плохих; Г.И.Бердичевский, д-р техн. наук; Л.Н.Зикеев, канд. техн. наук; В.М.Скубко

ВНЕСЕН  Министерством энергетики и электрификации СССР

Зам.  министра Ф.В.Сапожников

УТВЕРЖДЕН  И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по делам строительства от 25 октября 1984 г. № 180



1.  Настоящий стандарт распространяется на железобетонные предварительно напряженные цилиндрические стойки кольцевого сечения, изготовляемые методом центрифугирования из тяжелого бетона и предназначенные для опор линий электропередачи напряжением 35-750 кВ, и устанавливает конструкцию указанных стоек.

Стойки  предназначены для применения:

при  расчетной температуре наружного воздуха (температуре наружного воздуха наиболее холодной пятидневки района строительства согласно СНиП 2.01.01-82) до минус 55°С включительно;

в  I-VII районах по давлению ветра и в I-V районах по толщине стенки гололеда согласно СНиП 2.01.07-85;

при  сейсмичности площадки строительства до 9 баллов включительно.

Стойки,  предназначенные для эксплуатации в среде с агрессивной степенью воздействия на железобетонные конструкции, должны удовлетворять дополнительным требованиям, установленным проектной документацией согласно СНиП 2.03.11-85 и указанным в заказе на изготовление стоек.

2.  Форма и основные параметры стоек - по ГОСТ 22687.0-85.

3.  Технические показатели стоек приведены в табл. 1.

Таблица 1












Обозначение стоек



Объем бетона, м



Класс бетона



Предельный момент кН·м (тс·м)



Масса изделия, кг










по прочности


по трещинообразо-

ванию








СЦ26.1-1.0




2,4




В40



443,3 (45,2)


85,7 (8,74)


6790




СЦ.26.1-1.1






437,7 (44,63)

109,2 (11,14)

6688






СЦ20.1-1.1



3,06



В45



1032,7 (105,23)


283,3 (28,89)


8538






СЦ20.2-1.0



3,65





1246,1 (127,07)


263,6 (26,88)


10276






СЦ20.2-1.1







1236,4 (126,08)


296,5 (30,23)


10156






СЦ20.2-1.2







1199,9 (122,36)


284,5 (29,01)


10076






СЦ20.2-2.1







1236,4 (126,08)



296,5 (30,23)


10318






СЦ20.3-1.0н



3,47





1174,4 (119,76)


272,1 (27,75)


9997






СЦ20.3-1.1н







1190,4 (121,39)


284,8 (29,04)


9878






СЦ20.3-1.0в







901,0 (91,88)


245,9 (25,07)


9813






СЦ20.3-1.1в







901,3 (91,89)


275,1 (28,05)


9620






СЦ22.1-1.0




2,09







454,8 (46,38)


78,1 (7,96)


5869






СЦ22.1-1.1







473,3 (48,26)


79,2 (8,08)


5817






СЦ26.2-1.0



2,2





327,9 (33,44)


125,4 (12,79)


6192






СЦ26.3-1.0







367,9 (37,52)


89,4 (9,12)


6244






СЦ26.3-1.1





В40



330,9 (33,74)


113,1 (11,53)


6142






СЦ26.3-1.2







336,0 (34,26)


140,0 (14,28)


6132






СЦ26.3-2.0







367,9 (37,52)


89,4 (9,12)



6177






СЦ26.3-2.1







330,9 (33,74)


113,1 (11,53)


6096



При  вычислении массы изделия среюняя плотность бетона принята 2500 кг/м.

4.  Стойки должны удовлетворять всем требованиям ГОСТ 22687.0-85 и настоящего стандарта.

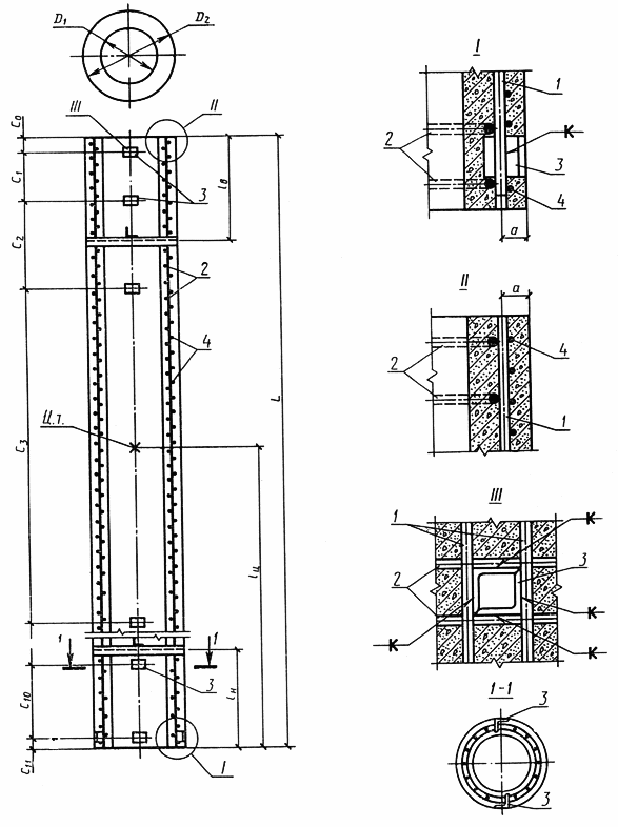

5.  Конструкция и размеры стоек должны соответствовать указанным на черт. 1.


1 - продольная арматура; 2 - монтажные кольца; 3 - закладные изделия;

4 - спираль; а - расстояние от наружной поверхности стойки до оси продольной арматуры; - привязка закладных изделий; ц.т. - центр тяжести; - длина стойки;

- расстояние до центра тяжести; - расстояние до мест установки диафрагм;

- внутренний диаметр стойки; - наружный диаметр стойки

Черт. 1

6.  Показатели расхода стали на стойку приведены в табл. 2.

Таблица 2



















Обо-

значе- ние стоек



Рас- сто- яние от на-


Расход материалов



За- клад-

ные изде-


Об- щий рас- ход



Кон- троли- руемое натя-


Код




руж- ной по-


Арматура продольная



Спираль



Монтажные кольца



Стержни заземления


лия, мас- са, кг


ста- ли, кг


жение,

 кН (тс)





 верх-

ности стойки



напрягаемая



ненапря- гаемая


















до оси про- доль-

ной ар- мату-

ры, мм



Сор- та-

мент



Мас- са, кг



Сор- та-

мент



Мас- са, кг



Сор- та-

мент



Мас- са, кг



Сор- та-

мент



Мас- са, кг



Сор- та-

мент



Мас са, кг











СЦ 26.1-1.0



24



12AIV



328,2



12AIV



304,4



4ВI



61,9



8АI



23,5



12АIV


46,9



25,2



790,1




838 (85,45)



58 6311 0090



СЦ 26.1-1.1





12AV



328,2



12AV



201,8





61,9





23,5



12AV



46,9



25,2



687,5




1118 (114,0)



58 6311 0091



СЦ 20.1-1.1



30



12AV



390,7



12AV



256,0



5АI



118,6



12АI



4,2



12AV



35,5



54,4



888,0




1757 (179,16)



58 6311 0092



















8АI



28,6















СЦ 20.2-1.0



31



14AIV



531,5



14AIV



370,1





118,6



8АI



30,8



14AIV



48,3



51,6



1150,9




1755 (178,96)



58 6311 0093



СЦ 20.2-1.1





14AV



531,5



14AV



249,7





118,6





30,8



14AV



48,3



51,6



1030,5




1939 (197,72)



58 6311 0094



СЦ 20.2-1.2





14AVI



386,6



14AVI



314,8





118,6





30,8



14AVI



48,3



51,6



950,7




1763 (179,78)



58 6311 0095



СЦ 20.2-2.1





14AV



531,5



14AV



325,3





198,7





30,3



14AV



48,3



58,8



1192,9




1939 (197,72)



58 6311 0096



СЦ 20.3-1.0н



32



16AIV



694,3



16AIV



214,1





111,2





20,3



16AIV



126,1



155,8

--------

150,8



1321,8

---------

1316,8





1822 (185,79)




58 6311 0097




СЦ 20.3-1.1н






16AV




694,3




14AV




125,1






111,2






20,3




14AV




96,5



155,8

--------

150,8



1203,2

--------

1198,2





2010 (204,96)




58 6311 0098




СЦ 20.3-1.0в






14AIV




531,5




14AIV




211,4






110,7






21,2




14AIV




96,5



166,6

---------

161,6



1137,9

--------

1132,9





1395 (142,25)




58 6311 0297




СЦ 20.3-1.1в






14AV




531,5




14AV




18,1






110,7






22,1




14AV







96,5



166,6

---------

161,6



945,5

--------

940,5





1538 (156,83)




58 6311 0298



СЦ 22.1-1.0



24



12AIV



236,6



12AIV



243,6



5ВI



81,3



8АI



22,0



12AIV



39,4



21,0



643,9




719 (73,32)



58 6311



СЦ 22.1-1.1





12AV



236,6



12AV



191,6





81,3





22,0



12AV



39,4



21,0



591,9




715 (72,91)



58 6311



СЦ 26.2-1.0



25



12AIV



468,9



12AIV



46,9



4ВI



56,7





18,8



12AIV



93,8



7,2



692,3




1198 (122,16)



58 6311 0302



СЦ 26.3-1.0





12AIV



328,2



12AIV



218,8





56,7





20,8



12AIV



93,8



25,2



743,5




838 (85,45)



58 6311 0303



СЦ 26.3-1.1





12AV



328,2



12AV



117,1





56,7





20,8



12AV



93,8



25,2



641,8




1118 (114,0)



58 6311 0304



СЦ 26.3-1.2





12AVI



328,2




12AVI



165,3





45,9





20,8



12AVI



46,9



25,2



632,3




1398 (142,56)



58 6311 0305



СЦ 26.3-2.0





12AIV



328,2



12AIV



164,8



5ВI



88,8





23,3



12AIV



46,9



25,2



677,2




838 (85,45)



58 6311 0306



СЦ 26.3-2.1





12AV



328,2



12AV



82,4





88,8





23,3



12AV



46,9



25,2



594,8




1118 (114,0)



58 6311 0307




Примечание. В стойках СЦ20.3-1.0н, СЦ20.3-1.1н, СЦ20.3-1.0в, СЦ20.3-1.1в указана масса закладных изделий: в числителе с торцом стоек - по черт. 23, в знаменателе - по черт. 24.




7.  Арматурные каркасы стоек и расположение закладных изделий в стойках должны соответствовать указанным на черт. 2-20.

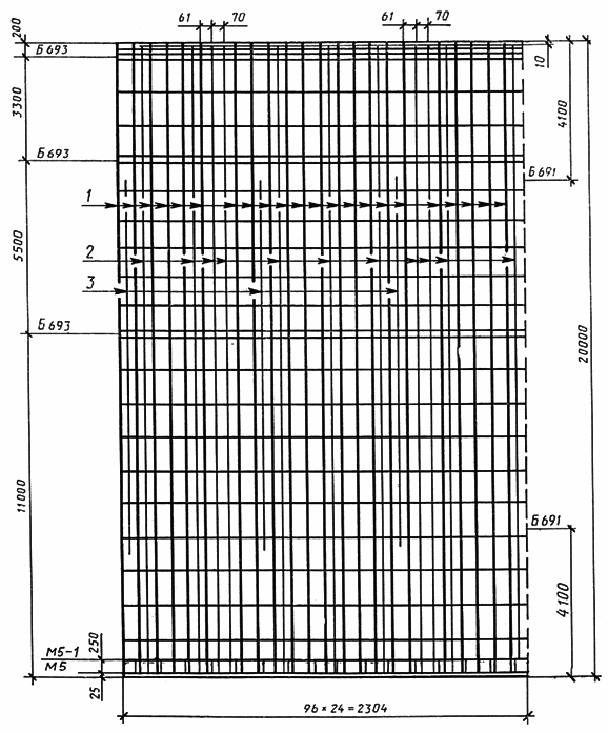

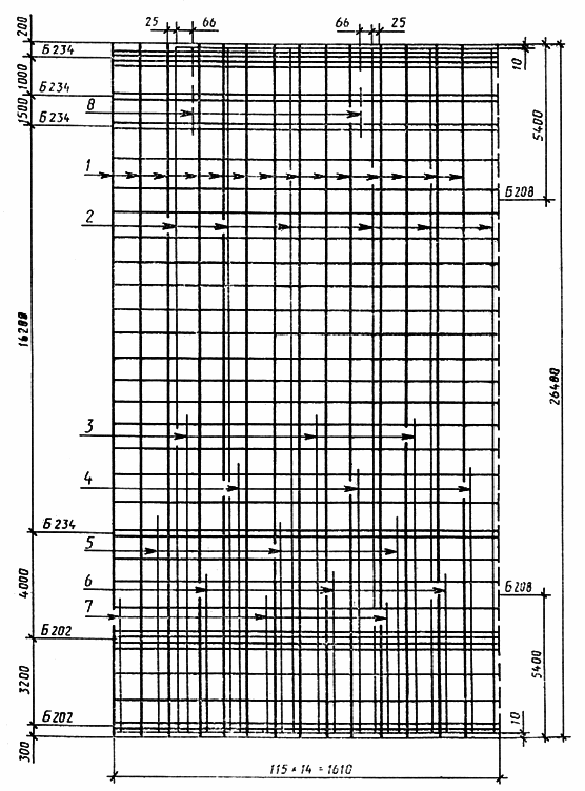

СЦ26.1-1.0

Армирование стойки (в развертке)



Черт. 2

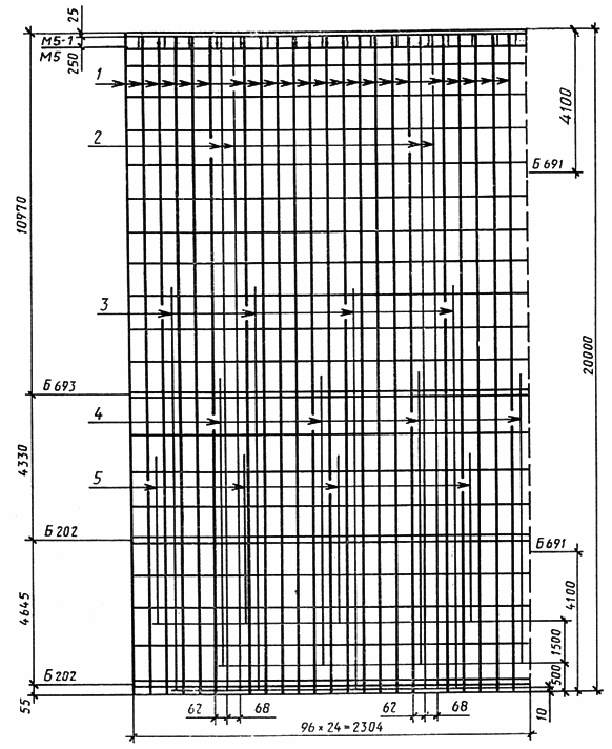

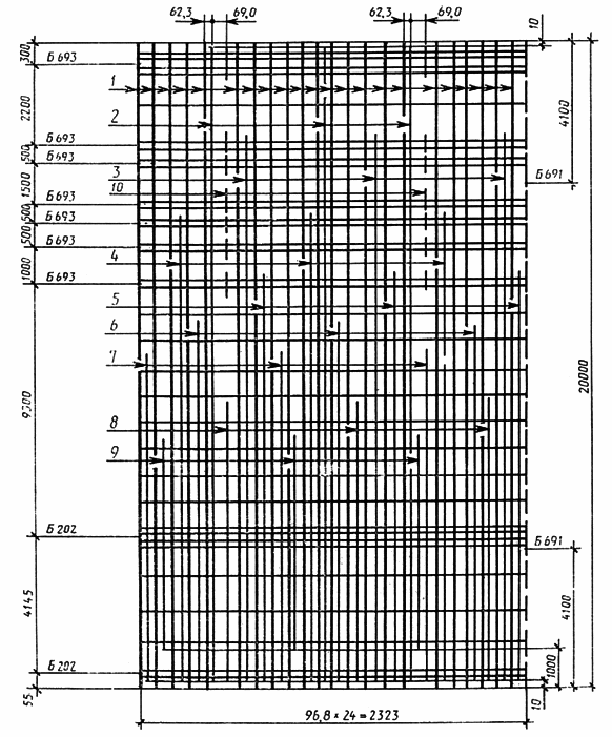

СЦ26.1-1.1

Армирование стойки (в развертке)



Черт. 3

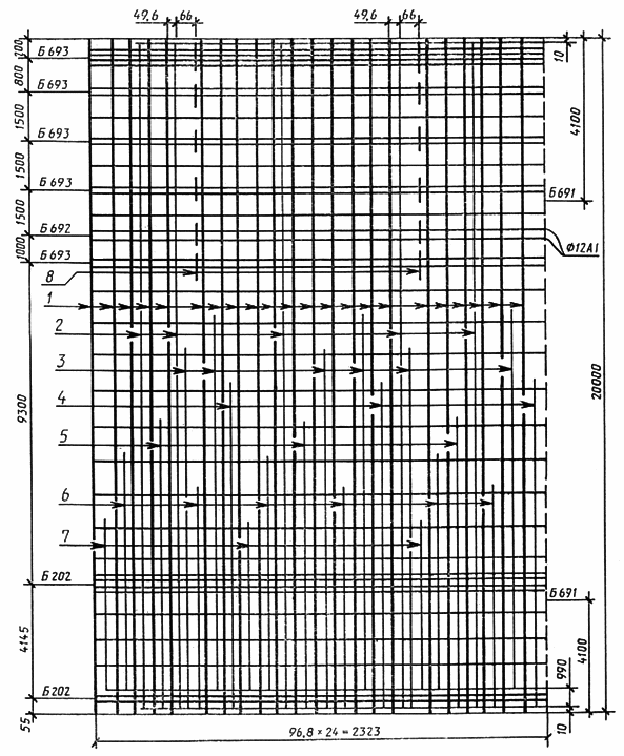

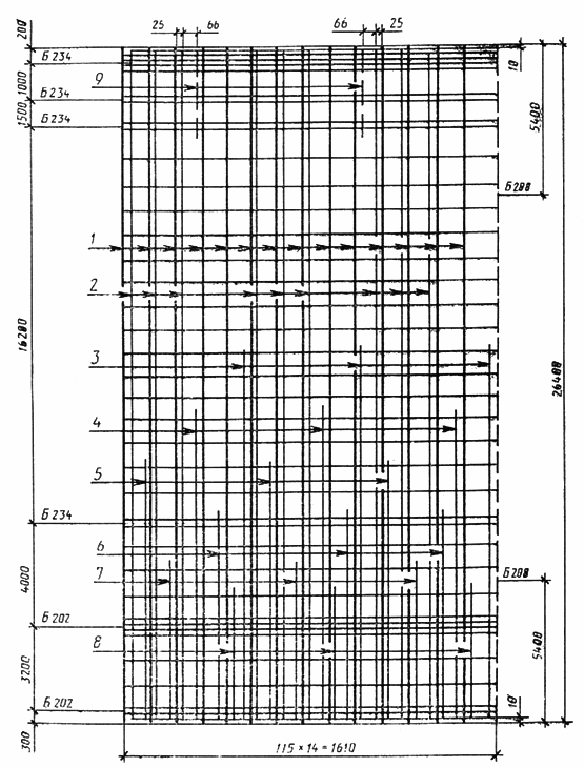

СЦ20.1-1.1

Армирование стойки (в развертке)


Черт. 4

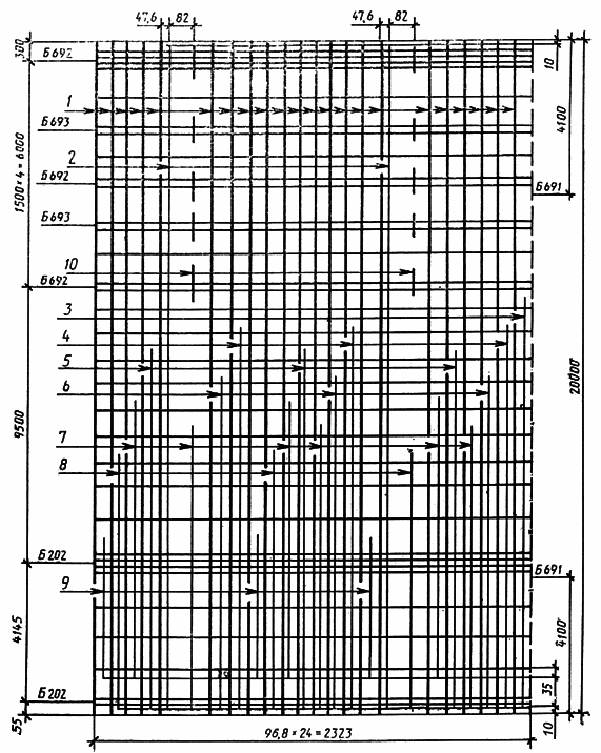

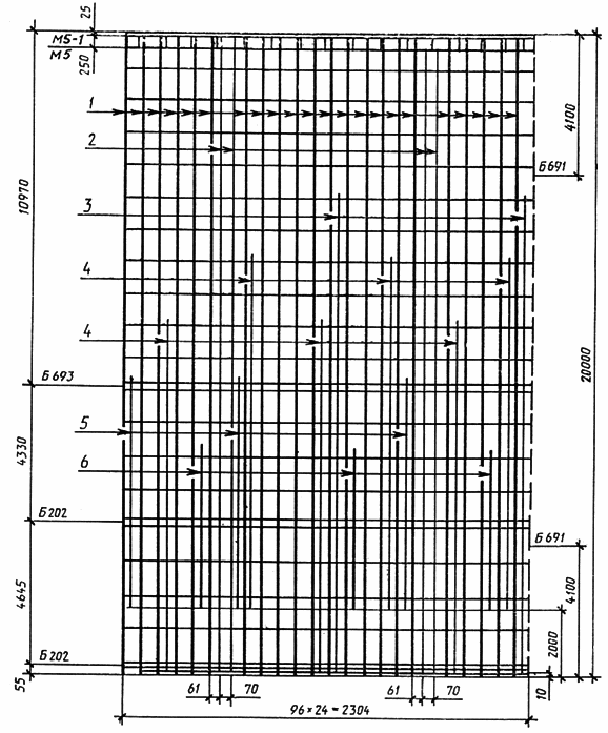

СЦ20.2-1.0

Армирование стойки (в развертке)


Черт. 5

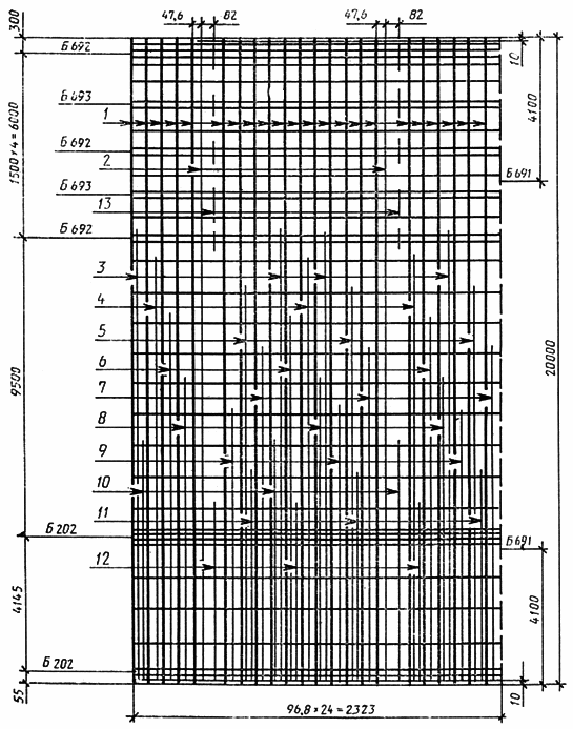

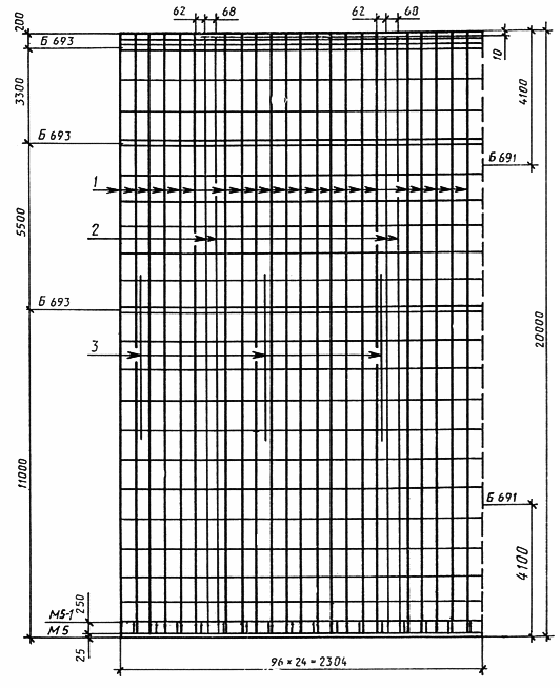

СЦ20.2-1.1

Армирование стойки (в развертке)


Черт. 6

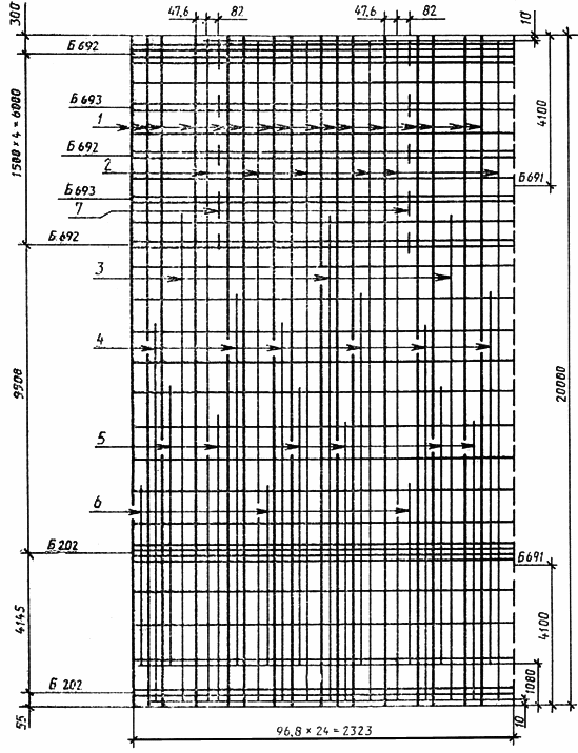

СЦ20.2-1.2

Армирование стойки (в развертке)



Черт. 7


СЦ20.2-2.1

Армирование стойки (в развертке)

Черт. 8


СЦ20.3-1.0н

Армирование стойки (в развертке)


Черт. 9


СЦ20.3-1.1н

Армирование стойки (в развертке)

Черт. 10


СЦ20.3-1.0в

Армирование стойки (в развертке)


Черт. 11


СЦ20.3-1.1в

Армирование стойки (в развертке)


Черт. 12

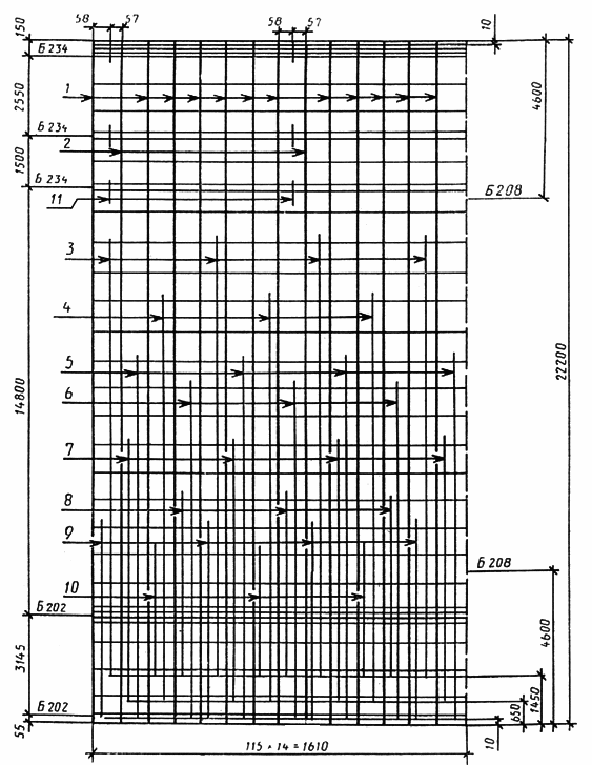

СЦ22.1-1.0

Армирование стойки (в развертке)


Черт. 13


 Переход к продолжению документа осуществляется по ссылке
