ГОСТ 22526-77* Соединения трубопроводов резьбовые. Концы корпусных деталей ввертные и гнезда под них. Конструкция

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
СОЕДИНЕНИЯ ТРУБОПРОВОДОВ РЕЗЬБОВЫЕ
КОНЦЫ КОРПУСНЫХ ДЕТАЛЕЙ
ВВЕРТНЫЕ И ГНЕЗДА ПОД НИХ
КОНСТРУКЦИЯ
ГОСТ 22526-77
ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ
Москва
СОДЕРЖАНИЕ
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
|
   Соединения трубопроводов резьбовые КОНЦЫ КОРПУСНЫХ ДЕТАЛЕЙ ВВЕРТНЫЕ И ГНЕЗДА ПОД НИХ Конструкция Threaded
  pipeline connections.  |

   ГОСТ  |

Дата введения 01.01.79
1. Настоящий стандарт распространяется на ввертные концы корпусных деталей и гнезда под них с цилиндрической резьбой и плоской прокладкой и с метрической конической резьбой, применяемые в резьбовых соединениях трубопроводов, арматуре и гидропневмооборудовании.
Обязательные требования к качеству продукции, обеспечивающие ее безопасность для жизни, здоровья и охрану окружающей среды, изложены в пп. 2, 4 и 5 настоящего стандарта.
(Измененная редакция, Изм. № 2, 3).

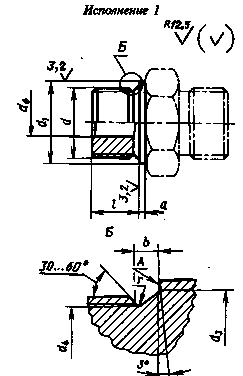

Концы ввертных корпусных деталей
|

  |


  |

Черт. 1
Гнезда для ввертных концов корпусных деталей
|

  |


  |

Черт. 2
Примечания:
1. Канавки с размерами а1, d2 может не быть, если торцевое биение не превышает заданного.
2. Допускается изготовление гнезд для ввертных концов штуцеров исполнения 1 с проточкой по ГОСТ 10549.
Таблица 1
Размера концов ввертных штуцеров и гнезд с метрической резьбой, мм
|
   Груп-  |

   d  |

   d1  |

   d2  |

   d3  |

   d4  |

   ds  |

   d6  |

   а  |

   а1  |

   b  |

   r  |

   l(пред,  |

   l1,  |

   l1  |
 ||
|
   Пред. откл.  |

   Пред. откл.  |

   Исполнение  |
 ||||||||||||||
|
   -0,4  |

   +0,4  |

   +0,4  |

   -0,4  |

   +0,3  |

   1  |

   3  |

   ко-  |

   длин-  |
 ||||||||
|
   1  |

   M8×l  |

   12  |

   13  |

   8,5  |

   6,4  |

   MK8×l  |

   3  |

   1,5  |

   1,0  |

   2  |

   1,0  |

   8  |

   8  |

   8  |

   -  |

   5,5  |

|
   M10×l  |

   14  |

   15  |

   10,5  |

   8,4  |

   МК10×1  |

   4,5  |

   14  |
 |||||||||
|
   2  |

   M8×l  |

   12  |

   13  |

   8,5  |

   6,4  |

   МК 8×1  |

   2,5  |

   -  |
 ||||||||
|
   M10×l  |

   14  |

   15  |

   10,5  |

   8,4  |

   МК 10×1  |

   4  |

   14  |
 |||||||||
|
   М12×1,5  |

   17  |

   18  |

   12,5  |

   9,7  |

   МК12×1,5  |

   6  |

   2,0  |

   1,5  |

   3  |

   1,2  |

   12  |

   12  |

   12  |

   17  |

   8,5  |
 |
|
   М14×1,5  |

   19  |

   20  |

   14,5  |

   11,7  |

   МК14×1,5  |

   7  |
 ||||||||||
|
   М16×1,5  |

   21  |

   22  |

   16,5  |

   13,7  |

   МК16×1,5  |

   9  |
 ||||||||||
|
   М18×1,5  |

   23  |

   24  |

   18,5  |

   15,7  |

   МК18×1,5  |

   11  |

   2,5  |

   2,0  |

   18  |
 |||||||
|
   М22×1,5  |

   27  |

   28  |

   22,5  |

   19,7  |

   МК22×1,5  |

   12  |

   3,0  |

   2,5  |

   14  |

   14  |

   27  |
 |||||
|
   14  |

   14  |

   10,0  |
 ||||||||||||||
|
   М26×1,5  |

   32  |

   33  |

   27,5  |

   24,0  |

   -  |

   18  |

   4  |

   1,6  |

   16  |

   -  |

   16  |

   31  |

   -  |
 |||
|
   М33×2  |

   39  |

   40  |

   33,5  |

   30,0  |

   23  |

   18  |

   18  |

   33  |
 ||||||||
|
   М42×2  |

   49  |

   50  |

   42,5  |

   39,0  |

   30  |

   20  |

   20  |

   -  |
 ||||||||
|
   -  |
 ||||||||||||||||
|
   М48×2  |

   55  |

   56.  |

   48,5  |

   45,0  |

   36  |

   22  |

   22  |


  |
 ||||||||
|
   3  |

   М12×1,5  |

   17  |

   18  |

   12,5  |

   9,7  |

   4  |

   2,0  |

   1,5  |

   3  |

   1,2  |

   12  |

   12  |
 ||||
|
   М14×1,5  |

   19  |

   20  |

   14,5  |

   11,7  |

   5  |
 |||||||||||
|
   М16×1,5  |

   21  |

   22  |

   16,5  |

   13,7  |

   7  |
 |||||||||||
|
   М18×1,5  |

   23  |

   24  |

   18,5  |

   15,7  |

   8  |

   2,5'  |

   2,0  |
 |||||||||
|
   (М20×1,5)  |

   25  |

   26  |

   20,5  |

   17,7  |

   10  |

   14  |

   14  |
 |||||||||
|
   М22×1,5  |

   27  |

   28  |

   22,5  |

   19,7  |

   12  |

   3,0  |

   2,5  |
 |||||||||
|
   М27×2  |

   32  |

   33  |

   27,5  |

   24,0  |

   16  |

   4  |

   1,6  |

   16  |

   16  |
 |||||||
|
   М33×2  |

   39  |

   40  |

   33,5  |

   30,0  |

   20  |

   18  |

   18  |
 |||||||||
|
   М42×2  |

   49  |

   50  |

   42,5  |

   39,0  |

   25  |

   20  |

   20  |
 |||||||||
|
   М48×2  |

   55  |

   56  |

   48,5  |

   45,0  |

   32  |

   22  |

   22  |
 |||||||||
|
   М56×2  |

   64  |

   65  |

   56,5  |

   53,0  |

   -  |

   24  |

   24  |
 |||||||||
|
   М72×2  |

   79  |

   80  |

   72,5  |

   69,0  |

   -  |

   26  |

   26  |
 |||||||||
|
   М90×2  |

   100  |

   101  |

   90,5  |

   87,0  |

   -  |

   29  |

   29  |
 |||||||||
*Для поворотных соединений с полым болтом исполнений 2; 4 по ГОСТ 25683.
Примечание. Значения, приведенные в скобках, непредпочтительны.
Таблица 2
Размеры концов ввертных штуцеров и гнезд с трубной резьбой, мм
|
   Группа  |

   d  |

   d1  |

   d2  |

   d3  |

   d4  |

   d6  |

   а  |

   а1  |

   b  |

   r  |

   l (пред. откл.  |

   l1, не менее  |

  |
|
   Пред. откл.  |

   Пред. откл.  |

   Исполнение  |

  |||||||||||
|
   -0,4  |

   +0,4  |

   -0,2  |

   -0,2  |

   -1-0,4  |

   -0,4  |

   -1-0,3  |

   1  |

  ||||||
|
   1  |

   G 1/8  |

   14  |

   15  |

   10,2  |

   8,1  |

   4  |

   1,5  |

   1,0  |

   2  |

   1,0  |

   8  |

   8  |

  |
|
   2  |

  |||||||||||||
|
   G l/4  |

   18  |

   19  |

   13,6  |

   10,8  |

   7  |

   2,0  |

   1,5  |

   3  |

   1,2  |

   12  |

   12  |

  ||
|
   G 3/8  |

   22  |

   23  |

   17,2  |

   14,4  |

   9  |

   2,5  |

   2,0  |

  ||||||
|
   G l/2  |

   26  |

   27  |

   21,5  |

   18,0  |

   14  |

   3,0  |

   2,5  |

   4  |

   1,6  |

   14  |

   14  |

  ||
|
   G3/4  |

   32  |

   33  |

   27,0  |

   23,5  |

   18  |

   16  |

   16  |

  ||||||
|
   G 1  |

   39  |

   40  |

   33,7  |

   29,2  |

   23  |

   5  |

   2,5  |

   18  |

   18  |

  ||||
|
   G11/4  |

   49  |

   50  |

   42,5  |

   38,0  |

   30  |

   20  |

   20  |

  ||||||
|
   G1 l/2  |

   55  |

   56  |

   48,3  |

   43,8  |

   36  |

   22  |

   22  |

  ||||||
|
   3  |

   G1/4  |

   18  |

   19  |

   13,6  |

   10,8  |

   5  |

   2,0  |

   1,5  |

   3  |

   1,2  |

   12  |

   12  |

  |
|
   G3/8  |

   22  |

   23  |

   17,2  |

   14,4  |

   8  |

   2,5  |

   2,0  |

  ||||||
|
   Gl/2  |

   26  |

   27  |

   21,5  |

   18,0  |

   12  |

   3,0  |

   2,5  |

   4  |

   1,6  |

   14  |

   14  |

  ||
|
   G3/4  |

   32  |

   33  |

   27,0  |

   23,5  |

   16  |

   16  |

   16  |

  ||||||
|
   G 1  |

   39  |

   40  |

   33,7  |

   29,2  |

   20  |

   5  |

   2,5  |

   18  |

   18  |

  ||||
|
   G ll/4  |

   49  |

   50  |

   42,5  |

   38,0  |

   25  |

   20  |

   20  |

  ||||||
|
   Gll/2  |

   55  |

   56  |

   48,3  |

   43,8  |

   32  |

   22  |

   22  |

  ||||||
Примечания:
1. Значения, приведенные в скобках, непредпочтительны.
2. При новом проектировании трубную резьбу применять не допускается.
1, 2. (Измененная редакция, Изм. № 1, 2, 3).
Рекомендуемые значения номинального (условного) давления в зависимости от вида соединения - по ГОСТ 15763, приложение 3.
4. Допуск
торцового биения поверхности А относительно
оси среднего диаметра резьбы должен быть не более:
3, 4. (Измененная редакция, Изм. № 3).
5. Технические требования - по ГОСТ 15763.
ПРИЛОЖЕНИЕ
Рекомендуемое
Значения номинальных (условных) давлений для ввертных концов корпусных деталей
|
   Группа  |

   Резьба  |

   Номинальное  |

   Резьба
  трубная  |

   Номинальное  |

   Резьба  |

   Номинальное  |

|
   1  |

   М8×1  |

   10(100)  |

   G1/8  |

   10(100)  |

   МК8×1  |

   10(100)  |

|
   2  |

   M8×l  |

   25(250)  |

   G1/8  |

   25(250)  |

   МК8×1  |


  |

|
   M12×l,5  |

   G1/4.  |

   МК12×1,5  |

   16(160)  |
 |||
|
   М16×1,5  |

   G3/8  |

   МК16×1,5  |


  |
 |||
|
   М18×1,5  |

   G1/2  |

   МК18×1,5  |


  |
 |||
|
   М22×1,5  |

   16(160)  |

   МК22×1,5  |


  |
 |||
|
   М26×1,5  |

   G3/4  |

   16(160)  |

   -  |

   -  |
 ||
|
   М33×2  |

   10(100)  |

   G 1  |

   10(100)  |
 |||
|
   3  |

   М12×1,5  |

   63(630)  |

   G 1/4  |

   63(630)  |

   -  |

   -  |

|
   М18×1,5  |

   G3/8  |

   40(400)  |
 ||||
|
   (М20×1,5)  |

   G1/2  |
 |||||
|
   М22×1,5  |

   40(400)  |
 |||||
|
   М27×2  |

   G 3/4  |
 |||||
|
   М42×2  |

   25(250)  |

   G 1/4  |

   25(250)  |

ПРИЛОЖЕНИЕ. (Введено дополнительно, Изм. № 3).
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕН Государственным комитетом СССР по стандартам
РАЗРАБОТЧИКИ
Б.В. Максимовский; Г.В. Поляков, канд. техн. наук; Ю.А. Шамшурин
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета стандартов Совета Министров СССР от 12.05.77 № 1180
Изменение № 3 принято Межгосударственным Советом по стандартизации, метрологии и сертификации 12.10.95 протокол № 8
За принятие проголосовали:
|
   Наименование государства  |

   Наименование
  национального органа  |

|
   Республика Белоруссия  |

   Госстандарт Белоруссии  |

|
   Республика Казахстан  |

   Госстандарт Республики Казахстан  |

|
   Республика Молдова  |

   Молдовастандарт  |

|
   Российская Федерация  |

   Госстандарт России  |

|
   Республика Таджикистан  |

   Таджикгосстандарт  |

|
   Туркменистан  |

   Главная государственная инспекция Туркменистана  |

|
   Украина  |

   Госстандарт Украины  |

3. ВВЕДЕН ВПЕРВЫЕ
4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
|
   Обозначение НТД, на который дана ссылка  |

   Номер пункта  |

|
   ГОСТ 10549-80  |
  |
|
   ГОСТ 15763-75  |
  |
|
   ГОСТ 25683-83  |

5. Ограничение срока действия снято по протоколу № 7-95 Межгосударственного Совета по стандартизации, метрологии и сертификации (ИУС 11-95)
6. ПЕРЕИЗДАНИЕ (декабрь
