ГОСТ 21.507-81

(СТ СЭВ 4410-83)

Группа Ж01


ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

СИСТЕМА ПРОЕКТНОЙ ДОКУМЕНТАЦИИ ДЛЯ СТРОИТЕЛЬСТВА


ИНТЕРЬЕРЫ

Рабочие чертежи

System of design documents for construction.

Interiors. Working drawings


Дата введения с 1982-01-01


УТВЕРЖДЕН  И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по делам строительства от 2 апреля 1981 г. № 48.

Переиздание  (март 1987 г.) с Изменением N 1, утвержденным в июле 1986 г. (ИУС 11-86).

1.  Настоящий стандарт устанавливает состав и правила оформления рабочих чертежей архитектурных решений интерьеров производственных и вспомогательных зданий всех отраслей промышленности и народного хозяйства.

Стандарт  полностью соответствует СТ СЭВ 4410-83.

(Измененная  редакция, Изм. № 1).

2.  Необходимость разработки рабочих чертежей архитектурных решений интерьеров устанавливается заданием на проектирование.

3.  Рабочие чертежи архитектурных решений интерьеров выполняют в соответствии с требованиями настоящего стандарта и других стандартов системы проектной документации для строительства.

4.  В состав рабочих чертежей архитектурных решений интерьеров включают:

рабочие  чертежи, предназначенные для выполнения отделочных работ внутри здания (основной комплект рабочих чертежей марки АИ);

чертежи  элементов интерьеров, не вошедших в состав рабочих чертежей других марок;

ведомость  потребности в материалах;

образцы  колеров (при отсутствии номеров цвета по картотеке цветовых эталонов в стандартах или ТУ).

5.  В состав основного комплекта рабочих чертежей марки АИ, как правило, включают:

общие  данные по рабочим чертежам;

планы  этажей здания;

виды  и развертки внутренних поверхностей стен;

планы  полов и потолков;

фрагменты  планов, видов и разверток;

шаблоны;

схемы  технологических и санитарно-технических коммуникаций с опознавательной и сигнально-предупреждающей окраской;

ведомость  отделки помещений;

спецификацию.

Состав  основного комплекта может быть уточнен в зависимости от особенностей интерьеров.

6.  Общие данные по рабочим чертежам выполняют по ГОСТ 21.102-79.

В  состав общих данных по рабочим чертежам в дополнение к данным, предусмотренным ГОСТ 21.102-79, включают ведомость отделочных и лакокрасочных материалов и, при необходимости, указания по отделочным работам.

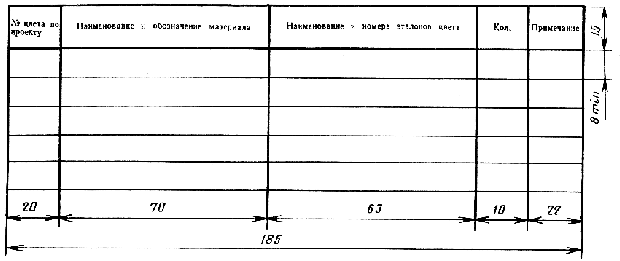

7.  Ведомость отделочных и лакокрасочных материалов составляют по форме, приведенной на черт. 1. В графах ведомости указывают:

а)  в графе " № цвета по проекту " - порядковый номер цвета, принятый в рабочих чертежах марки АИ;

б)  в графе "Наименование и обозначение материала" - наименование отделочного или лакокрасочного материала, его марку или тип по стандарту или ТУ и обозначение стандарта или ТУ;

в)  в графе "Наименование и номера эталонов цвета" - принятое по стандарту или ТУ наименование цвета отделочного или лакокрасочного материала и его номер по картотеке цветовых эталонов. При отсутствии номера цвета по картотеке цветовых эталонов в стандартах или ТУ номер цвета в графе не проставляют;

г)  в графе "Кол." - количество отделочных или лакокрасочных материалов каждого цвета;

д)  в графе "Примечание" - дополнительные данные, например единицы измерения, если они приняты не в штуках; ссылка на альбом образцов колеров.

Ведомость отделочных и лакокрасочных материалов





Черт. 1


Запись  отделочных и лакокрасочных материалов в ведомости производят по разделам, соответствующим различным видам материалов. Наименование разделов записывают в графу "Наименование и обозначение материала" в виде заголовков и подчеркивают.

Пример  заполнения ведомости отделочных и лакокрасочных материалов приведен на черт. 2.

Ведомость отделочных и лакокрасочных материалов





Черт. 2


8.  Планы этажей выполняют в масштабах, предусмотренных ГОСТ 21.501 - 80. Виды и развертки внутренних поверхностей стен выполняют в масштабах 1:50 - 1:500 по ГОСТ 2.302-68.

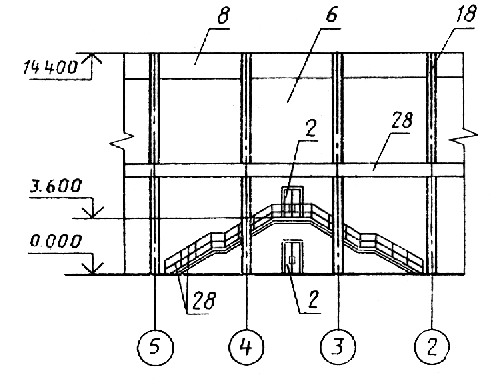

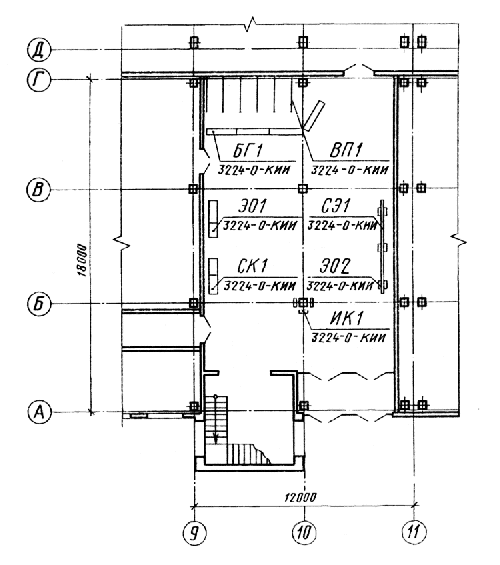

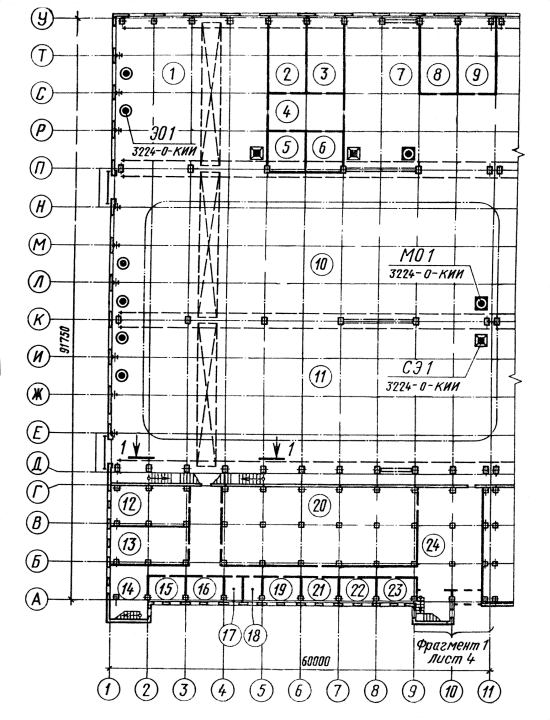

9.  На планах этажей (черт. 3), видах (черт. 5) и развертках внутренних поверхностей стен и их фрагментах указывают (черт. 4):

координационные  оси здания, расстояния между ними и крайними осями;

подъемно-транспортное  оборудование;

мебель;

элементы  монументально-декоративного оформления;

марки  (позиции ) элементов интерьера, не учтенных в основных комплектах рабочих чертежей других марок;

границы  участков пола (на планах этажей при отсутствии плана полов) и стен (на видах и развертках внутренних поверхностей стен), различных по материалу, цвету и рисунку;

номер  цвета поверхности элементов интерьера по проекту;

ссылки  на фрагменты.

На  планах этажей, кроме того, указывают обозначения и ограждения проходов и проездов, расположение мебели, внутреннего озеленения, а также наименования или номера помещений и технологических участков по ГОСТ 21.501-80.

(Измененная  редакция, Изм. № 1).

10.  Планы полов и потолков выполняют в масштабах 1:20 - 1:100 по ГОСТ 2.302-68.

Черт. 3

Черт. 4


Черт. 5

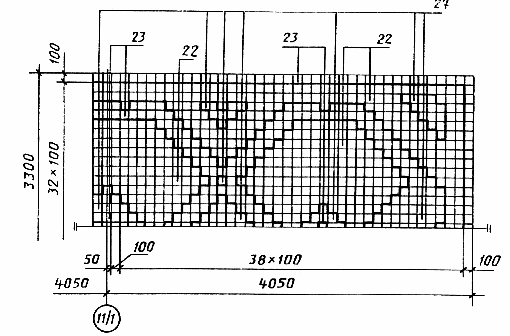

11.  На планах полов и их фрагментах (черт. 6) указывают:

координационные  оси здания;

рисунок  покрытия пола или ссылки на соответствующие фрагменты плана полов;

номер  цвета покрытия пола.

Допускается  рисунок пола выявлять сплошной толстой линией, ограничивающей контуры элементов рисунка, или штриховкой элементов сплошной тонкой линией.

Рис.6

(Измененная  редакция, Изм. № 1).

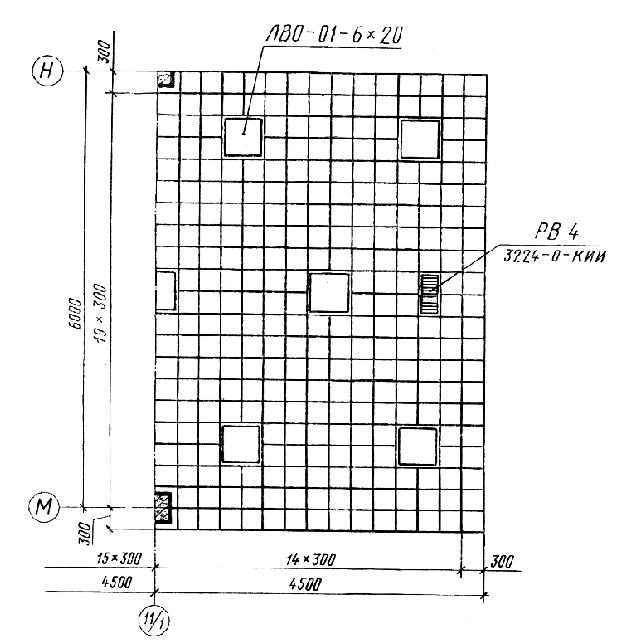

12. На планах потолков (черт. 7) указывают:

координационные  оси здания;

размещение  и марки светильников, решеток вентиляционных устройств и других элементов потолков, не учтенных в основных комплектах рабочих чертежей других марок.

13.  Масштабы фрагментов планов, видов, разверток и разрезов принимают по ГОСТ 2.302-68 с учетом сложности чертежа.

14.  Шаблоны выполняют, как правило, в масштабе 1:1.

15.  Номер цвета поверхности элемента интерьера на планах и их фрагментах, видах и развертках указывают арабскими цифрами на полке линии-выноски (черт. 8а и б).

Допускается  от одной полки проводить две и более линии-выноски (черт. 9).

Номер  преобладающего цвета поверхностей элементов допускается не наносить на чертежах, а оговаривать его в общих указаниях.

Отделку  поверхностей штукатуркой, окраской, оклейкой обоями и другими материалами, которые практически не влияют на толщину конструкций, не изображают.

Отделку  поверхностей облицовкой из материалов, влияющих на толщину конструкций, например: камнем, деревом, металлическими и керамическими материалами, изображают на планах и в разрезах, выполненных в масштабе М1:50 и мельче, одной сплошной тонкой линией независимо от количества слоев. Выносные надписи к многослойной отделке наносят по ГОСТ 21.105-79.

Высоту  облицовки допускается указывать в плане в круглых скобках (черт. 9а). Если облицовка начинается не от уровня пола, то, кроме того, допускается перед скобками указывать расстояние от уровня пола до низа облицовки (черт. 9б).

(Измененная  редакция, Изм. № 1).

16.  Ведомость отделки помещений выполняют по форме 1 ГОСТ 21.501-80 с учетом следующего:

в  графах "Вид отделки" дополнительно указывают номер цвета по проекту в соответствии с ведомостью отделочных и лакокрасочных материалов или, при наличии чертежа, на котором указаны номера цвета, приводят ссылку на этот чертеж. Например: "Окраска - цвет № 2"; "Плитка керамическая - цвет № 17" или "См. черт. 5".

В  ведомости отделки помещений, при необходимости, приводят дополнительные графы, в которых указывают рекомендуемые цвета окраски технологического оборудования.

В  примечании под таблицей делают запись: "Номера цвета и соответствующий материал отделки см. ведомость отделочных и лакокрасочных материалов в общих данных по рабочим чертежам".

Черт.7

Черт. 8

Черт. 9

Черт 9а





Черт. 9б


17.  Спецификацию к рабочим чертежам основного комплекта марки АИ выполняют по форме 1 или 2 ГОСТ 21.104-79.

В  спецификацию включают элементы интерьера, не учтенные в спецификациях к рабочим чертежам основных комплектов других марок.

18.  Ведомость потребности в материалах выполняют по ГОСТ 21.109-80.

В  ведомость включают материалы, потребные для выполнения отделочных работ и изготовления элементов интерьера и не учтенные в ведомостях потребности в материалах, выполненных по рабочим чертежам основных комплектов других марок.

19.  Образцы колеров (цвета), принятых в рабочих чертежах основного комплекта марки АИ, выполняют на листах размерами 52х148 мм. На оборотной стороне каждого образца указывают наименование и номер цвета по проекту.

Листы  с образцами колеров брошюруют в порядке возрастания номеров в виде альбома.

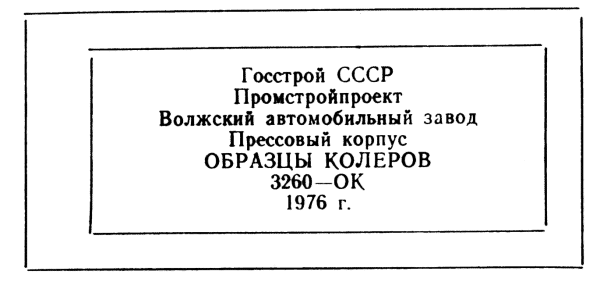

20.  Альбом образцов колеров должен иметь титульный лист, который является первым листом альбома. На титульном листе (черт. 10) указывают:

наименование  министерства или ведомства, в систему которого входит организация, разработавшая образцы колеров, и наименование этой организации;

     наименование предприятия, в состав которого входит здание;



     наименование здания;



     наименование и обозначение альбома;



     год выпуска альбома.

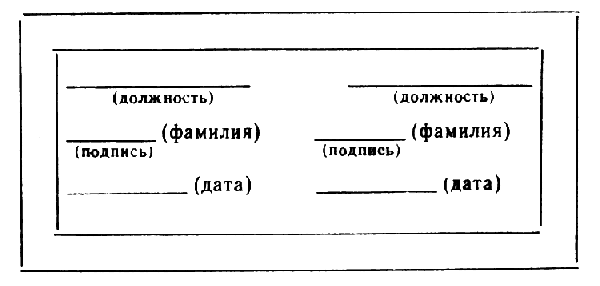

     На обратной стороне титульного листа (черт. 11) помещают фамилии, подписи начальника отдела (сектора) и исполнителей, а также дату подписания документа.







Черт. 10

Черт. 11





Текст документа сверен по:

официальное издание

Госстрой СССР -

М.: Издательство стандартов, 1987
