ГОСТ 21.401-88

Группа ЖО1


СИСТЕМА ПРОЕКТНОЙ ДОКУМЕНТАЦИИ ДЛЯ СТРОИТЕЛЬСТВА

ТЕХНОЛОГИЯ ПРОИЗВОДСТВА

ОСНОВНЫЕ ТРЕБОВАНИЯ К РАБОЧИМ ЧЕРТЕЖАМ

System of design document for construction. Production technology.

Main requirements to working drawings



Дата введения   1988-07-01

ИНФОРМАЦИОННЫЕ ДАННЫЕ



1. РАЗРАБОТАН

 Всесоюзным научно-исследовательским институтом по монтажным и специальным строительным работам («ВНИИМмонтажспецстрой»)

       Государственным институтом по проектированию технологии монтажа предприятий нефтеперерабатывающей и нефтехимической промышленности («Гипронефтеспецмонтаж») Министерства монтажных и специальных строительных работ СССР

       Государственным научно-исследовательским и проектным институтом хлорной промышленности («Госниихлорпроект») Министерства химической промышленности СССР

       Государственным ордена Трудового Красного Знамени проектным и научно-исследовательским институтом промышленности синтетического каучука («Гипрокаучук») Министерства нефтеперерабатывающей и нефтехимической промышленности СССР

       Проектным институтом № 2

       Центральным научно-исследовательским и проектно-экспериментальным институтом по методологии, организации, экономике и автоматизации проектирования и инженерных изысканий («ЦНИИпроект») Государственного строительного комитета СССР



 ИСПОЛНИТЕЛИ

 В. Я. Эйдельман (руководитель темы); Б. В. Поповский, д-р техн. наук; Р. И. Тавастшерна, канд. техн. наук; А. Л. Прудовая: Л. Г. Коновалова;   Е.  Ю. Исакова; И. С. Гольденберг, канд. техн. наук; Г. Л. Егиянц, Ж. М. Меблеванный,   В. П.   Шиловский, Ж.   А. Куркина, С. Н. Архаров, Ю. П. Русаков, В. П. Абарыков, Л. А. Кашина



       2. ВНЕСЕН Министерством монтажных и специальных строительных работ СССР



       3. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного строительного комитета СССР от 28.12.87 № 308



       4. ВВЕДЕН ВПЕРВЫЕ

       5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ




Обозначение НТД, на который дана ссылка



Номер пункта, подпункта


ГОСТ 2.317-69


7



ГОСТ 2.701-84


3,1



ГОСТ 15.001-73


1.2; 2.3


ГОСТ 21.102-79


2.1; 2.2; 2.3



ГОСТ 21.104-79


6.3; 7



ГОСТ 21.109-80


1,3



ГОСТ 21.110-82


1,3



ГОСТ 21.111-84


1,3





       Настоящий стандарт устанавливает состав и правила оформления рабочих чертежей технологии производства всех отраслей промышленности и народного хозяйства.



1. ОБЩИЕ ПОЛОЖЕНИЯ



       1.1. Рабочие чертежи технологии производства выполняют в соответствии с требованиями настоящего стандарта и стандартов системы проектной документации для строительства (СПДС).

       1.2. В состав рабочих чертежей технологии производства включают:

       рабочие чертежи, предназначенные для монтажа оборудования и технологических трубопроводов (основной комплект рабочих чертежей марки ТХ);

задание  на разработку деталировочных чертежей технологических блоков, собираемых организациями, осуществляющими монтаж (далее - задание на разработку технологических блоков);

       чертежи специальных технологических трубопроводов;

       исходные требования к разработке конструкторской документации по оборудованию индивидуального изготовления, составляемые в соответствии с ГОСТ 15.001-73, если эти требования не разработаны в рабочем проекте (проекте).

       1.3. В состав основного комплекта рабочих чертежей марки ТХ включают:

       общие данные по рабочим чертежам;

схему  соединений (монтажную);

чертежи  расположения оборудования и трубопроводов;

ведомость  трубопроводов.

К  основному комплекту рабочих чертежей марки ТХ составляют:

ведомость  потребности в материалах по ГОСТ 21.109-80;

спецификацию  оборудования по ГОСТ 21.110-82;

ведомость  объемов монтажных работ по ГОСТ 21.111-84.

       1.4. Основные комплекты рабочих чертежей выполняют на каждый технологический узел в соответствии с проектом организации строительства с присвоением им обозначений, включающих марку чертежа ТХ и порядковый номер, например, ТХ1, ТХ2 и т. д.

       1.5. На схемах и чертежах изображают:

       оборудование, трубопроводы и их элементы - в виде упрощенных контурных очертаний в масштабе чертежа или условными графическими изображениями сплошной толстой основной линией. Допускается трубопроводы, диаметр которых в масштабе чертежа превышает 3 мм, изображать двумя линиями;

       блоки на планах в виде прямоугольника, на разрезах - по наружному контуру сплошной основной линией;

трассы  специальных трубопроводов - сплошной толстой основной линией;

строительные  конструкции в виде упрощенных контурных очертаний - сплошной тонкой линией.

Обозначения  должны быть одинаковыми во всех текстовых и графических документах основного комплекта.

1.6.  Термины, используемые в стандарте, и их пояснения приведены в приложении 1.



2. ОБЩИЕ ДАННЫЕ ПО РАБОЧИМ ЧЕРТЕЖАМ



       2.1. В состав общих данных по рабочим чертежам марки ТХ в дополнение к данным, предусмотренным ГОСТ 21.102-79, включают схему расположения технологических узлов.

       При наличии ТХ1, ТХ2 и т. д. схему размещают на листах общих данных марки ТХ1.

       На схеме указывают:

границы  и номера каждого технологического узла;

вводы  и выводы основных трубопроводов с обозначением трубопроводов и с привязкой их к координационным осям зданий (сооружений). Допускается для групповых вводов и выводов привязку выполнять только к осям крайних трубопроводов или осям подводящих эстакад.

       К схеме приводят ведомость технологических узлов по форме 1, графы которой заполняют в соответствии с их наименованием.

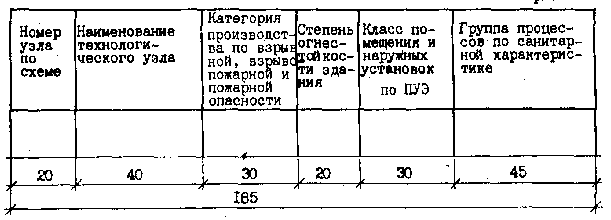

Ведомость технологических узлов

Форма 1


       Пример оформления схемы и ведомости приведен в приложении 2.

       2.2. В общих указаниях в дополнение к сведениям, предусмотренным ГОСТ 21.102-79, приводят:

       характеристику трубопроводов (форма 2);

       указания о хранении оборудования и элементов специальных технологических трубопроводов, требующих укрытия;

технические  указания, соблюдение которых обязательно при монтаже оборудования.

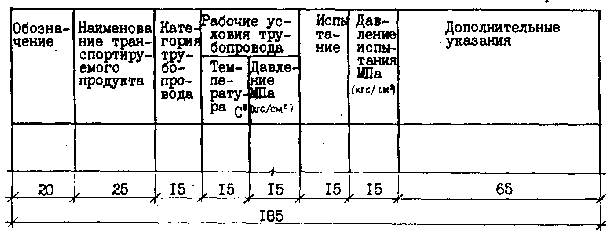

Характеристика трубопроводов

Форма 2


 2.2.1. В форме 2 указывают:

       в графе «Обозначения» - обозначение трубопровода по схеме соединений (монтажной), выполняемой в соответствии с разд. 3 настоящего стандарта;

       в графе «Наименование транспортируемого продукта» - наименование или номер транспортируемого продукта;

       в графе «Категория трубопроводов» - категорию и группу трубопровода в соответствии с действующими нормативными документами;

       в графе «Испытание» - вид (прочность, герметичность) и способ (гидравлический, пневматический) испытания;

       в графе «Дополнительные указания» - дополнительные указания по испытанию (при испытании на герметичность - время испытания и величину падения давления), требования к внутренней поверхности трубопровода после испытания (продувка, очистка и дополнительная обработка).

       Остальные графы заполняют в соответствии с их наименованием.

       2.3. В ведомость ссылочных и прилагаемых документов (в раздел «Прилагаемые документы») в дополнение к данным, предусмотренным ГОСТ 21.102-79, записывают задания на разработку технологических блоков, чертежи специальных технологических трубопроводов, исходные требования к разработке конструкторской документации по оборудованию индивидуального изготовления, составляемые в соответствии с ГОСТ 15.001-73.



3. СХЕМА СОЕДИНЕНИЙ (монтажная)



       3.1. Схему соединений (монтажную) выполняют в соответствии с требованиями настоящего стандарта, а также ГОСТ 2.701-84.

       3.2. На схеме указывают:

       оборудование. При трех или более одинаковых машинах или аппаратах с аналогичной обвязкой трубопроводами на схеме указывают только одну машину или аппарат с линиями и обозначением их количества и последовательности соединения;

       блоки без указания составных частей и связей между ними;

трубопроводы  и их элементы;

       позиционное или буквенно-цифровое обозначение оборудования в соответствии со спецификацией к чертежам расположения оборудования и трубопроводов;

       условный проход (Dy) и материал труб (кроме углеродистых сталей);

       направление потока продукта;

       наименование транспортируемого продукта и его параметра на вводах и выводах трубопроводов;

величину  давления, на которую должны быть отрегулированы предохранительные клапаны.

Все  буквенно-цифровые обозначения оборудования, трубопроводов и их элементов наносят на полках линии-выноски. Допускается:

обозначения  оборудования наносить в контуре упрощенного графического изображения;

обозначения  трубопроводов наносить над линиями, либо в разрывах линий трубопроводов.

       Пример оформления схемы приведен в приложении 3.

3.3.  Схемы допускается выполнять:

на  листах чертежа расположения оборудования и трубопроводов;

       совмещенными со схемами автоматизации технологических процессов производства;

при  сложных трубопроводных системах - раздельно для групп трубопроводов по их назначению.

3.4.  Допускается перечень элементов к схеме не выполнять.





4. ЧЕРТЕЖИ РАСПОЛОЖЕНИЯ ОБОРУДОВАНИЯ И ТРУБОПРОВОДОВ



       4.1. Чертежи расположения оборудования и трубопроводов (далее - чертежи расположения) выполняют в соответствии со схемой соединения.

       4.2. В состав чертежей расположения включают планы, разрезы, сечения, фрагменты планов и разрезов, узлы, достаточные для подготовки и производства монтажных работ.

       4.3. Планы и разрезы чертежей расположения выполняют в масштабе 1 : 50, 1 : 100 или 1 : 200, фрагменты планов и разрезов - в масштабе 1 : 50, узлы - в масштабе 1 : 10, 1 : 25.



       4.4. На чертежах расположения указывают и обозначают:

       оборудование;

       блоки;

       трубопроводы и их элементы, опоры трубопроводов и опорные конструкции под них;

       трассы специальных технологических трубопроводов;

       каналы и лотки для прокладки трубопроводов;

       места обслуживания оборудования, при необходимости;

       координационные оси здания (сооружения) и расстояние между ними;

       отметки чистых полов этажей и основных площадок;

       позиционное или буквенно-цифровое обозначение оборудования, участков трубопроводов;

       места подключения трубопроводов к блокам, машинам и аппаратам, соединения трубопроводов между собой, величину и направление уклонов трубопроводов;

       величину предварительного растяжения (сжатия) компенсаторов;

       привязку оборудования, трубопроводов и их элементов к координационным осям или к элементам конструкций зданий (сооружений). Допускается взаимная привязка оборудования и трубопроводов;

       условный проход (Dy) и материал труб (кроме углеродистых сталей);

       направление потока продукта на вводах, выводах и разветвлениях;

       допустимые монтажные нагрузки на крановые пути и монорельсы, а также на перекрытия и строительные конструкции, которые могут быть использованы для монтажа оборудования.

       4.5. К чертежам расположения выполняют спецификации по форме 1 ГОСТ 21.104-79. В спецификацию включают оборудование и участки трубопроводов. Состав участков трубопроводов указывают в ведомости трубопроводов.

       Графу «Масса ед., кг» не заполняют.

       Пример оформления чертежа расположения и спецификации к нему приведен в приложении 4.



5. ВЕДОМОСТЬ ТРУБОПРОВОДОВ



5.1.  Ведомость трубопроводов выполняют по форме 3.

       На каждый участок трубопровода, обозначенный на чертеже расположения номером позиции, в ведомость записывают все элементы трубопроводов, находящиеся в границе участка.

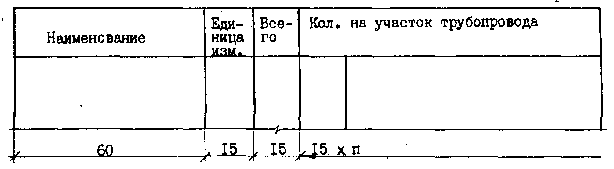

Ведомость трубопроводов

Форма 3

       5.2. В ведомости указывают:

       в графе «Наименование» - наименование элементов трубопроводов и их обозначение в соответствии с нормативно-технической документацией или указанием номера чертежа элемента трубопровода;



 в графе «Всего» - общее количество элементов трубопроводов по всем позициям, указанным в ведомости трубопроводов.

       Остальные графы заполняют в соответствии с их наименованием.

       Пример оформления ведомости трубопроводов приведен в приложении 5.

       5.3. Допускается:

       ведомость трубопроводов, составленную на ЭВМ, выполнять по форме машинно-ориентированных документов;

совмещать ведомость трубопроводов и характеристики трубопроводов;

       при большом количестве трубопроводов на проектируемом объекте выполнять ведомость трубопроводов в составе рабочей документации в виде отдельного документа (по форме 3 или форме машинно-ориентированного документа) с присвоением ему самостоятельного обозначения, состоящего из обозначения основного комплекта и через точку шифр ВТ.

       В этом случае ведомость трубопроводов записывают в раздел «Прилагаемые документы» ведомости ссылочных и прилагаемых документов общих данных соответствующего основного комплекта рабочих чертежей.



6. ЗАДАНИЕ НА РАЗРАБОТКУ ТЕХНОЛОГИЧЕСКОГО БЛОКА



       6.1. Задание на разработку технологического блока должно содержать чертеж блока и ведомость трубопроводов (разд. 5) в составе блока.

       6.2. На чертеже блока приводят и указывают:

       схему соединения (монтажную) блока, выполненную в соответствии с требованиями, приведенными в п. 3.2.

       Схему располагают на первом листе   чертежа блока;

       машины, аппараты, трубопроводы и их элементы, опорные конструкции;

       составные части блоков, объединенные в поставочные и монтажные узлы на опорных конструкциях;

       планы, разрезы, сечения, необходимые для разработки деталировочных чертежей трубопроводов и опорных конструкций, а также сборки блока;

       характеристику трубопроводов по форме 2;

       позиционное обозначение составных частей блока;

       решения по креплению блока к несущим строительным конструкциям;

       размеры, определяющие положение составных частей блока;

       особые требования, не приведенные в общих данных основного комплекта рабочих чертежей, в части транспортирования и хранения, изготовления, испытания и монтажа блока, другие необходимые требования;

       буквенные обозначения входа и выхода трубопроводов.

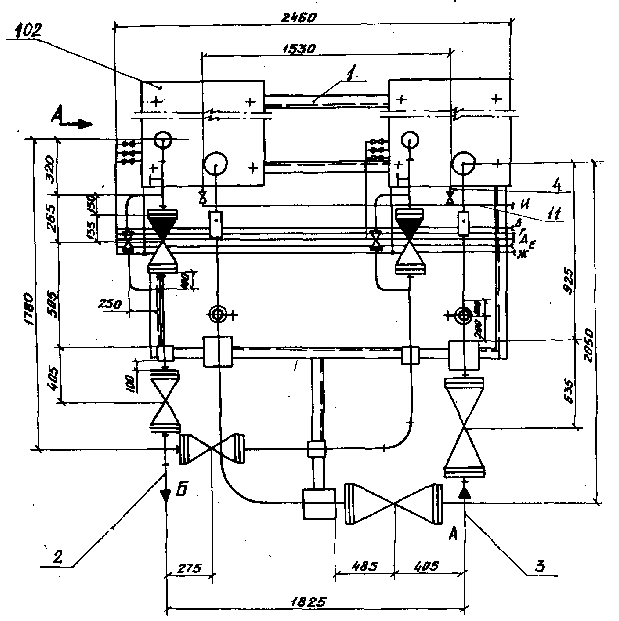

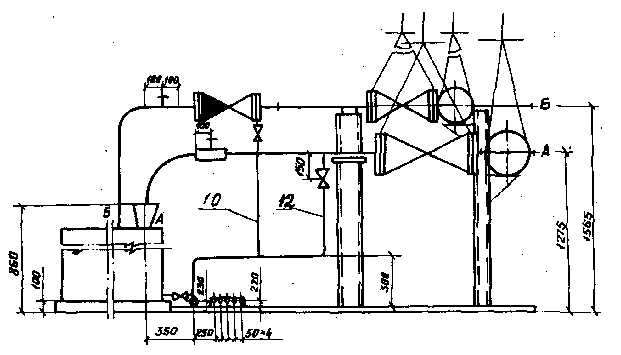

 Пример оформления чертежа блока приведен в приложении 6.

       6.3. На каждый блок составляют спецификацию по форме 1 ГОСТ 21.104-79 с учетом следующих дополнительных требований:

       Графу «Масса ед., кг» заполняют для оборудования.

       Составные части блока записывают в спецификации в следующем порядке.

       1) Документация. В графе «Наименование» указывают наименование документа, а в графе «Обозначение» - его номер.

       2) Оборудование. В графе «Наименование» указывают наименование машин или аппарата, а в графе «Обозначение» - нормативно-технический документ или номер чертежа.

       3) Опорные конструкции блока. В графе «Наименование» указывают наименование конструкции, а в графе «Обозначение» - номер чертежа или типового проекта.

       4) Заимствованные (ранее разработанные) узлы, входящие в состав блока. В графе «Наименование» указывают наименование узла, а в графе «Обозначение» - номер чертежа или типового проекта.

       5) Трубопроводы. В графе «Наименование» указывают трубопровод с указанием начальной и конечной точки в границах блока.

Пример  оформления спецификации блока приведен в приложении 7.

Пример  оформления ведомости трубопроводов на блок приведен в приложении 8.



7. ЧЕРТЕЖИ СПЕЦИАЛЬНЫХ ТЕХНОЛОГИЧЕСКИХ ТРУБОПРОВОДОВ



 Специальный технологический трубопровод изображают во фронтальной диметрической проекции по ГОСТ 2.317-69.

       На чертеже указывают:

       позиции элементов трубопроводов;

       размеры, необходимые для сборки трубопровода.

       Спецификацию к чертежу специального технологического трубопровода выполняют по форме 1 ГОСТ 21.104-79.

       Графу «Масса ед., кг» не заполняют.

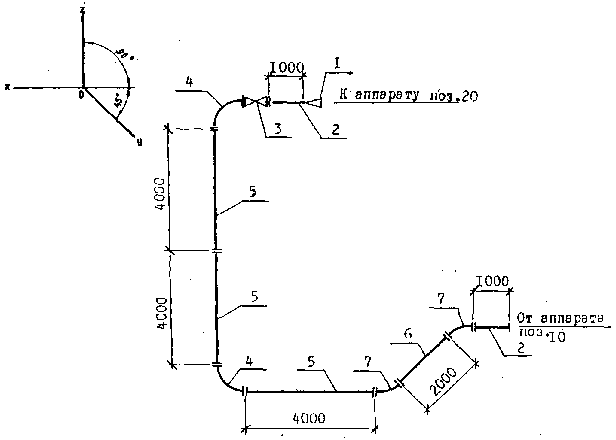

       Пример оформления чертежа специального технологического трубопровода приведен в приложении 9.



ПРИЛОЖЕНИЕ 1

Справочное


ТЕРМИНЫ, ИСПОЛЬЗУЕМЫЕ В СТАНДАРТЕ, И ИХ ПОЯСНЕНИЯ





Термин


Пояснение





1. Технологический

узел











Конструктивно и технологически обособленная часть объекта строительства, техническая готовность которой позволяет автономно, независимо от готовности объекта в целом, производить пуско-наладочные работы, индивидуальные испытания и комплексное опробывание этой части объекта. Технологические узлы, как правило, выделяют стадии технологического процесса объекта - подготовку сырья, этапы его переработки, выделения конечного продукта, хранение и т. д.



2. Оборудование



Технологические блоки, машины, аппараты, грузоподъемные средства.



3. Технологический

блок











Комплекс или сборочная единица* технологического оборудования заданного уровня заводской готовности и производственной технологичности, предназначенные для осуществления основных или вспомогательных технологических процессов. В состав блока включают машины, аппараты, первичные средства контроля и управления, трубопроводы, опорные и обслуживающие конструкции, тепловую изоляцию и химическую защиту. Блоки, как правило, формируют для осуществления теплообменных, массообменных, гидродинамических, химических и биологических процессов. Номенклатура блоков устанавливается ведомственными нормативными документами, согласованными с министерствами, осуществляющими монтажные работы.


4. Технологические трубопроводы





   Трубопроводы, предназначенные для транспортирования различных веществ, необходимых для ведения технологического процесса или эксплуатации оборудования.



5. Специальные трубопроводы



Стальные трубопроводы с внутренними покрытиями, стальные трубопроводы, работающие под давлением 10 МПа и более, трубопроводы из неметаллических материалов на разъемных соединениях.


6. Участок трубопровода





   Часть технологического трубопровода из одного материала, по которому транспортируют вещество с одним давлением и температурой. При определении участка трубопровода в его границах для одного условного прохода должна быть обеспечена идентичность марок арматуры, фланцев, отводов, тройников и переходов.



7. Элементы трубопровода







Патрубки (трубы), отводы, переходы, тройники, фланцы, компенсаторы, отключающая, регулирующая, предохранительная арматура, опоры, прокладки и крепежные изделия, устройства, устанавливаемые на трубопроводах для контроля и управления, конденсационные и другие детали и устройства.


_____________

 * Определение комплекса и сборочной единицы - ГОСТ 2.101-68.

ПРИЛОЖЕНИЕ 2

Справочное

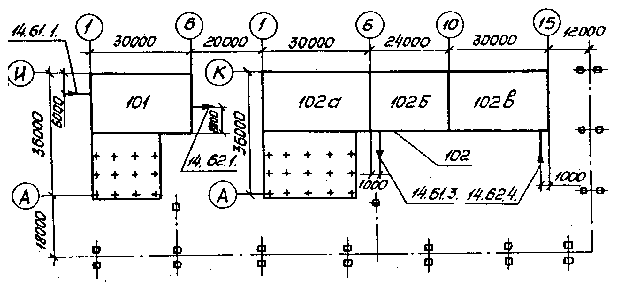

Схема расположения технологических узлов



Черт. 1


Ведомость технологических узлов











Номер узла по схеме


Наименование технологического узла


Категория производства по взрывной, взрыво-пожарной и пожарной опасности


Степень огнестойкости здания


Класс помещения и наружных установок по ПУЭ


Группа процессов по санитарной характеристике





101



Насосная



В



II



IV-II



IIIб








в т. ч. помещение смазки


А


III


-


II





ПРИЛОЖЕНИЕ 3

Справочное

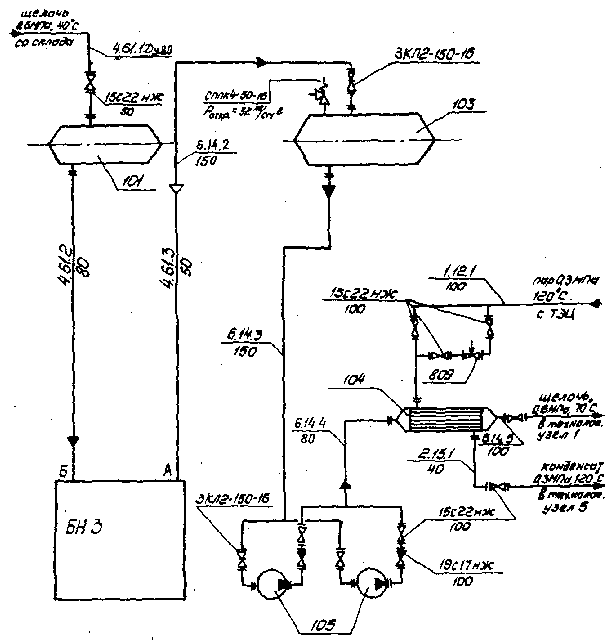

Схема соединений (монтажная)



Черт. 2


ПРИЛОЖЕНИЕ 4

Справочное

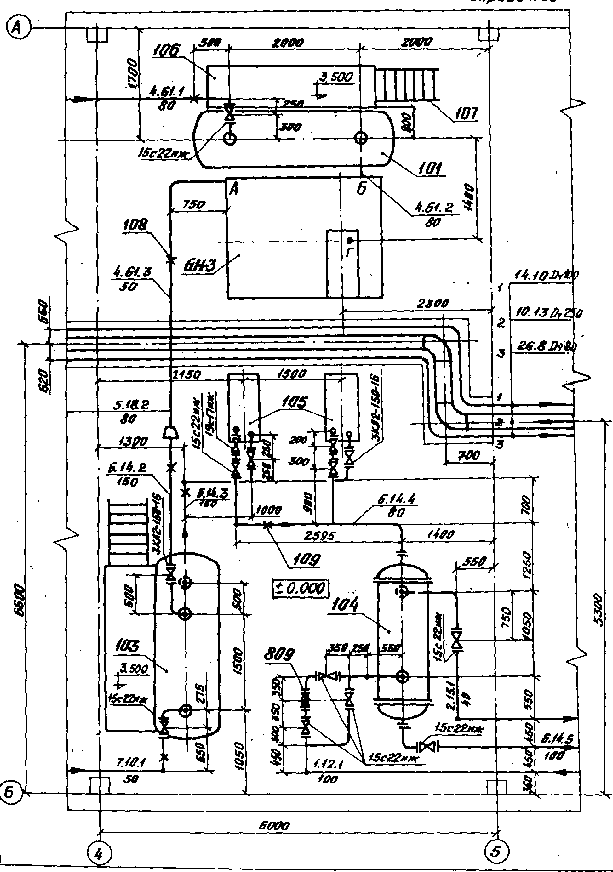

План на отм. 0.000



Продолжение приложения 4










Поз.



Обозначение



Наименование



Кол.



Масса, кг



Примеч.














101


Каталог ОСТ 26-02-1496-76


Емкость 1-4,0-1200-1,0-1-2-1-0


1






БН-3


ХХХ-ХХ  ТХ.ИБН-3.

Блок нагнетания


1






103


Каталог ОСТ 26-02-1496-76


Емкость 1-6,3-1600-1,0-1-2-1-0


1






104


НИ 780


Теплообменник












1200 ИТ-2-16  МЛ25  Г4


1






105


Каталог


Насос НК 65/35-70 с


2










электродвигателем












ВАО-81-2,  N = 40 кВт,











n = 2950








4.61.1




Участок трубопровода


1










от границы установки












до поз. 101








4.61.3




Участок трубопровода


1










от поз. БН-3 до участка












трубопровода 5.18.2








7.10.1




Участок трубопровода


1










от поз. 103 до границы












установки








6.14.2




Участок трубопровода


1










от участка трубопровода












5.18.2 до поз. 103



































ПРИЛОЖЕНИЕ 5

Справочное













Наименование


Единица


Всего


Количество на участок трубопровода




изм.



4.61.1


4.61.3


6.14.2


7.10.1










Труба  ГОСТ 8732-78

       ---------------------------------

        В Ст 20 ГОСТ 8731-74





















                                        159 x 4,5


м


3,0






3,0












                                          89 x 3,5


м


2,0


2,0
















                                          57 x 3,5


м


6,75




4,25




2,5

































Отвод 90°  ГОСТ  17375-83


шт.



















                                        159 x 4,5




2






2












                                          89 x 3,5




2


2
















                                          57 x 3,5




5




2




3

































Переход  ГОСТ  17378-83


шт.



















                    159 x 4,5 - 57 x 3,0




1




1







































Задвижка ЗКЛ2-150-16



шт.


1







1












Вентиль  15с22нж


шт.



















                                  Д(y)=80




1


1
















                                  Д(y)=50




1








1










Опора  ГОСТ  14911-81


шт.



















                ОПП2-100.159




1






1












                ОПП2-100.57




2




1




1











ПРИЛОЖЕНИЕ 6

Справочное




Черт. 4


Характеристика трубопроводов










Обоз- наче-

Наименование транспор-

Категория трубопро-

Рабочие условия трубопровода



Испытание




Давление



Дополни-

ние


тируемого продукта


вода


Температура, °С


Давление, Мпа кгс/кв.см





испытания Мпа кгс/кв.см


тельные указания



3



Кислота



III



43



1,0 /10



Прочность



1,3 /13





2



Кислота



III



43



1,4 /14



«


1,7 /17





17




Охлаждающая жидкость



V



20



0,3 /3



«


0,5 /5





13



То же



V



20



0,3 /3



«


0,5 /5





14




Уплотнительная жидкость



V



40



0,6 /6



«


0,9 /9





15



То же



V



40



0,6 /6



«


0,9 /9





16



Утечки



V



20



0,1 /1



«


0,2 /2





11



Дренаж кислоты



III



43



1,0 /10



«


1,3 /13







План на отм. 0.000



Черт. 5

Вид А


Черт. 6

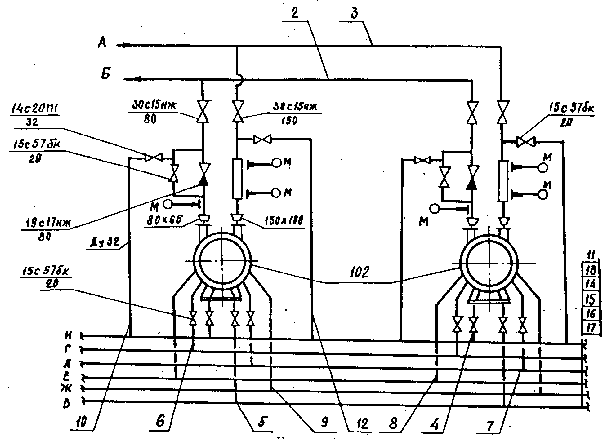

ПРИЛОЖЕНИЕ 7








Поз.


Обозначение


Наименование


Кол.

Масса ед., кг


Приме-

чание







ХХХ-ХХ-ТХ1.ИБН ВО




Черт. блока










ХХХ-ХХ-ТХ1.ИБН


Спецификация




















102


Каталог


Насос НК 65/35-70


2


500








с электродвигателем












ВАО-81-2 N = 40 кВт





















1


ХХХ-ХХ-КМ1.ИБН 00.001


Конструкция опорная


1


















2


ХХХ-ХХ-ТХI.ИБН 01


Трубопровод от штуцера "Б" до границы блока


1






3


ХХХ-ХХ-ТХI.ИБН 02


Трубопровод от штуцера "А" до границы блока


1






4


ХХХ-ХХ-ТХI.ИБН 03


Трубопровод от насоса до


2










коллектора "И"








5


ХХХ-ХХ-ТХI.ИБН 04


Трубопровод от насоса до


2










коллектора "В"








6


ХХХ-ХХ-ТХI.ИБН 05


Трубопровод от насоса до


2










коллектора "Г"








7


ХХХ-ХХ-ТХI.ИБН 06


Трубопровод от насоса до


2










коллектора "Д"








8


ХХХ-ХХ-ТХI.ИБН 07


Трубопровод от насоса до


2










коллектора "Е"








9


ХХХ-ХХ-ТХI.ИБН 08


Трубопровод от насоса до


2










коллектора "Ж"








10


ХХХ-ХХ-ТХI.ИБН 09


Трубопровод от трубопровода


2










поз. 2 до коллектора "И"











ПРИЛОЖЕНИЕ 8













Наименование


Единица


Всего


Кол. на участок трубопровода




изм.



Поз.3


Поз.4


Поз.5


Поз.11


Поз.12










Труба ГОСТ 8732-78

       --------------------------------

       В Ст 20 ГОСТ 8731-74






















                                          219 x 7


м


1,9




1,9














                                          108 x 4


м


3,5


3,5
















Труба ГОСТ 8734-75

       --------------------------------

       В Ст 20 ГОСТ 8733-74






















                                          25 x 1,6


м


7,9






0,9


4,5










                                            38 x 2














2,1








Отвод 90° ГОСТ 17375-83






















                                          219 x 8


шт.

3




3














                                          108 х 4


шт.

3


3
















Переход ГОСТ 17378-83






















                    219 x 6-108 x 4


шт.

1




1














                    108 x 4-76 x 3,5


шт.

2


2
















Опора ГОСТ 14911-81






















              ОПП  2-200.219


шт.

3




3














              ОПП  2-100.108


шт.

3


3
















Вентиль 15с27нж 1






















                 Д(y) 25, P(y) 16


шт.

8


2




2


2


2











ПРИЛОЖЕНИЕ 9

Справочное


Черт. 7


Спецификация трубопровода








Поз.



Обозначение



Наименование



Кол.


Примеч.


1




ТУ 14-3-425-76




Переход ПВП 80 x 50



1




2


ТУ 14-3-523-76


Труба 6-50 ПВП x 1000


2




3


ТУ 26-07-123-74


Вентиль диафрагмовый

футерованный фланцевый


1







Каталог ЦКБА, ч.1,

1981 г.

15ч76п1, Д(y) 50, P(y) 0,6


(6)



4


ТУ 14-3-424-75


Отвод 6 ПВП 50 x 90°


2




5


ТУ 14-3-523-76


Труба 6-50 ПВП x 4000


3




6


ТУ 14-3-523-76


Труба 6-50 ПВП x 2000


1




7


ТУ 14-3-424-75


Отвод 6 ПВП 50 x 45°

2







Текст документа сверен по:

официальное издание

Госстрой СССР - М. : Издательство стандартов, 1988




Хотите оперативно узнавать о новых публикациях нормативных документов на портале? Подпишитесь на рассылку новостей!

Все ГОСТы >>    ГОСТы «Архитектура и дизайн >>





Смотри также: Каталог «Архитектура и дизайн» >>
Фотогалереи (53) >>
Статьи (558) >>
ГОСТы (86) >>
СНиПы (20) >>
Нормативные документы (1) >>
Задать вопрос в форуме >>
Строительные блоги (208) >>
Подписка на рассылки >>
VashDom.Ru: перейти в раздел
  поиск


 Copyright © 1999-2016 ВашДом.Ру - проект маркетинговой группы "Текарт"
 По вопросам связанным с работой портала вы можете связаться с нашей службой поддержки или оставить заявку на рекламу.

Рейтинг@Mail.ru
наверх
