     ГОСТ Р 21.1001-2009

Группа Ж01





НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ


Система проектной документации для строительства

ОБЩИЕ ПОЛОЖЕНИЯ

System of design documents for construction. General principles

ОКС 01.110

    91.010.30

Дата введения 2010-03-01





Предисловие

Цели  и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения"

Сведения  о стандарте

1  РАЗРАБОТАН Рабочей группой, состоящей из представителей организаций: Открытого акционерного общества "Центр методологии нормирования и стандартизации в строительстве" (ОАО "ЦНС") и Открытого акционерного общества "УРАЛГИПРОМЕЗ" (ОАО "УРАЛГИПРОМЕЗ")

2  ВНЕСЕН Управлением технического регулирования и стандартизации Федерального агентства по техническому регулированию и метрологии

3  УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 31 июля 2009 г. N 273-ст

4  ВЗАМЕН ГОСТ 21.001-93

Информация  об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет

     1 Область применения

Настоящий  стандарт устанавливает основные положения комплекса стандартов системы проектной документации для строительства (далее - СПДС) и определяет для этого комплекса: назначение стандартов СПДС, структуру комплекса стандартов СПДС и порядок их обозначения и применения.

     2 Нормативные ссылки

В  настоящем стандарте использована ссылка на следующий стандарт:

ГОСТ  Р 1.0-2004 Стандартизация в Российской Федерации. Основные положения

Примечание  - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

     3 Термины и определения

3.1  В настоящем стандарте использованы следующие термины с соответствующими определениями:

3.1.1  проектная продукция: Проектная, рабочая, изыскательская и иная техническая документация, выпускаемая разработчиком с учетом применения всех установленных к ней требований.

3.1.2  проектная документация: Совокупность текстовых и графических проектных документов, определяющих архитектурные, функционально-технологические, конструктивные и инженерно-технические решения, состав которых необходим для оценки соответствия принятых решений заданию на проектирование, требованиям законодательства, нормативным правовым актам, документам в области стандартизации и достаточен для разработки рабочей документации для строительства.

3.1.3  проектный документ: Составная часть проектной и/или рабочей документации, имеющая самостоятельное обозначение.

Примечание  - К проектным документам отнесены графические, текстовые, аудиовизуальные (мультимедийные) и иные документы, требуемые при разработке проектной и рабочей документации, которые содержат необходимую информацию о здании или сооружении.

3.1.4


текстовые документы: Текстовая часть проектной и/или рабочей документации, имеющая самостоятельное обозначение и содержащая, в основном, сплошной текст или текст, разбитый на графы.



[ГОСТ Р 21.1002, пункт 3.1.2]




Примечания

1  К текстовым проектным документам относят: пояснительную записку, текстовую часть разделов проектной документации, описывающую или обосновывающую объект проектирования; спецификации оборудования, изделий и материалов; технические условия, отчеты по результатам инженерных изысканий, др. технические документы.

2  К текстовым документам не относят текстовые формы (спецификации, экспликации, ведомости, таблицы, общие указания и др.), помещаемые на листе общих данных или на чертежах.

3.1.5


графические документы: Графическая часть проектной и/или рабочей документации, имеющая самостоятельное обозначение, отображающая принятые технические и иные решения, выполняемые в виде различных видов изображений.



[ГОСТ Р 21.1002, пункт 3.1.3]




Примечание  - К графическим документам относят: графическую часть проектной документации, отображающую принятые технические и иные решения, выполняемые в форме различных видов изображений на чертежах (планы, разрезы, фасады, узлы) и в виде схем, карт, электронных моделей, а также основные комплекты рабочих чертежей.

3.1.6  проектный документ в бумажной форме: Проектный документ (часть проектного документа), выполненный на бумажном или аналогичном по назначению носителе (кальке, микрофильмах, микрофишах и т.п.).

3.1.7  проектный документ в электронно-цифровой форме: Электронный документ, выполненный как структурированный набор данных, создаваемых программно-техническим средством и оформленный (при необходимости) электронно-цифровой подписью.

3.1.8  рабочая документация: Совокупность текстовых и графических документов, обеспечивающих реализацию принятых в утвержденной проектной документации технических решений объекта капитального строительства, необходимых для производства строительных и монтажных работ, обеспечения строительства оборудованием, изделиями и материалами и/или изготовления строительных изделий.

Примечание  - В состав рабочей документации входят основные комплекты рабочих чертежей, спецификации оборудования, изделий и материалов, сметы, другие прилагаемые документы, разработанные в дополнение к рабочим чертежам основного комплекта.

3.1.9  рабочие чертежи: Составная часть рабочей документации, предназначенная для выполнения строительных и монтажных работ или изготовления конструкций, изделий, узлов.

3.1.10  здание: Результат строительства, имеющий подземную и (или) надземную часть, включающий помещения и системы инженерно-технического обеспечения, предназначенный для проживания и (или) деятельности людей, размещения производств, хранения продукции или содержания животных.

3.1.11  сооружение: Результат строительства, предназначенный для осуществления различных функций, не имеющий помещений, предназначенных для проживания и (или) деятельности людей, размещения производств, хранения продукции или содержания животных.

     4 Назначение стандартов СПДС

4.1  Система СПДС - комплекс взаимосвязанных национальных стандартов, содержащих общие требования и правила по разработке, оформлению и обращению проектной и рабочей документации на здания и сооружения всех видов.

4.2  Основное назначение стандартов СПДС заключается в установлении единых правил выполнения проектной и рабочей документации, обеспечивающих:

-  унификацию правил оформления и обращения документации;

-  унификацию условных графических изображений и обозначений, применяемых на чертежах и схемах;

-  унификацию применяемых в документации текстовых форм;

-  унификацию применяемых терминов и определений;

-  формы заверения соответствия проектной и рабочей документации установленным требованиям;

-  необходимый и достаточный объем документации, выдаваемой потребителю;

-  требования к составу и содержанию рабочей документации для выполнения различных видов строительных и монтажных работ;

-  применение современных информационных технологий, методов и средств автоматизированного проектирования;

-  возможность качественного выпуска документации на бумажных и электронно-цифровых носителях;

-  унификацию правил оформления документации для безопасной эксплуатации зданий и сооружений;

-  возможность гармонизации стандартов СПДС с международными стандартами ИСО и МЭК и региональными стандартами в области строительства.

4.3  Установленные стандартами СПДС общие требования, правила и условные обозначения распространяются на:

-  документацию по территориальному планированию;

-  документацию, составляемую по результатам инженерных изысканий;

-  проектную документацию объектов производственного и непроизводственного назначения и линейных объектов;

-  рабочую документацию для строительства, реконструкции и капитального ремонта;

-  документацию по внесению изменений в проектную и рабочую документацию;

-  программную документацию, а также научно-техническую и учебную литературу в той части, в которой стандарты СПДС могут быть использованы, если указанная документация не регламентирована другими стандартами и нормами;

-  иную техническую документацию, разрабатываемую как проектную продукцию.

     5 Правила обозначения стандартов СПДС

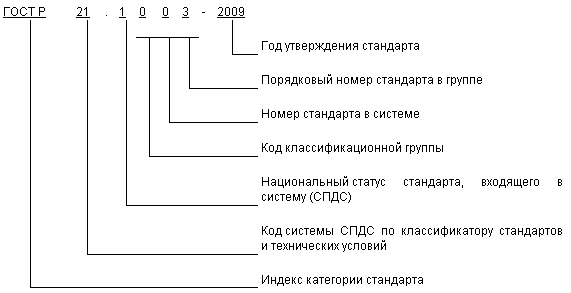

5.1  Обозначение стандарта состоит из:

-  индекса категории стандарта - ГОСТ Р;

-  двухразрядного кода системы - 21, присвоенного комплексу стандартов СПДС и отделенного точкой от номера стандарта в системе;

-  цифры 1 (после точки), определяющей национальный статус стандарта СПДС, принятого на территории Российской Федерации в одностороннем порядке;

-  номера стандарта в системе, состоящего из кода классификационной группы (в соответствии с таблицей 1) и порядкового номера стандарта в группе;

-  четырех цифр (после тире) - года утверждения стандарта, например:





5.2  Стандарты СПДС распределяют по классификационным группам, приведенным в таблице 1.

Таблица 1



Код классификационной группы


Наименование классификационной группы


0


Общие положения


1


Общие правила выполнения графических и текстовых документов


2


Условные обозначения и изображения на чертежах и схемах


3


Правила выполнения документации инженерных изысканий


4


Правила выполнения технологической проектной и рабочей документации


5


Правила выполнения архитектурно-строительной проектной и рабочей документации и документации по планированию территорий


6


Правила выполнения проектной и рабочей документации систем инженерно-технического обеспечения зданий и сооружений


7


Правила выполнения проектной и рабочей документации инженерных сооружений, наружных сетей инженерно-технического обеспечения зданий и сооружений и транспортных коммуникаций


8


Правила выполнения эксплуатационной и ремонтной документации


9


Прочие стандарты


5.3  Стандарты СПДС должны иметь групповой заголовок: "Система проектной документации для строительства".

     6 Применение стандартов СПДС

6.1  Применение стандартов СПДС осуществляется в соответствии с порядком, установленным разделом 8 ГОСТ Р 1.0.

6.2  Проектную и рабочую документацию, разработанную и представленную на утверждение до введения в действие новых, пересмотренных и измененных стандартов СПДС, допускается не переоформлять.

6.3  Необходимость внесения в проектную и рабочую документацию изменений, связанных с учетом требований новых, пересмотренных и измененных стандартов СПДС, а также вид носителя и формат выпуска передаваемой заказчику документации устанавливают в договоре (контракте).

6.4  При переиздании проектной и рабочей документации (выпуске новых подлинников) и передаче подлинников другой организации следует учитывать требования новых, пересмотренных и измененных стандартов СПДС.

Электронный текст документа

подготовлен ЗАО "Кодекс" и сверен по:

официальное издание

М.: Стандартинформ, 2010
