МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

СТОЙКИ УСТАНОВОЧНЫЕ КРЕПЕЖНЫЕ КРУГЛЫЕ С ЛЫСКАМИ С РЕЗЬБОВЫМИ КОНЦОМ И ОТВЕРСТИЕМ

Конструкция и размеры

ГОСТ 20863-81

Adjusting fixturing rings supports with a flat, threaded end and hole. Design and dimensions

Взамен
ГОСТ 20863-75

Постановлением Государственного комитета СССР по стандартам от 15 апреля 1981 г. № 1983 дата введения установлена

01.07.82

Ограничение срока действия снято Постановлением Госстандарта от 10.09.92 № 1166

1. Настоящий стандарт распространяется на круглые крепежные установочные стойки с лысками и резьбовыми концом и отверстием, предназначенные для монтажа радиоэлектронной аппаратуры, и устанавливает их конструкцию и размеры.

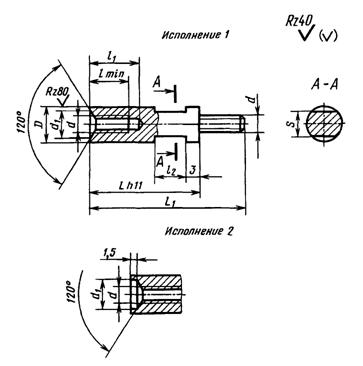

2. Конструкция и размеры крепежных установочных стоек должны соответствовать указанным на чертеже и в табл. 1 - 3.

Таблица 1

мм

Номинальный диаметр резьбы d

2

2,5

3

4

5

6

8

Шаг резьбы Р

0,40

0,45

0,50

0,70

0,80

1,00

1,25

Размер под ключ S

Номинальный

4,0

5,0

5,5

7,0

8,0

10,0

13,0

Пред. откл.

-0,16

-0,20

-0,24

D

5

6

7

8

9

11

15

d1

2,2

2,7

3,2

4,3

5,3

6,4

8,4

l

4

5

6

7

8

9

12

l1

5

6

9

10

12

13

16

l2

5

6

8

10

12

Таблица 2

мм

L

Длина L1 и применяемость при номинальном диаметре резьбы d

2

2,5

3

4

5

6

8

7

11

14

-

























8

12

15

-

13

16

-





















9

13

16

-

14

17

-





















10

14

17

-

15

18

-





















11

15

18

-

16

19

-





















12

16

19

-

17

20

-





















13

17

20

-

18

21

-





















14

18

21

-

19

22

-





















15

19

22

-

20

23

-

20

24

-

















16

20

23

-

21

24

-

21

25

-

















17

21

24

-

22

25

-

22

26

-

















18

22

25

-

23

26

-

23

27

-

24

30

-













19

23

26

-

24

27

-

24

28

-

25

31

-













20

24

27

-

25

28

-

25

29

-

26

32

-













22

26

29

-

27

30

-

27

31

-

28

34

-













24

28

31

-

29

32

-

29

33

-

30

36

-













26

30

33

-

31

34

-

31

35

-

32

38

-













28

32

35

-

33

36

-

33

37

-

34

40

-













30

34

37

-

35

38

-

35

39

-

36

42

-

38

44

-









32





37

40

-

37

41

-

38

42

-

40

46

-









34





39

42

-

39

43

-

40

46

-

42

49

-









36





41

44

-

41

45

-

42

48

-

44

50

-









38





43

46

-

43

47

-

44

49

-

46

52

-









40





45

48

-

45

49

-

46

52

-

48

54

-

49

57

-





42









47

51

-

48

54

-

50

57

-

51

60

-





45









50

54

-

51

56

-

53

59

-

54

62

-





48









53

57

-

54

60

-

56

63

-

57

66

-





50









55

59

-

56

62

-

58

64

-

59

67

-





53









58

62

-

59

65

-

61

68

-

62

71

-





55









60

64

-

61

66

-

63

69

-

64

72

-





58









63

67

-

64

70

-

66

73

-

67

76

-





60









65

69

-

66

71

-

67

74

-

68

77

-





65













71

76

-

73

79

-

74

83

-





70













76

81

-

78

84

-

79

87

-

82

93

-

75













82

86

-

83

89

-

84

92

-

87

98

-

80













86

91

-

88

94

-

89

97

-

92

103

-

85













92

96

-

93

99

-

94

102

-

97

108

-

90













97

101

-

98

104

-

99

107

-

102

113

-

95













102

106

-

103

109

-

104

112

-

107

118

-

100













107

111

-

108

114

-

109

117

-

112

123

-

110













116

121

-

118

124

-

119

127

-

122

133

-

120

















128

134

-

129

137

-

132

143

-

130

















138

144

-

139

147

-

142

153

-

140





















149

157

-

152

163

-

150

























162

173

-

Примечание. Знак ограничения применяемости по типоразмерам проставляют в графе рядом со значением L1.

Таблица 3

L, мм

Масса 1000 шт., кг, стальных стоек при номинальном диаметре резьбы d, мм

2

2,5

3

4

5

6

8

7

0,524

0,619













8

0,599

0,708

0,866

1,018











9

0,674

0,796

0,974

1,145











10

0,749

0,885

1,083

1,273











11

0,840

0,976

1,210

1,400











12

0,928

1,064

1,340

1,530











13

1,017

1,153

1,470

1,660











14

1,106

1,242

1,595

1,785











15

1,194

1,330

1,725

1,915

2,304

2,595









16

1,284

1,420

1,830

2,020

2,499

2,770









17

1,373

1,509

1,972

2,162

2,652

2,943









18

1,463

1,599

2,106

2,296

2,829

3,120

3,480

4,080







19

1,551

1,687

2,231

2,421

3,000

3,290

3,710

4,300







20

1,639

1,775

2,356

2,546

3,170

3,461

3,940

4,530







22

1,679

1,951

2,430

2,810

3,422

3,810

4,365

4,975







24

1,754

2,026

2,680

3,060

3,767

4,155

4,840

5,430







26

1,930

2,320

2,940

3,320

4,112

4,500

5,280

5,870







28

2,210

2.482

3,195

3.575

4,465

4,850

5,745

6,335







30

2,388

2,660

3,435

3,815

4,812

5,200

6,196

6,785

7,510

8,580





32



3,705

4,085

5,162

5,550

6,660

7,250

8,080

9,150





34



3,965

4,345

5,507

5,895

7,110

7,700

8,650

9,720





36



4,215

4,595

5,780

6,285

7,560

8,150

9,220

10,290





38



4,465

4,845

6,180

6,585

8,010

8,600

9,800

10,870





40



4,964

5,100

6,716

6,930

8,460

9,050

10,350

11,420

15,000

17,160



42





7,061

7,275

8,910

9,500

10,900

11,970

15,800

17,960



45





7,576

7,800

9,600

10,190

11,790

12,860

17,000

19,350



48





8,087

8,311

10,270

10,860

12,680

13,750

18,200

20,650



50





8,432

8,656

10,720

11,310

13,230

14,300

19,000

21,450



53





8,961

9,185

11,310

12,000

14,090

15,160

20,200

22,810



55





9,306

9,530

11,860

12,450

14,640

15,710

21,000

23,610



58





9,831

10,055

12,560

13,150

15,530

16,600

22,200

24,990



60





10,176

10,400

13,010

13,600

16,080

17,150

23,000

25,790



65







14,110

14,700

17,500

18,570

25,000

27,980



70







15,250

15,840

18,930

20,000

28,000

30,100

51,050

55,570

75







16,510

17,000

20,340

21,410

30,000

32,200

55,000

59,700

80





-

17,530

18,120

21,760

22,830

32,000

34,400

58,900

63,600

85







18,660

19,250

23,160

24,230

34,000

36,500

62,850

67,550

90







19,600

20,190

24,630

25,700

36,000

38,650

64,900

71,600

95



,



20,910

21,500

26,080

27,150

38,000

40,800

70,900

75,600

100







22,030

22,620

27,530

28,600

41,000

43,600

74,990

79,600

110







24,410

24,900

30,380

31,450

45,000

47,300

82,800

87,500

120









33,280

34,350

49,000

51,600

90,800

95,500

130









36,130

37,200

53,000

55,900

98,560

103,360

140











58,000

60,150

105,370

110,130

150













114,500

119,200

Примечания:

1. В числителе приведено значение массы коротких стоек, в знаменателе - длинных.

2. Для определения массы стоек из латуни значения масс, указанные в таблице, следует умножить на коэффициент 1,08.

Пример условного обозначения стойки исполнения 1 повышенной степени точности с диаметром резьбы d = 4 мм, длиной L = 30 мм и длиной L1 - 36 мм, класса прочности 5.8, с покрытием 01 толщиной 6 мкм:

Стойка М4×30×36-58.016 ГОСТ 20863-81

То же, нормальной степени точности:

Стойка НМ4×30×36-58.016 ГОСТ 20863-81

То же, исполнения 2 нормальной степени точности:

Стойка 2Н М4×30×36-58.016 ГОСТ 20863-81

То же, повышенной степени точности:

Стойка 2М4×30×36-58.016 ГОСТ 20863-81

Примечание. Исполнение 1 и повышенную степень точности в обозначении не указывают.

3. Марка материала и вид покрытия стоек должны соответствовать указанным в табл. 4.

Таблица 4

Марка материала

Применяемость

Класс прочности или условное обозначение группы по ГОСТ 1759.0-87, ГОСТ 1759.1-82, ГОСТ 1759.2-82, ГОСТ 1759.3-83, ГОСТ 1759.4-87, ГОСТ 1759.5-87

Покрытие

Обозначение материала и покрытия

Вид

Шаг резьбы Р, мм

Обозначение

по ГОСТ 9.306-85

условное

Сталь 35

ГОСТ 1050-88



5.6

Цинковое с хроматированием

До 0,45

Ц3-6.хр

01

56.013

0,5-0,75

Ц6-9.хр

56.016

0,8 и более

Ц9.хр

56.019

Кадмиевое с хроматированием

До 0,45

Кд3-6.хр

02

56.023

0,5-0,75

Кд6-9.хр

56.026

0,8 и более

Кд9.хр

56.029

Кадмиевое с оксидированием и фосфатированием

До 0,45

Кд3-6. Хим. Окс. фос

02.05

56.023.05

0,5-0,75

Кд6-9. Хим. Окс. фос

56.026.05

0,8 и более

Кд9.

Хим. Окс. фос

56.029.05

Сталь А12

ГОСТ 1414-75

Сталь 10, 20

ГОСТ 1050-88



5.8

Цинковое с хроматированием

До 0,45

Ц3-6.хр

01

58.013

0,5-0,75

Ц6-9.хр

58.016

0,8 и более

Ц9.хр

58.019

Кадмиевое с хроматированием

До 0,45

Кд3-6.хр

02

58.023

0,5-0,75

Кд6-9.хр

58.026

0,8 и более

Кд9.хр

58.029

Кадмиевое с оксидированием и фосфатированием

До 0,45

Кд3-6.

Хим. Окс. фос

02.05

58.023.05

0,5-0,75

Кд6-9.

Хим. Окс. фос

58.026.05

0,8 и более

Кд9.

Хим. Окс. фос

58.028.05

Сталь 12Х18Н9Т Сталь 14Х17Н2 ГОСТ 5632-72

21

Пассивное

0,4 и более

Хим. Пас.

11

21.11

Латунь ЛС59-1, Л63 ГОСТ 15527-2004

32

Пассивное

0,4 и более

Хим. Пас.

11

32.11

(Измененная редакция, Изм. № 1).

4. Технические требования по ГОСТ 20868-81.
