МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

СТОЙКИ УСТАНОВОЧНЫЕ КРЕПЕЖНЫЕ ШЕСТИГРАННЫЕ С РЕЗЬБОВЫМИ КОНЦОМ И ОТВЕРСТИЕМ

Конструкция и размеры

ГОСТ 20862-81

Adjusting fixturing hexahedral supports with theaded end and hole. Design and dimensions

Взамен

ГОСТ 20862-75

Постановлением Государственного комитета СССР по стандартам от 15 апреля 1981 г, № 1983 дата введения установлена

01.07.82

Ограничение срока действия снято Постановлением Госстандарта от 10.09.92 1166

1. Настоящий стандарт распространяется на шестигранные крепежные установочные стойки с резьбовыми концом и отверстием, предназначенные для монтажа радиоэлектронной аппаратуры, и устанавливает их конструкцию и размеры.

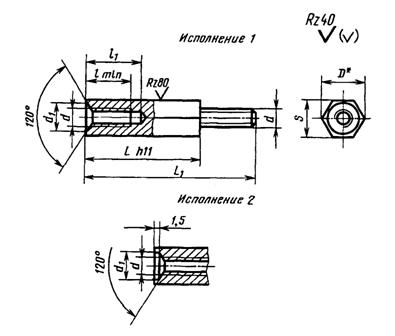

2. Конструкция и размеры крепежных установочных стоек должны соответствовать указанным на чертеже и в табл. 1 - 3.

*Размер для справок.

Таблица 1

мм

Номинальный диаметру резьбы d

2

2,5

3

4

5

6

8

Шаг резьбы Р

0,40

0,45

0,50

0,70

0,80

1,00

1,25

Размер под ключ S

Номинальный

4,0

5,0

5,5

7,0

8,0

10,0

13,0

Пред. откл.

-0,08

-0,10

-0,12

D, не менее

4,4

5,5

6,0

7,7

8,8

11,0

14,3

d1

2,2

2,7

3,2

4,3

5,3

6,4

8,4

l

4

5

6

7

8

9

12

l1

5

6

9

10

12

13

16

Таблица 2

мм

L

Длина L1 и применяемость при номинальном диаметре резьбы d

2

2,5

3

4

5

6

8

7

11

14

-

























8

12

15

-

13

16

-





















9

13

16

-

14

17

-





















10

14

17

-

15

18

-





















11

15

18

-

16

19

-





















12

16

19

-

17

20

-





















13

17

20

-

18

21

-





















14

18

21

-

19

22

-





















15

19

22

-

20

23

-

20

24

-

















16

20

23

-

21

24

-

21

25

-

















17

21

24

-

22

25

-

22

26

-

















18

22

25

-

23

26

-

23

27

-

24

30

-













19

23

26

-

24

27

-

24

28

-

25

31

-













20

24

27

-

25

28

-

25

29

-

26

32

-













22

26

29

-

27

30

-

27

31

-

28

34

-













24

28

31

-

29

32

-

29

33

-

30

36

-













26

30

33

-

31

34

-

31

35

-

32

38

-













28

32

35

-

33

36

-

33

37

-

34

40

-













30

34

37

-

35

38

-

35

39

-

36

42

-

38

44

-









32





37

40

-

37

41

-

38

42

-

40

46

-









34





39

42

-

39

43

-

40

46

-

42

49

-









36





41

44

-

41

45

-

42

48

-

44

50

-









38





43

46

-

43

47

-

44

49

-

46

52

-









40





45

48

-

45

49

-

46

52

-

48

54

-

49

57

-





42









47

51

-

48

54

-

50

57

-

51

60

-





45









50

54

-

51

56

-

53

59

-

54

62

-





48









53

57

-

54

60

-

56

63

-

57

66

-





50









55

59

-

56

62

-

58

64

-

59

67

-





53









58

62

-

59

65

-

61

68

-

62

71

-





55









60

64

-

61

66

-

63

69

-

64

72

-





58









63

67

-

64

70

-

66

73

-

67

76

-





60









65

69

-

66

71

-

67

74

-

68

77

-





65













72

76

-

73

79

-

74

83

-





70













77

81

-

78

84

-

79

87

-

82

93

-

75













82

86

-

83

89

-

84

92

-

87

98

-

80













87

91

-

88

94

-

89

97

-

92

103

-

85













92

96

-

93

99

-

94

102

-

97

108

-

90













96

101

-

98

104

-

99

107

-

102

113

-

95













102

106

-

103

109

-

104

112

-

107

118

-

100













107

111

-

108

114

-

109

117

-

112

123

-

110













116

121

-

118

124

-

119

127

-

122

133

-

120

















128

134

-

129

137

-

132

143

-

130

















138

144

-

139

147

-

142

153

-

140





















149

157

-

152

163

-

150

























162

173

-

Примечание. Знак ограничения применяемости по типоразмерам проставляют в графе рядом со значением L1.

Таблица 3

L. мм

Масса 1000 шт., кг, стальных стоек при номинальном диаметре резьбы d, мм

2

2,5

3

4

5

6

8

7

0,698

0,787













8

0,803

0,934

0,994

1,248











9

0,900

0,943

1,160

1,384











10

0,927

1,000

1,564

1,700











11

1,027

1,100

1,734

1,870











12

1,127

1,200

1,904

2,040











13

1,227

1,300

2,074

2,210











14

1,327

1,400

2,244

2,380











15

1,427

1,500

2,414

2,550

2,866

3,090









16

1,527

1,600

2,684

2,720

3,072

3,296









17

1,627

1,700

2,754

2,890

3,378

3,502









18

1,727

1,800

2,924

3,060

3,484

3,708

5,404

5,994







19

1,827

1,900

3,090

3,230

3,690

3,914

5,737

6,327







20

1,927

2,000

3,234

3,400

3,806

4,120

6,070

6,660







22

2,127

2,200

3,604

3,740

4,208

4,532

6,730

7,320







24

2,327

2,400

3,944

4,080

4,730

4,944

7,396

7,986







26

2,527

2,600

4,284

4,420

5,132

5,356

8,062

8,652







28

2,727

2,800

4,624

4,760

5,544

5,768

8,728

9,318







30

2,927

3,000

4,964

5,100

5,856

6,180

9,394

9,984

11,980

13,050





32



5,304

5,440

6,368

6,592

10,060

10,650

12,850

13,920





34



5,644

5,720

6,770

7,004

10,726

11,316

13,720

14,790





36



5,984

6,120

7,192

7,416

11,392

11,982

14,590

14,660





38



6,324

6,460

7,604

7,828

12,058

12,648

15,460

16,530





40



6,664

6,800

8,016

8,240

12,724

13,314

16,330

17,400

25,200

27,200



42





8,528

8,752

13,390

13,974

17,200

18,270

26,560

28,560

.

45





9,046

9,270

14,389

14,979

18,505

19,575

28,600

30,600



48





9,564

9,877

15,394

15,986

19,810

20,880

30,640

32,640



50





10,076

10,300

16,054

16,644

20,680

21,750

32,000

34,000



53





10,564

10,718

17,059

17,649

21,985

23,055

33,640

36,040



55





11,076

11,330

17,719

18,309

22,855

23,925

35,000

37,400



58





11,624

11,848

18,724

19,314

24,160

25,230

36,640

39,440



60





12,136

12,360

19,384

19,974

25,030

26,100

38,000

40,800



65







21,049

21,639

27,205

28,275

42,000

44,200



70







22,714

23,304

29,380

30,450

45,000

47,600

75,800

80,500

75







24,379

24,969

31,555

32,625

49,000

51,000

81,550

86,250

80







26,044

26,634

33,730

34,800

52,000

54,400

87,300

92,000

85







27,609

28,299

35,905

36,975

55,000

57,800

93,050

97,750

90







29,374

29,964

38,080

39,150

59,000

61,200

98,800

103,500

95







31,039

31,629

40,255

41,325

62,000

64,600

104,550

109,250

100







32,604

33,294

42,430

43,500

66,000

68,000

110,300

115,000

110







36,034

36,624

46,780

47,850

72,000

74,800

121,800

126,500

120









51,130

52,200

79,000

81,600

133,300

138,000

130









53,480

56,550

86,000

88,400

144,800

149,500

140











93,000

95,200

156,300

161,000

150













167,800

172,500

Примечания:

1. В числителе приведено значение массы коротких стоек, в знаменателе - длинных.

2. Для определения массы стоек из латуни значения масс, указанные в таблице, следует умножить на коэффициент 1,08.

Пример условного обозначения стойки исполнения 1 повышенной степени точности с диаметром резьбы d - 3 мм, длиной L = 20 мм и длиной L1 - 25 мм, класса прочности 5.6, с покрытием 01 толщиной 6 мкм:

Стойка М3×20× 25-56.016 ГОСТ 20862-81

То же, нормальной степени точности:

Стойка НМ3×20× 25-56.016 ГОСТ 20862-81

То же, исполнения 2 нормальной степени точности:

Стойка 2НМ3×20× 25-56.016 ГОСТ20862-81

То же, повышенной степени точности:

Стойка 2М3×20×25-56.016 ГОСТ 20862-81

Примечание. Исполнение 1 и повышенную степень точности в обозначении не указывают.

3. Марка материала и вид покрытия стоек должны соответствовать указанным в табл. 4.

Таблица 4

Марка материала

Применяемость

Класс прочности или условное обозначение группы по ГОСТ 1759.0-87, ГОСТ 1759.1-82, ГОСТ 1759.2-82, ГОСТ 1759.3-83, ГОСТ 1759.4-87, ГОСТ 1759.5-87

Покрытие

Обозначение материала и покрытия

Вид

Шаг резьбы Р, мм

Обозначение

по ГОСТ 9.306-85

условное

Сталь 35

Сталь 45

ГОСТ 1050-88



5.6

Цинковое с хроматированием

До 0,45

Ц3-6.хр

01

56.013

0,5-0,75

Ц6-9.хр

56.016

0,8 и более

Ц9.хр

56.019

Кадмиевое с хроматированием

До 0,45

Кд3-6.хр

02

56.023

0,5-0,75

Кд6-9.хр

56.026

0,8 и более

Кд9.хр

56.029

Кадмиевое с оксидированием и фосфатированием

До 0,45

Кд3-6. Хим. Окс. фос

02.05

56.023.05

0,5-0,75

Кдб-9. Хим. Оке. фос

56.026.05

0,8 и более

Кд9.

Хим. Окс. фос

56.029.05

Сталь А12

ГОСТ 1414-75



5.8

Цинковое с хроматированием

До 0,45

Ц3-6.хр

01

58.013

0,5-0,75

Ц6-9.хр

58.016

0,8 и более

Ц9.хр

58.019

Сталь 10,20

ГОСТ 1050-88

Кадмиевое с хроматированием

До 0,45

Кд3-6.хр

02

58.023

0,45-0,75

Кд6-3.хр

58.026

0,8 и более

Кд9.хр

58.029

Сталь А12

ГОСТ 1414-75

Кадмиевое с оксидированием и фосфатированием

До 0,45

Кд3-6.

Хим. Окс. фос

02.05

58.023.05

Сталь 10, 20

ГОСТ 1050-88

0,5-0,75

Кд6-9.

Хим. Окс. фос

58.026.05

0,8 и более

Кд9.

Хим. Окс. фос

58.029.05

Латунь ЛС59-1, Л63 ГОСТ 15527-2004

32

Пассивное

0,4 и более

Хим. Пас.

11

32.11

2, 3. (Измененная редакция, Изм. № 1).

4. Технические требования по ГОСТ 20868-81.
