ГОСТ 18360-93 Калибры-скобы листовые для диаметров от 3 до 260 мм. Размеры.


ГОСТ 18360-93

Группа Г28

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ


КАЛИБРЫ-СКОБЫ ЛИСТОВЫЕ ДЛЯ ДИАМЕТРОВ ОТ 3 ДО 260 мм

Размеры

Plate snap-guages for diameters from 3 to 260 mm.
Dimensions



ОКП 39 3121

Дата введения 1995-01-01

Предисловие

1 РАЗРАБОТАН Госстандартом России

ВНЕСЕН Техническим секретариатом Межгосударственного Совета по стандартизации, метрологии и сертификации

2 ПРИНЯТ Межгосударственным Советом по стандартизации, метрологии и сертификации 21 октября 1993 г.

За принятие проголосовали:

Наименование государства

Наименование национального органа по стандартизации

Республика Кыргызстан

Кыргызстандарт

Республика Молдова

Молдовастандарт

Российская Федерация

Госстандарт России

Республика Таджикистан

Таджикстандарт

Туркменистан

Туркменглавгосинспекция

Украина

Госстандарт Украины


3 Постановлением Комитета Российской Федерации по стандартизации, метрологии и сертификации от 02.06.94 N 160 межгосударственный стандарт ГОСТ 18360-93 введен в действие непосредственно в качестве государственного стандарта Российской Федерации с 01.01.95

4 ВЗАМЕН ГОСТ 18360-73, ГОСТ 18361-73, ГОСТ 18362-73, ГОСТ 18363-73, ГОСТ 18364-73

ИНФОРМАЦИОННЫЕ ДАННЫЕ

ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

Номер пункта

ГОСТ 2015-84

6, 7

ГОСТ 6636-69

3

ГОСТ 18369-73

1, 5

ГОСТ 21401-75

4

ОСТ 1203

4

OCT 1205

4

ОCT 1208

4

ОСТ 1209

4

ОСТ 1219

4

ОСТ 1220

4

ОСТ НКМ 1221

4



Настоящий стандарт распространяется на гладкие листовые односторонние и двусторонние двупредельные калибры-скобы для контроля валов диаметрами от 3 до 260 мм.

Калибры-скобы для диаметров от 3 до 180 мм предназначены для контроля валов с допусками по ЕСДП 6-го и более грубых квалитетов и по системе ОСТ 2-го и более грубых классов точности; для диаметров свыше 180 до 260 мм - для контроля валов с допусками по ЕСДП 8-го и более грубых квалитетов и по системе ОСТ 3-го и более грубых классов точности.

Требования настоящего стандарта являются обязательными, кроме пп.1 (примечания), 5 (последний абзац), 8.

1. Конструкция и основные размеры односторонних калибров-скоб должны соответствовать указанным на черт.1 и в табл.1, двусторонних калибров-скоб - на черт.2 и в табл.2.

Калибры-скобы односторонние для диаметров от 3 до 10 мм

ГОСТ 18360-93 Калибры-скобы листовые для диаметров от 3 до 260 мм. Размеры


_______________
* Размеры рекомендуемые.

Калибры-скобы односторонние для диаметров св. 10 до 100 мм

ГОСТ 18360-93 Калибры-скобы листовые для диаметров от 3 до 260 мм. Размеры

_______________
* Размеры рекомендуемые.

Черт.1



Калибры-скобы односторонние для диаметров св. 100 до 260 мм

ГОСТ 18360-93 Калибры-скобы листовые для диаметров от 3 до 260 мм. Размеры

1 - корпус; 2 - ручка-накладка по ГОСТ 18369-73

Черт.1 (продолжение)


Примечания:

1. Калибры-скобы диаметром до 20 мм включительно изготовляют без ручек-накладок.

2. Допускается не изготовлять отверстия диаметром 3-5 мм у калибров-скоб для контроля диаметров св. 3 до 100 мм.

Таблица 1


Размеры, мм

Dном.

D1

H

h

l

l1

l2

s

Масса, кг, не более

От 3 до 10

38

36

15

-

6

3

4

0,03

Св. 10 до 20

60

55

24

18

11


5

0,09

Св. 20 до 30

75

68

30

20

13



0,14

Св. 30 до 40

95

82

37

22




0,20

Св. 40 до 56

120

100

44

25

15


6

0,36

Св. 56 до 70

140

118

50

28

17

4


0,47

Св. 70 до 85

160

135

55

32

20



0,58

Св. 85 до 100

180

150

59

36

21

6


0,70

Св. 100 до 120

215

170

65

40

24


7

1,00

Св. 120 до 140

240

185

70





1,16

Св. 140 до 160

265

200

75




8

1,57

Св. 160 до 180

285

215

80





1,73

Св. 180 до 205

320

245

85

50

27

10


2,09

Св. 205 до 230

350

265

90





2,36

Св. 230 до 260

380

280

95





2,64


Примечание. Для граничных интервалов размеров Dном., отличающихся от нормального ряда Ra 40, калибры-скобы изготовляют по размерам ближайшего предыдущего интервала (например, для Dном.=40,5 мм, размеры калибра-скобы выбирать из интервала св. 30 до 40 мм).

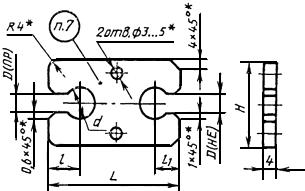

Калибры-скобы двусторонние для диаметров от 3 до 10 мм

ГОСТ 18360-93 Калибры-скобы листовые для диаметров от 3 до 260 мм. Размеры


_______________
* Размеры рекомендуемые.

Черт.2


Примечание. Допускается отверстия диаметром 3-5 мм не изготовлять.

Таблица 2


Размеры, мм

Dном.

d

L

l

l1

H

Масса, кг, не более

От 3 до 6

8

40

10

8

25

0,03

Св. 6 до 10

12

50

12

10

32

0,04


2. Обозначение односторонних калибров-скоб для диаметров св. 10 до 260 мм - в соответствии с табл.3.

Таблица 3

Обозначение калибров-скоб

Применяемость

Dном., мм

8113-0101


10,5

8113-0102


11,0

8113-0103


11,5

8113-0104


12,0

8113-0105


13,0

8113-0106


14,0

8113-0107


15,0

8113-0108


16,0

8113-0109


17,0

8113-0110


18,0

8113-0111


19,0

8113-0112


20,0

8113-0113


21,0

8113-0114


22,0

8113-0115


23,0

8113-0116


24,0

8113-0117


25,0

8113-0118


26,0

8113-0119


27,0

8113-0120


28,0

8113-0121


29,0

8113-0122


30,0

8113-0123


31,0

8113-0124


32,0

8113-0125


33,0

8113-0126


34,0

8113-0127


35,0

8113-0128


36,0

8113-0129


37,0

8113-0130


38,0

8113-0131


39,0

8113-0132


40,0

8113-0133


41,0

8113-0134


42,0

8113-0135


44,0

8113-0136


45,0

8113-0137


46,0

8113-0138


47,0

8113-0139


48,0

8113-0140


50,0

8113-0141


52,0

8113-0162


53,0

8113-0142


55,0

8113-0163


56,0

8113-0143


58,0

8113-0144


60,0

8113-0145


62,0

8113-0146


63,0

8113-0147


65,0

8113-0164


67,0

8113-0149


70,0

8113-0165


71,0

8113-0150


72,0

8113-0151


75,0

8113-0152


78,0

8113-0153


80,0

8113-0154


82,0

8113-0155


85,0

8113-0156


88,0

8113-0157


90,0

8113-0158


92,0

8113-0159


95,0

8113-0160


98,0

8113-0161


100,0

8113-0201


102,0

8113-0202


105,0

8113-0203


108,0

8113-0204


110,0

8113-0205


112,0

8113-0206


115,0

8113-0207


120,0

8113-0208


125,0

8113-0209


130,0

8113-0210


135,0

8113-0211


140,0

8113-0212


145,0

8113-0213


150,0

8113-0214


155,0

8113-0215


160,0

8113-0216


165,0

8113-0217


170,0

8113-0218


175,0

8113-0219


180,0

8113-0301


185,0

8113-0302


190,0

8113-0303


195,0

8113-0304


200,0

8113-0305


205,0

8113-0306


210,0

8113-0307


215,0

8113-0308


220,0

8113-0309


225,0

8113-0310


230,0

8113-0311


240,0

8113-0312


250,0

8113-0313


260,0


3. Обозначение калибров-скоб для диаметров от 3 до 10 мм в соответствии с табл.4.

Таблица 4

Обозначение калибров-скоб

Применяемость

Dном., мм

односторонних

двусторонних

односторонних

двусторонних

8113-0001

8102-0201



3,0

8113-0002

8102-0202



3,2

8113-0003

8102-0203



3,4

8113-0004

8102-0204



3,5

8113-0005

8102-0205



3,6

8113-0006

8102-0206



3,8

8113-0007

8102-0207



4,0

8113-0008

8102-0208



4,2

8113-0009

8102-0209



4,5

8113-0010

8102-0210



4,8

8113-0011

8102-0211



5,0

8113-0024

8102-0224



5,3

8113-0025

8102-0225



5,6

8113-0014

8102-0214



6,0

8113-0015

8102-0215



6,3

8113-0016

8102-0216



6,5

8113-0026

8102-0226



6,7

8113-0017

8102-0217



7,0

8113-0027

8102-0227



7,1

8113-0018

8102-0218



7,5

8113-0019

8102-0219



8,0

8113-0020

8102-0220



8,5

8113-0021

8102-0221



9,0

8113-0022

8102-0222



9,5

8113-0023

8102-0223



10,0


Примечания:

1. Размеры Dном. приняты по ряду Ra 40 нормальных линейных размеров по ГОСТ 6636-69.

2. Обозначение калибров-скоб промежуточных размеров D - в соответствие с принятым у изготовителя.

3. При обозначении корпуса калибра-скобы (дет.1) к основному обозначению калибра-скобы добавляют цифры 001, например, для Dном. - 10,5 мм: 8113-0101/001.


Пример условного обозначения гладкого двустороннего листового калибра-скобы диаметром Dном.=3,4 мм для контроля вала с полем допуска h9:

Калибр-скоба 8102-0203 h9 ГОСТ 18360-93


То же, для контроля вала с полем допуска C3:

Калибр-скоба 8102-0203 C3 ГОСТ 18360-93


То же, для приемного калибра-скобы П-ПР:

Калибр-скоба 8102-0203 С3 П-ПР ГОСТ 18360-93

4. Исполнительные размеры калибров-скоб для валов с допусками по ЕСДП - по ГОСТ 21401-75, с допусками по системе ОСТ - в зависимости от класса точности контролируемого вала - по ОСТ 1203, ОСТ 1205, ОСТ 1208, ОСТ 1209, ОСТ 1219, ОСТ 1220, ОСТ НКМ 1221.

5. Ручки-накладки обязательны только для калибров-скоб для контроля валов диаметрами св. 20 до 180 мм с допусками по ЕСДП 6-го и 7-го квалитетов и 2-го и 2а классов точности по системе ОСТ; для контроля валов диаметрами св. 180 до 260 мм - с допусками по ЕСДП 8-го и 9-го квалитетов и 3-го класса точности - по системе OCT.

Ручки-накладки в зависимости от Dном. - в соответствии с табл.5.

Таблица 5

Dном., мм Обозначение ручек-накладок (дет.2) по ГОСТ 18369-73

Св. 20 до 56

8056-0013

56 " 100

8056-0015

100 " 160

8056-0018

160 " 260

8056-0020



Допускается крепить ручки-накладки приклеиванием или методом горячей формовки. Клеевой шов должен обеспечивать неразъемность соединения. Прочность на сдвиг - не менее 4 МПа (40 кгс/см2).

6. Технические требования - по ГОСТ 2015-84.

7. Маркировка - по ГОСТ 2015-84 с добавлением децимального обозначения калибра-скобы по настоящему стандарту.

8. Конструкция и размеры корпуса калибров-скоб указаны в приложении.

ПРИЛОЖЕНИЕ (рекомендуемое). КОНСТРУКЦИЯ И РАЗМЕРЫ КОРПУСА КАЛИБРА-СКОБЫ

ПРИЛОЖЕНИЕ
Рекомендуемое


Конструкция и размеры корпуса (дет.1) для диаметров св. 10 до 260 мм должны соответствовать указанным на черт.3 и в табл.6.

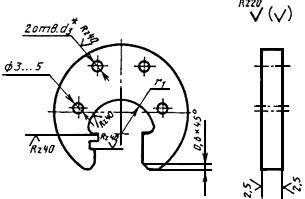

Калибры-скобы односторонние для диаметров св. 10 до 180 мм

ГОСТ 18360-93 Калибры-скобы листовые для диаметров от 3 до 260 мм. Размеры

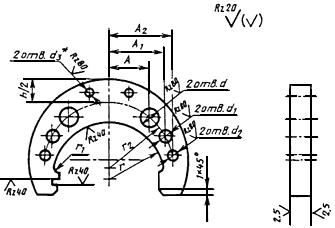

Калибры-скобы односторонние для диаметров св. 100 до 260 мм

ГОСТ 18360-93 Калибры-скобы листовые для диаметров от 3 до 260 мм. Размеры


_______________
* Отверстия d3 - по сопрягаемой дет.2.

Черт.3



Таблица 6

мм
Dном. A A1 A2 d d1 d2 r r1 r2

От 3 до 10

-

-

-

-

-

-

-

-

-

Св. 10 до 20







13

4


Св. 20 до 30







18

5


Св. 30 до 40







23



Св. 40 до 56







31

6


Св. 56 до 70







40



Св. 70 до 85







48

8


Св. 85 до 100







55



Св. 100 до 120

-

64

85


30

22

70

6

86

Св. 120 до 140

-

69

94


36

25

80


98

Св. 140 до 160

-

76

105




90


109

Св. 160 до 180

-

80

114


40

30

100


119

Св. 180 до 205

85

122

135

40

32

22

115

8

137

Св. 205 до 230

87

132

149

45

36

25

130


151

Св. 230 до 260

95

143

164

48

38

28

145


166

Текст документа сверен по:
официальное издание
М.: Издательство стандартов, 1995
