ГОСТ Р ЕН 1608-2008 Изделия теплоизоляционные, применяемые в строительстве. Методы определения прочности при растяжении параллельно лицевым поверхностям

     ГОСТ Р ЕН 1608-2008

Группа Ж19





НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ


ИЗДЕЛИЯ ТЕПЛОИЗОЛЯЦИОННЫЕ, ПРИМЕНЯЕМЫЕ В СТРОИТЕЛЬСТВЕ

Метод определения прочности

при растяжении параллельно лицевым поверхностям

Thermal insulating products for building applications.

Method for determination of tensile strength parallel to faces

ОКС 91.100.60

Дата введения 2009-01-01





Предисловие

Цели  и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения"

Сведения  о стандарте

1  ПОДГОТОВЛЕН Некоммерческим партнерством "Производители современной минеральной изоляции "Росизол"" на основе выполненного Открытым акционерным обществом "Центр методологии нормирования и стандартизации в строительстве" (ОАО "ЦНС") аутентичного перевода, указанного в пункте 4

2  ВНЕСЕН Техническим комитетом по стандартизации ТК 465 "Строительство"

3  УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 13 марта 2008 г. N 52-ст

4  Настоящий стандарт идентичен европейскому стандарту ЕН 1608:1996 "Теплоизоляционные изделия, применяемые в строительстве - Определение прочности при растяжении параллельно лицевым поверхностям" (EN 1608:1996 "Thermal insulating products for building applications - Determination of tensile strength parallel to faces").

Наименование  настоящего стандарта изменено по отношению к европейскому стандарту для приведения в соответствие с ГОСТ Р 1.5-2004 (подраздел 3.5).

При  применении настоящего стандарта рекомендуется использовать вместо ссылочных международных и европейских стандартов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в дополнительном приложении А

5  ВВЕДЕН ВПЕРВЫЕ

Информация  об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет

Введение

Применение  настоящего стандарта, устанавливающего метод определения прочности при растяжении, позволяет получить адекватную оценку качества теплоизоляционных материалов, изготавливаемых в Российской Федерации и странах ЕС, обеспечить конкурентоспособность российской продукции на международном рынке, активизировать участие Российской Федерации в работе по международной стандартизации.

Настоящий  стандарт не отменяет метод определения прочности при растяжении, установленный ГОСТ 17177-94, который применяют, когда это технически и экономически целесообразно и обоснованно.

     1 Область применения

Настоящий  стандарт распространяется на теплоизоляционные изделия, применяемые в строительстве (далее - изделия), и устанавливает требования к средствам испытания и методике определения прочности при растяжении параллельно лицевым поверхностям.

Метод,  установленный настоящим стандартом, может применяться в случаях, когда необходимо определить, обладают ли изделия достаточной прочностью, чтобы выдерживать напряжения, возникающие при их транспортировании и проведении строительных работ.

     2 Нормативные ссылки

В  настоящем стандарте использованы ссылки на следующие международные и европейские стандарты:

ЕН  823:1994 Теплоизоляционные изделия, применяемые в строительстве - Определение толщины

ИСО  5725-1:1994 Точность (правильность и прецизионность) методов и результатов измерений - Часть 1: Общие положения и определения

ИСО  5725-2:1994 Точность (правильность и прецизионность) методов и результатов измерений - Часть 2: Основной метод определения повторяемости и воспроизводимости стандартного метода измерений

ЕН  12085:1997 Теплоизоляционные изделия, применяемые в строительстве - Определение линейных размеров образцов для испытаний

     3 Термины и определения

В  настоящем стандарте применен следующий термин с соответствующим определением:

3.1  прочность при растяжении параллельно лицевым поверхностям (tensile strength parallel to faces) : Отношение максимального значения силы, действующей при растяжении образца параллельно лицевым поверхностям, к площади поперечного сечения рабочего участка образца.

     4 Сущность метода

Образец  для испытания закрепляют в двух зажимах, устанавливают в разрывную машину, а затем растягивают в противоположные стороны с заданной скоростью.

Регистрируют  максимальное значение силы растяжения и вычисляют прочность образца при растяжении параллельно лицевым поверхностям.

     5 Средства испытания

5.1  Разрывная машина с заданным диапазоном силы растяжения и деформации, обеспечивающая постоянную скорость движения подвижного захвата (10 мм/мин ±10%) и измерение силы растяжения с погрешностью ±1%.

5.2  Два зажима, рассчитанные так, чтобы исключить разрушение образца в месте его крепления к зажимам. Зажимы закрепляют на образце так, чтобы при испытании напряжение растяжения распределялось равномерно по площади поперечного сечения рабочего участка.

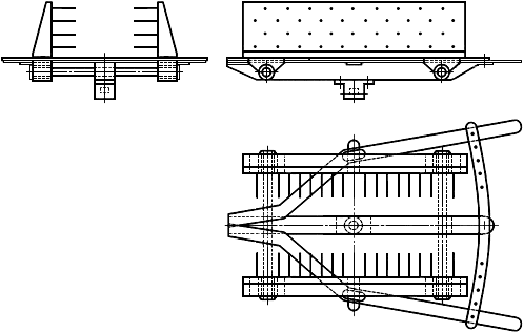

Пример  применяемого зажима приведен на рисунке 1.



Рисунок 1 - Пример применяемого зажима



Примечание  - Допускается применять другие средства или метод испытания, обеспечивающие получение результата с указанной погрешностью.



     6 Образцы для испытания

6.1  Размеры образцов

Толщина  образцов, предназначенных для испытания, должна быть равна толщине изделия, из которого они вырезаны, включая толщину обкладки, облицовки и/или покрытия.

Форма  и размеры испытуемых образцов приведены на рисунке 2. Для изделий небольших размеров или при ограниченных возможностях средств испытаний длину и ширину образцов необходимо уменьшать пропорционально при минимальной длине образцов 500 мм.



а - рабочий участок



Рисунок 2 - Форма и размеры испытуемого образца



Примечание  - Допускается использовать образцы другой формы, обеспечивающие получение результата с той же погрешностью.



6.2  Число образцов

Число  испытуемых образцов указывают в стандарте на конкретное изделие. Если в стандарте на конкретное изделие не установлено число образцов, то следует испытывать не менее трех образцов.

Примечание  - При отсутствии стандарта на конкретное изделие число образцов может быть согласовано между заинтересованными сторонами.

6.3  Подготовка образцов к испытанию

Образцы  вырезают из изделия так, чтобы направление длины образцов соответствовало направлению силы растяжения, действующей на изделие при его применении по назначению.

При  подготовке образцов к испытанию не допускается нарушать структуру изделия, из которого вырезаны эти образцы.

Примечание  - Специальные методы подготовки образцов (если необходимо) могут быть приведены в стандарте на конкретное изделие.

6.4  Кондиционирование образцов

Образцы  перед испытанием выдерживают не менее 6 ч при температуре (23±5) °С. В случае разногласий образцы выдерживают при температуре (23±2) °С и относительной влажности воздуха (50±5)% в течение времени, указанного в стандарте на конкретное изделие.

     7 Методика проведения испытания

7.1  Условия проведения испытания

Испытание  проводят при температуре (23±5) °С. В случае разногласий испытание проводят при температуре (23±2) °С и относительной влажности воздуха (50±5)%.

7.2  Проведение испытания

Измеряют  толщину рабочего участка образца с погрешностью не более 1 мм в соответствии с ЕН 823.

Измеряют  длину   и ширину рабочего участка образца с погрешностью не более 1 мм в соответствии с ЕН 12085.

Образец  закрепляют в двух зажимах так, чтобы при испытании напряжение растяжения распределялось равномерно по площади поперечного сечения рабочего участка образца. Образец с зажимами закрепляют в разрывной машине и прикладывают силу растяжения при постоянной скорости движения подвижного захвата (см. 5.1) до момента разрыва образца.

Регистрируют  максимальное значение силы растяжения в килоньютонах.

Отмечают  место разрушения образца.

Образцы,  разрушение которых произошло за пределами рабочего участка, не учитывают (см. рисунок 2).

     8 Обработка и представление результатов испытания

Прочность  при растяжении изделий параллельно лицевым поверхностям , кПа, вычисляют по формуле

,

где - зарегистрированное максимальное значение силы растяжения, кН;

        - толщина рабочего участка образца, м;

        - ширина рабочего участка образца, м.

За  результат испытания принимают среднеарифметическое значение результатов отдельных испытаний, округленное до второй значащей цифры.

     9 Точность метода

В  соответствии с результатами "кругового испытания", в котором применялись аналогичные средства испытания и осуществлялась аналогичная подготовка образцов к испытанию, установлены следующие характеристики точности определения прочности при растяжении :

-  предел 95%-ной повторяемости 3%;

-  предел 95%-ной воспроизводимости 15%.

Приведенные  выше термины соответствуют ИСО 5725-1 и ИСО 5725-2.

     10 Отчет об испытании

Отчет  об испытании должен содержать:

a)  ссылку на настоящий стандарт;

b)  идентификацию изделия:

1)  наименование изделия, предприятия-изготовителя или поставщика,

2)  код маркировки,

3)  вид изделия,

4)  вид упаковки,

5)  форму поставки изделия в лабораторию,

6)  дополнительную информацию (если необходимо), например, номинальные размеры, номинальную плотность;

c)  методику проведения испытания:

1)  подготовку к испытанию, порядок отбора образцов, например, кто проводил отбор образцов и в каком месте,

2)  условия кондиционирования образцов,

3)  размеры и число образцов,

4)  любые отклонения от требований, приведенных в разделах 6 и 7,

5)  дату проведения испытания,

6)  общую информацию об испытании,

7)  обстоятельства, которые могли бы повлиять на результаты испытания.

Примечание  - Сведения об оборудовании и о лаборанте, проводившем испытание, должны находиться в лаборатории, однако в отчете их не указывают;

d)  результаты испытания: результаты каждого отдельного испытания и среднеарифметическое значение прочности при растяжении параллельно лицевым поверхностям образца.

Приложение А

(справочное)



Сведения о соответствии национальных стандартов Российской Федерации

ссылочным международным и европейским стандартам

Таблица А.1



Обозначение ссылочных международных

и европейских стандартов


Обозначение и наименование соответствующих национальных стандартов


ИСО 5725-1:1994


ГОСТ Р ИСО 5725-1-2002 Точность (правильность и прецизионность) методов и результатов измерений. Часть 1. Общие положения и определения


ИСО 5725-2:1994


ГОСТ Р ИСО 5725-2-2002 Точность (правильность и прецизионность) методов и результатов измерений. Часть 2. Основной метод определения повторяемости и воспроизводимости стандартного метода измерений


EH 12085:1997


ГОСТ Р ЕН 12085-2008 Изделия теплоизоляционные, применяемые в строительстве. Методы измерения линейных размеров образцов, предназначенных для испытаний


EH 823:1994


ГОСТ Р ЕН 823-2008 Изделия теплоизоляционные, применяемые в строительстве. Методы измерения толщины


Электронный текст документа

подготовлен ЗАО "Кодекс" и сверен по:

официальное издание

М.: Стандартинформ, 2008
