ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

СОЕДИНЕНИЯ ТРУБОПРОВОДОВ РЕЗЬБОВЫЕ

КОНТРГАЙКИ

КОНСТРУКЦИЯ

ГОСТ 15803-76

ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ

Москва

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

Соединения трубопроводов резьбовые

КОНТРГАЙКИ

Конструкция

Threaded pipeline connections. Counernuts.
Construction

ГОСТ
15803-76

Дата введения 01.01.78

1. Настоящий стандарт распространяется на контргайки для резьбовых соединений трубопроводов общемашиностроительного применения.

Все требования настоящего стандарта являются обязательными.

Стандарт может быть использован для сертификации с объемами и методами сертификационных испытаний по ГОСТ 15763.

(Измененная редакция, Изм. № 3).

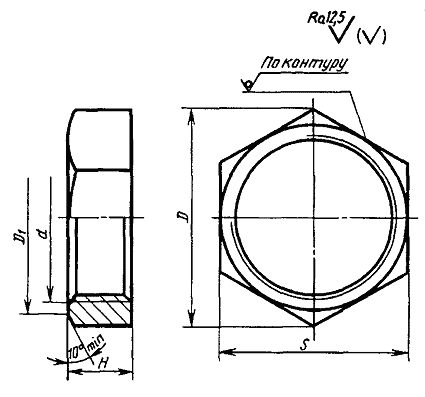

2. Конструкция и основные размеры контргаек должны соответствовать указанным на чертеже и в таблице.

Примечание. D1 = (0,9 ÷ 0,95) S.

Размеры в мм

Резьба d

D

H

S

Масса, 1000 шт., кг

Номин.

Пред. откл.

М12´1,5

19,6

- 0,8

6

17

7

М14´1,5

21,9

19

8

М16´1,5

25,4

- 0,9

22

11

М18´1,5

27,7

24

12

М20´1,5

31,2

- 1,0

27

16

М22´1,5

34,6

7

30

23

М24´1,5

36,9

- 1,1

32

25

М26´1,5

41,6

- 1,3

8

36

40

(М27´2)

М30´2

47,3

41

49

М36´2

53,1

- 1,4

9

46

62

М42´2

57,7

- 1,5

50

71

М45´2

63,5

- 1,7

55

77

М52´2

75,0

- 1,8

10

65

112

Примечания

1. Значения, приведенные в скобках, применять не рекомендуется.

2. Масса указана для справок.

Пример условного обозначения контргайки с резьбой М30´2:

Контргайка М30 ГОСТ 15803-76

(Измененная редакция, Изм. №1, 3).

3. Технические требования, приемка, методы испытаний, упаковка, транспортирование и хранение - по ГОСТ 15763.

(Измененная редакция, Изм. № 3).

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Техническим комитетом 155 «Соединения трубопроводов общемашиностроительного применения»

РАЗРАБОТЧИКИ Б.В. Максимовский; Г.В. Поляков, канд. техн. наук; С.А. Михайлова

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета стандартов Совета Министров СССР от 21.05.76 № 1245

Изменение № 3. Принято Межгосударственным Советом по стандартизации, метрологии и сертификации (протокол № 8 от 12.10.95)

За принятие проголосовали:

Наименование государства

Наименование национального органа по стандартизации

Республика Белоруссия

Белстандарт

Республика Казахстан

Госстандарт Республики Казахстан

Республика Молдова

Молдовастандарт

Российская Федерация

Госстандарт России

Республика Таджикистан

Таджикский государственный центр по стандартизации, метрологии и сертификации

Туркменистан

Туркменглавгосинспекция

Украина

Госстандарт Украины

3. ВЗАМЕН ГОСТ 15803-70

4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

Номер пункта

ГОСТ 15763-91

1, 3

5. Ограничение срока действия снято по протоколу № 7-95 Межгосударственного Совета по стандартизации, метрологии и сертификации (ИУС 11-95)

6. ПЕРЕИЗДАНИЕ (январь 1998 г.) с Изменениями № 1, 2, 3, утвержденными в декабре 1978 г., июле 1982 г., августе 1996 г. (ИУС 12-78, 11-82, 11-96)
