ГОСТ Р ИСО
14579-
2009

ВИНТЫ С ЦИЛИНДРИЧЕСКОЙ ГОЛОВКОЙ
И ЗВЕЗДООБРАЗНЫМ УГЛУБЛЕНИЕМ
ПОД КЛЮЧ

ISO 14579:2001
Hexalobular socket head cap screws
(IDT)

Москва

Стандартинформ

2009

Предисловие

Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. № 184-ФЗ «О техническом регулировании», а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 «Стандартизация в Российской Федерации. Основные положения»

Сведения о стандарте

1 ПОДГОТОВЛЕН Федеральным государственным унитарным предприятием «Центральный ордена Трудового Красного Знамени научно-исследовательский автомобильный и автомоторный институт» (ФГУП «НАМИ») на основе собственного перевода стандарта, указанного в пункте 4

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 229 «Крепежные изделия»

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 26 августа 2009 г. № 310-ст

4 Настоящий стандарт идентичен международному стандарту ИСО 14579:2001 «Винты с цилиндрической головкой и шестилепестковым углублением под торцовый ключ» (ISO 14579:2001 «Hexalobular socket head cap screws»).

Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ Р 1.5-2004 (пункт 3.5).

При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в дополнительном приложении В

5 ВВЕДЕН ВПЕРВЫЕ

Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе «Национальные стандарты», в текст изменений и поправок - в ежемесячно издаваемых информационных указателях «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет

Содержание

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

ВИНТЫ С ЦИЛИНДРИЧЕСКОЙ ГОЛОВКОЙ
И ЗВЕЗДООБРАЗНЫМ УГЛУБЛЕНИЕМ ПОД КЛЮЧ

Star-type internal socket button cap screws

Дата введения - 2010-01-01

1 Область применения

Настоящий стандарт устанавливает характеристики винтов с цилиндрической головкой и звездообразным углублением под ключ с резьбой от М2 до М20 для изделий класса точности А.

В особых случаях, когда требуются другие требования, чем установленные в настоящем стандарте, они должны выбираться из действующих международных стандартов, таких как, например, ИСО 261, ИСО 888, ИСО 898-1, ИСО 965-2, ИСО 965-3, ИСО 3506-1 и ИСО 4759-1.

2 Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие стандарты:

ИСО 225:1983 Изделия крепежные. Болты, винты, шпильки и гайки. Символы и обозначения размеров

ИСО 898-1:1999 Механические свойства крепежных изделий из углеродистой и легированной стали. Часть 1. Болты, винты и шпильки

ИСО 965-2:1998 Резьбы метрические. ИСО общего применения. Допуски. Часть 2. Предельные размеры для наружной и внутренней резьб общего применения. Средний класс точности

ИСО 965-3:1998 Метрическая резьба ИСО общего применения. Допуски. Часть 3. Предельные размеры для конструкционной резьбы

ИСО 3269:2000 Изделия крепежные. Приемочный контроль

ИСО 3506-1:1997 Механические свойства крепежных изделий из коррозионно-стойкой нержавеющей стали. Часть 1. Болты, винты и шпильки

ИСО 4042:1999 Изделия крепежные. Электролитические покрытия

ИСО 4753:1999 Изделия крепежные. Концы деталей с наружной метрической резьбой ИСО

ИСО 4759-1:2000 Изделия крепежные. Допуски. Часть 1. Болты, винты, шпильки и гайки. Классы точности А, В и С

ИСО 6157-1:1988 Изделия крепежные. Дефекты поверхности. Часть 1. Болты, винты и шпильки общего назначения

ИСО 8839:1986 Механические свойства крепежных изделий. Болты, винты, шпильки и гайки из цветных металлов

ИСО 8992:2005 Изделия крепежные. Общие требования для болтов и гаек

ИСО 10664:2005 Углубление звездообразное для ввертывания болтов и винтов

ИСО 10683:2000 Изделия крепежные. Неэлектролитические цинковые ламеллевые покрытия

3 Размеры

Размеры указаны на рисунке 1 и в таблице 1.

Символы и их обозначения, за исключением А и v, установлены в ИСО 225.

Максимальные размеры зоны перехода

от стержня к головке

lf max = 1,7 rmax

rmax = (da, max - ds, max)/2

rmin, см. таблицу 1

___________

a Размер ds является действительным, если установлен размер ls.

с Участок неполной резьбы и 2Р.

b - Для типоразмеров ≤ М4 допускается выполнять конец без фаски, см. ИСО 4753;

d - верхняя кромка головки скруглена или с фаской по выбору изготовителя;

е - нижняя кромка головки может быть скруглена или с фаской до размера dw и должна быть без заусенцев;

f - базовая линия для dw.

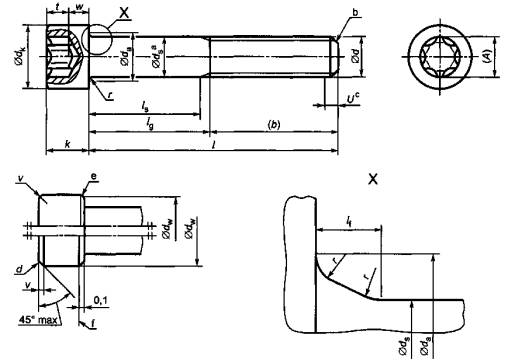

Рисунок 1

Таблица 1

В миллиметрах

Резьба d

М2

М2,5

МЗ

М4

М5

Мб

М8

Рa

0,4

0,45

0,5

0,7

0,8

1

1,25

bb (для справок)

16

17

18

20

22

24

28

dk

не болееc

3,80

4,50

5,50

7,00

8,50

10,00

13,00

не болееd

3,98

4,68

5,68

7,22

8,72

10,22

13,27

не менее

3,62

4,32

5,32

6,78

8,28

9,78

12,73

da, не более

2,6

3,1

3,6

4,7

5,7

6,8

9,2

ds

не более

2,00

2,50

3,00

4,00

5,00

6,00

8,00

не менее

1,86

2,36

2,86

3,82

4,82

5,82

7,78

lf, не более

0,51

0,51

0,51

0,6

0,6

0,68

1,02

k

не более

2,00

2,50

3,00

4,00

5,00

6,00

8,00

не менее

1,86

2,36

2,86

3,82

4,82

5,7

7,64

r, не менее

0,1

0,1

0,1

0,2

0,2

0,25

0,4

v, не более

0,2

0,25

0,3

0,4

0,5

0,6

0,8

dw, не менее

3,48

4,18

5,07

6,53

8,03

9,38

12,33

w, не менее

0,55

0,85

1,15

1,4

1,9

2,3

3,3

Звездо­образное углубление

Номер

6

8

10

20

25

30

45

А (размер для справок)

1,75

2,4

2,8

3,95

4,5

5,6

7,95

t

не более

0,84

1,04

1,27

1,80

2,03

2,42

3,31

не менее

0,71

0,91

1,01

1,42

1,65

2,02

2,92

le

Длина цилиндрического стержня ls и длина зажима lg

Номинальный размер

не менее

не более

ls, не менее

lg, не более

ls, не менее

lg, не более

ls, не менее

lg, не более

ls, не менее

lg, не более

ls, не менее

lg, не более

ls, не менее

lg, не более

ls, не менее

lg, не более

3

2,8

3,2





























4

3,76

4,24





























5

4,76

5,24





























6

5,76

6,24





























8

7,71

8,29





























10

9,71

10,29





























12

11,65

12,35





























16

15,65

16,35





























20

19,58

20,42

2

4

























25

24,58

25,42





5,75

8

4,5

7

















30

29,58

30,42









9,5

12

6,5

10

4

8









35

34,5

35,5













11,5

15

9

13

6

11





40

39,5

40,5













16,5

20

14

18

11

16

5,75

12

45

44,5

45,5

















19

23

16

21

10,75

17

50

49,5

50,5

















24

28

21

26

15,75

22

55

54,4

55,6





















26

31

20,75

27

60

59,4

60,6





















31

36

25,75

32

65

64,4

65,6

























30,75

37

70

69,4

70,6

























35,75

42

80

79,4

80,6

























45,75

52

В миллиметрах

Продолжение таблицы 1

Резьба d

М10

М12

(М14)

М16

(М18)

М20

Рa

1,5

1,75

2

2

2,5

2,5

bb (для справок)

32

36

40

44

48

52

dk

не болееc

16,00

18,00

21,00

24,00

27,00

30,00

не болееd

16,27

18,27

21,33

24,33

27,33

30,33

не менее

15,73

17,73

20,67

23,67

26,67

29,67

da, не более

11,2

13,7

15,7

17,7

20,2

22,4

ds

не более

10,00

12,00

14,00

16,00

18,00

20,00

не менее

9,78

11,73

13,73

15,73

17,73

19,67

lf, не более

1,02

1,45

1,45

1,45

1,87

2,04

k



10,00

12,0

14,00

16,00

18,00

20,00



9,64

11,57

13,57

15,57

17,57

19,48

r, не менее

0,4

0,6

0,6

0,6

0,6

0,8

v, не более

1

1,2

1,4

1,6

1,8

2

dw, не менее

15,33

17,23

20,17

23,17

25,87

28,87

w, не менее

4

4,8

5,8

6,8

7,8

8,6

Звездо­образное углубление

Номер

50

55

60

70

80

90

А (размер для справок)

8,95

11,35

13,45

15,7

17,75

20,2

t

не более

4,02

5,21

5,99

7,01

8,00

9,20

не менее

3,62

4,82

5,62

6,62

7,50

8,69

le

Длина цилиндрического стержня ls и длина зажима lg

Номинальный размер

не менее

не более

ls, не менее

lg, не более

ls, не менее

lg, не более

ls, не менее

lg, не более

ls, не менее

lg, не более

ls, не менее

lg, не более

ls, не менее

lg, не более

16

15,65

16,35

























20

19,58

20,42

























25

24,58

25,42

























30

29,58

30,42

























35

34,5

35,5

























40

39,5

40,5

























45

44,5

45,5

5,5

13





















50

49,5

50,5

10,5

18





















55

54,4

55,6

15,5

23

10,25

19

















60

59,4

60,6

20,5

28

15,25

24

10

20













65

64,4

65,6

25,5

33

20,25

29

15

25

11

21









70

69,4

70,6

30,5

38

25,25

34

20

30

16

26

9,5

22





80

79,4

80,6

40,5

48

35,25

44

30

40

26

36

19,5

32

15,5

28

90

89,3

90,7

50,5

58

45,25

54

40

50

36

46

29,5

42

25,5

38

100

99,3

100,7

60,5

68

55,25

64

50

60

46

56

39,5

52

35,5

48

110

109,3

110,7





65,25

74

60

70

56

66

49,5

62

45,5

58

120

119,3

120,7





75,25

84

70

80

66

76

59,5

72

55,5

68

130

129,2

130,8









80

90

76

86

69,5

82

65,5

78

140

139,2

140,8









90

100

86

96

79,5

92

75,5

88

150

149,2

150,8













96

106

89,5

102

85,5

98

160

159,2

160,8













106

116

99,5

112

95,5

108

180

179,2

180,8

















119,5

132

115,5

128

200

199,075

200,925





















135,5

148

а Р - шаг резьбы.

b Для длин ниже пунктирной линии.

c Для гладких головок.

d Для рифленых головок.

е Диапазон стандартных длин расположен между толстыми поперечными ступенчатыми линиями. Выше пунктирных линий резьба до головки в пределах расстояния трех шагов. Для длин ниже пунктирных линий значения ls и lg вычисляют по формулам:

lg max = lном - b,

ls min = lg max - 5P. Cм. ИCО 888.

Размеры, заключенные в скобки, по возможности не применять.

4 Технические требования

Технические требования - в соответствии с таблицей 2.

Таблица 2

Материал

Сталь

Нержавеющая сталь

Цветной металл

Общие требования

Обозначение стандарта

ИСО 8992

Резьба

Допуск

5g6g для класса прочности 12.9;

для других классов прочности: 6g

Обозначение стандарта

ИСО 261, ИСО 965-2, ИСО 965-3

Механические свойства

Класс прочности

<М3: по согласованию ≥М3 и ≤М20: 8.8, 9.8, 10.9, 12.9

А2-70, А4-70b АЗ-70, А5-70

По согласованию

Обозначение стандарта

ИСО 898-1а

ИСО 3506-1

ИСО 8839

Предельные размеры, допуски формы и расположения

Класс точности

А

Обозначение стандарта

ИСО 4759-1

Звездообразное углубление

ИСО 10664

Поверхность

После изготовления

Без покрытия

Без покрытия

Требования к гальванической защите поверхности по ИСО 4042

-

Требования к гальванической защите поверхности по ИСО 4042

Требования к неэлектролитическим цинковым ламеллевым покрытиям по ИСО 10683

Дефект поверхности

Предельные значения дефектов поверхности по ИСО 6157-1.

По ИСО 6157-3 для класса прочности 12.9

-

-

Приемочный контроль

По ИСО 3269

а Для винтов, испытание на растяжение для которых невозможно, действительными являются требования по твердости по всему сечению болта.

b Для винтов, изготовленных точением, допускаются:

для размеров < М12 класс прочности А1-70;

для размеров > М12 класс прочности А1-50 с соответствующей маркировкой.

5 Обозначение

Пример условного обозначения винта с цилиндрической головкой и звездообразным углублением под ключ, с резьбой М5, номинальной длиной l=20 мм и классом прочности 8.8:

Винт с цилиндрической головкой М5х20 - 8.8 ГОСТ Р ИСО 14579-2009

Приложение А
(справочное)
Масса винтов из углеродистых сталей

В таблице А.1 приведена приблизительная масса винтов из углеродистой стали со стандартными длинами, указанная только для справки.

Таблица А.1

Резьба d

М2

М2,5

М3

М4

М5

М6

М8

М10

М12

(М14)

М16

(М18)

М20

Номи­наль­ная длина l

Приблизительная масса винтов из углеродистой стали, кг, на 100 шт. (ρ = 7,85 кг/дм3)

3

0,155

























4

0,175

0,345























5

0,195

0,375

0,67





















6

0,215

0,405

0,71

1,50



















8

0,255

0,465

0,80

1,65

2,45

















10

0,295

0,525

0,88

1,80

2,70

4,70















12

0,355

0,585

0,96

1,95

2,95

5,07

10,9













16

0,415

0,705

1,16

2,25

3,45

5,75

12,1

20,9











20

0,495

0,825

1,36

2,65

4,01

6,53

13,4

22,9

32,1









25



0,975

1,61

3,15

4,78

7,59

15,0

25,4

35,7

48,0

71,3





30





1,86

3,65

5,55

8,30

16,9

27,9

39,3

53,0

77,8

111

128

35







4,15

6,32

9,91

18,9

30,4

42,9

58,0

84,4

120

139

40







4,65

7,09

11,0

20,9

32,9

46,5

63,0

91,0

129

150

45









7,86

12,1

22,9

36,1

50,1

68,0

97,6

138

161

50









8,63

13,2

24,9

39,3

54,5

73,0

106

147

172

55











14,3

26,9

42,5

58,9

78,0

114

156

183

60











15,4

28,9

45,7

63,4

84,0

122

165

194

65













31,0

48,9

67,8

90,0

130

174

205

70













33,0

52,1

71,3

96,0

138

183

216

80













37,0

58,5

80,2

108

154

203

241

90















64,9

89,1

120

170

223

266

100















71,2

98,0

132

186

243

291

110

















107

144

202

263

316

120

















116

156

218

283

341

130



















168

234

303

366

140



















180

250

323

391

150





















266

343

416

160





















282

363

441

180























403

491

200

























541

Приложение В
(справочное)
Сведения о соответствии ссылочных международных стандартов национальным стандартам Российской Федерации

Обозначение ссылочного международного стандарта

Обозначение и наименование соответствующего национального стандарта

ИСО 225:1983

*

ИСО 6157-1:1988

ГОСТ Р ИСО 6157-1-2009 Изделия крепежные. Дефекты поверхности. Часть 1. Болты, винты и шпильки общего назначения

ИСО 8839:1986

ГОСТ Р ИСО 8839-2009 Механические свойства крепежных изделий. Болт, винты, шпильки и гайки из цветных металлов

ИСО 898-1:1999

ГОСТ Р 52627-2006 Болты, винты и шпильки. Механические свойства и методы испытаний

ИСО 3269:2000

ГОСТ Р ИСО 3269-2009 Изделия крепежные. Приемочный контроль

ИСО 3506-1:1997

ГОСТ Р ИСО 3506-1-2009 Механические свойства крепежных изделий из коррозионно-стойкой нержавеющей стали. Часть 1. Болты, винты и шпильки

ИСО 4042:1999

ГОСТ Р ИСО 4042-2009 Изделия крепежные. Электролитические покрытия

ИСО 4753:1999

ГОСТ 12414-94 Концы болтов, винтов и шпилек. Размеры

ИСО 4759-1:2000

ГОСТ Р ИСО 4759-1-2008 Изделия крепежные. Допуски. Часть 1. Болты, винты, шпильки и гайки. Классы точности А, В и С

ИСО 10664:2005

ГОСТ Р ИСО 10664-2007 Углубление звездообразное под ключ для болтов и винтов

ИСО 965-2:1998

ГОСТ 16093-2004 Основные нормы взаимозаменяемости. Резьба метрическая.

ИСО 965-3:1998

Допуски. Посадки с зазором

ИСО 8992:2005

*

* Соответствующий национальный стандарт отсутствует. До его утверждения рекомендуется использовать перевод на русский язык данного международного стандарта. Перевод данного международного стандарта находится в Федеральном информационном фонде технических регламентов и стандартов.

Библиография

[1]

ИСО 888:1976

Болты, винты и шпильки. Номинальные длины и длины резьбы для болтов общего применения



(ISO 888:1976)

(Bolts, screw and studs; Nominal lengths and thread lengths for general purpose bolts)

[2]

ИСО 10683:2000

Изделия крепежные. Неэлектролитические цинковые ламеллевые покрытия



(ISO 10683:2000)

(Fasteners. Non - electrolytically applied zinc flake coatings)

[3]

ИСО 6157-3:1988

Изделия крепежные. Дефекты поверхности. Часть 1. Болты, винты и шпильки специального назначения



(ISO 6157-3:1998)

(Fasteners; surface discontinuities; part 3: bolts, screws and studs for special requirements)

Ключевые слова: звездообразное углубление, винт, цилиндрическая головка






Хотите оперативно узнавать о новых публикациях нормативных документов на портале? Подпишитесь на рассылку новостей!

Все ГОСТы >>    ГОСТы «Металлопрокат, металлоконструкции, метизы, ковка, композитные материалы >>





Смотри также: Каталог «Металлопрокат, металлоконструкции, метизы, ковка, композитные материалы» >>
Фотогалереи (28) >>
Статьи (45) >>
ГОСТы (621) >>
СНиПы (7) >>
ВСН (3) >>
Задать вопрос в форуме >>
Строительные блоги (21) >>
Подписка на рассылки >>
VashDom.Ru: перейти в раздел
  поиск


 Copyright © 1999-2016 ВашДом.Ру - проект маркетинговой группы "Текарт"
 По вопросам связанным с работой портала вы можете связаться с нашей службой поддержки или оставить заявку на рекламу.

Рейтинг@Mail.ru
наверх
