ГОСТ 13580-85 Плиты железобетонные ленточных фундаментов. Технические условия

ГОСТ 13580-85

Группа Ж33



ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР


ПЛИТЫ ЖЕЛЕЗОБЕТОННЫЕ ЛЕНТОЧНЫХ ФУНДАМЕНТОВ

Технические условия

Reinforced concrete slabs for strip foundations.

Specifications


ОКП 58 1321

Дата введения 1987-01-01


Постановлением  Государственного комитета СССР по делам строительства от 23 сентября 1985 г. N 155 срок действия установлен с 01.01.87

ВЗАМЕН  ГОСТ 13580-80

ПЕРЕИЗДАНИЕ.  Июль 1994 г.

ВНЕСЕНА  поправка, опубликованная в ИУС N 12 2004 год

Поправка  внесена изготовителем базы данных



Настоящий  стандарт  распространяется  на  железобетонные  плиты из тяжелого бетона для ленточных фундаментов зданий и сооружений.



Плиты  предназначены для применения:



-  в сухих и водонасыщенных грунтах;



-  при расчетной температуре наружного воздуха  (средней  температуре воздуха  наиболее холодной пятидневки района строительства согласно СНиП 2.01.01-82*) до минус 40 °С включ.;

_______________

*  Действует СНиП 23-01-99 (постановление Госстроя России N 45 от 11.06.99). - Примечание изготовителя базы данных.



-  в зданиях и сооружениях с  расчетной  сейсмичностью  до  9  баллов включ.;



-  в грунтах  и  грунтовых водах с неагрессивной степенью воздействия на железобетонные конструкции.



Допускается  применять плиты при расчетной температуре наружного воздуха ниже минус 40 °С, а также в грунтах и грунтовых водах с агрессивной степенью воздействия на железобетонные конструкции при соблюдении дополнительных требований, установленных проектной документацией на конкретное здание или сооружение (согласно требованиям СНиП 2.03.01-84, СНиП 2.03.11-85) и указанных в заказе на изготовление плит.



1. ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ

     1.1. Форма и размеры плит, а также их показатели материалоемкости должны соответствовать указанным на чертеже и в табл.1.

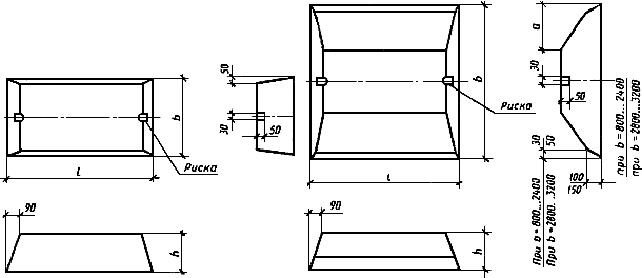

Плиты шириной 600 мм                                     Плиты шириной 800-3200 мм





Таблица 1














Код ОКП


Марка

плиты


Основные размеры

плиты,мм


Расход

материалов


 Масса

плиты

(справочная), т















Бетон, м



Сталь, кг






58 1321 2012


ФЛ6.24-4


600


2380


300


-


0,37


1,84


0,93




58 1321 2013


ФЛ6.12-4






1180






0,18


0,91


0,45




58 1321 2014


ФЛ8.24-1


800


2380




150




0,46


2,5


1,15




58 1321 2015


ФЛ8.24-3












3,42







58 1321 2016



ФЛ8.24-4
















4,81








58 1321 2017



ФЛ8.12-1




1180






0,22


1,24


0,55




58 1321 2018


ФЛ8.12-3












1,7







58 1321 2019



ФЛ8.12-4
















2,39








58 1321 2020


ФЛ10.30-1



1000


2980




250




0,69


4,71


1,75




58 1321 2021


ФЛ10.30-2












6,67







58 1321 2022


ФЛ10.30-3












9,04








58 1321 2023



ФЛ10.30-4


















11,03






58 1321 2024


ФЛ10.24-1





2380






0,55


3,76


1,38




58 1321 2025


ФЛ10.24-2












5,34







58 1321 2026


ФЛ10.24-3












7,16








58 1321 2027



ФЛ10.24-4

















8,82






58 1321 2028


ФЛ10.12-1





1180






0,26


1,87


0,65




58 1321 2029


ФЛ10.12-2













2,66






58 1321 2030


ФЛ10.12-3














3,41








58 1321 2031



ФЛ10.12-4

















4,4






58 1321 2032


ФЛ10.8-1





780






0,17


1,24


0,42




58 1321 2033


ФЛ10.8-2












1,76







58 1321 2034


ФЛ10.8-3












2,26








58 1321 2035


ФЛ10.8-4

















2,92






58 1321 2036


ФЛ12.30-1


1200


2980




350


0,82


7,88


2,05




58 1321 2037


ФЛ12.30-2












12,76







58 1321 2038


ФЛ12.30-3












17,46








58 1321 2039



ФЛ12.30-4


















21,43






58 1321 2040


ФЛ12.24-1





 2380





0,65


6,3


1,63




58 1321 2041


ФЛ12.24-2












10,2







58 1321 2042


ФЛ12.24-3












13,83








58 1321 2043



ФЛ12.24-4




















17,13






58 1321 2044


ФЛ12.12-1





1180






0,31


3,13


0,78




58 1321 2045


ФЛ12.12-2












5,09







58 1321 2046


ФЛ12.12-3












6,57








58 1321 2047



ФЛ12.12-4



















8,55






58 1321 2048


ФЛ12.8-1





780






0,2


2,08


0,5




58 1321 2049


ФЛ12.8-2












3,38







58 1321 2050


ФЛ12.8-3












4,37








58 1321 2051



ФЛ12.8-4


















5,69






58 1321 2052


ФЛ14.30-1



1400


2980




400


0,96


12,43


2,4




58 1321 2053


ФЛ14.30-2












19,09







58 1321 2054


ФЛ14.30-3












23,46








58 1321 2055



ФЛ14.30-4



















34,65






58 1321 2056


ФЛ14.24-1





2380






0,76


9,85


1,90




58 1321 2057


ФЛ14.24-2












15,12







58 1321 2058


ФЛ14.24-3












18,76








58 1321 2059



ФЛ14.24-4


















27,72






58 1321 2060


ФЛ14.12-1





1180






0,36


4,68


0,91




58 1321 2061


ФЛ14.12-2












7,18







58 1321 2062


ФЛ14.12-3












9,37








58 1321 2063



ФЛ14.12-4


















13,84






58 1321 2064


ФЛ14.8-1





780






0,23


3,11


0,58




58 1321 2065


ФЛ14.8-2












4,78







58 1321 2066


ФЛ14.8-3












6,23








58 1321 2067



ФЛ14.8-4


















9,22






58 1321 2068


ФЛ16.30-1



1600


2980




500


1,09


15,82


2,71




58 1321 2069


ФЛ16.30-2












26,42







58 1321 2070


ФЛ16.30-3












37,32








58 1321 2071



ФЛ16.30-4


















46,11






58 1321 2072


ФЛ16.24-1





2380






0,86


12,55


2,15




58 1321 2073


ФЛ16.24-2












21,13







58 1321 2074


ФЛ16.24-3












29,85








58 1321 2075



ФЛ16.24-4


















36,57






58 1321 2076


ФЛ16.12-1





1180






0,41


6,02


1,03




58 1321 2077


ФЛ16.12-2












10,55







58 1321 2078


ФЛ16.12-3












14,90








58 1321 2079



ФЛ16.12-4

















17,51






58 1321 2080


ФЛ16.8-1





780






0,26


3,84


0,65




58 1321 2081


ФЛ16.8-2












7,02







58 1321 2082


ФЛ16.8-3












9,93








58 1321 2083



ФЛ16.8-4

















11,15






58 1321 2084


ФЛ20.30-1



2000


2980


500


700


2,04


15,60


5,10




58 1321 2085


ФЛ20.30-2












25,16







58 1321 2086


ФЛ20.30-3












36,85








58 1321 2087



ФЛ20.30-4


















50,04






58 1321 2088


ФЛ20.24-1





2380






1,62


12,47


4,05




58 1321 2089


ФЛ20.24-2












20,12







58 1321 2090


ФЛ20.24-3












29,48








58 1321 2091



ФЛ20.24-4
















39,99






58 1321 2092


ФЛ20.12-1





1180






0,78


6,19


1,95




58 1321 2093


ФЛ20.12-2












10,02







58 1321 2094


ФЛ20.12-3












14,69








58 1321 2095



ФЛ20.12-4


















19,95






58 1321 2096


ФЛ20.8-1





780






0,50


4,04


1,25




58 1321 2097


ФЛ20.8-2












6,57







58 1321 2098


ФЛ20.8-3












9,70








58 1321 2099



ФЛ20.8-4

















13,00






58 1321 2100


ФЛ24.30-1



2400


2980




900


2,39


27,44


5,98




58 1321 2101


ФЛ24.30-2












43,86







58 1321 2102


ФЛ24.30-3












67,09








58 1321 2103



ФЛ24.30-4


















73,40






58 1321 2104


ФЛ24.24-1





2380






1,90


21,80


4,75




58 1321 2105


ФЛ24.24-2












34,97







58 1321 2106


ФЛ24.24-3












53,48








58 1321 2107



ФЛ24.24-4















58,70






58 1321 2108


ФЛ24.12-1





1180






0,91


10,69


2,30




58 1321 2109


ФЛ24.12-2












17,44







58 1321 2110


ФЛ24.12-3












26,27








58 1321 2111



ФЛ24.12-4
















29,31






58 1321 2112


ФЛ24.8-1





780






0,58


7,10


1,45




58 1321 2113


ФЛ24.8-2












11,52







58 1321 2114


ФЛ24.8-3












17,62








58 1321 2115



ФЛ24.8-4













19,51






58 1321 2116


ФЛ28.24-1



2800


2380




1000


2,36


32,01


5,90




58 1321 2117


ФЛ28.24-2












50,37







58 1321 2118


ФЛ28.24-3












79,86








58 1321 2119



ФЛ28.24-4

















97,06






58 1321 2120


ФЛ28.12-1





1180






1,13


15,03


2,82




58 1321 2121


ФЛ28.12-2












24,80







58 1321 2122


ФЛ28.12-3












39,12








58 1321 2123



ФЛ28.12-4


















47,02






58 1321 2124


ФЛ28.8-1





780






0,72


10,30


1,80




58 1321 2125


ФЛ28.8-2












16,72







58 1321 2126


ФЛ28.8-3












26,05








58 1321 2127



ФЛ28.8-4

















31,33






58 1321 2128


ФЛ32.12-1



3200


1180




1200


1,29


23,24


3,23




58 1321 2129


ФЛ32.12-2












37,41







58 1321 2130



ФЛ32.12-3
















53,03








58 1321 2131


ФЛ32.8-1





780






0,82


15,76


2,05




58 1321 2132


ФЛ32.8-2












24,89







58 1321 2133



ФЛ32.8-3


















35,81





Примечания:

1.  Расход стали указан для плит без монтажных петель. В случае установки в  плитах  монтажных  петель  или  закладных  изделий и выпусков арматуры (п.1.3)  расход стали на плиту, указанный в табл.1, следует соответственно изменить.



2.  Маccа приведена для плит из тяжелого бетона средней плотности 2500 кг/м.





3.  Допускается изготовлять плиты размерами, отличными от указанных на чертеже  и в табл.1, на действующем оборудовании до 1 января 1989 г.



1.2.  Плиты  подразделяют  на  четыре группы по несущей способности при загружении их равномерной погонной нагрузкой  от  стены  до  оси ленточного фундамента.  Плиты каждой группы характеризуют наибольшей допускаемой величиной давления на основание под подошвой фундамента, указанной  в  табл.2, в зависимости от толщины опирающихся на плиты стен.





Таблица 2









Ширина плиты, мм


Толщина

стены не менее, мм


Наибольшее допускаемое давление на основание,

МПа (кгс/см), для групп по несущей способности






1


2


3


4


600


160


0,45 (4,5)



300


0,60 (6,0)

800


160


0,15 (1,5)

0,35 (3,5)

0,45 (4,5)




300


0,25 (2,5)

0,57 (5,7)

0,60 (6,0)



500


0,60 (6,0)

1000


160


0,15 (1,5)

0,25 (2,5)

0,35 (3,5)

0,45 (4,5)



300


0,22 (2,2)

0,36 (3,6)

0,45 (4,5)

0,50 (5,0)

1200-3200


160


0,15 (1,5)


0,25 (2,5)


0,35 (3,5)


0,45 (4,5)




Примечания:



1.  Расчетное  давление  на  основание под  подошвой фундамента определяют  делением расчетной вертикальной равномерной погонной нагрузки (при коэффициенте  надежности по нагрузке =1) на ширину плиты.





2.  Несущая способность плит по прочности определена при расчетной нагрузке  с  коэффициентом надежности  по  нагрузке =1,15. При фактическом коэффициенте  надежности  по нагрузке 1,15 значения давления на  основание, указанные в  табл.2, следует умножать на коэффициент, равный .



3.  Несущая  способность  плит  по  прочности  определена  при коэффициенте  надежности по назначению, равном 0,95  для  II  класса ответственности зданий и  сооружений. Для  плит  зданий  и  сооружений  I  и  III классов ответственности  значения  давлений, указанных  в  табл.2,  следует  умножать  соответственно на  коэффициенты 0,95 и 1,05.





1.3.  В плитах  допускается  предусматривать  закладные  изделия  и выпуски   арматуры   в соответствии   с   проектной  документацией конкретного здания или сооружения.



1.4.  Для подъема  и  монтажа  плит  следует  применять  специальные захватные устройства, конструкцию которых устанавливает изготовитель по согласованию с потребителем и проектной организацией  -  автором проектной документации здания или сооружения. Расположение и размеры отверстий  в  плитах,  предназначенных  для  беспетлевого   монтажа, принимают  по чертежам,  входящим  в  состав проектной документации захватного устройства для этих плит.



Допускается  применять плиты  с  монтажными  петлями.  Расположение монтажных  петель в плитах должно  соответствовать указанному в приложении 1.

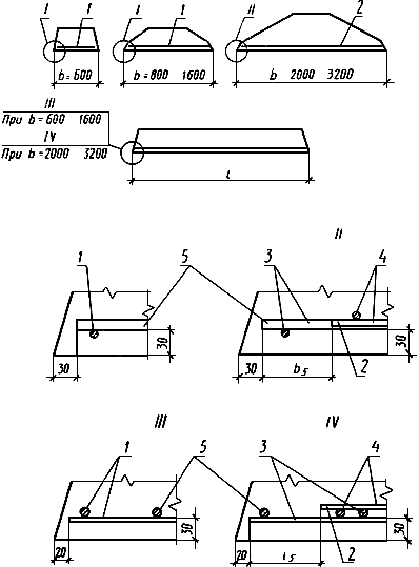

1.5.  Армирование  плит  в  зависимости  от  их несущей   способности приведено в  приложении 2,  а арматурные изделия (сетки, арматурные  блоки  из  них,  монтажные  петли)  -   в приложении 3.



1.6.  Плиты   следует   обозначать   марками   в   соответствии   с требованиями ГОСТ 23009 -78.



Марка  плиты  состоит  из  буквенно-цифровых   групп,   разделенных дефисами.



Первая  группа  содержит обозначение наименования конструкции (ФЛ), ее ширину и длину в дециметрах (значение длины округляют  до  целого числа).



Во  второй группе указывают группу плиты по несущей способности.



 Для плит, эксплуатируемых в условиях воздействия агрессивной среды, в третью группы марки включают показатель проницаемости бетона, обозначаемый прописной буквой: Н - нормальной проницаемости, П - пониженной проницаемости, О - особо низкой проницаемости.

В  третью  группу,   в   случае   необходимости,   включают   также дополнительные конструктивные характеристики  (наличие  закладных изделий и выпусков арматуры), обозначаемые в марке арабскими цифрами или строчными буквами.



Пример  условного обозначения (марки) плиты шириной 1600 мм, длиной 2380 мм, второй группы по несущей способности, на среднее давление на основание 0,25 МПа (2,5 кгс/см), при толщине стены 160 мм:



ФЛ16.24-2



То  же,  плиты шириной 1000 мм,  длиной 1180 мм,  третьей группы по несущей способности,  на среднее давление на основание 0,45 МПа (4,5 кгс/см),  при  толщине  стены  300   мм,   из  бетона пониженной проницаемости:



ФЛ10.12-3-П


2. ТЕХНИЧЕСКИЕ УСЛОВИЯ

2.1.  Плиты  следует  изготовлять  в  соответствии  с  требованиями настоящего стандарта и технологической документации,  утвержденной в установленном порядке.

2.2.  Плиты должны удовлетворять требованиям ГОСТ 13015.0-83*:

_______________

*  На территории Российской Федерации действует ГОСТ 13015-2003, здесь и далее по тексту. - Примечание изготовителя базы данных.



-  по заводской готовности;



-  по показателям фактической прочности бетона (в проектном  возрасте и отпускной);



-  по морозостойкости бетона;

-  по водонепроницаемости и водопоглощению бетона (для плит, эксплуатируемых в условиях воздействия агрессивной среды);



-  к качеству материалов, применяемых для приготовления бетона;



-  к бетону,  а  также  к  материалам  для приготовления бетона плит, эксплуатируемых в условиях воздействия агрессивной среды;



-  к качеству сварных арматурных и закладных изделий;



-  к маркам сталей для арматурных и закладных изделий,  в  том  числе для монтажных петель;



-  по отклонению толщины защитного слоя бетона до арматуры;



-  по защите от коррозии;



-  по применению форм для приготовления плит.



2.3.  Плиты   следует   изготовлять  из  тяжелого  бетона  (средней плотности более 2200 до 2500 кг/мвключ.) класса по прочности на сжатие, указанного в табл.3.



Таблица 3







Ширина плиты, мм




Класс бетона по прочности на сжатие плиты для групп по несущей способности






1


2


3




4


600


По группе 4




В10


800


В10




По группе 3


В12,5


В12,5


1000; 1200






В10







1400




B12,5




В15




В15


1600









В25


2000











В15


2400








В20


2800


B12,5


В15


В20


В25


3200






В20


В25


-




2.4.  Коэффициент вариации прочности бетона по сжатию в партии  для плит высшей категории качества не должен быть более 9%.



2.5.  Значение  нормируемой отпускной прочности бетона плит следует принимать равным 70% класса по прочности на сжатие.



При  поставке плит в  холодный  период  года  допускается  повышать нормируемую  отпускную прочность бетона,  но не более 80%  класса по прочности на сжатие. Значение нормируемой отпускной прочности бетона следует  принимать  по  проектной  документации  на конкретное здание или сооружение.

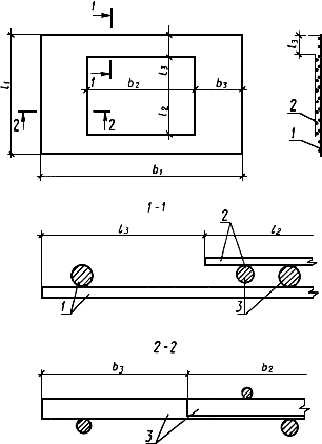

2.6.  Плиты  следует  армировать  плоскими   арматурными   блоками, собираемыми  из двух сварных сеток,  или отдельными сварными сетками из арматурной стали следующих видов и классов:



-  рабочая арматура - стержневая арматурная  сталь  классов  А-III  и Ат-IIIС или арматурная проволока класса Вр-I;

     - распределительная арматура - арматурная проволока класса Вр-I.



2.7.  Арматурная сталь должна удовлетворять требованиям:



-  стержневая арматурная сталь класса А-III - ГОСТ 5781-82;



-  стержневая термомеханически  упрочненная  арматурная  сталь  класса Ат-IIIС - ГОСТ 10884-81*;

_______________

*  Действует ГОСТ 10884-94. - Примечание изготовителя базы данных.



-  проволока класса Вр-I - ГОСТ 6727-80.



2.8.  Монтажная петля, заделанная в бетон плиты, должна выдерживать при опытных подъемах плиты нагрузку,  превышающую нормативное усилие на петлю в три раза.



2.9.  Армирование  плит  должно  соответствовать   приведенному   в  приложении 2.



2.10.  Форма и размеры арматурных изделий (арматурных блоков, сеток и   монтажных   петель) должны   соответствовать   приведенным   в  приложении 3.



Форма  и размеры закладных изделий и выпусков арматуры (п.1.3) и их положение в плитах должны соответствовать указанным  в  проектной документации здания или сооружения.



2.11.  Значения действительных отклонений геометрических параметров плиты не должны превышать предельных, указанных в табл.4.




Таблица 4

мм




Наименование отклонения геометрического параметра




Наименование геометрического

параметра







Пред.

откл.

Отклонение от линейного размера



Длина и ширина плиты:






                                                    до 1000



±10






                                   св. 1000  "    1600



±12






                                     "  1600  "     3200



±15




Высота плиты



±10






Размер, определяющий положение монтажной плиты над плоскостью плиты



+10; -5







Размер, определяющий положение элементов стальных закладных изделий:









 в плоскости плиты



10






 из плоскости плиты



3




Отклонение от прямолинейности




Прямолинейность профиля верхней горизонтальной поверхности плиты в любом сечении на всей длине или  ширине:








                                  до 1000


2,5






                 св. 1000  "    1600


3,0








                   "  1600  "     3000



4,0







2.12.  Устанавливается категория бетонных поверхностей плиты А7.



Требования  к  качеству  поверхностей  и  внешнему виду плит (в т.ч.  требования  к допустимой  ширине  раскрытия  технологических трещин) - по ГОСТ 13015.0-83.

3. ПРАВИЛА ПРИЕМКИ

3.1.  Приемку плит следует проводить партиями в соответствии с требованиями ГОСТ 13015.1-81* и настоящего стандарта.

_______________

*  Действует ГОСТ 13015-2003 . - Примечание изготовителя базы данных.

    Объем партии устанавливают по согласованию предприятия-изготовителя с потребителем, но не более 200 шт.


3.2.  Приемку  плит по показателям морозостойкости бетона,  а также по водонепроницаемости и водопоглощению бетона плит, предназначенных для эксплуатации в условиях воздействия агрессивной среды,  следует проводить по результатам периодических испытаний.



3.3.  Приемку плит по показателям прочности бетона (классу бетона по прочности на сжатие, отпускной прочности), соответствия арматурных и закладных изделий, прочности сварных соединений, точности геометрических параметров и толщины защитного слоя бетона до арматуры, ширины раскрытия усадочных трещин, категории бетонной поверхности следует проводить по результатам приемо-сдаточных испытаний и контроля.



3.3.1.  При приемке плит  по  показателям  точности  геометрических параметров,  ширины раскрытия усадочных трещин и категории бетонной поверхности следует применять выборочный одноступенчатый контроль.

3.3.2.  Приемку плит по показателям, проверяемым путем осмотра: по наличию закладных изделий и монтажных петель, правильности нанесения маркировочных надписей и знаков, а также по наличию и качеству антикоррозионного покрытия следует проводить путем сплошного контроля с отбраковкой конструкций, имеющих дефекты по указанным показателям.



3.4.  Опытные  подъемы  плит  с  целью испытания качества монтажных петель и  их  заделки в бетон следует  проводить  перед  началом  массового изготовления  плит  с  монтажными  петлями  и  в дальнейшем  -  при изменении  технологии  изготовления,  вида  и  качества  применяемых материалов.



Испытанию  подвергают  не менее трех плит. После пяти подъемов при внешнем осмотре плиты на ней не должно быть признаков местного  разрушения  в зоне заделки петель.


4. МЕТОДЫ КОНТРОЛЯ

4.1.  Прочность   бетона  на  сжатие  следует  определять  по  ГОСТ 10180-90 на серии образцов, изготовленных из бетонной смеси рабочего состава и хранившихся в условиях, установленных ГОСТ 18105-86.



При  испытании  плит  неразрушающими методами фактическую отпускную прочность бетона на сжатие следует определять ультразвуковым методом по  ГОСТ 17624-87  или  приборами механического  действия  по ГОСТ 22690-88, а также другими методами, предусмотренными стандартами на методы испытания бетона.



4.2.  Морозостойкость бетона следует определять по ГОСТ 10060-87 на серии образцов, изготовленных из бетонной смеси рабочего состава.



4.3.  Водонепроницаемость  бетона  плит, предназначенных  для эксплуатации  в  условиях  воздействия  агрессивной  среды,  следует определять по ГОСТ 12730.0-78 и ГОСТ 12730.5-84 на серии образцов, изготовленных из бетонной смеси рабочего состава.



4.4.  Водопоглощение бетона плит,  предназначенных для эксплуатации в условиях воздействия агрессивной среды, следует определять по ГОСТ 12730.0-78  и  ГОСТ  12730.3-78 на серии образцов,  изготовленных из бетонной смеси рабочего состава.



4.5.  Методы контроля и испытаний сварных  арматурных  и  закладных изделий - по ГОСТ 10922-90 и ГОСТ 23858-79.



4.6.  Испытание монтажных петель и их заделки в бетон проводят путем пятикратного подъема плиты, нагруженной из условия передачи на одну петлю усилия, равного увеличенному в три раза нормативному усилию на петлю, указанному в приложении 3. При испытаниях зона бетона около петли в радиусе не менее 1,75 глубины заделки петли в бетон должна быть свободной от нагрузки.



Прочность  бетона плит при опытных подъемах не  должна  превышать отпускной прочности.



4.7.  Методы  контроля  и  испытаний  исходных сырьевых материалов, применяемых   для изготовления   плит,   должны    соответствовать установленным стандартами или техническими условиями на эти материалы.



4.8.  Размеры, отклонения от прямолинейности верхней поверхности плит, качество бетонных поверхностей, ширину  раскрытия  усадочных трещин и внешний вид плит следует проверять методами, установленными ГОСТ 13015.0-83.

4.9.  Положение арматурных и закладных изделий, а также толщину защитного слоя бетона до арматуры следует определять по ГОСТ 17625-83 и ГОСТ 22904-78*. При отсутствии необходимых приборов допускается вырубка борозд и обнажение арматуры плит с последующей заделкой борозд.

_______________

*  Действует ГОСТ 22904-93. - Примечание изготовителя базы данных.

5. МАРКИРОВКА, ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ

5.1.  Маркировка плит - по ГОСТ 13015.2-81*. Маркировочные надписи и знаки следует наносить на боковых гранях каждой плиты.

_______________

*  На территории Российской Федерации действует ГОСТ 13015-2003. - Примечание изготовителя базы данных.



5.2.  Требования к документу о качестве  плит,  поставляемых потребителю, - по ГОСТ 13015.3-81*.  Дополнительно  в  документе  о качестве плит должна быть приведена марка бетона по морозостойкости, а для плит, предназначенных для эксплуатации в условиях воздействия агрессивной  среды, - водонепроницаемость и водопоглощение бетона (если эти показатели оговорены в заказе на изготовление плит).

_______________

*  На территории Российской Федерации действует ГОСТ 13015-2003. - Примечание изготовителя базы данных.



5.3.  Транспортировать и хранить плиты  следует  в  соответствии  с требованиями ГОСТ 13015.4-84* и настоящего стандарта.

_______________

*  На территории Российской Федерации действует ГОСТ 13015-2003. - Примечание изготовителя базы данных.



5.3.1.  Плиты  следует  транспортировать и хранить в горизонтальном положении в штабелях.

     5.3.2. Высота штабеля плит не должна превышать 2 м.



5.3.3.  Подкладки под плитами и  прокладки  между  ними  в  штабеле следует  располагать в поперечном направлении (в направлении ширины) плит на расстояниях от торцов плит, мм:










750 - при длине плиты


2980


мм;



600


2380


мм;



300


1180


мм;



200


780


мм.




ПРИЛОЖЕНИЕ 1

Обязательное

СХЕМЫ УСТАНОВКИ МОНТАЖНЫХ ПЕТЕЛЬ В ПЛИТАХ








Типоразмер плиты


Схема установки петель


Размеры, мм


Марка петли












ФЛ6.24


I


200


590


М10-150


ФЛ6.12


II






М8-100


ФЛ8.24


III


300




М10-150


ФЛ8.12


IV








ФЛ10.30


III






М12-150


ФЛ10.24










ФЛ10.12


IV






М10-150


ФЛ10.8






390


М8-100


ФЛ12.30


III


400


590


М14-150


ФЛ12.24








М12-150


ФЛ12.12


IV






М10-150


ФЛ12.8






390


М8-100


ФЛ14.30


III


500


590


М14-150


ФЛ14.24








М12-150


ФЛ14.12


IV






М10-150


ФЛ14.8






390




ФЛ16.30


III


600


590


М14-150


ФЛ16.24










ФЛ16.12


IV






М10-150


ФЛ16.8






390




ФЛ20.30


V


500


590


М16-200


ФЛ20.24










ФЛ20.12


VI






М12-150


ФЛ20.8






390


М10-150


ФЛ24.30


V


700


590


М16-200


ФЛ24.24










ФЛ24.12


VI






М14-150


ФЛ24.8






390


М12-150


ФЛ28.24


V




590


М16-200


ФЛ28.12


VI








ФЛ28.8






390


М12-150


ФЛ32.12




900


590


М16-200


ФЛ32.8






390


М12-150



ПРИЛОЖЕНИЕ 2

Обязательное



АРМИРОВАНИЕ ПЛИТ

1.  Плиты шириной 600-1600 мм армируют одной сварной сеткой (марки C), а плиты шириной 2000-3200 мм - одним арматурным блоком (марки АБ), собираемым из двух сварных сеток (нижней марки Н и верхней марки В).


2.  Расположение сетки или арматурного блока в плите должно соответствовать указанному на чертеже.





1 - сетка марки С; 2 - арматурный блок марки АБ; 3 - нижняя сетка марки Н;

4 - верхняя сетка марки В; 5 - рабочая арматура

Толщина  защитного  слоя  бетона от низа рабочей арматуры до нижней плоскости плит принята равной 30 мм (для плит всех марок).



3.  Проектное положение арматурных изделий и толщину защитного слоя бетона следует фиксировать прокладками из  пластмассы или других неметаллических материалов.



4.  Спецификация арматурных изделий и  выборка  стали  приведены  в таблице.

Спецификация арматурных изделий и выборка стали на одну плиту














Марка

плиты



Марка

арматур-

ной сетки

или

блока


Монтажная петля


Выборка арматурной стали

(без монтажных петель), кг





Расход стали

на мон

тажные петли, кг






Марка





Кол.






Класс А-III по ГОСТ 5781-82




Класс Вр-1

по

ГОСТ 6727-80



Всего


















Диаметр, мм

















6


8


10


12





14




4





5












ФЛ6.24-4


С6.24-4


М10-150



2


-


-


-


-


-


1,84


-


1,84


0,86


ФЛ6.12-4


С6.12-4


М8-100







-


-


-


-


-


0,91


-


0,91


0,44


ФЛ8.24-1


С8.24-1


М10-150






-

-

-

-

-

2,5


-

2,5


0,86


ФЛ8.12-1


С8.12-1










-

-

-

-

-

1,24


-

1,24




ФЛ8.24-3


С8.24-3








-

-

-

-

-

0,86


2,56


3,42




ФЛ8.12-3


С8.12-3









-

-

-

-

-

0,42


1,28


1,7




ФЛ8.24-4


С8.24-4










3,95


-

-

-

-

0,86


-

4,81




ФЛ8.12-4




С8.12-4













1,97


-



-



-



-



0,42


-



2,39







ФЛ10.30-1


С10.30-1


М12-150





-

-

-

-

-

1,08


3,63


4,71


1,26


ФЛ10.24-1


С10.24-1


М12-150







-


-


-


-


-


0,86


2,90


3,76




ФЛ10.12-1


С10.12-1


М10-150






-

-

-

-

-

0,42


1,45


1,87


0,86


ФЛ10.8-1


С10.8-1


М8-100








-


-


-


-


-


0,27


0,97


1,24


0,44




ФЛ10.30-2


С10.30-2


М12-150






5,59


-


-


-


-


1,08


-


6,67


1,26


ФЛ10.24-2


С10.24-2


М12-150






4,48


-


-


-


-


0,86


-


5,34


1,26


ФЛ10.12-2


С10.12-2


М10-150








2,24


-


-


-


-


0,42


-


2,66


0,86




ФЛ10.8-2


С10.8-2


М8-100








1,49


-


-


-


-


0,27


-


1,76


0,44




ФЛ10.30-3


С10.30-3


М12-150







-


7,96


-


-


-


1,08


-


9,04


1,26


ФЛ10.24-3


С10.24-3


М12-150







-


6,3


-


-


-


0,86


-


7,16


1,26


ФЛ10.12-3


С10.12-3


М10-150






-


2,99


-


-


-


0,42


-


3,41


0,86




ФЛ10.8-3


С10.8-3


М8-100








-


1,99


-


-


-


0,27


-


2,26


0,44




ФЛ10.30-4


С10.30-4


М12-150






-


9,95


-


-


-


1,08


-


11,03


1,26


ФЛ10.24-4


С10.24-4


М12-150










-


7,96


-


-


-


0,86


-


8,82


1,26


ФЛ10.12-4


С10.12-4


М10-150







-


3,98


-


-


-


0,42


-


4,4


0,86




ФЛ10.8-4


С10.8-4


М8-100







-


2,65


-


-


-


0,27


-


2,92


0,44




ФЛ12.30-1


С12.30-1


М14-150







6,26


-


-


-


-


1,62


-


7,88


1,80


ФЛ12.24-1


С12.24-1


М12-150






5,01


-


-


-


-


1,29


-


6,3


1,26


ФЛ12.12-1


С12.12-1


М10-150








2,5


-


-


-


-


0,63


-


3,13


0,86




ФЛ12.8-1


С12.8-1


М8-100








1,67


-


-


-


-


0,41


-


2,08


0,44




ФЛ12.30-2


С12.30-2


М14-150







-


11,14


-


-


-


1,62


-


12,76


1,80


ФЛ12.24-2


С12.24-2


М12-150







-


8,91


-


-


-


1,29


-


10,2


1,26


ФЛ12.12-2


С12.12-2


М10-150







-


4,46


-


-


-


0,63


-


5,09


0,86


ФЛ12.8-2


С12.8-2


М8-100








-


2,97


-


-


-


0,41


-


3,38


0,44




ФЛ12.30-3


С12.30-3


М14-150







-


-


15,84


-


-


1,62


-


17,46


1,80


ФЛ12.24-3


С12.24-3


М12-150







-


-


12,54


-


-


1,29


-


13,83


1,26


ФЛ12.12-3


С12.12-3


М10-150







-


-


5,94


-


-


0,63


-


6,57


0,86


ФЛ12.8-3


С12.8-3


М8-100








-


-


3,96


-


-


0,41


-

4,37


0,44




ФЛ12.30-4


С12.30-4


М14-150







-


-


19,81


-


-


1,62


-


21,43


1,80


ФЛ12.24-4


С12.24-4


М12-150







-


-


15,84


-


-


1,29


-


17,13


1,26


ФЛ12.12-4


С12.12-4


М10-150







-


-


7,92


-


-


0,63


-


8,55


0,86


ФЛ12.8-4


С12.8-4


М8-100








-


-


5,28


-


-


0,41


-


5,69


0,44




ФЛ14.30-1


С14.30-1


М14-150







-


10,81


-


-


-


1,62


-


12,43


1,80


ФЛ14.24-1


С14.24-1


М12-150







-


8,56


-


-


-


1,29


-


9,85


1,26


ФЛ14.12-1


С14.12-1


М10-150







-


4,05


-


-


-


0,63


-


4,68


0,86


ФЛ14.8-1


С14.8-1


М10-150








-


2,7


-


-


-


0,41


-


3,11


0,86




ФЛ14.30-2


С14.30-2


М14-150







-


-


17,47


-


-


1,62


-


19,09


1,80


ФЛ14.24-2


С14.24-2


М12-150







-


-


13,83


-


-


1,29


-


15,12


1,26


ФЛ14.12-2




С14.12-2


М10-150







-


-


6,55


-


-


0,63


-


7,18


0,86


ФЛ14.8-2


С14.8-2




М10-150








-


-


4,37


-


-


0,41


-


4,78


0,86




ФЛ14.30-3


С14.30-3


М14-150







-


-


21,84


-


-


1,62


-


23,46


1,80


ФЛ14.24-3


С14.24-3


М12-150







-


-


17,47


-


-


1,29


-


18,76


1,26


ФЛ14.12-3


С14.12-3


М10-150







-


-


8,74


-


-


0,63


-


9,37


0,86


ФЛ14.8-3




С14.8-3




М10-150









-



-



5,82


-



-



0,41




-



6,23




0,86




ФЛ14.30-4


С14.30-4


М14-150







-


-


-


33,03


-


1,62


-


34,65


1,80


ФЛ14.24-4


С14.24-4


М12-150







-


-


-


26,43


-


1,29


-


27,72


1,26


ФЛ14.12-4


С14.12-4


М10-150







-


-


-


13,21


-


0,63


-


13,84


0,86


ФЛ14.8-4


С14.8-4


М10-150








-


-


-


8,81


-


0,41


-


9,22


0,86




ФЛ16.30-1


C16.30-1


М14-150







-


14,2


-


-


-


1,62


-


15,82


1,80


ФЛ16.24-1


С16.24-1


М14-150







-


11,26


-


-


-


1,29


-


12,55


1,80


ФЛ16.12-1


С16.12-1


М10-150







-


5,39


-


-


-


0,63


-


6,02


0,86


ФЛ16.8-1


С16.8-1


М10-150








-


3,43


-


-


-


0,41


-


3,84


0,86




ФЛ16.30-2


С16.30-2


М14-150







-


-


24,8


-


-


1,62


-


26,42


1,80


ФЛ16.24-2


С16.24-2


М14-150







-


-


19,84


-


-


1,29


-


21,13


1,80


ФЛ16.12-2


С16.12-2


М10-150







-


-


9,92


-


-


0,63


-


10,55


0,86


ФЛ16.8-2


С16.8-2


М10-150








-


-


6,61


-


-


0,41


-


7,02


0,86




ФЛ16.30-3


С16.30-3


М14-150







-


-


-


35,7


-


1,62


-


37,32


1,80


ФЛ16.24-3


С16.24-3


М14-150







-


-


-


28,56


-


1,29


-


29,85


1,80


ФЛ16.12-3


С16.12-3


М10-150







-


-


-


14,27


-


0,63


-


14,9


0,86


ФЛ16.8-3


С16.8-3


М10-150








-


-


-


9,52


-


0,41


-


9,93


0,86




ФЛ16.30-4


С16.30-4


М14-150







-


-


-


-


44,49


1,62


-


46,11


1,80


ФЛ16.24-4


С16.24-4


М14-150







-


-


-


-


35,28


1,29


-


36,57


1,80


ФЛ16.12-4


С16.12-4


М10-150







-


-


-


-


16,88


0,63


-


17,51


0,86


ФЛ16.8-4


С16.8-4


М10-150









-


-


-


-


10,74


0,41


-


11,15


0,86




ФЛ20.30-1


АБ20.30-1


М16-200



4


10,25


-


-


-


-


3,22


2,13


15,6


5,56


ФЛ20.24-1


АБ20.24-1


М16-200






8,21


-


-


-


-


2,56


1,7


12,47


5,56




ФЛ20.12-1


АБ20.12-1


М12-150



2


4,1


-


-


-


-


1,24


0,85


6,19


1,26


ФЛ20.8-1


АБ20.8-1


М10-150






2,73


-


-


-


-


0,78


0,53


4,04


0,86




ФЛ20.30-2


АБ20.30-2


М16-200



4


3,46


18,48


-


-


-


3,22


-


25,16


5,56


ФЛ20.24-2


АБ20.24-2


М16-200






2,77


14,79


-


-


-


2,56


-


20,12


5,56




ФЛ20.12-2


АБ20.12-2


М12-150



2


1,39


7,39


-


-


-


1,24


-


10,02


1,26


ФЛ20.8-2


АБ20.8-2


М10-150






0,86


4,93


-


-


-


0,78


-


6,57


0,86




ФЛ20.30-3


АБ20.30-3


М16-200



4


3,28


-


30,35


-


-


3,22


-


36,85


5,56


ФЛ20.24-3


АБ20.24-3


М16-200






2,63


-


24,29


-


-


2,56


-


29,48


5,56




ФЛ20.12-3


АБ20.12-3


М12-150



2


1,31


-


12,14


-


-


1,24


-


14,69


1,26


ФЛ20.8-3


АБ20.8-3


М10-150






0,82


-


8,1


-


-


0,78


-


9,7


0,86




ФЛ20.30-4


АБ20.30-4


М16-200



4


-


-


46,28


-


-


3,76


-


50,04


5,56


ФЛ20.24-4


АБ20.24-4


М16-200






-


-


37,01


-


-


2,98


-


39,99


5,56




ФЛ20.12-4


АБ20.12-4


М12-150



2


-


-


18,51


-


-


1,44


-


19,95


1,26


ФЛ20.8-4


АБ20.8-4


М10-150






-


-


12,11


-


-


0,89


-


13,0


0,86




ФЛ24.30-1


АБ24.30-1


М16-200



4


-


20,74


-


-


-


3,56


3,14


27,44


5,56


ФЛ24.24-1


АБ24.24-1


М16-200






-


16,59


-


-


-


2,79


2,42


21,8


5,56




ФЛ24.12-1


АБ24.12-1


М14-150



2


-


8,3


-


-


-


1,3


1,09


10,69


1,80


ФЛ24.8-1


АБ24.8-1


М12-150






-


5,53


-


-


-


0,84


0,73


7,1


1,26




ФЛ24.30-2


АБ24.30-2


М16-200



4


5,22


-


34,43


-


-


4,21


-


43,86


5,56


ФЛ24.24-2


АБ24.24-2


М16-200






4,1


-


27,54


-


-


3,33


-


34,97


5,56




ФЛ24.12-2


АБ24.12-2


М14-150



2


2,05


-


13,77


-


-


1,62


-


17,44


1,80


ФЛ24.8-2


АБ24.8-2


М12-150






1,31


-


9,18


-


-


1,03


-


11,52


1,26




ФЛ24.30-3


АБ24.30-3


М16-200



4


-


10,4


-


52,48


-


4,21


-


67,09


5,56


ФЛ24.24-3


АБ24.24-3


М16-200






-


8,17


-


41,98


-


3,33


-


53,48


5,56




ФЛ24.12-3


АБ24.12-3


М14-150



2


-


3,71


-


20,99


-


1,57


-


26,27


1,80


ФЛ24.8-3


АБ24.8-3


М12-150






-


2,6


-


13,99


-


1,03


-


17,62


1,26




ФЛ24.30-4


АБ24.30-4


М16-200



4


-


-


17,4


51,68


-


4,32


-


73,4


5,56


ФЛ24.24-4


АБ24.24-4


М16-200






-


-


13,92


41,34


-


3,44


-


58,7


5,56




ФЛ24.12-4


АБ24.12-4


М14-150



2


-


-


6,96


20,67


-


1,68


-


29,31


1,80


ФЛ24.8-4


АБ24.8-4


М12-150






-


-


4,64


13,78


-


1,09


-


19,51


1,26




ФЛ28.24-1


АБ28.24-1


М16-200


4


-


28,79


-


-


-


3,22


-


32,01


5,56


ФЛ28.12-1


АБ28.12-1


М16-200



2


-


13,57


-


-


-


1,46


-


15,03


2,78


ФЛ28.8-1


АБ28.8-1


М12-150






-


9,32


-


-


-


0,98


-


10,3


1,26




ФЛ28.24-2


АБ28.24-2


М16-200


4


-


-


47,09


-


-


3,28


-


50,37


5,56


ФЛ28.12-2


АБ28.12-2


М16-200



2


-


-


23,23


-


-


1,57


-


24,8


2,78


ФЛ28.8-2


АБ28.8-2


М12-150






-


-


15,69


-


-


1,03


-


16,72


1,26


ФЛ28.24-3


АБ28.24-3


М16-200


4


-


-


14,31


-


62,33


3,22


-


79,86


5,56


ФЛ28.12-3


АБ28.12-3


М16-200



2


-


-


6,44


-


31,17


1,51


-


39,12


2,78


ФЛ28.8-3


АБ28.8-3


М12-150






-


-


4,29


-


20,78


0,98


-


26,05


1,26




ФЛ28.24-4


АБ28.24-4


М16-200


4


-


-


-


-


93,84


3,22


-


97,06


5,56


ФЛ28.12-4


АБ28.12-4


М16-200



2


-


-


-


-


45,51


1,51


-


47,02


2,78


ФЛ28.8-4


АБ28.8-4


М12-150






-


-


-


-


30,35


0,98


-


31,33


1,26




ФЛ32.12-1


АБ32.12-1


М16-200



2


-


3,07


18,51


-


-


1,66


-


23,24


2,78


ФЛ32.8-1


АБ32.8-1


М12-150






-


2,3


12,34


-


-


1,12


-


15,76


1,26




ФЛ32.12-2


АБ32.12-2


М16-200



2


-


-


-


35,7


-


1,71


-


37,41


2,78


ФЛ32.8-2


АБ32.8-2


М12-150






-


-


-


23,77


-


1,12


-


24,89


1,26




ФЛ32.12-3


АБ32.12-3


М16-200



2


-


-


-


-


51,26


1,77


-


53,03


2,78


ФЛ32.8-3


АБ32.8-3


М12-150






-


-


-


-


34,64


1,17


-


35,81


1,26






ПРИЛОЖЕНИЕ 3

Обязательное

АРМАТУРНЫЕ ИЗДЕЛИЯ



1.  Форма и размеры сеток,  а также  спецификация  стали  на  сетки приведены в табл.1, выборка стали на одну сетку - в табл.2.



Таблица 1








Марка сетки




Пози- ция


Чертеж сетки


Диаметр,

мм,

класс


Длина,

мм


Кол.


,

 мм


С6.24-4


1






4ВрI


540


24


20






2







2340


3






С6.12-4


1










540


12









2








1140


3





С8.24-1


1







740


24


20






2








2340


4





С8.12-1


1










740


12









2









1140


4





С8.24-3


1






5ВрI


740


24









2





4ВрI


2340


4





С8.12-3


1





5ВрI


740


12









2






4ВрI


1140


4





С8.24-4


1






6АIII


740


24









2






4ВрI


2340


4





С8.12-4


1






6АIII


740


12









2





4ВрI


1140


4





С10.30-1


1


5ВрI


840


30


20






2






4ВрI


2940


4





С10.24-1


1






5ВрI


840


24









2






4ВрI


2340


4





С10.12-1


1






5ВрI


840


12









2






4ВрI


1140


4





С10.8-1


1






5ВрI


840


8









2






4ВрI


740


4





С10.30-2


1






6AIII


840


30









2






4ВрI


2940


4





С10.24-2


1






6AIII


840


24









2






4ВрI


2340


4





С10.12-2


1






6AIII


840


12









2






4ВрI


1140


4





С10.8-2


1






6AIII


840


8









2






4ВрI


740


4





С10.30-3


3






8AIII


840


24


35






2






4ВрI


2940


4





С10.24-3


3






8AIII


840


19


45






2






4ВрI


2340


4





С10.12-3


3






8AIII


840


9


70






2






4ВрI


1140


4





С10.8-3


3






8AIII


840


6


60






2






4ВрI


740


4





С10.30-4


1






8AIII


840


30


20






2







4ВрI


2940


4





С10.24-4


1






8AIII


840


24








2






4ВрI


2340


4





С10.12-4


1






8AIII


840


12









2






4ВрI


1140


4





С10.8-4


1






8AIII


840


8









2





4ВрI


740


4




С12.30-1


1


6AIII




940


30


20






2






4ВрI


2940


6





С12.24-1


1






6AIII


940


24









2






4ВрI


2340


6





С12.12-1


1






6AIII


940


12









2






4ВрI


1140


6




С12.8-1


1






6AIII


940


8









2






4ВрI


740


6





С12.30-2


1






8AIII


940


30









2






4ВрI


2940


6





С12.24-2


1






8AIII


940


24









2






4ВрI


2340


6





С12.12-2


1






8AIII


940


12









2






4ВрI


1140


6





С12.8-2


1






8AIII


940


8









2






4ВрI


740


6





С12.30-3


3


10AIII




1070


24


35






2






4ВрI


2940


6





С12.24-3


3






10AIII


1070


19


45






2






4ВрI


2340


6





С12.12-3


3






10AIII


1070


9


70






2






4ВрI


1140


6





С12.8-3


3






10AIII


1070


6


60






2






4ВрI


740


6





012.30-4


1






10AIII


1070


30


20






2






4ВрI


2940


6





С12.24-4


1






10AIII


1070


24









2






4ВрI


2340


6




С12.12-4


1






10AIII


1070


12









2






4ВрI


1140


6





С12.8-4


1






10AIII


1070


8









2





4ВрI


740


6





С14.30-1


3


8AIII


1140


24









35






2






4ВрI


2940


6





С14.24-1


3






8AIII


1140


19


45






2






4ВрI


2340


6





С14.12-1


3






8AIII


1140


9


70






2






4ВрI


1140


6





С14.8-1


3






8AIII


1140


6


60






2






4ВрI


740


6





С14.30-2


3






10AIII


1180


24


35






2






4ВрI


2940


6





С14.24-2


3






10AIII


1180


19


45






2






4ВрI


2340


6





С14.12-2


3






10AIII


1180


9


70






2






4ВрI


1140


6





С14.8-2


3






10AIII


1180


6


60






2






4ВрI


740


6





С14.30-3


1






10AIII


1180


30


20






2






4ВрI


2940


6





С14.24-3


1






10AIII


1180


24









2






4ВрI


2340


6




С14.12-3


1






10AIII


1180


12









2






4ВрI


1140


6





С14.8-3


1






10AIII


1180


8









2





4ВрI


740


6





С14.30-4


1


12AIII


1240


30









2






4ВрI


2940


6





С14.24-4


1






12AIII


1240


24









2






4ВрI


2340


6




С14.12-4


1






12AIII


1240


12









2






4ВрI


1140


6





С14.8-4


1






12AIII


1240


8









2





4ВрI


740


6




С16.30-1


1


8AIII


1240


29


70






2






4ВрI


2940


6





С16.24-1


1






8AIII


1240


23









2






4ВрI


2340


6





С16.12-1


1






8AIII


1240


11









2





4ВрI


1140


6





С16.8-1


1






8AIII


1240


7









2





4ВрI


740


6





С16.30-2


1


10AIII


1340


30


20






2






4ВрI


2940


6





С16.24-2


1






10AIII


1340


24









2






4ВрI


2340


6





С16.12-2


1






10AIII


1340


12









2






4ВрI


1140


6





С16.8-2


1






10AIII


1340


8









2






4ВрI


740


6





С16.30-3


1






12AIII


1340


30









2






4ВрI


2940


6





С16.24-3


1






12AIII


1340


24









2






4ВрI


2340


6





С16.12-3


1






12AIII


1340


12









2






4ВрI


1140


6





С16.8-3


1






12AIII


1340


8









2





4ВрI


740


6









Продолжение табл.1








Марка сетки




Пози- ция


Чертеж

сетки


Диаметр,

мм,

класс


Длина,

мм


Кол.


,

 мм


С16.30-4


1


14AIII


1270


29


70




















2





4ВрI


2940


6





С16.24-4


1






14AIII


1270


23









2






4ВрI


2340


6





С16.12-4


1






14AIII


1270


11









2






4ВрI


1140


6





С16.8-4


1






14AIII


1270


7









2





4ВрI


740


6





H20.30-1


1


6AIII











1540


30


20






2






4ВрI


2940


8





H20.24-1


1






6AIII


1540


24









2






4ВрI


2340


8





H20.12-1


1






6AIII


1540


12









2






4ВрI


1140


8





H20.8-1


1






6AIII


1540


8









2






4ВрI


740


8





H20.30-2


1






8AIII


1560


30









2






4ВрI


2940


8





H20.24-2


1






8AIII


1560


24









2






4ВрI


2340


8





H20.12-2


1






8AIII


1560


12









2






4ВрI


1140


8





H20.8-2


1






8AIII


1560


8









2





4ВрI


740


8





H20.30-3


1


10AIII









1640


30









2






4ВрI


2940


8





H20.24-3


1




10AIII


1640


24









2






4ВрI


2340


8





H20.12-3


1






10AIII


1640


12









2






4ВрI


1140


8





H20.8-3


1






10AIII


1640


8









2





4ВрI


740


8





H20.30-4


1









10AIII


1740


30









2






4ВрI


2940


8





H20.24-4


1






10AIII


1740


24









2






4ВрI


2340


8





H20.12-4


1






10AIII


1740


12









2






4ВрI


1140


8





H20.8-4


1






10AIII


1740


8









2





4ВрI


740


8





H24.30-1


1




8AIII









1750


30









2






4ВрI


2940


8





H24.24-1


1






8AIII


1750


24









2






4ВрI


2340


8





H24.12-1


1






8AIII


1750


12









2






4ВрI


1140


8





H24.8-1


1






8AIII


1750


8









2





4ВрI


740


8





H24.30-2


1


10AIII









1860


30









2






4ВрI


2940


10





H24.24-2


1






10AIII


1860


24









2




4ВрI


2340


10





H24.12-2


1






10AIII


1860


12









2






4ВрI


1140


10





H24.8-2


1






10AIII


1860


8









2





4ВрI


740


10





H24.30-3


1


12AIII









1970


30









2






4ВрI


2940


10





H24.24-3


1






12AIII


1970


24









2






4ВрI


2340


10





H24.12-3


1






12AIII


1970


12









2






4ВрI


1140


10





H24.8-3


1






12AIII


1970


8









2






4ВрI


740


10





H24.30-4


1






12AIII


1940


30









2






4ВрI


2940


10





H24.24-4


1






12AIII


1940


24









2






4ВрI


2340


10





H24.12-4


1






12AIII


1940


12









2






4ВрI


1140


10





H24.8-4


1






12AIII


1940


8









2





4ВрI


740


10





H28.24-1


1


8AIII









2170


24









2






4ВрI


2340


10





H28.12-1


1






8AIII


2170


12









2






4ВрI


1140


10





H28.8-1


1






8AIII


2170


8









2





4ВрI


740


10





H28.24-2


1



10AIII









2270


24









2






4ВрI


2340


10





H28.12-2


1




10AIII


2270


12









2






4ВрI


1140


10





H28.8-2


1






10AIII


2270


8









2





4ВрI


740


10




H28.24-3


1




14AIII









2150


24









2






4ВрI


2340


10





H28.12-3


1






14AIII


2150


12









2






4ВрI


1140


10





H28.8-3


1






14AIII


2150


8









2





4ВрI


740


10





H28.24-4


1



14AIII










2270


24









2





4ВрI


2340


10





H28.12-4


1






14AIII


2270


12









2






4ВрI


1140


10





H28.8-4


1






14AIII


2270


8









2





4ВрI


740


10





Н32.12-1


1


10AIII









2500


12









2






4ВрI


1140


12





Н32.8-1


1






10AIII


2500


8









2






4ВрI


740


12





Н32.12-2


1






12AIII


2570


12









2






4ВрI


1140


12





Н32.8-2


1






12AIII


2570


8









2






4ВрI


740


12





Н32.12-3


1






14AIII


2570


12









2






4ВрI


1140


12





Н32.8-3


1






14AIII


2570


8









2






4ВрI


740


12





В20.30-1


1



5ВрI









740


20


20






2






4ВрI


2890


4





В20.24-1


1






5ВрI


740


16









2






4ВрI


2290


4





В20.12-1


1






5BpI


740


8









2






4ВрI


1090


4





В20.8-1


1






5BpI


740


5









2






4ВрI


640


4





В20.30-2


1






6AIII


780


20


40






2






4ВрI


2890


4





В20.24-2


1






6AIII


780


16









2






4ВрI


2290


4





В20.12-2


1






6AIII


780


8









2






4ВрI


1090


4





В20.8-2


1






6AIII


780


5









2






4ВрI


640


4





В20.30-3


1






6AIII


740


20


20






2






4ВрI


2890


4





В20.24-3


1






6AIII


740


16









2






4ВрI


2290


4





В20.12-3


1






6AIII


740


8









2






4ВрI


1090


4





В20.8-3


1






6AIII


740


5









2






4ВрI


640


4





В20.30-4


1



10AIII








1140


20









2






4ВрI


2890


6





В20.24-4


1






10AIII


1140


16









2






4ВрI


2290


6





В20.12-4


1






10AIII


1140


8









2






4ВрI


1090


6





В20.8-4


1






10AIII


1140


5









2





4ВрI


640


6





В24.30-1


1


5ВрI










840


26









2






4ВрI


2540


6





В24.24-1


1






5ВрI


840


20









2






4ВрI


1940


6





В24.12-1


1






5ВрI


840


9









2






4ВрI


840


6





В24.8-1


1






5ВрI


840


6









2






4ВрI


540


6





В24.30-2


1






6AIII


840


28









2






4ВрI


2740


6





В24.24-2


1






6AIII


840


22









2






4ВрI


2140


6





В24.12-2


1






6AIII


840


11









2






4ВрI


1040


6





В24.8-2


1






6AIII


840


7









2






4ВрI


640


6





В24.30-3


1






8AIII


940


28


90






2






4ВрI


2740


6





В24.24-3


1






8AIII


940


22









2






4ВрI


2140


6





В24.12-3


1






8AIII


940


10









2






4ВрI


940


6





В24.8-3


1






8AIII


940


7









2






4ВрI


640


6





В24.30-4


1






10AIII


940


30









2






4ВрI


2940


6





В24.24-4


1






10AIII


940


24









2






4ВрI


2340


6





В24.12-4


1






10AIII


940


12









2






4ВрI


1140


6





В24.8-4


1






10AIII


940


8









2





4ВрI


740


6





В28.24-1


1



8AIII










1040


20


20






2






4ВрI


1940


6





В28.12-1


1






8AIII


1040


8









2






4ВрI


740


6





В28.8-1


1






8AIII


1040


6









2






4ВрI


540


6





В28.24-2


1






10AIII


1040


21









2






4ВрI


2040


6





В28.12-2


1






10AIII


1040


10









2






4ВрI


940


6





В28.8-2


1






10AIII


1040


7









2





4ВрI


640


6





В28.24-3


1


10AIII










1160


20


30






2






4ВрI


1940


6





В28.12-3


1






10AIII


1160


9









2






4ВрI


840


6





В28.8-3


1






10AIII


1160


6









2






4ВрI


540


6





В28.24-4


1






14AIII


1160


20









2






4ВрI


1940


6





В28.12-4


1






14AIII


1160


9









2






4ВрI


840


6





В28.8-4


1






14AIII


1160


6









2





4ВрI


540


6





В32.12-1


1



8AIII










970


8


50






2






4ВрI


740


6





В32.8-1


1






8AIII


970


6









2






4ВрI


540


6





В32.12-2


1






12AIII


1040


9









2






4ВрI


840


6


70


В32.8-2


1






12AIII


1040


6









2






4ВрI


540


6





В32.12-3


1


14AIII










1160


10


30






2






4ВрI


940


6





В32.8-3


1






14AIII


1160


7








2






4ВрI


640


6









Таблица 2

Выборка стали на одну сетку











Марка сетки




Арматурная сталь, кг


Масса сетки,

кг







класса А-III по ГОСТ 5781-82




класса Вр-I по

ГОСТ 6727-80









Диаметр, мм







6


8


10


12


14


4


5





С6.24-4



-

-

-

-

-

1,84


-

1,84


С6.12-4




-



-



-



-



-



0,91




-



0,91




С8.24-1



-

-

-

-

-

2,5


-

2,5


С8.12-1




-



-



-



-



-



1,24




-



1,24




С8.24-3



-

-

-

-

-

0,86


2,56


3,42


С8.12-3



-



-



-



-



-



0,42




1,28




1,7




С8.24-4



3,95


-

-

-

-

0,86


-

4,81


С8.12-4



1,97




-



-



-



-



0,42




-



2,39




С10.30-1



-

-

-

-

-

1,08


3,63


4,71


С10.24-1



-

-

-

-

-

0,86


2,9


3,76


С10.12-1



-

-

-

-

-

0,42


1,45


1,87


С10.8-1



-



-



-



-



-



0,27




0,97




1,24




С10.30-2



5,59


-

-

-

-

1,08


-

6,67


С10.24-2



4,48


-

-

-

-

0,86


-

5,34


С10.12-2



2,24


-

-

-

-

0,42


-

2,66


С10.8-2



1,49




-



-



-



-



0,27




-



1,76




С10.30-3



-

7,96


-

-

-

1,08


-

9,04


С10.24-3



-

6,3


-

-

-

0,86


-

7,16


С10.12-3



-



2,99




-



-



-



0,42




-



3,41




С10.8-3



-

1,99


-

-

-

0,27


-

2,26


С10.30-4



-

9,95


-

-

-

1,08


-

11,03


С10.24-4



-

7,96


-

-

-

0,86


-

8,82


С10.12-4



-

3,98


-

-

-

0,42


-

4,4


С10.8-4



-



2,65




-



-



-



0,27




-



2,92




С12.30-1



6,26


-

-

-

-

1,62


-

7,88


С12.24-1



5,01


-

-

-

-

1,29


-

6,3


С12.12-1



2,5


-

-

-

-

0,63


-

3,13


С12.8-1



1,67




-



-



-



-



0,41




-



2,08




С12.30-2

-

11,14


-

-

-

1,62


-

12,76


С12.24-2

-

8,91


-

-

-

1,29


-

10,2




С12.12-2

-

4,46


-

-

-

0,63


-

5,09


С12.8-2



-



2,97




-



-



-



0,41




-



3,38




С12.30-3



-

-

15,84


-

-

1,62


-

17,46


С12.24-3



-

-

12,54


-

-

1,29


-

13,83


С12.12-3



-

-

5,94


-

-

0,63


-

6,57


С12.8-3

-

-



3,96




-



-



0,41




-



4,37




С12.30-4



-

-

19,81


-

-

1,62


-

21,43


С12.24-4



-

-

15,84


-

-

1,29


-

17,13


С12.12-4



-

-

7,92


-

-

0,63


-

8,55


С12.8-4

-



-



5,28




-



-



0,41




-



5,69




С14.30-1

-


10,81


-

-

-

1,62


-

12,43


С14.24-1

-


8,56


-

-

-

1,29


-

9,85


С14.12-1

-


4,05


-

-

-

0,63


-

4,68


С14.8-1

-



2,7


-



-

-



0,41




-



3,11




С14.30-2



-

-

17,47


-

-

1,62


-

19,09


С14.24-2



-

-

13,83


-

-

1,29


-

15,12


С14.12-2



-

-

6,55


-

-

0,63


-

7,18


С14.8-2



-



-



4,37




-



-

0,41




-



4,78




С14.30-3



-

-

21,84


-

-

1,62


-

23,46


С14.24-3



-

-

17,47


-

-

1,29


-

18,76


С14.12-3



-

-

8,74


-

-

0,63


-

9,37


С14.8-3



-



-



5,82




-



-



0,41




-

6,23


С14.30-4



-

-

-

33,03


-

1,62


-

34,65


С14.24-4



-

-

-

26,43


-

1,29


-

27,72


С14.12-4



-

-

-

13,21


-

0,63


-

13,84


С14.8-4



-



-



-



8,81




-



0,41




-



9,22


С16.30-1



-

14,2


-

-

-

1,62


-

15,82


С16.24-1



-

11,26


-

-

-

1,29


-

12,55


С16.12-1



-

5,39


-

-

-

0,63


-

6,02


С16.8-1



-



3,43




-



-



-



0,41




-



3,84


С16.30-2



-

-

24,8


-

-

1,62


-

26,42


С16.24-2



-

-

19,84


-

-

1,29


-

21,13


С16.12-2

-

-

9,92


-

-

0,63


-

10,55


С16.8-2

-

-

6,61


-

-

0,41


-

7,02


С16.30-3



-

-

-

35,7


-

1,62


-

37,32


С16.24-3



-

-

-

28,56


-

1,29


-

29,85


С16.12-3



-

-

-

14,27


-

0,63


-

14,9


С16.8-3

-

-

-

9,52




-



0,41




-



9,93




С16.30-4

-


-

-

-

44,49


1,62


-

46,11


С16.24-4

-


-

-

-

35,28


1,29


-

36,57


С16.12-4

-


-

-

-

16,88


0,63


-

17,51


С16.8-4



-



-



-



-



10,74




0,41




-



11,15




H20.30-1



10,25


-

-

-

-

2,16


-

12,41


H20.24-1

8,21


-

-

-

-

1,72


-

9,93


H20.12-1

4,1


-

-

-

-

0,84


-

4,94


H20.8-1

2,73


-

-

-

-

0,54


-

3,27


H20.30-2



-

18,48


-

-

-

2,16


-

20,64


H20.24-2



-



14,79




-



-



-



1,72




-



16,51




H20.12-2



-



7,39




-



-



-



0,84




-



8,23




H20.8-2



-



4,93




-



-



-



0,54




-



5,47




H20.30-3



-

-

30,35


-

-

2,16


-

32,51


H20.24-3



-



-



24,29




-



-



1,72




-



26,01




H20.12-3



-



-



12,14




-



-



0,84




-



12,98




H20.8-3



-



-



8,1




-



-



0,54




-



8,64




H20.30-4



-

-

32,21


-

-

2,16


-

34,37


H20.24-4



-



-



25,76




-



-



1,72




-



27,48




H20.12-4



-



-



12,88




-



-



0,84




-



13,72




H20.8-4



-



-



8,59




-



-



0,54




-



9,13




H24.30-1



-

20,74


-

-

-

2,16


-

22,9


H24.24-1



-



16,59




-



-



-



1,72




-



18,31




H24.12-1



-



8,3




-



-



-



0,84




-



9,14




H24.8-1



-



5,53




-



-



-



0,54




-



6,07




H24.30-2



-

-

34,43


-

-

2,7


-

37,13


H24.24-2



-



-



27,54




-



-



2,15




-



29,69




H24.12-2



-



-



13,77




-



-



1,05




-



14,82




H24.8-2



-



-



9,18




-



-



0,68




-



9,86




H24.30-3



-

-

-

52,48


-

2,7


-

55,18


H24.24-3



-



-



-



41,98




-



2,15




-



44,13




H24.12-3



-



-



-



20,99




-



1,05




-



22,04




H24.8-3



-



-



-



13,99




-



0,68




-



14,67




H24.30-4



-

-

-

51,68


-

2,7


-

54,38


H24.24-4



-



-



-



41,34




-



2,15




-



43,49




H24.12-4



-



-



-



20,67




-



1,05




-



21,72




H24.8-4



-



-



-



13,78




-



0,68




-



14,46




H28.24-1



-

20,57


-

-

-

2,15


-

22,72


H28.12-1



-



10,28




-



-



-



1,05




-



11,33




H28.8-1



-



6,86




-



-



-



0,68




-



7,54




H28.24-2



-

-

33,61


-

-

2,15


-

35,76


H28.12-2



-



-



16,81




-



-



1,05




-



17,86




H28.8-2



-



-



11,2




-



-



0,68




-



11,88




H28.24-3



-

-

-

-

62,33


2,15


-

64,48


H28.12-3



-



-



-



-



31,17




1,05




-



32,22




H28.8-3



-



-



-



-



20,78




0,68




-



21,46




H28.24-4



-

-

-

-

65,81


2,15


-

67,96


H28.12-4



-



-



-



-



32,9




1,05




-



33,95




H28.8-4



-



-



-



-



21,94




0,68




-



22,62




H32.12-1



-

-

18,51


-

-

1,25


-

19,76


H32.8-1



-



-



12,34




-



-



0,82




-



13,16




H32.12-2



-

-

-

27,39


-

1,25


-

28,64


H32.8-2



-



-



-



18,23




-



0,82




-



19,05




H32.12-3

-

-


-

-

37,25


1,25


-

38,5


H32.8-3



-



-



-



-



24,84




0,82




-



25,66




B20.30-1



-

-

-

-

-

1,06


2,13


3,19


B20.24-1



-



-



-



-



-



0,84




1,7




2,54




B20.12-1



-



-



-



-



-



0,4




0,85




1,25




B20.8-1



-



-



-



-



-



0,24




0,53




0,77




B20.30-2



3,46


-

-

-

-

1,06


-

4,52


B20.24-2



2,77




-



-



-



-



0,84




-



3,61




B20.12-2



1,39




-



-



-



-



0,4




-



1,79




B20.8-2



0,86




-



-



-



-



0,24




-



1,1




B20.30-3



3,28


-

14,07


-

-

1,06


-

4,34


B20.24-3



2,63




-



11,25




-



-



0,84




-



3,47




B20.12-3



1,31




-



5,63




-



-



0,4




-



1,71




B20.8-3



0,82




-



3,52




-



-



0,24




-



1,06




B20.30-4



-

-

-

-

-

1,6


-

15,67


B20.24-4



-



-



-



-



-



1,26




-



12,51




B20.12-4



-



-



-



-



-



0,6




-



6,23




B20.8-4



-



-



-



-



-



0,35




-



3,87




B24.30-1



-

-

-

-

-

1,4


3,14


4,54


B24.24-1



-



-



-



-



-



1,07




2,42




3,49




B24.12-1



-



-



-



-



-



0,46




1,09




1,55




B24.8-1



-



-



-



-



-



0,3




0,73




1,03




B24.30-2



5,22


-

-

-

-

1,51


-

6,73


B24.24-2



4,1




-



-



-



-



1,18




-



5,28




B24.12-2



2,05




-



-



-



-



0,57




-



2,62




B24.8-2



1,31




-



-



-



-



0,35




-



1,66




B24.30-3



-

10,4


-

-

-

1,51


-

11,91


B24.24-3



-



8,17




-



-



-



1,18




-



9,35




B24.12-3



-



3,71




-



-



-



0,52




-



4,23




B24.8-3



-



2,6




-



-



-



0,35




-



2,95




B24.30-4



-

-

17,4


-

-

1,62


-

19,02


B24.24-4



-



-



13,92




-



-



1,29




-



15,21




B24.12-4



-



-



6,96




-



-



0,63




-



7,59




B24.8-4



-



-



4,64




-



-



0,41




-



5,05




B28.24-1



-

8,22


-

-

-

1,07


-

9,29


B28.12-1



-



3,29




-



-



-



0,41




-



3,7




B28.8-1



-



2,46




-



-



-



0,3




-



2,76




B28.24-2



-

-

13,48


-

-

1,13


-

14,61


B28.12-2



-



-



6,42




-



-



0,52




-



6,94




B28.8-2



-



-



4,49




-



-



0,35




-



4,84




B28.24-3



-

-

14,31


-

-

1,07


-

15,38


B28.12-3



-



-



6,44




-



-



0,46




-



6,9




B28.8-3



-



-



4,29




-



-



0,3




-



4,59




B28.24-4



-

-

-

-

28,03


1,07


-

29,1


B28.12-4



-



-



-



-



12,61




0,46




-



13,07




B28.8-4



-



-



-



-



8,41




0,3




-



8,71




B32.12-1



-

3,07


-

-

-

0,41


-

3,48


B32.8-1



-



2,3




-



-



-



0,3




-



2,6




B32.12-2



-

-

-

8,31


-

0,46


-

8,77


B32.8-2



-



-



-



5,54




-



0,3




-



5,84




B32.12-3



-

-

-

-

14,01


0,52


-

14,53


B32.8-3



-


-


-


-


9,8


0,35


-


10,15






2.  Форма и размеры арматурных блоков, а также спецификация сеток на один арматурный блок приведены на чертеже и в табл.3.

Схема арматурного блока

1 - нижняя сетка марки Н; 2 - верхняя сетка марки В; 3 - рабочая арматура


Таблица 3


Спецификация сеток на один арматурный блок










Марка блока


Марка сетки


Размеры, мм


Масса

блока, кг

































АБ20.30-1

 Н20.30-1



1940


2940


-

-

600


25


15,6






 В20.30-1



-



-



740




2890













АБ20.24-1

 Н20.24-1

1940


2340


-

-




25


12,47






 В20.24-1



-



-



740




2290













АБ20.12-1

 Н20.12-1

1940


1140


-


-



25


6,19






 В20.12-1



-



-



740




1090













АБ20.8-1

 Н20.8-1

1940


740


-

-



30


4,04






 В20.8-1



-



-



740




640














АБ20.30-2

 Н20.30-2

1940


2940


-

-

580


25


25,16






 В20.30-2



-



-



780




2890













АБ20.24-2

Н20.24-2


1940


2340


-

-




25


20,12






В20.24-2




-



-



780




2290













АБ20.12-2

Н20.12-2


1940


1140


-

-



25


10,02






В20.12-2




-



-



780




1090













АБ20.8-2

 Н20.8-2

1940


740


-

-




30


6,57






 В20.8-2



-



-



780




640










АБ20.30-3

 Н20.30-3

1940


2940


-

-

600


25


36,85






 В20.30-3



-



-



740




2890











АБ20.24-3

 Н20.24-3

1940


2340


-

-



25


29,48






 В20.24-3



-



-



740




2290











АБ20.12-3

 Н20.12-3

1940


1140


-

-



25


14,69






 В20.12-3



-



-



740




1090











АБ20.8-3

 Н20.8-3

1940


740


-

-




30


9,7






 В20.8-3



-



-



740




640










АБ20.30-4

 Н20.30-4

1940


2940


-

-

400


25


50,04






 В20.30-4



-



-



1140




2890











АБ20.24-4

 Н20.24-4

1940


2340


-

-



25


39,99






 В20.24-4



-



-



1140




2290











АБ20.12-4

 Н20.12-4

1940


1140


-

-



25


19,95






 В20.12-4



-



-



1140




1090











АБ20.8-4

 Н20.8-4

1940


740


-

-




30


13,0






 В20.8-4



-



-



1140




640










АБ24.30-1

 Н24.30-1

2340


2940


-

-

700


180


27,44






 В24.30-1



-



-



940




2540











АБ24.24-1

 Н24.24-1

2340


2340


-

-



180


21,8






 В24.24-1



-



-



940




1940











АБ24.12-1

 Н24.12-1

2340


1140


-

-



150


10,69






 В24.12-1



-



-



940




840











АБ24.8-1

 Н24.8-1

2340


740


-

-




80


7,1






 В24.8-1



-



-



940




540










АБ24.30-2

 Н24.30-2

2340


2940


-

-

700


80


43,86






 В24.30-2



-



-



940




2740











АБ24.24-2

 Н24.24-2

2340


2340


-

-



80


34,97






 В24.24-2



-



-



940




2140











АБ24.12-2

 Н24.12-2

2340


1140


-

-



50


17,44






 В24.12-2



-



-



940




1040











АБ24.8-2

 Н24.8-2

2340


740


-

-




50


11,52






 В24.8-2



-



-



940




640










АБ24.30-3

 Н24.30-3

2340


2940


-

-

630


80


67,09






 В24.30-3



-



-



1080




2740











АБ24.24-3

 Н24.24-3

2340


2340


-

-



80


53,48






 В24.24-3



-



-



1080




2140











АБ24.12-3

 Н24.12-3

2340


1140


-

-



80


26,27






 В24.12-3



-



-



1080




940











АБ24.8-3

 Н24.8-3

2340


740


-

-




50


17,62






 В24.8-3



-



-



1080




640










АБ24.30-4

 Н24.30-4

2340


2940


-

-

630


20


73,4






 В24.30-4



-



-



1080




2940











АБ24.24-4

 Н24.24-4

2340


2340


-

-



20


58,7






 В24.24-4



-



-



1080




2340











АБ24.12-4

 Н24.12-4

2340


1140


-

-



20


29,31






 В24.12-4



-



-



1080




1140











АБ24.8-4

 Н24.8-4

2340


740


-

-




20


19,51






 В24.8-4



-



-



1080




740










АБ28.24-1

 Н28.24-1

2740


2340


-

-

800


180


32,01






 В28.24-1



-



-



1140




1940











АБ28.12-1

 Н28.12-1

2740


1140


-

-



180


15,03






 В28.12-1



-



-



1140




740











АБ28.8-1

 Н28.8-1

2740


740


-

-




80


10,3






 В28.8-1



-



-



1140




540










АБ28.24-2

 Н28.24-2

2740


2340


-

-

800


180


50,37






 В28.24-2



-



-



1140




2040












АБ28.12-2

 Н28.12-2

2740


1140


-

-



80


24,8






 В28.12-2



-



-



1140




940











АБ28.8-2

 Н28.8-2

2740


740


-

-




30


16,72






 В28.8-2



-



-



1140




640










АБ28.24-3

 Н28.24-3

2740


2340


-

-


690


180


79,86






 В28.24-3



-



-



1360




1940













АБ28.12-3

 Н28.12-3

2740


1140


-


-



150


39,12






 В28.12-3



-



-



1360




840













АБ28.8-3

 Н28.8-3

2740


740


-


-



80


26,05






 В28.8-3



-



-



1360




540














АБ28.24-4

 Н28.24-4

2740


2340


-

-


690


180


97,06






 В28.24-4



-



-



1360




1940













АБ28.12-4

 Н28.12-4



2740


1140


-

-



150


47,02






 В28.12-4



-



-



1360




840













АБ28.8-4

 Н28.8-4



2740


740


-

-



80


31,33






 В28.8-4



-



-



1360




540














АБ32.12-1

 Н32.12-1



3140


1140


-

-

970


170


23,24






 В32.12-1



-



-



1200




740














АБ32.8-1

 Н32.8-1



3140


740


-

-



70


15,76






 В32.8-1



-



-



1200




540














АБ32.12-2

 Н32.12-2



3140


1140


-


-

950


150


37,41






 В32.12-2



-



-



1240


840














АБ32.8-2

 Н32.8-2



3140


740


-


-



70


24,89






 В32.8-2



-



-



1240


540














АБ32.12-3

 Н32.12-3



3140


1140


-


-

890


70


53,03






 В32.12-3



-



-



1360


940














АБ32.8-3

 Н32.8-3



3140


740


-


-



30


35,81






 В32.8-3



-



-



1360


640














3.  Форма и размеры монтажных петель, нормативные усилия в них, а также спецификация и выборка стали приведены в табл.4.



Таблица 4



Нормативное усилие, спецификация и выборка стали на одну монтажную петлю









Марка монтажной

петли



Чертеж


Диаметр,

мм,

класс


Размеры монтажной

петли, мм


Длина,

мм


Масса,

кг


Нормативное

усилие,

кН(кгс)

















М8-100




8АI




180




130




550




0,22


2,94

(300)

М10-150








10АI


230




165






700


0,43


6,86

(700)

М12-150








12АI














710


0,63


10,79

(1100)

М14-150








14АI










730


0,90


14,71

(1500)

М16-200






16АI


280




200




880




1,39


19,61

(2000)




    4. При изготовлении сеток следует сваривать пересечения всех стержней по периметру сетки, а в середине - через каждые два пересечения.

Сварку  сеток рекомендуется осуществлять на машине типа АТМС-14х75-7-1(2), оснащенной механизмом досылки поперечных укороченных стержней, а сетки с рабочей арматурой диаметром 10 мм и более - на машине типа МТ2002 или с помощью подвесной машины типа МТП-810.



5.  При сборке арматурного блока из нижней (марки Н) и верхней (марки В) сеток стержни рабочей арматуры (табл.1, позиция 1 или 3) обеих сеток следует располагать в одной горизонтальной плоскости.



6.  В арматурном блоке соединение сеток между собой следует производить контактной точечной сваркой в местах пересечения стержней по периметру верхней сетки, а в середине ее число свариваемых точек определяют из условия обеспечения транспортабельности арматурных блоков.



При  сборке арматурного блока из сварных сеток допускается замена сварных соединений на вязаные.





Электронный текст документа

подготовлен ЗАО "Кодекс" и сверен по:

официальное издание

М.: Издательство стандартов, 1994

Предоставлено компанией МГК "Информпроект".




Хотите оперативно узнавать о новых публикациях нормативных документов на портале? Подпишитесь на рассылку новостей!

Все ГОСТы >>    ГОСТы «Бетон, ЖБИ, кирпич, фасадные материалы >>



Смотрите также: Каталог «Бетон, ЖБИ, кирпич, фасадные материалы» >>
Компании «Бетон, ЖБИ, кирпич, фасадные материалы» >>
Фотогалереи (1) >>
Статьи (150) >>
ГОСТы (206) >>
СНиПы (14) >>
ВСН (5) >>
Задать вопрос в форуме >>
Подписка на рассылки >>
Copyright © 1999-2024 ВашДом.Ру - проект группы «Текарт»
По вопросам связанным с работой портала вы можете связаться с нашей службой поддержки или оставить заявку на рекламу.
Политика в отношении обработки персональных данных
наверх
