ГОСТ 12852.5-77. Бетон ячеистый. Метод определения коэффициента паропроницаемости.

ГОСТ 12852.5-77

Группа Ж19

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

БЕТОН ЯЧЕИСТЫЙ

МЕТОД ОПРЕДЕЛЕНИЯ КОЭФФИЦИЕНТА ПАРОПРОНИЦАЕМОСТИ

Cellular concrete. Method of steam-permeafility

coefficient determination

Дата введения 1978-07-01

1.  УТВЕРЖДЕН и ВВЕДЕН в ДЕЙСТВИЕ постановлением Государственного комитета Совета Министров СССР по делам строительства от 9 ноября 1977 г. N 171

2.  ВЗАМЕН ГОСТ 12852-67 в части разд. 17

3.  ПЕРЕИЗДАНИЕ. Сентябрь 1994 г.

Настоящий  стандарт распространяется на ячеистый бетон и устанавливает метод определения коэффициента его паропроницаемости измерением паропроницаемости образца при стационарном потоке водяного пара.

1. ОБЩИЕ ТРЕБОВАНИЯ

1.1.  Общие требования к методу определения коэффициента паропроницаемости ячеистого бетона - по ГОСТ 12852.0-77.

2. АППАРАТУРА, МАТЕРИАЛЫ, РЕАКТИВЫ

2.1.  Для проведения испытания применяют:

-  весы лабораторные образцовые по ГОСТ 24104-88;

-  термограф метеорологический по ГОСТ 6416-75;

-  психрометр аспирационный по техническим условиям;

-  эксикатор по ГОСТ 23932-90;

-  металлические трубы с размером внутреннего сечения 100х100 мм и длиной 50 мм;

-  чашки стеклянные с наружным диаметром 95-98 мм и высотой 30-40 мм по ГОСТ 19908-90;

-  резину листовую мягкую непористую по ГОСТ 7338-90;

-  парафин по ГОСТ 23683-89;

-  канифоль сосновую по ГОСТ 19113-84;

-  магний азотнокислый по ТУ 6-09-4011-75;

-  калий сернокислый по ГОСТ 4145-74;

-  воду дистиллированную по ГОСТ 6709-72;

-  прибор для определения коэффициента паропроницаемости (см. чертеж).

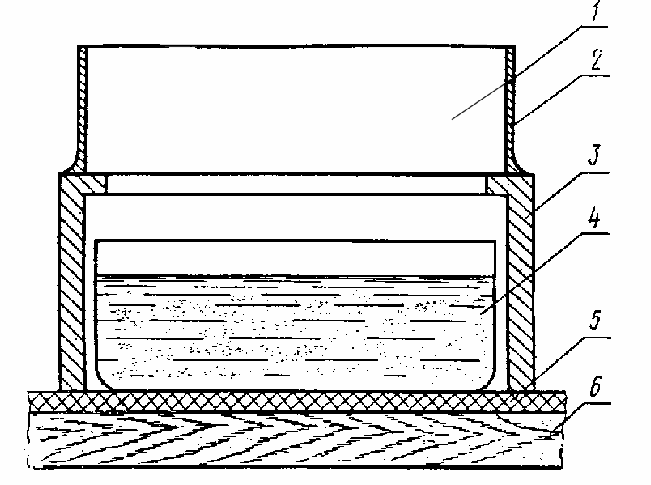

Прибор для определения коэффициента паропроницаемости

1 - образец ячеистого бетона; 2 - пароизоляция; 3 - металлическая

труба; 4 - стеклянная чашка с насыщенным раствором сульфата ка-

лия (K(2)SO(4)); 5 - листовая мягкая резина; 6 - стеллаж

3. ПОДГОТОВКА К ИСПЫТАНИЮ

     3.1. Определение коэффициента паропроницаемости проводят на трех образцах размерами 100х100х30 мм, выпиленных из средней части изделия.

3.2.  Боковые поверхности  образцов изолируют разогретой смесью парафина с канифолью (соотношение 3:1).

4. ПРОВЕДЕНИЕ ИСПЫТАНИЯ

       4.1. Каждый образец помещают на отдельную металлическую трубу. Промежутки между боковой поверхностью образца и верхней гранью металлической трубы заполняют разогретой смесью парафина с канифолью.

4.2.  Металлические трубы с укрепленными на них образцами устанавливают в лабораторный термостат на полки, покрытые мягкой листовой непористой резиной. В термостате поддерживают постоянную температуру (20±2) град.С и относительную влажность воздуха (542) %. Для поддержания заданной относительной влажности воздуха в термостат помещают непокрытый крышкой эксикатор с насыщенным раствором азотнокислого магния.

4.3.  Контроль за температурой и относительной влажностью воздуха в термостате осуществляют при помощи метеорологического термографа и аспирационного психрометра, помещаемых в термостат.

4.4.  В каждую металлическую трубу под образец устанавливают стеклянную чашку с насыщенным раствором сернокислого калия, создающим под образцом относительную влажность воздуха 97 %. В чашку наливают такое количество раствора, чтобы расстояние от уровня раствора до нижнего основания образца равнялось 25 мм.

4.5.  Чашки с раствором взвешивают с точностью до 0,001 г через каждые 3 сут.

4.6.  После каждого взвешивания вычисляют количество воды, испарившейся из раствора за 1 ч. Взвешивание проводят до тех пор, пока количество воды, испаряющейся из чашки за 1 ч, станет постоянным, т.е. до установления стационарного потока водяного пара через образец.

5. ОБРАБОТКА РЕЗУЛЬТАТОВ

          5.1. Коэффициент паропроницаемости в г/(м·ч) вычисляют как среднее арифметическое результатов испытания трех образцов по формуле

где Q - стационарный поток водяного пара, г/ч;

- толщина образца, м;

F - площадь сечения металлической трубы в месте контакта с образцом, кв.м;

- парциальное давление водяного пара под образцом, определяемое по психрометрическим таблицам на основании значений относительной влажности и температуры воздуха, Тор;

- среднее парциальное давление водяного пара над образцом, Тор;

- толщина воздушного слоя (расстояние от уровня раствора в стеклянной чашке до нижнего основания образца), м;

- коэффициент паропроницаемости воздуха, равный 0,135 г/(м·ч).





     Текст сверен по:

     официальное издание

     М.:  Издательство стандартов, 1995
