ГОСТ 12641-80

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ЗАКЛЕПКИ ПОЛУПУСТОТЕЛЫЕ
С ПОЛУКРУГЛОЙ ГОЛОВКОЙ

ТЕХНИЧЕСКИЕ УСЛОВИЯ

ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ
Москва

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ЗАКЛЕПКИ ПОЛУПУСТОТЕЛЫЕ С ПОЛУКРУГЛОЙ ГОЛОВКОЙ

Технические условия

Semi-hollow button-head rivets.
Specifications

ГОСТ
12641-80*

Взамен
ГОСТ 12641-67

Постановлением Государственного комитета СССР по стандартам от 30 сентября 1980 г. № 4921 дата введения установлена

с 01.01.82

Ограничение срока действия снято по протоколу № 7-95 Межгосударственного Совета по стандартизации, метрологии и сертификации (ИУС 11-95)

Настоящий стандарт распространяется на полупустотелые заклепки с полукруглой головкой с диаметром стержня от 1 до 10 мм.

Заклепки полупустотелые с полукруглой головкой должны удовлетворять всем требованиям ГОСТ 12644-80 и требованиям, изложенным в соответствующих разделах настоящего стандарта.

1. РАЗМЕРЫ

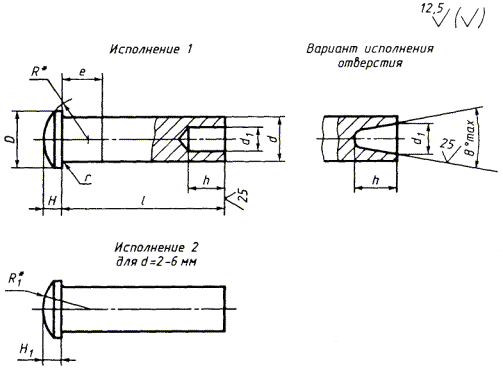

1.1. Размеры заклепок должны соответствовать указанным на чертеже и в табл. 1, 2.

* Размер для справок.

Таблица 1

мм

d

D

Н

Н1

r, не более

d1

h

l1

R

R1

1,0

2,0

0,4

-

0,2

0,6

1,0

1,5

1,4

-

1,2

2,4

0,5

1,7

1,6

3,2

0,7

1,0

1,5

2,2

2,0

4,0

0,8

0,70

1,2

2,9

3,2

2,5

5,0

1,0

0,85

1,6

2,5

3,0

3,6

4,1

3,0

6,0

1,2

1,00

2,0

4,4

5,0

(3,5)

7,0

1,4

1,20

0,4

2,5

4,0

5,0

5,7

4,0

8,0

1,6

1,40

2,8

4,0

5,8

7,2

5,0

10,0

2,0

1,70

3,5

5,0

4,0

7,3

8,2

6,0

12,0

2,5

2,00

0,5

4,5

8,5

10,0

8,0

16,0

3,0

-

6,0

6,0

12,2

-

10,0

20,0

4,0

0,6

8,0

8,0

6,0

14,5

Примечания:

1. Диаметр заклепки d измеряется на стержне под головкой на расстоянии е.

2. Диаметры коротких заклепок длиной менее 2 d измерять на середине длины стержня.

3. Размер заклепки, заключенный в скобки, применять не рекомендуется.

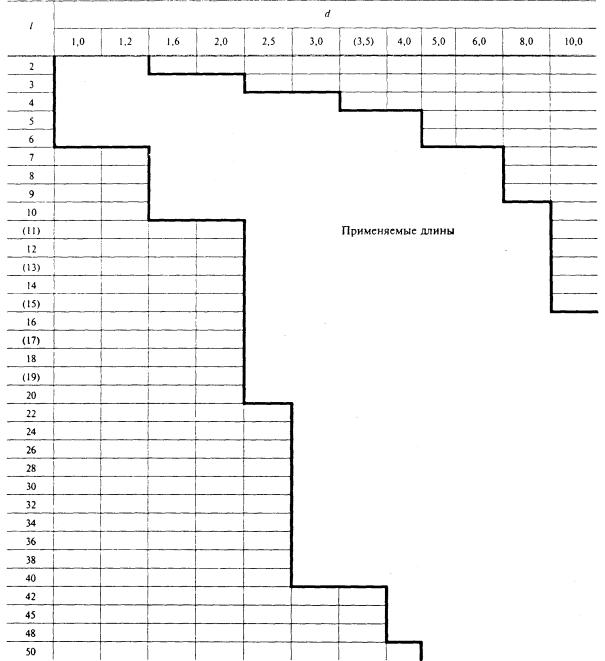

Таблица 2

мм

Примечание. Длины и диаметр заклепок, заключенные в скобки, применять не рекомендуется.

Измененная редакция, Изм. № 2).

1.2. Отверстие в стержне заклепок может быть выполнено как сверлением, так и высадкой, форма дна отверстия не регламентируется.

Пример условного обозначения полупустотелой заклепки с полукруглой головкой исполнения 1, диаметра d = 3 мм, длиной l = 20 мм из материала группы 01, из стали марки 10 без покрытия:

Заклепка 3´20.01.10 ГОСТ 12641-80

1.3. Теоретическая масса заклепок указана в приложении 1.

1.4. (Исключен, Изм. № 2).

1.5. Длина стержня заклепки под замыкающую головку указана в приложении 3. (Введен дополнительно, Изм. № 2).

2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

2.1. Предельные отклонения диаметра d стержня заклепки - js 14; диаметра D головки - js 15; длины l - ± .

2.2. Предельные отклонения высоты головки заклепок Н и Н1 - мм для Н < 1 мм и js 16 для Н ³ 1 мм.

2.3. Предельные отклонения диаметра отверстия заклепок d1 - Н12 для d1 < 1 мм и Н14 для d ³ 1 мм.

2.4. Предельные отклонения глубины отверстия заклепок h - Н17.

2.5. Допуск соосности отверстия относительно стержня для заклепок d от 1 до 1,6 мм - 0,05 мм; для d свыше 1,6 до 2 мм - 0,12 мм; для d свыше 2 мм - 0,20 мм.

2.6. Шероховатость поверхности заклепок из коррозионностойких  сталей должна быть не более Ra 6,3 мкм, кроме отверстия.

ПРИЛОЖЕНИЕ 1

Справочное

Масса стальных заклепок

Длина l, мм

Теоретическая масса 1000 шт. заклепок, кг, при номинальном диаметре стержня d, мм

1

1,2

1,6

2

2,5

3

3,5

4

5

6

8

10

2

0,015

0,020





















3

0,021

0,029

0,060

0,100

















4

0,027

0,038

0,076

0,125

0,191

0,294













5

0,033

0,047

0,092

0,150

0,230

0,349

0,488











6

0,039

0,056

0,108

0,174

0,267

0,405

0,565

0.715









7





0,124

0,199

0,306

0,460

0,642

0,813

1,321

2,215





8





0,140

0,224

0,345

0,516

0,719

0,912

1,475

2,437





9





0,156

0,248

0,384

0,571

0,796

1,011

1,629

2,659





10





0,172

0,273

0,422

0,627

0,873

1,109

1,783

2,881

5,021



(11)









0,460

0,672

0,950

1,208

1,937

3,103

5,416



12









0,499

0,738

1,027

1,307

2,091

3,325

5,810



(13)









0,538

0,693

1,104

1,405

2,245

3,547

6,205



14









0,576

0,849

1,181

1,504

2,399

3,769

6,599



(15)









0,614

0,904

1,258

1,603

2,554

3,990

6,994



16









0,653

0,960

1,385

1,701

2,708

4,212

7,389

11,620

(17)









0,692

1,015

1,412

1,800

2,862

4,434

7,783

12,240

18









0,730

1,071

1,489

1,898

3,016

4,656

8,178

12,860

(19)









0,769

1,127

1,566

1,997

3,170

4,878

8,573

13,480

20









0,807

1,182

1,643

2,096

3,324

5,100

8,967

14,090

22











1,298

1,797

2,298

3,632

5,544

9,756

15,320

24











1,404

1,951

2,490

3,940

5,988

10,540

16,560

26











1,515

2,105

2,688

4,249

6,431

11,330

17,790

28











1,626

2,259

2,885

4,557

6,875

12,120

19,020

30











1,737

2,413

3,082

4,865

7,319

12,910

20,260

32











1,848

2,567

3,279

5,173

7,763

13,700

21,490

34











1,959

2,721

3,477

5,481

8,207

14,490

22,720

36











2,070

2,875

3,674

5,790

8,650

15,280

23,960

38











2,181

3,029

3,871

6,098

9,094

16,070

25,190

40











2,292

3,183

4,069

6,406

9,538

16,860

26,420

42















4,266

6,714

9,982

17,650

27,650

45















4,545

7,161

10,626

18,789

29,538

48















4,858

7,639

11,314

20,020

31,350

50

















7,947

11,754

20,800

32,590

Примечание. Для определения массы заклепок из других материалов значения массы, указанные в таблице, должны быть умножены на коэффициенты: 1,08 - для латуни; 1,134 - для меди; 0,35 -для алюминиевого сплава.

(Измененная редакция, Изм. № 1, 2).

ПРИЛОЖЕНИЕ 2. (Исключено, Изм. № 2).

ПРИЛОЖЕНИЕ 3

Справочное

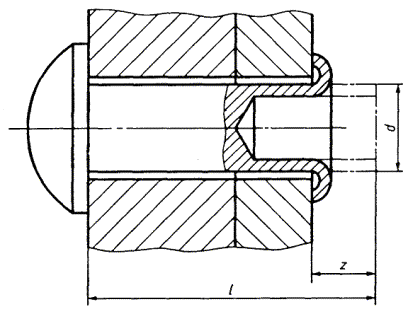

Длина стержня заклепки под замыкающую головку

мм

l

d

1,0

1,2

1,6

2,0

2,5

3,0

(3,5)

4,0

5,0

6,0

8,0

10,0

z

С 2 до 20

0,5

1,0

1,5

2,0

2,5

3,0

4,0

5,0

С 22 до 50

-

-

-

2,5

3,0

3,5

4,5

5,5

(Введено дополнительно, Изм. № 2).
