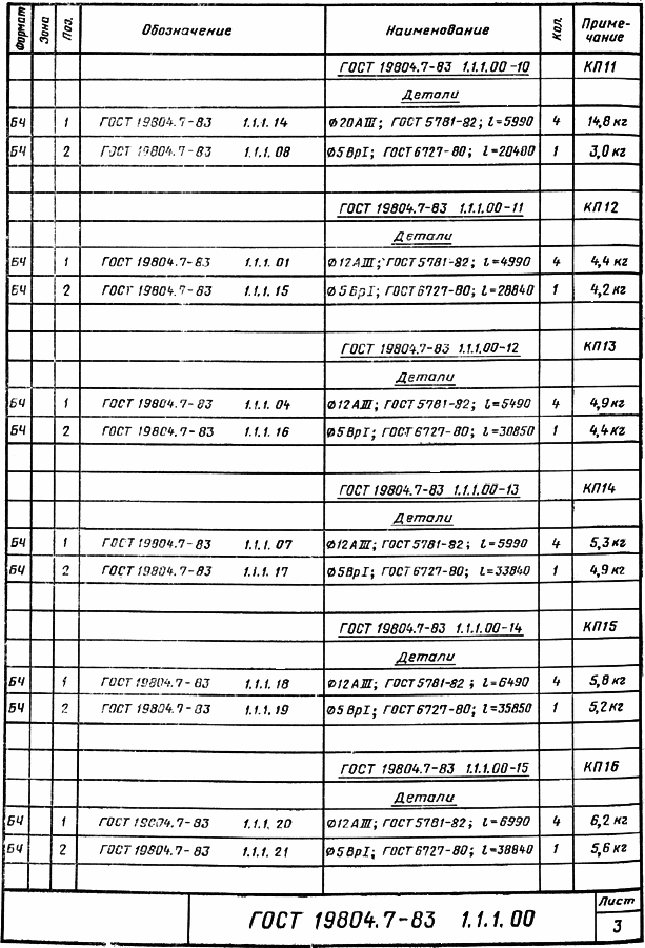

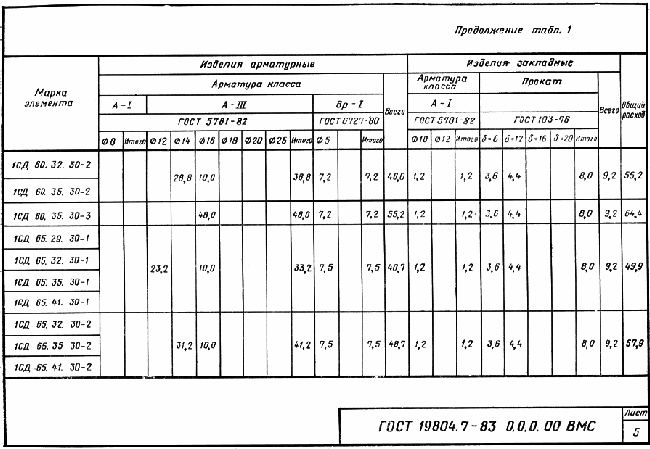

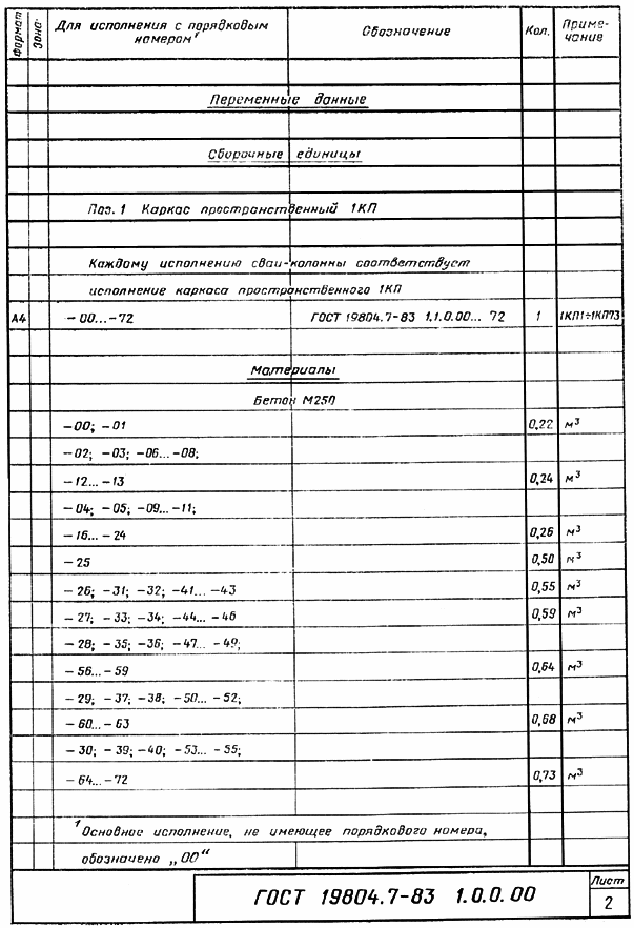

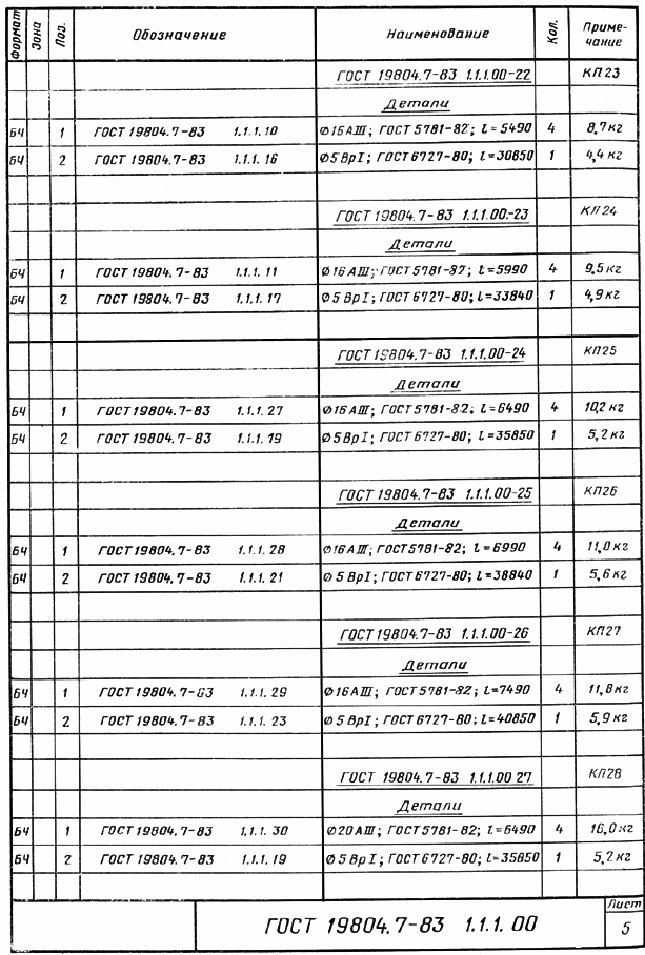

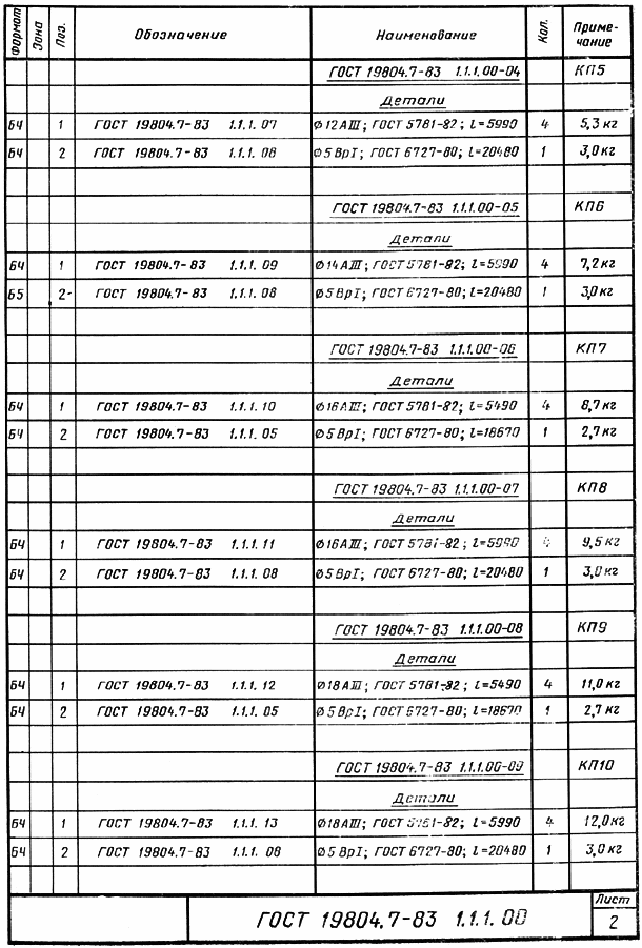

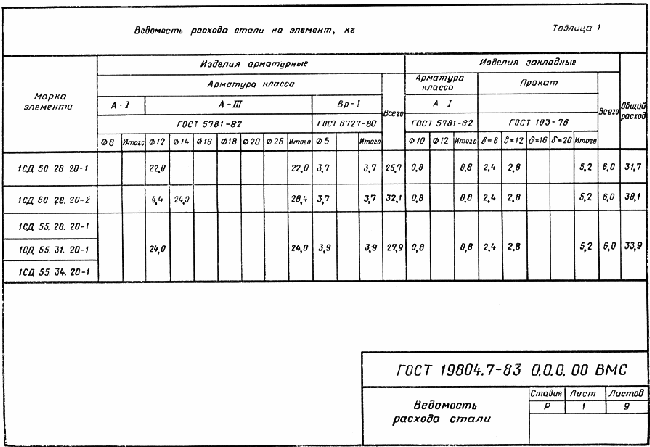

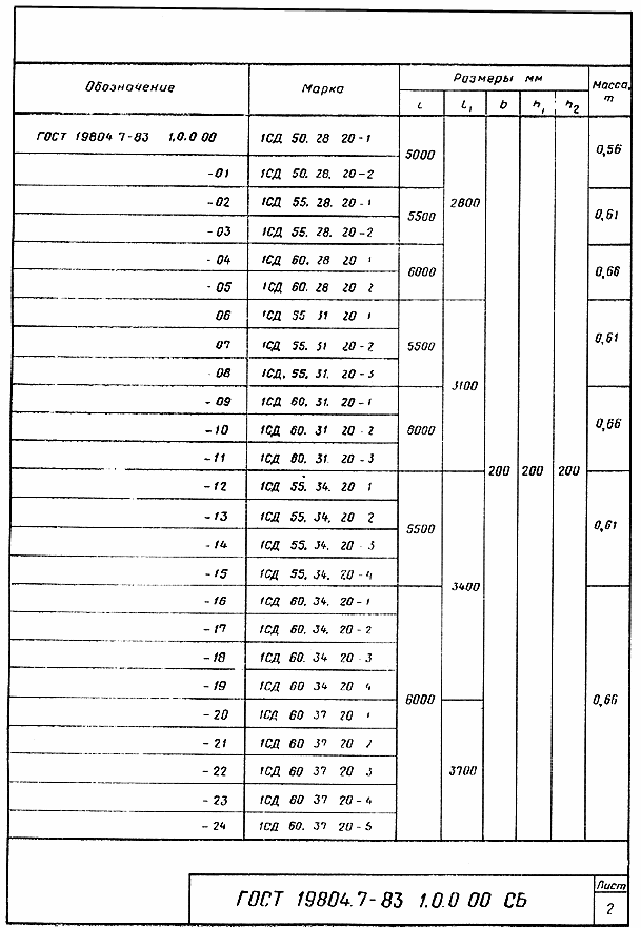

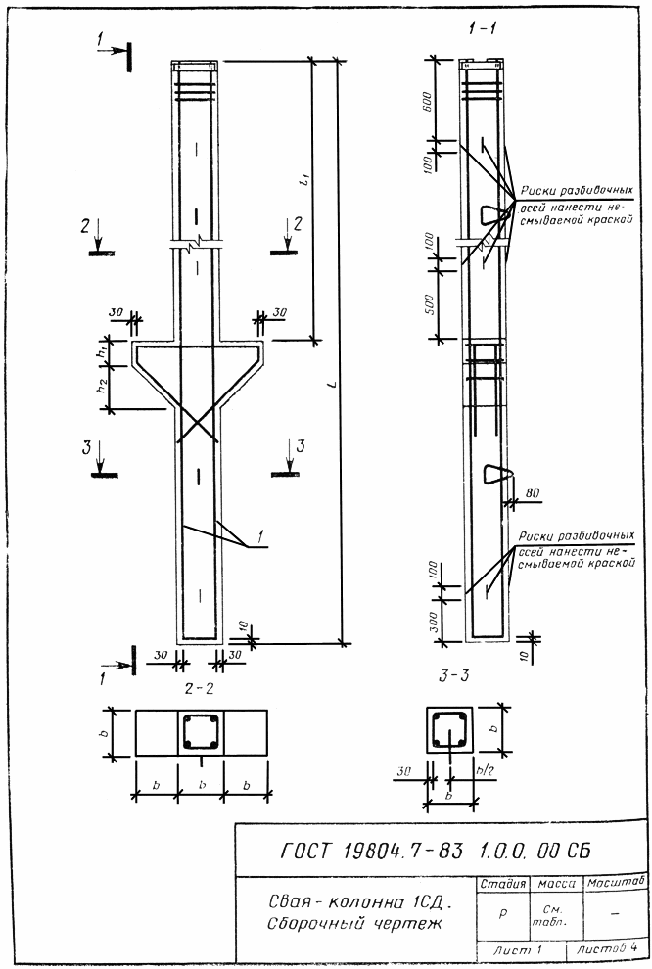

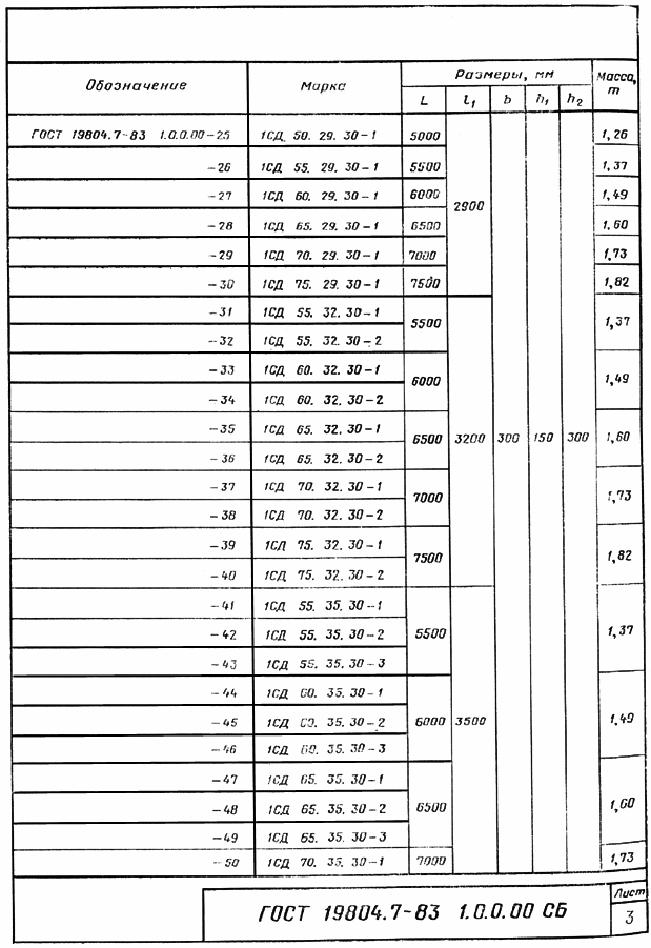

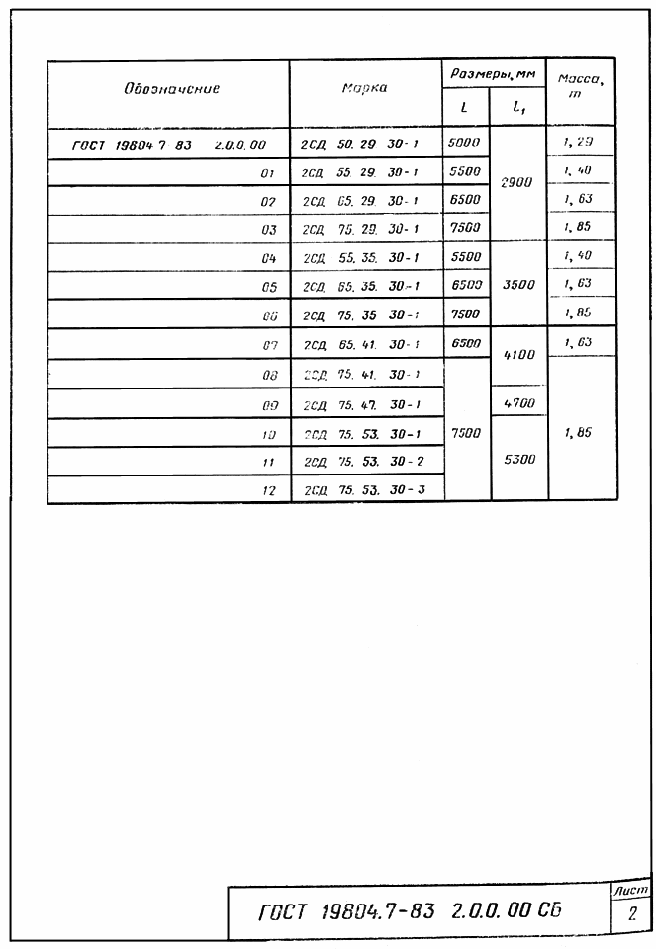

ГОСТ 19804.7-83 Сваи-колонны железобетонные двухконсольные для сельскохозяйственных зданий. Конструкция и размеры (Разделы 1-4, Черт. 1.0.0.00, 1.1.0.00, 2.0.0.00, 1.0.0.00 СБ, 1.1.0.00 СБ, 2.0.0.00 СБ)

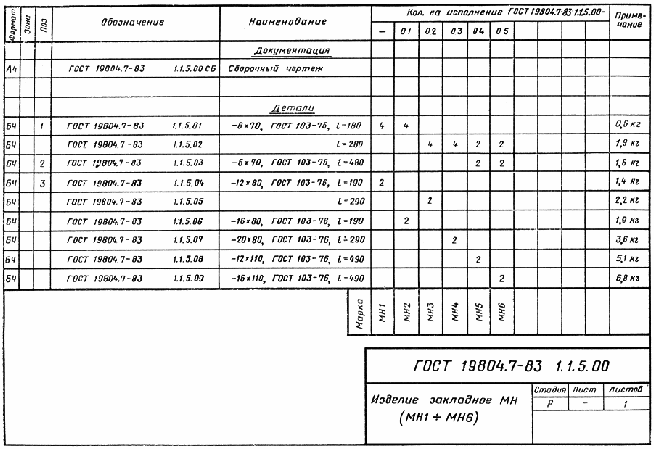

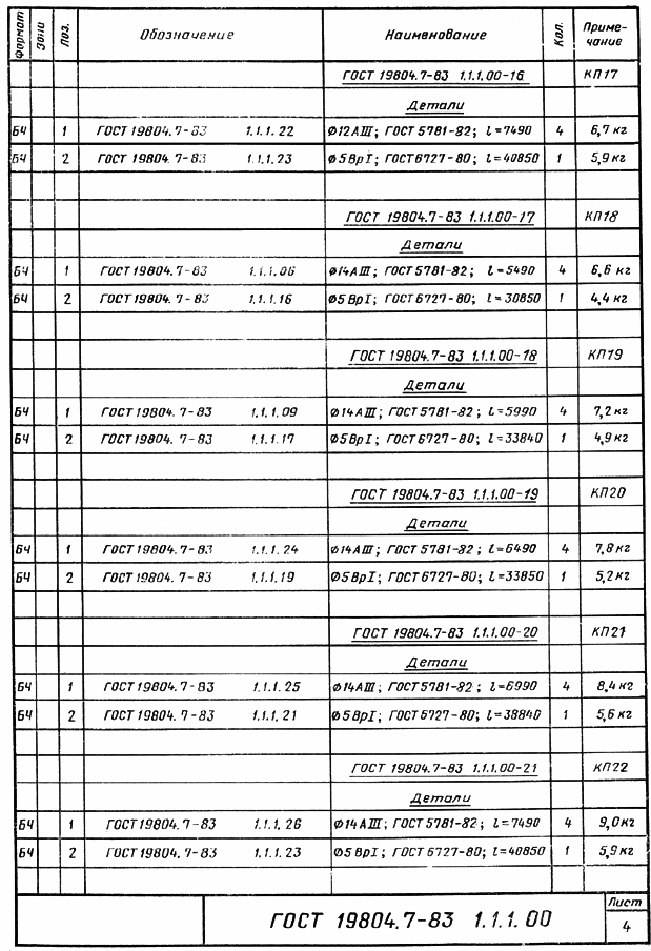

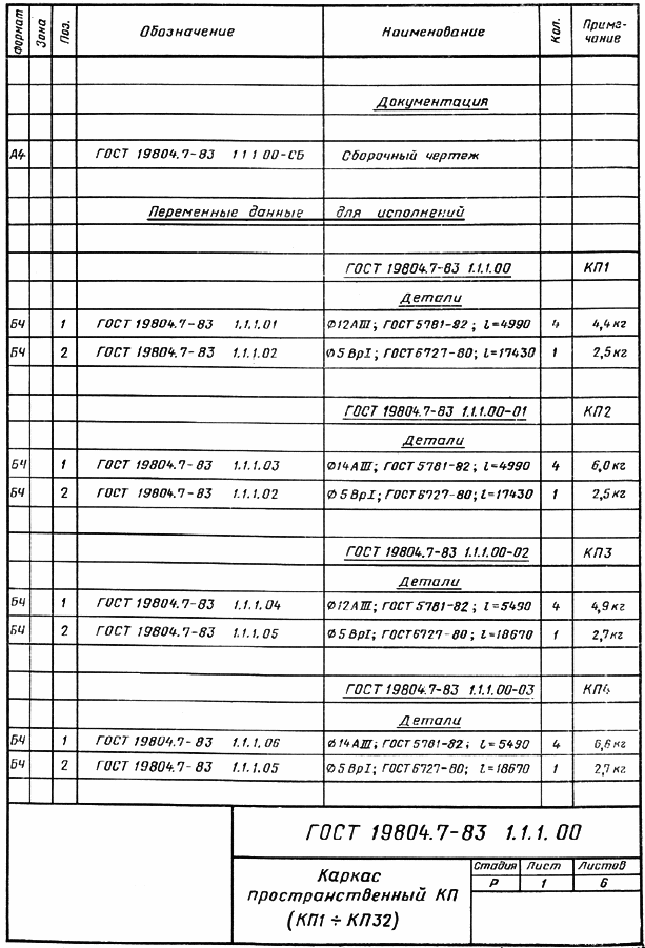

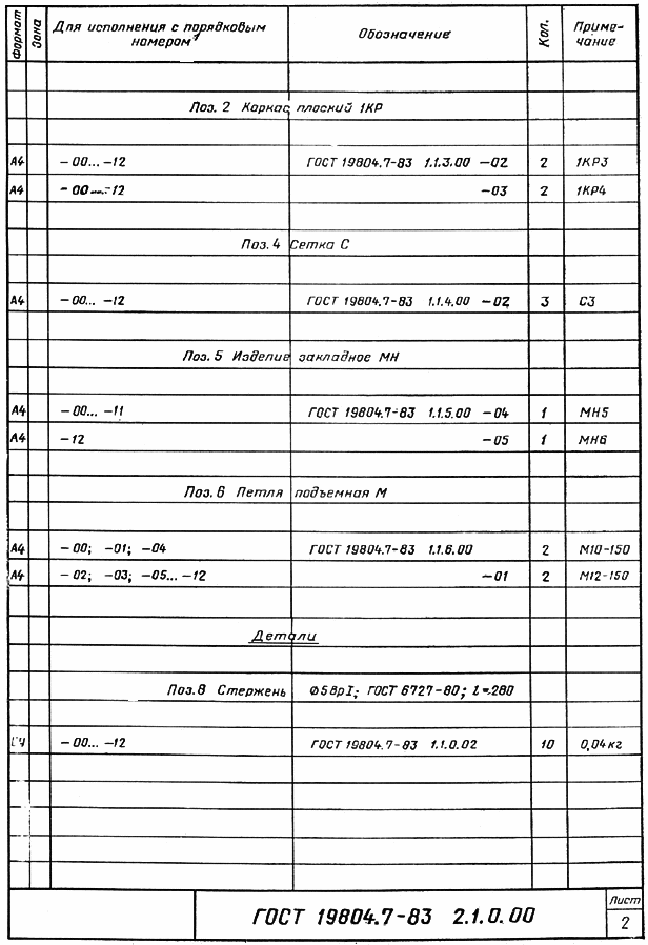

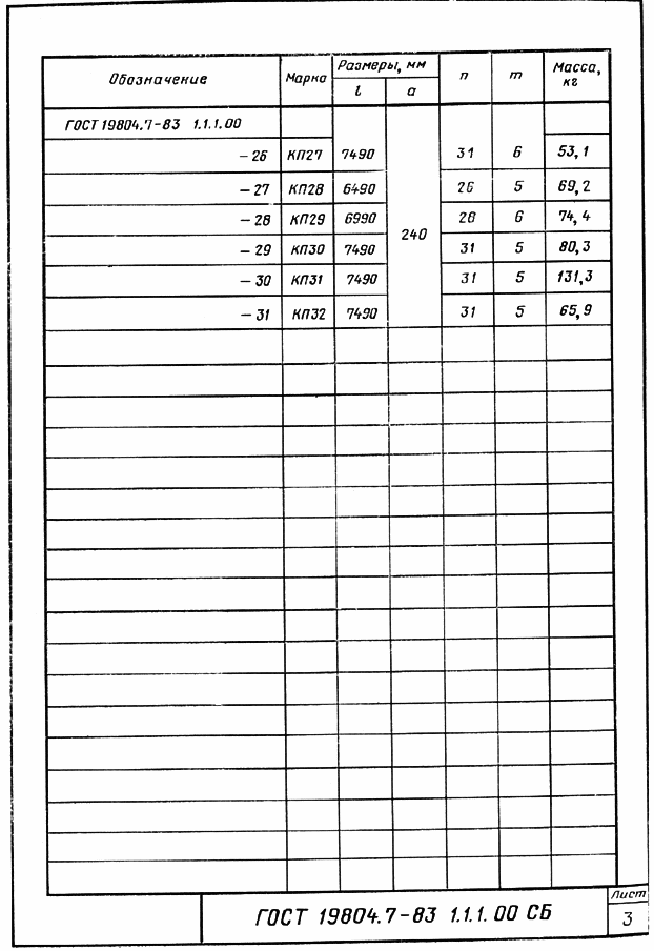

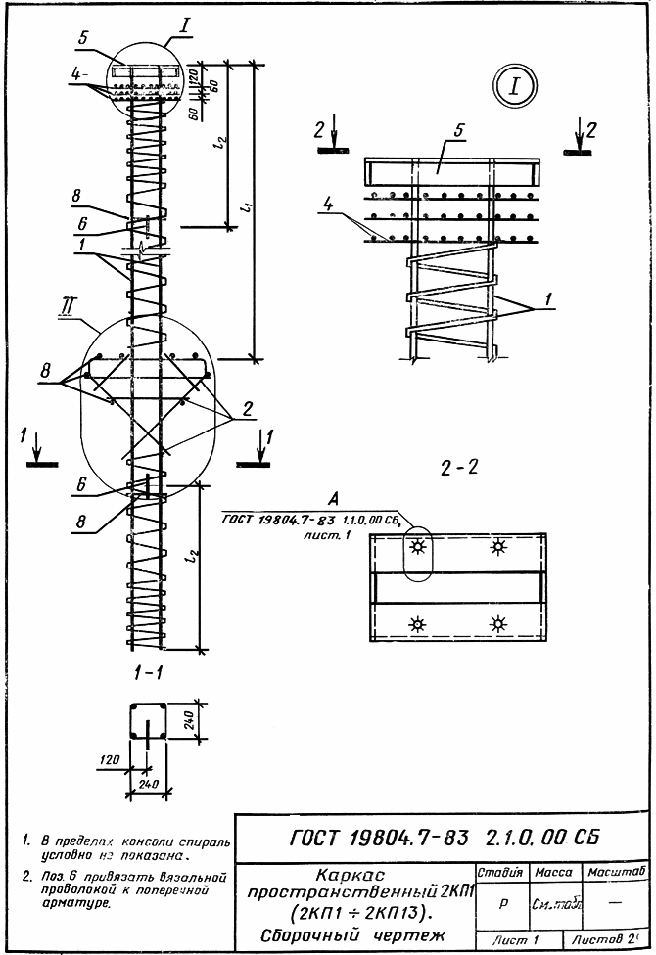

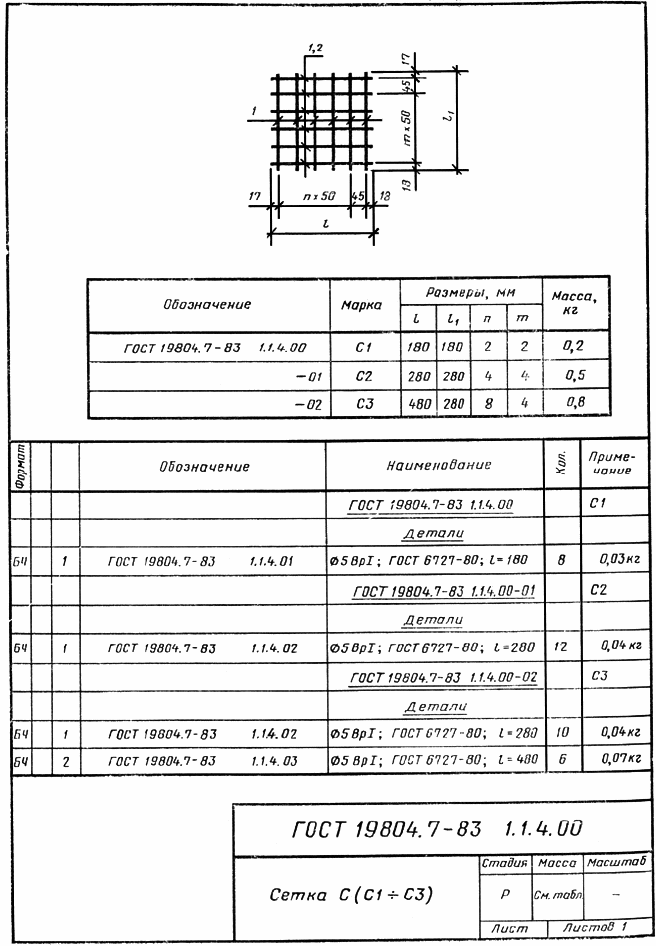

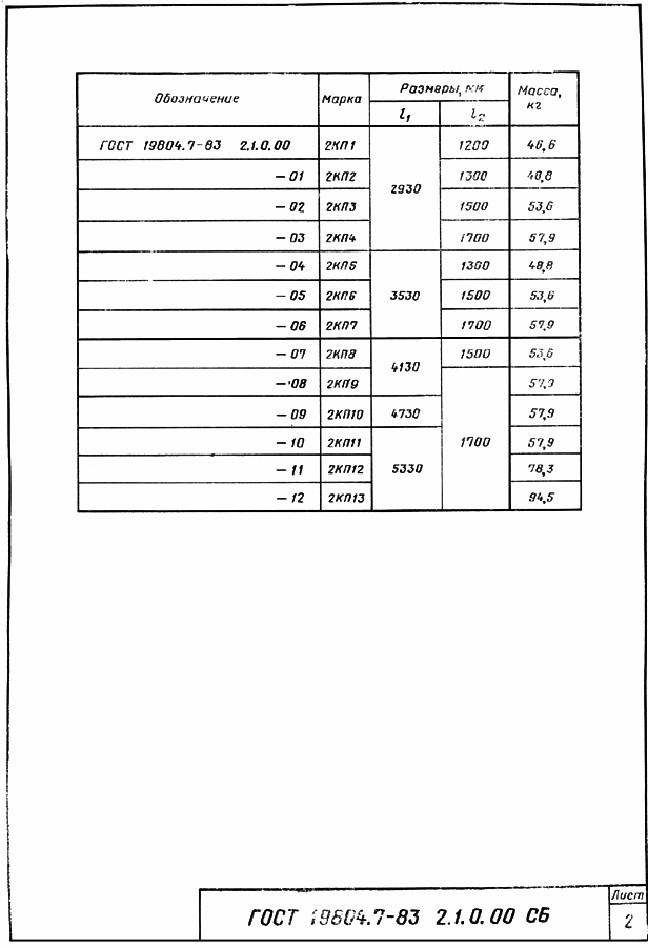

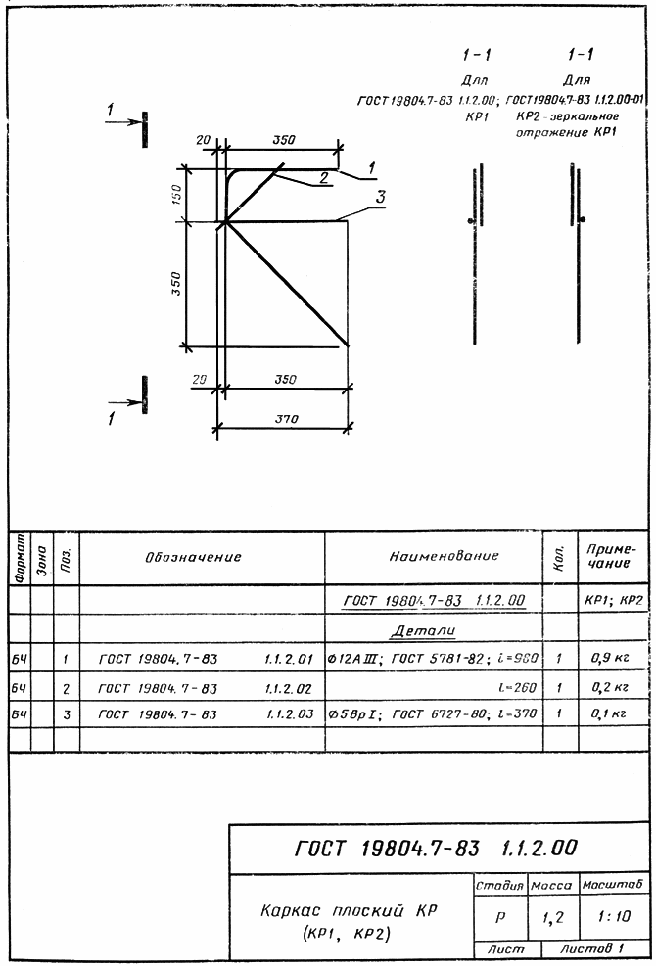

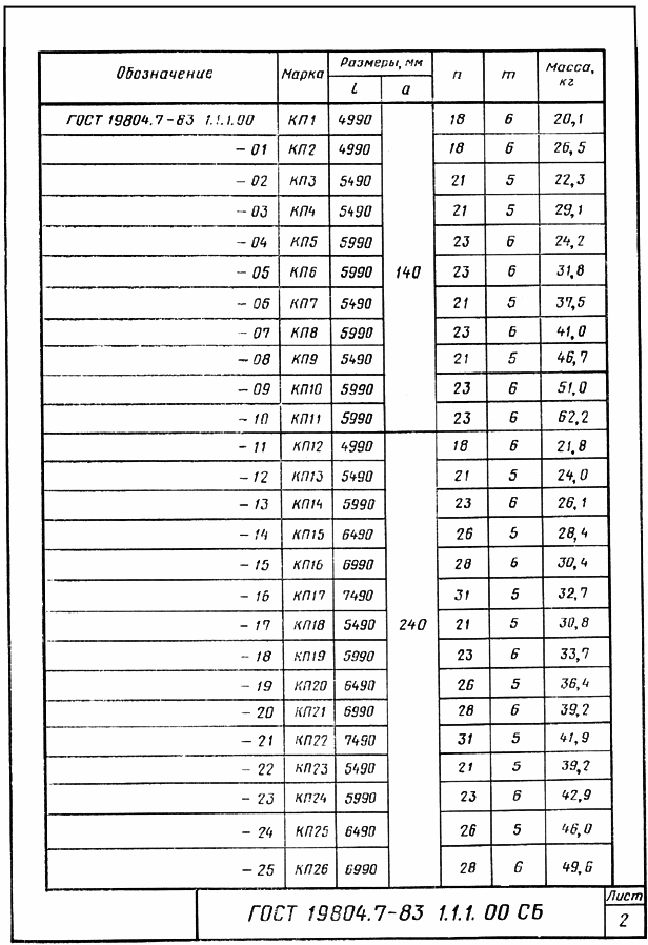

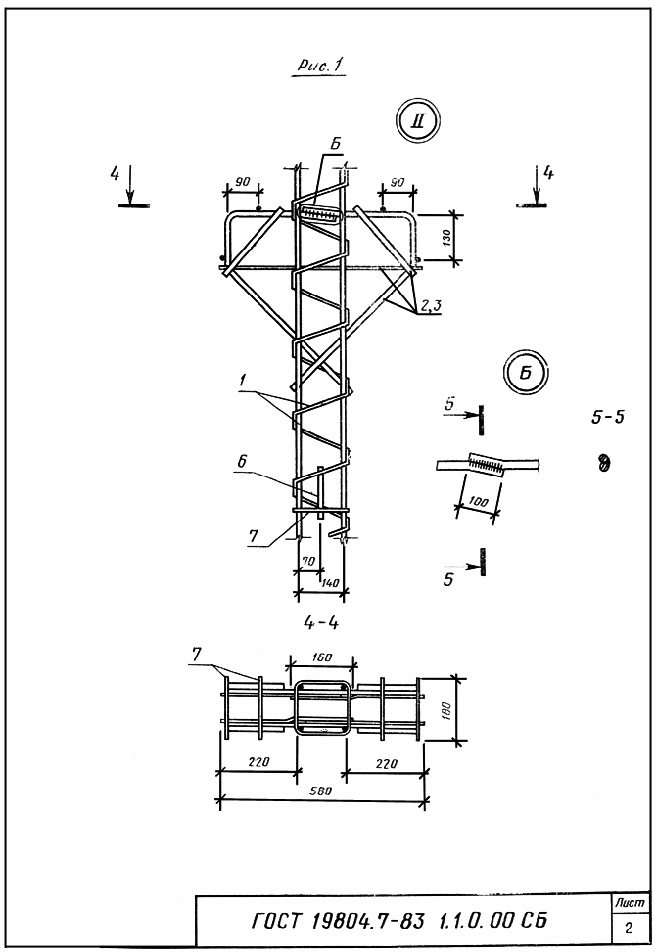

ГОСТ 19804.7-83 Сваи-колонны железобетонные двухконсольные для сельскохозяйственных зданий. Конструкция и размеры (Черт. 2.1.0.00, 1.1.1.00-1.1.3.00, 2.1.0.00 СБ, 1.1.1.00 СБ-1.1.3.00 СБ )

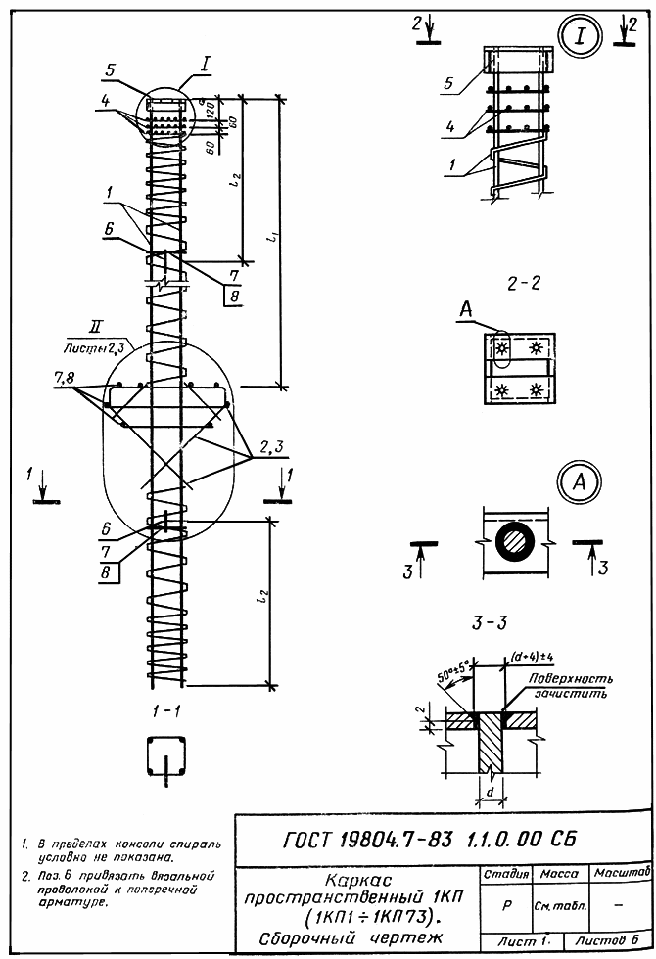

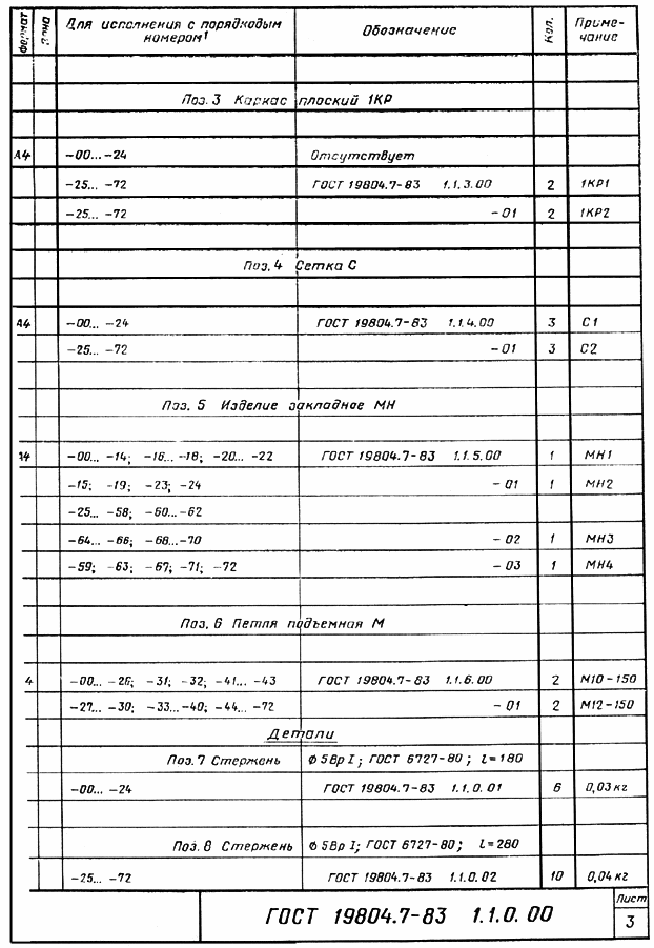

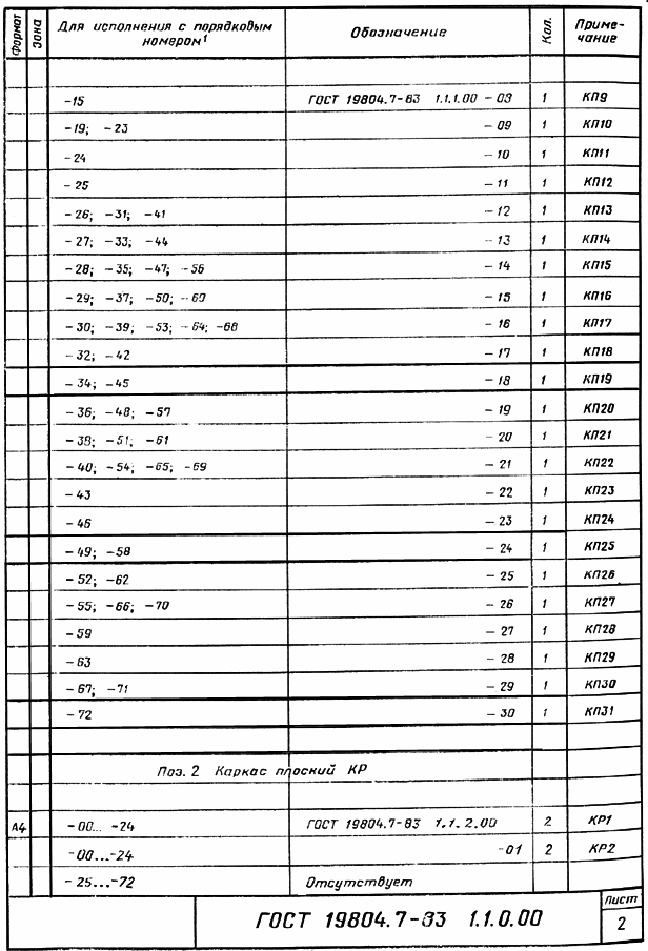

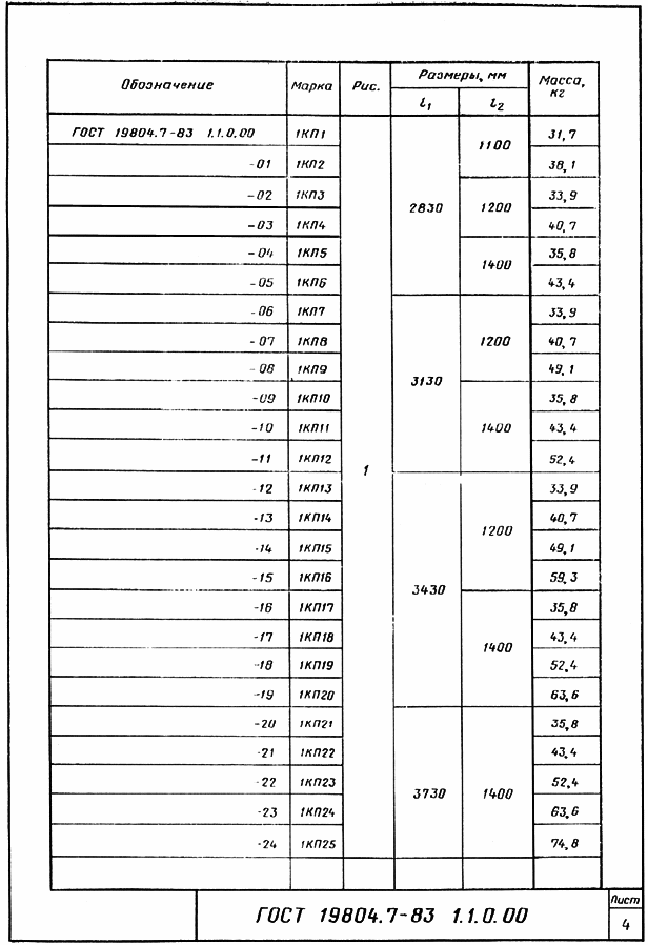

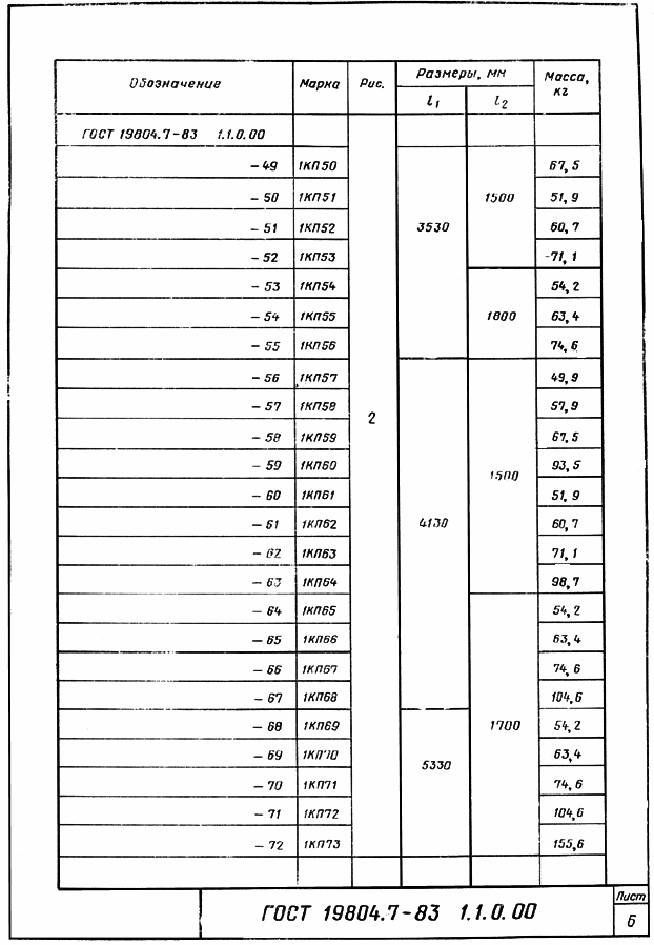

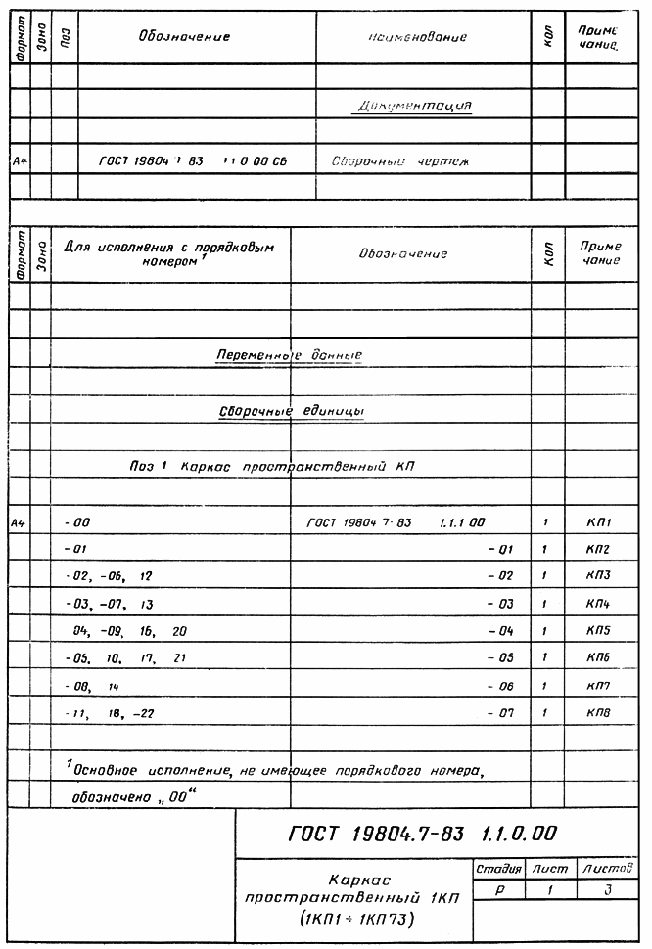

ГОСТ 19804.7-83 Сваи-колонны железобетонные двухконсольные для сельскохозяйственных зданий. Конструкция и размеры (Черт. 1.0.0.00-1.1.0.00)
ГОСТ 19804.7-83
Группа Ж33
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
СВАИ-КОЛОННЫ ЖЕЛЕЗОБЕТОННЫЕ ДВУХКОНСОЛЬНЫЕ
ДЛЯ СЕЛЬСКОХОЗЯЙСТВЕННЫХ ЗДАНИЙ
Конструкция и размеры
Two-console reinforced concrete pile-pillars
for agricultural buildings.
Construction and dimensions
ОКП 58 1721
Дата введения 1983-07-01
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН
Министерством сельского строительства СССР
Министерством монтажных и специальных строительных работ СССР
Научно-исследовательским институтом оснований и подземных сооружений (НИИОСП) Госстроя СССР
Государственным комитетом СССР по делам строительства
ИСПОЛНИТЕЛИ Н.В.Жуков, канд.техн.наук (руководитель темы); Н.М.Ляндрес; Е.И.Рубина; Л.А.Лагунова; Э.Н.Жукова; Л.Г.Косован; Г.М.Лешин; В.Ф.Соколова; Б.В.Бахолдин, канд.техн.наук
2. ВНЕСЕН Министерством сельского строительства СССР
Зам. министра В.Д.Даниленко
3. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по делам строительства от 31 декабря 1982 г. N 342.
Настоящий стандарт распространяется на забивные железобетонные двухконсольные сваи-колонны квадратного сечения и устанавливает их конструкцию и размеры.
Сваи-колонны предназначены для применения в одноэтажных сельскохозяйственных зданиях, расположенных в I, II, III районах СССР по скоростному напору ветра и весу снегового покрова с сейсмичностью не выше 6 баллов, с неагрессивной средой, а также слабо- и среднеагрессивными газовыми средами.
Сваи-колонны должны отвечать требованиям ГОСТ 19804-91 и настоящего стандарта.
1. МАРКИ И ОСНОВНЫЕ РАЗМЕРЫ

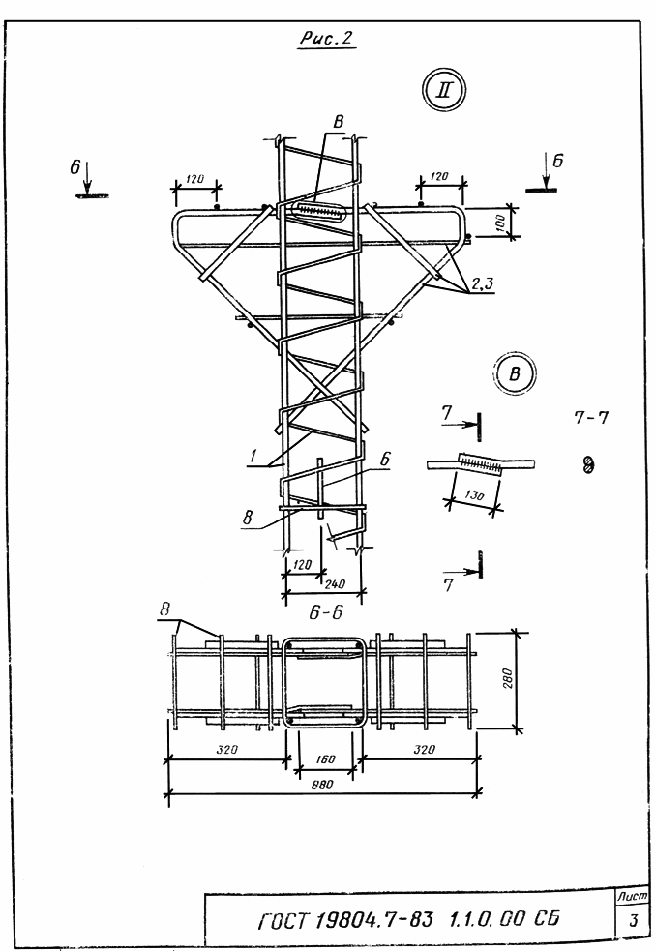

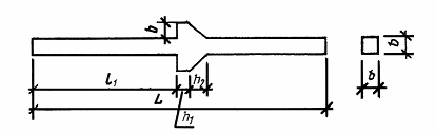

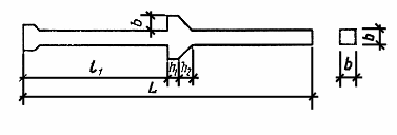

1.1. Марки, форма свай-колонн, основные размеры и показатели должны соответствовать указанным в табл. 2.
1.2. Сваи-колонны обозначаются марками в соответствии с ГОСТ 23009-78 и ГОСТ 19804-91.
Схема обозначения марок
Х СД ХХ. ХХ. ХХ- Х- П ГОСТ 19804.7-83
-- ---- ---- ---- ----- ---- ---
¦ ¦ ¦ ¦ ¦ ¦ ¦ Обозначение типа конструкции:
¦ ¦ ¦ ¦ ¦ ¦ ¦ 1 - крайняя (без уширения верха);
¦ ¦ ¦ ¦ ¦ ¦ ¦ 2 - средняя (с уширением верха)
+----+------+------+------+------+---+---------------------------------------
¦ ¦ ¦ ¦ ¦ ¦ Обозначение вида конструкции:
¦ ¦ ¦ ¦ ¦ ¦ СД - свая-колонна двухконсольная
+------+------+------+------+---+---------------------------------------
¦ ¦ ¦ ¦ ¦ Длина, дм
+------+------+------+---+---------------------------------------
¦ ¦ ¦ ¦ Размер от верха сваи-колонны до ее
¦ ¦ ¦ ¦ консолей, дм
+------+------+---+---------------------------------------
¦ ¦ ¦ Размер стороны поперечного сечения,
¦ ¦ ¦ см
+------+---+---------------------------------------
¦ ¦ Условное обозначение по несущей спо-
¦ ¦ собности:
¦ ¦ 1, 2, 3, 4, 5 (см. табл. 1)
+---+---------------------------------------
¦ Дополнительные характеристики при
¦ необходимости (см. п. 2.2.3):
¦ П - при слабо- или среднеагрессивной
¦ степени воздействия газовых сред
+---------------------------------------
Таблица 1
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Пример условного обозначения (марки) крайней (без уширения верха) сваи-колонны двухконсольной, длиной 5500 мм, размером от верха сваи-колонны до ее консолей 3400 мм, размером стороны поперечного сечения 200 мм, несущей способности 2:
1СД 55.34.20 - 2 ГОСТ 19804.7-83
То же, крайней (без уширения верха) сваи-колонны двухконсольной, длиной 7500 мм, размером от верха сваи-колонны до ее консолей 3500 мм, размером стороны поперечного сечения 300 мм, несущей способности 3, для зданий с агрессивной степенью воздействия газовой среды:
1СД 75.35.30 - 3 - П ГОСТ 19804.7-83

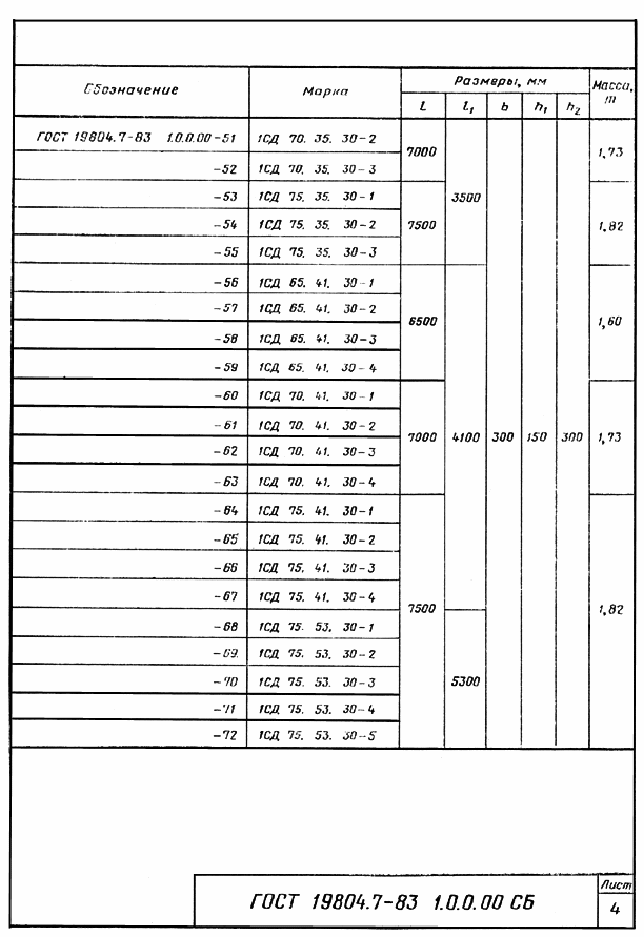

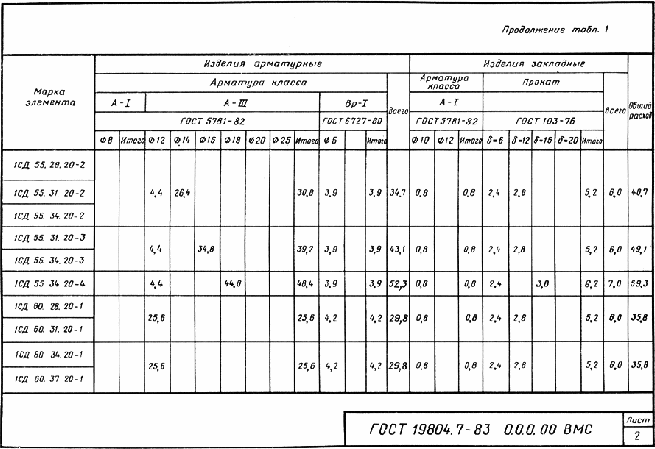

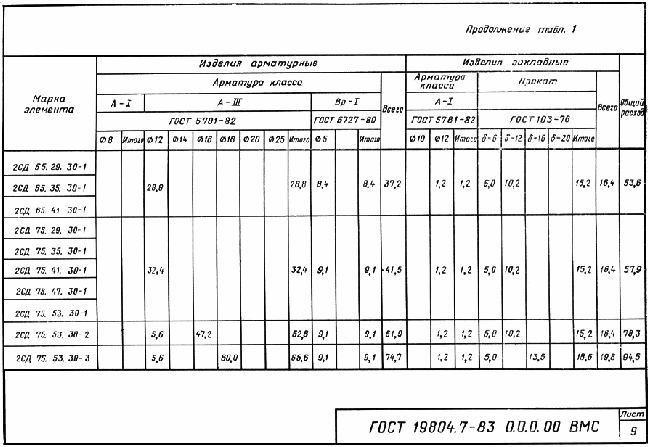

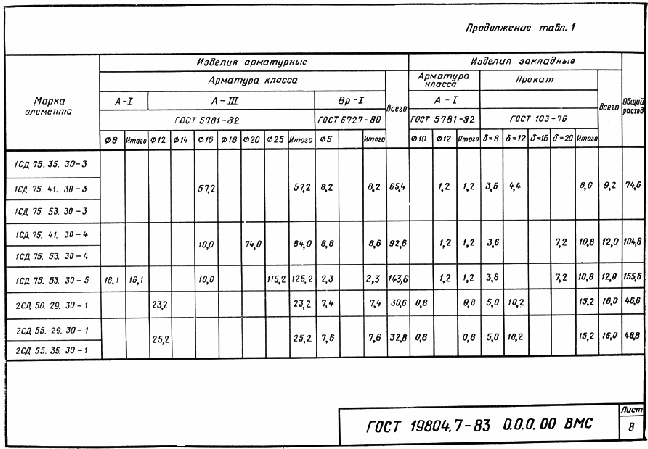

Таблица 2
|
|
|
|
|
|
|
|
|
|
|
|
Марка сваи-
|
Код ОКП
|
Размеры, мм
|

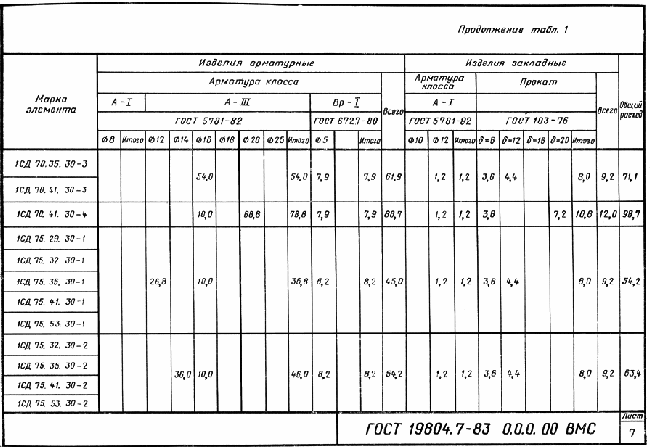

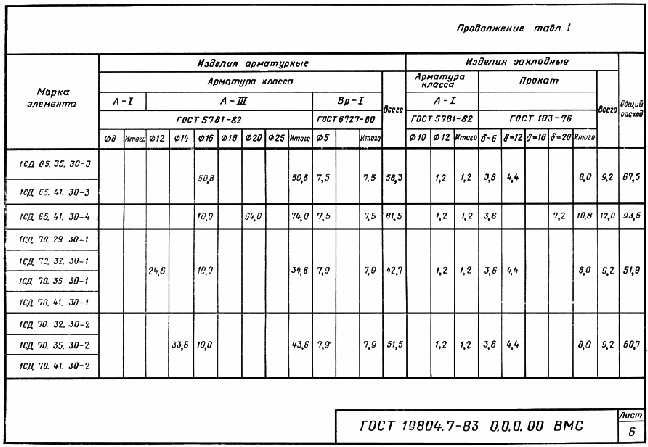

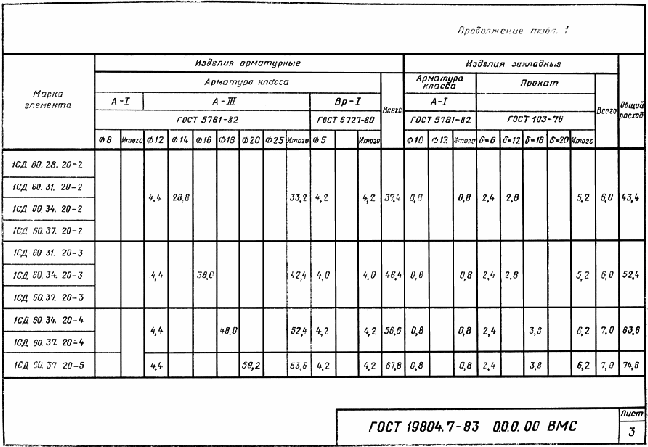

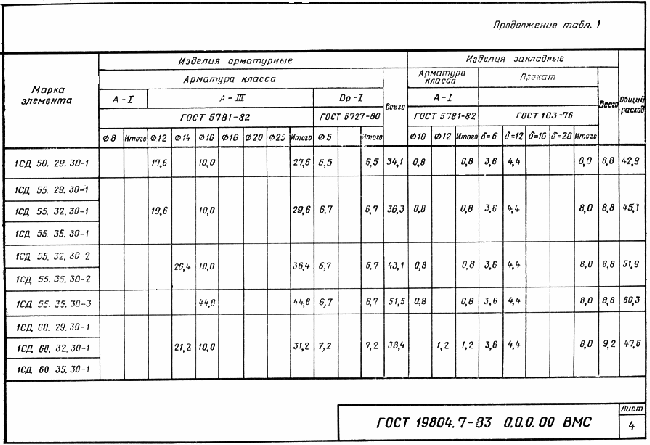

Расход материалов
|
Спра- воч-
|
|||||
|
колонны
|
|
|
|
|
|
|
Бетон М250 ,
м
|
Сталь, кг
|
ная масса, т
|
|
|
|
|
|||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

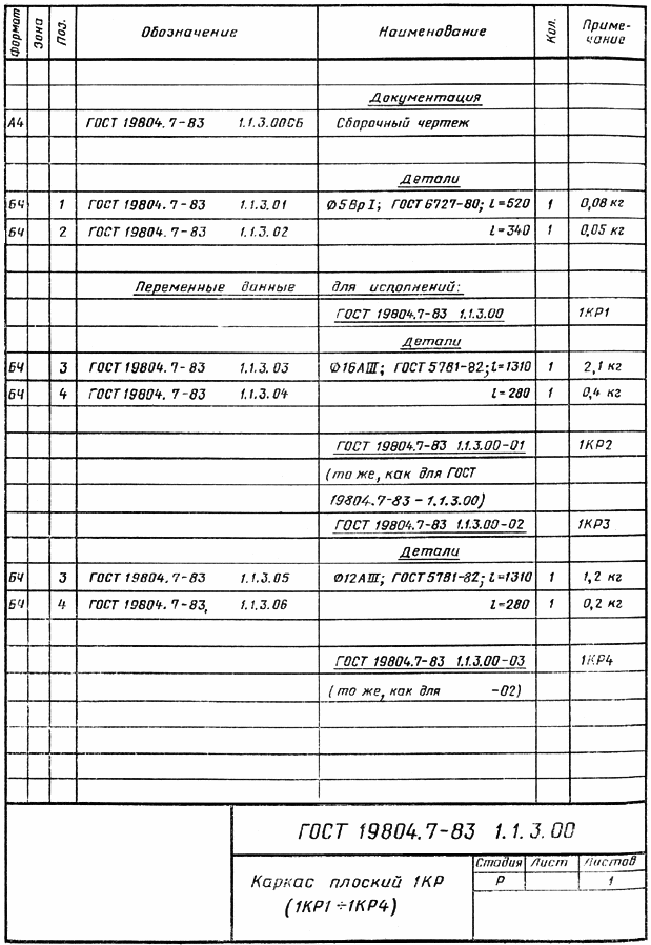

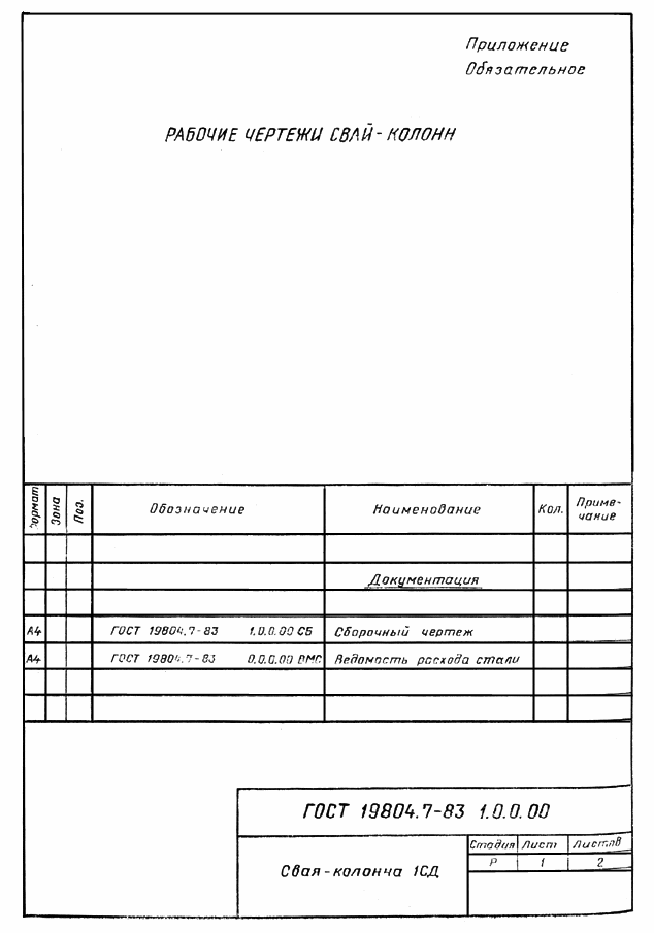

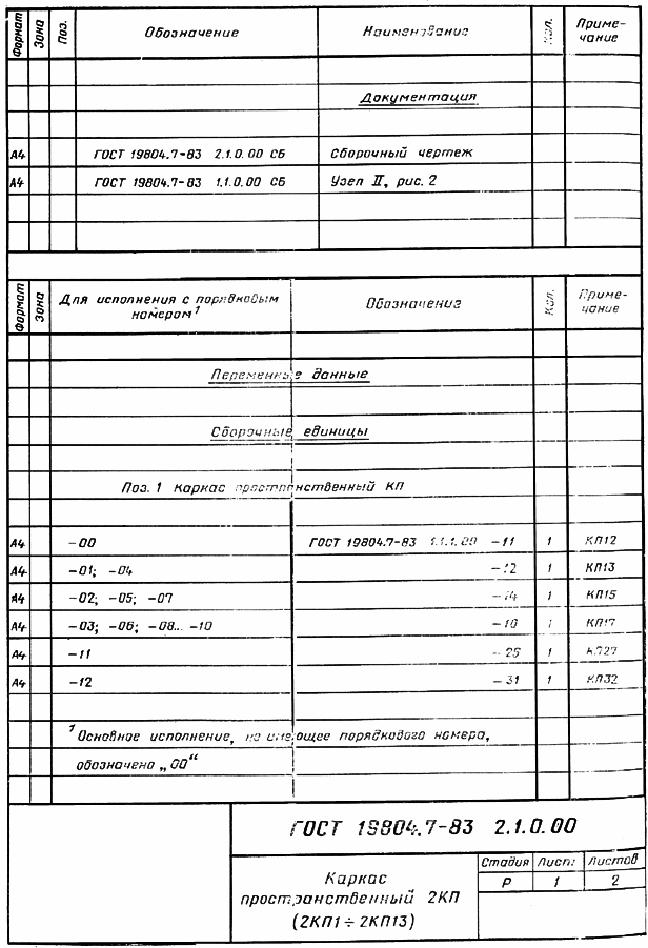

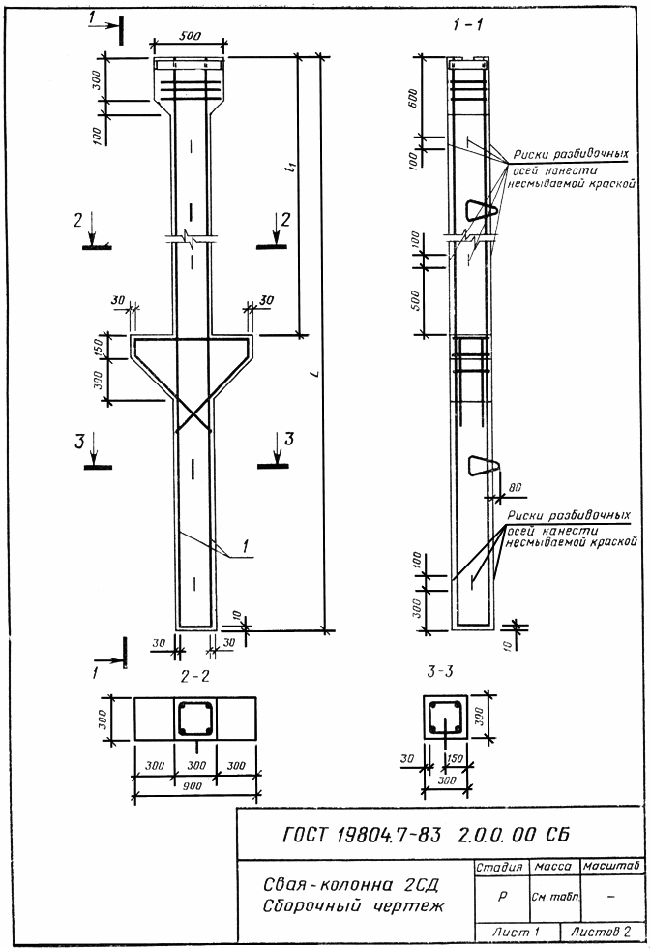

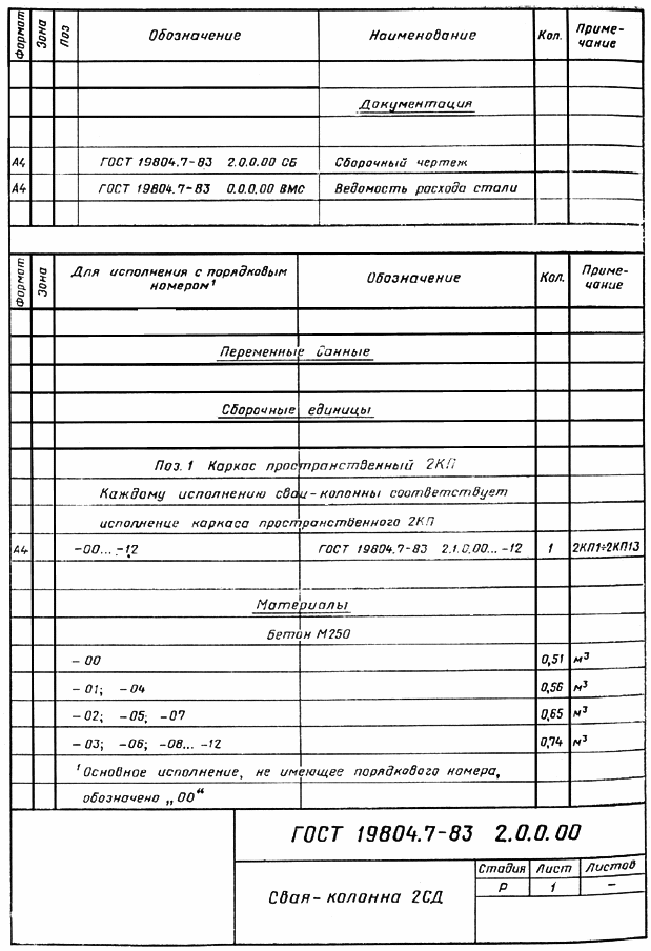

2.1. Сваи-колонны должны изготовляться в соответствии с требованиями настоящего стандарта по рабочим чертежам, приведенным в приложении.
2.2. Бетон
2.2.1. Для изготовления свай-колонн должен применяться тяжелый бетон марки по прочности на сжатие М250.
2.2.2. Материалы, применяемые для приготовления бетона, должны отвечать требованиям следующих стандартов:
цемент - ГОСТ 10178-85;
щебень, гравий - ГОСТ 20268-83 (максимальная крупность заполнителя не должна превышать 20 мм);
песок - ГОСТ 8736-85.
2.2.3. Бетон свай-колонн, предназначенных для работы в условиях воздействия слабо- или среднеагрессивных газовых сред, должен быть повышенной плотности (П) и удовлетворять требованиям СНиП II-28-73.
2.3. Арматура и закладные изделия

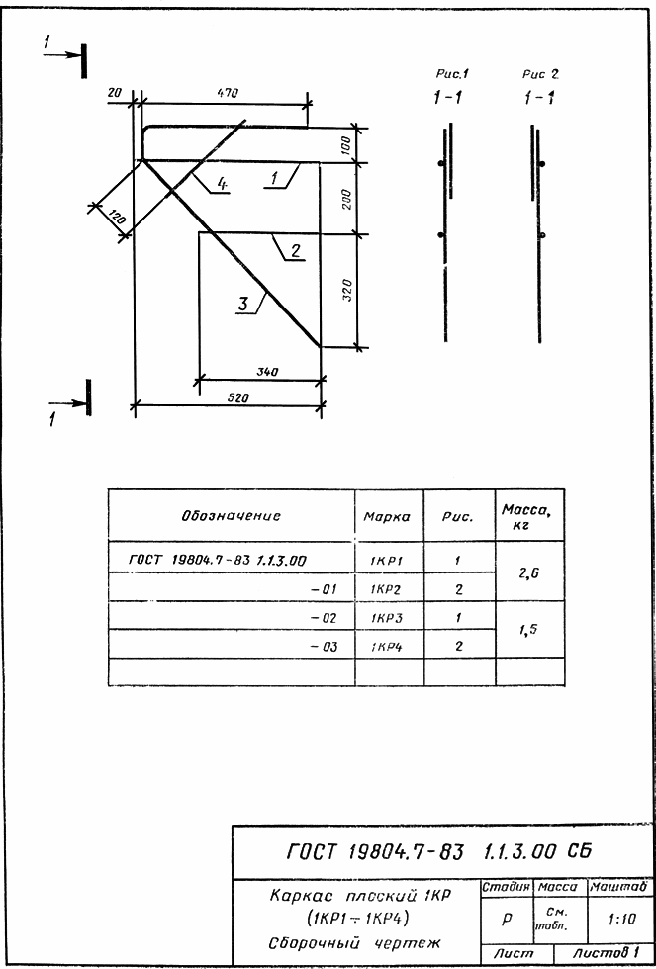

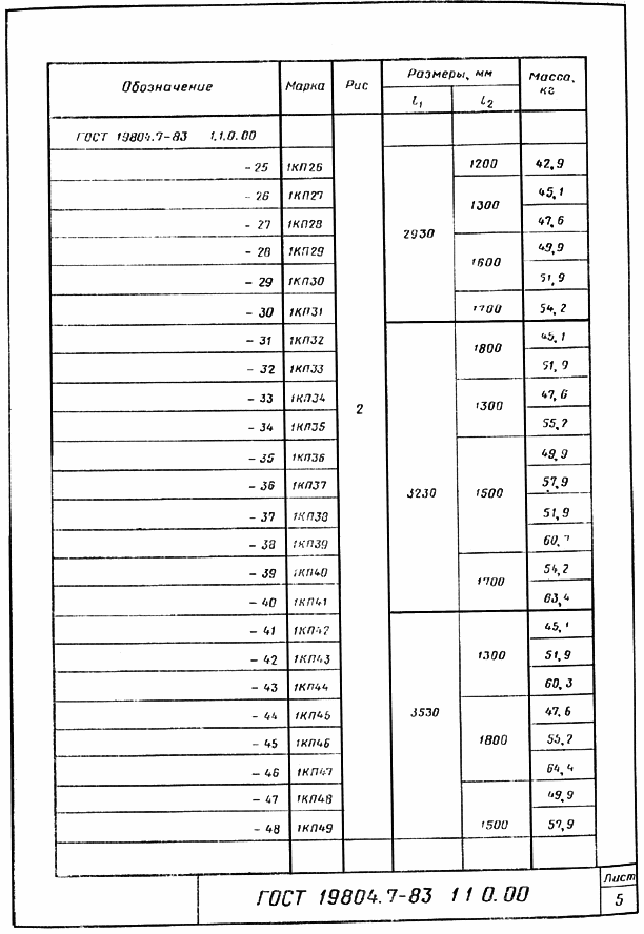

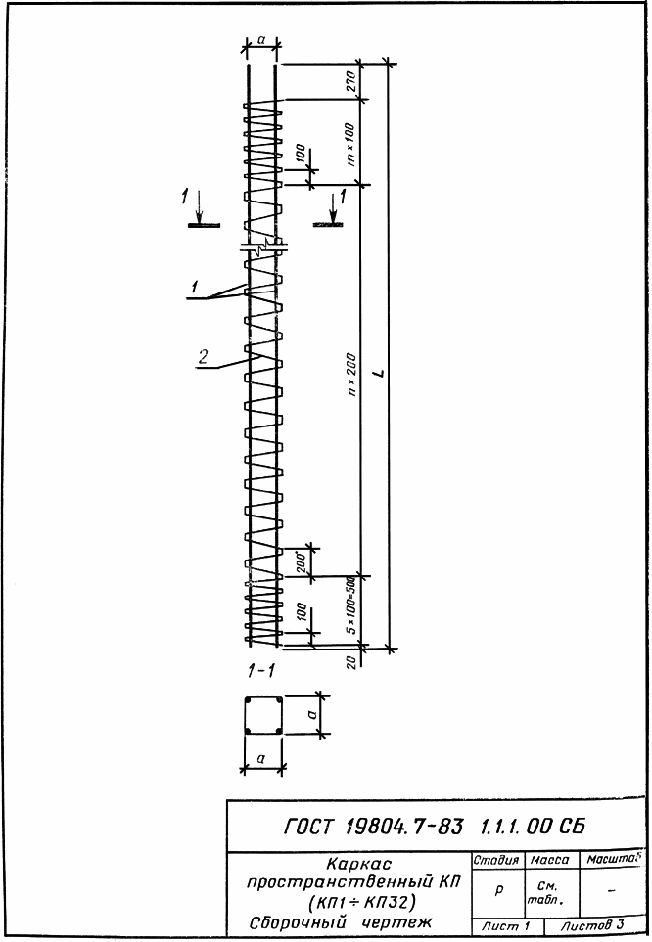

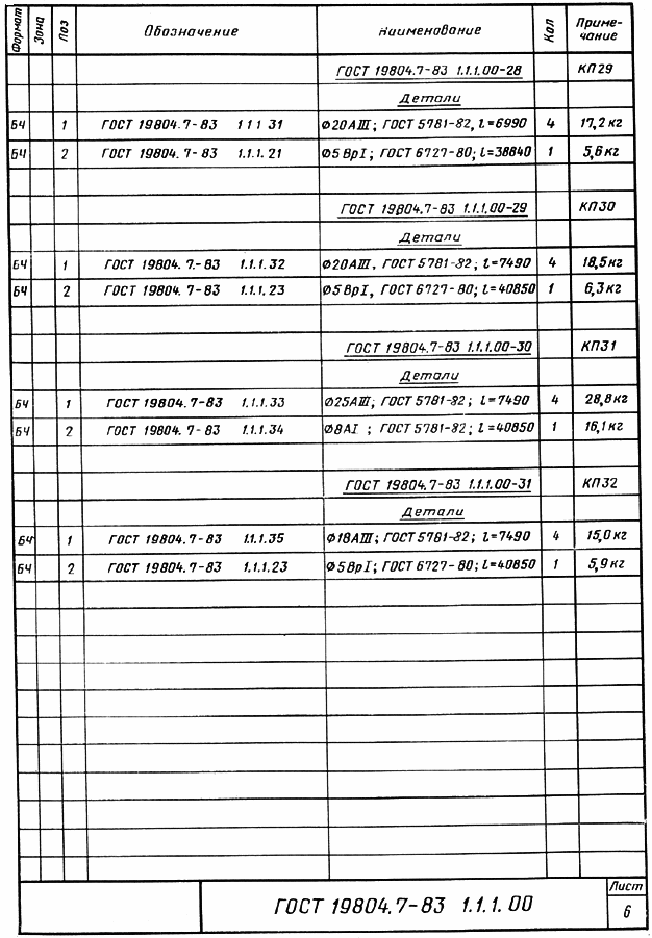

2.3.1. Сваи-колонны армируют пространственными каркасами.
2.3.2. В качестве продольной арматуры и арматуры консолей свай-колонн следует применять горячекатаную арматурную сталь класса А-III по ГОСТ 5781-82.
2.3.3. В качестве поперечной арматуры (спираль сваи-колонны) следует применять проволоку класса Вр-I по ГОСТ 6727-80 или горячекатаную арматурную сталь класса А-I по ГОСТ 5781-82.
2.3.4. Марки арматурной стали должны приниматься с учетом условий возведения и эксплуатации конструкций согласно приложению 3 главы СНиП II-21-75.
2.3.5. Поперечную арматуру приварить к продольным стержням в каждом пересечении контактной сваркой в соответствии с ГОСТ 14098-91.
2.3.6. Допускается заменять спиральную арматуру поперечными стержнями диаметром и шагом, равными диаметру и шагу спирали.

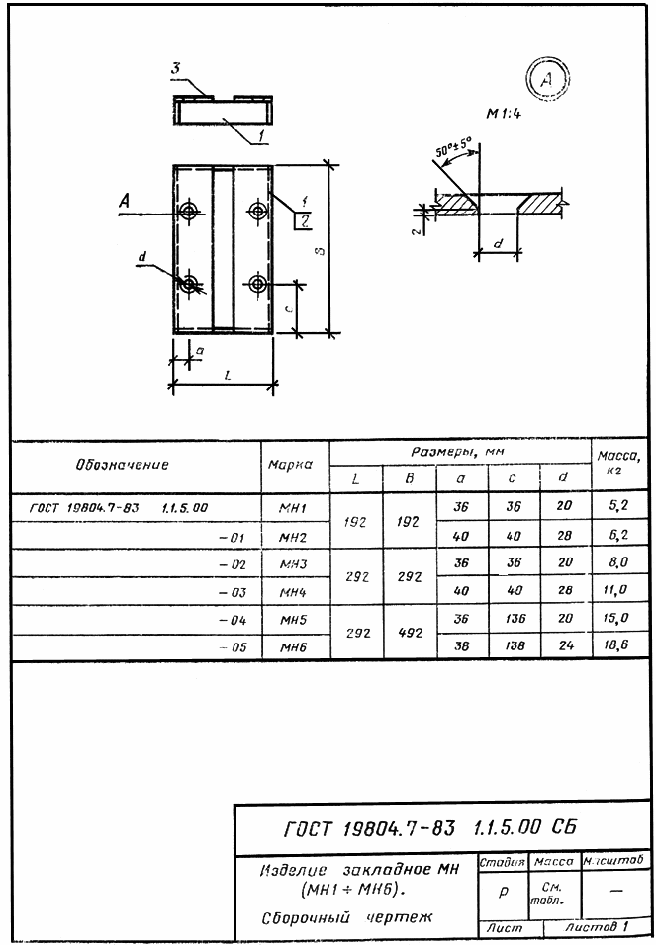

2.3.7. Для закладных изделий свай-колонн должна применяться углеродистая сталь класса С 38/23.
Марки прокатной стали следует принимать с учетом действующей на закладное изделие нагрузки и условий эксплуатации свай-колонн согласно приложению 4 главы СНиП II-21-75.
2.3.8. Закладные изделия следует изготовлять с применением дуговой полуавтоматической сварки порошковой проволокой типов ПП-АН2, ПП-АН4, ПП-АН8 или в углекислом газе проволокой Св-08Г2С. Сварные соединения должны выполняться в соответствии с ГОСТ 14771-76.
Допускается изготовлять закладные изделия с применением ручной дуговой сварки в соответствии с ГОСТ 5264-80 с электродами типа Э42А-Ф.
2.3.9. Закладное изделие сваи-колонны при сборке пространственного каркаса надеть на продольные стержни и приварить к этим стержням, используя зазор между стержнем и раззенковкой, ручной дуговой сваркой в соответствии с ГОСТ 5264-80 электродами типа Э42А-Ф.
Сварку следует выполнять с учетом требований СН 393-78.
2.4. Требования к изготовлению
2.4.1. Сваи-колонны должны изготовляться в стальных формах, удовлетворяющих требованиям ГОСТ 25781-83.
Допускается изготовлять сваи-колонны в неметаллических формах, обеспечивающих соблюдение требований настоящего стандарта к качеству и точности изготовления свай-колонн.
2.4.2. Проектное положение арматурных изделий и толщину защитного слоя бетона следует фиксировать прокладками из плотного цементно-песчаного раствора или пластмассовыми фиксаторами. Применение стальных фиксаторов не допускается.
2.4.3. По четырем граням сваи-колонны должны быть нанесены риски разбивочных осей.

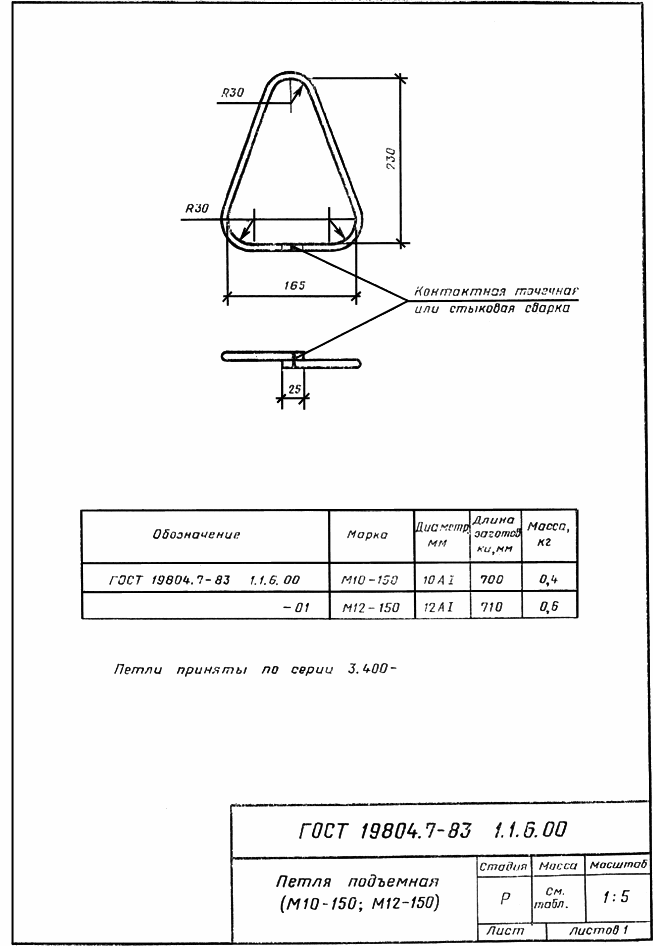

2.4.4. Подъем свай-колонн на копер следует производить с помощью стропа, закрепленного за сваю-колонну у верхней подъемной петли.
Строповка свай-колонн при подъеме на копер непосредственно за подъемную петлю запрещается.
2.5. Точность изготовления
2.5.1. Отклонения фактических размеров свай-колонн от проектных размеров не должны превышать, мм:
- по длине ............................................... ±22
- по длине от верха сваи-колонны до ее консолей ............ ±7
- по длине от консолей до низа сваи-колонны ................ ±15
- по размерам поперечного сечения и размерам консолей ...... ±5
2.5.2. Отклонение от прямой линии (непрямолинейность) боковых граней на длине от верха сваи-колонны до ее консолей не должно превышать 3 мм на длине 2 м.
2.5.3. Отклонения от проектного положения стальных закладных изделий не должны превышать, мм:
- в плоскости поверхности сваи-колонны ..................... 5
- из плоскости поверхности сваи-колонны ..................... 3
3. ПРАВИЛА ПРИЕМКИ
3.1. Приемку свай-колонн осуществляют в соответствии с требованиями ГОСТ 13015.1-81 и настоящего стандарта.
3.2. Приемочный контроль для каждой партии свай-колонн следует проводить неразрушающими методами.
3.3. При приемке свай-колонн по показателям точности геометрических размеров, отклонению от прямолинейности боковых граней, толщины защитного слоя бетона, расположения арматуры, качества бетонной поверхности применяют выборочный одноступенчатый контроль по ГОСТ 13015.1-81.
4. МЕТОДЫ КОНТРОЛЯ
4.1. Прочность бетона свай-колонн следует определять по ГОСТ 10180-90, ГОСТ 22690-88, ГОСТ 17624-87.
4.2. Плотность бетона следует определять по ГОСТ 12730.0-78 и ГОСТ 12730.1-78.
Допускается определять плотность бетона по ГОСТ 17623-87.
4.3. Водонепроницаемость бетона следует определять по величине коэффициента фильтрации Кф согласно ГОСТ 1273.0.5-84.
Величины коэффициента фильтрации Кф, соответствующие маркам бетона по водонепроницаемости, следует принимать по главе СНиП II-21-75.
При отсутствии необходимого оборудования марку бетона по водонепроницаемости допускается определять по ГОСТ 12730.0-78 и ГОСТ 12730.5-84.
4.4. Водопоглощение бетона свай-колонн, предназначенных для применения в условиях воздействия агрессивной среды, следует определять по ГОСТ 12730.0-78 и ГОСТ 12730.3-78.
4.5. Толщину защитного слоя бетона и положение арматуры в бетоне свай-колонн следует определять по ГОСТ 17625-83 или ГОСТ 22904-78.
При отсутствии необходимых приборов допускается вырубка борозд и обнажение арматуры сваи-колонны с последующей заделкой борозд.
4.6. Методы контроля и испытаний арматурных и закладных изделий установлены в ГОСТ 10922-90.
