ПРИЛОЖЕНИЕ А

(обязательное)



ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ





Боковое естественное освещение - естественное освещение помещения через световые проемы в наружных стенах.



Верхнее естественное освещение - естественное освещение помещения через фонари, световые проемы в стенах в местах перепада высот здания.



Геометрический коэффициент естественной освещенности - отношение естественной освещенности, создаваемой в рассматриваемой точке заданной плоскости внутри помещения светом, прошедшим через незаполненный световой проем и исходящим непосредственно от равномерно яркого неба к одновременному значению наружной горизонтальной освещенности под открытым полностью небосводом, при этом участие прямого солнечного света в создании той или другой освещенности исключается; выражается в процентах.



Дежурное освещение - освещение в нерабочее время.



Естественное освещение - освещение помещений светом неба (прямым или отраженным), проникающим через световые проемы в наружных ограждающих конструкциях.



Индекс цветопередачи - мера соответствия зрительных восприятий цветного объекта, освещенного исследуемым и стандартным источниками света при определенных условиях наблюдения.



Комбинированное освещение - освещение, при котором к общему освещению добавляется местное.



Комбинированное естественное освещение - сочетание верхнего и бокового естественного освещения.



Контраст объекта различения с фоном К определяется отношением абсолютной величины разности между яркостью объекта и фона к яркости фона.



Контраст объекта различения с фоном считается:



большим - при К более 0,5 (объект и фон резко отличаются по яркости);



средним - при К от 0,2 до 0,5 (объект и фон заметно отличаются по яркости);



малым - при К менее 0,2 (объект и фон мало отличаются по яркости).



Коэффициент естественной освещенности (КЕО) - отношение естественной освещенности, создаваемой в некоторой точке заданной плоскости внутри помещения светом неба (непосредственным или после отражений), к одновременному значению наружной горизонтальной освещенности, создаваемой светом полностью открытого небосвода; выражается в процентах.



    Коэффициент запаса

 -    расчетный   коэффициент,    учитывающий снижение КЕО и

освещенности в процессе эксплуатации вследствие загрязнения и старения светопрозрачных заполнений в световых проемах, источников света (ламп) и светильников, а также снижение отражающих свойств поверхностей помещения.



Коэффициент пульсации освещенности

 - критерий оценки относительной глубины

колебаний освещенности в результате изменения во времени светового потока газоразрядных ламп при питании их переменным током, выражающийся формулой





где

и

  - соответственно максимальное и минимальное значения

освещенности за период ее колебания, лк;

 - среднее значение освещенности за

этот же период, лк.



  Коэффициент светового климата

- коэффициент, учитывающий особенности светового

климата.



Красное отношение - выраженное в процентах отношение красного светового потока к общему световому потоку источника света:







где

- спектральная плотность потока;



 - относительная спектральная чуствительность глаза человека.



Местное освещение - освещение, дополнительное к общему, создаваемое светильниками, концентрирующими световой поток непосредственно на рабочих местах.



Неравномерность естественного освещения - отношение среднего значения к наименьшему значению КЕО в пределах характерного разреза помещения.



Облачное небо МКО (по определению Международной комиссии по освещению - МКО) - небо, полностью закрытое облаками и удовлетворяющее условию, при котором отношение его яркости на

высоте



 над горизонтом к яркости в зените равно

  .

Объект различения - рассматриваемый предмет, отдельная его часть или дефект, которые требуется различать в процессе работы.



Площадь окон S(o) -  суммарная площадь световых проемов (в свету), находящихся в наружных стенах освещаемого помещения, кв.м.



Площадь фонарей S(ф) - суммарная площадь световых проемов (в свету) всех фонарей, находящихся в покрытии над освещаемым помещением или пролетом, кв.м.



Общее освещение - освещение, при котором светильники размешаются в верхней зоне помещения равномерно (общее равномерное освещение) или применительно к расположению оборудования (общее локализованное освещение).



Освещение безопасности - освещение для продолжения работы при аварийном отключении рабочего освещения.



Относительная площадь световых проемов S(ф)/S(п); S(о)/S(п) -  отношение площади фонарей или окон к освещаемой площади пола помещения; выражается в процентах.



Отраженная блескость - характеристика отражения светового потока от рабочей поверхности в направлении глаз работающего, определяющая снижение видимости вследствие чрезмерного увеличения яркости рабочей поверхности и вуалирующего действия, снижающего контраст между объектом и фоном.



Показатель дискомфорта М - критерий оценки дискомфортной блескости, вызывающей неприятные ощущения при неравномерном распределении яркостей в поле зрения, выражающийся формулой







где

- яркость блеского источника, кд/кв.м;



- угловой размер блеского источника, стер;



- индекс позиции блеского источника относительно линии зрения;



 - яркость адаптации, кд/кв.м



При проектировании показатель дискомфорта рассчитывается инженерным методом.



Показатель ослепленности Р - критерий оценки слепящего действия осветительной установки, определяемый выражением





где S - коэффициент ослепленности, равный отношению пороговых разностей яркости при наличии и отсутствии слепящих источников в поле зрения.



Полуцилиндрическая освещенность -  характеристика насыщенности светом пространства и тенеобразующего эффекта освещения для наблюдателя, движущегося по улице параллельно ее оси. Определяется как средняя плотность светового потока на поверхности вертикально расположенного на продольной линии улицы на высоте 1,5 м полуцилиндра, радиус и высота которого стремятся к нулю. Расчет полуцилиндрической освещенности производится инженерным методом.



Рабочая поверхность - поверхность, на которой производится работа и нормируется или измеряется освещенность.



Рабочее освещение - освещение, обеспечивающее нормируемые осветительные условия (освещенность, качество освещения) в помещениях и в местах производства работ вне зданий.



  Расчетное значение КЕО

-  значение, полученное расчетным путем при проектировании

естественного или совмещенного освещения помещений; выражается в процентах и определяется:



а) при боковом освещении по формуле





б) при верхнем освещении по формуле







в) при комбинированном (верхнем и боковом) освещении по формуле







где

- значение КЕО в расчетных точках при боковом освещении, создаваемое прямым светом участков неба, видимых через световые проемы (с учетом распределения яркости по облачному небу МКО);





- коэффициент ориентации световых проемов, учитывающий ресурсы естественного света по кругу горизонта;





- геометрический КЕО участка фасада противостоящего здания, видимого из расчетной точки через световой проем;





- средняя относительная яркость фасадов противостоящих зданий;



- коэффициент ориентации фасада здания, учитывающий зависимость его яркости от ориентации по сторонам горизонта;





- коэффициент, учитывающий изменение внутренней отраженной составляющей КЕО в помещении при наличии противостоящих зданий;





- коэффициент, учитывающий повышение КЕО при боковом освещении благодаря свету, отраженному от поверхностей помещения и подстилающего слоя при открытом горизонте (отсутствии противостоящих зданий);





- значение КЕО в расчетных точках при верхнем освещении, создаваемом прямым светом неба (с учетом распределения яркости по облачному небу МКО);





- значение КЕО в расчетных точках при верхнем освещении, создаваемом светом, отраженным от внутренних поверхностей помещения;





- общий коэффициент светопропускания и коэффициент запаса заполнения светового проема;





 - суммарное значение КЕО в расчетных точках при боковом и верхнем освещении.





Световой климат - совокупность условий естественного освещения в той или иной местности (освещенность и количество освещения на горизонтальной и различно ориентированных по сторонам горизонта вертикальных поверхностях, создаваемых рассеянным светом неба и прямым светом солнца, продолжительность солнечного сияния и альбедо подстилающей поверхности) за период более десяти лет.



Селитебная зона - территория, предназначенная для размещения жилищного фонда, общественных зданий и сооружений, в том числе научно-исследовательских институтов и их комплексов, а также отдельных коммунальных и промышленных объектов, не требующих устройства санитарно-защитных зон; для устройства путей внутригородского сообщения, улиц, площадей, парков, садов, бульваров и других мест общего пользования.



Совмещенное освещение - освещение, при котором недостаточное по нормам естественное освещение дополняется искусственным.



Средняя освещенность улиц, дорог и площадей - освещенность, средневзвешенная по площади.



Средняя яркость дорожной поверхности - средневзвешенная по площади яркость сухих дорожных покрытий в направлении глаз наблюдателя, находящегося на оси движения транспорта.



Стробоскопический эффект - явление искажения зрительного восприятия вращающихся, движущихся или сменяющихся объектов в мелькающем свете, возникающее при совпадении кратности частотных характеристик движения объектов и изменения светового потока во времени в осветительных установках, выполненных газоразрядными источниками света, питаемыми переменным током.



Условная рабочая поверхность - условно принятая горизонтальная поверхность, расположенная на высоте 0,8 м от пола.



Фон - поверхность, прилегающая непосредственно к объекту различения, на которой он рассматривается.



Фон считается:



светлым - при коэффициенте отражения поверхности более 0,4;



средним - то же, от 0,2 до 0,4;



темным - то же, менее 0,2.



Характерный разрез помещения - поперечный разрез посередине помещения, плоскость которого перпендикулярна к плоскости остекления световых проемов (при боковом освещении) или к продольной оси пролетов помещения. В характерный разрез помещения должны попадать участки с наибольшим количеством рабочих мест, а также точки рабочей зоны, наиболее удаленные от световых проемов.



Цветовая температура, Тс - температура излучателя Планка (черного тела), при которой его излучение имеет ту же цветность, что и излучение рассматриваемого объекта, °К.



Цветопередача -  общее понятие, характеризующее влияние спектрального состава источника света на зрительное восприятие цветных объектов, сознательно или бессознательно сравниваемое с восприятием тех же объектов, освещенных стандартным источником света.



Цилиндрическая освещенность Ец - характеристика насыщенности помещения светом. Определяется как средняя плотность светового потока на поверхности вертикально расположенного в помещении цилиндра, радиус и высота которого стремятся к нулю. Расчет цилиндрической освещенности производится инженерным методом.



Эвакуационное освещение -  освещение для эвакуации людей из помещения при аварийном отключении нормального освещения.



Эквивалентный размер объекта различения - размер равнояркого круга на равноярком фоне, имеющего такой же пороговый контраст, что и объект различения при данной яркости фона.







ПРИЛОЖЕНИЕ Б

(обязательное)





ОПРЕДЕЛЕНИЕ РАЗРЯДА РАБОТ

ПРИ РАССТОЯНИИ ОТ ОБЪЕКТА РАЗЛИЧЕНИЯ

ДО ГЛАЗ РАБОТАЮЩЕГО БОЛЕЕ 0,5 м





При расстоянии от объекта различения до глаз работающего более 0,5 м разряд работ по таблице следует устанавливать с учетом углового размера объекта различения, определяемого отношением минимального размера объекта различения d к расстоянию от этого объекта до глаз работающего l.





Разряд зрительной работы

Пределы отношения d/l



I

II

III

IV

V

VI



Менее 0,3 х 10_-3

От   0,3 х 10_-3   до 0,6 х 10_-3

Св.  0,6 х 10_-3    «   1 х 10_-3

«      1 х 10_-3     «    2 х 10_-3

«      2 х 10_-3     «  10 х 10_-3

«    10 х 10_-3









ПРИЛОЖЕНИЕ В

(обязательное)



ОПРЕДЕЛЕНИЕ ЭКВИВАЛЕНТНОГО РАЗМЕРА

ПРОТЯЖЕННЫХ ОБЪЕКТОВ РАЗЛИЧЕНИЯ





Для протяженных объектов различения, имеющих длину а > 2b, где b - ширина объекта, разряд зрительных работ определяется по эквивалентному размеру объекта. В остальных случаях разряд зрительных работ определяется по минимальному размеру объекта различения.



При расстояниях от глаза до объекта, меньших 500 мм, эквивалентный размер определяется по номограмме, приведенной на рис. 1.



При расстояниях от глаза до объекта, больших 500 мм, эквивалентный размер определяется по номограмме, приведенной на рис. 2.



Преобразование линейных размеров объекта различения (в миллиметрах) в угловые (в угловых минутах) при использовании номограммы, приведенной на рис. 2, осуществляется по формуле



где       х   - размер объекта, мм;



l   - расстояние от глаз до объекта, мм.



Преобразование полученного по номограмме эквивалентного размера из угловых размеров (угловых минут) в линейные (миллиметры) осуществляется по формуле

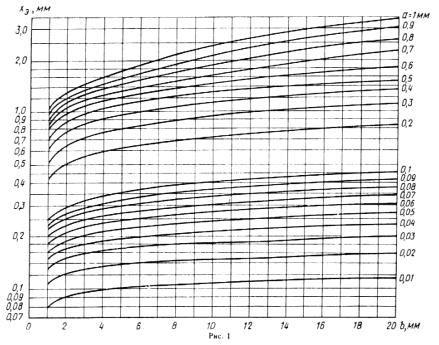

Номограмма для определения эквивалентного размера

протяженных объектов различения

при расстояниях от глаза до объекта до 500 мм

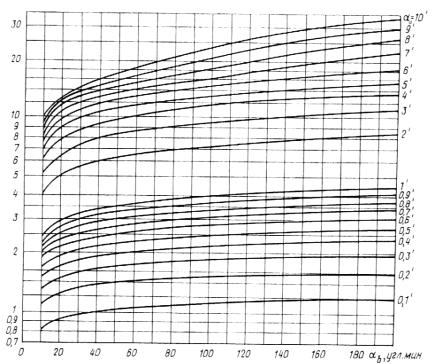

Номограмма для определения эквивалентного размера

протяженных объектов различения

при расстояниях от глаза до объекта более 500 мм





Рис. 2









ПРИЛОЖЕНИЕ Г

(обязательное)

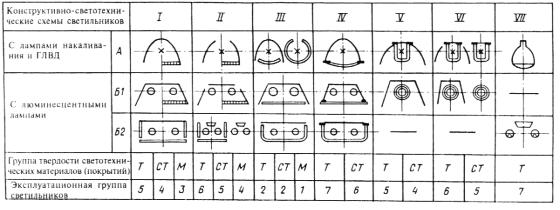

Таблица 1





Эксплуатационные группы светильников









Таблица 2

Группы твердости светотехнических материалов





Вид материала

Материалы (или покрытия) отражателей или рассеивателей

или покрытия

отражающие свет

пропускающие свет



Т - твердые





Покрытие силикатной эмалью



Силикатное стекло





СТ - средней твердости





1 Эпоксидно-порошковое покрытие

2 Покрытие нитроэмалью НЦ-25

3 Эмалевое покрытие МЛ-12

4 Альзак-алюминий, защищенный слоем жидкого стекла





1 Поликарбонат

2 Полиметилметакрилат

3 Поливинилхлоридная жесткая пленка типа «Санлоид»



М - мягкие





1 Эмалевое покрытие МЛ-242

2 Эмалевое покрытие АК-11022

3 Покрытие акриловой эмалью

4 Алюминий, распыленный в вакууме, с защитой лаком УВЛ-3





1 Полиэтилен высокого давления

2 Полистирол









ПРИЛОЖЕНИЕ Д

(обязательное)



ГРУППЫ АДМИНИСТРАТИВНЫХ РАЙОНОВ

ПО РЕСУРСАМ СВЕТОВОГО КЛИМАТА







Номер группы

Административный район

1

2



1















Московская, Смоленская, Владимирская, Калужская, Тульская, Рязанская, Нижегородская, Свердловская, Пермская, Челябинская, Курганская, Новосибирская, Кемеровская области, Мордовия, Чувашия, Удмуртия, Башкортостан, Татарстан, Красноярский край (севернее 63°  с.ш.), Республика Саха (Якутия) (севернее 63°  с.ш.), Чукотский нац. округ, Хабаровский край (севернее 55°  с.ш.)



2

















Брянская, Курская, Орловская, Белгородская, Воронежская, Липецкая, Тамбовская, Пензенская, Самарская, Ульяновская, Оренбургская, Саратовская, Волгоградская области, Республика Коми, Кабардино-Балкарская Республика, Северо-Осетинская Республика, Чеченская Республика, Ингушская Республика, Ханты-Мансийский нац. округ, Алтайский край, Красноярский край (южнее 63°  с.ш.), Республика Саха (Якутия) (южнее 63°  с.ш.), Республика Тува, Бурятская Республика, Читинская область, Хабаровский край (южнее 55°   с.ш.), Магаданская обл.



3







Калининградская, Псковская, Новгородская, Тверская, Ярославская, Ивановская, Ленинградская, Вологодская, Костромская, Кировская области, Карельская Республика, Ямало-Ненецкий нац. округ, Ненецкий нац. округ



4



Архангельская, Мурманская области



5





Калмыцкая Республика, Ростовская, Астраханская области, Ставропольский край, Дагестанская Республика, Амурская область, Приморский край









ПРИЛОЖЕНИЕ Е

(рекомендуемое)





РЕКОМЕНДУЕМЫЕ ИСТОЧНИКИ СВЕТА ДЛЯ ПРОИЗВОДСТВЕННЫХ ПОМЕЩЕНИЙ





Таблица 1



Рекомендуемые источники света при системе общего освещения





Характеристика зрительной работы

по требованиям к цветоразличению

Освещен-

ность,

лк

Мини-

мальный индекс цвето-

передачи источ-

ников света,



Диапазон цветовой темпе-

ратуры источ-

ников света,

 °К

Примерные типы

источников света

1

2

3

4

5



Контроль цвета с очень высокими требованиями к цветоразличению (контроль готовой продукции на швейных фабриках, тканей на текстильных фабриках, сортировка кожи, подбор красок для цветной печати и т.п.)





300 и более















90

















5000-6000

















ЛДЦ, ЛДЦ УФ, (ЛХЕ)















Сопоставление цветов с высокими требованиями к цветоразличению (ткачество, швейное производство, цветная печать и т. д.)



300 и более







85









3500-6000









ЛБЦТ, ЛДЦ, ЛДЦ УФ









Различение цветных объектов при невысоких требованиях к цветоразличению (сборка радиоаппаратуры, прядение, намотка проводов и т. п.)

500 и более







50









3500-6000









ЛБ, (ЛХБ), МГЛ













300, 400



50



3500-5500



ЛБ, (ЛХБ), МГЛ, НЛВД + МГЛ





150, 200



45



3000-4500



ЛБ, (ЛХБ), НЛВД + МГЛ, ДРЛ



Менее 150

40

2700-3500

ЛБ, ДРЛ, НЛВД + МГЛ (ЛН, КГ)



Требования к цветоразличению отсутствуют (механическая обработка металлов, пластмасс, сборка машин, инструментов и т. п.)



500 и более







50









3500-6000









ЛБ, (ЛХБ), МГЛ











300, 400





40





3500-5000





ЛБ, (ЛХБ), МГЛ, (ДРЛ),











150, 200





29





2600-4500





НЛВД + МГЛ









Менее 150





25





2400-3500





ЛБ (ЛХБ), МГЛ, (ДРЛ),

НЛВД + МГЛ, НЛВД + ДРЛ

ЛБ, (ДРЛ), НЛВД (ЛН, КГ)
