СНиП 2.04.08-87 Газоснабжение. Распространяются на проектирование новых, расширяемых и реконструируемых систем газоснабж Часть 4



Постановлением от 23.12.2002г.№163 Гос.ком.РФ по строительству и ЖКК данный СНиП отменен.

8.90. Противопожарную насосную станцию на ГНС с надземными резервуарами по надежности действия следует относить к I категории.

При электроснабжении ГНС от одного источника питания необходимо предусматривать установку резервных противопожарных насосов с двигателями внутреннего сгорания.

8.91. На ГНС с надземными резервуарами хранения СУГ при общей вместимости резервуаров более 200 м3 следует предусматривать стационарную автоматическую систему водяного охлаждения резервуаров, которая должна обеспечивать интенсивность орошения в течение 75 мин всех боковых и торцевых поверхностей резервуаров 0,1 л/(с × м2) и 0,5 л/(с × м2) для торцевых стенок, имеющих арматуру.

Расход воды следует принимать из расчета одновременного орошения трех резервуаров при однорядном расположении резервуаров в группе и шести резервуаров при двухрядном расположении в одной группе и учитывать дополнительно к расходу воды, указанному в табл. 18.

При определении общего расхода воды на наружное пожаротушение и орошение резервуаров следует учитывать расход воды из гидрантов в количестве 25 % расхода, указанного в табл. 18.

8.92. Пожаротушение сливной эстакады необходимо предусматривать передвижными средствами от принятой для ГНС системы противопожарного водоснабжения.

8.93.* На водопроводных колодцах, располагаемых в зоне радиусом 50 м от зданий по взрывопожарной опасности категории А, а также наружных установок и сооружений ГНС с взрывоопасными зонами класса В-Iг, следует предусматривать по две крышки; пространство между крышками должно быть засыпано песком слоем не менее 0,15 м или уплотнено другим материалом, исключающим проникновение газа в колодцы в случае его утечки.

8.94. На ГНС необходимо предусматривать производственную и бытовую канализацию.

8.95. При проектировании канализации ГНС следует при возможности предусматривать совместное отведение бытовых и производственных сточных вод и повторное использование незагрязненных производственных стоков, а также загрязненных производственных стоков после их локальной очистки.

8.96. Отвод сточных вод после пропарки (промывки) резервуаров, автоцистерн и баллонов следует предусматривать в производственную канализацию через отстойник, конструкция которого должна давать возможность улавливания плавающих загрязнений, аналогичных по составу нефтепродуктам.

8.97. Отвод поверхностных вод, а также воды после гидравлического испытания резервуаров с обвалованной территории базы хранения следует предусматривать за счет планировки территории базы хранения с выпуском воды через дождеприемник с гидрозатвором.

8.98.* На выпусках производственной канализации из помещений по взрывопожарной опасности категории А следует предусматривать колодцы с гидрозатворами. Канализационные колодцы, располагаемые в зоне радиусом до 50 м от этих зданий, наружных установок и сооружений ГНС с взрывоопасными зонами класса В-Iг, необходимо предусматривать с двумя крышками, пространство между крышками должно быть засыпано песком на высоту не менее 0,15 м или уплотнено другим материалом, исключающим проникновение газа в колодцы в случае его утечки.

8.99. Трубопроводы тепловых сетей на территории ГНС следует предусматривать, как правило, надземными. Подземная прокладка допускается на отдельных участках при невозможности осуществить надземную прокладку.

8.100. Прокладку трубопроводов систем отопления внутри производственных помещений категории А следует предусматривать открытой. Допускается прокладка трубопроводов в штрабе.

8.101. Для закрытых помещений категории А необходимо предусматривать системы искусственной приточно-вытяжной вентиляции. Для обеспечения расчетного воздухообмена в верхних зонах помещений допускается устройство естественной вентиляции с установкой дефлекторов. В нерабочее время допускается предусматривать в этих помещениях естественную или смешанную вентиляцию.

8.102. Кратность воздухообмена в помещениях насосно-компрессорного, испарительного, наполнительного отделений, отделениях дегазации и окраски баллонов необходимо предусматривать в размере не менее десяти обменов в час в рабочее время и трех обменов в час в нерабочее время.

8.103. Вытяжку из производственных помещений категории А, в которых обращаются сжиженные газы, следует предусматривать из нижней и верхней зон помещения, при этом из нижней зоны необходимо забирать не менее 2/3 нормируемого объема удаляемого воздуха с учетом количества воздуха, удаляемого местными отсосами. Проемы систем общеобменной вытяжной вентиляции следует предусматривать на уровне 0,3 м от пола.

8.104. Аварийную вентиляцию следует предусматривать в  соответствии  с  требованиями СНиП 2.04.05-91*. Включение аварийной вентиляции следует предусматривать автоматическое от приборов, сигнализирующих об опасной концентрации газа в воздухе помещения. Удаление воздуха при этом следует предусматривать из нижней зоны помещения. Одновременно с включением аварийной вытяжной  вентиляции должно обеспечиваться отключение электроприводов насосов и компрессоров.



Примечание. Опасной концентрацией газе в воздухе помещения следует считать концентрацию более 20 % нижнего концентрационного предела воспламеняемости газа.



8.105. Электроприводы насосов, компрессоров и другого оборудования, устанавливаемого в производственных помещениях категории А, следует блокировать с вентиляторами вытяжных систем таким образом, чтобы они не могли работать при отключении вентиляции.

8.106. В неотапливаемых производственных помещениях ГНС, в которых обслуживающий персонал находится менее двух часов, допускается предусматривать естественную вентиляцию через жалюзийные решетки, размещаемые в нижней части наружных стен.

8.107. От оборудования, в конструкции которого имеются местные отсосы, удаление воздуха следует предусматривать отдельными вентиляционными системами.



ГАЗОНАПОЛНИТЕЛЬНЫЕ ПУНКТЫ



8.108. ГНП предназначаются для приема СУГ, поступающих  преимущественно автомобильным транспортом, хранения и отпуска СУГ потребителям в баллонах.

8.109. Здания, сооружения и устройства ГНП следует проектировать в соответствии с требованиями, предъявляемыми к аналогичным объектам и устройствам ГНС, с учетом дополнительных указаний настоящего подраздела.

8.110. Вместимость базы хранения на ГНП следует определять в соответствии с требованиями пп. 8.44 и 8.45. При этом запас газа следует принимать из условия обеспечения не менее 2 - суточной производительности ГНП.

8.111. ГНП следует располагать, как правило, в пределах территории поселений, по возможности с подветренной стороны для ветров преобладающего направлений по отношению к жилой застройке.

8.112.* Выбор площадки для строительства ГНП следует производить с учетом обеспечения снаружи ограждения ГНП, свободной от застройки зоны шириной не менее 10 м. Указанное требование не рас-пространяется на расширяемые и реконструируемые ГНП.

8.113. Территория ГНП подразделяется на производственную и вспомогательную зоны, на которых в зависимости от технологического процесса приема, транспортирования, хранения и отпуска СУГ потребителям необходимо предусматривать следующие основные здания и сооружения:

в производственной зоне:

колонки для слива газа;

базу хранения с резервуарами для хранения СУГ;

наполнительный цех с погрузочно-разгрузочной площадкой для размещения наполненных и пустых баллонов;

насосно-компрессорную и воздушную компрессорную;

испарительную (теплообменную) установку;

резервуары для слива из баллонов неиспарившегося газа;

внутриплощадочные трубопроводы для перемещения паровой и жидкой фазы СУГ в соответствии с технологической схемой ГНП;

во вспомогательной зоне:

производственно-вспомогательное здание с размещением в нем механической мастерской, сантехнической насосной, административно-хозяйственных и других помещений;

трансформаторную подстанцию;

котельную (если невозможно подключение к существующим источникам теплоснабжения);

площадку для открытой стоянки автомобилей;

резервуары для противопожарного запаса воды;

складские и другие помещения.

Перечень зданий и сооружений, размещаемых во вспомогательной зоне, следует уточнять в соответствии с техническими условиями на проектирование.

Допускается предусматривать размещение службы эксплуатации газового хозяйства с примыканием к территории ГНП.

8.114. Минимальные расстояния от резервуаров для хранения СУГ, размещаемых на ГНП, до зданий и сооружений, не относящихся к ГНП, следует принимать по табл. 19, до дорог — по табл. 20.

Расстояние до базы хранения с резервуарами различной вместимости следует принимать по резервуару с наибольшей вместимостью.

8.115.* Минимальные расстояния между зданиями и сооружениями, размещаемыми на территории ГНП, следует принимать по табл. 15 как для ГНС.

При размещении на ГНП резервуаров для хранения сжиженного газа общей вместимостью менее 50 м3 указанное расстояние следует принимать по табл. 21 как для ПСБ.



Таблица 19





Общая вместимость резервуаров, м3

Максимальная вместимость одного резервуара, м3

Расстояние от резервуаров до зданий (жилых, общественных, производственных и др.) не относящихся к ГНП, м





надземных

подземных

От 50 до 100

25

80

40

То же

50

100

50

Св. 100 до 200

50

150

75



Таблица 20





Дороги, находящиеся вне территории ГНП

Расстояния от резервуаров сжиженных газов при общей вместимости резервуаров на ГНП, м



до 100 м3

св. 100 м3



надземных

подземных

надземных

подземных

Железные дороги общей сети (да подошвы насыпи или бровки выемки со стороны резервуаров)

50

30

75

50

Подъездные пути железных дорог промышленных предприятий, трамвайные пути (до оси пути), автомобильные дороги (до края проезжей части)

20

15

30

20



Расстояния до зданий подстанций следует принимать в соответствии с примечанием к табл. 15.

В зданиях, находящихся на территории ГНП, предусматривать производства, не относящиеся к ГНП, и жилые помещения не допускается.





ПРОМЕЖУТОЧНЫЕ СКЛАДЫ БАЛЛОНОВ



8.116. ПСБ предназначаются для приема, хранения и отпуска потребителям баллонов, наполненных сжиженными газами на ГНС и ГНП.

8.117. В составе ПСБ следует предусматривать помещения для складирования наполненных и пустых баллонов (из расчета размещения 25 % баллонов от числа обслуживаемых установок) и погрузочно-разгрузочные площадки для приема и отпуска баллонов. Для площадок с размещением свыше 400 баллонов необходимо предусматривать механизацию погрузочно-разгрузочных работ.

Допускается хранение не более 10 баллонов в шкафах из негорючих материалов. Минимальные расстояния от шкафов до зданий и сооружений следует принимать по табл. 26 и 27.

8.118. Здания для складирования баллонов должны соответствовать требованиям «Правил устройства и безопасной эксплуатации сосудов, работающих под давлением,» утвержденных Госгортехнадзором СССР.

8.119. ПСБ следует располагать в пределах территории поселений, как правило, с подветренной стороны для ветров преобладающего направления по отношению к жилой застройке, вблизи от автомобильных дорог.

8.120. Расстояния от склада и погрузочно-разгрузочных площадок ПСБ до зданий и сооружений различного назначения следует принимать не менее значений, указанных в табл. 21, при этом приведенное в поз. 2 расстояние от ПСБ до одноэтажных зданий садоводческих и дачных поселков допускается уменьшать не более чем в 2 раза при условии размещения на ПСБ не более 150 баллонов.



Таблица 21





Здания и сооружения

Расстояния от здания склада и погрузочно-разгрузочных площадок в зависимости от числа наполненных 50 - литровых баллонов, м



до 400

от 400

до 1200

св. 1200

независимо от вместимости склада

1. Здания и сооружения на территории ПСБ

20

25

30

-

2. Жилые здания

-

-

-

50

3. Общественные здания непроизводственного характера

-

-

-

100

4. Здания промышленных и сельскохозяйственных предприятий, а также предприятий бытового обслуживания производственного характера, автомобильные дороги (до края дороги) и железные дороги, включая подъездные (до оси пути)

-

-

-

20



Размещение складов с баллонами для сжиженных газов на территории промышленных предприятий следует предусматривать в соответствии с указаниями СНиП II-89-80*.



АВТОМОБИЛЬНЫЕ ГАЗОЗАПРАВОЧНЫЕ СТАНЦИИ СЖИЖЕННЫХ ГАЗОВ



8.121.* АГЗС следует размещать с соблюдением требований, предъявляемых к размещению ГНП без учета требований п. 8.112.*

8.122. В составе АГЗС следует предусматривать резервуары для хранения газа, сливные и заправочные колонки, производственное здание для размещения оборудования для перекачки СУГ, вентиляционного и другого оборудования, а также бытовых помещений.

Допускается использовать передвижные АГЗС, размещаемые в безопасных местах на расстоянии не менее 20 м от зданий и сооружений различного назначения.

8.123. Сливные колонки, предназначенные для слива газа из автоцистерн в резервуары АГЗС, следует оборудовать трубопроводами паровой и жидкой фазы, запорно-предохранительной арматурой, а также скоростными и обратными клапанами в соответствии с указаниями п. 8.41.*

Оборудование заправочных колонок, предназначенных для заправки газобаллонных автомобилей, следует предусматривать согласно требованиям п. 8.68.

Заправочные колонки следует оборудовать устройством для замера расхода газа.

8.124. Территория АГЗС должна быть ограждена проветриваемой оградой из негорючих материалов, за исключением стороны подъезда автомобилей, и в местах проезда автомобилей иметь твердое покрытие.

8.125.* Максимальная вместимость резервуаров АГЗС, располагаемой в границах селитебной территории, не должна превышать 100 м3, а вместимость одного резервуара — 50 м3. Установку резервуаров следует предусматривать, как правило, подземной.

Допускается при технико-экономической целесообразности устанавливать резервуары надземно. Общая вместимость резервуаров при этом не должна превышать 50 м3.

8.126. Здания, резервуары, трубопроводы, оборудование и КИП, предусматриваемые для АГЗС, должны соответствовать требованиям, предъявляемым к аналогичным объектам и коммуникациям ГНС (ГНП). При этом на АГЗС следует предусматривать только бытовую канализацию.

Отвод воды после охлаждения компрессора следует предусматривать в бытовую канализацию через гидрозатвор, конструкция которого должна исключать возможность попадания сжиженных газов в канализацию.

8.127. Минимальные расстояния от резервуаров на АГЗС до зданий и сооружений, не относящихся к АГЗС, следует принимать по табл. 19 и 20, до зданий и сооружений, расположенных на территории АГЗС, - по табл. 15.

При суммарной вместимости подземных резервуаров не более 50 м3 (при вместимости одного резервуара не более 5 м3) требования к размещению резервуаров следует предъявлять как к резервуарным установкам.

Минимальное расстояние от заправочных колонок до зданий и сооружений, расположенных вне пределов АГЗС, следует принимать не менее 15 м, до ограждения АГЗС — не менее 10 м.

8.128. На территории АГЗС не допускается предусматривать жилые помещения и не относящиеся к АГЗС производства, а также предусматривать оборудование и приборы с открытым огнем.



ЭЛЕКТРОСНАБЖЕНИЕ, ЭЛЕКТРООБОРУДОВАНИЕ,

МОЛНИЕЗАЩИТА И СВЯЗЬ



8.129. При проектировании электроснабжения и электрооборудования зданий и сооружений ГНС, ГНП, ПСБ и АГЗС следует руководствоваться требованиями ПУЭ и настоящего подраздела.

8.130. Класс взрывоопасной зоны в помещениях и у наружных установок, в соответствии с которым должен производиться выбор электрооборудования для ГНС, ГНП, ПСБ и АГЗС, следует принимать согласно требованиям п. 8.37.

8.131.* Электроприемники ГНС, ГНП, ПСБ и АГЗС  в отношении обеспечения надежности электроснабжения следует относить к III категории, за исключением электроприемников противопожарной насосной станции, которые следует относить к I категории.

При невозможности питания пожарных насосов от двух независимых источников электроснабжения допускается предусматривать их подключение в соответствии с указаниями СНиП 2.04.01-85 или предусматривать установку резервного насоса с дизельным приводом.

8.132. В помещениях насосно-компрессорного, наполнительного и испарительного отделений кроме рабочего освещения следует предусматривать дополнительное аварийное освещение.

8.133. Схема электроснабжения должна предусматривать в случае возникновения пожара автоматическое отключение технологического оборудования в помещениях с взрывоопасными зонами при опасной концентрации газа в воздухе помещения и централизованное отключение вентиляционного оборудования в соответствии с указаниями СНиП 2.04.05-91.*

8.134. На территории ГНС следует предусматривать наружное и охранное освещение, а на территории ГНП, ПСБ и АГЗС - наружное освещение.

Управление наружным и охранным освещением следует предусматривать из мест с постоянным пребыванием персонала (например, из помещения проходной).

8.135. Прокладка воздушных линий электропередачи над территорией базы хранения ГНС, ГНП и АГЗС не допускается.

Прокладка подземных кабельных линий на территории базы хранения ГНС и ГНП допускается к КИП, приборам автоматики и арматуре с электроприводом, предназначенным для эксплуатации ГНС и ГНП.

КИП и электрооборудование, размещаемые на территории базы хранения, должны быть во взрывозащищенном исполнении.

8.136.* Для зданий, сооружений, наружных технологических установок и коммуникаций в зависимости от класса взрывоопасных зон следует предусматривать молниезащиту в соответствии с требованиями РД 34.21.122-87.

8.137. Для ГНС, ГНП и АГЗС следует предусматривать внешнюю телефонную связь и диспетчерское оповещение через громкоговоритель на территории.

Для зданий ГНС допускается предусматривать внутреннюю связь.

Для ПСБ следует предусматривать возможность выхода во внешнюю телефонную сеть.



9. ГАЗОСНАБЖЕНИЕ СЖИЖЕННЫМИ газами ОТ РЕЗЕРВУАРНЫХ И БАЛЛОННЫХ УСТАНОВОК



ОБЩИЕ УКАЗАНИЯ



9.1. Требования настоящего раздела распространяются на проектирование систем газоснабжения СУГ от резервуарных и баллонных установок, а также на проектирование испарительных установок и установок по смешению СУГ с воздухом.

9.2. При проектировании систем газоснабжения СУГ для районов с особыми природными или климатическими условиями следует дополнительно учитывать требования, предусмотренные разделами 10 и 11.

9.3. Прокладку газопроводов внутри помещений, размещение газовых приборов и проектирование газоснабжения производственных установок следует осуществлять в соответствии с требованиями, изложенными в разд. 6.



РЕЗЕРВУАРНЫЕ УСТАНОВКИ



9.4. В составе резервуарной установки следует предусматривать: резервуары, трубопроводы жидкой и паровой фаз, запорную арматуру, регуляторы давления газа, предохранительные клапаны (запорные и сбросные), манометр (показывающий), штуцер с краном после регулятора давления для присоединения контрольного манометра, устройство для контроля уровня СУГ в резервуарах. В зависимости от состава СУГ и климатических условий в состав резервуарной установки могут входить также испарители или испарительные установки.

При наличии в регуляторе давления встроенного ПСК установка дополнительного сбросного клапана после регулятора не требуется.

Устройство для контроля уровня жидкости допускается предусматривать общее на группу резервуаров.

При двухступенчатом регулировании давления газа ПЗК следует устанавливать перед регулятором давления I ступени с подключением импульсной трубки за регулятором давления II ступени.

9.5. Число резервуаров в установке необходимо определять расчетом и принимать не менее двух.

Для потребителей с расчетным часовым расходом газа до 4,5 м3/ч допускается установка одного резервуара, при этом следует предусматривать две параллельные линии регулирования давления газа. Резервуары могут устанавливаться как подземно, так и надземно.

Допускается предусматривать съемные резервуары, наполняемые газом на ГНС или ГНП.

9.6. КИП, регулирующая, предохранительная и запорная арматура резервуарных установок должны соответствовать требованиям разд. 11.

9.7. Арматуру и приборы резервуарных установок следует защищать кожухами от атмосферных осадков и повреждений.

9.8. Резервуарные установки должны иметь ограждение высотой не менее 1,6 м из негорючих материалов. Расстояние от резервуаров до ограждения следует предусматривать не менее 1 м.

Допускается предусматривать теневой навес для надземных резервуаров.

9.9. Производительность резервуаров при естественном испарении следует определять:

при подземном расположении — по номограмме

при надземном расположении — расчетом исходя из условий теплообмена с окружающей средой.

Для учета теплового воздействия рядом расположенных подземных резервуаров полученную по номограмме производительность следует умножить на коэффициент теплового взаимодействия т в зависимости от числа резервуаров в установке:



Число резервуаров

в установке

Значение коэффициента теплового воздействия m

2

0,93

3

0,84

4

0,74

6

0,67

8

0,64



9.10. Расчетный часовой расход сжиженных газов, , кг/ч, при газоснабжении жилых зданий следует определять по формуле

,                 (9)



где п

-

число жителей, пользующихся газом, чел. При отсутствии данных п принимается по числу газифицируемых квартир и коэффициенту семейности для газифицируемого района;

-

коэффициент суточной неравномерности потребления газа в течение года (при наличии в квартирах газовых плит = 1,4; при наличии плит и проточных водонагревателей  = 2,0);

Qy

-

годовой расход газа на одного человека в тепловых единицах. КДж/год (ккал/год).

-

показатель часового максимума суточного расхода — 0,12;

-

теплота сгорания газа, кДж/кг (ккал/кг).

9.11. Максимальную общую вместимость резервуаров в установке в зависимости от категории потребителей следует принимать по табл. 22, максимальную вместимость одного резервуара — по табл. 23.

9.12. Расстояния от резервуарных установок, считая от крайнего резервуара, до зданий и сооружений различного назначения следует принимать не менее указанных в табл. 24; до подземных сооружений - не менее указанных в табл. 27 как для групповых баллонных установок; до линий электропередачи - по ПУЭ,

Расстояние от резервуарных установок, предназначенных для газоснабжения жилых и общественных зданий, до трансформаторных подстанций и распределительных устройств следует принимать по поз. 1 и 2 табл. 24, но не менее 15 м от подземных резервуаров и 20 м от надземных резервуаров.

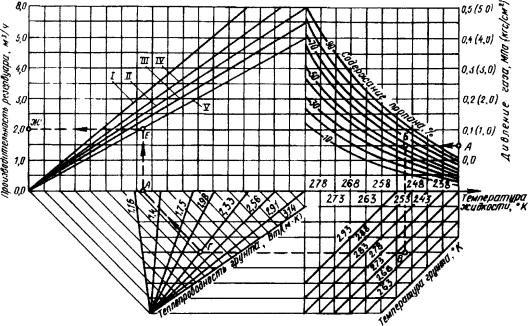

Номограмма для определения производительности резервуара сжиженного газа вместимостью 2,5 и 5 м3 (подземного)



I — резервуар 5 м3, заполнение 85 %; II резервуар 5 м3, заполнение 50 %;

III — резервуар 5 м3, заполнение 35 % и резервуар 2,5 м3, заполнение 50 %;

IV - резервуар 2,5 м3, заполнение 85 %; V резервуар 2,5 м3 , заполнение 35 %



Пример.

Дано: давление газа - 0,04 МПа (0,4 кгс/см2); содержание пропана С3Н8 - 60 %; температура грунта — 270 К; теплопроводность грунта - 2,33 Вт/ (м×к); заполнение 35 %.

Находим: производительность резервуара — 2 м3/ч по линии А—С—В—Г—Д—Е—Ж.



9.13. Для резервуарных установок следует применять стальные сварные резервуары цилиндрической формы, располагаемые горизонтально. Установку подземных резервуаров следует выполнять в соответствии с требованиями разд. 8.

Резервуары, предназначенные для подземной установки, надземно устанавливать не разрешается.

9.14. Защиту подземных резервуаров от коррозии следует предусматривать в соответствии с требованиями ГОСТ 9.602 — 89 и указаниями разд. 4. Надземные резервуары необходимо окрашивать в светлый цвет.



Таблица 22





Назначение резервуарной установки

Общая вместимость резервуаров, м3



надземных

подземных

Газоснабжение жилых домов и общественных зданий и сооружений

5

300

Газоснабжение промышленных, сельскохозяйственных предприятий и предприятий бытового обслуживания производственного характера

20

300











Таблица 23





Общая вместимость резервуарной установки, м3

Максимальная вместимость одного резервуара, м3



надземного

подземного

При стационарных резервуарах:





до 20

5

5

св. 20 до 50

10

„ 50 „ 100

25

„ 100„ 300

50

При съемных резервуарах





до 5

1,6



9.15. Подземные резервуары следует устанавливать на глубине не менее 0,6 м от поверхности земли до верхней образующей резервуара в районах с сезонным промерзанием грунта и 0,2 м в районах без промерзания грунта.

При установке резервуаров в водонасыщенных грунтах следует предусматривать мероприятия по предотвращению всплытия резервуаров при уровне грунтовых вод:

для резервуаров вместимостью не более 5 м3 — выше диаметральной горизонтальной плоскости резервуара;

для резервуаров вместимостью более 5 м3 — выше нижней образующей резервуара.

Расстояние в свету между подземными резервуарами должно быть не менее 1 м, а между надземными резервуарами — равны диаметру большего смежного резервуара, но не менее 1 м.



Таблица 24





Расстояние, м, от резервуаров

Здания и сооружения

надземных

подземных



при общей вместимости резервуаров в резервуарной установке, м3



до 5

cв. 5

до 10

св. 10

до 20

до 10

cв. 10

до 20

св. 20

до 50

св. 50

до 100

св. 100

до 200

св. 200

до 300

1. Общественные здания и сооружения

40

-

-

15

20

30

40

40

75

2. Жилые дома.



















С проемами в стенах, обращенных к установке

20

-

-

10

15

20

40

40

75

без проемов в стенах, обращенных к установке

15

-

-

8

10

15

40

40

75

3. Здания и сооружения промышленных, сельскохозяйственных предприятий и предприятий бытового обслуживания производственного характера

15

20

25

8

10

15

25

35

45

Примечания: 1. Если в жилом доме размещены учреждения (предприятия) общественного назначения, расстояния следует принимать как до жилого дома.

2. Расстояния между смежными резервуарными установками следует принимать по поз. 3.



9.16. Над подземным газопроводом жидкой фазы, объединяющим подземные резервуары, следует предусматривать контрольную трубку, выведенную над поверхностью земли на высоту не менее 1 м. При этом должна исключаться возможность попадания в трубку атмосферных осадков.

9.17. На газопроводе паровой фазы, объединяющем резервуары, следует предусматривать установку отключающего устройства между группами резервуаров на высоте не менее 0,5 м от земли.

9.18. Установку предохранительных клапанов следует предусматривать на каждом резервуаре, а при объединении резервуаров в группы (по жидкой и паровой фазам) — на одном из резервуаров каждой группы.

9.19. Пропускную способность ПСК следует определять расчетом в соответствии с «Правилами устройства и безопасной эксплуатации сосудов, работающих под давлением», утвержденными Госгортехнадзором СССР. Количество газа, подлежащего отводу через предохранительный клапан, должно определяться из условий теплообмена между резервуаром и окружающей средой согласно указаниям ОСТ 26-02-1519-76.



ИСПАРИТЕЛЬНЫЕ И СМЕСИТЕЛЬНЫЕ УСТАНОВКИ



9.20. Испарительные установки с искусственным испарением следует предусматривать в следующих случаях:

резервуарные установки при естественном испарении и резервуарные установки с грунтовыми испарителями не обеспечивают расчетную потребность в газе;

при необходимости обеспечения подачи газа постоянного состава (постоянной теплоты сгорания, постоянной плотности);

при поставке газов с повышенным содержанием бутанов (свыше 30 %) в местностях, где температура грунта на глубине установки резервуаров ниже 0 °С.

9.21. Испарительные установки в комплексе со смесительными установками (установки пропановоздушной смеси) следует предусматривать в следующих случаях:

при газоснабжении районов или объектов, которые в перспективе будут снабжаться природным газом;

для покрытия пиковых нагрузок в сетях природного газа в периоды часового, суточного или сезонного максимума;

в качестве резервного топлива для объектов и установок, требующих бесперебойного газоснабжения;

при использовании в системах газоснабжения технического бутана.

9.22. При проектировании газоснабжения жилых районов от резервуарных установок, оснащенных испарительными и смесительными установками, предпочтение следует отдавать укрупненным системам с централизованными испарительными и смесительными установками.

При этом число квартир, которое целесообразно снабжать от одной резервуарной установки, допускается принимать при подаче паровой фазы СУГ по рекомендуемому приложению 9, при подаче газовоздушной смеси — по рекомендуемому приложению 10.

9.23. Испарительные установки подразделяются на проточные, обеспечивающие получение паровой фазы постоянного состава в специальных теплообменных аппаратах (испарителях), и емкостные с испарением сжиженных газов непосредственно в расходных резервуарах с помощью специальных нагревателей (регазификаторов).

Проточные и емкостные испарительные установки допускается предусматривать с подземными и надземными резервуарами.

9.24. При использовании в испарительных установках в качестве теплоносителя горячей воды или пара из тепловых сетей следует предусматривать мероприятия, исключающие возможность попадания паров СУГ в тепловые сети.

При использовании в испарительных установках электронагрева электрооборудование должно соответствовать требованиям ПУЭ.

9.25. Испарительные установки необходимо оборудовать КИП, а также регулирующей и предохранительной арматурой, исключающей выход жидкой фазы из испарительной установки в газопровод паровой фазы и повышение давления паровой и жидкой фаз выше допустимого. Испарительные установки, для которых в качестве теплоносителя предусматривается нагретая жидкость или пар, должны быть оборудованы сигнализацией о недопустимом снижении температуры теплоносителя.

9.26. Испарительные установки допускается размещать на открытых площадках или в помещениях, уровень пола которых расположен выше планировочной отметки земли.

Испарители производительностью до 200 кг/ч допускается размещать непосредственно на крышках горловин резервуаров или в пределах резервуарной установки на расстоянии не менее 1 м от подземных или надземных резервуаров, а также непосредственно у агрегатов, потребляющих газ, если агрегаты размещены в отдельных помещениях или на открытых площадках.

Испарители производительностью более 200 кг/ч следует размещать вне пределов резервуарной установки на расстоянии не менее:

от зданий и сооружений . . . . . . . . . . . . по табл. 26, 27

от ограды резервуарной установки . . . 10 м

9.27. Для испарителей, размещаемых вне помещений, следует предусматривать тепловую изоляцию корпуса. При групповом размещении испарителей расстояния между ними следует принимать не менее 1 м.

9.28. Смешение газов с воздухом допускается осуществлять при давлении газа до 0,6 МПа (6 кгс/см2 ).

9.29.* Исключен.

9.30. Смешение паровой фазы СУГ с воздухом следует предусматривать в соотношениях, обеспечивающих превышение верхнего предела воспламеняемости смеси не менее чем в 2 раза, при этом должны предусматриваться автоматические устройства для отключения смесительной установки в случае приближения состава смеси к пределам опасной концентрации или в случае внезапного прекращения поступления одного из компонентов смеси.

9.31.* Смесительные установки следует размещать в помещениях или на открытых площадках в соответствии с требованиями, предусмотренными п. 9.26.

При поступлении газа в смесительные установки из газопроводов размещение смесительных установок следует предусматривать на расстоянии не менее указанного в табл. 26, 27*.

9.32. Здания и помещения, предназначенные для размещения испарительных и смесительных установок, должны соответствовать требованиям, установленным для помещений категории А, приведенным в разд. 8 для аналогичных установок.



ГРУППОВЫЕ БАЛЛОННЫЕ УСТАНОВКИ



9.33. Групповой баллонной установкой следует считать установку газоснабжения, в состав которой входит более двух баллонов. В каждом конкретном случае применение групповой баллонной установки должно быть обосновано.

9.34. В составе групповой баллонной установки следует предусматривать баллоны для СУГ, коллектор высокого давления, регулятор давления газа или регулятор-переключатель автоматический, общее отключающее устройство, манометр (показывающий), ПСК (сбросной) и трубопроводы.

При наличии в регуляторе давления встроенного ПСК установка дополнительного клапана не требуется.

9.35. Число баллонов в одной групповой установке следует определять расчетом исходя из часового расхода газа и производительности одного баллона в зависимости от температуры окружающего воздуха, марки газа и продолжительности отбора газа.

9.36. Максимальную суммарную вместимость баллонов в групповой баллонной установке следует принимать по табл. 25.



Таблица 25



Назначение групповой баллонной установки

Вместимость всех баллонов в групповой баллонной установке, л, при размещении



у стен здания

на расстоянии от зданий

Газоснабжение жилых домов и общественных зданий непроизводственного характера

600

1000

Газоснабжение промышленных и сельскохозяйственных предприятий и предприятий бытового обслуживания производственного характера

1000

1500



9.37. Групповые баллонные установки следует размещать в шкафах из негорючих материалов или под защитными кожухами.

Размещение групповых баллонных установок следует предусматривать непосредственно у зданий или на расстоянии от зданий, не менее указанного в табл. 26, и от сооружений на расстоянии, не менее указанного в табл. 27*.



Таблица 26





Здания

Расстояние от групповой баллонной установки, м

Жилые дома, производственные здания промышленных предприятий. Здания предприятий бытового обслуживания производственного характера и другие здания степени огнестойкости:



I и II

8

III и IIIа

10

IV, Iva и V

12

Общественные здания независимо от степени огнестойкости

25

Временные отдельно стоящие хозяйственные строения (например, дровяные сараи, навесы и т. П.)

8



Таблица 27*





Сооружения

Расстояние по горизонтали от шкафа групповой баллонной установки, м

Канализация, теплотрасса

3,5

Водопровод и другие бесканальные коммуникации

2,0

Колодцы подземных коммуникаций, выгребные ямы

5,0

Электрокабели и воздушные линии электропередачи

В соответствии с ПУЭ

Телефонные кабели и воздушные линии телефонной и радиотрансляционной сети

В соответствии с ВСН 116-87 и ВСН 600-81 Минсвязи СССР



Часть 1    |    Часть 2    |    Часть 3    |    Часть 4    |    Часть 5    |    Часть 6    |    Часть 7




Хотите оперативно узнавать о новых публикациях нормативных документов на портале? Подпишитесь на рассылку новостей!

Все СНиПы >>    СНиПы «Отопление и газоснабжение >>



Смотрите также: Каталог «Отопление и газоснабжение» >>
Компании «Отопление и газоснабжение» >>
Статьи (304) >>
ГОСТы (109) >>
СНиПы (11) >>
Нормативные документы (4) >>
ВСН (2) >>
Задать вопрос в форуме >>
Подписка на рассылки >>
Copyright © 1999-2024 ВашДом.Ру - проект группы «Текарт»
По вопросам связанным с работой портала вы можете связаться с нашей службой поддержки или оставить заявку на рекламу.
Политика в отношении обработки персональных данных
наверх
