СНиП 2.02.03-85. Свайные фундаменты Часть 3

4.8. Расчетное сопротивление R, кПа (тс/ ), грунта под нижним концом сваи-оболочки, погружаемой без удаления грунта или с сохранением грунтового ядра высотой не менее трех диаметров оболочки на последнем этапе ее погружения и не заполняемой бетоном (при условии, что грунтовое ядро образовано из грунта, имеющего те же характеристики, что и грунт, принятый за основание конца сваи-оболочки), следует принимать по табл. 1 с коэффициентом условий работы, учитывающим способ погружения свай-оболочек в соответствии с поз. 4 табл. 3, причем расчетное сопротивление в указанном случае относится к площади поперечного сечения сваи-оболочки нетто.

4.9. Несущую способность   кН (тc), набивной и буровой свай и сваи-оболочки, работающих на выдергивающие нагрузки, следует определять по формуле

где   - то же, что в формуле (10);

  - то же, что в формуле (11).

Винтовые сваи

4.10. Несущую способность   кН (тc), винтовой сваи диаметром лопасти    и длиной   работающей на сжимающую или выдергивающую нагрузку, следует определять по формуле (15), а при диаметре лопасти   и длине сваи  - только по данным испытаний винтовой сваи статической нагрузкой:

где    - коэффициент условий работы, зависящий от вида нагрузки, действующей на сваю, и грунтовых условий, и определяемый по табл. 8;

  - безразмерные коэффициенты, принимаемые по табл. 9 в зависимости от расчетного значения угла внутреннего трения грунта в рабочей зоне   (под рабочей зоной понимается прилегающий к лопасти слой грунта толщиной, равной d);

   - расчетное значение удельного сцепления пылевато-глинистого или параметр линейности песчаного грунта в рабочей зоне, кПа (тс/ );

  - осредненное расчетное значение удельного веса грунтов, залегающих выше лопасти сваи (при водонасыщенных грунтах с учетом взвешивающего действия воды);

  - глубина залегания лопасти сваи от природного рельефа, а при планировке территории срезкой - от уровня планировки, м;

A - проекция площади лопасти,  , считая по наружному диаметру, при работе винтовой сваи на сжимающую нагрузку, и проекция рабочей площади лопасти, т.е. за вычетом площади сечения ствола, при работе винтовой сваи на выдергивающую нагрузку;

   - расчетное сопротивление грунта на боковой поверхности ствола винтовой сваи, кПа (тс/ ), принимаемое по табл. 2 (осредненное значение для всех слоев в пределах глубины погружения сваи);

u - периметр ствола сваи, м;

h - длина ствола сваи, погруженной в грунт, м;

d - диаметр лопасти сваи, м.

Примечания: 1. При определении несущей способности винтовых свай при действии вдавливающих нагрузок характеристики грунтов в табл. 9 относятся к грунтам, залегающим под лопастью, а при работе на выдергивающие нагрузки - над лопастью сваи.

2. Глубина заложения лопасти от уровня планировки должна быть не менее 5d при пылевато-глинистых грунтах и не менее 6d - при песчаных грунтах (где d - диаметр лопасти).

3. Расчетные значения угла внутреннего трения   и сцепления грунта   основания при расчетах по формуле (15) должны определяться в соответствии с требованиями п. 3.5.

Таблица 8

Таблица 9

Учет отрицательных (негативных) сил трения грунта на боковой

 поверхности свай

4.11. Отрицательные (негативные) силы трения, возникающие на боковой поверхности свай при осадке околосвайного грунта и направленные вертикально вниз, следует учитывать в случаях:

планировки территории подсыпкой толщиной более 1,0 м;

загрузки пола складов полезной нагрузкой более 20 кН/  ( 2 тс/ );

загрузки пола около фундаментов полезной нагрузкой от оборудования более 100 кН/ (10 тс/ ),

увеличения эффективных напряжений в грунте за счет снятия взвешивающего действия воды при понижении уровня подземных вод;

незавершенной консолидации грунтов современных и техногенных отложений;

уплотнения несвязных грунтов при динамических воздействиях;

просадки грунтов при замачивании.

Примечание. Учет отрицательных сил трения, возникающих в просадочных грунтах, следует производить в соответствии с требованиями разд. 8.

4.12. Отрицательные силы трения учитываются до глубины, на которой значение осадки околосвайного грунта после возведения и загрузки свайного фундамента превышает половину предельного значения осадки фундамента. Расчетные сопротивления грунта    принимаются по табл. 2 со знаком "минус", а для торфа, ила, сапропеля - минус 5 кПа (0,5 тс/ ).

Если в пределах длины погруженной части сваи залегают напластования торфа толщиной более 30 см и возможна планировка территории подсыпкой или иная ее загрузка, эквивалентная подсыпке, то расчетное сопротивление грунта   расположенного выше подошвы наинизшего (в пределах длины погруженной части сваи) слоя торфа, следует принимать:

а) при подсыпках высотой менее 2 м - для грунтовой подсыпки и слоев торфа - равным нулю, для минеральных ненасыпных грунтов природного сложения - положительным значениям по табл. ;

б) при подсыпках высотой от 2 до 5 м - для грунтов, включая подсыпку, - равным 0,4 значений, указанных в табл. 2, но со знаком "минус", а для торфа - минус 5 кПа (0,5 тс/ ) (отрицательные силы трения);

в) при подсыпках высотой более 5 м - для грунтов, включая подсыпку, - равным значениям, указанным в табл. 2, но со знаком "минус", а для торфа - минус 5 кПа (0,5 тс/ ).

В пределах нижней части свай, где осадка околосвайного грунта после возведения и загрузки свайного фундамента менее половины предельного значения осадки свайного фундамента, расчетные сопротивления грунта   следует принимать положительными по табл. 2, а для торфа, ила, сапропеля - равными 5 кПа (0,5 тс/ ).

4.13. В случае, когда консолидация грунта от подсыпки или пригрузки территории к моменту начала возведения надземной части зданий или сооружений (включая свайный ростверк) завершилась или возможное значение осадки грунта, окружающего сваи, после указанного момента в результате остаточной консолидации не будет превышать половины предельного значения осадки для проектируемого здания или сооружения, сопротивление грунта на боковой поверхности сваи допускается принимать положительным вне зависимости от наличия или отсутствия прослоек торфа. Для прослоек торфа значение    следует принимать равным 5 кПа (0,5 тс/ ).

Если известны значения коэффициентов консолидации и модуля деформации торфов, залегающих в пределах длины погруженной части сваи, и возможно определение значения осадки основания от воздействия пригрузки территории для каждого слоя грунта, то при определении несущей способности сваи допускается учитывать силы сопротивления грунта с отрицательным знаком (отрицательные силы трения) не от уровня подошвы нижнего слоя торфа, а начиная от верхнего уровня слоя грунта, значение дополнительной осадки которого от пригрузки территории (определенной начиная с момента передачи на сваю расчетной нагрузки) составляет половину предельного значения осадки для проектируемого здания или сооружения.

5. ОПРЕДЕЛЕНИЕ НЕСУЩЕЙ СПОСОБНОСТИ СВАЙ ПО РЕЗУЛЬТАТАМ ПОЛЕВЫХ ИССЛЕДОВАНИЙ

5.1. Испытания свай статической и динамической нагрузками следует производить, соблюдая требования ГОСТ 5686-78, а испытания грунтов статическим зондированием и эталонной сваей - ГОСТ 20069-81 и ГОСТ 24942-81.

Примечание. Для забивных висячих свай длиной более 12 м вместо испытаний грунтов эталонной сваей допускается производить испытания статической нагрузкой с помощью металлической сваи-зонда диаметром 127 мм, конструкция которой обеспечивает раздельные измерения сопротивления грунта под нижним концом и на участке боковой поверхности (муфте трения) площадью 0,25 . Испытания грунтов сваей-зондом следует производить в соответствии с требованиями ГОСТ 24942-81 применительно к эталонной свае типа II.

5.2. Для определения несущей способности свай по результатам полевых исследований для каждого здания или сооружения должно быть проведено не менее:

     статических испытаний свай и свай-штампов ...................... 2

     динамических испытаний свай ................................... 6

     испытаний грунтов эталонной сваей.............................. 6

     испытаний свай-зондов ......................................... 6

     испытаний статическим зондированием............................ 6

5.3. Несущую способность   кН (тc), свай по результатам их испытаний вдавливающей, выдергивающей и горизонтальной статическими нагрузками и по результатам их динамических испытаний следует определять по формуле

где  - коэффициент условий работы; в случае вдавливающих или горизонтальных нагрузок  в случае выдергивающих нагрузок принимается по указаниям п. 4.5;

  - нормативное значение предельного сопротивления сваи, кН (тc), определяемое в соответствии с указаниями пп. 5.4 - 5.7;

 - коэффициент надежности по грунту, принимаемый по указаниям п. 5.4.

Примечание. Результаты статических испытаний свай на горизонтальные нагрузки могут быть использованы для непосредственного определения расчетной нагрузки, допускаемой на сваю, если условия испытаний соответствуют действительным условиям работы сваи в фундаменте здания или сооружения.

5.4. В случае, если число свай, испытанных в одинаковых грунтовых условиях, составляет менее шести, нормативное значение предельного сопротивления сваи в формуле (16) следует принимать равным наименьшему предельному сопротивлению, полученному из результатов испытаний, т.е.   а коэффициент надежности по грунту

В случае, если число свай, испытанных в одинаковых условиях, составляет шесть и более,   и   следует определять на основании результатов статистической обработки частных значений предельных сопротивлений свай   полученных по данным испытаний, руководствуясь требованиями ГОСТ 20522-75 применительно к методике, приведенной в нем для определения временного сопротивления. При этом для определения частных значений предельных сопротивлений следует руководствоваться требованиями п. 5.5 при вдавливающих, п. 5.6 - при выдергивающих и горизонтальных нагрузках и п. 5.7 - при динамических испытаниях.

5.5. Если нагрузка при статическом испытании свай на вдавливание доведена до нагрузки, вызывающей непрерывное возрастание их осадки s без увеличения нагрузки (при  ), то эта нагрузка принимается за частное значение предельного сопротивления   испытываемой сваи.

Во всех остальных случаях для фундаментов зданий и сооружений (кроме мостов и гидротехнических сооружений) за частное значение предельного сопротивления сваи   вдавливающей нагрузке следует принимать нагрузку, под воздействием которой испытываемая свая получит осадку, равную s и определяемую по формуле

где   - предельное значение средней осадки фундамента проектируемого здания или сооружения, устанавливаемое по указаниям СНиП 2.02.01-83;

  - коэффициент перехода от предельного значения средней осадки фундамента здания или сооружения   к осадке сваи, полученной при статических испытаниях с условной стабилизацией (затуханием) осадки.

Значение коэффициента   следует принимать равным 0,2 в случаях, когда испытание свай производится при условной стабилизации, равной 0,1 мм за 1 ч, если под их нижними концами залегают песчаные или пылевато-глинистые грунты с консистенцией от твердой до тугопластичной, а также за 2 ч, если под их нижними концами залегают пылевато-глинистые грунты от мягкопластичной до текучей консистенции. Значение коэффициента   допускается уточнять по результатам наблюдений за осадками зданий, построенных на свайных фундаментах в аналогичных грунтовых условиях.

Если осадка, определенная по формуле (17), окажется более 40 мм, то за частное значение предельного сопротивления сваи   следует принимать нагрузку, соответствующую s = 40 мм.

Для мостов и гидротехнических сооружений за предельное сопротивление сваи   при вдавливающих нагрузках следует принимать нагрузку на одну ступень менее нагрузки, при которой вызываются:

а) приращение осадки за одну ступень загружения (при общем значении осадки более 40 мм), превышающее в 5 раз и более приращение осадки, полученное за предшествующую ступень загружения;

б) осадка, не затухающая в течение суток и более (при общем значении ее более 40 мм).

Если при максимальной достигнутой при испытаниях нагрузке, которая окажется равной или более   [где    - несущая способность сваи, подсчитанная по формулам (5), (8), (9), (11) и (15)], осадка сваи s при испытаниях окажется менее значения, определенного по формуле (17), а для мостов и гидротехнических сооружений - менее 40 мм, то в этом случае за частное значение предельного сопротивления сваи   допускается принимать максимальную нагрузку, полученную при испытаниях.

Примечания: 1. В отдельных случаях при соответствующем обосновании допускается принимать максимальную нагрузку, достигнутую при испытаниях, равной

2. Ступени загружения при испытаниях свай статической вдавливающей нагрузкой должны назначаться равными 1/10 - 1/15 предполагаемого предельного сопротивления сваи

5.6. При испытании свай статической выдергивающей или горизонтальной нагрузкой за частное значение предельного сопротивления   (см. п. 5.4) по графикам зависимости перемещений от нагрузок принимается нагрузка на одну ступень менее нагрузки, без увеличения которой перемещения сваи непрерывно возрастают.

Примечание. Результаты статических испытаний свай на горизонтальные нагрузки могут быть использованы для непосредственного определения расчетных параметров системы "свая - грунт", используемых в расчетах по рекомендуемому приложению 1.

5.7. При динамических испытаниях забивных свай частное значение предельного сопротивления   кН (тc), (см. п. 5.4) по данным их погружения при фактических (измеренных) остаточных отказах   м следует определять по формуле

Если фактический (измеренный) остаточный отказ   м, то в проекте свайного фундамента следует предусмотреть применение для погружения свай молота с большей энергией удара, при которой остаточный отказ будет   м, а в случае невозможности замены сваебойного оборудования и при наличии отказомеров частное значение предельного сопротивления сваи   кН (тc), следует определять по формуле

В формулах (18) и (19):

  - коэффициент, принимаемый по табл. 10 в зависимости от материала сваи, кН/  (тс/ );

A - площадь, ограниченная наружным контуром сплошного или полого поперечного сечения ствола сваи (независимо от наличия или отсутствия у сваи острия),   ;

M - коэффициент, принимаемый при забивке свай молотами ударного действия равным единице, а при вибропогружении свай - по табл. 11 в зависимости от вида грунта под их нижними концами;

  - расчетная энергия удара молота, кДж (тc·м), принимаемая по табл. 12, или расчетная энергия вибропогружателей - по табл. 13;

  - фактический остаточный отказ, равный значению погружения сваи от одного удара молота, а при применении вибропогружателей - от их работы в течение 1 мин, м;

  - упругий отказ сваи (упругие перемещения грунта и сваи), определяемый с помощью отказомера, м;

  - масса молота или вибропогружателя, т;

 - масса сваи и наголовника, т;

  - масса подбабка (при вибропогружении свай  , т;

  - масса ударной части молота, т;

  - коэффициент восстановления удара; при забивке железобетонных свай молотами ударного действия с применением наголовника с деревянным вкладышем   а при вибропогружателе

  - коэффициент, 1/кН (1/тc), определяемый по формуле

здесь   - то же, что в формулах (18) и (19);

  - коэффициенты перехода от динамического (включающего вязкое сопротивление грунта) к статическому сопротивлению грунта, принимаемые соответственно равными: для грунта под нижним концом сваи  = 0,00025 с·м/кН (0,0025 с·м/тc) и для грунта на боковой поверхности сваи       = 0,025 с·м/кН (0,25 с·м/тc);

    - площадь боковой поверхности сваи, соприкасающейся с грунтом,  ;

g - ускорение свободного падения, равное 9,81 м/кв.с;

H - фактическая высота падения ударной части молота, м;

h - высота первого отскока ударной части дизель-молота, принимаемая согласно табл. 12, для других видов молотов h = 0.

Примечания: 1. При забивке свай в грунт, подлежащий удалению при разработке котлована, или в грунт дна водотока значение расчетного отказа следует определять исходя из несущей способности свай, вычисленной с учетом неудаленного или подверженного возможному размыву грунта, а в местах вероятного проявления отрицательных сил трения - с их учетом.

2. В случае расхождения более чем в 1,4 раза значений несущей способности свай, определенных по формулам (18) - (20), с несущей способностью, определенной расчетом в соответствии с требованиями разд. 4 (по результатам лабораторных определений физико-механических свойств грунтов), необходимо дополнительно проверить несущую способность свай по результатам статического зондирования или статических испытаний свай.

Таблица 10

Таблица 11

Таблица 12

Таблица 13

5.8. Несущую способность   кН (тc), забивной висячей сваи, работающей на сжимающую нагрузку, по результатам испытаний грунтов эталонной сваей, испытаний сваи-зонда или статического зондирования следует определять по формуле

где  - коэффициент условий работы;

n    - число испытаний грунтов эталонной сваей, испытаний сваи-зонда или точек зондирования;

 - частное значение предельного сопротивления сваи, кН (тc), в месте испытания грунтов эталонной сваей, испытания сваи-зонда или в точке зондирования, определенное в соответствии с требованиями пп. 5.9, 5.10 или 5.11;

    - коэффициент надежности по грунту, устанавливаемый в зависимости от изменчивости полученных частных значений предельного сопротивления сваи   в местах испытаний грунтов эталонной сваей, испытаний сваи-зонда или в точках зондирования и числа этих испытаний или точек при значении доверительной вероятности   в соответствии с требованиями ГОСТ 20522-75.

5.9. Частное значение предельного сопротивления забивной сваи в месте испытания грунтов эталонной сваей   кН (тc), следует определять:

а) при испытании грунтов эталонной сваей типа I (ГОСТ 24942-81) - по формуле

где  - коэффициент;   при заглублении сваи в плотные пески независимо от их крупности или крупнообломочные грунты и   для остальных грунтов;

  - периметры поперечного сечения сваи и эталонной сваи;

  - частное значение предельного сопротивления эталонной сваи, кН (тc), определяемое по результатам испытания статической нагрузкой согласно п. 5.5;

б) при испытании грунтов эталонной сваей типа II или III (ГОСТ 24942-81) - по формуле

где    - коэффициент условий работы под нижним концом натурной сваи, принимаемый по табл. 14 в зависимости от предельного сопротивления грунта под нижним концом эталонной сваи

   - предельное сопротивление грунта под нижним концом эталонной сваи, кПа (тс/ );

A - площадь поперечного сечения натурной сваи,  ;

  - коэффициент условий работы на боковой поверхности натурной сваи, принимаемый по табл. 14 в зависимости от среднего значения предельного сопротивления грунта на боковой поверхности эталонной сваи

   - среднее значение предельного сопротивления грунта на боковой поверхности эталонной сваи, кПа (тс/ );

h - глубина погружения натурной сваи, м;

u - периметр поперечного сечения ствола сваи, м.

Примечание. При применении эталонной сваи типа II следует проверить соответствие суммы предельных сопротивлений грунта под нижним концом и на боковой поверхности эталонной сваи ее предельному сопротивлению. Если разница между ними превышает ± 20 %, то расчет предельного сопротивления натурной сваи должен выполняться как для эталонной сваи типа I.

5.10. Частное значение предельного сопротивления забивной сваи в месте испытаний сваи-зонда   кН (тc), следует определять по формуле

где   - коэффициент условий работы грунта под нижним концом сваи, принимаемый равным 0,8;

   - предельное сопротивление грунта под нижним концом сваи-зонда, кПа (тс/ );

  - коэффициент условий работы i-го слоя грунта на боковой поверхности сваи, принимаемый по табл. 14 в зависимости от среднего значения предельного удельного сопротивления i-го слоя грунта на боковой поверхности сваи-зонда

   - среднее значение предельного сопротивления i-го слоя грунта на боковой поверхности сваи-зонда, кПа(тс/ );

 - толщина i-го слоя грунта, м.

Таблица 14

5.11. Частное значение предельного сопротивления забивной сваи в точке зондирования   кН (тc), следует определять по формуле

где      - предельное сопротивление грунта под нижним концом сваи по данным зондирования в рассматриваемой точке, кПа (тс/ );

f - среднее значение предельного сопротивления грунта на боковой поверхности сваи по данным зондирования в рассматриваемой точке, кПа (тс/ );

h - глубина погружения сваи от поверхности грунта около сваи, м;

u - периметр поперечного сечения ствола сваи, м.

Предельное сопротивление грунта под нижним концом забивной сваи    кПа (тс/ ), по данным зондирования в рассматриваемой точке следует определять по формуле

где     - коэффициент перехода от   принимаемый по табл. 15 независимо от типа зонда (по ГОСТ 20069-81 );

   - среднее значение сопротивления грунта, кПа (тс/ ), под наконечником зонда, полученное из опыта, на участке, расположенном в пределах одного диаметра d выше и четырех диаметров ниже отметки острия проектируемой сваи (где d - диаметр круглого или сторона квадратного, или большая сторона прямоугольного сечения сваи, м).

Среднее значение предельного сопротивления грунта на боковой поверхности забивной сваи f, кПа (тс/ ), по данным зондирования грунта в рассматриваемой точке следует определять:

а) при применении зондов типа I - по формуле

б) при применении зондов типа II или III - по формуле

В формулах (27) и (28):

  - коэффициенты, принимаемые по табл. 15;

   - среднее значение сопротивления грунта на боковой поверхности зонда, кПа (тс/ ), определяемое как частное от деления измеренного общего сопротивления грунта на боковой поверхности зонда на площадь его боковой поверхности в пределах от поверхности грунта в точке зондирования до уровня расположения нижнего конца сваи в выбранном несущем слое;

   - среднее сопротивление i-го слоя грунта на боковой поверхности зонда, кПа (тс/ );

  - толщина i-го слоя грунта, м.

Таблица 15

5.12. Несущую способность винтовой сваи, работающей на сжимающую и выдергивающую нагрузки, по результатам статического зондирования следует определять по формуле (21), а частное значение предельного сопротивления сваи в точке зондирования - по формуле (25), где глубина принимается уменьшенной на значение диаметра лопасти. Предельное сопротивление грунта под (над) лопастью сваи по данным зондирования грунта в рассматриваемой точке следует определять по формуле (26). В этом случае   - коэффициент, принимаемый по табл. 15 в зависимости от среднего значения сопротивления грунта под наконечником зонда в рабочей зоне, принимаемой равной диаметру лопасти. Среднее значение предельного сопротивления грунта на боковой поверхности ствола винтовой сваи по данным зондирования грунта в рассматриваемой точке следует определять по формуле (27) или (28).

6. РАСЧЕТ СВАЙНЫХ ФУНДАМЕНТОВ И ИХ ОСНОВАНИЙ

ПО ДЕФОРМАЦИЯМ

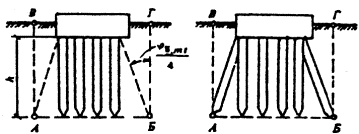

6.1. Расчет фундамента из висячих свай и его основания по деформациям следует, как правило, производить как для условного фундамента на естественном основании в соответствии с требованиями СНиП 2.02.01-83. Границы условного фундамента (см. чертеж) определяются следующим образом:

снизу - плоскостью АБ, проходящей через нижние концы свай:

с боков - вертикальными плоскостями АВ и БГ, отстоящими от наружных граней крайних рядов вертикальных свай на расстоянии   (см. чертеж, а), но не более 2d в случаях, когда под нижними концами свай залегают пылевато-глинистые грунты с показателем текучести     (d-диаметр или сторона поперечного сечения сваи), а при наличии наклонных свай - проходящими через нижние концы этих свай (см. чертеж, б);

сверху - поверхностью планировки грунта ВГ, здесь   - осредненное расчетное значение угла внутреннего трения грунта, определяемое по формуле

где   - расчетные значения углов внутреннего трения для отдельных пройденных сваями слоев грунта толщиной

h - глубина погружения свай в грунт.

     а)                                                 б)

Определение границ условного фундамента при расчете осадок свайных фундаментов

В собственный вес условного фундамента при определении его осадки включаются вес свай и ростверка, а также вес грунта в объеме условного фундамента.

Полученные по расчету значения деформаций (осадок) свайного фундамента и его основания не должны превышать предельных значений в соответствии с условием (4).

6.2. Если при строительстве предусматриваются планировка территории подсыпкой (намывом) высотой более 2 м и другая постоянная (долговременная) загрузка территории, эквивалентная подсыпке, а в пределах глубины погружения свай залегают слои торфа или ила толщиной более 30 см, то значение осадки свайного фундамента из висячих свай следует определять с учетом уменьшения габаритов условного фундамента, который в этом случае как при вертикальных, так и при наклонных сваях принимается ограниченным с боков вертикальными плоскостями, отстоящими от наружных граней крайних рядов вертикальных свай на расстоянии   , где   - расстояние от нижнего конца сваи до подошвы слоя торфа или ила толщиной более 30 см.

6.3. Свайные фундаменты из свай, работающих как сваи-стойки, висячие одиночные сваи, воспринимающие вне кустов выдергивающие нагрузки, а также свайные кусты, работающие на действие выдергивающих нагрузок, рассчитывать по деформациям не требуется.

6.4. Расчет свай по деформациям на совместное действие вертикальной и горизонтальной сил и момента следует выполнять по указаниям рекомендуемого приложения 1, а расчет осадок малонагруженных ленточных свайных фундаментов и одиночных свай допускается выполнять по указаниям рекомендуемых приложений 3 и 4.

7. КОНСТРУИРОВАНИЕ СВАЙНЫХ ФУНДАМЕНТОВ

7.1. Свайные фундаменты в зависимости от размещения свай в плане следует проектировать в виде:

а) одиночных свай - под отдельно стоящие опоры;

б) свайных лент - под стены зданий и сооружений при передаче на фундамент распределенных по длине нагрузок с расположением свай в один, два ряда и более;

в) свайных кустов - под колонны с расположением свай в плане на участке квадратной, прямоугольной, трапецеидальной и другой формы;

г) сплошного свайного поля - под тяжелые сооружения со сваями, равномерно расположенными под всем сооружением и объединенными сплошным ростверком, подошва которого опирается на грунт.

7.2. При разработке проекта свайных фундаментов необходимо учитывать следующие данные: конструктивную схему проектируемого здания или сооружения; размеры несущих конструкций и материал, из которого они проектируются; наличие и габариты приближения заглубленных помещений к строительным осям здания или сооружения и их фундаментам; конструкции полов и технологические нагрузки на них; нагрузки на фундамент от строительных конструкций; размещение технологического оборудования, нагрузки, передаваемые от него на строительные конструкции, а также требования к предельным осадкам и кренам строительных конструкций и фундаментов под оборудование.

7.3. Число свай в фундаменте следует назначать из условия максимального использования прочностных свойств их материала при расчетной нагрузке, допускаемой на сваю, с учетом допустимых перегрузок крайних свай в фундаменте в соответствии с требованиями п. 3.10.

Выбор конструкции и размеров свай должен осуществляться с учетом значений и направления действия нагрузок на фундаменты (в том числе технологических нагрузок), а также технологии строительства здания и сооружения.

7.4. Сопряжение свайного ростверка со сваями допускается предусматривать как свободно опирающимся, так и жестким.

Свободное опирание ростверка на сваи должно учитываться в расчетах условно как шарнирное сопряжение и при монолитных ростверках должно выполняться путем заделки головы сваи в ростверк на глубину 5-10 см.

Жесткое сопряжение свайного ростверка со сваями следует предусматривать в случае, когда:

а) стволы свай располагаются в слабых грунтах (рыхлых песках, пылевато-глинистых грунтах текучей консистенции, илах, торфах и т.п.);

б) в месте сопряжения сжимающая нагрузка, передаваемая на сваю, приложена к ней с эксцентриситетом, выходящим за пределы ее ядра сечения;

в) на сваю действуют горизонтальные нагрузки, значения перемещений от которых при свободном опирании (определенные расчетом в соответствии с требованиями рекомендуемого приложения 1) оказываются более предельных для проектируемого здания или сооружения;

г) в фундаменте имеются наклонные или составные вертикальные сваи;

д) сваи работают на выдергивающие нагрузки.

7.5. Жесткое сопряжение железобетонных свай с монолитным железобетонным ростверком следует предусматривать с заделкой головы сваи в ростверк на глубину, соответствующую длине анкеровки арматуры, или с заделкой в ростверк выпусков арматуры на длину их анкеровки в соответствии с требованиями СНиП 2.03.01-85. В последнем случае в голове предварительно напряженных свай должен быть предусмотрен ненапрягаемый арматурный каркас, используемый в дальнейшем в качестве анкерной арматуры.

Допускается также жесткое сопряжение с помощью сварки закладных стальных элементов при условии обеспечения требуемой прочности.

Примечания: 1. Анкеровка в ростверк свай, работающих на выдергивающие нагрузки (см. п. 7.4, д), должна предусматриваться с заделкой арматуры свай в ростверк на глубину, определяемую расчетом на выдергивание.

2. При усилении оснований существующих фундаментов с помощью буроинъекционных свай длина заделки свай в фундамент должна приниматься по расчету в соответствии с требованиями СНиП 2.02.01-83 или назначаться конструктивно равной пяти диаметрам сваи; при невозможности выполнения этого условия следует предусматривать создание уширения ствола сваи в месте ее примыкания к ростверку.

7.6. Жесткое соединение свай со сборным ростверком должно обеспечиваться колоколообразными оголовками. При сборном ростверке допускается также замоноличивание свай в специально предусмотренные в ростверке отверстия.

Примечание. При небольших вдавливающих нагрузках [до 400 кН (40 тc)] допускается свободное опирание ростверка на выровненную цементным раствором поверхность головы сваи.

7.7. Сваи в кусте внецентренно нагруженного фундамента следует размещать таким образом, чтобы равнодействующая постоянных нагрузок, действующих на фундамент, проходила возможно ближе к центру тяжести плана свай.

7.8. Для восприятия вертикальных нагрузок и моментов, а также горизонтальных нагрузок (в зависимости от их значения и направления) допускается предусматривать вертикальные, наклонные и козловые сваи.

Наклон свай не должен превышать значений, указанных в табл. 16.
