ГОСТ 9238-83. Габариты приближения строений и подвижного состава железных дорог колеи 1520 (1524) мм Часть 2

3.1.9.  Строительная ширина подвижного состава, проектируемого по габариту 1-Т, в пределах интервала по высоте между точками 8 и 10, не должна быть более 3250 мм. Если по расчету согласно разд.4 она получается менее 3250 мм, то в качестве строительного размера принимается расчетный.

3.2.  Нижние очертания габаритов Т, Тц, Тпр, 1-Т.

3.2.1.  Нижние очертания габаритов подвижного состава Т, Тц, Тпр, 1-Т должны соответствовать указанным на черт.11.



а)  Для подвижного состава, проходящего по всем путям железных дорог Союза ССР колеи 1520 (1524) мм, за исключением путей сортировочных горок, оборудованных вагонными замедлителями.

б)  Для подвижного состава, проходящего по всем путям железных дорог Союза ССР колеи 1520 (1524) мм, включая пути сортировочных горок, оборудованные вагонными замедлителями при нерабочем (отторможенном) их положении.

в)  Для подвижного состава, проходящего по всем путям железных дорог Союза ССР колеи 1520 (1524) мм, включая пути сортировочных горок, оборудованные вагонными замедлителями при любом их положении.

г)  Для подвижного состава, проходящего по всем путям железных дорог Союза ССР колеи 1520 (1524) мм, включая пути сортировочных горок, оборудованные вагонными замедлителями при любом их положении, и пути, оборудованные устройством для надвига вагонов (см. черт.6).

_____________  для обрессоренных частей кузова;

-  - - - - - - - - - - для обрессоренной рамы тележки и укрепленных на ней частей;

_____х_____  для необрессоренных частей.

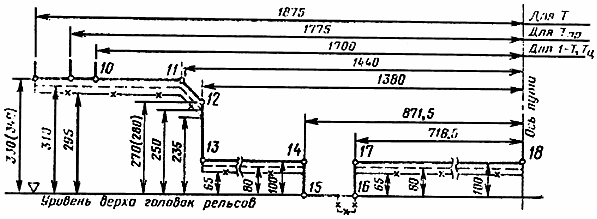

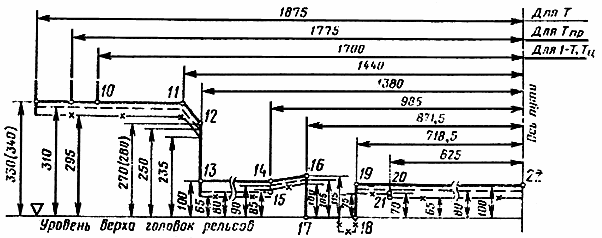

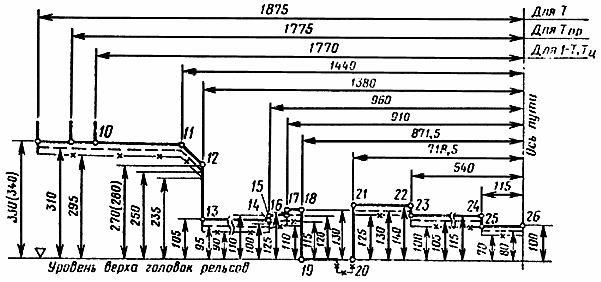

Черт.11

Примечания:

1.  Размеры по вертикали, показанные в скобках, принимаются только для пассажирских (кроме почтовых, багажных и двухэтажных с куполом для обозрения) вагонов, в том числе вагонов электропоездов и дизель-поездов.

2.  Углубление по линии 24-25-26 на черт.11в и по линии 22-23-24 на черт.11г допускается только для предохранительных скоб тормозных тяг.

3.2.2.  Высоту точек 10 и 11, приведенных на черт.11, допускается уменьшить на 60 мм (и принять, таким образом, на одном уровне с точкой 12) для подвижного состава габарита Т, предназначенного к эксплуатации на линиях, где высота низких платформ и других, расположенных в этих местах, устройств понижена до 200 мм.

3.2.3.  Горизонтальное расстояние от оси пути до точек 11-12-13 (черт.11) допускается принимать равным 1700 мм для подвижного состава габаритов Т и 1-Т, предназначенного к эксплуатации на линиях, сооружения и устройства которых приведены в нижней части в полное соответствие с габаритом приближения строений С для станций.

3.3.  Верхние очертания габаритов 1-ВМ, 0-ВМ, 02-ВМ

3.3.1.  Верхнее очертание габарита подвижного состава 1-ВМ должно соответствовать указанному на черт.12.

Габарит 1-ВМ

Верхнее очертание габарита

.  . . . только для сигнальных устройств.

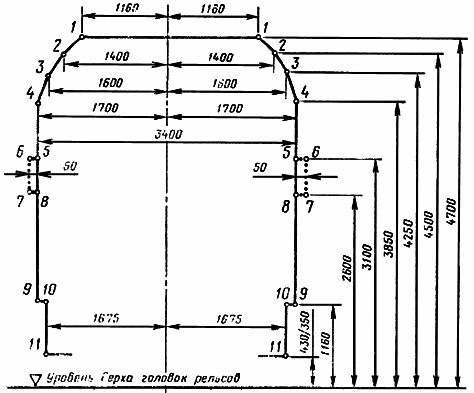

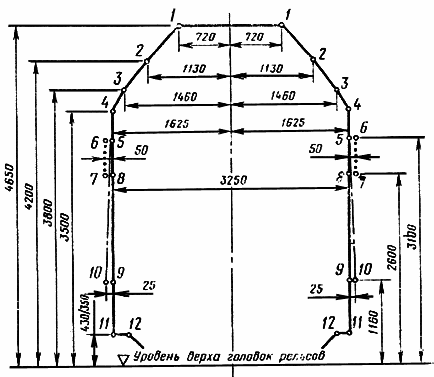

Черт.12.

Примечание.  Размеры, показанные в виде дроби, означают: в числителе - размеры, которым должны удовлетворять все вновь строящиеся вагоны, предназначенные для международного сообщения, а также ранее построенные вагоны при следовании по железным дорогам НРБ, ВНР, ГДР, ПНР, СРР и ЧССР;

в  знаменателе - размеры для ранее построенных вагонов при обращении их в пределах железных дорог Союза ССР и МНР.

3.3.2.  Строительная ширина подвижного состава в интервале по высоте между точками 10 и 11 не должна быть более 3250 мм.

3.3.3.  Выступающие части (поручни, подлокотники, козырьки для стока воды, параваны и др.) для подвижного состава, предназначенного к эксплуатации в пределах только железных дорог колеи 1520 (1524) мм, разрешается вписывать в габарит 1-ВМ с учетом дополнительной наклонной линии, имеющей расстояние от оси пути: 1700 мм - на высоте 3850 мм (точка 4); 1800 мм -  на высоте 1160 мм (точка 9).

3.3.4.  Верхнее очертание габарита подвижного состава 0-ВМ должно соответствовать указанному на черт.13.

Габарит 0-ВМ



Верхнее очертание габарита


. . . . . . . только для сигнальных устройств;

___.___  уширение габарита, допускаемое только для вагонов, построенных до 1960 г.

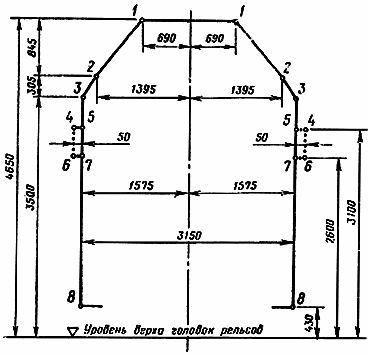

Черт.13.

Примечание.  Размеры, показанные в виде дроби, означают:

в  числителе - размеры, которым должны удовлетворять все вновь строящиеся вагоны, предназначенные для международного сообщения, а также ранее построенные вагоны при следовании по железным дорогам НРБ, ВНР, ГДР, ПНР, СРР и ЧССР;

в  знаменателе - размеры для ранее построенных вагонов при обращении их в пределах железных дорог Союза ССР и МНР.

3.3.5.  Верхнее очертание габарита подвижного состава 02-ВМ должно соответствовать указанному на черт.14.

Габарит 02-ВМ



Верхнее очертание габарита


     . . . . . . . только для сигнальных устройств.

Черт.14.

3.4.  Нижние очертания габаритов 1-ВМ, 0-ВМ, 02-ВМ

3.4.1.  Нижние очертания габаритов подвижного состава 1-ВМ, 0-ВМ, 02-ВМ должны соответствовать указанным на черт.15.

а)  Для подвижного состава, проходящего по путям железных дорог Союза ССР колеи 1520 (1524) мм и путям железных дорог - членов ОСЖД колеи 1435 мм, за исключением путей сортировочных горок, оборудованных вагонными замедлителями.

б)  Для подвижного состава, проходящего по путям железных дорог Союза ССР колеи 1520 (1524) мм и путям железных дорог - членов ОСЖД колеи 1435 мм, включая пути сортировочных горок железных дорог Союза ССР, оборудованные вагонными замедлителями, при нерабочем (отторможенном) их положении.

в)  Для подвижного состава, проходящего по путям железных дорог Союза ССР колеи 1520 (1524) мм и путям железных дорог - членов ОСЖД колеи 1435 мм, включая пути сортировочных горок железных дорог Союза ССР, оборудованные вагонными замедлителями при любом их положении.

г)  Для подвижного состава, проходящего по путям железных дорог Союза ССР колеи 1520 (1524) мм и путям железных дорог - членов ОСЖД колеи 1435 мм, включая пути сортировочных горок, оборудованные на дорогах - членах ОСЖД колеи 1435 мм вагонными замедлителями нового типа (построенными по габариту, рекомендованному ОСЖД на перспективу), при любом их положении.

д)  Для подвижного состава, проходящего по путям железных дорог Союза ССР колеи 1520 (1524) мм и путям железных дорог - членов ОСЖД колеи 1435 мм, включая пути сортировочных горок, оборудованные вагонными замедлителями, и пути, оборудованные устройством для надвига вагонов (см. черт.6).



_____________  для обрессоренных частей кузова;

-  - - - - - - - - - - для частей, укрепленных на обрессоренной раме тележки;

_____х_____  для необрессоренных частей.

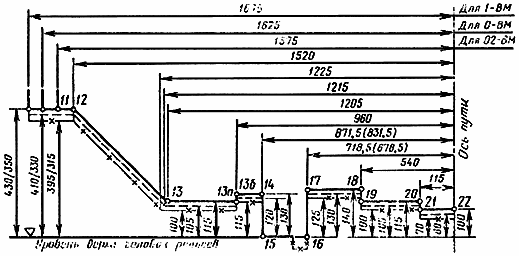

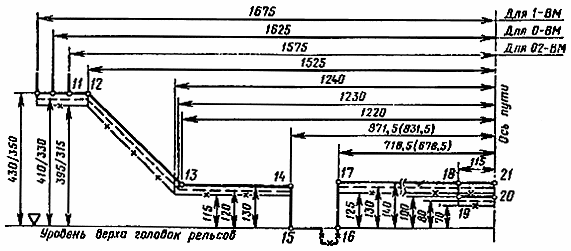

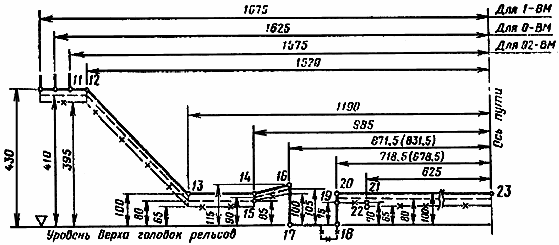

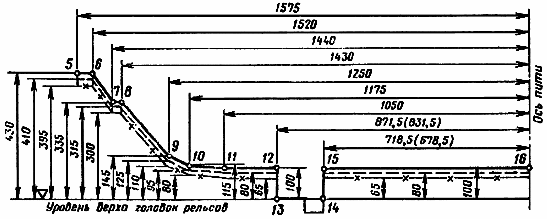

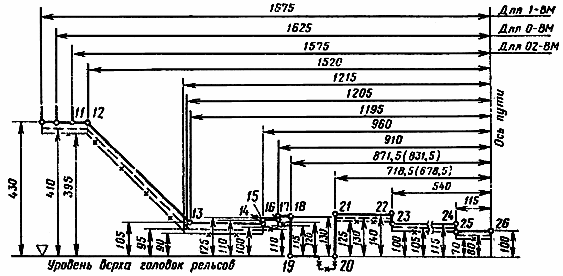

Черт.15

Примечания:

1.  Размеры, показанные в виде дроби, означают: в числителе - размеры, которым должны удовлетворять все вновь строящиеся, предназначенные для международного сообщения вагоны, а также ранее построенные вагоны при следовании по железным дорогам НРБ, ВНР, ГДР, ПНР, СРР и ЧССР;

в  знаменателе - размеры для ранее построенных вагонов при обращении их в пределах железных дорог Союза ССР и МНР.

2.  Размеры в скобках указаны для железных дорог колеи 1435 мм.

3.  Углубление по линии 24-25-26 на черт.15в и по линии 18-19-20 на черт.15д допускается только для предохранительных скоб тормозных тяг.

3.5.  Верхнее очертание габарита 03-ВМ

3.5.1.  Верхнее очертание габарита подвижного состава 03-ВМ должно соответствовать указанному на черт.16.


Габарит 03-ВМ



Верхнее очертание габарита

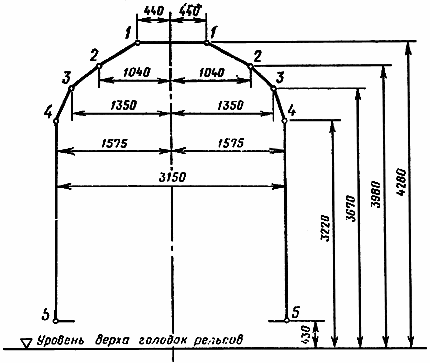

Черт.16.

3.6.  Нижние очертания габарита 03-ВМ

3.6.1.  Нижние очертания габарита подвижного состава 03-ВМ должны соответствовать указанным на черт.17.

а)  Для подвижного состава, проходящего по путям железных дорог Союза ССР колеи 1520 (1524) мм, а также европейских и азиатских железных дорог колеи 1435 мм, за исключением путей сортировочных горок, оборудованных вагонными замедлителями.

б)  Для подвижного состава, проходящего по путям железных дорог Союза ССР колеи 1520 (1524) мм, а также европейских и азиатских железных дорог колеи 1435 мм, включая пути сортировочных горок, оборудованные вагонными замедлителями при любом их положении.



_____________  для обрессоренных частей кузова;

-  - - - - - - - - - - для обрессоренной рамы тележки и укрепленных на ней частей;

_____х_____  для необрессоренных частей кузова и тележки.

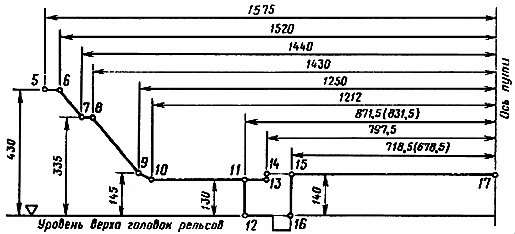

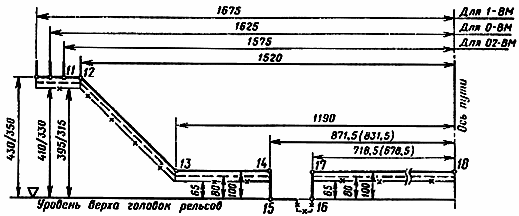

Черт.17

Примечания:

1.  Размеры в скобках указаны для железных дорог колеи 1435 мм.

2.  Вертикальные размеры нижнего очертания габарита на черт.17 б указаны для обрессоренных частей кузова и тележки. Для необрессоренных частей эти размеры следует уменьшить на 15 мм.

3.7.  Габариты, с соблюдением которых должны строиться отдельные типы подвижного состава с учетом предъявляемых народнохозяйственных и оборонных требований и габаритной характеристики железных дорог, должны устанавливать:

для  подвижного состава, предназначаемого к обращению по путям общей сети железных дорог Союза ССР, внешним и внутренним подъездным путям промышленных и транспортных предприятий, открытым для общего пользования, - Министерство путей сообщения;

для  подвижного состава, предназначаемого к обращению только по путям промышленных и транспортных предприятий, - министерство или ведомство, в ведении которых находятся соответствующие пути.

3.8.  По габаритам Т, Тпр и 1-Т с использованием их очертаний по штриховым линиям (- - - - - - -) подвижной состав должен проектироваться и строиться после устранения соответствующих негабаритностей сооружений и устройств (в соответствии с требованиями, устанавливаемыми Инструкцией по применению габаритов приближения строений и подвижного состава) на всей сети железных дорог Союза ССР или на отдельных замкнутых направлениях по разрешению Министерства путей сообщения, а при обращении подвижного состава только на территории промышленных и транспортных предприятий - по разрешению соответствующего министерства или ведомства при согласовании с Министерством путей сообщения возможности и условия его пересылки по путям общей сети от завода-изготовителя до места назначения как негабаритного груза на своих осях.

3.9.  Подвижной состав, строящийся по габаритам Т и 1-Т и предназначенный к обращению по путям общей сети железных дорог Союза ССР, внешним и внутренним подъездным путям промышленных и транспортных предприятий, открытым для обращения подвижного состава общей сети, может иметь полную высоту этих габаритов 5300 мм.

При  строительстве по габаритам Т и 1-Т специального подвижного состава (в том числе локомотивов), предназначаемого к эксплуатации только на путях промышленных и транспортных предприятий, сооружения и устройства на которых имеют пониженную до 4800 мм высоту габарита приближения строений Сп (см. линию _______о_____ на черт.2), высота подвижного состава не должна превышать 4700 мм. Необходимость указанного уменьшения высоты специального подвижного состава (в том числе локомотивов) должна оговариваться в технических требованиях на его проектирование министерством или ведомством-заказчиком.

3.10.  При проектировании новых конструкций подвижного состава следует стремиться к увеличению высоты его нижних необрессоренных частей, принимая вместо указанного на черт.11а и 15а размера 65 мм размер не менее 80 мм.

4. СТРОИТЕЛЬНОЕ И ПРОЕКТНОЕ ОЧЕРТАНИЯ ПОДВИЖНОГО СОСТАВА

4.1.  Вертикальные размеры габарита подвижного состава поверху являются одновременно и теми максимальными строительными размерами, которые может иметь проектируемый по нему подвижной состав по высоте в ненагруженном состоянии.

Наименьшие  допускаемые вертикальные строительные размеры проектируемого подвижного состава понизу получают путем увеличения соответствующих вертикальных размеров габарита подвижного состава на величину возможного в эксплуатации статического параллельного понижения подвижного состава вследствие максимального нормируемого износа ходовых частей, а для обрессоренных деталей и вследствие равномерной осадки рессор и их прогиба от расчетной нагрузки (без учета динамических колебаний).

Для  подвижного состава, в процессе эксплуатации которого возможна замена колесных пар одного диаметра на колесные пары другого диаметра, вертикальные размеры должны определяться: поверху - при колесах наибольшего возможного диаметра; понизу - при колесах наименьшего возможного диаметра и подшипниках скольжения.

4.2.  Максимальные допускаемые горизонтальные строительные размеры подвижного состава получают путем уменьшения поперечных размеров соответствующего габарита подвижного состава с каждой стороны на величины необходимых ограничений , и (поперечных смещений подвижного состава при вписывании в кривую расчетного радиуса с учетом наибольших допускаемых разбегов и износов деталей его ходовых частей), мм, определяемых по формулам:

ограничение  направляющих поперечных сечений* подвижного состава

________________

*  Под направляющими поперечными сечениями подвижного состава в настоящем стандарте понимаются сечения по пятникам, направляющим осям или другие, имеющие наименьшие поперечные смещения с оси пути.

;                                                            (1)

внутреннее  ограничение поперечных сечений подвижного состава, расположенных между его направляющими сечениями

;                           (2)

наружное  ограничение поперечных сечений подвижного состава, расположенных снаружи его направляющих сечений



;           (3)

где - расстояние между направляющими сечениями подвижного состава (база подвижного состава), м;

- расстояние от рассматриваемого поперечного сечения подвижного состава до его ближайшего направляющего сечения, м;

 - максимальная ширина колеи в кривой расчетного радиуса, мм;

 - минимальное расстояние между наружными гранями предельно изношенных гребней бандажей, мм;

 - наибольшее возможное поперечное перемещение в направляющем сечении в одну сторону из центрального положения рамы тележки относительно колесной пары вследствие зазоров при максимальных износах и деформаций упругих элементов в буксовом узле и узле сочленения рамы тележки с буксой, мм;

 - наибольшее возможное поперечное перемещение в направляющем сечении в одну сторону из центрального положения кузова относительно рамы тележки вследствие зазоров при максимальных износах и упругих колебаний в узле сочленения кузова и рамы тележки, мм;

 - величина, на которую допускается выход подвижного состава, проектируемого по габаритам 0-ВМ, 02-ВМ, 03-ВМ и 1-ВМ (в нижней части), за очертания этих габаритов в кривых участках пути R=250 м, мм;

 - величина дополнительного поперечного смещения в кривых участках пути расчетного радиуса (200 м - для габаритов Т, Тц, Тпр и 1-Т и верхней части габарита 1-ВМ; 250 м - для габаритов 0-ВМ, 02-ВМ, 03-ВМ и нижней части габарита 1-ВМ) тележечного подвижного состава, мм;

 - коэффициент размерности, зависящий от величины расчетного радиуса кривой (200 м - для габаритов Т, Тц, Тпр и 1-Т и верхней части габарита 1-ВМ; 250 м - для габаритов 0-ВМ, 02-ВМ, 03-ВМ и нижней части габарита 1-ВМ), мм/м;

 - величина, на которую допускается выход подвижного состава, проектируемого по габаритам Т, 1-Т, Тц, Тпр и 1-ВМ (в верхней части), за очертания этих габаритов в кривых участках пути R=200 м, мм;

 и - дополнительные ограничения внутренних и наружных сечений подвижного состава, мм, имеющие место только у очень длинного подвижного состава и определяемые из условия вписывания в кривую радиуса R=150 м. У обычного подвижного состава массовой постройки значения и ра

вны нулю.

4.3.  Максимально допускаемая ширина подвижного состава , мм, на некоторой высоте H над уровнем верха головки рельса в рассматриваемом сечении определяется по формуле

,                                                                                (4)

где - полуширина соответствующего габарита подвижного состава на рассматриваемой высоте, мм;

- одно из указанных выше ограничений , или , мм.

4.4.  Если при проектировании подвижного состава по габаритам Т, Тц, Тпр, 1-Т и верхней части габарита 1-ВМ в приведенных в п.4.2 формулах (1-3) отдельно взятая величина в скобках , или окажется отрицательной, то она не учитывается, то есть принимается равной нулю. При этом расчет ограничений , и в этом случае производится из условия вписывания в габарит на прямом участке пути по формулам:

;

,

где , и - ограничения полуширины соответствующих сечений подвижного состава на прямом участке пути, мм;

- максимальная ширина колеи на прямом участке, мм, остальные значения буквенных обозначений те же, что в формулах (1), (2), (3).

При  расчетах ограничений , и для подвижного состава габаритов 0-ВМ, 02-ВМ, 03-ВМ и нижней части подвижного состава габарита 1-ВМ отрицательные значения указанных величин в скобках должны быть учтены. При этом, если ограничения, и получаются отрицательными, то они не учитываются (принимаются равными нулю) и ширина подвижного состава в соответствующем сечении принимается равной ширине габар

ита.

4.5.  Значения коэффициентов , , и , входящих в формулы (1), (2) и (3), следует принимать согласно табл.2.





4.6.  Входящие в формулы (2) и (3) дополнительные ограничения и имеют место только у отдельных типов подвижного состава, имеющих увеличенную длину и базу (больше длины и базы расчетного вагона), и должны определяться из условия вписывания в кривую R=150 м.

Таблица 2







Габарит


Точки габарита


Значения коэффициентов






, мм


, мм


, мм/м

, мм


Т, Тц, Тпр, 1-Т


Все точки












1-11


0


0,625p


2,5


180


1-ВМ


Остальные точки


25








0-ВМ


1-11


75










Остальные точки


25








02-ВМ


1-4


75


0,5p


2


0




Остальные точки


25








03-ВМ


1-5


75










Остальные точки


25








_________________

p  - база тележки подвижного состава, м.

Числовые  значения и следует принимать:

для  габаритов Т, Тц, Тпр и 1-Т и верхней части габарита 1-ВМ








=0,                                                        если


  ,      если







=0,                                                      если

,     если





для  габаритов 0-ВМ, 02-ВМ, 03-ВМ и нижней части габарита 1-ВМ










=0,                         если

,     если







     =0,                         если



,     если








4.7.  В табл.2 и формулах (5), (6), (7) и (8) за базу тележки принимают:

у  трехосных тележек - расстояние между крайними осями;

у  подвижного состава с сочлененными тележками



,

где  - база ходовой тележки;

, , ... - расстояние между опорными точками первой, второй, третьей и n-й соединительных балок.

При  различных величинах базы тележек у одного и того же подвижного состава в расчет принимается для определения значений и - величина большей базы, а - величина меньшей баз

ы.

4.8.  Окончательные строительные размеры подвижного состава должны устанавливаться с учетом обеспечения возможности работы отдельных частей вновь проектируемого подвижного состава в сочетании с частями существующего подвижного состава (подкатки колесных пар с другими диаметрами колес или другими типами подшипников, подкатка старотипных тележек и др.), указываемыми в заявках по ГОСТ 15.001-73, и соблюдением при этом габаритных требований.

4.9.  При проектировании подвижного состава, проходящего через сортировочные горки, размеры его должны быть дополнительно проверены, исходя из условия пропуска через сортировочные горки при минимальном радиусе вертикальной кривой горба горки 250 м.

4.10.  Методика проведения расчетов по определению строительных размеров подвижного состава в соответствии с формулами настоящего стандарта устанавливается Инструкцией по применению габаритов приближения строений и подвижного состава.

4.11.  Проектное очертание подвижного состава понизу следует определять путем увеличения, а поверху и в горизонтальном направлении путем уменьшения размеров его строительного очертания на величину плюсовых допусков соответствующих частей и деталей подвижного состава при его изготовлении и ремонте.

4.12.  Вписывание проектируемого подвижного состава в габариты настоящего стандарта следует осуществлять посредством совмещения на одном отдельном чертеже строительного и проектного очертаний подвижного состава и внешнего контура соответствующих его частей (кузова, тележки, укрепленных на них деталей).

Для  каждой выступающей точки, вписываемой в габарит части подвижного состава, должны быть указаны координаты: горизонтальная - от продольной вертикальной серединной плоскости подвижного состава; вертикальная - от уровня верха головок рельсов.

Кроме  того, должны быть выполнены схемы расположения надкузовного и подкузовного оборудования, на которых следует указать расстояния от проверяемых сечений рассматриваемой части подвижного состава до пятниковых сечений.

4.13.  Запрещается выпуск предприятием-изготовителем единиц подвижного состава с нарушением строительного очертания.

ПРИЛОЖЕНИЕ 1

Справочное





ГАБАРИТ ПРИБЛИЖЕНИЯ СТРОЕНИЙ 1-СМ

1.  Верхнее очертание габарита приближения строений 1-СМ железнодорожных путей колеи 1435 мм, расположенных на территории Союза ССР, по которым не обращается подвижной состав советских железных дорог, следует принимать в соответствии с чертежом.

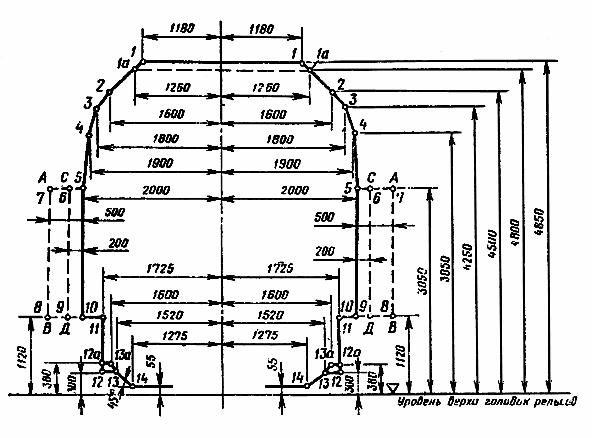

Габарит 1-СМ

Верхнее очертание габарита

_________  основной контур габарита;

-  - - - - - - - контур необходимых свободных боковых пространств;

А-В  - для всех устройств на перегонах, за исключением инженерных сооружений;

С-Д  - для всех устройств на станциях и инженерных сооружений на перегонах.

2.  Для сооружений, построенных до введения настоящего стандарта и находящихся на магистральных линиях Союза ССР, используемых для международных сообщений, допускаются следующие отступления от основного контура, приведенного на чертеже:

уменьшение  высоты габарита до 4800 мм (до линии 1а-1а);

уменьшение  полуширины габарита в точке 3 до 1770 мм;

уменьшение  полуширины габарита по контуру 11-12а-12 до 1700 мм;

сохранение  очертания нижней боковой части по линии 12а-13а-13.

3.  Нижнее очертание габарита 1-СМ и его очертание на высоте более 4850 мм для электрифицированных линий следует принимать в соответствии с нормами, установленными настоящим стандартом для железных дорог Союза ССР колеи 1520 (1524) мм.

4.  Расстояние между осями путей на перегонах, соответствующее габариту 1-СМ, должно быть не менее 4000 мм.

Минимальное  расстояние между осями путей на перегонах при переустройстве существующих линий должно быть не менее 3750 мм.

5.  Размеры габарита приближения строений 1-СМ, а также указанные в п.4 настоящего приложения расстояния между осями путей даны для прямых участков пути и кривых радиусом 4000 м и более. В кривых участках пути радиусом менее 4000 м горизонтальные размеры габарита приближения строений и расстояния между осями путей необходимо дополнительно увеличивать.

Увеличение  полуширины габарита приближения строений с внутренней b и наружной b сторон кривой и увеличение расстояний между осями путей b, мм, определяют по формулам:

;                                               (1)

,                                                            (2)

где  - радиус кривой, м.





6.  Размеры габарита приближения строений 1-СМ в кривых участках пути следует измерять:

вертикальные  - от плоскости, касательной к уровню верха головок рельсов и перпендикулярной к ней;

поперечные  - от линии, проходящей через середину пути и перпендикулярной плоскости, касательной к уровню верха рельсов.

ПРИЛОЖЕНИЕ 2

Справочное





РАССТОЯНИЕ МЕЖДУ ОСЯМИ СМЕЖНЫХ ПУТЕЙ НА СТАНЦИЯХ,

РАЗЪЕЗДАХ И ОБГОННЫХ ПУНКТАХ

1.  Расстояния между осями смежных путей на станциях, разъездах и обгонных пунктах при их новом строительстве, а также при усилении (реконструкции) существующих следует принимать в соответствии с таблицей.




Наименование путей


Расстояния между осями смежных путей на станциях, разъездах и обгонных пунктах, мм




нормальное



минимальное


1. Главные пути


5300


4800


2. Главные и смежные с ними пути:







   на однопутных и двухпутных линиях при скорости движения поездов до 120 км/ч




5300




5300




   на двухпутных линиях при скорости движения поездов более 120 км/ч




6500




6500*



3. Приемо-сдаточные и сортировочные пути


5300


4800**

4. Второстепенные станционные пути: пути стоянки подвижного состава, пути грузовых дворов (кроме путей для перегрузки) и т.п.


4800


4500


5. Пути парков приема, отправления, где предусматривается безотцепочный ремонт вагонов



Через один путь




5600 и 5300



5600 и 5300


_________________

*  При проектировании вторых путей и усилении (реконструкции) существующих линий в особо трудных условиях по согласованию с Министерством путей сообщения допускается уменьшать это расстояние, но не менее, чем до 5300 мм.

**  Если в ближайшие 10-15 лет предусматривается обращение подвижного состава габарита Т, это расстояние допускается применять только с разрешения министерства (ведомства) - заказчика.

2.  Расстояния между осями путей даны для прямых участков пути. При расположении путей в кривых эти расстояния необходимо увеличивать согласно Инструкции по применению габаритов приближения строений и подвижного состава.

3.  Нормальные расстояния между осями смежных путей, приведенные в таблице, следует принимать при расположении станций, разъездов и обгонных пунктов на новых линиях и при переустройстве существующих раздельных пунктов.

Минимальные  расстояния допускается принимать при соответствующем обосновании: для новых станций, разъездов и обгонных пунктов, располагаемых на существующих линиях в особо трудных условиях; для переустраиваемых существующих раздельных пунктов в трудных условиях; при проектировании станций, разъездов и обгонных пунктов на новых линиях, в виде исключения, по согласованию с Министерством путей сообщения.

4.  При расположении в междупутье сооружений и устройств расстояния между осями путей в необходимых случаях следует увеличивать таким образом, чтобы в каждую сторону от них до оси соседних путей обеспечивалось соблюдение габаритов приближения строения С и Сп по их сплошным линиям для станций.

5.  На станциях через каждые 8-10 путей должны предусматриваться уширенные, не менее чем до 6500 мм, междупутья, в которых следует размещать все устройства, препятствующие работе машин по текущему содержанию и ремонту пути (снегоочистительных и снегоуборочных, балластировочных, щебнеочистительных и др.).

6.  Для пропуска поездов с негабаритными грузами на станциях смены локомотивов и промежуточных станциях со стоянками поездов для технических надобностей следует предусматривать не менее чем по одному пути в каждом направлении с расстоянием между осями смежных путей 5300 мм.

7.  При расположении главных путей крайними по согласованию с Министерством путей сообщения допускается принимать расстояние между осями 4100 мм.

8.  Предельные столбики должны устанавливаться в том месте, где расстояние между осями сходящихся путей составляет не менее 4100 мм в прямых, а в кривых - плюс соответствующее уширение.

9.  Расстояние между осями смежных путей, предназначенных для перегрузки из вагонов в вагон, должны определяться в каждом конкретном случае расчетом.

Текст  документа сверен по:

официальное  издание

Госстрой  СССР -

М.:  Издательство стандартов, 1988

Часть 1    |    Часть 2




Хотите оперативно узнавать о новых публикациях нормативных документов на портале? Подпишитесь на рассылку новостей!

Все ГОСТы >>    ГОСТы «Полезное >>



Смотрите также: Каталог «Полезное» >>
Компании «Полезное» >>
Статьи (473) >>
ГОСТы (1431) >>
СНиПы (45) >>
СанПиНы (2) >>
Нормативные документы (9) >>
ВСН (12) >>
Задать вопрос в форуме >>
Подписка на рассылки >>
Copyright © 1999-2024 ВашДом.Ру - проект группы «Текарт»
По вопросам связанным с работой портала вы можете связаться с нашей службой поддержки или оставить заявку на рекламу.
Политика в отношении обработки персональных данных
наверх
