 ГОСТ 8717.0-84

Группа Ж33


    ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР




СТУПЕНИ ЖЕЛЕЗОБЕТОННЫЕ И БЕТОННЫЕ



Технические условия



Reinforced concrete and concrete steps.

Specifications



ОКП 57 4613, 58 9120

     Дата введения 1986-01-01

УТВЕРЖДЕН  Постановлением Государственного комитета СССР по делам строительства от 23.04.84 № 58.

ВЗАМЕН  ГОСТ 8717-81.



ПЕРЕИЗДАНИЕ  (май 1993 г.) с Изменением N 1, утвержденным в феврале 1985 г. (ИУС 3-86).

Настоящий  стандарт распространяется на железобетонные и бетонные ступени, изготовляемые из тяжелого бетона, легкого бетона и плотного силикатного бетона и предназначенные для устройства внутренних и наружных лестниц зданий и сооружений.

Бетонные  ступени предназначены для устройства лестниц по сплошному основанию.

Ступени  применяют:

-  для отапливаемых зданий и сооружений;

-  для неотапливаемых зданий и сооружений и на открытом воздухе при расчетной температуре наружного воздуха (средней температуре воздуха наиболее холодной пятидневки района строительства согласно СНиП 2.01.01-82) до минус 40°С включ.;

-  при неагрессивной степени воздействия среды на железобетонные конструкции.

Допускается  применять ступени в зданиях и сооружениях с расчетной сейсмичностью до 9 баллов включ. в неотапливаемых зданиях и сооружениях и на открытом воздухе при расчетной температуре наружного воздуха ниже минус 40°С, а также в условиях воздействия агрессивной среды при соблюдении дополнительных требований, установленных проектной документацией в соответствии с требованиями СНиП II-7-81, СНиП 2.03.01-84, СНиП 2.03.11-85 и СН 165-76 и указанных в заказе на изготовление ступеней.

Показатели  технического уровня, установленные настоящим стандартом, предусмотрены для ступеней высшей и первой категории качества.

(Измененная  редакция, Изм. № 1).

1. ТИПЫ, ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ

1.1.  Ступени в зависимости от их формы и расположения в лестничном марше подразделяют на следующие типы:

ЛС  - основная;

ЛСВ  - верхняя фризовая;

ЛСП  - площадочный вкладыш;

ЛСН  - нижняя фризовая;

ЛСС  - плоская для сквозных маршей.

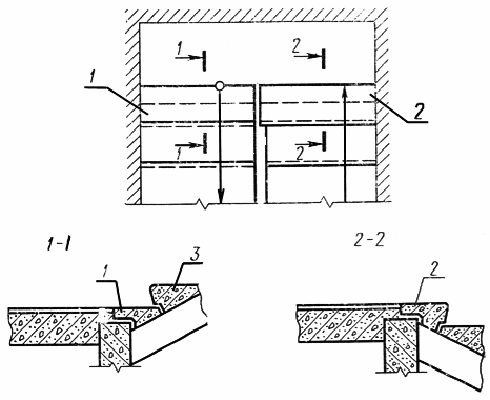

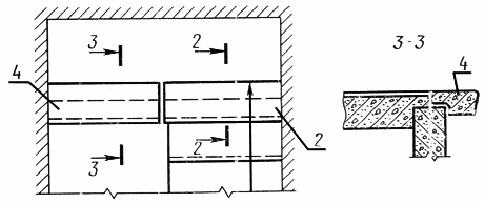

Схемы  расположения ступеней в лестничном марше приведены в приложении.

1.2.  Форма и размеры ступеней, а также их показатели материалоемкости должны соответствовать указанным на черт. 1, 2 и в табл. 1.

1.3.  Ступени изготовляют железобетонными.

Основные  ступени (типа ЛС) длиной до 1500 мм включ. для лестниц, устраиваемых по сплошному основанию, изготовляют бетонными.

1 - "постель"; 2 - "хвост"

Размер в скобках относится к ступеням для лестниц с уклоном 1:1,5.

Черт. 1


1.4.  Железобетонные ступени предназначены для применения в лестницах на расчетную кратковременную нагрузку (без учета собственного веса) до 6 кПа (600 кгс/м).





1.5.  Ступени изготовляют с закладными изделиями для крепления ограждений.

Ступени  могут изготовляться с гнездами (вместо закладных изделий) для крепления ограждений, если об этом указано в заказе на изготовление ступеней.

В  плоских ступенях (типа ЛСС) устанавливают также закладные изделия для крепления к косоурам шириной не менее 155 мм и не более 180 мм, при этом оси симметрии закладных изделий ступеней и косоуров должны совпадать.

В  ступенях допускается установка дополнительных закладных изделий в соответствии с проектом конкретного здания или сооружения.

1.6.  Ступени, при необходимости, изготовляют в двух вариантах исполнения: правом и левом - для лестниц с подъемом соответственно против часовой стрелки и по часовой стрелке.

Ступени типоразмеров ЛСС12 и ЛСС15


Ступени типоразмера ЛСС24


Черт. 2

1.7.  Ступени изготовляют с монтажными петлями.

Изготовление  ступеней без монтажных петель и применение для их подъема захватных устройств допускается по согласованию между изготовителем, потребителем и проектной организацией - автором проекта здания или сооружения.

1.8.  Ступени из тяжелого бетона и плотного силикатного бетона изготовляют с декоративным конструкционным слоем бетона на верхней лицевой поверхности или без него.

Ступени  из легкого бетона должны иметь верхний слой из тяжелого бетона толщиной не менее 15 мм или декоративный конструкционный слой либо покрытие из стойких к истиранию синтетических материалов.

1.9.  Декоративный конструкционный слой ступеней должен иметь толщину не менее 15 мм и выполняться из тяжелого бетона или плотного силикатного бетона.

Таблица 1









Код ОКП


Марка ступени


Основные размеры ступени, мм


Расход материалов


Масса ступени (справочная), кг









Бетон, м


Сталь, кг




57 4613 0044



ЛС11-Б












111


57 4613 0058



ЛС11-ЛБ


1050






0,046



87


57 4613 0072



ЛС11-СБ












85


57 4613 0045



ЛС12-Б












128


57 4613 0059


ЛС12-ЛБ


1200


  145


330


0,053



100


57 4613 0073


ЛС12-СБ













98


57 4613 0046


ЛС14-Б













145


57 4613 0060


ЛС14-ЛБ



1350






0,060



114


57 4613 0074


ЛС14-СБ













111


57 4613 0047


ЛС15-Б













159


57 4613 0061


ЛС15-ЛБ


1500






0,066



125


57 4613 0075


ЛС15-СБ













122


57 4613 0048


ЛС9.17-Б













96


57 4613 0062


ЛС9.17-ЛБ


900


168


290


0,040



76


57 4613 0076


ЛС9.17-СБ













74


57 4613 0049


ЛС11.17-Б













111


57 4613 0063


ЛС11.17-ЛБ


1050






0,046



87


57 4613 0077


ЛС11.17-СБ













85


57 4613 0050


ЛС12.17-Б













128


57 4613 0064


ЛС12.17-ЛБ


1200






0,053



100


57 4613 0078


ЛС12.17-СБ













98


57 4613 0051


ЛС11-Б-1













111


57 4613 0065


ЛС11-ЛБ-1


1050










0,046



88


57 4613 0079


ЛС11-СБ-1













85


57 4613 0052


ЛС12-Б-1













128


57 4613 0066


ЛС12-ЛБ-1


1200


145


330


0,053



101


57 4613 0080


ЛС12-СБ-1













98


57 4613 0053


ЛС14-Б-1













145


57 4613 0067


ЛС14-ЛБ-1


1350






0,060



115


57 4613 0081


ЛС14-СБ-1













111


57 4613 0054


ЛС15-Б-1













160


57 4613 0068


ЛС15-ЛБ-1


1500






0,066



126


57 4613 0082


ЛС15-СБ-1













122


57 4613 0055


ЛС9.17-Б-1













97


57 4613 0069


ЛС9.17-ЛБ-1


900










0,040



76


57 4613 0083


ЛС9.17-СБ-1













74


57 4613 0056


ЛС11.17-Б-1













111


57 4613 0070


ЛС11.17-ЛБ-1


1050


168


290


0,046



88


57 4613 0084


ЛС11.17-СБ-1













85


57 4613 0057


ЛС12.17-Б-1













128


57 4613 0071


ЛС12.17-ЛБ-1


1200






0,053



102


57 4613 0085


ЛС12.17-СБ-1













98


58 9121 3290


ЛС11













111


58 9121 3360


ЛС11-Ш















58 9122 0574


ЛС11-Л


1050






0,046



88


58 9122 0511


ЛС11-Л-Ш



















58 9124 0035


ЛС11-С













85


58 9124 0073


ЛС11-С-Ш















58 9121 3291


ЛС12












128



58 9121 3361


ЛС12-Ш















58 9122 0575


ЛС12-Л


1200






0,053



101


58 9122 0512


ЛС12-Л-Ш

















58 9124 0002


ЛС12-С













98


58 9124 0074


ЛС12-С-Ш















58 9121 3292


ЛС14













145


58 9121 3362


ЛС14-Ш















58 9122 0576


ЛС14-Л


1350






0,060



115


58 9122 0513


ЛС14-Л-Ш

















58 9124 0003


ЛС14-С













111


58 9124 0075



ЛС14-С-Ш




145


330








58 9121 3293


ЛС15















58 9121 3339


ЛС15-Г













160


58 9121 3363


ЛС15-Ш















58 9122 0577


ЛС15-Л















58 9122 0529


ЛС15-Л-Г


1500






0,066



125


58 9122 0514


ЛС15-Л-Ш















58 9124 0004


ЛС15-С















58 9124 0052


ЛС15-С-Г













122


58 9124 0076


ЛС15-С-Ш















58 9121 3294


ЛС17















58 9121 3340


ЛС17-Г













174


58 9121 3364


ЛС17-Ш















58 9122 0578


ЛС17-Л















58 9122 0530


ЛС17-Л-Г



1650






0,072



137


58 9122 0515


ЛС17-Л-Ш















58 9124 0005


ЛС17-С















58 9124 0053


ЛС17-С-Г













133


58 9124 0077


ЛС17-С-Ш















58 9121 3295


ЛС23















58 9121 3341


ЛС23-Г













242


58 9121 3365


ЛС23-Ш















58 9122 0579


ЛС23-Л















58 9122 0531


ЛС23-Л-Г


2250






0,100



191


58 9122 0516


ЛС23-Л-Ш















58 9124 0006


ЛС23-С















58 9124 0054


ЛС23-С-Г













185


58 9124 0078


ЛС23-С-Ш















58 9121 3296


ЛС9.17













97


58 9122 0580


ЛС9.17-Л


900






0,040



76


58 9124 0007


ЛС9.17-С













74


58 9121 3396


ЛС11.17













111


58 9122 0581


ЛС11.17-Л



1050


168


290


0,046



88


58 9124 0008


ЛС11.17-С













85


58 9121 3397


ЛС12.17













128


58 9122 0582


ЛС12.17-Л



1200






0,053



101


58 9124 0009


ЛС12.17-С













98


58 9121 3315


ЛС11-1













111


58 9121 3378


ЛС11-1Ш















58 9122 0550


ЛС11-Л-1


1050






0,046



88


58 9122 0601


ЛС11-Л-1Ш















58 9124 0028


ЛС11-С-1













85


58 9124 0091


ЛС11-С-1Ш















58 9121 3316


ЛС12-1












128



58 9121 3379


ЛС12-1Ш















58 9122 0551


ЛС12-Л-1


1200






0,053



101


58 9122 0602


ЛС12-Л-1Ш















58 9124 0029


ЛС12-С-1













98


58 9124 0092


ЛС12-С-1Ш















58 9121 3317


ЛС14-1












145



58 9121 3380


ЛС14-1Ш















58 9122 0552


ЛС14-Л-1


1350






0,060



115


58 9122 0603


ЛС14-Л-1Ш















58 9124 0030


ЛС14-С-1




145


330







112


58 9124 0093


ЛС14-С-1Ш















58 9121 3318


ЛС15-1















58 9121 3351


ЛС15-1Г













160


58 9121 3381


ЛС15-1Ш















58 9122 0553


ЛС15-Л-1















58 9122 0541


ЛС15-Л-1Г


1500






0,066



126


58 9122 0604


ЛС15-Л-1Ш















58 9124 0031


ЛС15-С-1















58 9124 0064


ЛС15-С-1Г













123


58 9124 0094


ЛС15-С-1Ш















58 9121 3319


ЛС17-1















58 9121 3352


ЛС17-1Г













174


58 9121 3382


ЛС17-1Ш















58 9122 0554


ЛС17-Л-1















58 9122 0542


ЛС17-Л-1Г



1650






0,072



138


58 9122 0605


ЛС17-Л-1Ш















58 9124 0032


ЛС17-С-1















58 9124 0065


ЛС17-С-1Г













135


58 9124 0095


ЛС17-С-1Ш















58 9121 3320


ЛС23-1















58 9121 3353


ЛС23-1Г













243


58 9121 3383


ЛС23-1Ш















58 9122 0555


ЛС23-Л-1















58 9122 0543


ЛС23-Л-1Г


2250






0,100



192


58 9122 0606


















58 9124 0033



ЛС23-С-1














58 9124 0066



ЛС23-С-1Г












186


58 9124 0096



ЛС23-С-1Ш














58 9121 3321


ЛС9.17-1













97


58 9122 0556


ЛС9.17-Л-1


900






0,040



77


58 9124 0034


ЛС9.17-С-1













75


58 9121 3322


ЛС11.17-1













111


58 9122 0557


ЛС11.17-Л-1


1050


168


290


0,046



88


58 9124 0035


ЛС11.17-С-1













85


58 9121 3323


ЛС12.17-1













128


58 9122 0558


ЛС12.17-Л-1


1200






0,053



101


58 9124 0036



ЛС12.17-С-1












98


58 9121 3297


ЛСВ11














87


58 9121 3366


ЛСВ11-Ш















58 9122 0583


ЛСВ11-Л


1160






0,036



69


58 9122 0517


ЛСВ11-Л-Ш















58 9124 0010


ЛСВ11-С













67


58 9124 0079


ЛСВ11-С-Ш















58 9121 3298


ЛСВ12













99


58 9121 3367


ЛСВ12-Ш















58 9122 0584


ЛСВ12-Л


1310






0,041



78


58 9122 0518


ЛСВ12-Л-Ш















58 9124 0011


ЛСВ12-С













76


58 9124 0080


ЛСВ12-С-Ш















58 9121 3299


ЛСВ14













111


58 9121 3368


ЛСВ14-Ш















58 9122 0585


ЛСВ14-Л


1460






0,046



88


58 9122 0519


ЛСВ14-Л-Ш















58 9124 0012


ЛСВ14-С













86


58 9124 0081


ЛСВ14-С-Ш















58 9121 3300


ЛСВ15















58 9121 3342


ЛСВ15-Г













121


58 9121 3369


ЛСВ15-Ш















58 9122 0586


ЛСВ15-Л















58 9122 0532


ЛСВ15-Л-Г


1610


145


260


0,050



96


58 9122 0520


ЛСВ15-Л-Ш















58 9124 0013


ЛСВ15-С















58 9124 0055


ЛСВ15-С-Г













93


58 9124 0082


ЛСВ15-С-Ш















58 9121 3301


ЛСВ17















58 9121 3343


ЛСВ17-Г













133


58 9121 3370


ЛСВ17-Ш















58 9122 0587


ЛСВ17-Л















58 9122 0533


ЛСВ17-Л-Г


1760






0,055



105


58 9122 0521


ЛСВ17-Л-Ш















58 9124 0014


ЛСВ17-С















58 9124 0056


ЛСВ17-С-Г













102


58 9124 0083


ЛСВ17-С-Ш















58 9121 3302


ЛСВ23















58 9121 3344


ЛСВ23-Г













179


58 9121 3371


ЛСВ23-Ш















58 9122 0588


ЛСВ23-Л















58 9122 0534


ЛСВ23-Л-Г


2360






0,074



141


58 9122 0522


ЛСВ23-Л-Ш















58 9124 0015


ЛСВ23-С















58 9124 0057


ЛСВ23-С-Г













137


58 9124 0084


ЛСВ23-С-Ш















58 9121 3303


ЛСВ9.17













85


58 9122 0589


ЛСВ9.17-Л


1010






0,035



67


58 9124 0016


ЛСВ9.17-С













65


58 9121 3304


ЛСВ11.17













97


58 9122 0590


ЛСВ11.17-Л



1160


168




0,040



76


58 9124 0017


ЛСВ11.17-С













74


58 9121 3305


ЛСВ12.17-1













109


58 9122 0591


ЛСВ12.17-Л



1310






0,045



86


58 9124 0018


ЛСВ12.17-С













83


58 9121 3324


ЛСП11













78


58 9121 3384


ЛСП11-Ш















58 9122 0559


ЛСП11-Л


1050






0,031



62


58 9122 0607


ЛСП11-Л-Ш















58 9124 0037


ЛСП11-С













60


58 9124 0097


ЛСП11-С-Ш















58 9121 3325


ЛСП12













88


58 9121 3385


ЛСП12-Ш















58 9122 0560


ЛСП12-Л


1200






0,035



70


58 9122 0608


ЛСП12-Л-Ш















58 9124 0038


ЛСП12-С













68


58 9124 0098


ЛСП12-С-Ш















58 9121 3326


ЛСП14













100


58 9121 3386


ЛСП14-Ш















58 9122 0561


ЛСП14-Л


1350






0,040



79


58 9122 0609


ЛСП14-Л-Ш















58 9124 0039


ЛСП14-С













77


58 9124 0099


ЛСП14-С-Ш















58 9121 3327


ЛСП15















58 9121 3354


ЛСП15-Г













109


58 9121 3387


ЛСП15-Ш















58 9122 0562


ЛСП15-Л





145


60








58 9122 0544


ЛСП15-Л-Г


1500






0,044



87


58 9122 0610


ЛСП15-Л-Ш















58 9124 0040


ЛСП15-С















58 9124 0067


ЛСП15-С-Г













85


58 9124 0100


ЛСП15-С-Ш















58 9121 3328


ЛСП17















58 9121 3355


ЛСП17-Г













119


58 9121 3388


ЛСП17-Ш















58 9122 0563


ЛСП17-Л















58 9122 0545


ЛСП17-Л-Г


1650






0,048



95


58 9122 0611


ЛСП17-Л-Ш















58 9124 0041


ЛСП17-С















58 9124 0068


ЛСП17-С-Г













92


58 9124 0101


ЛСП17-С-Ш















58 9121 3329


ЛСП23















58 9121 3356


ЛСП23-Г













164


58 9121 3389


ЛСП23-Ш















58 9122 0564


ЛСП23-Л















58 9122 0546


ЛСП23-Л-Г


2250






0,066



130


58 9122 0612


ЛСП23-Л-Ш















58 9124 0042


ЛСП23-С















58 9124 0069


ЛСП23-С-Г













126


58 9124 0102


ЛСП23-С-Ш















58 9121 3330


ЛСП9.17













75


58 9122 0565


ЛСП9.17-Л


900






0,030



60


58 9124 0043


ЛСП9.17-С













58


58 9121 3331


ЛСП11.17













85


58 9122 0566


ЛСП11.17-Л


1050


168




0,034



68


58 9124 0044


ЛСП11.17-С













66


58 9121 3332


ЛСП12.17













97


58 9122 0567


ЛСП12.17-Л


1200






0,039



77


58 9124 0045


ЛСП12.17-С













75


58 9121 3306


ЛСН11













59


58 9121 3372


ЛСН11-Ш















58 9122 0592


ЛСН11-Л


1050






0,024



46


58 9122 0523


ЛСН11-Л-Ш















58 9124 0019


ЛСН11-С













45


58 9124 0085


ЛСН11-С-Ш















58 9121 3307


ЛСН12













66


58 9121 3373


ЛСН12-Ш















58 9122 0593


ЛСН12-Л


1200






0,027



52


58 9122 0524


ЛСН12-Л-Ш















58 9124 0020


ЛСН12-С













50


58 9124 0086


ЛСН12-С-Ш















58 9121 3308


ЛСН14













75


58 9121 3374


ЛСН14-Ш















58 9122 0594


ЛСН14-Л


1350






0,031



60


58 9122 0525


ЛСН14-Л-Ш















58 9124 0021


ЛСН14-С













58


58 9124 0087


ЛСН14-С-Ш















58 9121 3309


ЛСН15















58 9121 3345


ЛСН15-Г













83


58 9121 3375


ЛСН15-Ш















58 9122 0595


ЛСН15-Л





125


290








58 9122 0535


ЛСН15-Л-Г


1500






0,034



65


58 9122 0526


ЛСН15-Л-Ш















58 9124 0022


ЛСН15-С















58 9124 0058


ЛСН15-С-Г













64


58 9124 0088


ЛСН15-С-Ш















58 9121 3310


ЛСН17















58 9121 3346


ЛСН17-Г













92


58 9121 3376


ЛСН17-Ш















58 9122 0596


ЛСН17-Л















58 9122 0536


ЛСН17-Л-Г


1650






0,038



73


58 9122 0527


ЛСН17-Л-Ш















58 9124 0023


ЛСН17-С















58 9124 0059


ЛСН17-С-Г













71


58 9124 0089


ЛСН17-С-Ш















58 9121 3311


ЛСН23















58 9121 3347


ЛСН23-Г













124


58 9121 3377


ЛСН23-Ш















58 9122 0597


ЛСН23-Л















58 9122 0537


ЛСН23-Л-Г


2250






0,051



98


58 9122 0528


ЛСН23-Л-Ш















58 9124 0024


ЛСН23-С















58 9124 0060


ЛСН23-С-Г













95


58 9124 0090


ЛСН23-С-Ш















58 9121 3312


ЛСН9.14













54


58 9122 0598


ЛСН9.14-Л


900






0,022



42


58 9124 0025


ЛСН9.14-С













41


58 9121 3313


ЛСН11.14













61


58 9122 0599


ЛСН11.14-Л


1050


143




0,025



48


58 9124 0026


ЛСН11.14-С













47


58 9121 3314


ЛСН12.14













70


58 9122 0600


ЛСН12.14-Л


1200






0,029



56


58 9124 0027


ЛСН12.14-С













54


58 9121 3333


ЛСС12















58 9121 3348


ЛСС12-Г













86


58 9121 3393


ЛСС12-Ш















58 9122 0568


ЛСС12-Л















58 9122 0538


ЛСС12-Л-Г


1180






0,034



68


58 9122 0616


ЛСС12-Л-Ш















58 9124 0046


ЛСС12-С















58 9124 0061


ЛСС12-С-Г













57


58 9124 0106


ЛСС12-С-Ш















58 9121 3334


ЛСС15















58 9121 3349


ЛСС15-Г













108


58 9121 3394


ЛСС15-Ш















58 9122 0569


ЛСС15-Л















58 9122 0539


ЛСС15-Л-Г


1500






0,043



86


58 9122 0617


ЛСС15-Л-Ш















58 9124 0047


ЛСС15-С















58 9124 0062


ЛСС15-С-Г













84


58 9124 0107


ЛСС15-С-Ш















58 9121 3336


ЛСС12-1
















58 9121 3357


ЛСС12-1Г













87


58 9121 3390


ЛСС12-1Ш















58 9122 0571


ЛСС12-Л-1















58 9122 0547


ЛСС12-Л-1Г


1180


100


330


0,034



70


58 9122 0613


ЛСС12-Л-1Ш















58 9124 0049


ЛСС12-С-1















58 9124 0070


ЛСС12-С-1Г













68


58 9124 0103


ЛСС12-С-1Ш















58 9121 3337


ЛСС15-1
















58 9121 3358


ЛСС15-1Г













109


58 9121 3391


ЛСС15-1Ш















58 9122 0572


ЛСС15-Л-1















58 9122 0548


ЛСС15-Л-1Г


1500






0,043



87


58 9122 0614


ЛСС15-Л-1Ш















58 9124 0050


ЛСС15-С-1















58 9124 0071


ЛСС15-С-1Г













85


58 9124 0104


ЛСС15-С-1Ш















58 9121 3335


ЛСС24















58 9121 3350



ЛСС24-Г












186


58 9121 3395



ЛСС24-Ш














58 9122 0570



ЛСС24-Л














58 9122 0540



ЛСС24-Л-Г












148


58 9122 0618



ЛСС24-Л-Ш














58 9124 0048



ЛСС24-С














58 9124 0063



ЛСС24-С-Г












144


58 9124 0108


ЛСС24-С-Ш


2380






0,074





58 9121 3338



ЛСС24-1














58 9121 3359



ЛСС24-1Г












187


58 9121 3392



ЛСС24-1Ш














58 9122 0573



ЛСС24-Л-1














58 9122 0549


ЛСС24-Л-1Г











150


58 9122 0615



ЛСС24-Л-1Ш














58 9124 0051



ЛСС24-С-1














58 9124 0072



ЛСС24-С-1Г












145


58 9124 0105



ЛСС24-С-1Ш














Примечания:

1.  Марки ступеней в таблице даны без указания варианта исполнения ступеней (п. 1.6).

2.  Ступени высотой 125 и 145 мм предназначаются для лестниц с уклоном 1:2, а высотой 143 и 168 мм - с уклоном 1:1,5 (для подвальных, чердачных и других служебных лестниц).

3.  Расход стали указан: в числителе - для ступени с монтажными петлями, в знаменателе - для ступени без монтажных петель.

В  случае устройства в ступенях гнезд (вместо закладных изделий) для крепления ограждений или установки дополнительных закладных изделий (п. 1.5) расход стали на ступень, указанный в табл. 1, следует соответственно изменить.

4.  Масса ступеней приведена для ступеней из тяжелого бетона средней плотностью 2400 кг/м, из легкого бетона и плотного силикатного бетона - 1800 кг/ м.





5.  Допускается изготовлять ступени размерами, отличными от указанных в табл. 1, на действующем оборудовании до 01.01.88.

1.10.  Ступени в зависимости от отделки верхних лицевых поверхностей изготовляют следующих видов:

-  с гладкой поверхностью бетона на обычном цементе;

-  с гладкой поверхностью декоративного конструкционного слоя на белом или цветном цементах;

-  с шлифованной мозаичной поверхностью декоративного конструкционного слоя из бетона на обычном, белом или цветном цементах и на мраморном щебне.

Видимые  нижние и торцевые поверхности ступеней предназначаются под окраску.

1.11.  Для повышения износостойкости и уменьшения скользкости ступеней допускается устройство отдельных вставок из фрикционных и стойких к истиранию материалов в виде полос, замоноличенных в ступень в процессе ее формования.

1.12.  Конструкция ступеней, а также арматурных и закладных изделий к ним приведены в ГОСТ 8717.1-84.

1.13.  Ступени следует обозначать марками в соответствии с требованиями ГОСТ 23009-78.

Марка  ступени состоит из буквенно-цифровых групп, разделенных дефисами.

Первая  группа содержит обозначение типа ступени и габаритные размеры (значения которых округляют до целого числа): длину ступени или ширину лестничного марша (для ступеней типа ЛСВ), а ступеней высотой 168 или 143 мм и их высоту в сантиметрах.

Во  второй группе указывают:

-  для ступеней, изготовляемых из легкого бетона и плотного силикатного бетона, - вид бетона, обозначаемый соответственно прописными буквами Л и С;

-  для бетонных основных ступеней (типа ЛС) - прописную букву Б.

В  третьей группе (или во второй группе в случае, если обозначения характеристик ступени, приведенные в этой группе марки, отсутствуют) указывают:

-  наличие в ступени закладных изделий или гнезд (п. 1.5), обозначаемых арабскими цифрами: 1 - для ступеней с закладными изделиями по ГОСТ 8717.1-84; 2, 3 и т.д. - для ступеней с дополнительными закладными изделиями или гнездами согласно проектной документации конкретного здания или сооружения;

-  левое исполнение ступени (п. 1.6), обозначаемое строчной буквой - "л";

-  вид отделки верхней лицевой поверхности ступени (за исключением гладкой поверхности бетона на обычном цементе, которую в марке не указывают), обозначаемый прописной буквой Г при гладкой поверхности декоративного конструкционного слоя бетона на белом или цветном цементах, Ш - при шлифованной мозаичной поверхности;

-  дополнительные характеристики, обеспечивающие долговечность ступеней в условиях эксплуатации. Например: М - для ступеней, применяемых в районах с расчетной температурой наружного воздуха ниже минус 40°С; для ступеней, применяемых в условиях воздействия агрессивных сред, - характеристики степени плотности бетона. (Например П - повышенной плотности).

Пример  условного обозначения (марки) ступени типа ЛС длиной 1500 мм, высотой 145 мм, изготовленной из тяжелого бетона, с закладными изделиями для крепления ограждения, с гладкой поверхностью декоративного конструкционного слоя бетона на белом цементе, предназначенной для лестницы с подъемом по часовой стрелке:

ЛС 15-1Гл

То  же, ступени типа ЛС длиной 1200 мм, высотой 168 мм, изготовленной из тяжелого бетона, с гладкой верхней лицевой поверхностью бетона на обычном цементе:

ЛС12.17

То  же, ступени типа ЛСВ длиной 1310 мм (предназначенной для маршей шириной 1200 мм), высотой 145 мм, изготовленной из легкого бетона, с шлифовальной мозаичной поверхностью декоративного конструкционного слоя бетона на цветном цементе и мраморном щебне:

ЛСВ12-Л-Ш





2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

2.1.  Ступени следует изготовлять в соответствии с требованиями настоящего стандарта и технологической документации, утвержденной в установленном порядке, по чертежам, приведенным в ГОСТ 8717.1-84.

2.2.  Ступени должны удовлетворять требованиям ГОСТ 13015.0-83:

-  по заводской готовности;

-  по прочности и трещиностойкости;

-  по показателям фактической прочности бетона (в проектном возрасте и отпускной);

-  по морозостойкости, водонепроницаемости и истираемости бетона;

-  к качеству материалов, применяемых для приготовления бетона;

-  к бетону, а также материалам для приготовления бетона ступеней, применяемых в условиях воздействия агрессивных сред;

-  к качеству арматурных и закладных изделий и их положению в ступени;

-  к маркам сталей для арматурных и закладных изделий, в том числе для монтажных петель;

-  по отклонению толщины защитного слоя бетона;

-  по применению форм для изготовления ступеней.

2.3.  Ступени следует изготовлять из бетона класса по прочности на сжатие:

В25  - ступени для наружных лестниц зданий и сооружений, а также ступени из тяжелого бетона или плотного силикатного бетона, предназначенные для внутренних лестниц жилых зданий высотой до 5 этажей;

В15  - ступени для остальных лестниц зданий и сооружений.

Верхний  слой бетона ступеней из легкого бетона, а также декоративный конструкционный слой ступеней следует изготовлять из тяжелого бетона или плотного силикатного бетона класса по прочности на сжатие В25.

Вид  бетона и его класс по прочности на сжатие должны соответствовать указанным в заказе на изготовление ступеней.

2.4.  Коэффициент вариации прочности бетона по сжатию в партии для ступеней высшей категории качества не должен быть более:

9%  - для тяжелого и легкого бетонов;

10%  - для плотного силикатного бетона.

2.5.  Значение нормируемой отпускной прочности бетона ступеней в процентах от класса бетона по прочности на сжатие следует принимать равным:

70  - для ступеней из тяжелого или легкого бетона;

100  - для ступеней из плотного силикатного бетона.

При  поставке ступеней в холодный период года допускается повышать значение нормируемой отпускной прочности бетона, но не более 85% класса по прочности на сжатие. Значение нормируемой отпускной прочности бетона следует принимать по проектной документации на конкретное здание или сооружение в соответствии с требованиями ГОСТ 13015.0-83.

(Измененная  редакция, Изм.№ 1).

2.6.  Средняя плотность легкого бетона и плотного силикатного бетона (в высушенном до постоянной массы состоянии) не должна быть менее 1800 кг/м.





2.7.  Истираемость декоративного конструкционного слоя бетона на мраморном щебне не должна превышать 1,8 г/см.

Истираемость  декоративного конструкционного слоя бетона ступеней высшей категории качества не должна превышать 1,6 г/см.





2.8.  Форма и размеры сварных арматурных сеток и закладных изделий и их положение в ступенях должны соответствовать установленным ГОСТ 8717.1-84.

Форма  и размеры дополнительных закладных изделий (п. 1.5) и их положение в ступенях должны соответствовать указанным в проектной документации здания или сооружения.

2.9.  Арматурные стали должны удовлетворять требованиям государственных стандартов:

-  стержневая арматурная сталь классов А-I и А-III - ГОСТ 5781-82;

-  арматурная проволока класса Вр-I - ГОСТ 6727-80.

2.10.  Арматуру в ступенях из плотного силикатного бетона, предназначенных для применения в помещениях с относительной влажностью внутреннего воздуха св. 60% или в неотапливаемых зданиях (сооружениях) и на открытом воздухе в нормальной и влажной зонах влажности, следует защищать от коррозии. Способ защиты арматуры должен соответствовать установленному проектной документацией (согласно требованиям СН 165-76) и указанному в заказе на изготовление ступеней.

2.11.  Открытые поверхности стальных закладных изделий должны иметь антикоррозионное покрытие, вид и техническая характеристика которого должны соответствовать установленным проектом здания или сооружения согласно требованиям СНиП 2.03.11-85 и указанным в заказе на изготовление ступеней.

(Измененная  редакция, Изм. № 1).

2.12.  Значения действительных отклонений геометрических параметров ступеней не должны превышать предельных, указанных в табл. 2.

Таблица 2




Вид отклонения геометрического параметра


Геометрический параметр


Пред. откл., мм


Отклонение от линейного размера


Длина ступени


5




Высота ступени



2




Ширина ступени



3




Положение закладных изделий:







в плоскости ступени



5




из плоскости ступени



2


Отклонение от прямолинейности


Прямолинейность реального профиля поверхности ступени в любом сочетании на 1 м длины ступени


2


2.13.  Категории бетонных поверхностей ступени:

-  лицевой шлифованной мозаичной - А0 или А1;

-  лицевой гладкой - А1 или А2;

-  лицевой, предназначенной под окраску, - А3;

-  нелицевой, не видимой в условиях эксплуатации, - А7.

Требования  к качеству поверхностей и внешнему виду ступеней - по ГОСТ 13015.0-83 и настоящему стандарту.

2.13.1.  Верхняя лицевая поверхность ступеней одной партии должна иметь одинаковый цвет и тон окраски.

Поверхность  мозаичного декоративного конструкционного слоя должна иметь равномерное (или предусмотренное проектной документацией и заказом) распределение мраморного щебня. В первом случае участки без мраморного щебня площадью более 3 см не допускаются.





2.13.2.  На поверхностях ступеней не допускаются трещины в бетоне, за исключением усадочных и других местных поверхностных технологических шириной не более 0,1 мм на нижней и торцевых поверхностях ступеней.

2.13.3.  Ступени высшей категории качества должны иметь верхнюю лицевую поверхность шлифованную мозаичную или гладкую категории А1.

3. ПРАВИЛА ПРИЕМКИ

3.1.  Ступени следует принимать партиями в соответствии с требованиями ГОСТ 13015.1-81 и настоящего стандарта.

3.2.  Ступени по показателям их прочности и трещиностойкости, по морозостойкости, водонепроницаемости и истираемости бетона следует принимать по результатам периодических испытаний.

3.3.  Ступени по показателям прочности (классу по прочности на сжатие, отпускной прочности) и средней плотности бетона, соответствия арматурных и закладных изделий требованиям ГОСТ 8717.1-84, прочности сварных соединений, точности геометрических параметров, толщины защитного слоя бетона до арматуры, ширины раскрытия усадочных трещин, категории бетонной поверхности следует принимать по результатам приемосдаточных испытаний и контроля.

3.3.1.  В случаях, если при проверке будет установлено, что фактическая отпускная прочность бетона ниже требуемой отпускной прочности, то ступени потребителю следует поставлять после достижения бетоном прочности, соответствующей классу бетона по прочности на сжатие.

3.3.2.  При приемке ступеней по показателям точности геометрических параметров, ширины раскрытия усадочных трещин, категории бетонной поверхности следует применять выборочный одноступенчатый контроль.

4. МЕТОДЫ КОНТРОЛЯ И ИСПЫТАНИЙ

4.1.  Испытание ступеней нагружением для определения их прочности и трещиностойкости следует проводить по достижении бетоном прочности, соответствующей классу бетона по прочности на сжатие.

Прочность  и трещиностойкость ступеней следует контролировать по ГОСТ 8829-85.

4.1.1.  Схемы опирания и загружения ступеней при испытании их нагружением приведены:

-  типов ЛС, ЛСВ, ЛСП и ЛСН - на черт. 3;

-  типоразмеров ЛСС12 и ЛСС15 - на черт. 4;

-  типоразмера ЛСС24 - на черт. 5.

Основные  параметры опирания и загружения ступеней и значения контрольных нагрузок при проверке прочности и трещиностойкости приведены в табл. 3 и 4.

4.2.  Прочность бетона на сжатие следует определять по ГОСТ 10180-90 на серии образцов, изготовленных из бетонной смеси рабочего состава.

Допускается  фактическую отпускную прочность бетона определять ультразвуковым методом по ГОСТ 17624-87 или другими методами, предусмотренными стандартами на методы испытаний бетона.

4.3.  Морозостойкость бетона следует определять по ГОСТ 10060-87.

4.4.  Водонепроницаемость бетона следует определять на серии образцов, изготовленных из бетонной смеси рабочего состава, согласно ГОСТ 12730.0-78 и ГОСТ 12730.5-84.

4.5.  Среднюю плотность бетона следует определять по ГОСТ 12730.0-78 и ГОСТ 12730.1-78 на серии образцов, изготовленных из бетонной смеси рабочего состава.

4.6.  Истираемость бетона ступеней следует определять по ГОСТ 13087-81.

Черт. 3

Примечания:

1.  Опоры, указанные на схеме опирания и загружения, установить под "постелью" ступени.

2.  Вынос "хвоста" площадочного вкладыша и ступеней верхней и нижней фризовых опереть по всей поверхности.

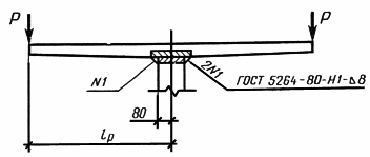

Черт. 4

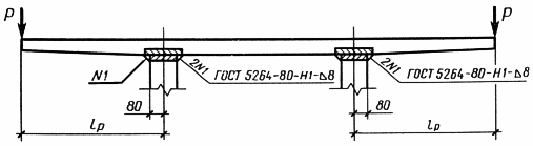

Черт. 5

4.7.  Методы контроля и испытаний сварных арматурных и закладных изделий - по ГОСТ 10922-90 и ГОСТ 23858-79.

4.8.  Размеры ступеней, отклонение от прямолинейности их лицевых поверхностей, положение арматурных и закладных изделий, толщину защитного слоя бетона до арматуры, а также качество бетонных поверхностей, ширину раскрытия усадочных трещин и внешний вид ступеней следует проверять методами, установленными ГОСТ 13015.0-83.

Таблица 3











Типо-

размер ступени



Номер чертежа



, мм



, мм


Контрольная нагрузка по проверке прочности


, кН (кгс)

Контрольная нагрузка по проверке трещино-









при которой ступень признается годной


при которой требуется повторное испытание ступени


стойкости ступени , кН (кгс)









=1,4


=1,6


=1,4


=1,6




ЛС11




920


230


1,52


(155)

1,86


(190)

<1,52;


1,26


(<155;


130)

<1,86;


1,57


(<190;


160)

0,78


(80)

ЛС12




1070


270


1,82


(185)

2,16


(220)

<1,82;


1,52


(<185;


155)

<2,16;


1,86


(<220;


190)

0,88


(90)

ЛС14




1220


310


2,06


(210)

2,45


(250)

<2,06;


1,77


(<210;


180)

<2,45;


2,11


(<250;


215)

0,98


(100)

ЛС15




1370


340


2,35


(240)

2,80


(285)

<2,35;


2,01


(<240;


205)

<2,80;


2,40


(<285;


245)

1,13


(115)

ЛС17




1520


380


2,75


(280)

(330)

3,24


<2,75;


2,35


(<280;


240)

<3,24;


2,75


(<330;


280)

1,32


(135)

ЛС23




2120


530


3,48


(355)

4,17


(425)

<3,48;


2,94


(<355;


300)

<4,17;


3,53


(<425;


360)

1,72


(175)

ЛС9.17




770


190


1,28


(130)

1,52


(155)

<1,28;


1,08


(<130;


110)

<1,52;


1,28


(<155;


130)

0,59


(60)

ЛС11.17




920


230


1,47


(150)

1,77


(180)

<1,47;


1,28


(<150;


130)

<1,77;


1,52


(<180;


155)

0,69


(70)

ЛС12.17




1070


270


1,72


(175)

2,06


(210)

<1,72;


1,47


(<175;


150)

<2,06;


1,77


(<210;


180)

0,83


(85)

ЛСВ11




920


230


1,23


(125)

1,47


(150)

<1,23;


1,03


(<125;


105)

<1,47;


1,23


(<150;


125)

0,59


(60)

ЛСВ12




1070


270


1,42


(145)

1,67


(170)

<1,42;


1,23


(<145;


125)

<1,67;


1,42


(<170;


145)

0,69


(70)

ЛСВ14




1220


310


1,57


(160)

1,86


(190)

<1,57;


1,32


(<160;


135)

<1,86;


1,57


(<190;


160)

0,78


(80)

ЛСВ15




1370


340


1,82


(185)

2,16


(220)

<1,82;


1,52


(<185;


155)

<2,16;


1,82


(<220;


185)

0,88


(90)

ЛСВ17




1520


380


2,11


(215)

2,50


(255)

<2,11;


1,82


(<215;


185)

<2,50;


2,11


(<255;


215)

1,03


(105)

ЛСВ23




2120


530


2,70


(275)

3,19


(325)

<2,70;


2,31


(<275;


235)

<3,19;


2,70


(<325;


275)

1,32


(135)

ЛСВ9.17




770


190


1,03


(105)

1,23


(125)

<1,03;


0,88


(<105;


90)

<1,23;


1,03


(<125;


105)

0,49


(50)

ЛСВ11.17




920


230


1,23


(125)

1,47


(150)

<1,23;


1,03


(<125;


105)

<1,47;


1,23


(<150;


125)

0,58


(60)

ЛСВ12.17




1020


270


1,28


(130)

1,52


(155)

<1,28;


1,08


(<130;


110)

<1,52;


1,28


(<155;


130)

0,64


(65)

ЛСП11




920


230


1,52


(155)

1,82


(185)

<1,52;


1,28


(<155;


130)

<1,82;


1,52


(<185;


155)

0,73


(75)

ЛСП12




1070


270


1,72


(175)

2,01


(205)

<1,72;


1,47


(<175;


150)

<2,01;


1,72


(<205;


175)

0,83


(85)

ЛСП14




1220


310


1,91


(195)

2,26


(230)

<1,91;


1,62


(<195;


165)

<2,26;


1,91


(<230;


195)

0,98


(100)

ЛСП15




1370


340


2,11


(215)

2,45


(250)

<2,11;


1,82


(<215;


185)

<2,45;


2,06


(<250;


210)

1,03


(105)

ЛСП17




1520


380


2,40


(245)

2,85


(290)

<2,40;


2,06


(<245;


210)

<2,85;


2,40


(<290;


245)

1,23


(125)

ЛСП23




2120


530


2,94


(300)

3,48


(355)

<2,94;


2,50


(<300;


255)

<3,48;


2,94


(<355;


300)

1,47


(150)

ЛСП9.17




770


190


1,37


(140)

1,67


(170)

<1,37;


1,18


(<140;


120)

<1,67;


1,42


(<170;


145)

0,69


(70)

ЛСП11.17




920


230


1,52


(155)

1,86


(190)

<1,52;


1,28


(<155;


130)

<1,86;


1,57


(<190;


160)

0,73


(75)

ЛСП12.17




1070


270


1,72


(175)

2,06


(210)

<1,72;


1,47


(<175;


150)

<2,06;


1,77


(<210;


180)

0,83


(85)

ЛСН11




920


230


1,23


(125)

1,47


(150)

<1,23;


1,08


(<125;


110)

<1,47;


1,28


(<150;


130)

0,64


(65)

ЛСН12




1070


270


1,42


(145)

1,67


(170)

<1,42;


1,23


(<145;


125)

<1,67;


1,42


(<170;


145)

0,73


(75)

ЛСН14




1220


310


1,62


(165)

1,91


(195)

<1,62;


1,37


(<165;


140)

<1,91;


1,62


(<195;


165)

0,83


(85)

ЛСН15




1370


340


1,86


(190)

2,16


(220)

<1,86;


1,57


(<190;


160)

<2,16;


1,82


(<220;


185)

0,98


(100)

ЛСН17




1520


380


2,16


(220)

2,55


(260)

<2,16;


1,82


(<220;


185)

<2,55;


2,16


(<260;


220)

1,13


(115)

ЛСН23




2120


530


2,80


(285)

3,24


(330)

<2,80;


2,35


(<285;


240)

<3,24;


2,75


(<330;


280)

1,44


(150)

ЛСН9.14




770


190


1,08


(110)

1,62


(165)

<1,08;


0,93


(<110;


95)

<1,62;


1,37


(<165;


140)

0,54


(55)

ЛСН11.14




920


230


1,28


(130)

1,47


(150)

<1,28;


1,08


(<130;


110)

<1,47;


1,28


(<150;


130)

0,64


(65)

ЛСН12.14




1070


270


1,47


(150)

1,72


(175)

<1,47;


1,28


(<150;


130)

<1,72;


1,47


(<175;


150)

0,73


(75)


Таблица 4












Типо-

размер ступени



Номер чертежа



, мм



, мм


Контрольная нагрузка по проверке прочности


, кН (кгс)

Контрольная нагрузка по проверке трещино-









при которой ступень признается годной


при которой требуется повторное испытание ступени


стойкости ступени , кН (кгс)









=1,25


=1,6


=1,25


=1,6




ЛСС12


4


590


-

5,35


(545)

6,87


(700)

<5,35;


4,56


(<545;


465)

<6,87;


5,84


(<700;


595)

3,48


(355)

ЛСС15




750


-

4,71


(480)

6,08


(620)

<4,71;


4,02


(<480;


410)

<6,08;


5,15


(<620;


525)

3,09


(315)

ЛСС24


5


590


-

5,35


(545)

6,87


(700)

<5,35;


4,65


(<545;


465)

<6,87;


5,84


(<700;


595)

3,48


(355)

Примечания  к табл. 3 и 4:

1.  Значения контрольных нагрузок указаны без учета веса ступени.

2.  Значение коэффициента принимают в зависимости от возможного характера разрушения ступени согласно ГОСТ 8829-85.





3.  Значение нагрузки при появлении первой трещины, при которой ступени типов ЛС, ЛСВ, ЛСП и ЛСН признают годными, должно быть больше или равно контрольной за вычетом веса ступени.



5. МАРКИРОВКА, ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ

5.1.  Маркировка ступеней - по ГОСТ 13015.2-81. Маркировочные надписи и знаки следует наносить на нелицевых поверхностях ступеней.

Допускается  по соглашению изготовителя с потребителем и проектной организацией - автором проекта конкретного здания или сооружения вместо марок наносить на ступени их сокращенные условные обозначения, принятые в проектной документации.

5.2.  Требования к документу о качестве ступеней, поставляемых потребителю, - по ГОСТ 13015.3-81.

5.3.  Транспортировать и хранить ступени следует в соответствии с требованиями ГОСТ 13015.4-84 и настоящего стандарта.

5.3.1.  Ступени следует транспортировать и хранить  в контейнерах или пакетах.

Допускается  хранить ступени и их перевозить без применения контейнеров. В этом случае ступени должны быть уложены в штабель, вплотную одна к другой. Подкладки под нижний ряд ступеней и прокладки между рядами должны быть уложены на расстоянии 200 мм от торцов или в местах расположения монтажных петель. Число рядов ступеней в штабеле не должно превышать пяти.

5.3.2.  При перевозке ступени следует укладывать правильными рядами продольной осью в направлении движения транспортных средств.

5.3.3.  Грузовые стропы и другие захватные приспособления, применяемые для погрузки, разгрузки и складирования ступеней, в местах соприкосновения их со ступенями должны иметь мягкое покрытие.

ПРИЛОЖЕНИЕ

Справочное



СХЕМЫ РАСПОЛОЖЕНИЯ СТУПЕНЕЙ

ТИПОВ ЛС, ЛСВ, ЛСП И ЛСН В ЛЕСТНИЧНОМ МАРШЕ

Междуэтажные и этажные площадки


Верхняя площадка


1 - нижняя фризовая ступень (ЛСН); 2 - верхняя фризовая ступень (ЛСВ);

3 - основная ступень (ЛС); 4 - площадочный вкладыш (ЛСП)


Текст  документа сверен по:

официальное  издание

М.:  Издательство стандартов,

1993



Предоставлено компанией МГК "Информпроект".




Хотите оперативно узнавать о новых публикациях нормативных документов на портале? Подпишитесь на рассылку новостей!

Все ГОСТы >>    ГОСТы «Архитектура и дизайн >>





Смотри также: Каталог «Архитектура и дизайн» >>
Фотогалереи (53) >>
Статьи (558) >>
ГОСТы (86) >>
СНиПы (20) >>
Нормативные документы (1) >>
Задать вопрос в форуме >>
Строительные блоги (208) >>
Подписка на рассылки >>
VashDom.Ru: перейти в раздел
  поиск


 Copyright © 1999-2016 ВашДом.Ру - проект маркетинговой группы "Текарт"
 По вопросам связанным с работой портала вы можете связаться с нашей службой поддержки или оставить заявку на рекламу.

Рейтинг@Mail.ru
наверх
