ГОСТ Р ИСО 7050-93

ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

ВИНТЫ САМОНАРЕЗАЮЩИЕ С ПОТАЙНОЙ ГОЛОВКОЙ И КРЕСТООБРАЗНЫМ ШЛИЦЕМ

Технические условия

ГОССТАНДАРТ РОССИИ

Москва

Предисловие

1. РАЗРАБОТАН И ВНЕСЕН Техническим комитетом по стандартизации ТК 229 «Крепежные изделия»

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Госстандарта России от 2 сентября 1993 г. № 203

3. Стандарт подготовлен на основе применения аутентичного текста международного стандарта ИСО 7050-83 «Винты самонарезающие с потайной головкой со шлицем»

4. ВВЕДЕН ВПЕРВЫЕ

5. ПЕРЕИЗДАНИЕ

Содержание



ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

ВИНТЫ САМОНАРЕЗАЮЩИЕ С ЦИЛИНДРИЧЕСКОЙ ГОЛОВКОЙ И КРЕСТООБРАЗНЫМ ШЛИЦЕМ

Технические условия

Cross recessed countersunk head tapping screws. Specifications

Дата введения 1995-01-01

1 Область применения

Настоящий стандарт распространяется на самонарезающие винты с потайной головкой и крестообразным шлицем с резьбой от ST2,2 до ST9,5 включительно.

2 Нормативные ссылки

В настоящем стандарте использованы ссылки на следующие стандарты:

ГОСТ 9.301-86 Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические. Общие требования

ГОСТ 9.303-84 Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические. Общие требования к выбору

ГОСТ 1759.0-87 Болты, винты, шпильки и гайки. Технические условия

ГОСТ 1759.1-82 Болты, винты, шпильки, гайки и шурупы. Допуски. Методы контроля раз­меров и отклонений формы и расположения поверхностей

ГОСТ 1759.2-82 Болты, винты и шпильки. Дефекты поверхности и методы контроля

ГОСТ 10753-86 Шлицы крестообразные для винтов и шурупов. Размеры и методы контроля

ГОСТ 17769-83 Изделия крепежные. Правила приемки

ГОСТ 18160-72 Изделия крепежные. Упаковка. Маркировка. Транспортирование и хране­ние

ГОСТ Р ИСО 1478-93 Резьба самонарезающих винтов

ГОСТ Р ИСО 2702-93 Винты самонарезающие стальные термически обработанные. Общие технические условия

3 Размеры

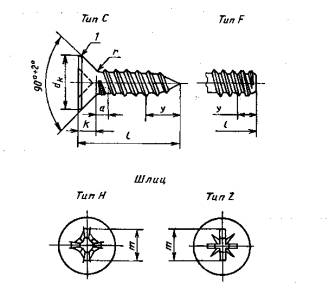

Конструкция и размеры болтов должны соответствовать указанным на рисунке 1 и в таблицах 1 и 2.

1 - скругленная или плоская кромка

Рисунок 1

Таблица 1

Размеры в мм

Резьба

ST2,2

ST2,9

ST3,5

ST4.2

ST4.8

ST5.5

ST6,3

ST8

ST9,5 I

Р1)

0,8

1,1

1,3

1,4

1,6

1,8

1,8

2,1

2,1

а2) не более

0,8

1,1

1,3

1,4

1,6

1,8

1,8

2,1

2,1

dk

теоретический, не более

4,4

6,3

8,2

9,4

10,4

11,5

12,6

17,3

20,0

фактический

не более

3,8

5,5

7,3

8,4

9,3

10,3

11,3

15,8

18,3

не менее

3,5

5,2

6,9

8,0

8,9

9,9

10,9

15,4

17,8

k, не более

1,10

1,70

2,35

2,60

2,80

3,00

3,15

4,65

5,25

г, не более

0,8

1,2

1,4

1,6

2,0

2,2

2,4

3,2

4,0

Номер шлица

0

1

2

3



4

Кресто-
образный шлиц

Тип Н

т, не более

1,9

3,2

4,4

4,6

5,2

6,6

6,8

8,9

10,0

глубина вхождения калибра

не менее

0,9

1,7

1,9

2,1

2,7

2,8

3,0

4,0

5,1

не более

1,2

2,1

2,4

2,6

3,2

3,3

3,5

4,6

5,7

Тип Z

m, не более

2,0

3,2

4,3

4,6

5,1

6,5

6,8

9,0

10,0

глубина вхождения калибра

не менее

0,95

1,60

1,75

2,05

2,60

2,75

3,00

4,15

5,20

не более

1,20

2,00

2,20

2,50

3,05

3,20

3,45

4,60

5,65

У3)

Тип С

2,0

2,6

3,2

3,7

4,3

5,0

6,0

7,5

8,0

Тип F

1,6

2,1

2,5

2,8

3,2

3,6

3,6

4,2

4,2

1) Шаг резьбы.

2) Расстояние от торца головки до первого полного витка резьбы

3) Длина неполной резьбы (для справок)

Таблица 2.

Размеры в мм

Резьба

ST2,2

ST2,9

ST3,5

ST4,2

ST4,8

ST5,5

ST6,3

ST8

ST9,5

l

Номин.

Тип С

Тип F

не менее

не более

Не менее

не более

4,5

3,7

5,3

3,7

4,5



-

-

-

-

-

-

-

-

6,5

5,7

7,3

5,7

6,5





-

-

-

-

--

-

-

9,5

8,7

10,3

8,7

9,5











-

-

-

_

13,0

12,2

13,8

12,2

13,0















-

-

16,0

15,2

16,8

15,2

16,0



















19,0

18,2

19,8

18,2

19,0

-





Стандартные длины





22,0

21,2

22,8

20,7

22,0

-

-















25,0

24,2

25,8

23,7

25,0

-

-















32,0

30,7

33,3

30,7

32,0

-

-

-













38,0

36,7

39,3

36,7

38,0

-

-

-

-

-









45,0

43,7

46,7

43,5

45,0

-

-

_

-

-

-

-





50,0

48,7

51,3

48,5

50,0

-

-

-

-

-

-

-





4 Технические условия

Таблица 3

Материал

Сталь

ГОСТ Р ИСО 2702-93

Резьба

ГОСТ Р ИСО 1478-93

Механические свойства

ГОСТ Р ИСО 2702-93

Допуски

Класс точности А

ГОСТ 1759.1-82

Крестообразный шлиц

ГОСТ 10753-86

Поверхность изделия

Без покрытия и с покрытием

ГОСТ 1759.0-87

ГОСТ 9.301-86

ГОСТ 9.303-84

Дефекты поверхности

ГОСТ 1759.2-82

Приемка

ГОСТ 17769-83

Упаковка винтов, маркировка тары, транспортирование и хранение

ГОСТ 18160-72

Пример условного обозначения

винта самонарезающего с полупотайной головкой и крестообразным шлицем типа Z, размером резьбы ST3,5, номинальной длиной l = 16 мм, концом типа С, без покрытия:

Винт ST3,5×16-C-Z ГОСТР ИСО 7050-93

То же, винта самонарезающего с потайной головкой и крестообразным шлицем типа Н, размером резьбы ST4,2, номинальной длиной l = 22 мм, концом типа F, с цинковым покрытием толщиной 6 мкм, хроматированным:

Винт ST4,2×22.016-F-H ГОСТ Р ИСО 7050-93

ПРИЛОЖЕНИЕ А

(справочное)

Таблица А.1

Резьба

Т2,2

Т2,9

Т3,5

Т4,2

Т4,8

Т5,5

Т6,3

Т8

Т9,5

Длина винта l, мм

Теоретическая масса 1000 шт. стальных винтов типа С, кг »

4,5

0,113

-

-

-

-

-

-

-

-

6,5

0,159

0,315

-

-

-

-

-

-



9,5

0,228

0,434

0,689

0,990

1,266

-

-

-



13,0

0,308

0,573

0,893

1,279

1,644

1,864

2,392

-

-

16,0

0,377

0,692

1,069

1,527

1,969

2,292

2,964

5,542

8,465

19,0

-

0,811

1,244

1,774

2,293

2,720

3,535

6,475

9,881

22,0

-

-

1,420

2,022

2,618

3,148

4,107

7,407

11,297

25,0

-

-

1,595

2,270

2,942

3,576

4,679

8,339

12,713

32,0

-

-

-

2,848

3,700

4,574

6,012

10,515

16,017

38,0

-

-

-

-

-

5,430

7,155

12,380

18,849

45,0

-

-

-

-

-

-

-

14,555

22,153

50,0

-

-

-

-

-

-

-

16,109

24,514

Ключевые слова: винты самонарезающие, класс точности А, технические условия, конструкция, размеры, технические требования, обозначение, теоретическая масса
