ГОСТ Р ИСО 7049-93

ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

ВИНТЫ САМОНАРЕЗАЮЩИЕ С ЦИЛИНДРИЧЕСКОЙ ГОЛОВКОЙ И СФЕРОЙ С КРЕСТООБРАЗНЫМ ШЛИЦЕМ

Технические условия

ГОССТАНДАРТ РОССИИ

Москва

Предисловие

1. РАЗРАБОТАН И ВНЕСЕН Техническим комитетом по стандартизации ТК 229 «Крепежные изделия»

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Госстандарта России от 2 сентября 1993 г. № 202

3. Стандарт подготовлен на основе применения аутентичного текста международного стандарта ИСО 7049-83 «Винты самонарезающие с цилиндрической головкой и сферой с крестообразным шлицем»

4. ВВЕДЕН ВПЕРВЫЕ

5. ПЕРЕИЗДАНИЕ

Содержание



ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

ВИНТЫ САМОНАРЕЗАЮЩИЕ С ЦИЛИНДРИЧЕСКОЙ ГОЛОВКОЙ И СФЕРОЙ С КРЕСТООБРАЗНЫМ ШЛИЦЕМ

Технические условия

Cross recessed pan head tapping screws. Specifications

Дата введения 1995-01-01

1 Область применения

Настоящий стандарт распространяется на самонарезающие винты с цилиндрической головкой и сферой с крестообразным шлицем с резьбой от ST2,2 до ST9,5 включительно.

2 Нормативные ссылки

В настоящем стандарте использованы ссылки на следующие стандарты:

ГОСТ 9.301-86 Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические. Общие требования

ГОСТ 9.303-84 Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические. Общие требования к выбору

ГОСТ 1759.0-87 Болты, винты, шпильки и гайки. Технические условия

ГОСТ 1759.1-82 Болты, винты, шпильки, гайки и шурупы. Допуски. Методы контроля размеров и отклонений формы и расположения поверхностей

ГОСТ 1759.2-82 Болты, винты и шпильки. Дефекты поверхности и методы контроля

ГОСТ 10753-86 Шлицы крестообразные для винтов и шурупов. Размеры и методы контроля

ГОСТ 17769-83 Изделия крепежные. Правила приемки

ГОСТ 18160-72 Изделия крепежные. Упаковка. Маркировка. Транспортирование и хранение

ГОСТ Р ИСО 1478-93 Резьба самонарезающих винтов

ГОСТ Р ИСО 2702-93 Винты самонарезающие стальные термически обработанные. Общие технические условия

3 Размеры

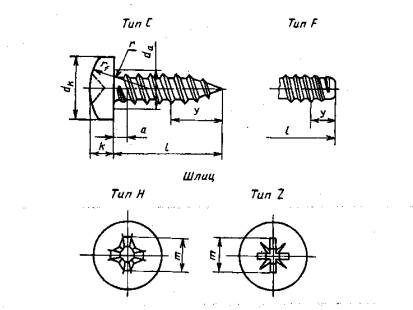

Конструкция и размеры винтов должны соответствовать указанным на рисунке 1 и в таблицах 1 и 2.

Рисунок 1

Таблица 1

Размеры в мм

Резьба

ST2,2

ST2,9

ST3,5

ST4,2

ST4,8

ST5,5

ST6,3

ST8

ST9.5

P1)

0,8

1,1

1,3

1,4

1,6

1,8

1,8

2,1

2,1

а2) не более

0,8

1,1

1,3

1,4

1,6

1,8

1,8

2,1

2,1

dа, не более

2,8

3,5

41

4,9

5,6

6,3

7,3

9,2

10,7

dk

не более

4,0

5,6

7,0

8,0

9,5

11,0

12,0

16,0

20,0

не менее

3,70

5,30

6,64

7,64

9,14

10,57

11,57

15,5

19,48

k

не более

1,6

2,4

2,6

3,1

3,7

4,0

4,6

6,0

7,5

не менее

1,40

2,15

2,35

2,80

3,40

3,70

4,30

5,60

7,10

г, не менее

0,10

0,10

0,10

0,20

0,20

0,25

0,25

0,40

0,40

rf

3,2

5,0

6,0

6,5

8,0

9,0

10,0

13,0

16,0

Номер шлица

0

1

2

3

4

Кресто-образный шлиц

Тип Н

m,

не более

1,9

3,0

3,9

4,4

4,9

6,4

6,9

9,0

10,1

глубина вхождения калибра

не менее

0,85

1,40

1,40

1,90

2,40

2,60

3,10

4,15

5,20

не более

1,2

1,8

1,9

2,4

2,9

3,1

3,6

4,7

5,8

Тип Z

m,

не более

2,0

3,0

4,0

4,4

4,8

6,2

6,8

8,9

10,1

глубина вхождения калибра

не менее

0,95

1,45

1,50

1,95

2,30

2,55

3,05

4,05

5,25

не более

1,20

1,75

1,90

2,35

2,75

3,00

3,50

4,50

5,70

У3)

Тип С

2,0

2,6

3,2

3,7

4,3

5,0

6,0

7,5

8,0

Тип F

1,6

2,1

2,5

2,8

3,2

3,6

3,6

4,2

4,2

1) Шаг резьбы.

2) Расстояние от торца головки до первого полного витка резьбы

3) Длина неполной резьбы (для справок

Таблица 2

Размеры в мм

Резьба

ST2,2

ST2,9

ST3,5

ST4,2

ST4,8

ST5,5

ST6,3

ST8

ST9,5

l

Номин.

Тип С

Тип F

не менее

не более

Не менее

не более

4,5

3,7

5,3

3,7

4,5



-

-

-

-

-

-

-

-

6,5

5,7

7,3

5,7

6,5





-

-

-

-

--

-

-

9,5

8,7

10,3

8,7

9,5











-

-

-

_

13,0

12,2

13,8

12,2

13,0















-

-

16,0

15,2

16,8

15,2

16,0



















19,0

18,2

19,8

18,2

19,0

-





Стандартные длины





22,0

21,2

22,8

20,7

22,0

-

-















25,0

24,2

25,8

23,7

25,0

-

-















32,0

30,7

33,3

30,7

32,0

-

-

-













38,0

36,7

39,3

36,7

38,0

-

-

-

-

-









45,0

43,7

46,7

43,5

45,0

-

-

_

-

-

-

-





50,0

48,7

51,3

48,5

50,0

-

-

-

-

-

-

-





4 Технические условия

Таблица 3

Материал

Сталь

ГОСТ Р ИСО 2702-93

Резьба

ГОСТ Р ИСО 1478-93

Механические свойства

ГОСТ Р ИСО 2702-93

Допуски

Класс точности А

ГОСТ 1759.1-82

Крестообразный шлиц

ГОСТ 10753-86

Поверхность изделия

Без покрытия и с покрытием

ГОСТ 1759.0-87,

ГОСТ 9.301-86,

ГОСТ 9.303-84

Дефекты поверхности

ГОСТ 1759.2-82

Приемка

ГОСТ 17769-83

Упаковка винтов, маркировка тары, транспортирование и хранение

ГОСТ 18160-72

Пример условного обозначения

винта самонарезающего с цилиндрической головкой и сферой с крестообразным шлицем типа Z, размером резьбы ST3,5, номинальной длиной l = 16 мм, концом типа С, без покрытия:

Винт ST3,5×16-C-Z ГОСТР ИСО 7049-93

То же винта самонарезающего с цилиндрической головкой и сферой с крестообразным шлицем типа Н, размером резьбы ST4,2, номинальной длиной l=22 мм, концом типа F, с цинковым покрытием толщиной 6 мкм, хроматированным:

Винт ST4,2× 22,016-F-H ГОСТР ИСО 7049-93

Теоретическая масса винтов указана в приложении.

ПРИЛОЖЕНИЕ А

(справочное)

Таблица А.1

Резьба

ST2,2

ST2,9

ST3,5

ST4,2

ST4,8

ST5,5

ST6,3

ST8

ST9,5

Длина винта l, мм

Теоретическая масса 1000 шт. стальных винтов типа С, кг~

4,5

0,192

-

-

-

-

-

-

-

-

6,5

0,237

0,522

-

-

-

-

-

-

-

9,5

0,306

0,671

0,970

1,445

2,234

-

-

-

-

13,0

0,387

0,810

1,175

1,734

2,623

3,321

4,531

-

-

16,0

0,455

0,929

1,350

1,982

2,948

3,748

5,103

9,841

18,254

19,0

-

1,048

1,526

2,230

3,272

4,177

5,674

10,774

19,670

22,0

-

-

1,701

2,478

3,597

4,605

6,246

11,706

21,086

25,0

-

-

1,877

2,725

3,921

5,033

6,817

12,638

22,502

32,0

-

-

-

3,303

4,678

6,031

8,151

14,814

25,806

38,0

-

-

-

-

-

6,887

9,294

16,679

28,638

45,0

-

-

-

-

-

-

-

18,854

31,943

50,0

-

-

-

-

-

-

-

20,408

34,303

Ключевые слова: винты самонарезающие, головка цилиндрическая со сферой, шлиц крестообразный, класс точности А, технические условия, конструкция, размеры, технические требования, обозначение, теоретическая масса
