ГОСТ Р ИСО 6520-2-2009

Группа Т51


НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ


Сварка и родственные процессы

КЛАССИФИКАЦИЯ ДЕФЕКТОВ ГЕОМЕТРИИ И СПЛОШНОСТИ В МЕТАЛЛИЧЕСКИХ МАТЕРИАЛАХ

Часть 2

Сварка давлением

Welding and allied processes. Classification of geometric imperfections in metallic materials. Part 2. Welding with pressure

ОКС 25.160.01

Дата введения 2011-01-01



Предисловие

Цели  и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения"

Сведения  о стандарте

1  ПОДГОТОВЛЕН Федеральным государственным учреждением "Научно-учебный центр "Сварка и контроль" при МГТУ им. Н.Э.Баумана (ФГУ НУЦСК при МГТУ им. Н.Э.Баумана), Национальным агентством контроля и сварки (НАКС) на основе собственного аутентичного перевода стандарта, указанного в пункте 4

2  ВНЕСЕН Техническим комитетом по стандартизации ТК 364 "Сварка и родственные процессы"

3  УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 15 декабря 2009 г. N 1086-ст

4  Настоящий стандарт идентичен международному стандарту ИСО 6520-2:2001* "Сварка и родственные процессы. Классификация дефектов геометрии и сплошности в металлических материалах. Часть 2. Сварка давлением" (ISO 6520-2:2001 "Welding and allied process - Classification of geometric imperfections in metallic materials - Part 2: Welding with pressure")

________________

*  Доступ к международным и зарубежным документам, упомянутым здесь и далее по тексту, можно получить, перейдя по ссылке. - Примечание изготовителя базы данных.

5  ВВЕДЕН ВПЕРВЫЕ

Информация  об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет

Введение

Международный  стандарт ИСО 6520-2 разработан Европейским комитетом по стандартизации (CEN) совместно с техническим комитетом ИСО/ТК 44 "Сварка и родственные процессы", подкомитетом ПК 7 "Термины и определения" в соответствии с соглашением о техническом сотрудничестве между ISO и CEN.

Стандарты  серии ИСО 6520 включают в себя следующие части, объединенные под общим названием "Сварка и родственные процессы. Классификация дефектов геометрии и сплошности в металлических материалах":

-  часть 1. Сварка плавлением;

-  часть 2. Сварка давлением.

     1 Область применения

Настоящий  стандарт объединяет и классифицирует возможные дефекты в сварных швах, полученных сваркой давлением. Устанавливается единообразие обозначений. Охватываются только вид, форма и размеры различных дефектов, вызванных сваркой давлением. Дефекты металлургического характера не рассматриваются. Дефекты, вызванные не сварочной операцией, вызванные, например, дополнительными напряжениями, нагрузками или окружающей средой, в этот стандарт не включены.

Информация,  касающаяся последствий влияния указанных дефектов и использования конкретных конструкций, не дается, так как она зависит от конкретных требований к сварному соединению.

     2 Нормативные ссылки

В  настоящем стандарте использованы ссылки на следующий международный стандарт*:

_______________

*  Таблицу соответствия национальных стандартов международным см. по ссылке. - Примечание изготовителя базы данных.

ЕН  ИСО 6520-1 Сварка и родственные процессы. Классификация дефектов геометрии и сплошности в металлических материалах. Часть 1. Сварка плавлением (ИСО 6520-1:1998)

Для  датированных ссылок последующие поправки или изменения любых из этих публикаций действительны для настоящего стандарта только после введения поправок и изменений к нему. Для недатированных ссылок применяется последнее издание приведенного стандарта (включая изменения).

Примечание  - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов и классификаторов в информационной системе общего пользования - на официальном сайте национального органа Российской Федерации по стандартизации в сети Интернет или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный документ заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) документом. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

     3 Классификация

Дефекты  классифицируются в следующие шесть групп:

Р1: трещины;

Р2: полости;

Р3: твердые включения;

Р4: несплавление;

Р5: дефект формы;

Р6: любые другие дефекты, которые не включены в группы Р1-Р5.

Буква  "Р" означает сварку давлением.

Наименования,  определения и обозначения дефектов приведены в таблице 1:

В  таблице приведены:

-  в графе 1 - трехзначное цифровое обозначение каждого дефекта или четырехзначное цифровое обозначение его разновидностей;

-  в графе 2 - наименование дефекта на русском, французском и немецком языках;

-  в графе 3 - определение и/или поясняющий текст;

-  в графе 4 - рисунки, дополняющие определение при необходимости.

Используется  такая же система обозначения, как и в стандарте EN ISO 6520-1.

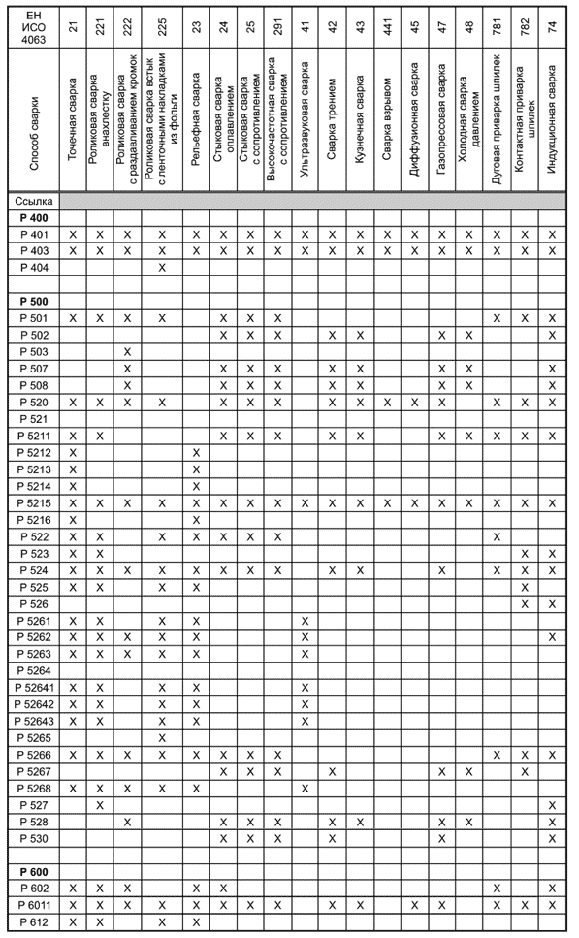

В  таблице А.1 приведены процессы сварки, при которых могут возникнуть дефекты, перечисленные в настоящем стандарте.

Таблица 1 - Классификация





Обозна-

чение дефекта



Наименование дефекта


Определение и/или пояснение дефекта


Рисунки сварных швов и соединений с дефектами


1


2


3


4


Группа 1 - Трещины


Р 100


Трещины

Fissure



Нарушение сплошности, вызванное локальным разрывом, который может быть результатом охлаждения или приложения напряжений




Р 1001


Микротрещины


Трещина, видимая обычно под микроскопом






Microfissure















Р 101


Продольная трещина


Fissure longitudinale



Трещина, в большей части параллельная оси шва. Трещина может находиться:

Р 1011




в шве,




Р 1013




в зоне термического влияния (ЗТВ),




Р 1014




в основном металле




Р 102


Поперечная трещина


Fissure transversale



Трещина, большая часть которой расположена перпендикулярно к оси шва. Она может находиться:

Р 1021




в шве,




Р 1023




в ЗТВ,




Р 1024




в основном металле




Р 1100


Разветвленная трещина


Fissure rayonnante (au centre du noyau)

in Linsenmitte


Многочисленные трещины, расходящиеся от общей центральной точки и обычно расположенные в литом ядре сварной точки




Р 1200


Трещина на краю литого ядра сварной точки


Fissure au bord du noyau


am Linsenrand


Трещина, часто в форме запятой, которая может простираться в ЗТВ




Р 1300


Трещина в плоскости соединения

Fissure dans le plan de joint


in der Verbindungsebene


Трещины, обычно направленные к краю области литого ядра




Р 1400


Трещина в зоне термического влияния (ЗТВ)

Fissure dans la zone thermiquement (ZAT)

in der (WEZ)


См. столбец 2




Р 1500


Трещина в основном металле (вне ЗТВ)


См. столбец 2




Р 1600


Поверхностная трещина


Fissure




Трещина, выходящая на поверхность в зоне шва




Р 1700


Трещина в форме крючка


Fissure en forme de virgule




Трещина в зоне осадки металла, часто начинается от включений




Группа 2 - Полости


Р 200


Полость


Hohlraum


См. столбец 2




Р 201


Газовая раковина


Soufflure






Полость, заполненная захваченным газом в области литого ядра, в шве или в зоне термического влияния (ЗТВ)



Р 2011


Газовая пора

Soufflure


Gaspore


Газовая раковина практически сферической формы




Р 2012


Равномерная пористость


Soufflures


verteilte




Ряд газовых пор, распределенных сравнительно равномерно по металлу шва




Р 2013


Локализованная (кластерная) пористость


Nid de soufflures

Porennest


Равномерно распределенная группа пор




Р 2016


Червеобразная раковина


Soufflure vermiculaire


Schlauchpore


Трубчатая полость в металле сварного шва, обычно такие полости объединены в группы и расположены в виде колосовидных образований




Р 202


Усадочная раковина


Retassure

Lunker


Полость, образованная в металле сварного шва во время кристаллизации




Р 203


Раковина, образованная при сварочной проковке


Retassure de forgeage


Schmiedelunker


Полость, образованная от недозакрывшейся при сварке полости; может проявиться при усадке




Группа 3 - Твердые включения


Р 300


Твердое включение


Твердое инородное вещество в сварном шве




Р 301


Шлаковое включение


Неметаллические включения в сварном шве (одиночное или группа)




Р 303


Оксидное включение


Тонкие включения оксидов металлов в сварном шве (одиночные или группа)





Р 304


Металлическое включение

Inclusion






Частица инородного металла, попавшая в металл шва




Р 306


Вкрапление литого металла

Inclusion de fondu






Внутренний выплеск металла, включая загрязнения




Группа 4 - Непровар


Р 400


Несплавление

Inclusion de fondu






Неполное расплавление в соединении




Р 401


Отсутствие шва

Absence de fusion

Keine Bindung


Свариваемые поверхности не соединились




Р 403


Недостаточное расплавление (непроваренный шов)


Fusion (point )


Bindung


Свариваемые поверхности соединились лишь частично или недостаточно




Р 404


Недостаточно приваренная фольга


Manque de liaison du feuillard

verbundene Folie


Расплавление между рабочими поверхностями и листами фольги недостаточное




Группа 5 - Неправильная форма и размеры


Р 500


Неправильная форма

Forme


Formabweichung


Отклонение от требуемой формы соединения




Р 501


Подрез

Caniveau

Kerbe


Канавка на поверхности, образовавшаяся в результате сварки




Р 502


Чрезмерная осадка металла

Bourrelet excessif

Zu Stauchwulst


Осадка металла превышает установленные пределы




Р 503


Неправильная установка деталей или электродов


Ecrasement insuffisant

Zu



Чрезмерная толщина шва как результат неправильной установки деталей или электродов при роликовой сварке с раздавливанием кромок




Р 507


Линейное смещение


d’alignement


Kantenversatz


Смещение друг относительно друга осей двух свариваемых параллельных поверхностей деталей




Р 508


Угловое смещение


angulaire


Winkelversatz


Непараллельность лицевых поверхностей свариваемых деталей (или расположение под определенным углом)



Р 520


Коробление


Verzug


Отклонение поверхности сваренных заготовок от требуемых размеров и формы




Р 521


Неправильные размеры литого ядра или сварного шва

Dimensions incorrectes du noyau ou de la soudure


Linsen- oder





Отклонение размеров литого ядра или сварного шва от требуемых




Р 5211


Недостаточная величина литого ядра или осадки


Epaisseur insuffisante du noyau ou largeur insuffisante de la soudure


Unzureichende

Linsendicke oder unzurei-chender Stauchwulst bzw. Stauchgrat


Объем литого ядра или выдавленного при осадке металла слишком мал




Р 5212


Чрезмерная толщина литого ядра

Epaisseur excessive du noyau


Linsendicke


Толщина литого ядра больше, чем требуется




Р 5213


Слишком маленький диаметр литого ядра


insuffisant du noyau

Linsendurchmesser zu klein


Диаметр литого ядра меньше, чем это требуется




Р 5214


Слишком большой диаметр литого ядра


excessif du noyau


Linsendurchmesser zu



Диаметр литого ядра больше, чем это требуется




Р 5215


Асимметрия литого ядра или области осадки

Noyau ou soudure


Asymmetrische Linsen- oder Wulst bzw. Gratausbildung


Асимметрия формы и/или расположения литого ядра или объема




Р 5216


Недостаточная глубина проплавления в зоне литого ядра

insuffisante du noyau

Unzureichende Linseneindringtiefe


Глубина проплавления в зоне литого ядра в одной из соединяемых деталей, измеренная от плоскости соединения, недостаточна



Номинальный размер


Р 522


Прожог с одной стороны


Noyau en surface

Einseitig durchgeschmolzener





Глухое отверстие в месте сварного шва, образовавшееся из-за выплеска расплавленного металла




Р 523


Прожог зоны литого ядра или шва

Soudure ou noyau (e)


Durchgeschmolzener

oder durchgeschmolzene






Сквозное отверстие в месте шва, вызванное выплеском расплавленного металла




Р 524


Слишком большая зона термического влияния


Zone thermiquement excessive

Zu



ЗТВ больше, чем требуется




Р 525


Слишком большое расхождение листов


Ecartement excessif des



 Klaffen


Зазор между поверхностями сваренных деталей больше максимально допустимого




Р 526


Дефект поверхности


de surface




Отклонение внешнего вида поверхности сваренной детали от требуемого непосредственно после сварки




Р 5261


Углубления

Creux



Местные углубления на поверхности сваренного изделия в месте касания электрода




Р 5262


Выступ на поверхности


la surface




Буртики материала, образовавшиеся в виде высадки осадки или грата рядом с местом вдавливания электрода




Р 5263


Налипание материала электрода

de la surface de la


Anhaftender Elektrodenwerkstoff


Материал электрода прилипает к поверхности сваренного изделия




Р 5264


Неправильное вдавливание электрода

Indentation incorrecte




Elektrodeneindruck


Отклонение размеров отпечатка электрода от требуемых




Р 52641


Чрезмерное вдавливание


Indentation excessive

Zu Eindruckdurchmesser


Может быть следующее: диаметр или ширина вдавливания больше, чем требуется;




Р 52642


Чрезмерная глубина вдавливания электрода


Indentation trop profonde

Zu tiefer Elektrodeneindruck


глубина вдавливания электрода больше, чем требуется;



Р 52643


Неодинаковое вдавливание электрода

Indentation


Elektrodeneindruck


глубина и/или диаметр или ширина вдавливания не постоянны




Р 5265


Оплавление поверхности фольги

Fusion superficielle du feuillard


Anschmelzung der





См. столбец 2




Р 5266


Оплавление в месте зажимов (из-за пригорания)

Fusion locale due aux


Schmorstelle


Оплавление на поверхности сваренного изделия в месте токоподводов




Р 5267


Следы от зажимов

Marque de


Spannmarkierung


Механическое повреждение поверхности изделия от зажимов




Р 5268


Поврежденное покрытие






Beschichtung


См. столбец 2




Р 527


Прерывающийся шов

Soudure discontinue


Diskontinuierliche Naht


Недостаточное перекрытие сварных точек для образования сплошного сварного шва


Р 528


Перекошенный шов

Soudure biaise

Nahtversatz


См. столбец 2




Р 529


Смещение листов фольги


des feuillards


Folienversatz


Два листа фольги смещаются по отношению друг к другу




Р 530


"Вздутое" соединение

"Belled" joint

Evasement Aufweitung


Сваренные трубы расширяются в области шва




Группа 6 - Прочие дефекты


Р 600


Прочие дефекты

divers

Sonstige






Все дефекты, которые нельзя отнести к группам 1-5




Р 602


Брызги металла

Projection (perles)

Spritzer


Металлические капли, прилипшие к поверхности сваренного изделия




Р 6011


Цвета побежалости (видимая окисная пленка)

Couleurs de revenu


Anlauffarben


Окисленная поверхность в зоне сварной точки или сварного шва




Р 612


Выдавливание материала (выплеск шва)

Расплавленный металл, удаленный из зоны шва, включая брызги и выплески






Приложение А

(справочное)

Дефекты и процессы сварки

Таблица А.1 - Процессы сварки, при которых могут встречаться дефекты, перечисленные в настоящем стандарте




Продолжение таблицы А.1



Приложение ДА

(обязательное)



Сведения о соответствии ссылочных международных стандартов ссылочным национальным стандартам Российской Федерации (и действующим в этом качестве межгосударственным стандартам)

Таблица ДА.1




Обозначение ссылочного международного стандарта


Степень соответствия


Обозначение и наименование соответствующего национального стандарта


ЕН ИСО 6520-1


-

*


* Соответствующий национальный стандарт отсутствует. До его утверждения рекомендуется использовать перевод на русский язык данного международного стандарта. Перевод данного международного стандарта находится в Федеральном информационном фонде технических регламентов и стандартов.





Библиография



[1]

EN 24063:1992 (ISO 4063:1990) Сварка, высокотемпературная пайка, низкотемпературная пайка и пайка-сварка металлов. Перечень процессов и их идентификационных номеров для представления на чертежах


Электронный текст документа

подготовлен ЗАО "Кодекс" и сверен по:

официальное издание

М.: Стандартинформ, 2011




Хотите оперативно узнавать о новых публикациях нормативных документов на портале? Подпишитесь на рассылку новостей!

Все ГОСТы >>    ГОСТы «Инструменты >>





Смотри также: Каталог «Инструменты» >>
Фотогалереи (53) >>
Статьи (102) >>
ГОСТы (150) >>
СНиПы (2) >>
СанПиНы (1) >>
Задать вопрос в форуме >>
Строительные блоги (4) >>
Подписка на рассылки >>
VashDom.Ru: перейти в раздел
  поиск


 Copyright © 1999-2016 ВашДом.Ру - проект маркетинговой группы "Текарт"
 По вопросам связанным с работой портала вы можете связаться с нашей службой поддержки или оставить заявку на рекламу.

Рейтинг@Mail.ru
наверх
