ГОСТ 6449.1-82

Группа К20


МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ИЗДЕЛИЯ ИЗ ДРЕВЕСИНЫ И ДРЕВЕСНЫХ МАТЕРИАЛОВ

Поля допусков для линейных размеров и посадки

Products of wood and wooden materials.

Tolerance zones for linear dimensions and recommended fits



ОКСТУ 5302

Дата введения 1984-01-01


ИНФОРМАЦИОННЫЕ ДАННЫЕ


1. РАЗРАБОТАН И ВНЕСЕН Министерством лесной, целлюлозно-бумажной и деревообрабатывающей промышленности СССР


2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 26.03.82 N 1286


3. ВЗАМЕН ГОСТ 6449-76 в части разд.1.


4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ


Обозначение НТД, на который дана ссылка


Номер пункта

ГОСТ 25346-89

1.1; 3.1


ГОСТ 25348-82

3.1




5. Ограничение срока действия снято по протоколу N 3-93 Межгосударственного Совета по стандартизации, метрологии и сертификации (ИУС 5-6-93)


6. ИЗДАНИЕ с Изменением N 1, утвержденным в феврале 1988 г. (ИУС 5-88)



Настоящий стандарт распространяется на детали и сборочные единицы из древесины и древесных материалов и устанавливает поля допусков сопрягаемых и несопрягаемых элементов с номинальными линейными размерами до 10000 мм и рекомендуемые посадки.


(Измененная редакция, Изм. N 1).




1. ОБЩИЕ ПОЛОЖЕНИЯ


1.1. Основные положения, термины, определения и обозначения - по ГОСТ 25346.


1.2. Поля допусков, устанавливаемые по данному стандарту, должны ограничивать суммарные погрешности линейных размеров деталей и сборочных единиц, включающие величину изменений этих размеров при колебаниях влажности материалов в допускаемых пределах.




2. КВАЛИТЕТЫ И ДОПУСКИ


2.1. Устанавливается девять квалитетов: 10, 11... 18 с обозначениями допусков, соответственно 1T 10, 1T 11, ... 1Т 18.


2.2. Числовые значения допусков приведены в приложении 1.




3. ПОЛЯ ДОПУСКОВ И ПРЕДЕЛЬНЫЕ ОТКЛОНЕНИЯ


3.1. Устанавливается два положения полей допусков отверстий и одиннадцать положений полей допусков валов с буквенными обозначениями (чертеж):


отверстий - , ;


валов - , , , , , , , , , , .

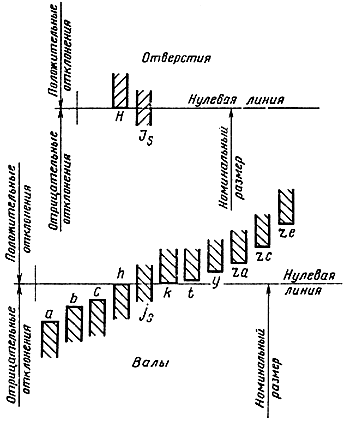

Положения полей допусков относительно нулевой линии определяются основными отклонениями, зависящими от интервалов номинальных размеров.


Числовые значения основных отклонений валов по интервалам номинальных размеров приведены в справочных приложениях 2 и 3.


Примечания:


1. Настоящим стандартом установлены не предусмотренные ГОСТ 25346 и ГОСТ 25348 основные отклонения:


- для размеров до 50 мм;


- для размеров свыше 500 до 3150 мм;


- для размеров свыше 3150 мм.


2. Числовые значения основных отклонений, принятых по ГОСТ 25346, округлены до 0,01 мм.




Относительные положения полей допусков для данного интервала размеров




(Измененная редакция, Изм. N 1).


3.2. Поля допусков и числовые значения предельных отклонений отверстий должны соответствовать указанным в табл.1.



Таблица 1

Поля допусков и предельные отклонения отверстий

мм


Интервал размеров

Поля допусков отверстий


10

10

11

11

12

12

13


13

14

До 3

-

-

-

-

+0,10

0

±0,05

+0,14

0

±0,07

+0,25

0


Св. 3 до 6

-

-

-

-

+0,12

0


±0,06

+0,18

0

±0,09

+0,30

0

Св. 6 до 10

-

-

-

-

+0,15

0


±0,07

+0,22

0

±0,11

+0,36

0

Св. 10 до 18

-

-

-

-

+0,18

0


±0,09

+0,27

0

±0,13

+0,43

0

Св. 18 до 30

-

-

-

-

+0,21

0


±0,10

+0,33

0

±0,16

+0,52

0

Св. 30 до 50

-

-

-

-

+0,25

0


±0,12

+0,39

0

±0,19

+0,62

0

Св. 50 до 80

-

-

+0,19

0

±0,09

+0,30

0


±0,15

+0,46

0

±0,23

+0,74

0

Св. 80 до 120

-

-

+0,22

0

±0,11

+0,35

0


±0,17

+0,54

0

±0,27

+0,87

0

Св. 120 до 180

-

-

+0,25

0

±0,12

+0,40

0


±0,20

+0,63

0

±0,31

+1,00

0

Св. 180 до 250

-

-

+0,29

0

±0,I4

+0,46

0


±0,23

+0,72

0

±0,36

+1,15

0

Св. 250 до 315

-

-

+0,32

0

±0,16


+0,52

0


±0,26

+0,81

0

±0,40

+1,30

0

Св. 315 до 400

-

-

+0,36

0

±0,18

+0,57

0


±0,28

+0,89

0

±0,44

+1,40

0

Св. 400 до 500

-

-

+0,40

0

±0,20

+0,63

0


±0,31

+0,97

0

±0,48

+1,55

0

Св. 500 до 630

-

-

+0,44

0

±0,22

+0,70

0


±0,35

+1,10

0

±0,55

+1,75

0

Св. 630 до 800

-

-

+0,50

0

±0,25

+0,80

0


±0,40

+1,25

0

±0,62

+2,00

0

Св. 800 до 1000

-

-

+0,56

0

±0,28

+0,90

0


±0,45

+1,40

0

±0,70

+2,30

0

Св. 1000 до 1250

-

-

+0,66

0

±0,33

+1,05

0


±0,52

+1,65

0

±0,82

+2,60

0

Св. 1250 до 1600

+0,50

0

±0,25

+0,78

0

±0,39

+1,25

0


±0,62

+1,95

0

±0,97

+3,10

0

Св. 1600 до 2000

+0,60

0

±0,30

+0,92

0

±0,46

+1,50

0


±0,75

+2,30

0

±1,15

+3,70

0

Св. 2000 до 2500

+0,70

0

±0,35

+1,10

0

±0,55

+1,75

0


±0,87

+2,80

0

±1,40

+4,40

0

Св. 2500 до 3150

+0,86

0

±0,43

+1,35

0

±0,67

+2,10

0


± 1,05

+3,30

0

±1,65

+5,40

0

Св. 3150 до 4000

+1,05

0

±0,52

+1,65

0

±0,82

+2,60

0


±1,30

+4,10

0

±2,05

+6,60

0

Св. 4000 до 5000

+1,30

0

±0,65

+2,00

0

±1,00

+3,20

0


±1,60

+5,00

0

±2,50

+8,00

0

Св. 5000 до 6300

+1,55

0

±0,77

+2,50

0

±1,25

+4,00

0


±2,00

+6,20

0

±3,10

+9,80

0

Св. 6300 до 8000

+1,95

0

±0,97

+3,10

0

±1,55

+4,90

0

±2,45

+7,60

0

±3,80

+12,00

0


Св. 8000 до 10000

+2,40

0

±1,20

+3,80

0

±1,90

+6,00

0


±3,00

+9,40

0

±4,70

+15,00

0


Продолжение табл.1

мм


Интервал размеров

Поля допусков отверстий


14

15

15

16

16

17

17

18

18

До 3

±0,12

+0,40

0

±0,20

+0,60

0


±0,30

+1,00

0

±0,50

+1,40

0

±0,70

Св. 3 до 6

±0,15

+0,48

0

±0,24

+0,75

0


±0,37

+1,20

0

±0,60

+1,80

0

±0,90

Св. 6 до 10

±0,18

+0,58

0

±0,29

+0,90

0

±0,45

+1,50

0

±0,75

+2,20

0


±1,10

Св. 10 до 18

±0,21

+0,70

0

±0,35

+1,10

0

±0,55

+1,80

0

±,0,90

+2,70

0


±1,35

Св. 18 до 30

±0,26

+0,84

0

±0,42

+1,30

0

±0,65

+2,10

0

±1,05

+3,30

0


±1,65


Св. 30 до 50

±0,31

+1,00

0

±0,50

+1,60

0

±0,80

+2,50

0

±1,25

+3,90

0


±1,95

Св. 50 до 80

±0,37

+1,20

0

±0,60

+1,90

0

±0,95

+3,00

0

±1,50

+4,60

0


±2,30

Св. 80 до 120

±0,43

+1,40

0

±0,70

+2,20

0

±1,10

+3,50

0

±1,75

+5,40

0


±2,70

Св. 120 до 180

±0,50

+1,60

0

±0,80

+2,50

0

±1,25

+4,00

0

±2,00

+6,30

0


±3,15

Св.180 до 250

±0,57

+1,85

0

±0,92

+2,90

0

±1,45

+4,60

0

±2,30

+7,20

0


±3,60

Св. 250 до 315

±0,65

+2,10

0

±1,05

+3,20

0

±1,60

+5,20

0

±2,60

+8,10

0


±4,05

Св. 315 до 400

±0,70

+2,30

0

±1,15

+3,60

0

±1,80

+5,70

0

±2,85

+8,90

0


±4,45

Св. 400 до 500

±0,77

+2,50

0

±1,25

+4,00

0

±2,00

+6,30

0

±3,15

+9,70

0


±4,85

Св. 500 до 630

±0,87

+2,80

0

±1,40

+4,40

0

±2,20

+7,00

0


±3,50

-

-

Св. 630 до 800

±1,00

+3,20

0

±1,60

+5,00

0

±2,50

+8,00

0


±4,00

-

-

Св. 800 до 1000

±1,15

+3,60

0

±1,80

+5,60

0

±2,80

+9,00

0


±4,50

-

-

Св. 1000 до 1250

±1,30

+ 4,20

0

±2,10

+6,60

0

±3,30

+10,50

0


±5,25

-

-

Св. 1250 до 1600

±1,55

+5,00

0

±2,50

+7,80

0

±3,90

+12,50

0


±6,25

-

-

Св 1600 до 2000

±1,85

+6,00

0

±3,00

+9,20

0

±4,60

+15,00

0


±7,50


-

-

Св. 2000 до 2500

±2,20

+7,00

0

±3,50

+11,0

0

±5,50

+17,50

0


±8,75

-

-

Св. 2500 до 3150

±2,70

+8,60

0

±4,30

+13,50

0


±6,75

+21,00 0


±10,50

-

-

Св. 3150 до 4000

±3,30

+10,50

0

±5,25

+16,50

0

±8,25

+26,00

0


±13,00

-

-

Св. 4000 до 5000

±4,00

+13,00

0

±6,50

+20,00

0

±10,00

+32,00

0


±16,00

-

-

Св. 5000 до 6300

±4,90

+15,50

0

±7,75

+25,00

0

±12,50

+40,00

0


± 20,00

-

-

Св. 6300 до 8000

±6,00

+19,50

0

±9,75

+31,00

0

±15,50

+49,00

0


±24,50

-

-

Св. 8000 до 10000

±7,50

+24,00

0

±12,00

+38,00

0

±19,00

+60,00

0


±30,00

-

-



3.3. Поля допусков валов, установленные в диапазонах номинальных размеров до 500 мм и свыше 500 до 10000 мм, указаны в табл.2 и 3.

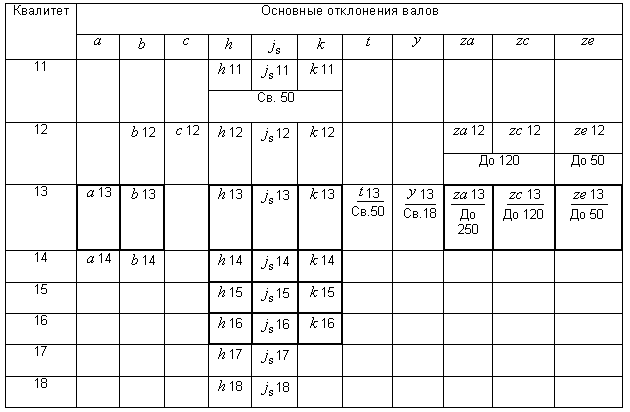

Таблица 2


Поля допусков валов для номинальных размеров до 500 мм



Примечания:


1. Для полей допусков валов, установленных в более ограниченных диапазонах размеров, в числителе указано поле допуска, а в знаменателе - диапазон размеров в миллиметрах.


2. Прямоугольной рамкой обозначены предпочтительные поля допусков.

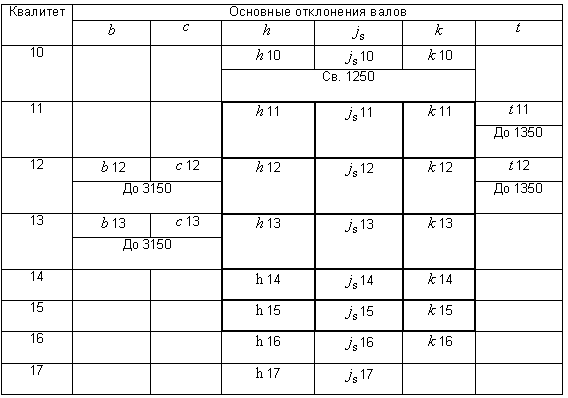

Таблица 3


Поля допусков валов для номинальных размеров свыше 500 до 10000 мм


Примечания:


1. Для полей допусков валов, установленных в более ограниченных диапазонах размеров, в числителе указано поле допуска, а в знаменателе - диапазон размеров в миллиметрах.


2. Прямоугольной рамкой обозначены предпочтительные поля допусков.



Числовые значения предельных отклонений валов должны соответствовать указанным в табл.4 и 5.



Таблица 4

Предельные отклонения валов для номинальных размеров до 500 мм

мм


Интервал размеров

Поля допусков валов


11

11

11

12

12

12

12

12

12

12

12

13

До 3

-

-

-

-0,14

-0,24

-0,06

-0,16


0

-0,10

±0,05


+0,10

0

+0,13

+0,03

+0,16

+0,06

+0,19

+0,09

-0,27

-0,41

Св. 3 до 6

-

-

-

-0,14

-0,26

-0,07

-0,19


0

-0,12

±0,06


+0,12

0

+0,16

+0,04

+0,20

+0,08

+0,24

+0,12

-0,27

-0,45

Св. 6 до 10

-

-

-

-0,15

-0,30

-0,08

-0,23


0

-0,15

±0,07

+0,15

0

+0,20

+0,05

+0,25

+0,10

+0,30

+0,15

-0,28

-0,50

Св. 10 до 14

-

-

-

-0,15

-0,33

-0,09

-0,27

0

-0,18

±0,09


+0,18

0

+0,24

+0,06

+0,31

+0,13

+0,39

+0,21

-0,29

-0,56

Св. 14 до 18

-

-

-

+0,26

+0,08

+0,33

+0,15

+0,42

0,24


Св. 18 до 24

-

-

-

-0,16

-0,37

-0,11

-0,32

0

-0,21

±0,10

+0,21

0

+0,31

+0,10

+0,40

+0,19

+0,51

+0,30


-0,30

-0,63

Св. 24 до 30

-

-

-

+0,33 +0,12

+0,43 +0,22

+0,55 +0,34


Св. 30 до 40

-

-

-

-0,17

-0,42

-0,12

-0,37

0

-0,25

±0,12

+0,25 0

+0,40 +0,15

+0,52 +0,27

+0,68 +0,43

-0,31

-0,70

Св. 40 до 50

-

-

-

-0,18

-0,43

-0,13

-0,38

+0,43 +0,18

+0,57 +0,32

+0,77 +0,52


-0,32

-0,71

Св. 50 до 65

0

-0,19

±0,09

+0,19

0

-0,19

-0,49

-0,14

-0,44

0

-0,30

±0,15

+0,30 0

+0,53 +0,23

+0,70 +0,40


-

-0,34

-0,80

Св. 65 до 80

-0,20

-0,50

-0,15

-0,45

+0,57 +0,27

+0,78 +0,48


-0,36

-0,82

Св. 80 до 100

0

-0,22

±0,11

+0,22

0

-0,22

-0,57

-0,17

-0,52

0

-0,35

±0,17

+0,35 0

+0,66 +0,33

+0,93 +0,58


-

-0,38

-0,92

Св. 100 до 120

-0,24

-0,59

-0,18

-0,53

+0,75 +0,40

+1,04 +0,69


-0,41

-0,95

Св. 120 до 140

0

-0,25

±0,12

+0,25

0

-0,26

-0,66

-0,20

-0,60

0

-0,40

±0,20

+0,40 0

-

-

-

-0,46

-1,09

Св. 140 до 160

-0,28

-0,68

-0,21

-0,61

-0,52

-1,15

Св. 160 до 180

-0,31

-0,71

-0,23

-0,63


-0,58

-1,21

Св. 180 до 200

0

-0,29

±0,14

+0,29

0

-0,34

-0,80

-0,24

-0,70

0

-0,46


±0,23

+0,46 0

-

-

-

-0,66

-1,38

Св. 200 до 225

-0,38

-0,84

-0,26

-0,72


-0,74

-1,46

Св. 225 до 250

-0,42

-0,88


-0,28

-0,74

-0,82

-1,54

Св. 250 до 280

0

-0,32

±0,16

+0,32

0

-0,48

-1,00

-0,30

-0,82

0

-0,52

±0,26

+0,52 0


-

-

-

-0,92 -1,73

Св. 280 до 315

-0,54

-1,06


-0,33

-0,85

-1,05

-1,86

Св. 315 до 355

0

-0,36

±0,18

+0,36

0

-0,60

-1,17

-0,36

-0,93

0

-0,57

±0,28

+0,57 0


-

-

-

-1,20

-2,09

Св. 355 до 400

-0,68

-1,25


-0,40

-0,97

-1,35

-2,24

Св. 400 до 450

0

-0,40

±0,20

+0,40

0

-0,76

-1,39

-0,44

-1,07

0

-0,63

±0,31

+0,63 0


-

-

-

-1,50

-2,47

Св. 450 до 500

-0,84

-1,47


-0,48

-1,11

-1,65

-2,62

Продолжение табл.4

мм


Интервал

размеров

Поля допусков валов

13

13

13

13

13


13

13

13

13

14

14

14

До 3

-0,14

-0,28

0

-0,14

±0,07

+0,14

0

-

-

+0,17 +0,03

+0,20 +0,06

+0,23 +0,09

-0,27

-0,52

-0,14 -0,39

0

-0,25


Св. 3 до 6

-0,14

-0,32

0

-0,18

±0,09

+0,18

0

-

-

+0,22 +0,04

+0,26 +0,08

+0,30 +0,12

-0,27

-0,57

-0,14 -0,44

0

-0,30


Св. 6 до 10

-0,15

-0,37

0

-0,22

±0,11

+0,22

0

-

-

+0,27 +0,05

+0,32 +0,10

+0,37 +0,15

-0,28

-0,64

-0,15 -0,51

0

-0,36


Св. 10 до 14

-0,15

-0,42

0

-0,27

±0,13

+0,27

0

-


-


+0,33 +0,06

+0,40 +0,13

+0,48 +0,21

-0,29

-0,72

-0,15

-0,58

0

-0,43

Св. 14 до 18

-


-


+0,35 +0,08

+0,42 +0,15

+0,51 +0,24


Св. 18 до 24

-0,16

-0,49

0

-0,33

±0,16

+0,33

0

-

+0,39 +0,06

+0,43 +0,10

+0,52 +0,19

+0,63 +0,30

-0,30

-0,82

-0,16

-0,68

0

-0,52


Св. 24 до 30

-

+0,40 +0,07

+0,45 +0,12

+0,55 +0,22

+0,67 +0,34


Св. 30 до 40

-0,17

-0,56

0

-0,39

±0,19

+0,39

0

-

+0,48 +0,09

+0,54 +0,15

+0,66 +0,27

+0,82 +0,43


-0,31

-0,93

-0,17

-0,79

0

-0,62

Св. 40 до 50

-0,18

-0,57

0

-0,39

±0,19

+0,39

0

-

+0,50 +0,11

+0,57 +0,18

+0,71 +0,32

+0,91 +0,52


-0,32

-0,94

-0,18

-0,80

0

-0,62

Св. 50 до 65

-0,19

-0,65

0

-0,46

±0,23


+0,46

0

+0,53

+0,07

+0,60 +0,14

+0,69 +0,23

+0,86 +0,40


-

-0,34

-1,08

-0,19

-0,93

0

-0,74

Св. 65 до 80

-0,20

-0,66


+0,63

+0,17

+0,73

+0,27

+0,94

+0,48


-

-0,36

-1,10

-0,20

-0,94

Св. 80 до 100

-0,22

-0,76

0

-0,54

±0,27


+0,54

0

+0,63

+0,09

+0,75

+0,21

+0,87

+0,33

+1,12

+0,58

-

-0,38

-1,25

-0,22

-1,09

0

-0,87


Св. 100 до 120

-0,24

-0,78

+0,64 +0,10

+0,79 +0,25

+0,94 +0,40

+1,23 +0,69

-

-0,41

-1,28


-0,24

-1,11

Св. 120 до 140

-0,26

-0,89

0

-0,63

±0,31


+0,63

0

+0,75 +0,12

+0,93 +0,30

+1,10 +0,47

-

-

-0,46

-1,46

-0,26

-1,26

0

-1,00


Св. 140 до 160

-0,28

-0,91

+0,76 +0,13

+0,97 +0,34

+1,16 +0,53

-

-

-0,52

-1,52

-0,28

-1,28


Св. 160 до 180

-0,31

-0,94

+0,78 +0,15

+1,01 +0,38

+1,23 +0,60

-

-

-0,58

-1,58


-0,31

-1,31

Св. 180 до 200

-0,34

-1,06

0

-0,72

±0,36


+0,72

0

+0,89 +0,17

+1,14 +0,42

+1,39 +0,67


-

-

-0,66

-1,81

-0,34

-1,49

0

-1,15

Св. 200 до 225

-0,38

-1,10

+0,90 +0,18

+1,19 +0,47

+1,46 +0,74

-

-

-0,74 -1,89

-0,38

-1,53


Св. 225 до 250

-0,42

-1,14

+0,92 +0,20

+1,24 +0,52

+1,54 +0,82

-

-

-0,82

-1,97


-0,42

-1,57

Св. 250 до 280

-0,48

-1,29

0

-0,81

±0,40


+0,81

0

+1,03 +0,22

+1,39 +0,58

-

-

-

-0,92

-2,22

-0,48

-1,78

0

-1,30


Св. 280 до 315

-0,54

-1,35

+1,05 +0,24

+1,46 +0,65

-

-

-

-1,05

-2,35


-0,54

-1,84

Св. 315 до 355

-0,60

-1,49

0

-0,89

±0,44


+0,89

0

+1,16

+0,27

+1,62 +0,73

-

-

-

-1,20

-2,60

-0,60

-2,00

0

-1,10

Св. 355 до 400

-0,68

-1,57

+1,18 +0,29

+1,71 +0,82

-

-

-

-1,35

-2,75


-0,68

-2,08

Св. 400 до 450

-0,76

-1,73

0

-0,97

±0,48

+0,97

0

+1,30 +0,33

+1,89 +0,92

-

-

-

-1,50

-3,05

-0,76

-2,31

0

-1,55


Св. 450 до 500

-0,84

-1,81

+1,33

+0,36

+1,97

+1,00

-

-

-

-1,65

-3,20


-0,84

-2,39

Продолжение табл.4


мм


Интервал размеров

Поля допусков валов


14

14

15

15

15

16


16

16

17

17

18

18

До 3

±0,12

+0,25

0

0

-0,40

±0,20

+0,40 0

0

-0,60

±0,30

+0,60

0

0

-1,00


±0,50

0

-1,40

±0,70

Св. 3 до 6

±0,15

+0,30

0

0

-0,48

±0,24

+0,48 0

0

-0,75

±0,37

+0,75 0

0

-1,20


±0,60

0

-1,80

±0,90

Св. 6 до 10

±0,18

+0,36

0

0

-0,58

±0,29

+0,58 0

0

-0,90

±0,45

+0,90 0

0

-1,50


±0,75

0

-2,20

±1,10

Св. 10 до 14

±0,21


+0,43

0

0

-0,70

±0,35


+0,70

0

0

-1,10

±0,55


+1,10

0

0

-1,80

±0,90


0

-2,70

±1,35


Св. 14 до 18

Св. 18 до 24

±0,26


+0,52

0

0

-0,84

±0,42


+0,84

0

0

-1,30

±0,65


+1,30

0

0

-2,10

±1,05


0

-3,30

±1,65


Св. 24 до 30

Св. 30 до 40

±0,31

+0,62 0

0

-1,00

±0,50

+1,00 0

0

-1,60

±0,80

+1,60

0

0

-2,50

±1,25

0

-3,90

±1,95

Св. 40 до 50









Св. 50 до 65

±0,37


+0,74

0

0

-1,20

±0,60


+1,20

0

0

-1,90

±0,95


+1,90

0

0

-3,00

±1,5


0

-4,60

±2,30


Св. 65 до 80


Св. 80 до 100

±0,43


+0,87

0

0

-1,40

±0,70

+1,40

0

0

-2,20

±1,10


+2,20

0

0

-3,50

±1,75


0

-5,40

±2,70

Св. 100 до 120

Св. 120 до 140

±0,50


+1,00

0

0

-1,60

±0,80


+1,60

0

0

-2,50

±1,25


+2,50 0

0

-4,00

±2,00

0

-6,30

±3,15

Св. 140 до 160

Св. 160 до 180

Св. 180 до 200

±0,57


+1,15

0

0

-1,85

±0,92


+1,85

0

0

-2,90

±1,45

+2,90

0

0

-4,60

±2,30


0

-7,20

±3,60

Св. 200 до 225

Св. 225 до 250

Св. 250 до 280

±0,65

+1,30

0

0

-2,10

±1,05


+2,10

0

0

-3,20

±1,60


+3,20

0

0

-5,20

±2,60


0

-8,10

±4,05


Св. 280 до 315

Св. 315 до 355

±0,70

+1,40

0

0

-2,30

±1,15


+2,30

0

0

-3,60

±1,80


+3,60

0

0

-5,70

±2,85


0

-8,90

±4,45


Св. 355 до 400

Св. 400 до 450

±0,77

+1,55

0

0

-2,50

±1,25

+2,50

0

0

-4,00

±2,00


+4,00

0

0

-6,30

±3,15


0

-9,70

±4,85


Св. 450 до 500


Таблица 5


Предельные отклонения валов для номинальных размеров свыше 500 до 10000 мм

мм


Интервал размеров

Поля допусков валов

10

10

10

11

11

11

11

12

12

12

12

12

12

13

13

Св. 500 до 560

-


-


-


0

-0,44

±0,22

+0,44

0

+0,84 +0,40


-1,00

-1,70

-0,52

-1,22

0

-0,70

±0,35

+0,70

0

+1,10

+0,40

-1,00

-2,10

-0,52

-1,62

Св. 560 до 630

+0,89 +0,45


-0,58

-1,28

+1,15 +0,45

-0,58

-1,68

Св. 630 до 710

-


-


-


0

-0,50

±0,25

+0,50

0

+1,00 +0,50


-1,30

-2,10

-0,64

-1,44

0

-0,80

±0,40

+0,80

0

+1,30 +0,50

-1,30

-2,55

-0,64

-1,89

Св. 710 до 800

+1,06 +0,56


-0,70

-1,50

+1,36 +0,56

-0,70 -1,95

Св. 800 до 900

-


-


-


0

-0,56

±0,28

+0,56

0

+1,18 +0,62


-1,60

-2,50

-0,78

-1,68

0

-0,90

±0,45

+0,90

0

+1,52 +0,62

-1,60

-3,00

-0,78

-2,18

Св. 900 до 1000

+1,24 +0,68


-0,86

-1,76

+1,58 +0,68

-0,86

-2,26

Св. 1000 до 1120

-


-


-


0

-0,66

±0,33

+0,66

0

+1,44 +0,78


-2,00

-3,05

-0,94

-1,99

0

-1,05

±0,52

+1,05

0

+1,83 +0,78

-2,00

-3,65

-0,94

-2,59

Св. 1120 до
1250

+1,50 +0,84


-1,05

-2,10

+1,89 +0,84

-1,05

-2,70

Св. 1250 до 1400

0

-0,50

±0,25

+0,50

0

0

-0,78

±0,39

+0,78

0


+1,74 +0,96


-2,50

-3,75

-1,15

-2,40

0

-1,25

±0,62

+1,25

0

+2,21 +0,96

-2,50

-4,45

-1,15

-3,10

Св. 1400 до 1600

+1,83 +1,05


-1,30

-2,55

+2,30 +1,05

-1,30

-3,25

Св. 1600 до 1800

0

-0,60

±0,30

+0,60

0

0

-0,92

±0,46

+0,92

0

+2,12 +1,20


-3,20

-4,70

-1,45

-2,95

0

-1,50

±0,75

+1,50

0

+2,70 +1,20

-3,20

-5,50

-1,45

-3,75

Св. 1800 до 2000

+2,27 +1,35


-1,60

-3,10

+2,85 +1,35

-1,60

-3,90

Св. 2000 до 2240

0

-0,70

±0,35

+0,70

0

0

-1,10

±0,55

+1,10

0

+2,60 +1,50


-4,00

-5,75

-1,80

-3,55

0

-1,75

±0,87

+1,75

0

+3,25 +1,50

-4,00

-6,80

-1,80

-4,60

Св. 2240 до 2500

+2,75 +1,65


-2,00

-3,75

+3,40 +1,65

-2,00

-4,80

Св. 2500 до 2800

0

-0,86

±0,43

+0,86

0

0

-1,35

±0,67

+1,35

0

+3,25 +1,90


-5,00

-7,10

-2,20

-4,30

0

-2,10

±1,05

+2,10

0

+4,00 +1,90

-5,00

-8,30

-2,20

-5,50

Св. 2800 до 3150

+3,45 +2,10


-2,50

-4,60

+4,20

+2,10

-2,50

-5,80

Св. 3150 до 4000

0

-1,05

±0,52

+1,05 0

0

-1,65

±0,82

+1,65 0


-

-

-

0

-2,60

±1,30

+2,60 0

-

-

-

Св. 4000 до 5000

0

-1,30

±0,65

+1,30 0

0

-2,00

±1,00

+2,00 0


-

-

-

0

-3,20

±1,60

+3,20 0

-

-

-

Св. 5000 до 6300

0

-1,55

±0,77

+1,55 0

0

-2,50

±1,25

+2,50 0


-

-

-

0

-4,00

±2,00

+4,00 0

-

-

-

Св. 6300 до 8000

0

-1,95

±0,97

+1,95 0

0

-3,10

±1,55

+3,10 0


-

-

-

0

-4,90

±2,45

+4,90 0

-

-

-

Св. 8000 до 10000

0

-2,40

±1,20

+2,40 0

0

-3,80

±1,90

+3,80 0


-

-

-

0

-6,00

±3,00

+6,00

0

-

-

-


Продолжение табл. 5

мм


Интервал

размеров

Поля допусков валов

13

13

13

14

14

14


15

15

15

16

16

16

17

17

Св. 500 до 560

0

-1,10

±0,55

+1,10

0

0

-1,75

±0,87

+1,75

0

0

-2,8

±1,4

+2,8

0


0

-4,4

±2,2

+4,4

0

0

-7,0

±3,5

Св. 560 до 630

Св. 630 до
710

0

-1,25

±0,62

+1,25

0

0

-2,00

±1,00

+2,00

0

0

-3,2


±1,6

+3,2

0

0

-5,0

±2,5

+5,0

0

0

-8,0


±4,0

Св. 710 до
800

Св. 800 до
900

0

-1,40

±0,70

+1,40

0

0

-2,30

±1,15

+2,30

0


0

-3,6


±1,8

+3,6

0

0

-5,6

±2,8

+5,6

0

0

-9,0

±4,5

Св. 900 до 1000

Св.1000 до 1120

0

-1,65

±0,82

+1,65

0

0

-2,60

±1,30

+2,60

0

0

-4,2

±2,1

+4,2

0

0

-6,6

±3,3

+6,6

0

0

-10,5

±5,25

Св. 1120 до 1250

Св. 1250 до 1400

0,

-1,95

±0,97

+1,95

0

0

-3,10

±1,55

+3,10

0

0

-5,0

±2,5

+5,0

0

0

-7,8

±3,9

+7,8

0

0

-12,5

±6,25

Св.1400 до 1600

Св. 1600 до 1800

0

-2,30

±1,15

+2,30

0

0

-3,70

±1,85

+3,70

0

0

-6,0


±3,0

+6,0

0

0

-9,2

±4,6

+9,2

0

0

-15,0

±7,5

Св. 1800 до 2000

Св. 2000 до 2240

0

-2,80

±1,40

+2,80

0

0

-4,40

±2,20

+4,40

0

0

-7,0

±3,5

+7,0

0

0

-11,0

±5,5

+11,0

0

0

-17,5

±8,75

Св. 2240 до 2500

Св. 2500 до 2800

0

-3,30

±1,65

+3,30

0

0

-5,40

±2,70

+5,40

0

0

-8,6

±4,3

+8,6

0

0

-13,5

±6,75

+13,5

0

0

-21,0

±10,5

Св.2800 до 3150

Св. 3150 до 4000

0

-4,10

±2,05

+4,10

0

0

-6,60

±3,30

+6,60

0

0

-10,5

±5,25

+10,5

0

0

-16,5

±8,25

+16,5

0

0

-26,0

±13,0

Св. 4000 до 5000

0

-5,0

±2,50

+5,00

0

0

-8,00

±4,0

+8,00

0

0

-13,0

±6,50

+13,0

0

0

-20,0

±10,0

+20,0

0

0

-32,0

±16,0

Св. 5000 до 6300

0

-6,20

±3,10

+6,20

0

0

-9,80


±4,9

+9,80

0

0

-15,5

±7,75

+15,5

0

0

-25,0

±12,5

+25,0

0

0

-40,0

±20,0

Св. 6300 до 8000

0

-7,60

±3,80

+7,60

0

0

-12,0

±6,0

+12,0

0

0

-19,5

±9,75

+19,5

0


0

-31,0

±15,5

+31,0

0

0

-49,0

±24,5

Св. 8000 до 10000

0

-9,40

±4,70

+9,40

0

0

-15,0

±7,5

+15,0

0

0

-24,0

±12,0

+24,0

0


0

-38,0

±19,0

+38,0

0

0

-60,0

±30,0



4. ПОСАДКИ


4.1. Посадки должны назначаться в системе отверстия.


4.2. Посадки в соединениях деталей и сборочных единиц, образованные сочетаниями полей допусков валов и основных отверстий () по настоящему стандарту, приведены в рекомендуемом приложении 4.


ПРИЛОЖЕНИЕ 1

Справочное

Значения допусков линейных размеров


мм


Интервал размеров

Квалитет


10

11

12

13

14

15


16

17

18

До 3

-

-

0,10

0,14

0,25

0,40

0,60

1,0

1,4


Св. 3 до 6

-

-

0,12

0,18

0,30

0,48

0,75

1,2

1,8


" 6 " 10

-

-

0,15

0,22

0,36

0,58

0,90

1,5

2,2


" 10 " 18

-

-

0,18

0,27

0,43

0,70

1,10

1,8

2,7


" 18 " 30

-

-

0,21

0,33

0,52

0,84

1,30

2,1

3,3


" 30 " 50

-

-

0,25

0,39

0,62

1,00

1,60

2,5

3,9


" 50 " 80

-

0,19

0,30

0,46

0,74

1,20

1,90

3,0

4,6


" 80 " 120

-

0,22

0,35

0,54

0,87

1,40

2,20

3,5

5,4


" 120 " 180

-

0,25

0,40

0,63

1,00

1,60

2,50

4,0

6,3


" 180 " 250

-

0,29

0,46

0,72

1,15

1,85

2,90

4,6

7,2


" 250 " 315

-

0,32

0,52

0,81

1,30

2,10

3,20

5,2

8,1


" 315 " 400

-

0,36

0,57

0,89

1,40

2,30

3,60

5,7

8,9


" 400 " 500

-

0,40

0,63

0,97

1,55

2,50

4,00

6,3

9,7


" 500 " 630

-

0,44

0,70

1,10

1,75

2,80

4,40

7,0

-


" 630 " 800

-

0,50

0,80

1,25

2,00

3,20

5,00

8,0

-


" 800 " 1000

-

0,56

0,90

1,40

2,30

3,60

5,60

9,0

-


" 1000 " 1250

-

0,66

1,05

1,65

2,60

4,20

6,60

10,5

-


" 1250 " 1600

0,50

0,78

1,25

1,95

3,10

5,00

7,80

12,5

-


" 1600 " 2000

0,60

0,92

1,50

2,30

3,70

6,00

9,20

15,0

-


" 2000 " 2500

0,70

1,10

1,75

2,80

4,40

7,00

11,00

17,5

-


" 2500 " 3150

0,86

1,35

2,10

3,30

5,40

8,60

13,50

21,0

-


" 3150 " 4000

1,05

1,65

2,60

4,10

6,60

10,50

16,50

26,0

-


" 4000 " 5000

1,30

2,00

3,20

5,00

8,00

13,00

20,00

32,0

-


" 5000 " 6300

1,55

2,50

4,00

6,20

9,80

15,50

25,00

40,0

-


" 6300 " 8000

1,95

3,10

4,90

7,60

12,00

19,50

31,00

49,0

-


" 8000 " 10000

2,40

3,80

6,00

9,40

15,00

24,00

38,00

60,0

-




ПРИЛОЖЕНИЕ 2

Справочное


Значения основных отклонений валов для размеров до 500 мм


Интервал размеров

Верхнее отклонение

Нижнее отклонение









До 3

-0,27

-0,14

-0,06

0

Предельные отклонения

±

0

-


-


+0,03

+0,06

+0,09


Св. 3 до 6

-0,07

-

-

+0,04

+0,08

+0,12


Св. 6 до 10

-0,28

-0,15

-0,08

0

0

-

-

+0,05

+0,10

+0,15


Св. 10 до 14


-0,29


-0,09

-

-

+0,06

+0,13

+0,21


Св. 14 до 18

-

-

+0,08

+0,15

+0,24


Св. 18 до 24

-0,30

-0,16

-0,11

0

0

-


+0,06

+0,10

+0,19

+0,30


Св. 24 до 30

-

+0,07

+0,12

+0,22

+0,34


Св. 30 до 40

-0,31

-0,17

-0,12

0


0

-


+0,09

+0,15

+0,27

+0,43


Св. 40 до 50

-0,32

-0,18

-0,13

-

+0,11

+0,18

+0,32

+0,52


Св. 50 до 65

-0,34

-0,19

-0,14

0

0


+0,07

+0,14

+0,23

+0,40

-


Св. 65 до 80

-0,36

-0,20

-0,15

+0,17

+0,27

+0,48

-


Св. 80 до 100

-0,38

-0,22

-0,17

0

0

+0,09

+0,21

+0,33

+0,58

-


Св. 100 до 120

-0,41

-0,24

-0,18

+0,10

+0,25

+0,40

+0,69

-


Св. 120 до 140

-0,46

-0,26

-0,20

0

0

+0,12

+0,30

+0,47

-

-


Св. 140 до 160

-0,52

-0,28

-0,21

+0,13

+0,34

+0,53

-

-


Св. 160 до 180

-0,58

-0,31

-0,23

+0,15

+0,38

+0,60

-

-


Св. 180 до 200

-0,66

-0,34

-0,24

0

0

+0,17

+0,42

+0,67

-

-


Св. 200 до 225

-0,74

-0,38

-0,26

+0,18

+0,47

+0,74

-

-


Св. 225 до 250

-0,82

-0,42

-0,28

+0,20

+0,52

+0,82

-

-


Св. 250 до 280

-0,92

-0,48

-0,30

0

0

+0,22

+0,58

-

-

-


Св. 280 до 315

-1,05

-0,54

-0,33

+0,24

+0,65

-

-

-


Св. 315 до 355

-1,20

-0,60

-0,36

0

0

+0,27

+0,73

-

-

-


Св. 355 до 400

-1,35

-0,68

-0,40

+0,29

+0,82

-

-

-


Св. 400 до 450

-1,50

-0,76

-0,44

0

0

+0,33

+0,92

-

-

-


Св. 450 до 500

-1,65

-0,84

-0,48

+0,36

+1,00

-

-

-



ПРИЛОЖЕНИЕ 3

Справочное


Значения основных отклонений валов для размеров свыше 500 до 10000 мм


мм


Интервал размеров

Верхнее отклонение

Нижнее отклонение


Св. 500 до 560

-1,00


-0,52

0

Предельные отклонения

±

0

+0,40


Св. 560 до 630

-0,58


+0,45


Св. 630 до 710

-1,30

-0,64

0


0

+0,50


Св. 710 до 800

-0,70




+0,56


Св. 800 до 900

- 1,60

-0,78

0


0

+0,62


Св. 900 до 1000

-0,86




+0,68


Св. 1000 до 1120

-2,00

-0,94

0


0

+0,78


Св. 1120 до 1250

-1,05




+0,84


Св. 1250 до 1400

-2,50

-1,15

0


0

+0,96


Св. 1400 до 1600

-1,30




+1,05


Св. 1600 до 1800

-3,20

-1,45

0


0

+1,20


Св. 1800 до 2000

-1,60



+1,35


Св. 2000 до 2240

-4,00

-1,80

0


0

+1,50


Св. 2240 до 2500

-2,00




+1,65


Св. 2500 до 2800

-5,00

-2,20

0


0

+1,90


Св. 2800 до 3150

-2,50




+2,10


Св. 3150 до 4000

-

-

0



0


-


Св. 4000 до 5000

-

-

0


0

-


Св. 5000 до 6300

-

-

0


0

-


Св. 6300 до 8000

-

-

0


0

-


Св. 8000 до 10000

-

-

0


0

-



ПРИЛОЖЕНИЕ 4

Рекомендуемое


Посадки


1. Настоящее приложение устанавливает рекомендуемые посадки в соединениях деталей и сборочных единиц из древесины и древесных материалов, а также содержит рекомендации по образованию других посадок из полей допусков валов и основных отверстий () по настоящему стандарту.


2. Посадки в соединениях деталей и сборочных единиц из древесины и древесных материалов (соединения на одинарные цельные или вставные шипы, в паз и гребень, в паз, на рейку и т.п.) рекомендуется выбирать из табл.1 настоящего стандарта.


Критерием выбора той или иной посадки должны быть указанные в табл.1 для каждой посадки в зависимости от ее номинального размера вероятностные предельные зазоры или натяги в соединении, обеспечивающие требуемую прочность, плотность или подвижность соединяемых составных частей изделия.


В первую очередь рекомендуется применять предпочтительные посадки, указанные в табл.1 в прямоугольных рамках.



Таблица 1

Рекомендуемые посадки

мм


Интервал размеров

Посадки



Вероятностные предельные зазоры "-" и натяги "+"


До 3

-0,31

-0,18

-0,04

-0,07

+0,03

+0,06

+0,10

+0,18

+0,13

+0,13

+0,16

+0,16

+0,19

-0,51


-0,38

-0,24

-0,43

-0,17

-0,30

-0,10

-0,18

-0,07

-0,05

-0,04

-0,02

-0,01

Св. 3 до 6

-0,32

-0,19

-0,05

-0,09

+0,04

+0,06

+0,13

+0,21

+0,17

+0,16

+0,21

+0,20

+0,25

-0,58


-0,45

-0,31

-0,51

-0,22

-0,36

-0,13

-0,21

-0,09

-0,06

-0,05

-0,02

-0,01

Св. 6 до 10

-0,34

-0,21

-0,06

-0,10

+0,05

+0,08

+0,16

+0,26

+0,21

+0,20

+0,26

+0,25

+0,31

-0,66


-0,53

-0,38

-0,62

-0,27

-0,44

-0,16

-0,26

-0,11

-0,07

-0,06

-0,02

-0,01

Св. 10 до 14

-0,37

-0,23

-0,08

-0,13

+0,06

+0,09

+0,19

+0,30

+0,25

+0,25

+0,32

+0,33

+0,40

-0,13

-0,08

-0,06

0

+0,02

Св. 14 до 18

-0,75

-0,61

-0,46

-0,73

-0,32

-0,51

-0,19

-0,30

+0,27

+0,27

+0,34

+0,36

+0,43

-0,11


-0,06

-0,04

+0,03

+0,05

Св. 18 до 24

-0,40

-0,26

-0,10

-0,15

+0,07

+0,11

+0,23

+0,37

+0,33

+0,33

+0,42

+0,44

+0,53

-0,13

-0,07


-0,04

+0,04

+0,07

Св. 24 до 30

-0,86

-0,72

-0,56

-0,89

-0,39

-0,65

-0,23

-0,37

+0,35

+0,36

+0,45

+0,47

+0,58

-0,11

-0,04


-0,01

+0,07

+0,12


Примечание. Прямоугольной рамкой обозначены предпочтительные посадки.



3. Образование посадок


3.1. Посадки образовывают сочетаниями полей допусков валов и основных отверстий () по настоящему стандарту. При образовании посадок допуски отверстия и вала могут быть одинаковыми (одного квалитета) или разными. При разных допусках отверстия и вала в посадке рекомендуется, чтобы больший допуск был у отверстия, и допуски отверстия и вала отличались не более чем на два квалитета.


3.2. Вероятностные предельные зазоры или натяги в посадках рассчитывают в такой последовательности.


3.2.1. Определяют среднее значение зазора () или натяга () в соединении по формулам, указанным в табл.2 настоящего приложения.



Таблица 2

Формулы зазоров и натягов


Тип посадки

Формулы для расчета среднего зазора () и натяга ()

Формулы для расчета предельных зазоров (наибольшего и наименьшего ) и натягов (наибольшего и наименьшего )


Посадка с зазором




,


где - верхнее отклонение отверстия;


- нижнее отклонение вала;


- верхнее отклонение вала.


Примечание. Значения предельных отклонений , и подставлять в формулы с учетом их знаков.

Переходная посадка


При



При



Посадка с натягом




(Измененная редакция, Изм. N 1)


3.2.2. Вероятностный допуск посадки, мм () вычисляют по формуле


,


где - допуск отверстия;


- допуск вала.


3.2.3. Вероятностные предельные зазоры (, ) или натяги (, ) вычисляют по формулам:


для посадок с зазорами:


,

;


для переходных посадок:


при


,

,


при


,


;


для посадок с натягом:

,


.




Текст документа сверен по:

официальное издание

Изделия из древесины и древесных материалов.

Допуски и посадки: Сб. ГОСТов. -

М.: ИПК Издательство стандартов, 2002



Хотите оперативно узнавать о новых публикациях нормативных документов на портале? Подпишитесь на рассылку новостей!

Все ГОСТы >>    ГОСТы «Пиломатериалы, лесоматериалы >>





Смотри также: Каталог «Пиломатериалы, лесоматериалы» >>
Фотогалереи (2) >>
Статьи (59) >>
ГОСТы (133) >>
СНиПы (2) >>
ВСН (1) >>
Задать вопрос в форуме >>
Строительные блоги (3) >>
Подписка на рассылки >>
VashDom.Ru: перейти в раздел
  поиск


 Copyright © 1999-2016 ВашДом.Ру - проект маркетинговой группы "Текарт"
 По вопросам связанным с работой портала вы можете связаться с нашей службой поддержки или оставить заявку на рекламу.

Рейтинг@Mail.ru
наверх
