ГОСУДАРСТВЕННЫЕ СТАНДАРТЫ СОЮЗА ССР

ИЗДЕЛИЯ ИЗ ДРЕВЕСИНЫ
И ДРЕВЕСНЫХ МАТЕРИАЛОВ

ДОПУСКИ УГЛОВ

ГОСТ 6449.2-82

МОСКВА - 1982

РАЗРАБОТАНЫ Министерством лесной и целлюлозно-бумажной промышленности СССР и Министерством высшего и среднего специального образования РСФСР

ИСПОЛНИТЕЛИ

В.А. Куликов, д-р техн. наук; Ф.С. Стовпюк, канд. техн. наук; В.А. Бардонов, канд. техн. наук; Г.А. Корсаков, канд. техн. наук; В.С. Серебряков; Б.И. Иванов

ВНЕСЕНЫ Министерством лесной и целлюлозно-бумажной промышленности СССР

Зам. министра Ю.П. Онищенко

УТВЕРЖДЕНЫ И ВВЕДЕНЫ В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 26 марта 1982 г. № 1286

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ИЗДЕЛИЯ ИЗ ДРЕВЕСИНЫ
И ДРЕВЕСНЫХ МАТЕРИАЛОВ

Допуски углов

Products of wood and wooden materials.
Tolerances of angles.

ГОСТ
6449.2-82

Постановлением Государственного комитета СССР по стандартам от 26 марта 1982 г. № 1286 срок действия установлен

с 01.01.1984 г.

до 01.01.1989 г.

Несоблюдение стандарта преследуется по закону

1. Настоящий стандарт распространяется на детали и сборочные единицы из древесины и древесных материалов и устанавливает допуски углов призматических элементов с длиной меньшей стороны угла до 2500 мм.

2. Условные обозначения допусков углов:

АТ - допуск угла (разность между наибольшим и наименьшим предельными углами);

ATα - округленное значение допуска угла в градусах, минутах, секундах;

АТh - допуск угла, выраженный отрезком на перпендикуляре к стороне угла, противолежащем углу АТ′α на расстоянии L1 от вершины этого угла (черт. 1).

3. Устанавливается семь степеней точности углов: 11, 12, ..., 17 с обозначениями допусков соответственно АТ11, АТ12, ..., АТ17. Числовые значения допусков углов приведены в таблице.

4. Допуски углов должны назначаться в зависимости от номинальной длины L1 меньшей стороны угла (черт. 1).

Черт. 1

α - номинальный угол

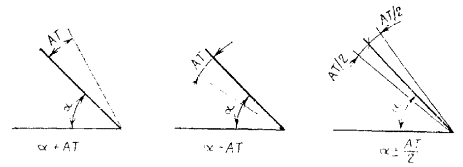

Черт. 2

5. Значения ATh, приведенные в таблице, указаны для крайних значений интервалов длин L1.

6. Допуски углов могут быть расположены в плюсовую сторону (+АТ), в минусовую сторону (-AT) или симметрично () относительно номинального угла (черт. 2).

7. Поля допусков, устанавливаемые по данному стандарту, должны ограничивать суммарные погрешности угловых размеров деталей и сборочных единиц, включающие величину изменений этих размеров при колебаниях влажности материалов в допускаемых пределах.

8. Примеры применения степеней точности углов для некоторых элементов изделий из древесины и древесных материалов приведены в рекомендуемом приложении.

Значения допусков углов

Интервал длин L1, мм

Степень точности

11

12

13

14

АТα

АТh, мм

АТα

АТh, мм

АТα

АТh, мм

АТα

АТh, мм

                     До 10

-

-

-

-

40′

...0,125

...0,20

Св.    10    до     16

-

-

-

-

32′

0,10...0,16

50′

0,16...0,25

  »     16     »      25

-

-

16′

0,08...0,125

26′

0,125...0,20

40′

0,20...0,32

  »     25     »      40

-

-

12′

0,10...0,16

20′

0,16...0,25

32′

0,25...0,40

  »     40     »      63

6′

0,08...0,125

10′

0,125...0,20

16′

0,20...0,32

26′

0,32...0,50

  »     63     »    100

5′

0,10...0,16

8′

0,16...0,25

12′

0,25...0,40

20′

0,40...0,63

  »   100     »    160

4′

0,125...0,20

6′

0,20...0,32

10′

0,32...0,50

16′

0,50...0,80

  »   160     »    250

3′

0,16...0,25

5′

0,25...0,40

8′

0,40...0,63

12′

0,63...1,00

  »   250     »    400

2′ 30″

0,20...0,32

4′

0,32...0,50

6′

0,50...0,80

10′

0,80...1,25

  »   400     »    630

2′

0,25...0,40

3′

0,40...0,63

5′

0,63...1,00

8′

1,00...1,60

  »   630     »     1000

1′ 40″

0,32...0,50

2′ 30″

0,50...0,80

4′

0,80...1,25

6′

1,25...2,00

  »   1000   »     1600

1′ 20″

0,40...0,63

2′

0,63...1,00

3′

1,00...1,60

5′

1,60...2,50

  »   1600   »     2500

1′

0,50...0,80

1′ 40″

0,80...1,25

2′ 30

1,25...2,00

4′

2,00...3,20

Продолжение таблицы

Интервал длин L1, мм

Степень точности

15

16

17

АТα

АТh, мм

АТα

АТh, мм

АТα

АТh, мм

                     До 10

1° 40′

...0,32

...0,50

...0,80

Св.    10    до     16

20′

0,25...0,40

0,40...0,63

0,63...1,00

  »     16     »      25

0,32...0,50

0,50...0,80

0,80...1,25

  »     25     »      40

50′

0,40...0,63

0,63...1,00

1,00...1,60

  »     40     »      63

40′

0,50...0,80

40′

0,80...1,25

1° 20′

1,25...2,00

  »     63     »    100

32′

0,63...1,00

1,00...1,60

1,60...2,50

  »   100     »    160

26′

0,80...1,25

1,25...2,00

2,00...3,20

  »   160     »    250

20′

1,00...1,60

20′

1,60...2,50

40′

2,50...4,00

  »   250     »    400

16′

1,25...2,00

2,00...3,20

3,20...5,00

  »   400     »    630

12′

1,00...2,50

2,50...4,00

4,00...6,30

  »   630     »  1000

10′

2,00...3,20

10′

3,20...5,00

20′

5,00...8,00

  » 1000     »  1600

8′

2,50...4,00

4,00...6,30

6,30...10,00

  » 1600     »  2500

6′

3,20...5,00

5,00...8,00

8,00...12,50

Примечания:

1. Значения АТα указывают на чертеже.

2. Значения допусков углов, указанные в таблице, соответствуют ГОСТ 8908-81.

(Измененная редакция, Изм. № 1).

ПРИЛОЖЕНИЕ

Рекомендуемое

Рекомендации по выбору степеней точности углов

Степень точности

Пример применения

11

Сопрягаемые углы в деталях повышенной точности (чертежные инструменты, деревянные музыкальные инструменты, мебель и т.п.)

12

Сопрягаемые углы в деталях и сборочных единицах мебельных изделий, корпусов деревянных музыкальных инструментов

13

Сопрягаемые углы в деталях и сборочных единицах оконных и дверных блоков.

Несопрягаемые углы в составных частях мебели

14, 15

Несопрягаемые углы в деталях и сборочных единицах оконных и дверных блоков.

Сопрягаемые углы в составных частях деревянных домов

16, 17

Несопрягаемые углы в деталях и сборочных единицах пониженной точности (ограждающие конструкции деревянных домов и т.п.)
